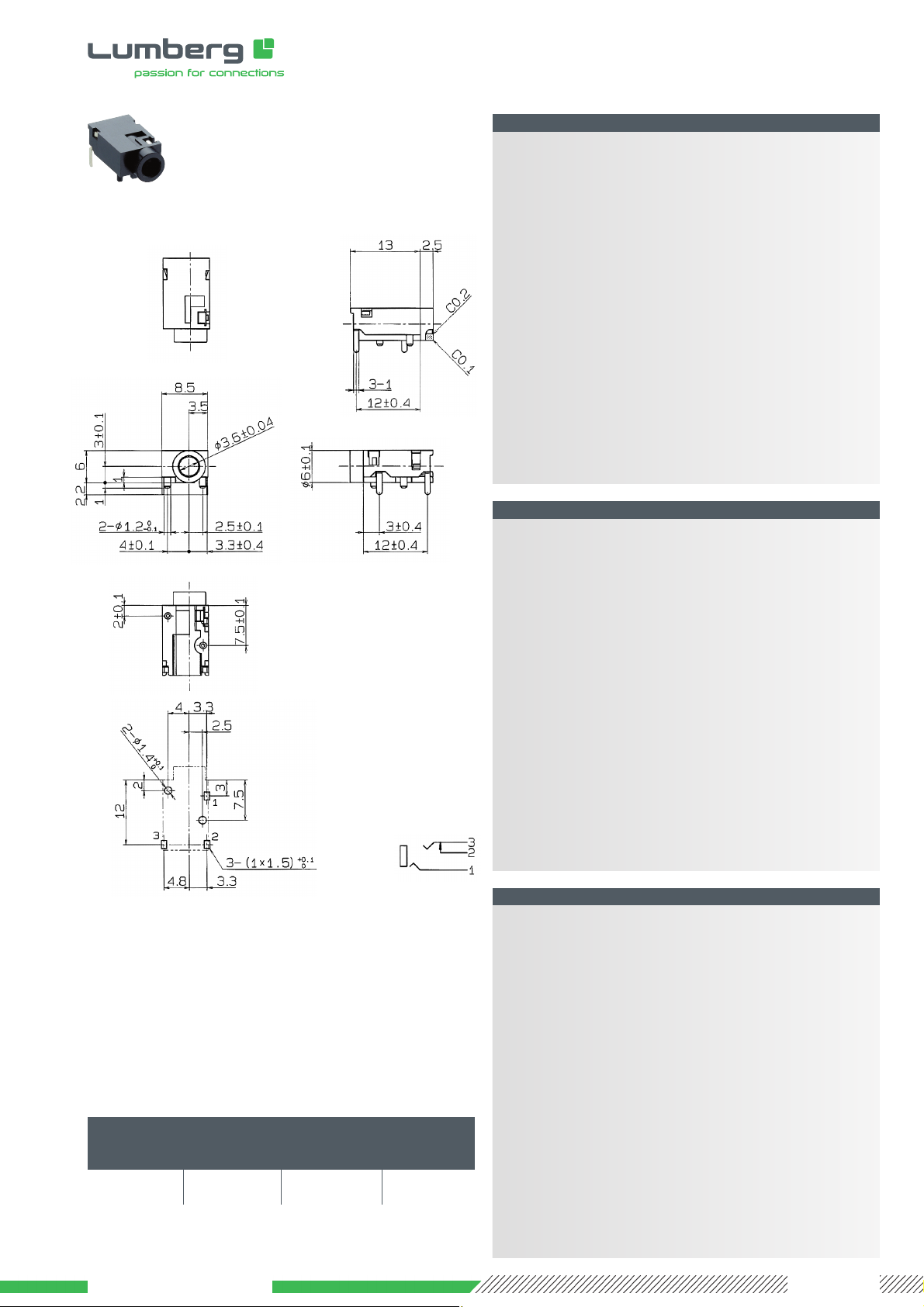

*a Leiterplattenlayout, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder

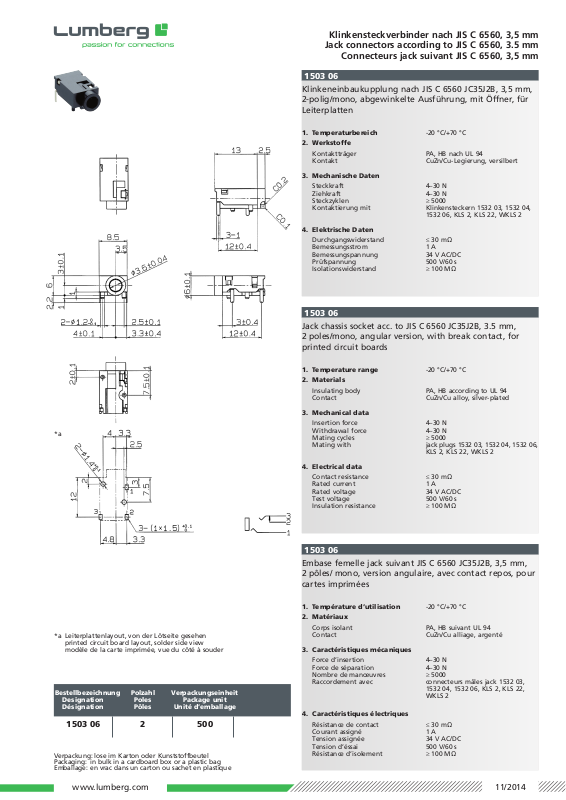

Klinkensteckverbinder nach JIS C 6560, 3,5 mm
Jack connectors according to JIS C 6560, 3.5 mm
Connecteurs jack suivant JIS C 6560, 3,5 mm
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
1503 06
1503 06
1503 06
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1503 06 2 500
Klinkeneinbaukupplung nach JIS C 6560 JC35J2B, 3,5 mm,
2-polig/mono, abgewinkelte Ausführung, mit Öffner, für
Lei ter plat ten
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA, HB nach UL 94
Kontakt CuZn/Cu-Legierung, versilbert
3. Mechanische Daten
Steckkraft 4–30 N
Ziehkraft 4–30 N
Steckzyklen ≥ 5000
Kontaktierung mit Klinkensteckern 1532 03, 1532 04,
1532 06, KLS 2, KLS 22, WKLS 2
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom 1 A
Bemessungspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
Jack chassis socket acc. to JIS C 6560 JC35J2B, 3.5 mm,
2 poles/mono, angular version, with break contact, for
printed circuit boards
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PA, HB according to UL 94
Contact CuZn/Cu alloy, silver-plated
3. Mechanical data
Insertion force 4–30 N
Withdrawal force 4–30 N
Mating cycles ≥ 5000
Mating with jack plugs 1532 03, 1532 04, 1532 06,
KLS 2, KLS 22, WKLS 2
4. Electrical data
Contact resistance ≤ 30 mΩ
Rated current 1 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
Embase femelle jack suivant JIS C 6560 JC35J2B, 3,5 mm,
2 pôles/ mono, ver sion angulaire, avec contact repos, pour
cartes imprimées
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA, HB suivant UL 94
Contact CuZn/Cu alliage, argenté
3. Caractéristiques mécaniques
Force d’insertion 4–30 N
Force de séparation 4–30 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles jack 1532 03,
1532 04, 1532 06, KLS 2, KLS 22,
WKLS 2
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant assigné 1 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
