www.lumberg.com 11/2012

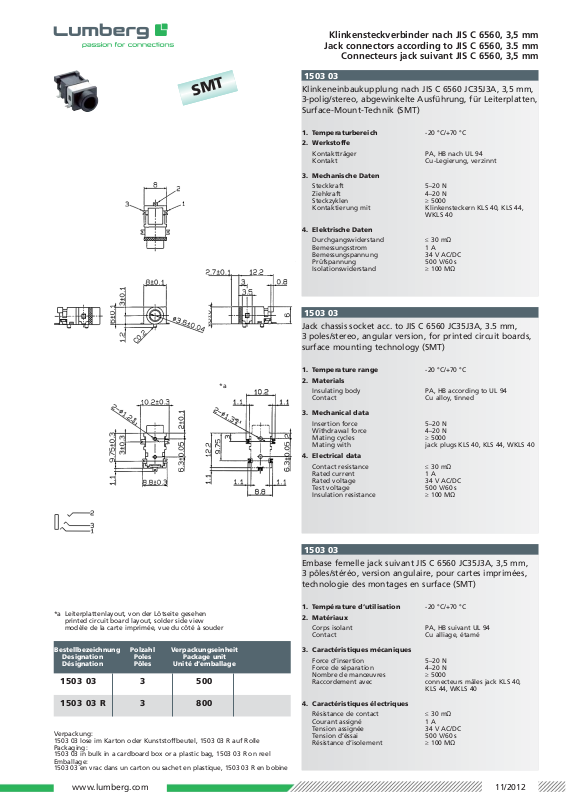

Klinkensteckverbinder nach JIS C 6560, 3,5 mm
Jack connectors according to JIS C 6560, 3.5 mm
Connecteurs jack suivant JIS C 6560, 3,5 mm
Verpackung:
1503 03 lose im Karton oder Kunststoffbeutel, 1503 03 R auf Rolle
Packaging:
1503 03 in bulk in a cardboard box or a plastic bag, 1503 03 R on reel
Emballage:
1503 03 en vrac dans un carton ou sachet en plastique, 1503 03 R en bobine
1503 03
1503 03
1503 03
1503 03 3 500
1503 03 R 3 800
Klinkeneinbaukupplung nach JIS C 6560 JC35J3A, 3,5 mm,
3-polig/stereo, abgewinkelte Ausführung, für Leiter plat ten,
Sur face-Mount-Technik (SMT)
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA, HB nach UL 94
Kontakt Cu-Legierung, verzinnt
3. Mechanische Daten
Steckkraft 5–20 N
Ziehkraft 4–20 N
Steckzyklen ≥ 5000
Kontaktierung mit Klinkensteckern KLS 40, KLS 44,
WKLS 40
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Bemessungsstrom 1 A
Bemessungspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
Jack chassis socket acc. to JIS C 6560 JC35J3A, 3.5 mm,
3 poles/stereo, angular version, for printed circuit boards,
surface mounting technology (SMT)
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PA, HB according to UL 94
Contact Cu alloy, tinned
3. Mechanical data
Insertion force 5–20 N
Withdrawal force 4–20 N
Mating cycles ≥ 5000
Mating with jack plugs KLS 40, KLS 44, WKLS 40
4. Electrical data
Contact resistance ≤ 30 mΩ
Rated current 1 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
Embase femelle jack suivant JIS C 6560 JC35J3A, 3,5 mm,
3 pôles/stéréo, version angulaire, pour cartes imprimées,
technologie des montages en surface (SMT)
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA, HB suivant UL 94
Contact Cu alliage, étamé
3. Caractéristiques mécaniques
Force d’insertion 5–20 N
Force de séparation 4–20 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles jack KLS 40,
KLS 44, WKLS 40
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant assigné 1 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
SMT
*a

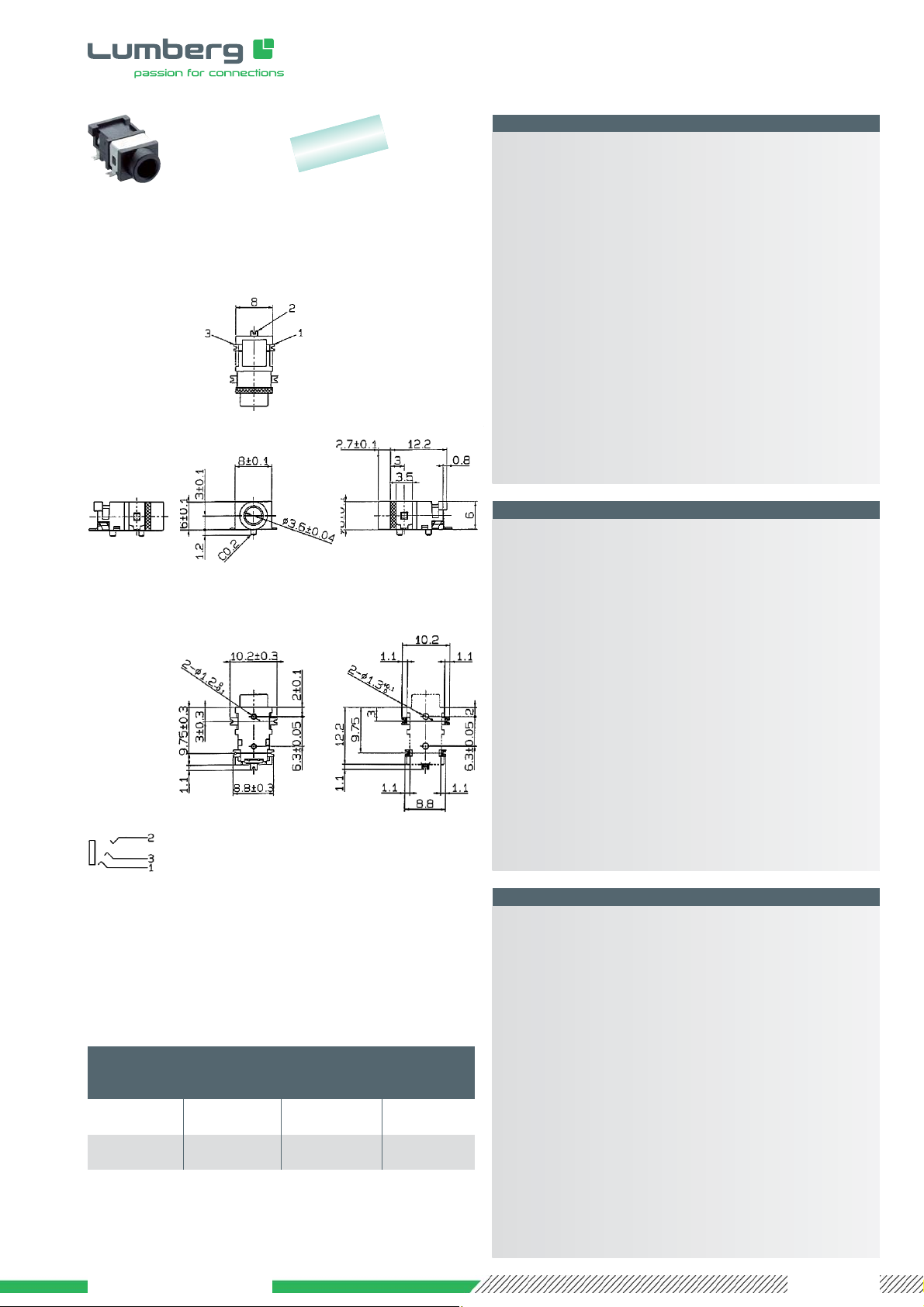

*a Leiterplattenlayout, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
