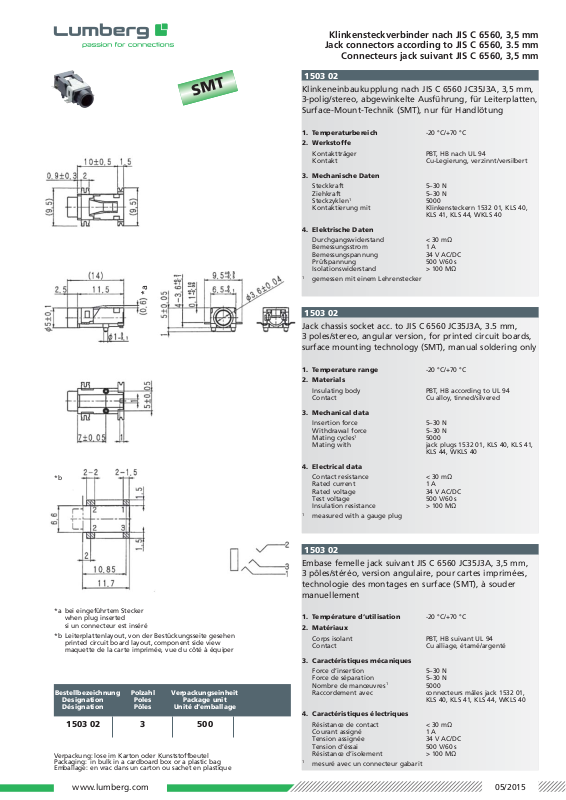

www.lumberg.com 05/2015
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
1503 02
1503 02
1503 02
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
1503 02 3 500
Klinkeneinbaukupplung nach JIS C 6560 JC35J3A, 3,5 mm,
3-polig/stereo, abgewinkelte Ausführung, für Leiterplatten,
Surface-Mount-Technik (SMT), nur für Handlötung
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PBT, HB nach UL 94
Kontakt Cu-Legierung, verzinnt/versilbert
3. Mechanische Daten
Steckkraft 5–30 N
Ziehkraft 5–30 N
Steckzyklen
1
5000
Kontaktierung mit Klinkensteckern 1532 01, KLS 40,
KLS 41, KLS 44, WKLS 40
4. Elektrische Daten
Durchgangswiderstand < 30 mΩ
Bemessungsstrom 1 A
Bemessungspannung 34 V AC/DC
Prüfspannung 500 V/60 s
Isolationswiderstand > 100 MΩ
1
gemessen mit einem Lehrenstecker
Jack chassis socket acc. to JIS C 6560 JC35J3A, 3.5 mm,
3 poles/stereo, angular version, for printed circuit boards,
surface mounting technology (SMT), manual soldering only
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PBT, HB according to UL 94
Contact Cu alloy, tinned/silvered
3. Mechanical data
Insertion force 5–30 N
Withdrawal force 5–30 N
Mating cycles
1
5000
Mating with jack plugs 1532 01, KLS 40, KLS 41,
KLS 44, WKLS 40
4. Electrical data
Contact resistance < 30 mΩ
Rated current 1 A
Rated voltage 34 V AC/DC
Test voltage 500 V/60 s
Insulation resistance > 100 MΩ
1
measured with a gauge plug
Embase femelle jack suivant JIS C 6560 JC35J3A, 3,5 mm,
3 pôles/stéréo, version angulaire, pour cartes imprimées,
technologie des montages en surface (SMT), à souder
manuellement
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PBT, HB suivant UL 94
Contact Cu alliage, étamé/argenté
3. Caractéristiques mécaniques
Force d’insertion 5–30 N
Force de séparation 5–30 N
Nombre de manœuvres
1
5000
Raccordement avec connecteurs mâles jack 1532 01,
KLS 40, KLS 41, KLS 44, WKLS 40
4. Caractéristiques électriques
Résistance de contact < 30 mΩ
Courant assigné 1 A
Tension assignée 34 V AC/DC
Tension d’éssai 500 V/60 s
Résistance d’isolement > 100 MΩ
1
mesuré avec un connecteur gabarit
*a bei eingeführtem Stecker
when plug inserted
si un connecteur est inséré

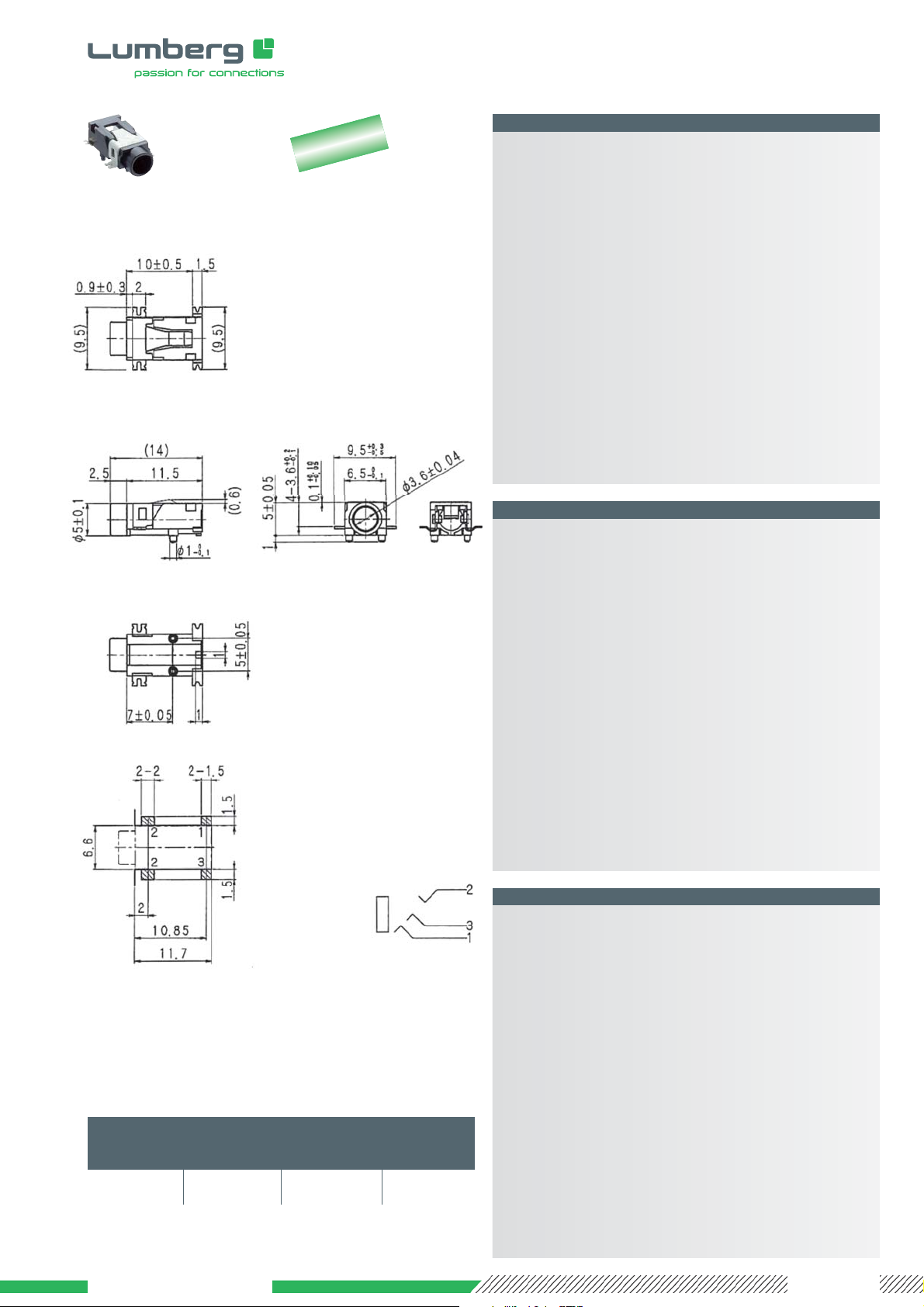

*b Leiterplattenlayout, von der Bestückungsseite gesehen
printed circuit board layout, component side view
maquette de la carte imprimée, vue du côté à équiper
Klinkensteckverbinder nach JIS C 6560, 3,5 mm
Jack connectors according to JIS C 6560, 3.5 mm
Connecteurs jack suivant JIS C 6560, 3,5 mm
*a
*b
SMT
