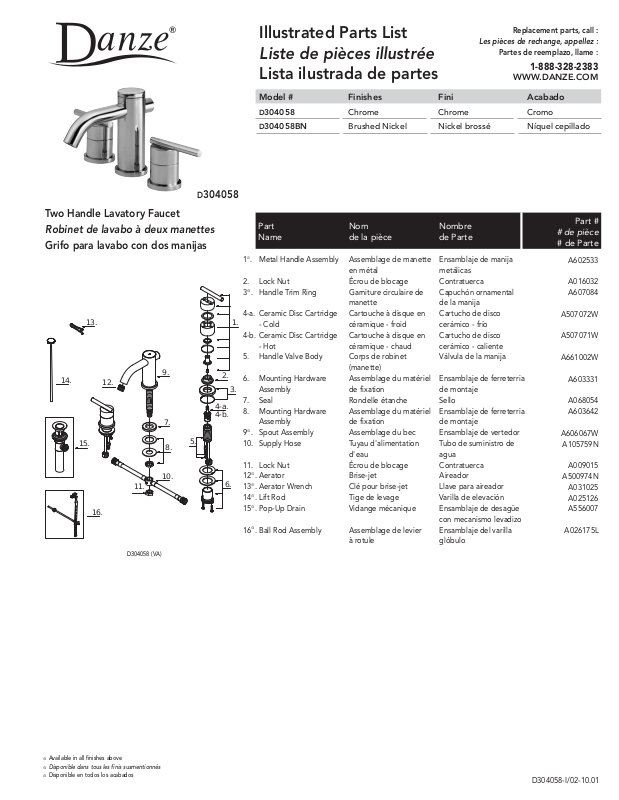

Danze D304058 Parts List
D304058
Illustrated Parts List
Liste de pièces illustrée
Les pièces de rechange, appellez :
Replacement parts, call :
Partes de reemplazo, llame :
1-888-328-2383
Lista ilustrada de partes
Model # Finishes Fini Acabado
D
304058 Chrome Chrome Cromo
D
304058BN Brushed Nickel Nickel brossé Níquel cepillado
WWW.DANZE.COM
Two Handle Lavatory Faucet
Robinet de lavabo à deux manettes
Grifo para lavabo con dos manijas
13.
14.
15.
16.
12.
11.
D304058 (VA)
9.
7.
10.
5.
8.
4-a.
4-b.
2.
6.
Part Nom Nombre
Name de la pièce de Parte
1⊙.
Metal Handle Assembly Assemblage de manette Ensamblaje de manija
en métal metálicas
2. Lock Nut Écrou de blocage Contratuerca
⊙
3
. Handle Trim Ring Garniture circulaire de Capuchón ornamental
manette de la manija
4-a. Ceramic Disc Cartridge Cartouche à disque en Cartucho de disco
1.
- Cold céramique - froid cerámico - frío
4-b. Ceramic Disc Cartridge Cartouche à disque en Cartucho de disco
- Hot céramique - chaud cerámico - caliente
5. Handle Valve Body Corps de robinet Válvula de la manija
(manette)
6. Mounting Hardware Assemblage du matériel Ensamblaje de ferreterria
Assembly de fixation de montaje
3.
7. Seal Rondelle étanche Sello
8. Mounting Hardware Assemblage du matériel Ensamblaje de ferreterria
Assembly de fixation de montaje
⊙
9
. Spout Assembly Assemblage du bec Ensamblaje de vertedor
10. Supply Hose Tuyau d'alimentation Tubo de suministro de
d'eau agua
11. Lock Nut Écrou de blocage Contratuerca
⊙
12
. Aerator Brise-jet Aireador
⊙
13
. Aerator Wrench Clé pour brise-jet Llave para aireador
⊙
14
. Lift Rod Tige de levage Varilla de elevación
⊙
15
. Pop-Up Drain Vidange mécanique Ensamblaje de desagüe
con mecanismo levadizo
⊙
16
. Ball Rod Assembly Assemblage de levier Ensamblaje del varilla
à rotule glóbulo
Part #
# de pièce
# de Parte
A602533
A016032
A607084
A507072W
A507071W
A661002W
A603331
A068054
A603642
A606067W
A105759N
A009015
A500974N
A031025
A025126
A556007
A026175L
⊙
Available in all finishes above
⊙
Disponible dans tous les finis susmentionnés
⊙
Disponible en todos los acabados
D304058-I/02-10.01
