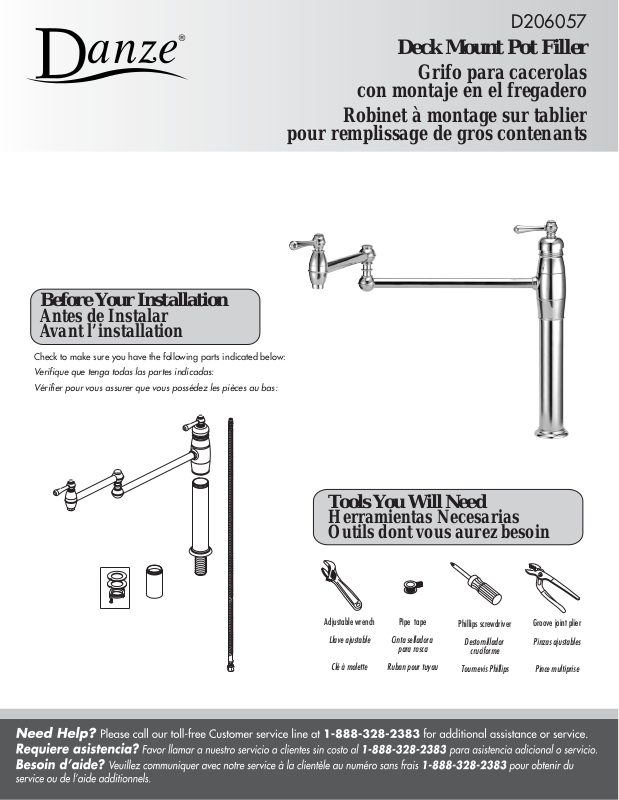

Before Your Installation
Antes de Instalar
Avant l’installation
D206057
Deck Mount Pot Filler
Grifo para cacerolas
con montaje en el fregadero
Robinet à montage sur tablier
pour remplissage de gros contenants
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les pièces au bas:
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Adjustable wrench
Llave ajustable
Clé à molette
Pipe tape
Cinta selladora
para rosca
Ruban pour tuyau
Phillips screwdriver
Destornillador
cruciforme
Tournevis Phillips
Groove joint plier
Pinzas ajustables
Pince multiprise
Page 2
Danze always recommends that plumbing products be installed by a licensed professional.
Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.
Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.
Shut off main water supply before installation.
Cierre el suministro de agua antes de instalar.
Couper l’alimentation d’eau principale avant l’installation.
Caution: This single hole mount faucet is heavy and may not be suitable for mounting on
stainless steel decks without reinforcement.
Advertencia: Este grifo con montaje de un agujero es pesado y puede no servir para
fregaderos de acero inoxidable sin refuerzo.
Attention: Ce robinet à un trou de montage est lourd et peut ne pas convenir à une
installation sur des tabliers d’acier inoxydable sans renforcement.
Attach the supply hose to valve body.
Instale la manguera de suministro de agua en
el cuerpo de la válvula.
Fixer le boyau d’alimentation au corps du robinet.
Remove the mounting shank
3.
assembly from the body tube.
Remueva el ensamblaje del
vástago de montaje del tubo
del cuerpo.
Enlever la tige de montage du
tube du corps.
Thread on the additional 3’’ height
4.
extension tube; reinstall the mounting
shank assembly.
Enrosque el tubo de extensión de 3” y
vuelva a instalar el ensamblaje del
vástago de montaje.
Visser le tube de rallonge d’une hauteur
supplémentaire de 7,6 cm (3 po) ;
réinstaller la tige de montage.
Install body tube over hose and thread onto valve body. Note: If faucet height is
satisfactory for your installation, go directly to step 5 below. If faucet height must be
raised, install 3’’ extension tube (supplied) per steps 3 and 4 below.
Coloque el tubo sobre la manguera y enrosque en el cuerpo de la válvula. NOTA: Si está
satisfecho con la altura del grifo, vaya directamente al paso 5. Si desea aumentar la
altura, instale la extensión de 3” que se incluye. Vea la explicación en los pasos 3 y 4.
Installer le tube du corps sur le boyau et visser sur le corps du robinet. Remarque : Si la
hauteur du robinet convient à votre type d’installation, passer à l’étape 5 ci-dessous. Si la
hauteur du robinet doit être accrue, installer le tube de rallonge de 7,6 cm (3 po) (fourni)
en suivant les étapes 3 et 4 ci-dessous.
Insert faucet into 1 1/2” diameter mounting hole in deck.
5.
From underneath the sink, install the washers and lock nut.
Coloque el grifo en el fregadero, en el agujero de montaje de
1 1/2” de diámetro. Instale las arandelas y la contratuerca
desde abajo del fregadero.
Insérer le robinet dans le trou de montage d’un diamètre de
3,8 cm (1 1/2 po) du tablier. Procéder à l’installation des
rondelles et de l’écrou de blocage par le dessous de l’évier.
Page 3
(22)
FLUSH FAUCET BEFORE USING:
The supply hoses fit 3/8” supply valves. Apply
6.
pipe sealant tape to threads on valve before
attaching the supply hose.
Las mangueras de suministro calzan en
válvulas de suministro de 3/8”. Aplique cinta
de plomería en las roscas de la válvula antes
de colocar la manguera de suministro de
agua.
Les boyaux d’alimentation conviennent à des
robinets d’alimentation de 9 mm (3/8 po).
Appliquer du ruban pour tuyau sur les filets du
robinet avant de fixer le boyau d’alimentation.
7.
Tighten the hose onto water supply.
Ajuste la manguera en la boca de
entrada del agua.
Visser le boyau sur la conduite
d’alimentation d’eau.
8.
Remove aerator from spout. Turn on water supply and
flush faucet and piping to remove any debris. Reinstall
aerator. This faucet is equipped with two valves, the deck
valve should be closed when faucet is not in use.
HAGA CORRER EL AGUA ANTES DE USAR EL GRIFO:
Saque el aireador del vertedor. Haga correr el agua
para remover cualquier residuo que haya quedado.
Vuelva a instalar el aireador. Este grifo tiene dos
válvulas. La válvula del fregadero debe estar cerrada
cuando no use el grifo.
NETTOYER LE ROBINET AVANT L’USAGE :
Enlever le brise-jet du bec. Faire couler l’eau pour
évacuer tout débris pouvant se trouver dans le robinet et
la tuyauterie. Réinstaller le brise-jet. Ce robinet est muni
de deux robinets d’arrêt. Le robinet d’arrêt se trouvant
sur le tablier doit être fermé lorsqu’on n’utilise pas le
robinet.
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants.
Problem/Problema/Problème
Aerator (22) leaks or has an inconsistent
water flow pattern.
El aireador (22) gotea o el chorro de agua
está irregular.
Le brise-jet (22) fuit ou la diffusion des jets
qui s’en écoulent n’est pas uniforme.
Cause/Causa/Cause
Aerator (22) is dirty or misfitted.
El aireador (22) está sucio o mal puesto.
Le brise-jet (22) est mal ajusté ou sale.
Action/Solución/Correctif
Unscrew the aerator (22) to check rubber packing
or replace the aerator.
Destornille el aireador (22) para chequear el empaque
de caucho. Vuelva a instalar el aireador.
Dévisser le brise-jet (22) pour vérifier le joint en
caoutchouc. Réassembler le brise-jet
Page 4
Replacement Parts/Repuestos/Pièces de rechange
5.
12.
1.
19.
20.
21.
6-b.
22.
15.
16.
17.
18.
13.
14.
11.
1⊙. Handle Cap/Tapón/Capuchon de la manette
2. Screw (M4 * 20 mm L)/Tornillo (M4 * 20 mm L)/Vis (M4 * 20 mm L)
1.
⊙
3
. Metal Handle/Manija metálicas/Manette en métal
2.
4⊙. Trim Cap/Tapa ornamental/Capuchon de garniture
5. Supply Hose/Manguera/Boyau
6-a. Ceramic Disc Cartridge-Cold/Cartucho de disco cerámico-frío /
3.
Cartouche à disque en céramique-froid
6-b. Ceramic Disc Cartridge-Hot/Cartucho de disco cerámico-caliente/
Cartouche à disque en céramique-chaud
4.
7⊙. Sleeve/Manga/Manchon
8. Washer/Arandela/Rondelle
9. O-Ring (Ø1-1/4" ID * Ø1-1/2" OD)/
10.
Empaque circular (Ø1-1/4 pulg. ID * Ø1-1/2 pulg. OD)/
Joint torique (Ø1-1/4 po ID * Ø1-1/2 po OD)
6-a.
10⊙. Handle Adaptor/Adaptador de manija/Adaptateur de la manette
11. O-Ring (Ø2" ID * Ø2-3/16" OD)/
Empaque circular (Ø2 pulg. ID * Ø2-3/16 pulg. OD)/
7.
Joint torique (Ø2 po ID * Ø2-3/16 po OD)
12. Mounting Hardware/Ferreterria de montaje/Matériel de fixation
8.
13⊙. Spout Cap/Tapón de boquilla/Capuchon pour bec
14. Spout Connector/Componentes para instalar el vertedor/
Ensemble de raccords de bec
15. O-Ring (Ø1/2" ID * Ø5/8" OD)/
Empaque circular (Ø1/2 pulg. ID * Ø5/8 pulg. OD)/
9.
Joint torique (Ø1/2 po ID * Ø5/8 po OD)
16. O-Ring (Ø7/16" ID * Ø9/16" OD)/
9.
Empaque circular (Ø7/16 pulg. ID * Ø9/16 pulg. OD)/
8.
Joint torique (Ø7/16 po ID * Ø9/16 po OD)
17. O-Ring (Ø5/16" ID * Ø1/2" OD)/
Empaque circular (Ø5/16 pulg. ID * Ø1/2 pulg. OD)/
Joint torique (Ø5/16 po ID * Ø1/2 po OD)
18. Washer/Arandela/Rondelle
19. Screw (3/16" - 24 * 5/8" L)/Tornillo (3/16 pulg. - 24 * 5/8 pulg. L)/
Vis (3/16 po - 24 * 5/8 po L)
20⊙. Metal Handle/Manija metálicas/Manette en métal
21⊙. Handle Trim Ring/Capuchón ornamental de la manija/
Garniture circulaire de manette
22⊙. Aerator/Aireador/Brise-jet
A603284
A008491
A602650
A103208
A105131N
A507376N
A507375N
A033644
A200000
A004008N
A039545
A048062
A603171
A603949N
A603713N
A004032N
A004023N
A004031N
A013651
A008533
A602659
A018641
A500797N-50
D206057 (V3)
