3/4” Volume Control Valve
Installation Instructions
Control del volumen de 3/4” Instrucciones
para la instalación de la válvula
Instructions d’installation de la valve
de contrôle de débit 3/4 po
Model / Modelo / Modèle
D135300BT
Installation Instructions
Instrucciones para
la instalacion
Guide d'installation
Toll free service / Linea telefonica gratis / Numéro sans frais
US: 1-888-328-2383
Canada: 1-800-487-8372
TABLE OF CONTENTS
PG
English section
Spanish section
French section
Before Your Installation
Check to make sure you have the following parts indicated below.
1
5
9
Tools Required
Phillips screwdriverAdjustable wrench Pipe tapeGroove joint plier
®
© 2008 Danze, Inc. All rights reserved.
Hacksaw
1
Operation Manual
DANZE ALWAYS RECOMMENDS THAT PLUMBING PRODUCTS BE INSTALLED BY A LICENSED PROFESSIONAL.
Danze’s 3/4” volume control is designed to be installed with
1.
Danze’s 3/4” Thermostatic Mixing Valve (D155000BT). The
3/4” Volume provides the on/off control as well as flow
control to a specific shower function (such as a showerhead,
handshower or body sprays) while the 3/4” Thermostatic
Mixing Valve provides only temperature control. Usually, one
to three 3/4” Volume controls are installed with one 3/4”
Thermostatic Mixing Valve.
DO NOT USE DANZE 3/4” VOLUME CONTROLS WITH
DANZE 1/2” INTEGRATED THERMOSTATIC VALVES
(D150000, D151000) OR DANZE PRESSURE BALANCE
VALVES (D112000, D113000, D115000). The use of Danze’s
3/4” Volume Controls with a pressure balance or integrated
thermostatic mixing valve may cause damage to the mixing
valve and/or lead to thermal shock.
3/4"-14NPT-FIP
The valve is marked with arrows cast into the brass showing
the direction of the water flow. The water coming from the
mixing valve must enter the volume control valve through the
inlet port.
Install water supply piping and discharge piping to valve. Do
not solder the supply or outlet pipes directly to this rough
valve. Use the appropriate 3/4” NPT copper fitting and sweat
or connect pipes to fitting.
The minimum recommended distance from thermostatic shower
2.
discharge port to inlet port of diverter is 4 13/16" (122 mm) to
assure proper clearance of the shower valve escutcheon and
thermostatic valve escutcheon.
should be 3 7/16" (88 mm) to 4 1/4" (108 mm) away from
finished wall surface.
Note: The back of valve
Volume control valve
3/4"-14NPT
3 7/16"~4 1/4"
(88mm~108mm)
(122~173mm)
4 13/16"~6 13/16"
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
8"~10"
(203~254mm)
3/4" thermostatic mixing valve
Finished wall surface
2
© 2008 Danze, Inc. All rights reserved.
®

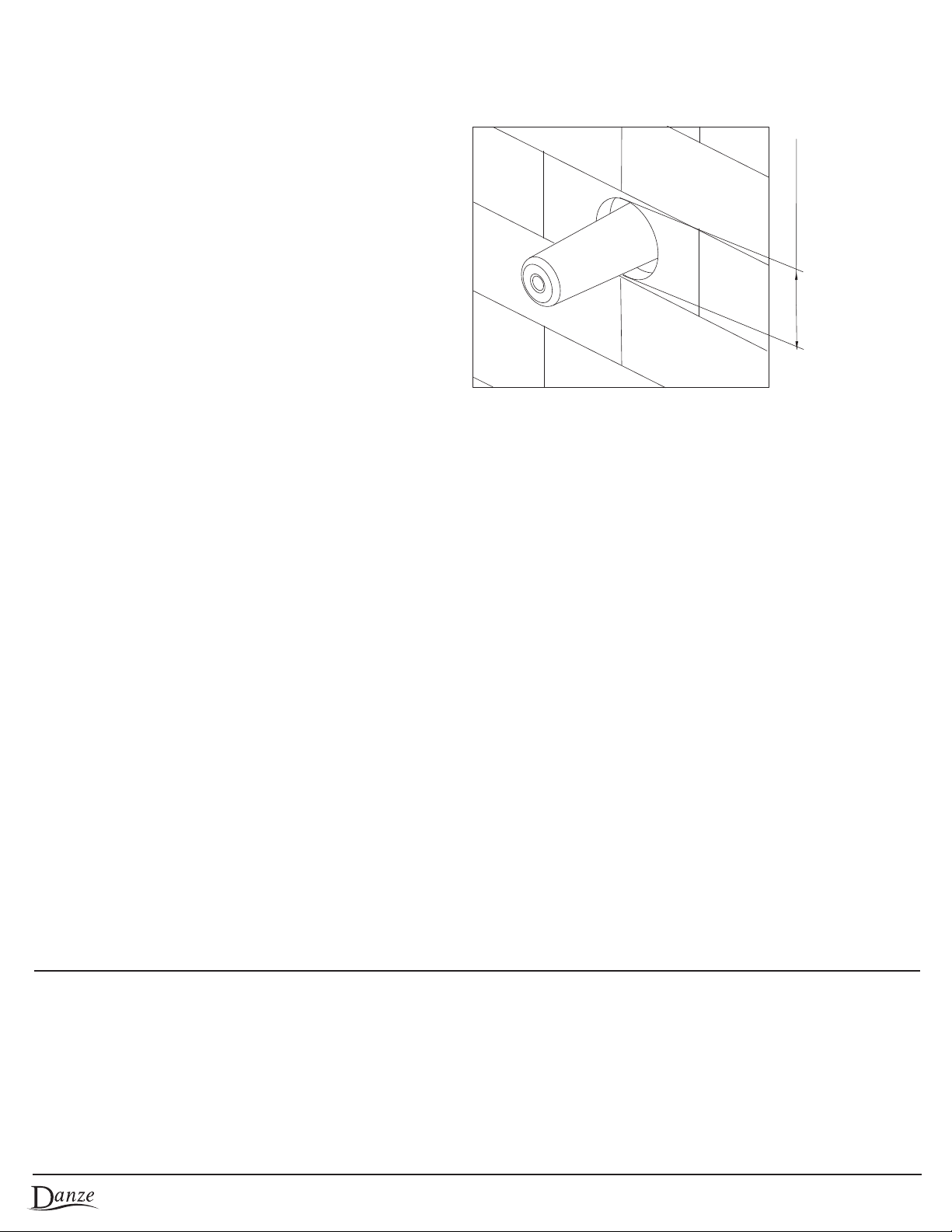

Hole through the wall for stem should be Ø1 3/4" ~ Ø2 3/8"
3.
(Ø45 mm ~ Ø60 mm) diameter to allow access to volume
control valve and to allow for escutcheon plate to cover opening
in the wall.
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
Warranty + Support
Danze faucets are covered by a manufacturer's "limited lifetime" warranty for manufacturing defects.
Tech Support
Toll Free Service Line
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com
®
© 2008 Danze, Inc. All rights reserved.
3

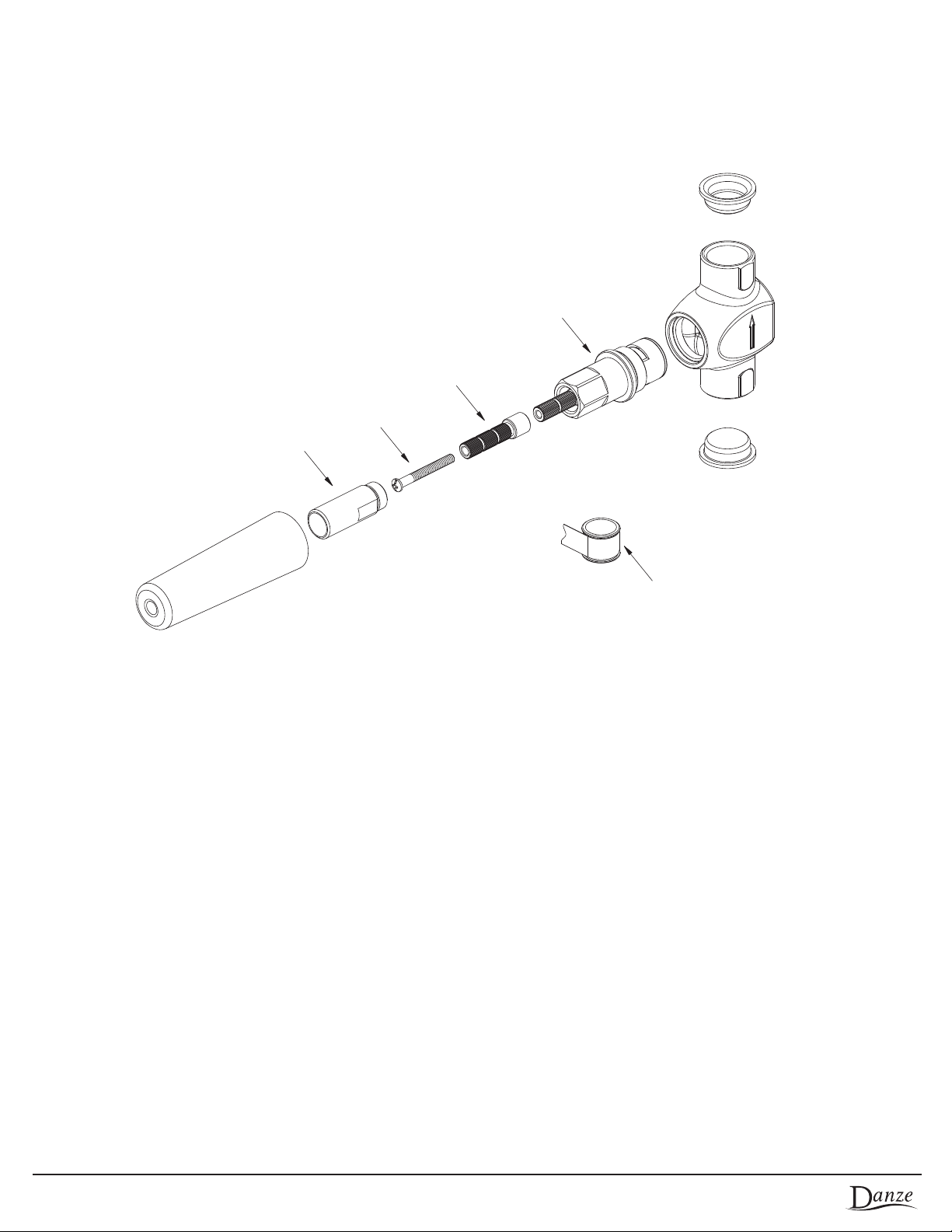

Illustrated Parts List
5.
4.
3.
2.
1. Pipe tape
2. Sleeve
3. Screw (3/16" - 24 * 1-5/8" L)
4. Stem Extension
5. Cartridge Assembly
1.
D135300BT (VA)
A203000
A041752
A008115
A110403
A507933
4
© 2008 Danze, Inc. All rights reserved.
®
CONTENIDO
PÁGINA
Inglés
Español
Francés
Presentación de producto
Verifique que tenga todas las partes indicadas.
1
5
9
Herramientas necesarias
Llave ajustable Pinzas ajustables Destornillador cruciforme
®
© Danze Inc. 2008. Todos los derechos reservados.
Cinta selladora
para rosce
Sierra de metales
5
Manual de operación
DANZE ACONSEJA SIEMPRE QUE SEA UN PROFESIONAL AUTORIZADO QUIEN INSTALE LOS PRODUCTOS DE PLOMERÍA.
El control de volumen de 3/4” de Danze se ha pensado para
1.
instalarse con la válvula mezcladora termostática de 3/4” de
Danze (D155000BT). Este dispositivo permite controlar la
apertura y el cierre así como el caudal de una ducha (como
de una cabeza de ducha, de una ducha de mano o de
rociadores corporales) mientras que la válvula mezcladora
termostática de 3/4” sólo permite controlar la temperatura.
Habitualmente en una válvula mezcladora termostática de
3/4” vienen instalados de uno a tres controles de volumen de
3/4”.
NO UTILICE LOS CONTROLES DE VOLUMEN DE 3/4” DE
DANZE CON LAS VÁLVULAS TERMOSTÁTICAS
INTEGRADAS DE 3/4” DE DANZE (D150000, D151000) NI
CON LAS VÁLVULAS DE EQUILIBRIO DE PRESIÓN DE
DANZE (D112000, D113000, D115000). El uso de los
controles de volumen de 3/4” de Danze con una válvula de
equilibrio de presión o mezcladora termostática integrada
puede dañar la válvula mezcladora y/o producir un choque
térmico.
La válvula lleva unas flechas grabadas en el bronce que
muestran la dirección del caudal de agua. El agua
procedente de la válvula mezcladora debe entrar en la
válvula de control del volumen a través de la conexión de
entrada.
3/4"-14NPT-FIP
3/4"-14NPT-FIP
Instale en la válvula el conducto de alimentación de agua y el
conducto de salida. No suelde los conductos de alimentación
ni de salida directamente en la válvula. Utilice el empalme de
cobre NPT de 3/4” apropiado y suelde con estaño o conecte
los conductos al empalme.
La distancia mínima aconsejada entre la conexión de salida de
2.
la ducha termostática y la conexión de entrada del cambiador
de flujo es de 4 13/16” (122 mm) para lograr una separación
adecuada entre el escudo de la válvula de la ducha y el escudo
de la válvula termostática. NOTA: La parte trasera de la válvula
debería estar a una distancia entre 3 7/16" (88 mm) y 4 1/4"
(108 mm) de la superficie de la pared acabada.
Válvula de control
de volumen
Válvula mezcladora
termostática de 3/4
3 7/16"~4 1/4"
(88mm~108mm)
(122~173mm)
4 13/16"~6 13/16"
"
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
8"~10"
(203~254mm)
Superficie de la
pared acabada
6
© Danze Inc. 2008. Todos los derechos reservados.
®
El orificio de la pared para el vástago debería tener un
3.
diámetro de Ø1 3/4" ~ Ø2 3/8" (Ø45 mm ~ Ø60 mm) para
poder tener acceso a la válvula de control y permitir que la
placa del escudo cubra la abertura en la pared.
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
Garantía y apoyo
Los grifos Danze están protegidos por una garantía del fabricante, limitada, de por vida, que cubre defectos de fabricación.
Apoyo técnico
Línea telefónica gratis
US : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com
®
© Danze Inc. 2008. Todos los derechos reservados.
7
Lista ilustrada de partes
5.
4.
3.
2.
1. Cinta selladora para rosca
2. Manga
3. Tornillo (3/16 pulg. - 24 * 1-5/8 pulg. L)
4. Extensión del vástago
5. Ensamblaje de cartucho
1.
D135300BT (VA)
A203000
A041752
A008115
A110403
A507933
8
© Danze Inc. 2008. Todos los derechos reservados.
®
TABLE DES MATIÈRES
P (page)
Section en anglais
Section en espagnol
Section en français
Présentation de produit
Vérifier pour vous assurer que vous avez en main les pièces indiquées ci-dessous.
1
5
9
Outils requis
Clé à molette Pince multiprise Tournevis Phillips
®
© 2008 Danze, Inc. Tous droits réservés.
Ruban pour tuyau
Scie à métaux
9
Manuel des instructions d’utilisation
DANZE RECOMMANDE QUE LES ARTICLES DE PLOMBERIE SOIENT TOUJOURS INSTALLÉS PAR UN PROFESSIONNEL QUALIFIÉ.
La valve de contrôle de débit Danze 3/4 po est conçue pour
1.
être installée avec le mitigeur thermostatique Danze 3/4 po
(D155000BT). La valve 3/4 po permet d’ouvrir et de fermer
l’eau et de contrôler le débit de l’accessoire d’écoulement de
l’eau (par exemple, la pomme de douche, la douche à main
ou la douche latérale), tandis que le mitigeur thermostatique
3/4 po contrôle uniquement la température. Habituellement,
une à trois valves de contrôle de débit 3/4 po sont installées
avec un mitigeur thermostatique 3/4 po.
NE PAS UTILISER LA VALVE DE CONTRÔLE DE DÉBIT DANZE
3/4 po AVEC LES VALVES THERMOSTATIQUES INTÉGRÉES
DANZE 3/4 po (D150000, D151000) OU AVEC LES
VANNES À PRESSION AUTORÉGULARISÉE DANZE
(D112000, D113000, D115000). L’utilisation d’une valve de
contrôle de débit Danze 3/4 po avec une vanne à pression
autorégularisée ou un mitigeur thermostatique intégré peut
endommager le mitigeur ou causer un choc thermique.
Des flèches sont coulées dans le laiton de la valve pour
indiquer la direction de l’écoulement de l’eau. L’eau
provenant du mitigeur doit entrer dans la valve de contrôle de
débit par l’orifice d'entrée.
3/4"-14NPT-FIP
3/4"-14NPT-FIP
Fixer la conduite d’alimentation et la conduite d’écoulement à
la valve. Ne pas souder ces conduites directement à la valve.
Relier les conduites à un raccord en cuivre approprié de 3/4
po NPT et le souder à l’étain.
La distance minimale recommandée entre l’orifice d’écoulement
2.
de la valve thermostatique et l’orifice d’entrée de l’inverseur est
de 4 13/16 po (122 mm) afin de pouvoir installer la plaque de
la valve de douche et celle de la valve thermostatique.
Remarque : L'arrière de la valve devrait être entre 3 7/16 po
(88 mm) et 4 3/4 po (108 mm) du mur fini.
Valve de controle
de débit
3 7/16"~4 1/4"
(88mm~108mm)
(122~173mm)
4 13/16"~6 13/16"
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
8"~10"
(203~254mm)
10
Manette de manceuvre du
mitigeur 3/4 po
Surface du mur fini
®
© 2008 Danze, Inc. Tous droits réservés.
Percer un trou dans le mur de Ø1 3/4po ~ Ø2 3/8 po (Ø45
3.
mm ~ Ø60 mm) de diamètre pour passer la tige afin d’avoir
accès à la valve de contrôle de débit et pour pouvoir le
recouvrir avec la plaque de finition.
(Ø45~Ø60mm)
Ø1 3/4"~Ø2 3/8"
Garantie et soutien
Les robinets Danze sont couverts par une « garantie à vie » du fabricant contre tout vice de fabrication.
Soutien technique
Numéro sans frais
Etats-Unis : 1-888-328-2383
Canada : 1-800-487-8372
Website : www.danze.com
®
© 2008 Danze, Inc. Tous droits réservés.
11
Liste de pièces illustrées
5.
4.
3.
2.
1. Ruban pour tuyau
2. Manchon
3. Vis (3/16 po - 24 * 1-5/8 po L)
4. Rallonge de tige
5. Assemblage de cartouche
1.
D135300BT (VA)
A203000
A041752
A008115
A110403
A507933
12
© 2008 Danze, Inc. Tous droits réservés.
®
