DanVex DEH-1200p
Осушитель воздуха
Руководство по установке
и эксплуатации
R
RoHS
Перед использованием осушителя прочитайте настоящее руководство.
Июнь 2017 г.
1
СОДЕРЖАНИЕ
R
E-mail: info@danveks.ru / Website: www.danveks.ru
: +7 (495) 215-29-17
Указания по безопасности............................................................................................
Меры предосторожности при использовании. . ..........................................................
Принципиальная схема осушителя. ............................................................................
Технические характеристики. ......................................................................................
Покомпонентное изображение....................................................................................
Описание компонентов. ...............................................................................................
Указания по установке..................................................................................................
Функция игольчатого клапана. .....................................................................................
Панель управления. .....................................................................................................
Пульт дистанционного управления..............................................................................
3
4-5
6
6
7
8
8
8
9
10-11
Работа ...........................................................................................................................
Автоматический режим работы....................................................................................
Регулировка направления воздушного потока............................................................
Управление таймером. .................................................................................................
Система размораживания ...........................................................................................
Система слива воды .....................................................................................................
Коды ошибок .................................................................................................................
Электромонтажная схема ............................................................................................
Техническое обслуживание. ........................................................................................
Диагностика неисправностей ......................................................................................
12
13
14
15
16
16
16
17
7-18
19
2
Указания по безопасности
Перед использованием устройства внимательно прочитайте приведенные ниже указания
по безопасности.
Указания подразделяются на два вида – ПРЕДОСТЕРЕЖЕНИЯ и ПРЕДУПРЕЖДЕНИЯ –
в соответствии с серьезностью возможных рисков и повреждений, вызванных ими.
В целях безопасности необходимо строго следовать указаниям.
Установка
!
ПРЕДОСТЕРЕЖЕНИЕ
Для выполнения установки обратитесь в торговое подразделение / ремонтную мастерскую.
Не пытайтесь установить осушитель воздуха самостоятельно, так как неправильно выполненная
работа может стать причиной электротравмы, пожара, утечки воды.
Установка в ненадлежащем месте может стать причиной аварии. Не допускается установка
в следующем месте.
R
!
ПРЕДОСТЕРЕЖЕНИЕ
Подсоедините заземляющий
провод.
!
ПРЕДОСТЕРЕЖЕНИЕ
При обнаружении любой аномалии (например,
запаха горелого) немедленно выключите
устройство и обратитесь в торговое
подразделение.
Не допускается установка
устройства в месте, где
возможна утечка горючего газа.
ЗАПРЕЩЕНО
Не допускается подвергать
устройство воздействию пара
или масляного тумана.
ЗАПРЕЩЕНО
Используйте один источник питания с
автоматическим выключателем.
ВЫКЛ
!
СТРОГО
СОБЛЮДАТЬ
3
R
!
ПРЕДОСТЕРЕЖЕНИЕ
E-mail: info@danveks.ru / Website: www.danveks.ru

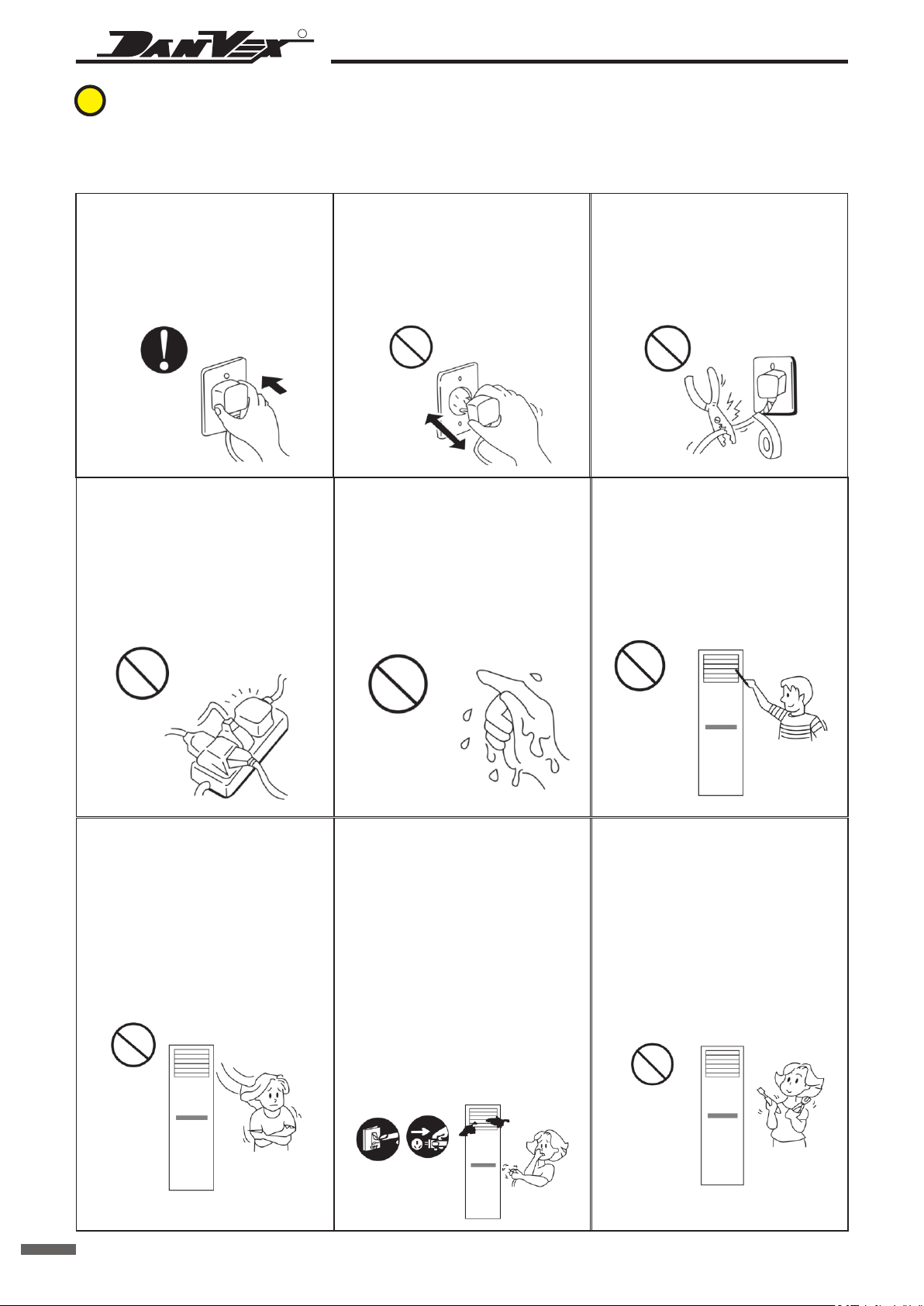

Меры предосторожности при использовании
: +7 (495) 215-29-17
Убедитесь, что сетевая вилка
плотно вставлена.
Если вилка вставлена неплотно,
это может стать причиной
электротравмы, перегрева или
пожара.
Запрещается использовать
одну и ту же розетку для
питания других электрических
приборов или сетевой
удлинитель.
Это может стать причиной
электротравмы или пожара из-за
перегрева.
Запрещается вынимать
сетевую вилку во время
работы устройства.
Это может стать причиной
электротравмы или пожара из-за
перегрева.
Запрещается работать
мокрыми руками.
Это может стать причиной
электротравмы.
Запрещается использовать
поврежденные или
неподходящие электрические
кабели.
Это может стать причиной
электротравмы или пожара.
Запрещается вставлять
стержни или иные предметы
во входные или выходные
вентиляционные отверстия.
Это может стать причиной
электротравмы или пожара.
Не находитесь под
направленным потоком
воздуха в течение
длительного времени во
избежание негативных
последствий для Вашего
здоровья.
В случае аномального
состояния (появлении запаха
горелого и т.п.) выньте
сетевую вилку с целью
останова осушителя или
отсоедините источник питания
посредством разъединителя
цепи.
Если аномальное состояние
сохраняется, оно может стать
причиной электротравмы или
пожара из-за перегрева. Как
можно скорее обратитесь к
дилеру или в сервисный центр
для проведения ремонта.
4
Запрещается выполнять
ремонт самостоятельно.
Неправильно выполненный
ремонт может стать причиной
электротравмы или пожара. Для
проведения ремонта
необходимо обратиться к дилеру
или в сервисный центр.
!
ПРЕДОСТЕРЕЖЕНИЕ
Меры предосторожности при использовании
R
Запрещается тянуть за
электрический кабель с целью
вынимания вилки из розетки.
Это может стать причиной
перегрева электрического
кабеля и пожара.
ЗАПРЕЩЕНО
Если осушитель не
используется в течение
длительного времени,
необходимо вынуть вилку из
розетки.
Чрезмерное количество пыли на
сетевом кабеле также может
стать причиной перегрева или
пожара.
Отключайте осушитель от
источника питания перед
очисткой.
Соблюдайте осторожность,
чтобы не повредить внутренний
вентилятор, который вращается
на высокой скорости.
Запрещается использовать
осушитель не по назначению.
Не используйте осушитель для
сушки прецизионных
инструментов, пищи, растений и
художественных
принадлежностей. Это может
повлиять на качество пищи.
ЗАПРЕЩЕНО
Запрещается устанавливать
нагревательный прибор перед
осушителем.
При неполном сгорании топлива
в нагревательном приборе
может выделяться токсичный
угарный газ.
ЗАПРЕЩЕНО
Запрещается лить воду на
осушитель с целью его
очистки.
Это может стать причиной
электротравмы.
ЗАПРЕЩЕНО
5
R
Принципиальная схема осушителя
: +7 (495) 215-29-17
E-mail: info@danveks.ru / Website: www.danveks.ru
КОНДЕНСАТОР
КОМПРЕССОР
ВЫХОД
СУХОГО
ТЕПЛОГО
ВОЗДУХА
ВЕНТИЛЯТОР
КАПИЛЛЯРНАЯ ТРУБКА
ВЫХОД ДЛЯ СЛИВА
ВОДЫ
ВОДЯНОЙ НАСОС
ИСПАРИТЕЛЬ
ВХОД
ОКРУЖАЮЩЕГО
ВОЗДУХА
КОНДЕНСАЦИОННАЯ ВОДА
В осушителе используется холодильный контур для преобразования влажного воздуха в теплый сухой
воздух. При прохождении влажного воздуха через конденсатор содержащаяся в нем вода конденсируется, и
воздух становится сухим.
Технические характеристики осушителя (R410a)
Модель
Производительность (л/ч)
Теплоотдача (Вт)
Потребляемая мощность (Вт)
Расход воздуха (м /ч)
3
Хладагент (г)
Напряжение питания
Ток (A)
Тип компрессора
Компрессор (марка)
Водяной насос
Обслуживаемая площадь (м )
2
Уровень шума (дБ(A))
Сливная труба (мм)
Габариты устройства (мм) (ШxВxГ)
Габариты упаковки (мм) (ШxВxГ)
Масса (нетто/брутто) (кг)
Условия испытания: температура по сухому термометру 30 °С, относительная влажность 80%.
DEH-1200p
4,5
2300
1300
850
R410A/850
220-240 В/50 Гц/1 ф.
5,8
ротационный
Toshiba
нет
100-150
49
500
530x1735x350
5635x1930x455
49/66
6
R
1
2
3
4
5
6
7
8
Передняя панель 1
Передняя панель 2
Панель управления
Задняя панель
Левая панель
Верхняя крышка
Конденсатор
Верхняя фиксирующая
пластина
9
10
1 1
Пластиковая крышка
Правая панель
Радиально нагнетающий
вентилятор
12
13
14
Двигатель вентилятора
Кронштейн теплообменника
Крышка
Пенопластовый воздуховод
15
16
17
18
19
20
21
22
23
Испаритель
Капельник
Водоотбойник
Пластиковое основание
Шасси
Компрессор
Четырехходовой клапан
Датчик температуры
в помещении
24
25
Сливная труба
Крышка электрического
шкафа
26
27
28
Клеммная колодка
Конденсатор компрессора
Общая клемма
29
30
31
32
33
34
35
36
37
38
39
40
Конденсатор двигателя
Печатная плата
Трансформатор
Электрический шкаф
Шаговый двигатель
Синхронный двигатель
Заправочный газовый клапан
Датчик влажности
Дренажный соединитель
Сетевой кабель
Соединитель PG
Датчик температуры
размораживания
41
42
Капиллярная трубка
Фильтр
