ƖƚƞƟƝƀſƢƖƫƜƛƙƛƚƟƏƔƀ
НАПОЛЬНЫЙ КОМНАТНЫЙ
КОНДИЦИОНЕР (СПЛИТ-СИСТЕМА)
RK-24FHM3 / RK-24HM3E
RK-48FHM3 / RK-48HM3E
Перед началом эксплуатации кондиционера внимательно прочтите
эту инструкцию и сохраните ее для обращения за справками в будущем.
• Перед началом монтажа внимательно прочитайте
настоящую инструкцию.
• Если кабель питания поврежден, его замену
может производить только сертифицированный
специалист.
• Монтаж может производиться лишь сертифицированным специалистом при условии соблюдения государственных правил устройства электроустановок.
•
Для проведения монтажа, обслуживания или
ремонта обратитесь к сертифицированному специалисту.
Page 2
СОДЕРЖАНИЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ .................................1
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ, ПОСТАВЛЯЕМЫЕ С БЛОКОМ ........2
ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ ..............................3
ИНСТРУКЦИЯ ПО МОНТАЖУ ...................................5
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ ..............................10
ТЕСТОВОЙ ЗАПУСК .........................................11
Внимательно прочитайте эту инструкцию
Она содержит полезные сведения о монтаже и проверке кондиционера.
! ОСТОРОЖНО!
• Для проведения обслуживания или ремонта обратитесь к сертифицированно-
му специалисту.
• Для проведения монтажа обратитесь к сертифицированному специалисту.
• Кондиционер не предназначен для самостоятельного использования детьми
и лицами с ограниченными физическими возможностями.
• Необходимо следить за тем, чтобы дети не играли с кондиционером.
• Если кабель питания поврежден, его замену может производить только серти-
фицированный специалист.
• Монтаж может производиться лишь сертифицированным специалистом при
условии соблюдения государственных правил устройства электроустановок.
Page 3
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Перед монтажом внимательно прочтите раздел «МЕРЫ ПРЕДОСТОРОЖНОСТИ».
• Электротехнические работы должен выполнять квалифицированный электрик. Необходимо обеспе-
чить использование электропитания с параметрами, соответствующими устанавливаемой модели.
• Неправильная установка может повлечь причинение ущерба или вызвать неисправность. Их клас-
сификация приведена далее.
ВНИМАНИЕ!
ВНИМАНИЕ!
!
!
ОСТОРОЖНО!
!
Этот символ ук азывает на возможность причинения смерти или серьезной
травмы.
Этот символ ук азывает на возможность причинения травмы или материального ущерба.
Следующие указания сопровождаются указанными символами:
Этот символ на белом фоне указывает на ЗАПРЕТ проведения определенных действий.
ВНИМАНИЕ!
!
1) Для монтажа пригласите представителя дистрибьютора или специалиста. Неправильный монтаж, выполненный пользователем, может привести к течи воды, поражению электрическим током или воспламенению.
2) Монтаж выполняйте в полном соответствии с данными инструкциями. Неправильный монтаж может
привести к течи воды, поражению электрическим током или воспламенению.
3) При монтаже используйте дополнительное оборудование и рекомендованные материалы. Несоблюдение
этого требования может привести к течи воды, поражению электрическим током или воспламенению.
4) Устанавливайте блок на жестк ой и прочной опоре, способной выдержать его вес. Если прочность опоры
недостаточна или монтаж выполнен неправильно, блок может упасть, что приведет к травме.
5) Электропроводку выполняйте в соответствии с государственными правилами и нормами устройства
электроустановок, а также данной инструкцией по монтажу. Следует использовать отдельный контур
с одной розеткой. Недостаточная нагрузочная способность электроцепи или неправильное выполнение
электропроводки может стать причиной поражения электрическим током или воспламенения.
6) Используйте рекомендованный кабель. Туго затяните клеммы и закрепите кабель хомутом, чтобы на
клеммы не действовали внешние силы. Пл охой контакт или крепление приведет к нагреву соединения,
что может стать причиной воспламенения.
7) Провода следует правильно расположить, чтобы крышка панели управления была зафиксирована
должным образом. Если крышка панели управления не зафиксирована должным образом, это может
привести к нагреву соединительных клемм, воспламенению или поражению электрическим током.
8) При выполнении соединений трубопроводов соблюдайте осторожность, не допускайте проникновения находящихся в воздухе веществ, за исключением указанного хладагента, в к онтур хладагента.
Это может привести к снижению производительности, повышению давления в конт уре хладагента,
взрыву и травмам.
9) Не изменяйте длину кабеля питания и не используйте удлинитель электропитания. Не включайте
в розетку другие электрические приборы. Это может привести к воспламенению или поражению
электрическим током.
ОСТОРОЖНО!
!
1) Оборудование должно быть заземлено. Обязательно использование УЗО. Дефекты заземления могут вызвать поражение электрическим током.
2) Не устанавливайте оборудование в местах, где вероятна утечка огнеопасного газа. При утечке и скоплении газа вблизи оборудования возможно воспламенение.
3) Порядок монтажа дренажного трубопровода изложен в инструкции. При неправильном монтаже дренажной системы вода может проникнуть в помещение и повредить элементы отделки.
4) Монтаж устройства следует выполнять в с оответствии с государственными правилами устройства электроустановок.
5) Запрещается эксплуатация кондиционера во влажных помещениях, например, в ванных или прачечных.
6) Согласно нормам в цепь электропитания необходимо установить разъединитель, отключающий все фазы
питания, с расстоянием между разомкнутыми контактами не менее 3 мм и током утечки, который может
превышать 10 мА, и устройство защитного отключения (УЗО) на номинальный ток утечки 30 мА. Разъединитель должен устанавливаться в стационарной проводке.
1
Page 4

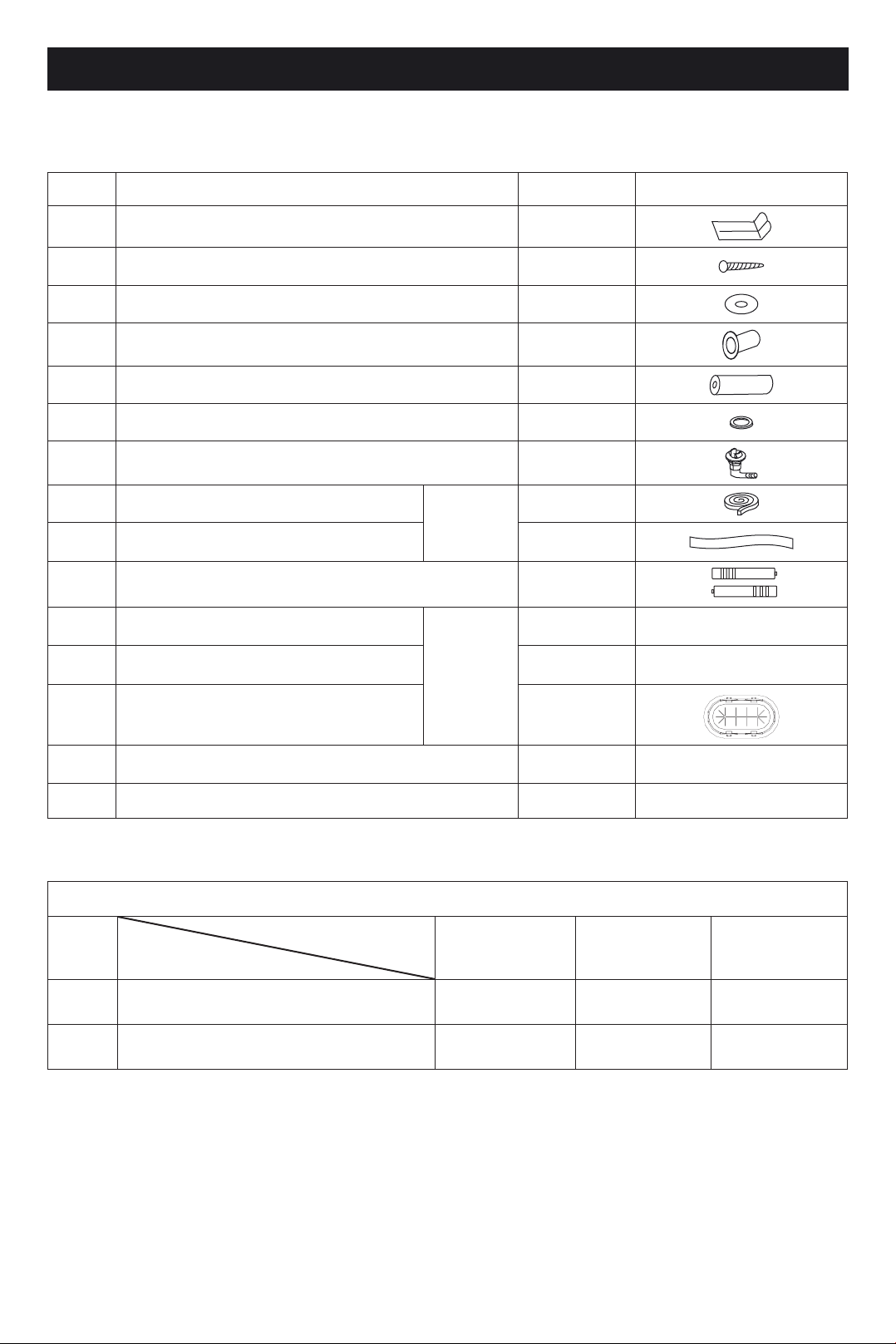

КОМПЛЕКТУЮЩИЕ ДЕТАЛИ, ПОСТАВЛЯЕМЫЕ С БЛОКОМ
Перед монтажом проверьте комплектующие детали в соответствии со следующим
перечнем. Сохраняйте временно ненужные детали.
№ Наименовние детали Количество Внешний вид
1 Защитный фиксатор 1
2 Винт-саморез 3,9 × 25 2
3 Плоская шайба 2
4 Крышка стакана подшипника 1
5 Рукава для звуко- и теплоизоляции 2
6 Уплотнительное кольцо 1
7 Дренажный патрубок 1
8 Лента
9 Дренажный шланг 1
×
10 Элемент питания для пульта ДУ 2
11 Соединительный кабель
12 Замазка 1
13 Панель для защиты от грызунов 1
14 Инструкция по монтажу 1
15 Инструкция по эксплуатации 1
Трубы для хладагента (дополнительно)
Производительность
№
Название
18 Жидкостная труба
19 Труба газовой линии
(Бте/ч)
для некоторых
моделей
для некоторых
моделей
≤18 000 21 000–36 000 36 000–55 000
Диаметр:
6, 35 мм
Диаметр:
12,7 мм
2
1
Диаметр:
9,52 мм
Диаметр:
Диаметр:
Диаметр:
15,8 м
12,7 мм
19,0 мм
■ При наличии расхождений между приведенным выше перечнем и упаковочным листом
приоритет имеет упаковочный лист.
2
Page 5

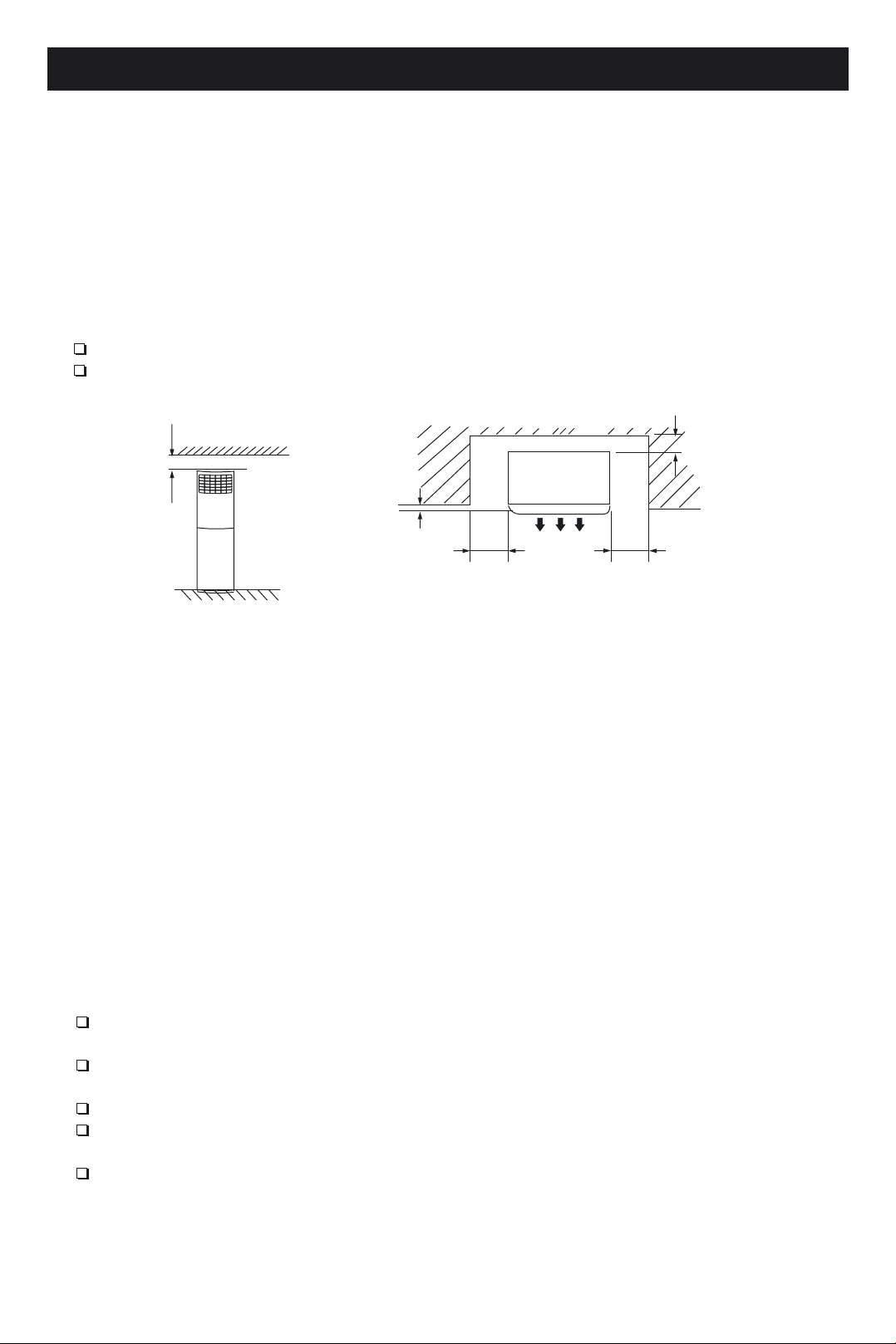

ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ
1-1 Внутренний блок
• Оставьте свободное пространство (указано стрелками) между устройством и стенами, потол-
ком, перегородками и т.п.
• Вблизи блока не допускается присутствие источников тепла или воспламеняющихся газов.
• Не должно быть никаких препятствий, мешающих циркуляции воздуха.
• Блок должен размещаться в помещении так, чтобы циркуляция воздуха была оптимальной.
• Место для размещения блока должно обеспечивать возможность организации дренажа.
• Не устанавливайте блок рядом с дверными проемами.
• Блок не должен подвергаться воздействию прямых солнечных лучей. В противном случае
пластиковый корпус поблекнет и его внешний вид пострадает. При необходимости предусмотрите соответствующие меры защиты от солнца.
Устанавливайте блок на жестком и ровном основании.
(1)
Следует обеспечить достаточное пространство для монтажа и технического об-
служивания.
(Потолок)
Не менее
30 см
Не менее
4 см
(Стена или препятствие)
Задняя часть
Передняя часть
>200 см
Не менее 50 см Не менее 50 см
Не менее
4 см
ПРИМЕЧАНИЕ. Все иллюстрации в этой инструкции приведены лишь в качестве примера.
Блок на иллюстрациях может незначительно отличаться от приобретенного
вами кондиционера (в зависимости от модели). Принимать в расчет следует реальные габариты устройства.
(2) Проверьте, чтобы перепад высот между внутренним и наружным блоками, длина труб
хладагента и количество изгибов труб не превышали приеведенные ниже значения.
Перепад высот: не более 10 м (если перепад высот между внутренним и наружным
блоком более 10 метров, рекомендуется, чтобы наружный блок распо-
лагался ниже внутреннего).
Длина трубы: не более 20 м.
Изгибы: не более, чем в 5 местах.
1-2 Наружный блок
При размещении наружного блока должен быть предусмотрен минимум свободного пространства, достаточный для беспрепятственной циркуляции воздуха, а также выполнения технического обслуживания, подключения проводки и подсоединения труб. Блок может быть установлен на полу, на плоской крыше или смонтирован на стене при наличии надлежащей опоры и
при условии, что вибрация не будет распространяться на жилые помещения.
(1) Перед монтажом наружного блока обратите внимание на следующие моменты.
Блок должен быть защищен от воздействия прямых солнечных лучей и дождя. Воздуш-
ные потоки, проходящие через конденсатор, не должны блокироваться.
Выберите место, в котором обеспечивается удобство присоединения труб и электриче-
ских проводов внутреннего блока.
Избегайте мест, в которых возможно наличие или утечка легковоспламеняющихся газов.
Учитывайте, что при работе в режиме нагрева из наружного блока может вытекать вода.
Обеспечьте свободное место спереди, сзади и по бокам блока.
Учитывайте вес кондиционера и выбирайте место так, чтобы свести к минимуму шум
и вибрацию.
3
Page 6

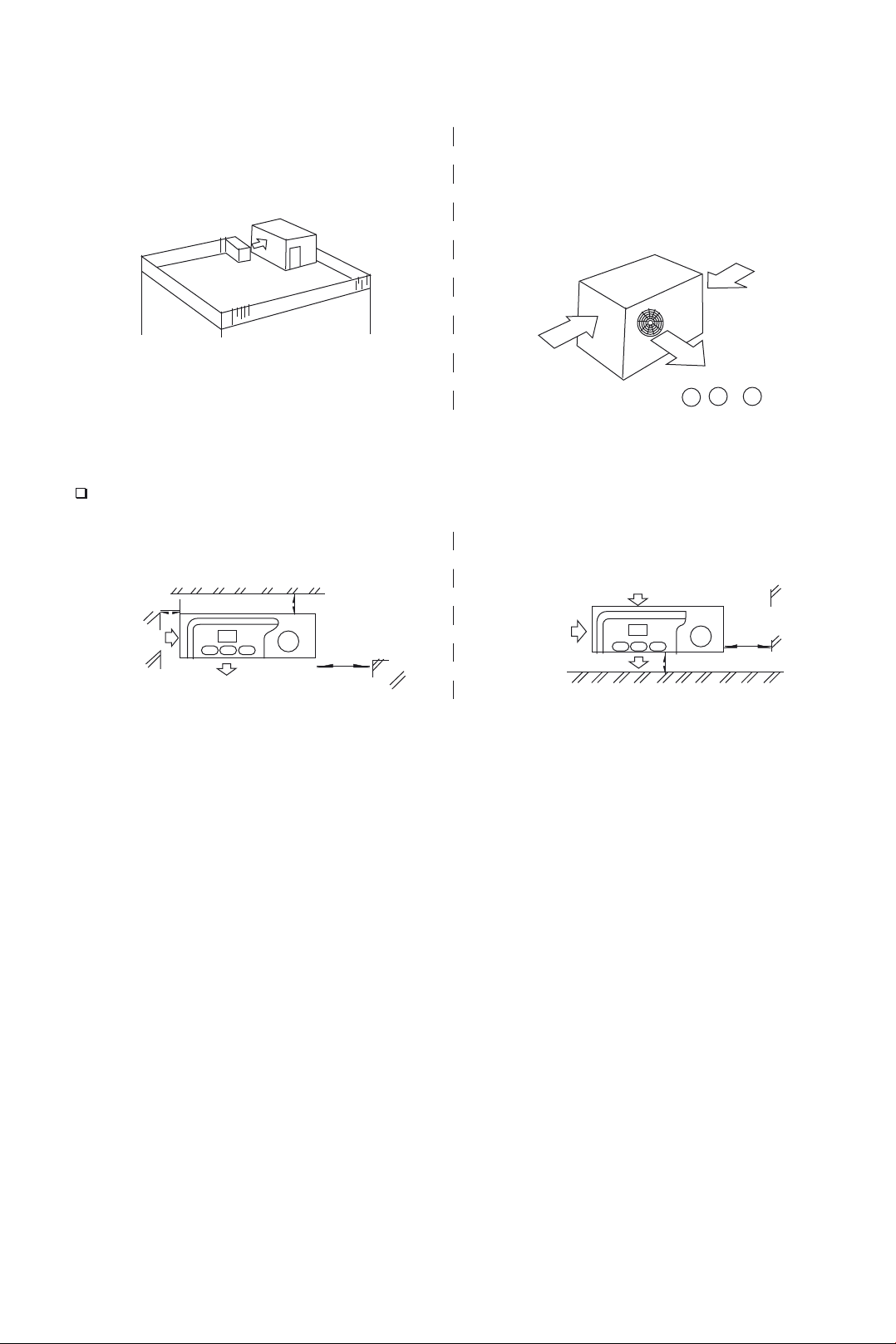

(2) Если наружный блок будет устанавливаться на крыше или на открытом месте, не рас-
полагайте его так, чтобы сильный ветер дул непосредственно в воздуховыпускное отверстие, так как это нарушит нормальный ток воздуха.
Пример.
Воздуховыпускное отверстие должно
быть обращено к стене (если таковая
имеется) при расстоянии между ними
около 300 см.
Постарайтесь устанавлить наружный блок
так, чтобы воздуховыпускное отверстие
смотрело перпендикулярно преимущественному направлению ветра, дующего
в сезон, когда используется кондиционер.
Сильный ветер
C
A
Сильный ветер
B
Выход воздуха
В направлении стрелок А , В и С оставьте
открытыми два из трех направлений.
(3) Предусмотрите достаточно места для монтажа, технического обслуживания и эксплуата-
ции блока.
По возможности удалите все находящиеся рядом препятствия.
Поверхность со стороны воздухозаборного
отверстия обращена к стене
>30 см
Air In
Вход воздуха
Выход воздуха
>30 см
Пространство
для технического
обслуживания
>50 см
Поверхность со стороны воздухозаборного
отверстия обращена к стене
Вход воздуха
Вход воздуха
Пространство для
техобслуживания
Выход воздуха
(Стена или препятствие)
Пространство для
техобслуживания
>300 см
>50 см
Внимание!
• Нельзя устанавливать устройство в указанных ниже местах, так как это может привести к
возникновению проблем. Если установка в неподходящем месте неизбежна, проконсультируйтесь с дилером.
(1) В местах, где присутствует большое количество технического масла.
(2) В местах с повышенным содержанием солей в воздухе, например на морском побережье.
(3) Вблизи горячих источников.
(4) В местах скопления сернистого газа.
(5) В местах, где используется высокочастотное оборудование, такое как беспроводные
устройства, сварочные аппараты, медицинское оборудование.
(6) В других специфических условиях.
4
Page 7

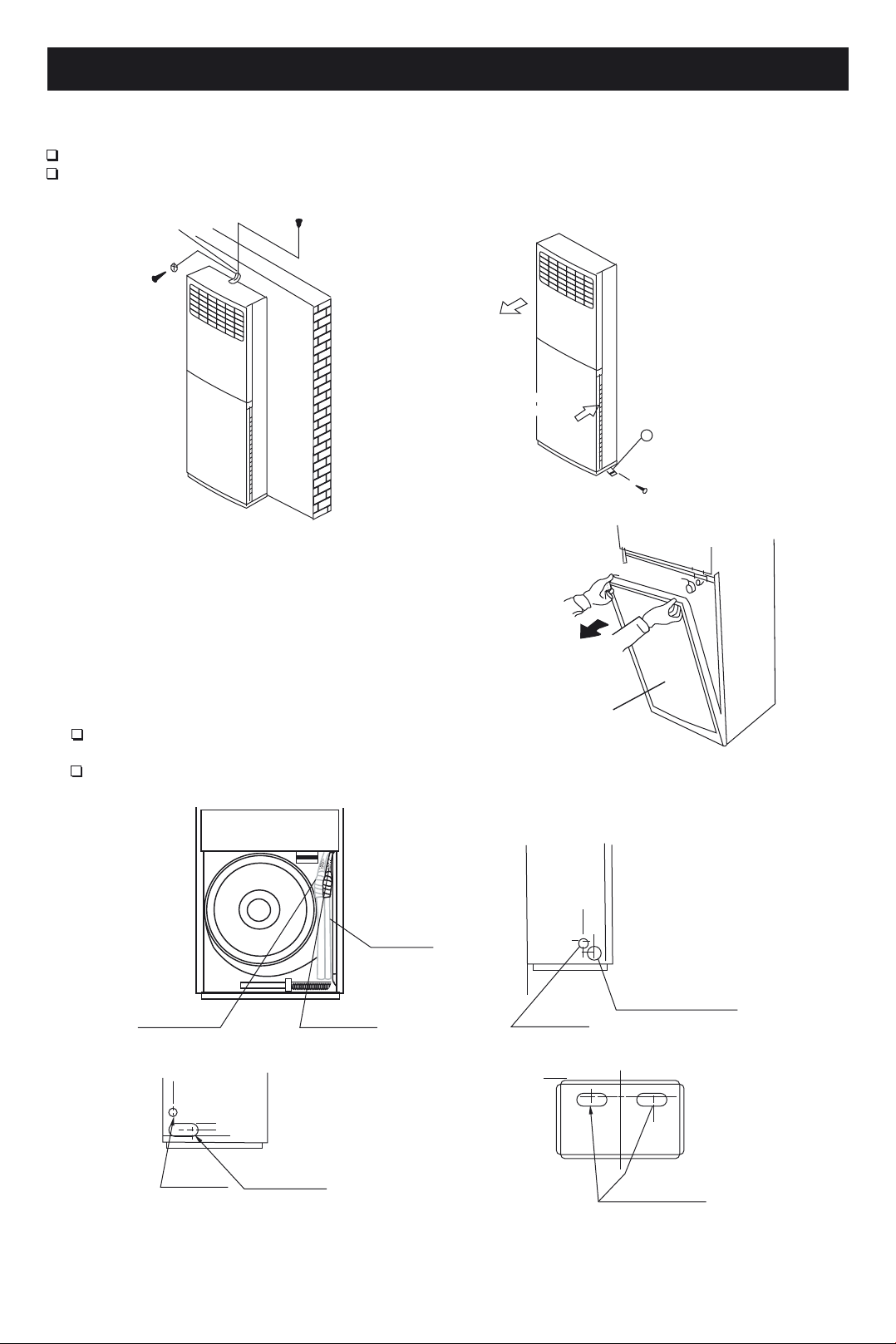

ИНСТРУКЦИЯ ПО МОНТАЖУ
1 Внутренний блок
(1) Устойчивость
Чтобы исключить возможность падения устройства, необходимо принять следующие меры:
Аккуратно обращайтесь с блоко, поскольку вследствие удлиненной формы он может легко упасть.
Надежно прикрепите блок к стене (с помощью двух винтов 3, 9 * 25) или к полу (с помощью 2 винтов M8), что-
бы предотвратить его случайное падение.
Защитный фиксатор
Плоская шайба
Винты
3.9×25
Винты
3.9×25
Воздуховыпускное
отверстие
Воздухозаборное
отверстие
2
Отверстие для винта
(на устройстве)
Винты M8
(2) Демонтаж решетки воздухозаборного отверстия.
Перед присоединением труб и проводов снимите решетку воздухозаборного отверстия.
тка прикреплена петлей изнутри. Чтобы снять решетку воз-
Реше
духозаборного отверстия, возьмитесь за обе стороны решетки и
по
тяните ее вверх, затем наклоняйте вперед, пока петля не выпрямится. Затем отверните винты, крепящие петлю к решетке
и снимите решетку.
Решетка воздухозаборного отверстия
Перед присоединением труб и проводов снимите трубный хомут, после
(3)
присоединения установите хомут на место.
Для присоединения труб/проводов с обеих боковых сторон и задней стороны блока воспользуйтесь вхо-
дящими в комплект поставки деталями 4 и 8.
Расположение отверстий для труб/проводов по обеим сторонам
Дренажная труба
Отверстие Ø80
для трубы хладагента/дренажа
Труба хладагента
Соединение на конусной гайке
Расположение отверстий для труб/проводов в днище Расположение отверстий для труб/проводов в днище
Отверстие
Ø35 для проводов
Отверстие для трубы хладагента/дренажа
Соединение на конусной гайке
Отверстие Ø35 для проводов
Отверстие для трубы
хладагента/дренажа
5
Page 8

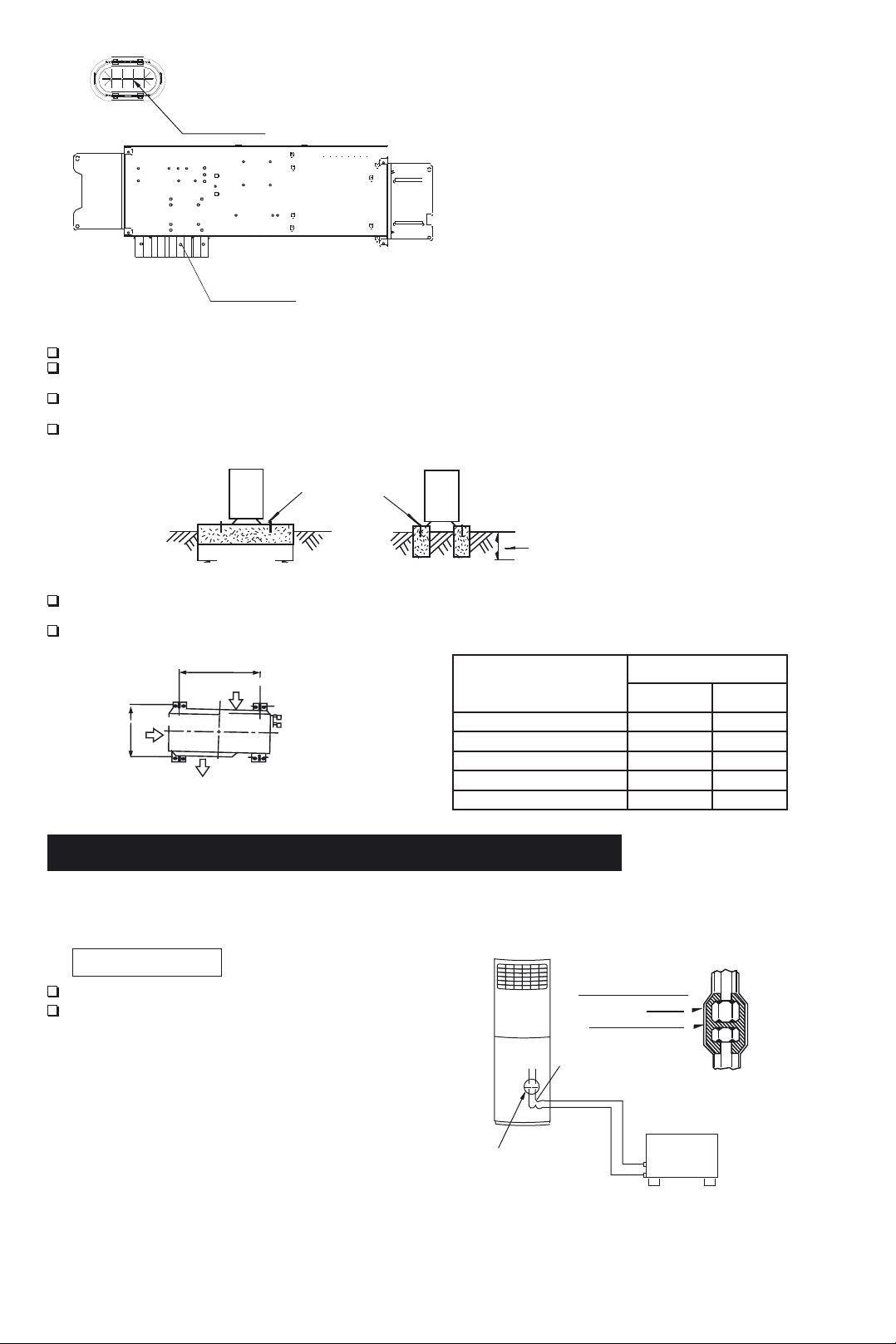

При необходимости пропустить трубопроводы через резиновую панель
для защиты от грызунов с помощью острого инструмента вырежьте отверстие соответствующего размера вдоль изогнутой линии в панели.
При присоединении кабеля силового питания внутреннего и наружного блоков
и сигнального провода необходимо завернуть винты в месте, показанном на рисунке
(для некоторых моделей).
2. Наружный блок
Транспортируйте кондиционер к месту установки в оригинальной упаковке.
При обращении с блоком соблюдайте осторожность, поскольку центр тяжести блока не совпадает с его геометрическим центром.
Во время транспортировки не наклоняйте блок более, чем на 45 градусов (избегайте хранения в горизонтальном положении).
При установке на металлическом перекрытии/стене необходимо тщательно выполнить изоляцию.
Закрепить винтами
Глубокое основание
Достаточно широко
Закрепить опоры блока болтами (M10/M8). Проверьте надежность закрепления устройства на случай
сильных толчков вроде землетрясения.
Подготовьте для блока бетонное основание, как показано на рисунках выше.
Воздухозаборное отверстие
B
A
Воздухозаборное отверстие
Воздуховыпускное отверстие
Габариты наружного
блока в мм (Ш
845 × 695 × 320 560 335
900 × 860 × 315 590 333
990 × 965 × 345 624 366
900 × 1170 × 350 590 378
938 × 1369 × 392 634 404
× В × Г)
Установочные размеры
А (мм) В (мм)
ПОДСОЕДИНЕНИЕ ТРУБОПРОВОДА ХЛАДАГЕНТА
Во избежание образования конденсата и стекания капель воды труба хладагента и дренажная труба должны быть теплоизолированы. Для соединения внутреннего блока с наружным используется
метод стыковки на конусной гайке.
Труба хладагента служит для соединения внутреннего и наружного блоков, см. рис. ниже.
ПРИМЕЧАНИЕ
Гибкую трубу не следует сгибать более 3 раз.
Все открытые места соединений на конусных
гайках и трубы хладагента следует закрыть
теплоизоляционным материалом.
Полиэтиленовые
трубы
Теплоизоляция
Изгиб
Соединение
на конусной
гайке
6
Наружный
блок
Page 9

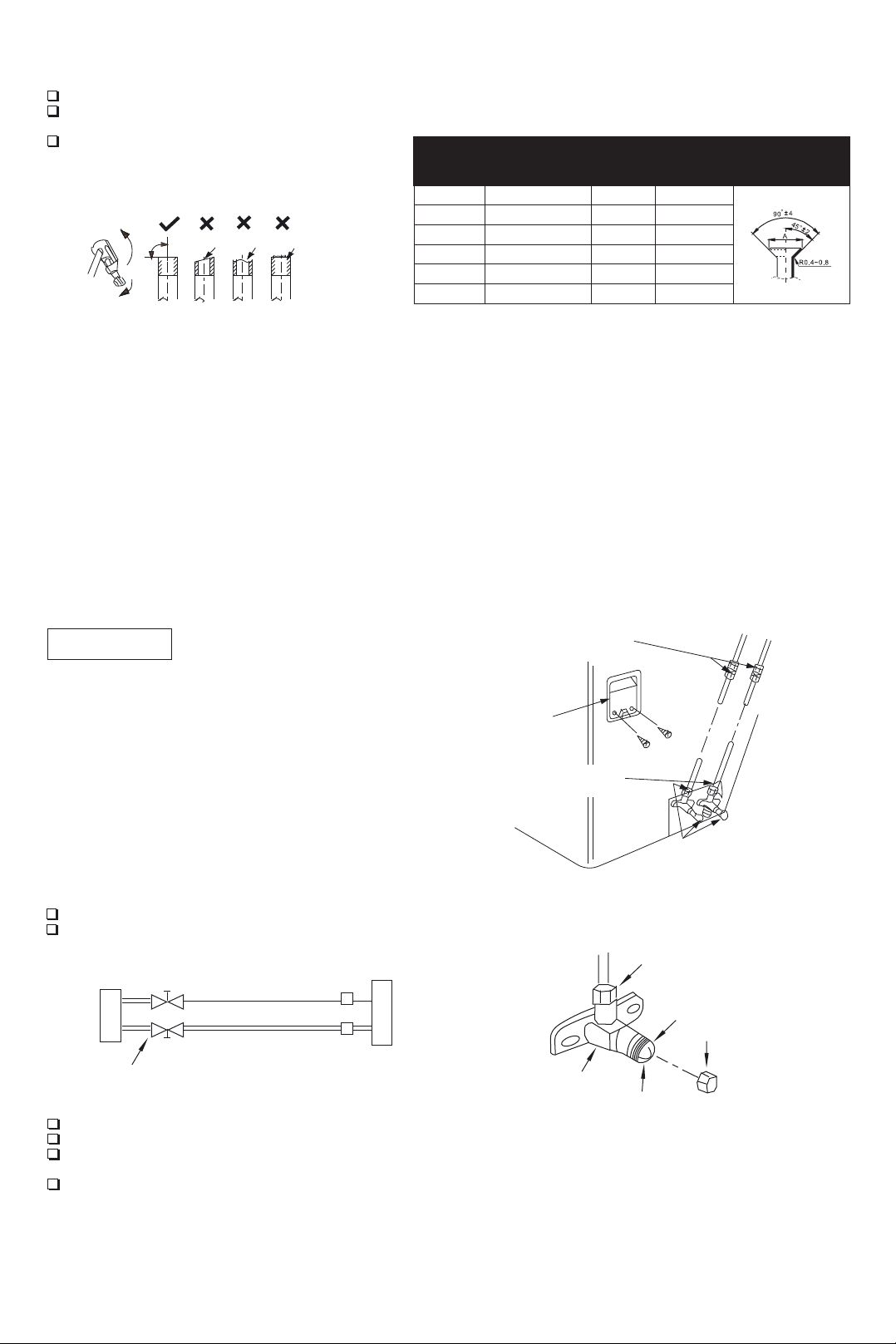

1. Подсоединение трубопровода хладагента
■ Развальцовка
Обрежьте трубу труборезом.
Наденьте конусную гайку на трубу и развальцуйте ее.
Размеры конусных гаек и соответствующие
моменты затяжки приведены в следующей
таблице. (Слишком большой момент затяжки
может повредить развальцованную часть
и стать причиной утечки).
90°
Срез под
углом
срез
Рваный
край
Неровный
(1) Подсоединение трубы хладагента выполняется только после правильной установки внутреннего и наруж-
ного блоков.
(2)
Запорные вентили должны быть полностью закрыты. Перед подключением трубы хладагента проверьте,
полностью ли закрыты вентили.
(3) Процедура подсоединения трубы хладагента. Сначала отверните два вентиля наружного блока и соедини-
тельную гайку трубы внутреннего блока (не потеряйте их).
Подсоедините трубу хладагента в соответствии с инструкцией, соединительная гайка должна быть плотно
завернута, не допуская утечки. Примечание: для затяжки используйте два гаечных ключа.
(4) После подсоединения трубы хладагента и перед включением электропитания системы следует вакууми-
ровать внутренний блок через отверстие для техобслуживания отсечных вентилей или открыть вентиль
высок
ого давления и удалить воздух через отверстие для техобслуживания вентиля низкого давления (закрытого). Это займет около десяти секунд. Затем надо плотно закрыть отверстие для техобслуживания.
(Заправка хладагента производится через отверстие для техобслуживания вентилей низкого давления наружного блока).
(5)
Перед включением электропитания системы полностью откройте все вентили, в противном случае производительность системы будет низкой.
Проверка отсутствия утечки газа. Убедитесь в отсутствии утечки через соединения с помощью течеискате-
(6)
ля или мыльной воды.
Внимание!
A: вентиль низкого давления;
В – вентиль высокого давления;
C и D – трубы, подключаемые к внутрен-
нему блоку.
Диаметр
трубы
(мм)
Ø6,35 14,2~17,2 Н∙м 8,3 8,7
Ø9,52 32,7~39,9 Н∙м 12,0 12,4
Ø12,7 49,5~60,3 Н∙м 15,4 15,8
Ø15,9 61,8~75,4 Н∙м 18,6 19,0
Ø19 97,2~118,6 Н∙м 22,9 23,3
Ø22 109,5~133,7 Н∙м 27,0 27,3
Момент затяжки
Контрольные точки
внутреннего блока
Распределительная
коробка
Контрольные точки
наружного блока
Размер развальцовки А
мин. (мм) макс.
B
Форма
развальцовки
D
C
A
Меры предосторожности при работе с вентилями
Отверните шпиндель вентиля до упора. Не пытайтесь вращать шпиндель дальше.
Плотно затяните крышку вентиля гаечным ключом.
Наружный блок Хладагент Внутренний блок
Труба газовой
A
линии
Жидкостная труба
C
D
B
Вентиль
■ Замечания относительно гибких труб
Корпус вентиля
Конусная гайка
Ограничитель
Крышка
Шток клапана
Гибкие трубы следует использовать для внутренних блоков.
Угол изгиба не должен превышать 90 градусов.
При возможности изгиб должен располагаться в середине трубы, при этом радиус изгиба должен быть как
можно больше.
Гибкую трубу не следует сгибать более 3 раз.
7
Page 10

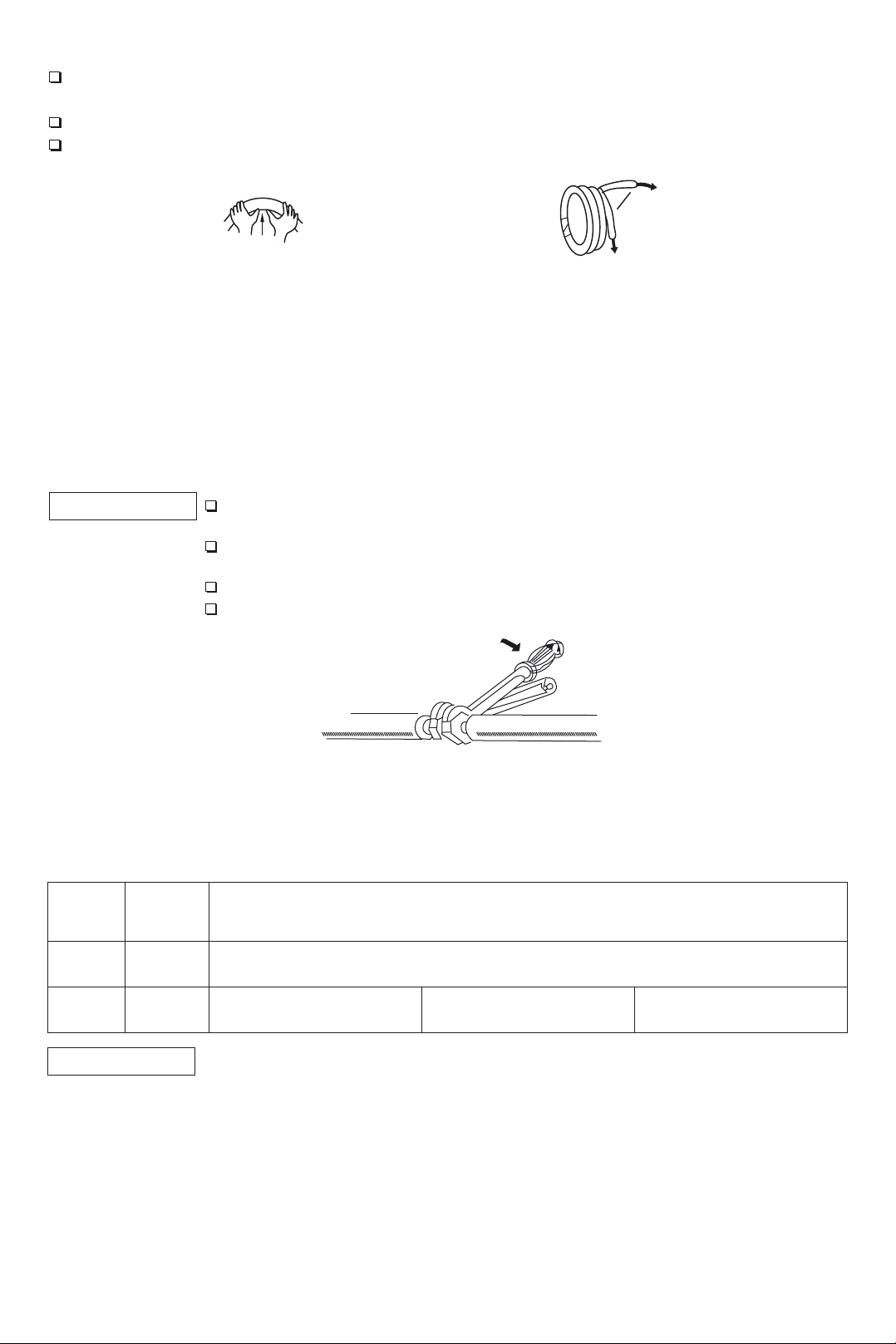

■ Гибка тонких труб
При гибке откройте трубу, прорезав зазор в теплоизоляции изгибаемой трубы (после из-
гиба оберните трубу мягкой лентой).
Для предотвращения деформации изгибайте трубу по как можно большему радиусу.
Для сгибания труб по малому радиусу используйте трубогиб. При гибке откройте трубу,
прорезав зазор в теплоизоляции изгибаемой трубы (после изгиба оберните трубу мягкой
лентой).
Изгибайте трубу с помощью
больших пальцев
Мин. Радиус сгиба 100 мм
Разверните трубу,
и выпрямите ее
2. Использование медных труб, приобретаемых отдельно
Полностью перекройте запорные вентили наружного блока (эти работы являются дополнительными). После присоединения трубы хладагента к внутреннему и наружному
бл
окам удалите воздух через отверстия для техобслуживания отсечных вентилей низкого
давления наружного блока. После удаления воздуха туго заверните гайки отверстия для
техобслуживания.
3. Для полного освобождения трубы хладагента,
• после выполнения указанных выше шагов (шага 1 или шага 2) следует полностью от-
крыть отсечные вентили наружного блока.
ПРИМЕЧАНИЕ
Прежде чем затянуть конусную гайку, смажьте трубу и прилегающую по-
верхность маслом для холодильных установок.
После присоединения убедитесь в отсутствии течи с помощью мыльной
воды или течеискателя.
Теплоизолируйте соединения внутреннего блока.
Для соединения труб используйте два ключа.
Динамометрический ключ
Ключ
Наружный блок
Внутренний блок
4. Заполнение хладагентом
Количество хладагента в расчете на трубопровод длиной 5 м указано в технической табличке на корпусе устройства. Если вы используете более длинный трубопровод, количество дополнительного хладагента определяется по следующей таблице.
Длина
трубы
хлад-
агента
Менее 5 м
Более 5 м
Способ
вакууми-
рования
С помощью
вакуумного
насоса
С помощью
вакуумного
насоса
Дополнительное количество заправляемого хладагента
———
Жидкостная труба: Ø6,35
R22: (Длина трубы – 5) x 30 г/м
R410А: (Длина трубы – 5) x 20 г/м
Жидкостная труба: Ø9,52
R22: (Длина трубы – 5) x 60 г/м
R410А: (Длина трубы – 5) x 40 г/м
Жидкостная труба: Ø12,7
R22: (Длина трубы – 5) x 80 г/м
R410А: (Длина трубы – 5) x 60 г/м
ПРИМЕЧАНИЕ
Если вы используете трубы, приобретенные на местном рынке, применяйте такой же теплоизоляционный материал, какой входит в комплект
пост
авки (толщиной не менее 12 мм)
8
Page 11

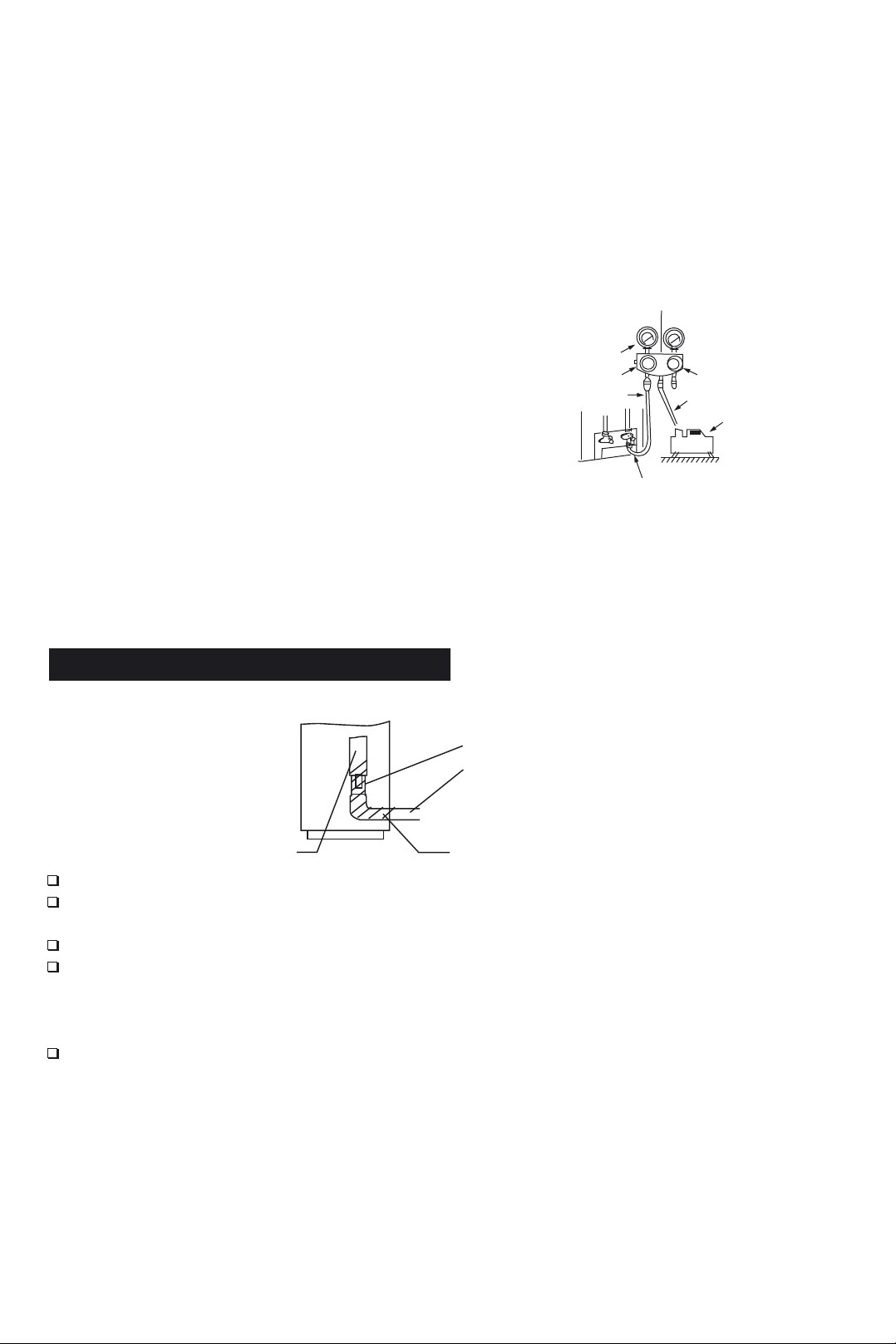

5. Вакуумирование
С помощью вакуумного насоса
(Методы использования распределителя см. в его инструкции по эксплуатации). )
1. Полностью затяните конусные гайки, полумуфты A, B, C, D, подключите заправочный
шланг распределителя к сервисному штуцеру вентиля низкого давления трубы газовой
линии.
2. Присоедините к вакуумному насосу полумуфту для заправочного шланга.
3. Полностью откройте рукоятку низкого давления (Lo) распределителя.
4. Включите вакуумный насос на вакуумирование. После начала вакуумирования немно
го отверните конусную гайку вентиля Lo трубы газовой линии и убедитесь в том, чт
здух всасывается. (Звук работы вакуумного насоса изменяется и вакуумметр пока-
во
зывает «0», а не отрицательное значение).
5. После завершения вакуумирования полностью
перекройте рукоятку Lo распределителя и отключите вакуумный насос.
Проводите вакуумирование не менее 15 мин. Убедитесь в том, что показания вакуумметра соответствуют –760 мм рт. ст. (–1x105 Па).
6.
Поверните шпиндель вентиля В примерно на 45°
–760 мм рт. ст.
Вентиль распределителя
Рукоятка Lo Рукоятка Hi
Заправочный
шланг
Манометр
Заправочный шланг
Вакуумный насос
против часовой стрелки на 6–7 секунд после выхода газа, затем затяните конусную гайку. Убедит
, что показания манометра немного превыша-
в том
есь
Вентиль низког
о давления
ют величину атмосферного давления.
7.
Отсоедините заправочный шланг от полумуфты
низкого давления.
8. Полностью откройте вентили В и А.
9. Плотно затяните крышки вентилей.
о
-
СОЕДИНЕНИЕ ДРЕНАЖНОЙ ТРУБЫ
Дренажная труба внутреннего блока
Герметик
Дренажная труба
Дренажная труба
Дренажная труба подсоединяется к выходному патрубку снизу.
Для соединения со дренажным шлангом подходит жесткая труба из ПВХ (с наружным диа-
метром 26 мм), которую можно приобрести на местном рынке.
Соедините дренажный шланг с дренажной трубой и закрепите его лентой.
Если соединение дренажной трубы находится в помещении, во избежание образования
конденсата, связанного с прохождением воздуха, необходимо обернуть трубу теплоизоляционным материалом (полиэтилен с удельной массой 0,03 толщиной не менее 9 мм)
и зафиксировать его клейкой лентой.
После подсоединения дренажной трубы проверьте, хорошо ли стекает вода и нет ли те-
чей.
Во избежание образования конденсата и стекания капель воды труба хладагента и дре-
■
нажная труба должны быть теплоизолиров
Лента для обмотки труб
аны.
9
Page 12

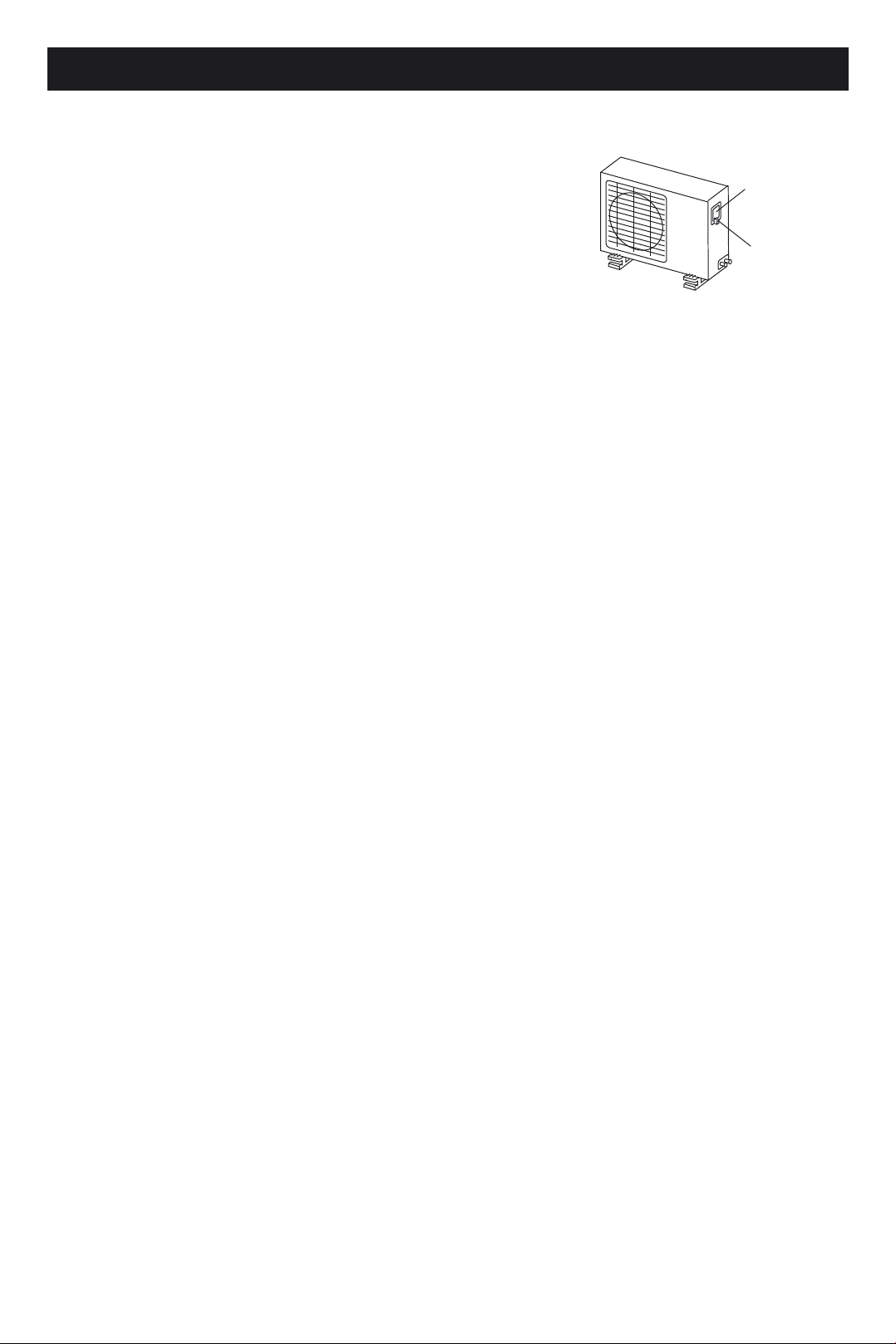

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
1. ПОДКЛЮЧЕНИЕ ПРОВОДОВ
1. Отверните винт и снимите с блока крышку панели управ-
ления.
Подсоедините кабели к клеммам с соответствующими
2.
номерами на клеммных колодках внутреннего и наружного блоков.
Закрепите кабель в электрощитке с помощью кабельного
3.
зажима.
4. Закрепите винтом крышку панели управления в исход-
ном положении.
Подключите провода в соответствии со схемой соединений, находящейся на боковой
5.
панели кондиционера.
5. Следуйте указаниям в этой инструкции, и не пытайтесь изменять схему подключения.
ОСТОРОЖНО!
Неправильное подключение проводки может привести к отказу некоторых компонентов
электрической системы. Кондиционер должен быть надежно заземлен.
Крышка
Винт
10
Page 13
Примечание. В комплект поставки некоторых моделей включен кабель питания с вилкой.
Сетевая розетка должна соответствовать этой вилке.
Номинальный ток
Модель Параметры электропитания
< 30 000 Бте/ч
30000–48000 Бте/ч 63/50 A Ø4 мм
> 48 000 Бте/ч 63/50 A Ø6 мм
30000–48000 Бте/ч 380~420 В, 50 Гц
> 48 000 Бте/ч
220~415 В, 50 Гц
или
208~230 В перем. тока, 60 Гц
или
380~420 В перем. тока, 60 Гц
(выключатель/
предохранитель)
32/25 A Ø2,5 мм
16/16 A Ø1,5 мм
32/25 A Ø2,5 мм
Сечение
кабеля питания
2
2
2
2
2
ПРИМЕЧАНИЕ. Напряжение в сети должно соответствовать номинальному
напряжению питания кондиционера.
5-3. Проверка электробезопасности
После завершения монтажа выполните проверку электробезопасности.
1. Сопротивление изоляции
Сопротивление изоляции должно быть выше 2 МОм.
2. Заземление
После завершения монтажа заземления осмотрите его цепи и измерьте сопротивление заземления соответствующим прибором. Убедитесь в том, что величина сопротивления заземления не превышает 4 Ом.
3. Проверка отсутствия утечки (выполняется во время тестового запуска).
После завершения монтажа, во время тестового запуска электрик может использовать
мультиметр или аналогичный прибор для проверки отсутствия утечки. Немедленно
отключите кондиционер при ее наличии. Выполните проверку цепей и устраните повреждения.
ТЕСТОВЫЙ ЗАПУСК
Тестовый запуск выполняется после завершения проверки электробезопасности, а также
проверки на отсутствия течи хладагента. Продолжительность тестового запуска должна
составлять более 30 минут.
1. Включите блок.
2. Нажмите кнопку TEST RUNNING на панели управления, и система войдет в режим
тестирования.
3. В ходе теста убедитесь в правильной работе всех функций. Обратите особое внима
ние на функционирование дренажной системы внутреннего блока.
4.
Для остановки режима тестирования снова нажмите кнопку TEST RUNNING и удерживайте ее нажатой, пока не погаснет индикат
ор.
-
11
Page 14
ПРИМЕЧАНИЕ
1. Обращайте внимание на окружающие условия (температура окружающей среды, пря-
мые солнечные лучи, дождь и т.п.).
2. В качестве сечения металлических жил указана минимальная величина. Во избежание
возникновения проблем с питанием для кабеля питания рекомендуется использовать
большее сечение.
3. Заземляйте внутренний и наружный блоки.
4. Эта таблица приводится лишь в качестве примера. При подключении электропроводки
следуйте соответствующим региональным нормативам.

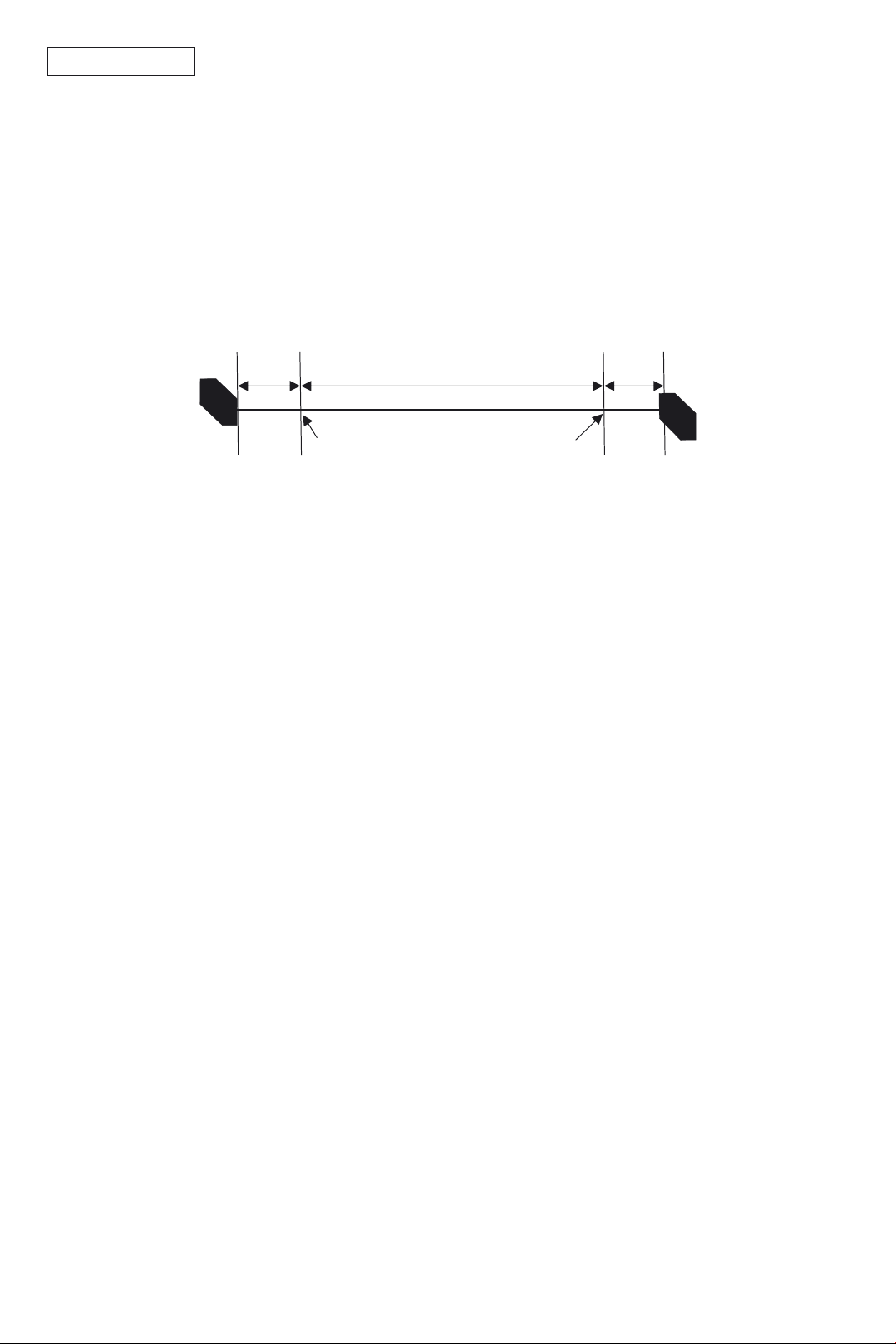

Длина силового провода и соединительного провода между внутренним и наружным бло
ками (на следующем рисунке показана соответствующая длина).
Внутренний
блок
120 см
Расстояние между внутренним
и наружным блоками
од внутреннего
Вх
блока
Вход
наружного блока
100 см
Наружный
блок
-
12
Page 15
Page 16
В целях улучшения качества продукции конструкция и технические характеристики
могут изменяться без предварительного уведомления. Более подробную информацию можно получить у дистрибьютора или производителя.
Loading...
