КОНДИЦИОНЕР ВОЗДУХА
Руково
тво по
дс
монтажу и эксплуатации
Сплит-система с внутренним блоком настенного типа
Модели:
Внутренние блоки:
RK-07ENT5
RK-09ENT5
RK-12ENT5
RK-18ENT5
RK-24ENT5
Наружные блоки:
RK-07ENT5E
RK-09ENT5E
RK-12ENT5E
RK-18ENT5E
RK-24ENT5E
Благодарим Вас за приобретение нашей продукции.
Просим внимательно ознакомиться с данным руководством
и сохранить его для дальнейшего использования. В случае утери руководства,
пожалуйста, обратитесь в нашу компанию: посетите наш сайт www.dantex.ru
или отправьте письмо на электронную почту [email protected].
Page 2
Данный знак предупреждает о том, что данный продукт не может быть
утилизирован с другими бытовыми приборами на территории ЕС. Во
избежание нанесения ущерба экологии и здоровью людей и животных
необходимо строго следовать правилам утилизации и переработки для
данного типа продукции для того, чтобы материал, из которого изготовлен
продукт, мог быть использован повторно. Для возврата отработанного
устройства воспользуйтесь системами сбора и переработки отходов либо
обратитесь к местному дилеру, у которого данное устройство было куплено.
Специалисты сервисного центра отправят продукт на экологически безопасную
переработку.
Page 3
СОДЕРЖАНИЕ
Меры предосторожности и рекомендации по установке
Устройство кондиционера
Дисплей внутреннего блока
Пульт дистанционного управления

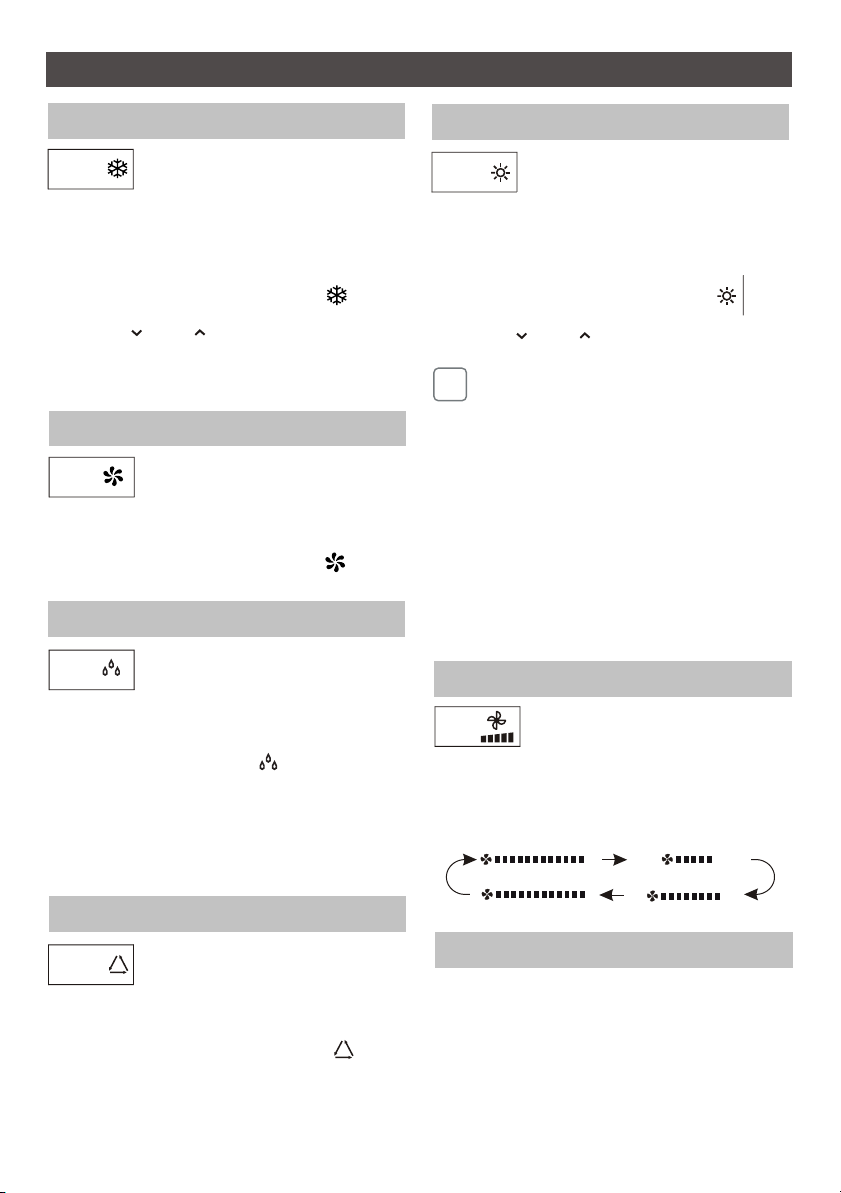

Инструкция по эксплуатации

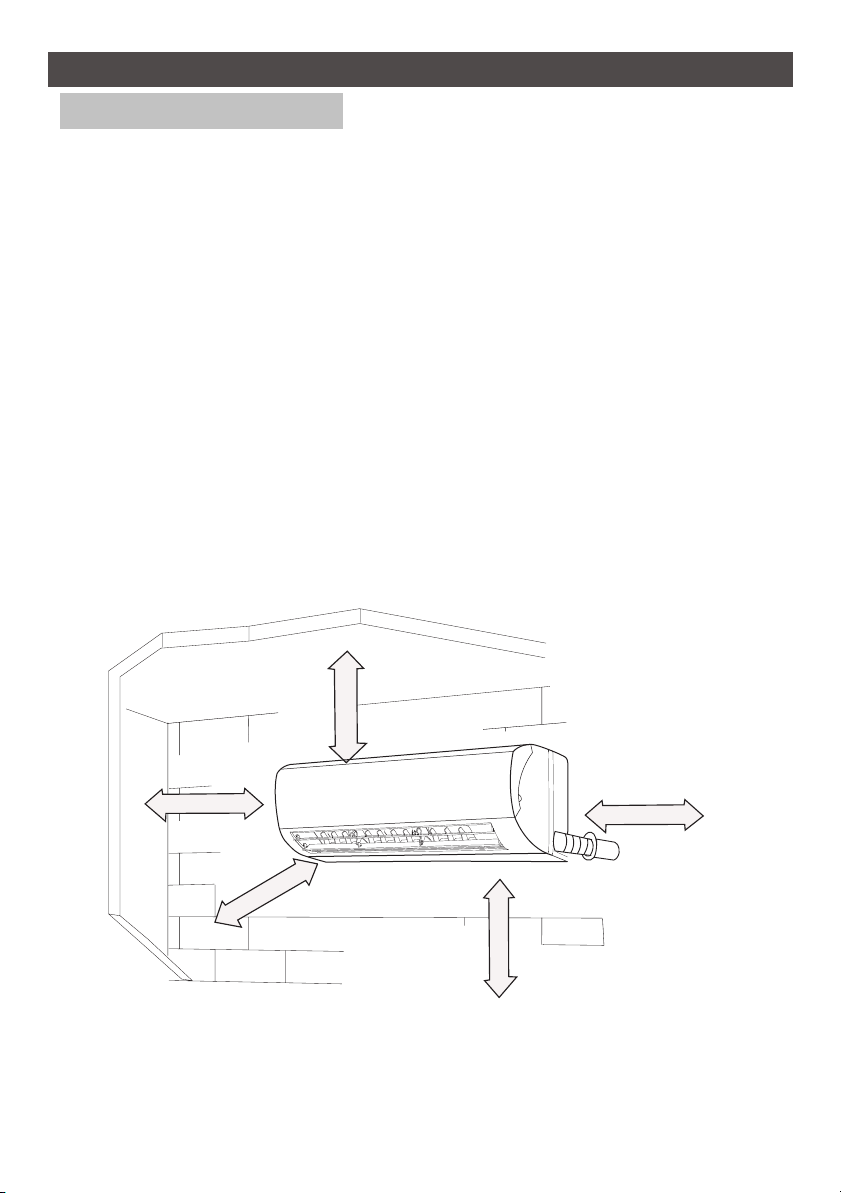

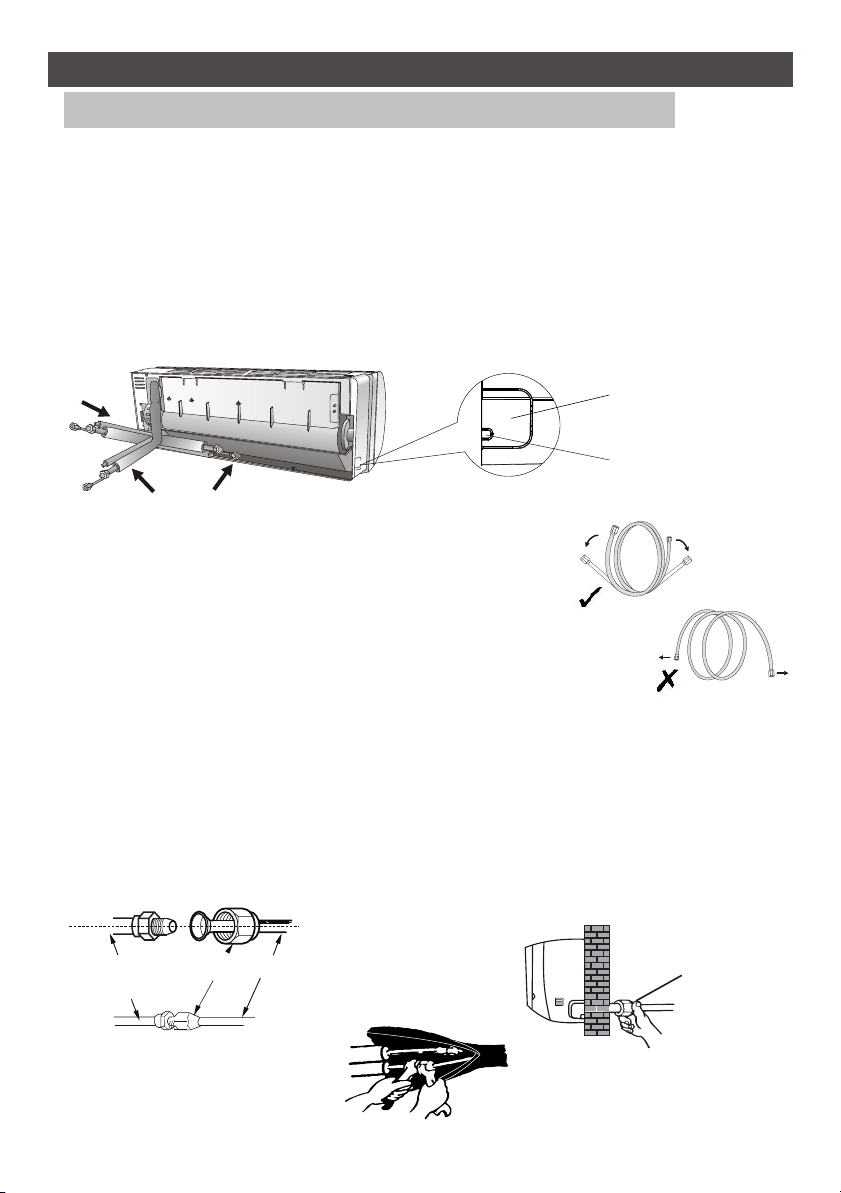

Монтаж внутреннего блока

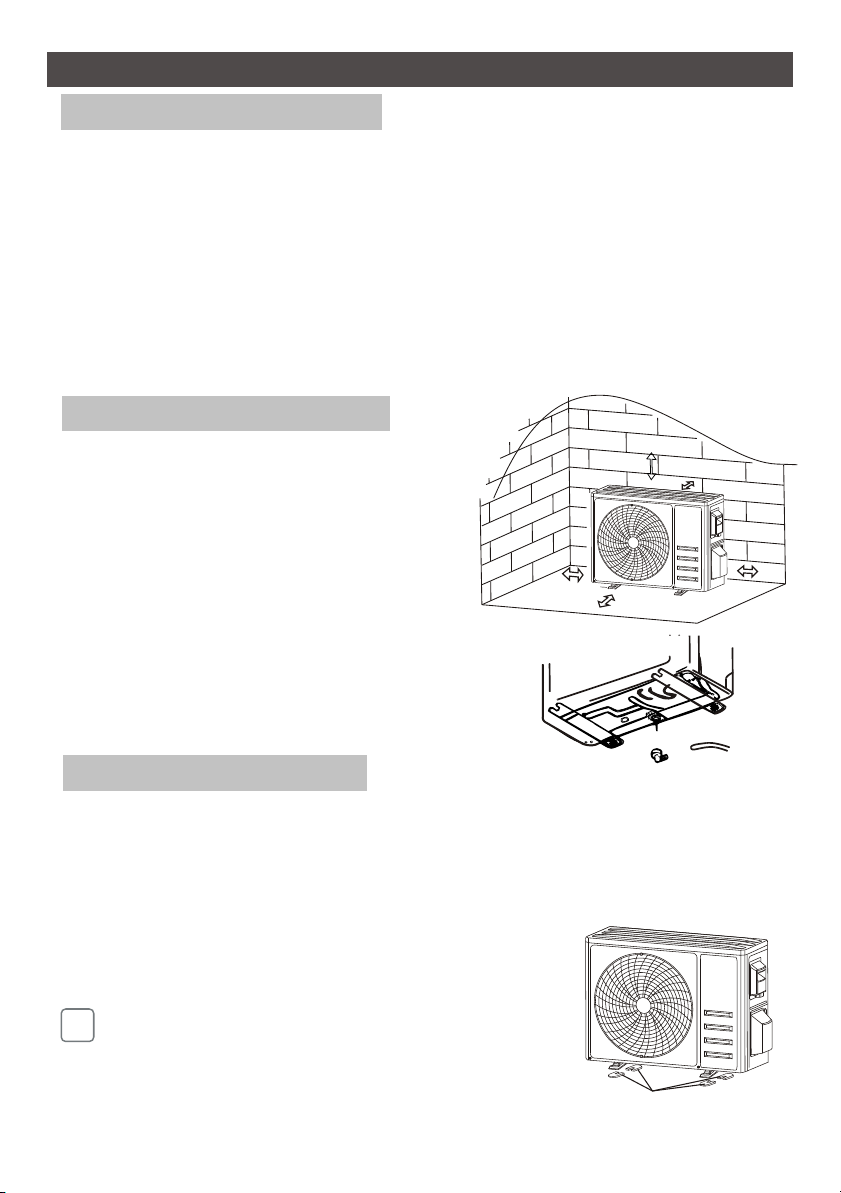

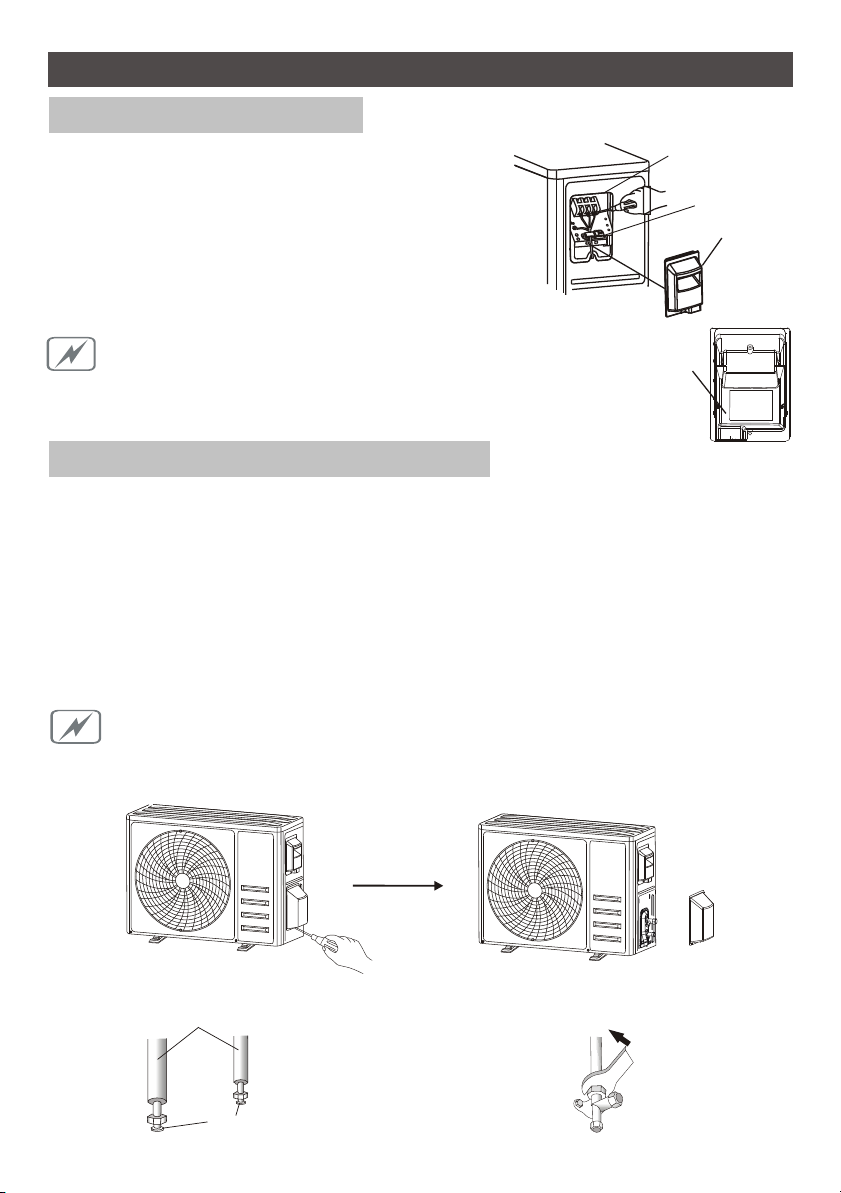

Монтаж наружного блока
Пробный запуск
Техническое обслуживание

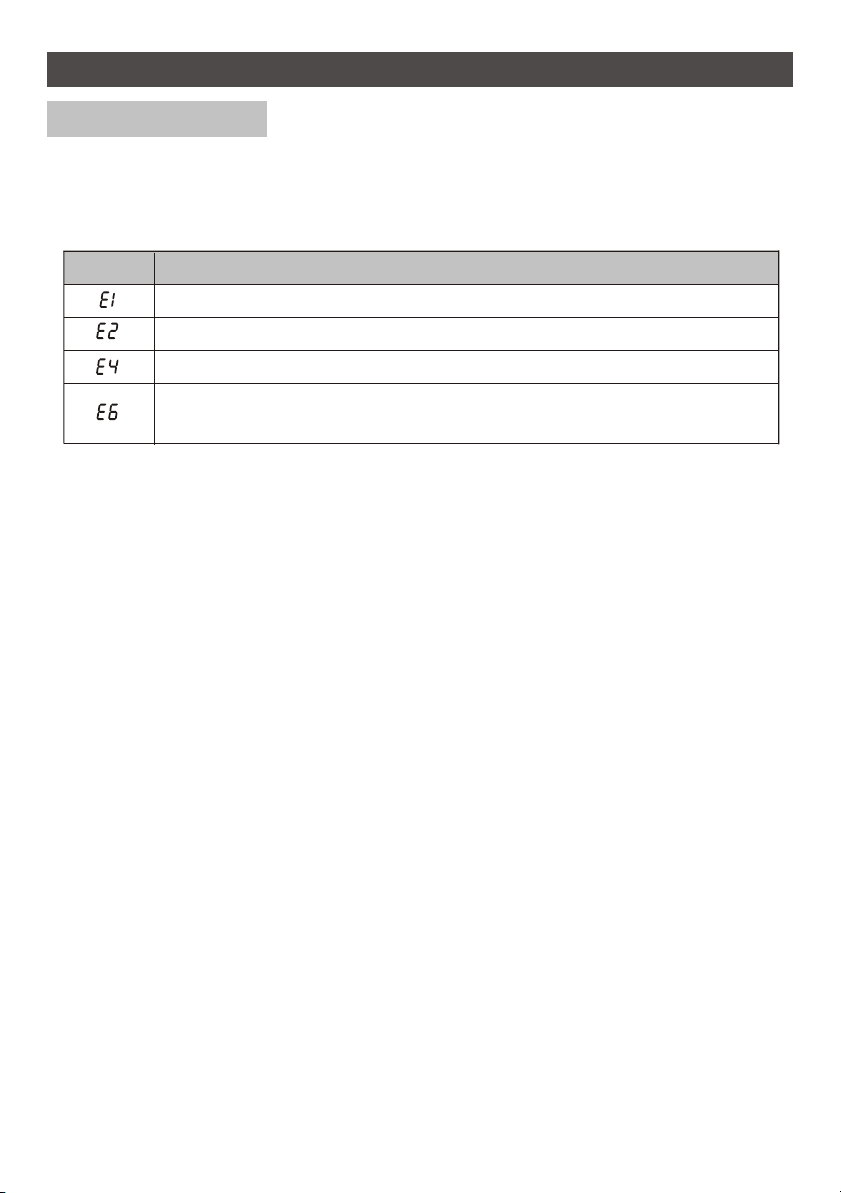

Устранение неисправностей

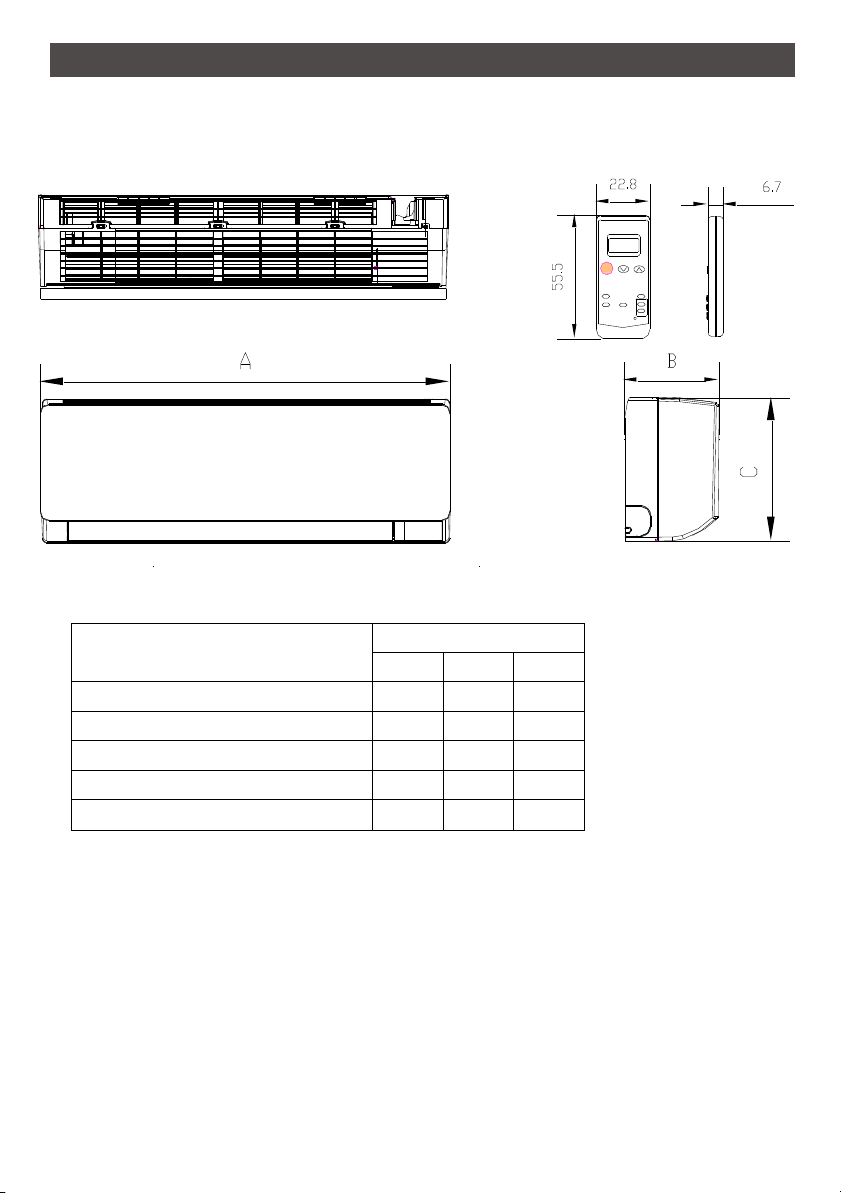

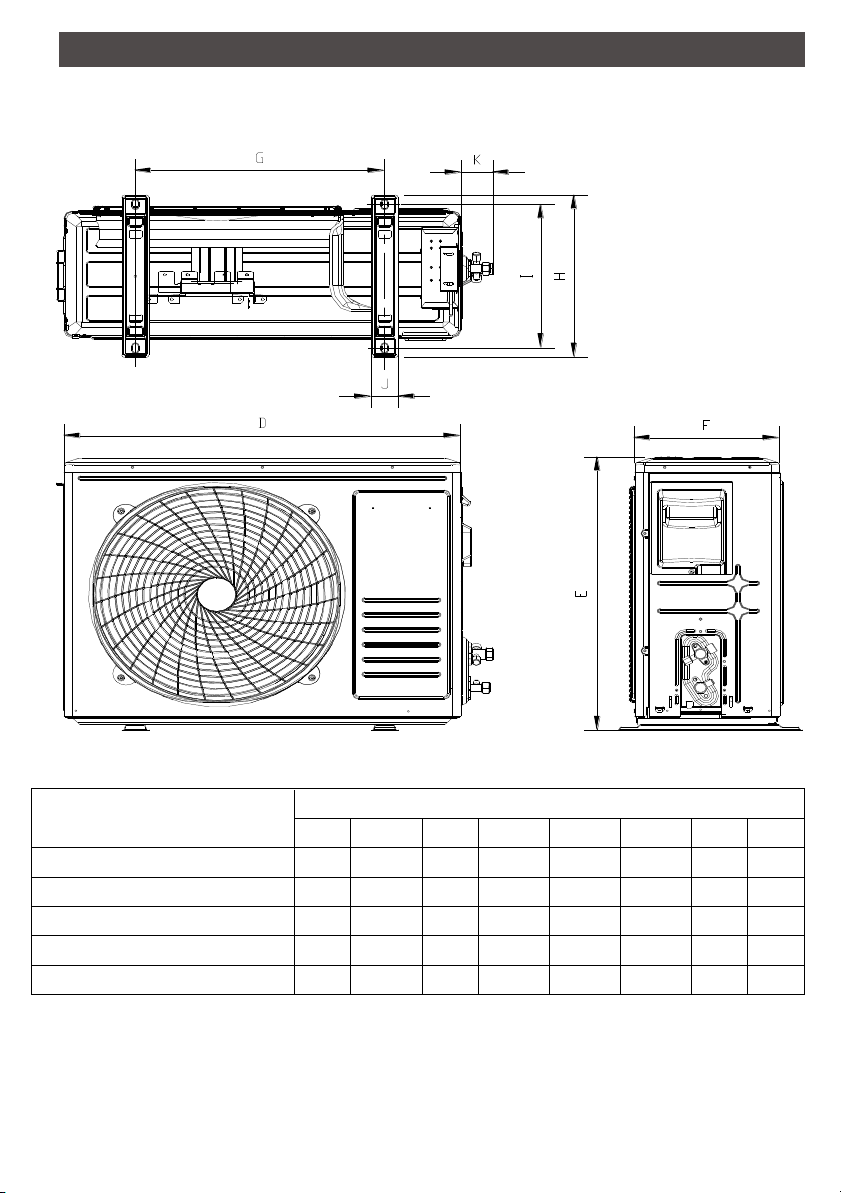

Габаритные размеры

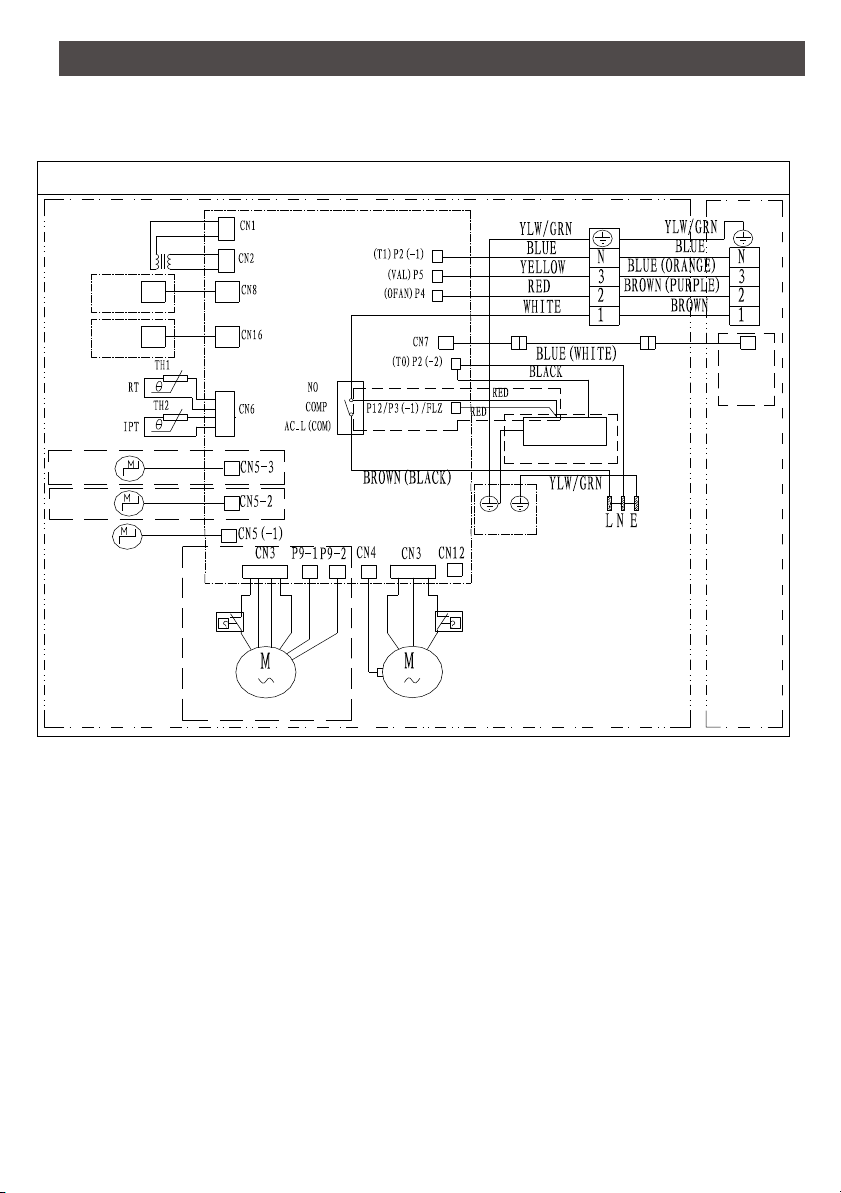

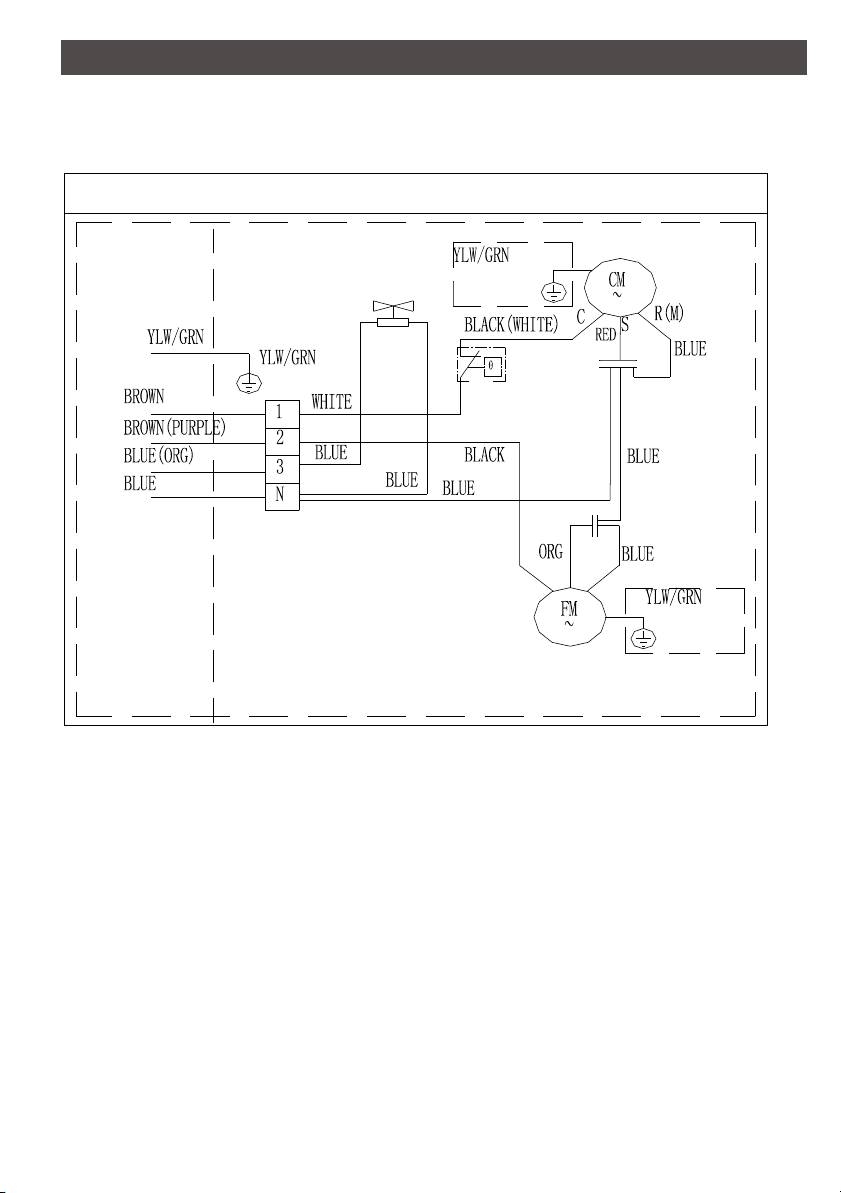

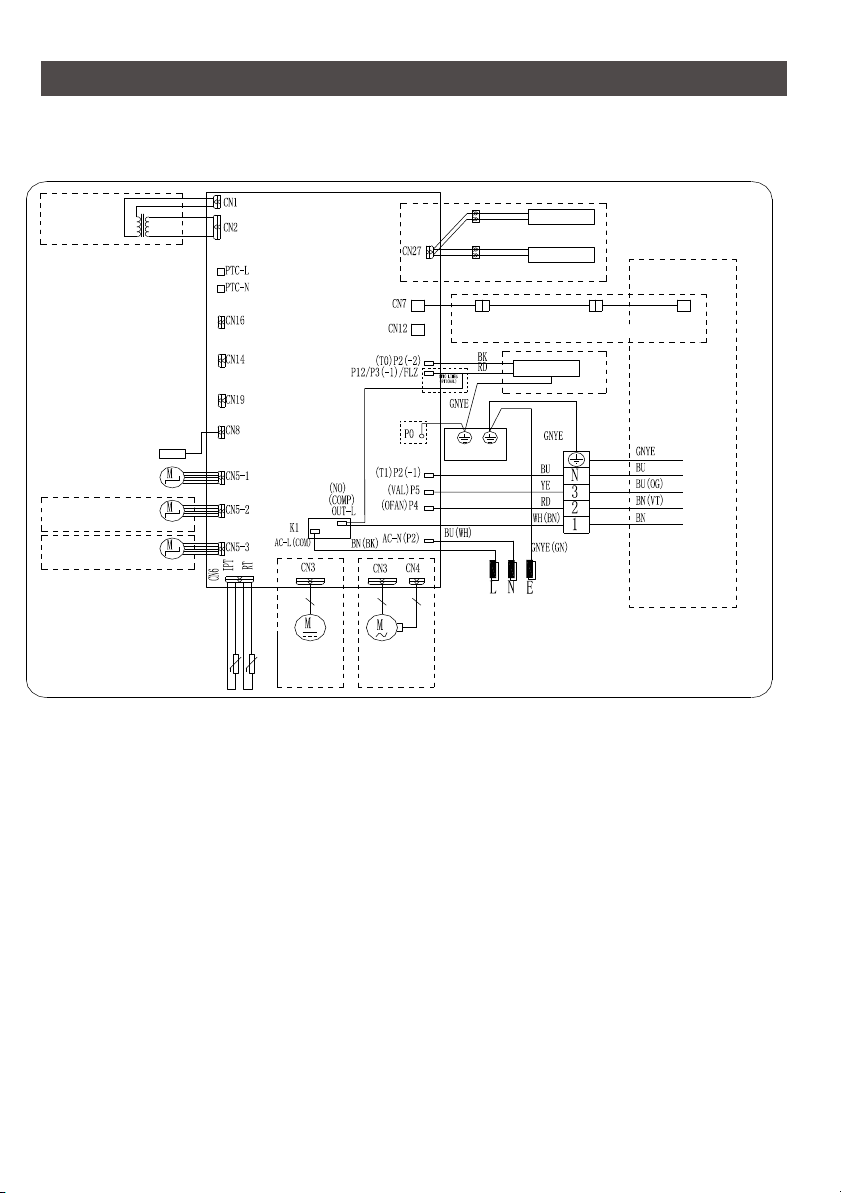

Электрические схемы
............................................................................................................................26
.............................................................................................................6
..........................................................................................................7
.............................................................................................8
......................................................................................................15
........................................................................................................17
...........................................................................................................23
..........................................................................................................28
..........................................................................................................29
.....................................................................................................................31
....................................................................................................................33
..........................................................4
Page 4
МЕРЫ ПРЕДОСТОРОЖНОСТИ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
4
ВНИМАНИЕ!
Требования, несоблюдение которых
может привести к серьезной травме или
смерти.
ОСТОРОЖНО!
Требования, несоблюдение которых может
привести к поражению электрическим током
или серьезному повреждению оборудования.
ВНИМАНИЕ!
Внимательно прочитайте данную инструкцию перед установкой и эксплуатацией кондиционера,
если у вас возникнут вопросы обращайтесь к официальному дилеру DANTEX.
Кондиционер должен быть установлен в соответствии с действующими нормами и правилами.
Монтаж кондиционера должен осуществляться квалифицированными специалистами
обладающими необходимыми навыками.
Пользуйтесь кондиционером строго в соответствии с данной инструкцией. В данном руководстве
не рассматривается возникновение всех возможных внештатных ситуаций при различных условиях
эксплуатации, как и в случаях обращении с другими бытовыми электроприборами,
руководствуйтесь здравым смыслом и будьте осторожны при использовании и техническом
обслуживании кондиционера.
Кондиционер не осуществляет приток свежего воздуха в помещение в котором он установлен.
Чаще проветривайте помещение, особенно если в помещении работают приборы на жидком
топливе, которые снижают количество кислорода в воздухе.
Не храните бензин, спирт и другие летучие и легковоспламеняющиеся жидкости вблизи
кондиционера.
Не оставляйте рядом с кондиционером баллоны находящиеся под давлением
(аэрозоли, лаки для волос и т.п.).
Не допускайте детей в рабочую зону во время установки внутреннего и наружного блоков
кондиционера.
Данное устройство может использоваться детьми в возрасте от 8 лет и старше, а также людьми с
ограниченными физическими и умственными способностями, строго при условии, что эксплуатация
устройства осуществляется под присмотром ответственных лиц, ознакомившихся со всеми мерами
технической безопасности.
Не устанавливайте кондиционер вблизи источников тепла.
Не допускается установка кондиционера в местах с повышенной влажностью (ванные комнаты,
зимние сады).
Чтобы избежать сильной коррозии кондиционера, не устанавливайте наружный блок в местах
возможного попадания на него соленой морской воды.
Кондиционер должен быть установлен с использованием надежных удерживающих кронштейнов.
Удостоверьтесь, что основание наружного блока надежно закреплено.
Удостоверьтесь, что воздух не попадает внутрь контура заполненного хладагентом, нет ли утечки
хладагента после каких-либо работ, проведенных с кондиционером.
После установки кондиционера запустите пробный рабочий цикл и проверьте основные
рабочие параметры.
Не позволяйте детям играть с устройством.
Не позволяйте детям самостоятельно производить очистку и обслуживание устройства.
Не засовывайте посторонние предметы в воздухозаборные и раздающие решетки кондиционера.
Это опасно, т.к. вентилятор вращается с высокой скоростью.
Не охлаждайте и не нагревайте воздух очень сильно в помещении, где находятся дети
или инвалиды.
Упаковочный материал может быть использован для повторной переработки. Отработавший свой
срок службы кондиционер следует доставить в центр по утилизации отходов.
Page 5
МЕРЫ ПРЕДОСТОРОЖНОСТИ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
5
ОСТОРОЖНО!
Кондиционер должен быть установлен в соответствии с действующими нормами и правилами.
Прокладка линий электропитания должна быть выполнена согласно электротехническим требованиям
региона установки.
Для включения и выключения кондиционера используйте кнопку ВКЛ./ВЫКЛ. (ON/OFF) на пульте
управления или кнопку, расположенную на внутреннем блоке.
Убедитесь, что кондиционер находится в выключенном состоянии, прежде чем вытащить вилку
из розетки.
Убедитесь, что напряжение в сети соответствует рабочему напряжению оборудования заявленному в
инструкции к кондиционеру или указанному на табличке с техническими данными.
Все кабели и розетки должны соответствовать техническим характеристикам прибора и
электрической сети.
Выключатель и разъем электропитания должны содержаться в чистоте.
Вставьте вилку в розетку правильно и до конца, чтобы избежать риска поражения электрическим
током или возгорания из-за плохого контакта.
Если поврежден кабель питания, он должен быть заменен производителем, авторизованной
сервисной службой или квалифицированным специалистом, во избежание серьезных травм.
Удостоверьтесь, что вилка подходит к розетке, если не подходит, замените розетку или вилку в
соответствии с требованиями национальных стандартов.
При установке кондиционера необходимо предусмотреть на линии электропитания устройство
автоматического отключения по высокому току и по току короткого замыкания (автоматический
выключатель) соответствующего номинала, согласно действующим национальным нормам и
правилам, а так же устройство защитного отключения по току утечки.
Кондиционер должен быть надежно заземлен.
При осуществлении ремонтных работ кондиционер следует отключить от электросети.
Номинальное значение тока плавкого предохранителя, установленного на плате кондиционера
- 3,15А /250 В.
Не допускается использование кондиционера с установленным предохранителем,
несоответствующего номинала или с перемычкой.
После установки кондиционера электрическая вилка должна находиться в доступном месте.
Page 6

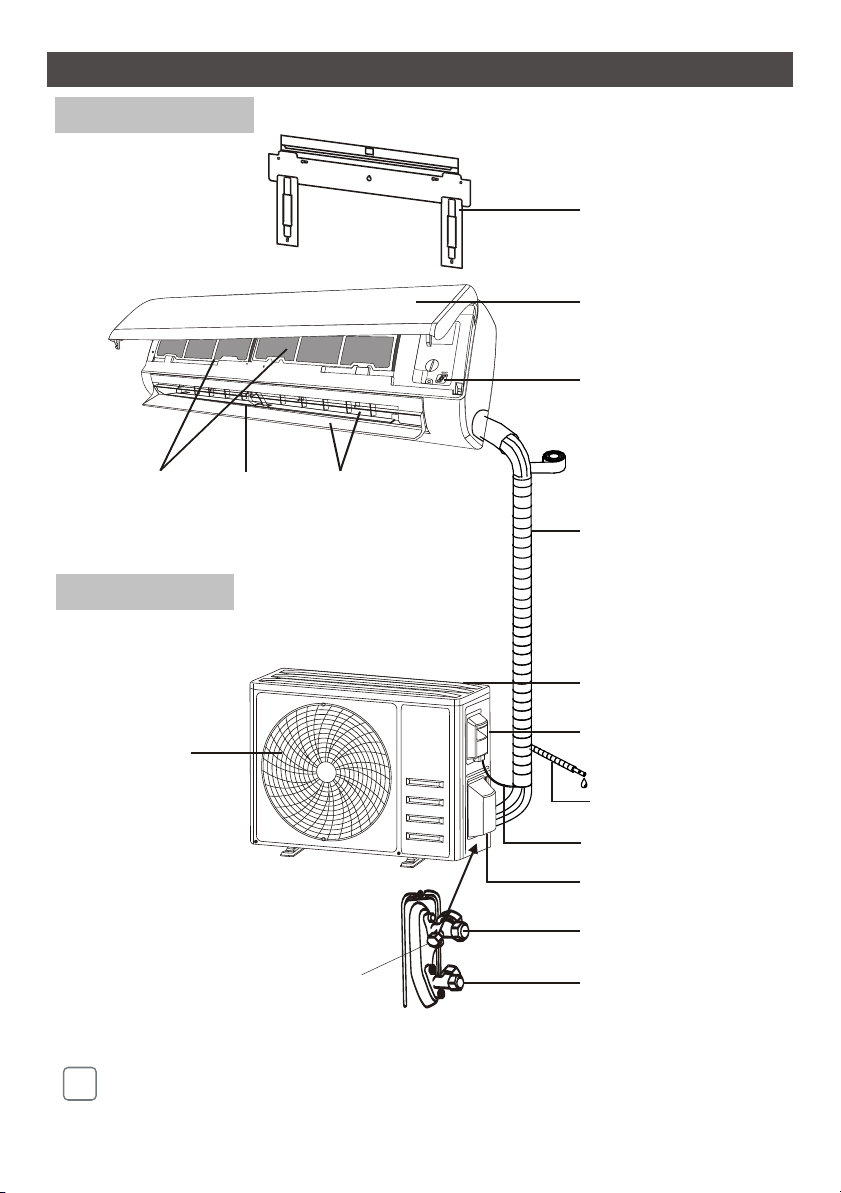

УСТРОЙСТВО КОНДИЦИОНЕРА
6
Внутренний блок
Монтажная пластина
Передняя панель
Аварийная кнопка
Воздушный
фильтр
Наружный блок
Выход воздуха
Вход
воздуха
Сервисный порт
Вид портов без защитной крышки
Жалюзи направления
потока воздуха
Трубы хладогента
Вход воздуха
Крышка блока
электроподключений
Трубка отвода дренажа
Кабель электропитания
Защитная крышка портов
Клапан газовой линии
Клапан жидкостной
линии
ПРИМЕЧАНИЕ. Представленное изображение лишь в общих чертах отображает
строение наружного блока. Реальное расположение компонентов может
отличаться от представленного на изображении выше.
Page 7

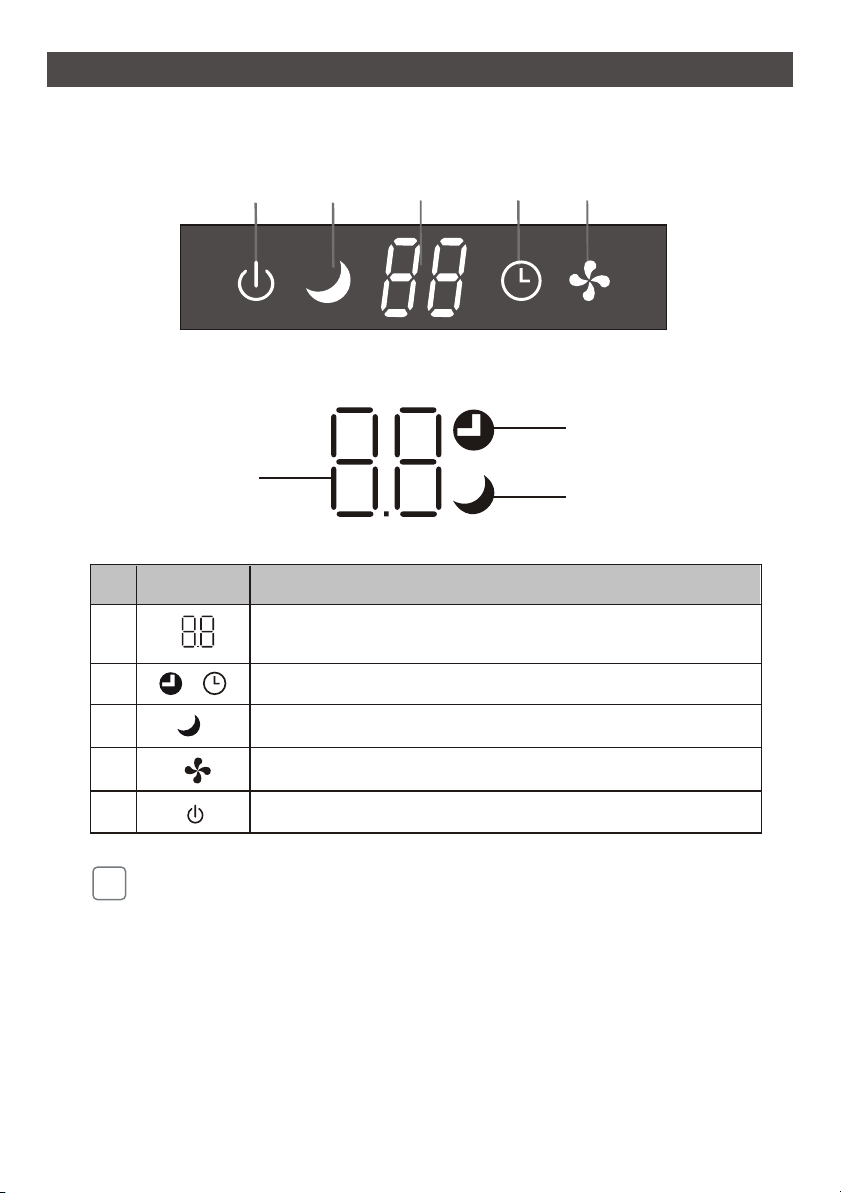

ДИСПЛЕЙ ВНУТРЕННЕГО БЛОКА
7
№
1
2
3
4
5
3
1
ϭ
Символ Описание
Установленная температура /время таймера/код ошибки.
Горит при активировании режима таймера.
Горит при активировании спящего режима.
Горит при включенном блоке.
42
Ϯ
ϯ
5
ПРИМЕЧАНИЕ. Форма и положение переключателей и индикаторов могут
отличаться в зависимости от модели, но их функции одинаковы.
Горит, если электропитание подключено к блоку.
Page 8

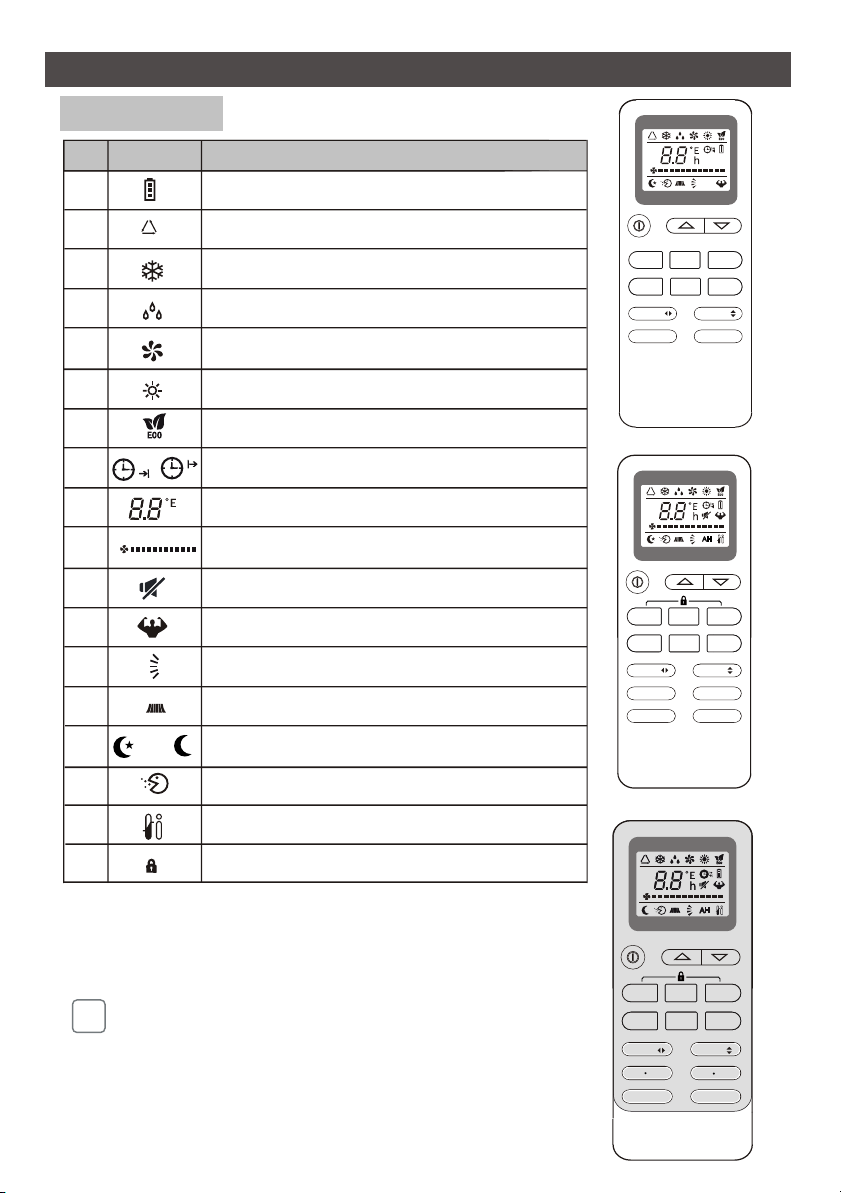

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
8
Дисплей пульта ДУ
Индикатор
№
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Описание
Уровень заряда.
Автоматический режим.
Режим охлаждения.
Режим осушения.
Режим вентиляции.
Режим обогрева.
ECO режим.
Таймер включен.
Установленная температура.
Скорость вращения вентилятора:
Авто /низкая / средняя / высокая.
Бесшумный режим работы.
Тихий TURBO.
Автоматическая работа горизонтальных жалюзи.
Автоматическая работа вертикальных жалюзи.
or
Спящий режим.
MODE
FAN
SWING
MODE
FAN
SWING
ECO
SLEEP
ECO
SLEEP
TIMER
DISPLAY
SWING
TURBOHEALTH
TIMER
DISPLAY
SWING
TURBOMUTE
HEALTHI FEEL
16
17
18
ПРИМЕЧАНИЕ.
Дисплей и некоторые функции пульта дистанционного
управления могут отличаться в зависимости от
Функция ионизации воздуха.
Функция корректировки температуры датчика.
Блокировка кнопок пульта.
модели.
MODE
FAN SLEEP
SWING
MUTE HEALTH
ECO TIMER
DISPLAY
SWING
IFEEL CLEAN
I SETTURBO
Page 9
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
9
Описание кнопок пульта ДУ
№
10
11
12
13
14
К нопка
1
2
3
4
5
6
7
8
9
MODE
ECO
TURBO
FAN
TIMER
SLEEP
DISPLAY
SWING
SWING
I FEEL
MUTE
Функ ция
Включение/выключение кондиционера.
Увеличивает заданную температуру, время вкл/выкл по таймеру.
Уменьшает заданную температуру, время вкл/выкл по таймеру.
Выбор режима работы (AUTO, COOL, DRY, FAN, HEAT).
Включение/выключение ECO функции.
Включение/выключение TURBO режима (максимальной мощности).
Выбор скорости вращения вентилятора (авто/низкая/средняя/высокая).
Установка времени включения/выключения кондиционера по таймеру.
Включение/выключение спящего режима.
Включение/выключение подсветки дисплея.
Включение/выключение автоматической работы горизонтальных жалюзи.
Включение/выключение автоматической работы вертикальных жалюзи.
Включение/выключение функции I FEEL.
Включение/выключение тихого режима.
MODE + TIMER
15
CLEAN
16
17
HEALTH
I SET
18
ПРИМЕЧАНИЕ.
Дисплей и некоторые функции пульта дистанционного управления могут отличаться в
зависимости от модели.
Форма и положение кнопок и индикаторов могут отличаться в зависимости от модели.
Корректный прием сигнала от дистанционного ПУ подтверждается звуковым сигналом.
Включение/выключение блокировки кнопок ПУ.
Включение/выключение функции самоочистки (опция).
Включение/выключение функции ионизации воздуха (опция).
Возобновление сохраненных параметров (режим работы, заданная
температура, скорость вращения вентилятора).
Page 10
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
10

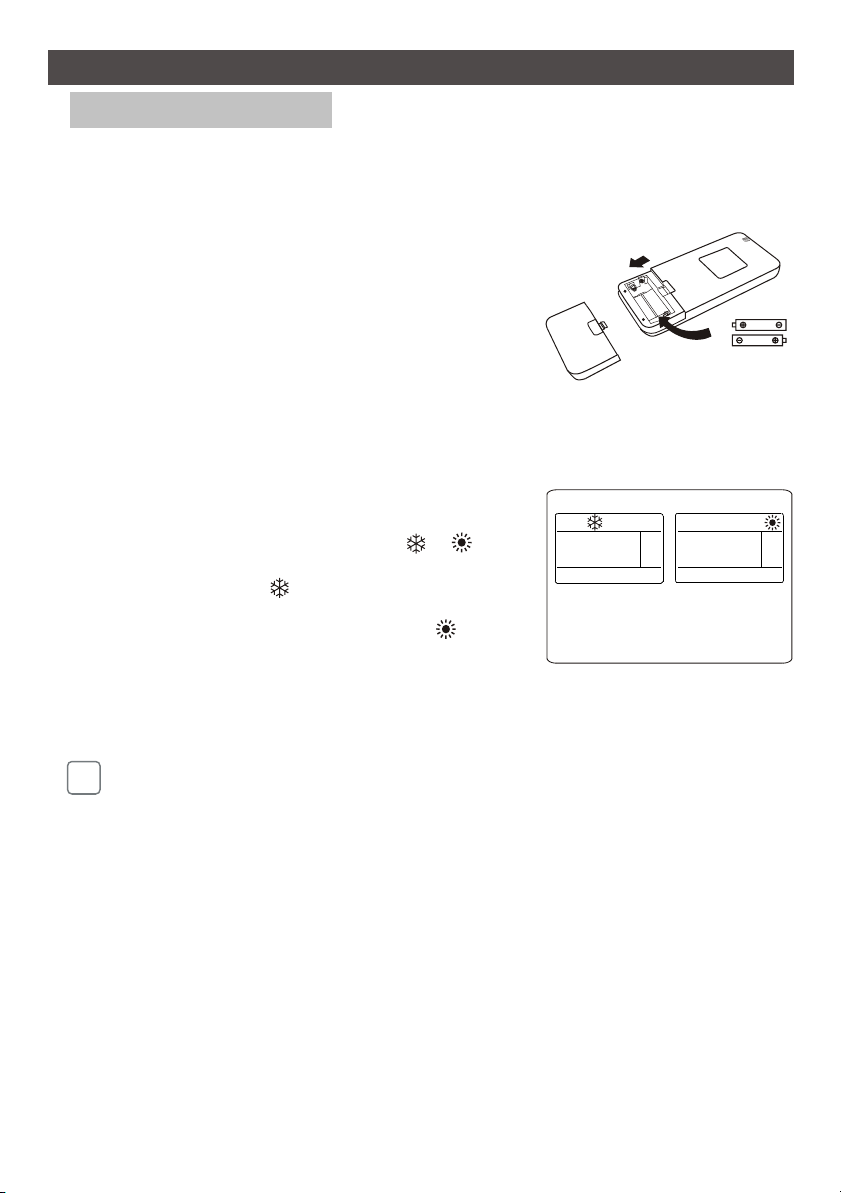

Замена батареек в пульте ДУ
Снимите крышку отсека батареек, сдвинув её по стрелке.
Вставьте новые батарейки, проверив полярность (+ и –).
Задвиньте крышку на место.
Используйте две батарейки LR03 ААА (1,5 В).
Не используйте аккумуляторы.
Заменяйте старые батарейки новыми того же типа.
Заменяйте батарейки тогда, когда дисплей ПУ
перестает показывать четко или когда на дисплее
отобразится соответствующий индикатор.
Батарейки следует утилизировать в соответствии с
действующими правилами.
Когда вы впервые вставляете батарейки в пульт
дистанционного управления или меняете их, вам
необходимо запрограммировать дистанционный
пульт управления только на охлаждение или
охлаждение и обогрев.
Когда вы вставите батарейки, индикаторы и
начнут мигать. Если вы нажмете любую кнопку, когда
отображается индикатор , дистанционный ПУ
настроится на режим охлаждения. Если вы нажмете
любую кнопку, когда отображается индикатор , пульт
дистанционного управления настроится на режим
охлаждения и нагрева (см. рисунок справа).
ПРИМЕЧАНИЕ.
Направляйте дистанционный пульт управления на внутренний блок.
Между дистанционным пультом управления и приемником внутреннего блока не
должно быть штор, дверей и других предметов.
Не оставляйте дистанционный пульт управления под прямыми солнечными лучами.
Храните дистанционный пульт управления на расстоянии минимум 1 м от
телевизоров и других электроприборов.
8
Page 11
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
11
Режим ОХЛАЖДЕНИЯ
COOL
Для выбора режима охлаждения (COOL),
нажмите кнопку MODE несколько раз, пока на
дисплее ПУ не загорится индикатор .
Кнопкой или установите значение
температуры ниже, чем в помещении.
Функция охлаждения позволяет
кондиционеру одновременно
охлаждать помещение и
снижать влажность воздуха.
Режим ВЕНТИЛЯЦИИ (НЕ кнопка FAN)
FAN
Для выбора режима охлаждения (FAN),
нажмите кнопку MODE несколько раз, пока на
дисплее ПУ не загорится индикатор .
Режим вентиляции.
Режим ОСУШЕНИЯ
DRY
Для выбора режима осушения (DRY), нажмите
кнопку MODE несколько раз, пока на дисплее
ПУ не загорится индикатор .
В режиме ОСУШЕНИЯ устанавливается
минимальная скорость вращения вентилятора,
при этом отсутствует возможность выбора
температуры и скорости вращения вентилятора
внутреннего блока.
Функция осушения снижает
влажность воздуха в помещении.
Режим ОБОГРЕВА
HEAT
Для выбора режима обогрева (HEAT),
нажмите кнопку MODE несколько раз, пока на
дисплее ПУ не загорится индикатор .
Кнопкой или установите значение
температуры выше, чем в помещении.
ПРИМЕЧАНИЕ.
В режиме ОБОГРЕВА возможна
автоматическая активация цикла
размораживания, которое необходимо для
очистки конденсатора от инея и
восстановления его функции теплообмена.
Эта процедура обычно занимает от 2 до 10
минут. Во время размораживания
вентилятор внутреннего блока
останавливается. После размораживания
кондиционер автоматически переходит в
режим ОБОГРЕВА.
Функция обогрева позволяет
кондиционеру повышать
температуру воздуха в
помещении.
Функция выбора скорости (кнопка FAN)
FAN
Нажатие кнопки FAN, позволяет выбрать
скорость вращения вентилятора в следующем
порядке:
Функция выбора скорости
вращения вентилятора.
(Мигает)
автоматическая низкая
АВТОМАТИЧЕСКИЙ Режим
AUTO
Для выбора автоматического режима (AUTO),
нажмите кнопку MODE несколько раз, пока на
дисплее ПУ не загорится индикатор .
В автоматическом режиме выбор режима
работы кондиционера будет происходить
автоматически в зависимости от температуры
«уставки» и температуры в помещении.
Автоматический режим работы.
высокая средняя
Функция блокировки
Одновременное нажатие и удерживание в
течение 3 секунд кнопок MODE и TIMER
заблокирует кнопки дистанционного ПУ.
Повторно нажатие и удерживание в течение 3
секунд кнопок MODE и TIMER приведет к
разблокировке кнопок.
Page 12
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
12

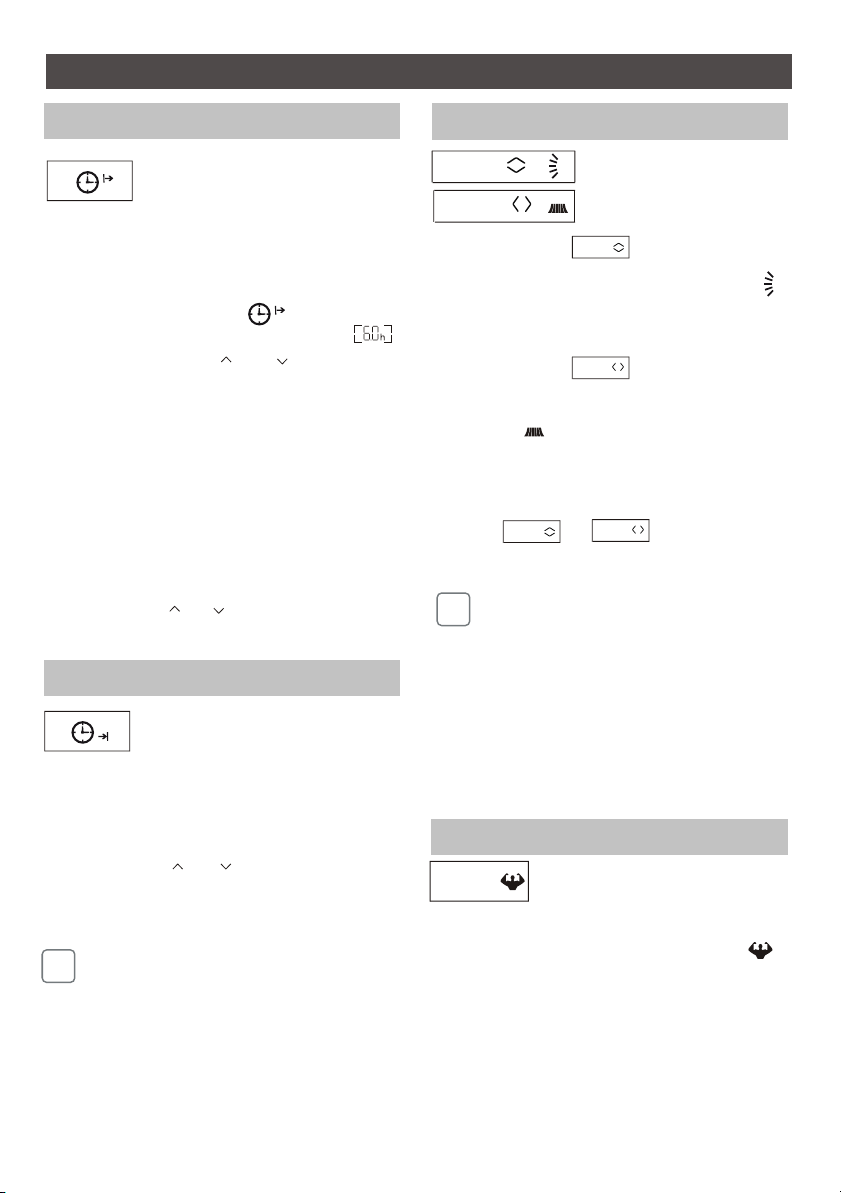

Включение по таймеру (TIMER) Функция SWING
Для автоматического включения
кондиционера.
При выключенном кондиционере можно
задать время включения кондиционера.
Для этого:
1. Нажмите кнопку TIMER один раз, на ПУ
появится индикатор , а так же
начнет мигать индикатор времени .
2. Нажмите кнопку или , чтобы
установить желаемое время. Каждый раз
при нажатии соответствующей кнопки
время будет увеличиваться/уменьшаться
на полчаса в интервале от 0 до 10 часов и
на час в интервале от 10 до 24 часов.
3. Нажмите кнопку TIMER ещё раз для
подтверждения.
4. Нажмите кнопку
режима работы, кнопку FAN для выбора
скорости вращения вентилятора, а так же
кнопками и задайте желаемую
температуру воздуха.
MODE для выбора
Выключение по таймеру (TIMER)
Для автоматического выключения
кондиционера.
При включенном кондиционере можно задать
время выключения кондиционера.
Для этого:
1. Нажмите кнопку TIMER один раз,
кнопками и задайте желаемое
время выключения кондиционера.
2. Нажмите кнопку TIMER еще раз для
подтверждения.
ПРИМЕЧАНИЕ.
Для отмены настроек таймера, нажмите
кнопку TIMER еще раз.
В случае включения кондиционера с пульта
или отключения от сети электропитания,
настройки таймера будут сброшены.
SWING
SWING
Нажмите кнопку . Горизонтальные
жалюзи начнут качаться вверх/вниз. На
дистанционном ПУ загорится индикатор .
Нажмите еще раз, чтобы зафиксировать
жалюзи в текущем положении.
Нажмите кнопку
жалюзи начнут поворачиваться влево/
вправо. На дистанционном ПУ загорится
индикатор . Нажмите кнопку еще раз
для фиксации положения жалюзи.
Для некоторых моделей кондиционеров
инверторного типа одновременное нажатие
кнопок и запускает режим
высокотемпературной самоочистки
теплообменника внутреннего блока.
Запуск режима самоочистки необходимо
выполнять при выключенном кондиционере.
Никогда не устанавливайте створки жалюзи
вручную, это может серьезно повредить
хрупкий механизм!
Никогда не вставляйте пальцы, палки или
другие предметы в отверстия для входа и
выхода воздуха.
SWING
ПРИМЕЧАНИЕ.
Выбор направления
потока воздуха.
SWING
SWING
. Вертикальные
SWING
Функция TURBO
TURBO
Нажмите кнопку TURBO для включения
функции "TURBO". Загорится индикатор .
Кондиционер перейдет в режим работы на
максимальной мощности, уставка температуры
станет минимальной (при охлаждении ) или
максимальной (при обогреве),
вентилятор начнут работать на максимальной
скорости. Функция отключается повторным
нажатием на кнопку TURBO или автоматически
через 15 минут.
Режим максимальной мощности.
компрессор и
Page 13
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
13
Функция MUTE Функция ECO
MUTE
Нажмите кнопку MUTE, чтобы активировать
эту функцию, на дисплее ПУ загорится .
Повторное нажатие отключит эту функцию.
При активной функции MUTE скорость
вращения вентилятора будет минимальной.
При этом на дисплее ПУ будет загорится
индикатор автоматической скорости
вращения вентилятора.
При нажатии на кнопку FAN / TURBO / SLEEP,
функция MUTE отключается.
Функция MUTE не может быть активирована
в режиме осушения (DRY).
Тихий режим.
Функция SLEEP
или
кнопку SLEEP. На дисплее ПУ загорится
индикатор или .
В режиме «СОН» кондиционер
автоматически поднимет (охлаждение) или
понизит (обогрев) уставку температуры
только на 2°С течении 2-х часов, изменяя
температуру уставки на 1°С 1 раз в час.
Функция автоматически выключается через
10 часов и кондиционер возвращаетмя к
прежнему режиму работы.
Для включения/выключения
функции "Сон" нажмите на
ECO
Нажмите кнопку ECO для включения/
выключения этой функции, на дисплее ПУ
загорится индикатор .
В режиме "ECO" кондиционер может
менять уставку температуры для работы в
режиме экономии электроэнергии, при этом
интенсивность охлаждения или обогрева
снижается.
ПРИМЕЧАНИЕ.
Данная функция работает в режимах
«ОХЛАЖДЕНИЕ» и «ОБОГРЕВ».
Режим экономии
электроэнергии.
Функция DISPLAY
DISPLAY
Нажмите кнопку DISPLAY для включения
подсветки LED дисплея на корпусе
внутреннего блока.
Для выключения подсветки повторно
нажмите на кнопку DISPLAY.
Подсветка LED дисплея на корпусе
внутреннего блока.
Функция HEALTH (опция)
HEALTH
Режим ионизации воздуха.
Функция I FEEL (опция)
I FEEL
Для включения/выключения функции нажмите
на кнопку I FEEL. На дисплее загорится
индикатор . При включении функции
происходит отправка значения температуры,
измеренной датчиком ПУ, в кондиционер,
далее устройство вносит поправку в
измерения, полученные с собственного
датчика, находящегося на входе воздуха во
внутренний блок. Функция автоматически
выключается через 2 часа.
Точный контроль температуры
ля активации функции
Д
ионер и нажмите кнопку
кондиц
дисплее ПУ загорится индикатор .
Для отключения функции повторно нажмите
на кнопку HEALTH.
ПРИМЕЧАНИЕ.
Данная функция является опциональной и
может отсутствовать у вашего
кондиционера.
ионизации включите
HEALTH. На
Page 14
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
14
Функция SELF-CLEAN (опция)
SELF-CLEAN - это режим высокотемпературной
самоочистки теплообменника внутреннего
блока.
Для активации функции самоочистки:
Выключите внутренний блок.
Нажмите и удерживайте кнопку CLEAN
до тех пор, пока не услышите звуковой
сигнал. На дисплее ПУ загорится
индикатор [AH].
Данная функция помогает содержать
теплообменник внутреннего блока в чистоте,
что препятствует скоплению грязи (пыли),
размножению бактерий и плесени.
Длительность процедуры самоочистки
составляет 30 минут. При необходимости
можно досрочно завершить процедуру,
нажав кнопку включения питания . По
завершению процедуры вы услышите 2
коротких звуковых сигнала.
Во время процедуры возможны щелчки,
потрескивания и другие звуки появляющиеся
из-за термического расширения пластика.
Запускать функцию самоочистки следует в
следующих условиях окружающей среды:
Температура в помещении от +17 °С до +30 °С
Наружная температура
от +5 °С до +30 °С
Функция I SET (опция)
Функция I SET позволяет кондиционеру
запоминать ваши любимые настройки и
запускать их одним нажатием на кнопку.
Запоминание любимых настроек:
В каждом режиме работы (охлаждение,
обогрев, вентиляция, осушение)
нажмите и удерживайте более 3 секунд
кнопку I SET для сохранения текущих
настроек.
Когда на дисплее ПУ начнет мигать
индикатор AU, это будет означать, что
настройки сохранены.
Нажмите любую кнопку для выхода из
настроек.
Активация любимых настроек:
В каждом режиме работы (охлаждение,
обогрев, вентиляция, осушение)
нажмите кнопку I SET для активации
сохраненных настроек.
Кондиционер начнет работать с
сохраненными настойками и вы
увидите на дисплее ПУ мигающий
индикатор AU.
Нажмите любую кнопку для выхода из
настроек.
ПРИМЕЧАНИЕ.
Рекомендуется включать функцию
самоочистки каждые 3 месяца.
Page 15
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
15

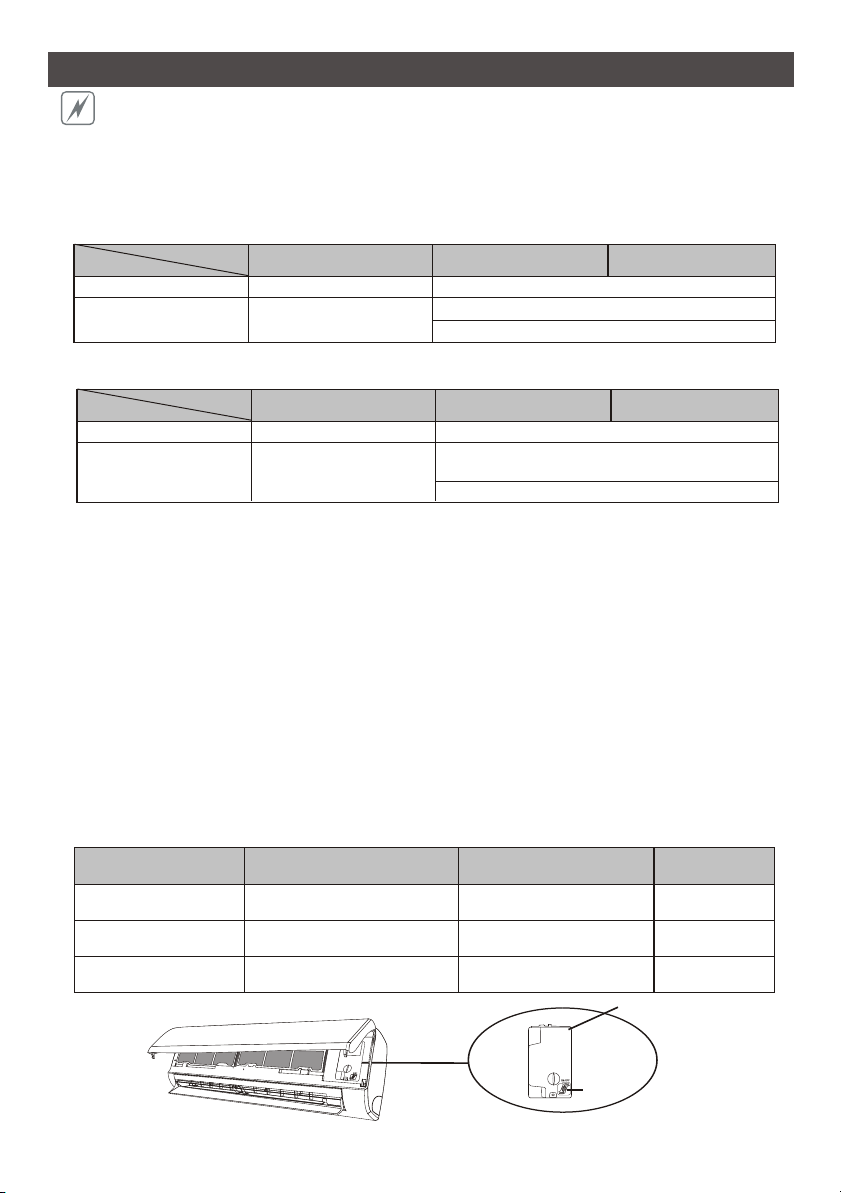

ОСТОРОЖНО!
Попытка использовать кондиционер при значениях температуры, выходящих за пределы
указанных ниже диапазонов, может привести к срабатыванию защитного устройства, и
кондиционер может перестать работать. Поэтому старайтесь использовать кондиционер
при следующих температурных условиях.
Стандартный кондиционер:
Те мпература
Режим
Внутри помещения
Снаружи
Обогрев
от 0 °С до +27 °С
от -7 °С доо +24 °С
Охлаждение
от +17 °С до +32 °С
от +15 °С до +43 °С (клим. усл. Т1)
от +15 °С до +52 °С (клим. усл. Т3)
Кондиционер инверторного типа:
Температура
Режим
Внутри помещения
Обогрев
от 0 °С до +30 °С
Охлаждение
от +17 °С до +32 °С
от +15 °С до +53 °С (клим. усл. Т1)
Снаружи
оот -15 °С до +30 °С
Низкотемп. охлажд. (от -15 °С до +53 °С)
от +15 °С до +55 °С (клим. усл. Т3)
Если сработало устройство защиты, то: при подключенном источнике питания вновь
включите кондиционер, если он выключился, если нет, переключите кондиционер на
другой режим работы. Компрессор возобновит работу через 3 минуты.
Характеристики режима обогрева (применимо к тепловому насосу)
Предварительный нагрев.
При включении режима обогрева внутреннему блоку потребуется от 2 до 5 минут для
предварительного нагрева, только после этого кондиционер начнет подавать теплый
воздух.
Разморозка.
Во время обогрева, когда наружный блок покрывается инеем, кондиционер включает
функцию автоматического размораживания для улучшения эффекта обогрева. Во время
размораживания вентиляторы внутреннего и внешнего блоков прекращают работу.
Кондиционер возобновит обогрев автоматически после завершения размораживания.
Аварийная кнопка:
Текущий статус
Кондиционер режиме
ожидания
Кондиционер режиме
ожидания
Кондиционер
работает
Действие
Нажмите аварийную кнопку
один раз
Нажмите на аварийную кнопку
два раза втечнение 3 секунд
Нажмите аварийную кнопку
один раз
Один короткий сигнал
Два коротких сигнала
Длительный звуковой сигнал
Отклик
Осушение
Осушение
Запускаемый
режим
Режим
охлаждения
Режим обогрева
Выключение
Блок управления
Вкл/выкл
Page 16
МЕРЫ ПРЕДОСТОРОЖНОСТИ
16
Длина трубопровода и дозаправка хладагентом
Модели неинверторного типа
Длина трубы со стандартным источником питания
Максим. расстояние между наружным и внутренним блоками
Кол-во хладагента для дозаправки
Максим. перепад высот между наружн. и внутрен. блоками
Т ип хладагента
Крутящий момент
Диаметр трубки
Ф 6,35
1/4 (
3/8 (Ф 9,52)
1/2 (
5/8 (
)
Ф 12)
Ф 15,88)
Ньютон - метр [Н x м]
18 - 20
30 - 35
45 - 50
60 - 65
Кг силы - метр (кгс·м)
2,4 - 2,7
4,1 - 4,8
6,2 - 6,9
8,2 - 8,9
Подключение электропитания
Максимальный рабочий
ток (A)
8
8 10
10 15
15 24
24 28
28 32
Минимальная площадь поперечного сечения провода (мм2)
0,75
1,0
1,5
2,5
4,0
6,0
9K-12K
5 м 5 м
15 м
20 гр./м
5 м
R410A
Розетка или
защитный автомат (A)
10 20
10
16
25
32
40
18K-24K
15 м
30 гр./м
5м
R410A
Предохранитель (A)
20
32
32
64
64
ПРИМЕЧАНИЕ.
Таблица представлена только для справки, монтаж должен соответствовать
требованиям местных законов и правил.
Page 17
МОНТАЖ ВНУТРЕННЕГО БЛОКА
17
Шаг 1: Выбор места установки
Не устанавливайте кондиционер в местах с мощными источниками тепла, пара, горючих
или взрывоопасных газов.
Не устанавливайте кондиционер в местах с высокочастотным оборудованием
(например, сварочный аппарат, медицинское оборудование и т.д.).
Не устанавливайте кондиционер в прибрежной зоне и в прачечных.
Отверстия для входа и выхода воздуха не должны быть чем то перекрыты. Необходимо
выбрать такое место в помещении, из которого обеспечивается хорошая циркуляция
воздуха.
Устанавливайте кондиционер так, чтобы трубка для слива дренажа не имела перегибов и
вода из дренажного поддона могла свободно стекать.
При установке следует учитывать требования по допустимому уровню шума.
При монтаже блока необходимо обеспечить определенную величину зазоров между
корпусом и стеной, потолком, ограждениями и прочими препятствиями (см. рис. ниже).
Внутренний блок кондиционера не должен попадать под воздействие прямых солнечных
лучей. При необходимости следует предусмотреть меры по защите блока от солнечного
света. Тоже самое относится и к флуоресцентной лампе.
Монтажная пластина должна крепиться к несущим элементам стены.
Стена, выбранная для монтажа блока, должна быть достаточно прочной и массивной,
чтобы не передавать вибрацию. Вокруг пластины на стене необходимо предусмотреть
наличие свободного пространства.
Не менее 13 см
Пространство
до стены
Не менее 300 см
Пространство
до потолка
Расстояние
до
препятствий
Не менее 20 см
Пространство
до пола
Пространство до стены
Не менее 13 см
Не менее 250 см
Page 18
МОНТАЖ ВНУТРЕННЕГО БЛОКА
18

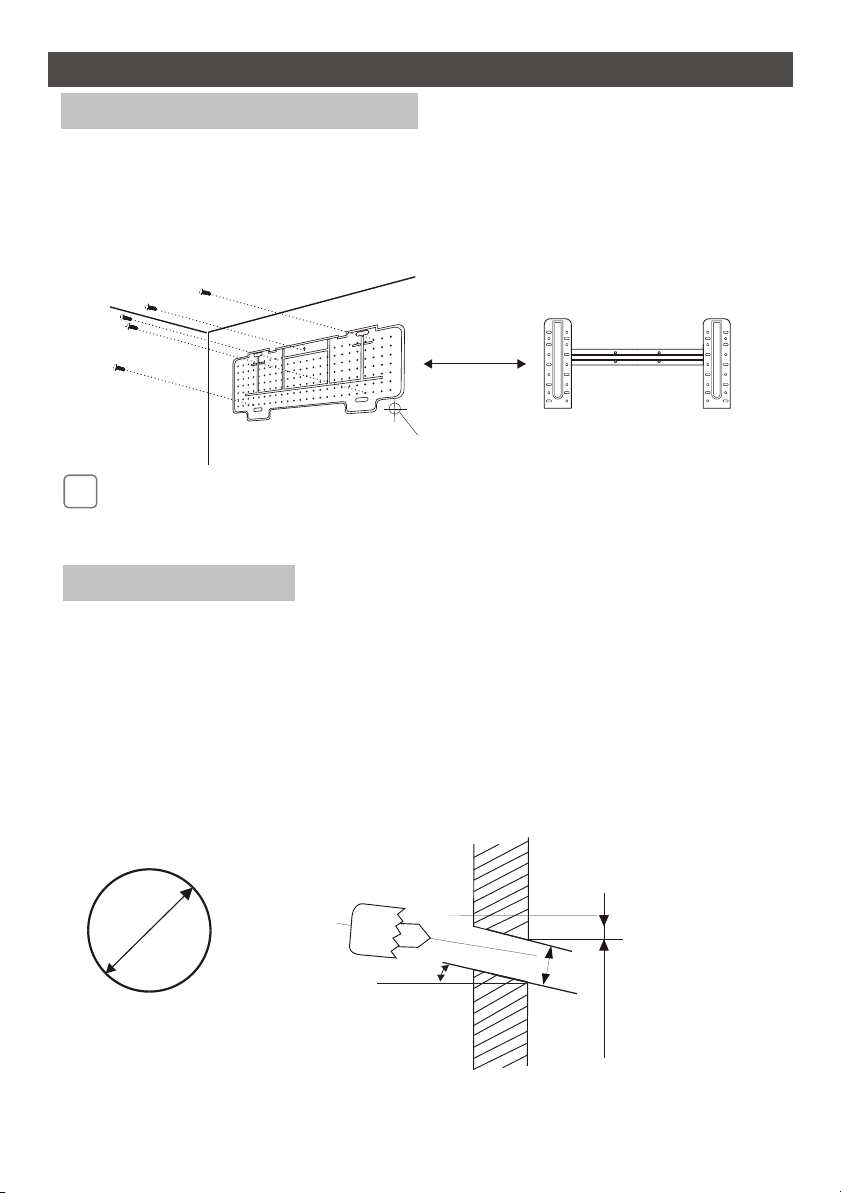

Шаг 2: Установка монтажной пластины
С помощью строительного уровня обеспечьте точность горизонтальной и вертикальной
осей при установке монтажной пластины.
Просверлите в стене отверстие диаметром 40 мм (минимум 32 мм).
Вставьте в отверстие пластиковые анкеры.
С помощью саморезов закрепите монтажную пластину на стене.
Проверьте надежность крепления монтажной пластины.
Ф 2,8 " (70 мм)
ПРИМЕЧАНИЕ.
Форма монтажной пластины может от
способ монтажа это не влияет.
Шаг 3: Отверстия в стене
В стене следует просверлить отверстие для трубопровода хладагента, дренажной трубы ,
соединительного кабеля и кабеля питания наружного блока.
Определите положение основания отверстия в стене на месте монтажной пластины.
Отверстие должно иметь диаметр не менее 70 мм и небольшой угол наклона (5° - 10°) для
облегчения стока конденсата в дренаж.
Просверлите отверстие в стене корончатым сверлом 70 мм под небольшим углом наклона
(отверстие снаружи должно быть на 5 - 10 мм ниже, чем внутри помещения.
личаться от представленной на рисунке, но на
70 мм
Внутри
помещения
5-10°
Стена
Снаружи
помещения
Φ55
/Φ70
5-10 мм
Page 19
МОНТАЖ ВНУТРЕННЕГО БЛОКА
19
Шаг 4: Вывод трубопровода и дренажного шланга внутреннего блока
Установка трубопровода и дренажного шланга на внутреннем блоке возможна в разных
направлениях (см. рисунок ниже).
Если трубопровод и дренаж направлены в сторону 1 или 3, необходимо удалить
пластиковую заглушку (если заглушки нет - сделать надрез) на соответствующей стороне
корпуса внутреннего блока. Если был сделан надрез, его необходимо зачистить, чтобы
не было острых краев.
Дренажный шланг должен располагается под медными трубкамии.
Не снимайте с трубок пластиковые колпачки вплоть до момента монтажа.
Выход для
1
3
2
При сгибании трубок следите, чтобы они не заламывались.
Не следует сгибать трубку в одном месте более трех раз,
она утратит прочность.
Разворачивайте трубку осторожно и равномерно как
показано на рисунке снизу.
Удалите колпачок с трубки внутреннего блока (проверьте
чтобы внутрь не попала влага и грязь).
Соедините коническую гайку и конец развальцованной трубы так чтобы они были
направлены строго друг на друга под одним углом.
Начинайте накручивать гайку от руки. Гайка должна свободно накручиваться от руки
вплоть до соприкосновения с медной трубкой в месте развальцовки.
Затяните соединение используя два гаечных ключа соответствующих размеров.
Финальную затяжку соединения произвести с использованием динамометрического
ключа (см. таблицу на стр. 23).
трубопровода
и дренажа
Выход для
соединительного
кабеля
Трубопровод
внутреннего
блока
Коническая
гайка
Соединительный
трубопровод
Внутри помещения
Снаружи помещения
Соединение
должно быть
снаружи
Стена
Page 20
МОНТАЖ ВНУТРЕННЕГО БЛОКА
20

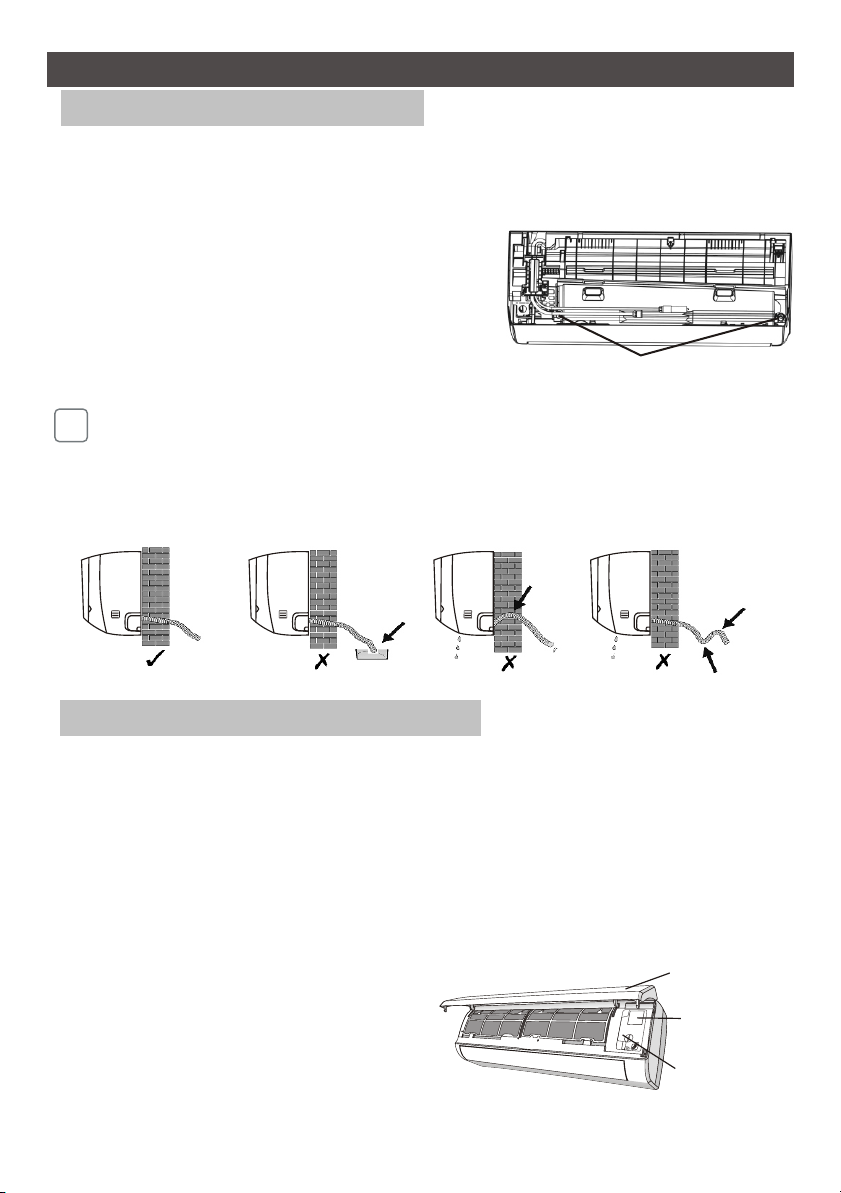

Шаг 5: Подключение дренажного шланга
Монтаж дренажного шланга необходим для удаления (отвода) конденсата из
внутреннего блока при работе кондиционера в режиме «Охлаждение».
Проложите дренажный шланг так, чтобы не было перегибов, волн, петель и других
элементов создающих подобие сифона.
Дренажный шланг должен быть проложен под
уклоном.
Не сгибайте дренажный шланг, не оставляйте его
висеть, не сворачивайте и не опускайте его конец в
воду.
Если дренажный шланг был удлинен, место
соединения должно быть герметичным и обмотано
теплоизоляцией.
ПРИМЕЧАНИЕ.
Дренажный шланг рекомендуется прокладывать вместе с трубопроводом хладагента до
наружного блока и закреплять к кронштейну (под ножкой) с вылетом 5 см от края
кронштейна. Это позволит избежать падения капель дренажа на подоконники окон
этажей ниже.
Место подсоединения
дренажного шланга
Шаг 6: Подключение соединительного кабеля
Выберите кабель с нужной площадью сечения проводов, определяемой
максимальным рабочим током, указанным на паспортной табличке (проверьте
размер кабеля, см. таблицу на стр. 23).
Откройте переднюю панель внутреннего блока.
С помощью отвертки откройте крышку отсека электроподключений для доступа
к клеммной колодке.
Отвинтите кабельный зажим.
Подсоедините провода к клеммам в соответствии со схемой электроподключений,
расположенной на крышке.
Убедитесь в правильности и надежности
соединений.
Закрутите кабельный зажим, чтобы
закрепить провода.
Установите на место крышку отсека
электроподключений и переднюю
панель.
Передняя панель
Схема
электроподключений
Крышка отсека
электроподключений
Page 21
МОНТАЖ ВНУТРЕННЕГО БЛОКА

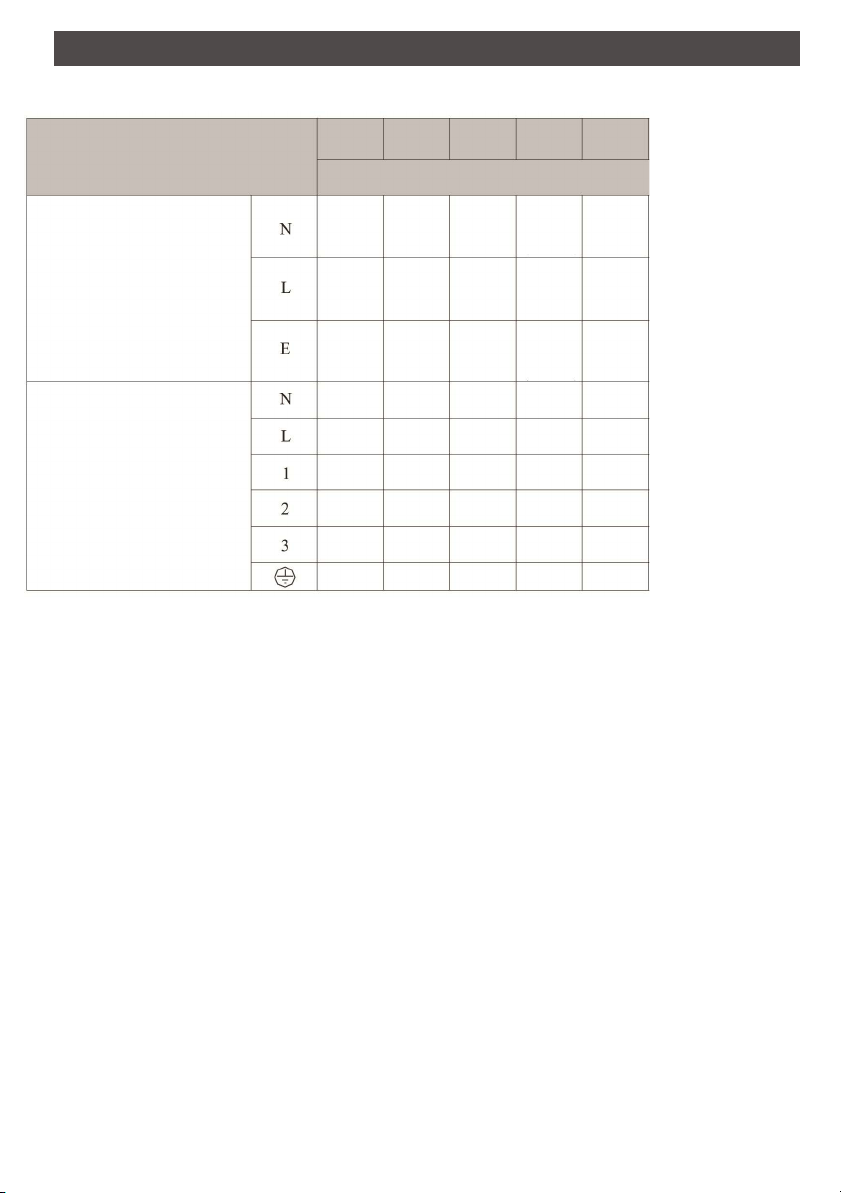

СПЕЦИФИКАЦИЯ СЕЧЕНИЯ ПРОВОДОВ КАБЕЛЕЙ
Производительность (Бте/ч)
7000
9000
12000
18000
24000
Площадь сечения
Силовой кабель
Соединительный кабель
1,0 мм
1,0 мм
1,0 мм
1,0 мм
-
1,0 мм
0,75 мм
0,75 мм
1,0 мм
2
2
2
2
2
2
2
2
1,0 мм
1,0 мм
1,0 мм
1,0 мм
-
1,0 мм
0,75 мм
0,75
1,0 мм
мм
2
2
2
2
2
2
2
2
1,5 мм
1,5 мм
1,5 мм
1,5 мм
-
1,5 мм
0,75 мм
0,75 мм
1,5 мм
2
2
2
2
2
2
2
2
мм
2,5
2
5 мм
,
2,5 мм
2,5 мм
-
2,5 мм
0,75 мм
0,75 мм
2,5 мм
2
2
2
2
2
2
2
2
мм
2,5
мм
2,5
2,5 мм
мм
2,5
-
мм
2,5
0,75 мм
0,75 мм
мм
2,5
2
2
2
2
2
2
2
2
Тип предохранителей 220 В, который используется в платах управления внутренних блоков для
7000 Бте/ч, 9000 Бте/ч, 12000 Бте/ч, 18000 Бте/ч, 24000 Бте/ч - 50T с номинальным значением
3,15 А, 250 В. Тип предохранителей 110 В, который используется в платах управления
внутренних блоков для 7000 Бте/ч, 9000 Бте/ч, 12000 Бте/ч, - 50T с номинальным значением
3,15 А, 125 В.
21
Page 22
МОНТАЖ ВНУТРЕННЕГО БЛОКА
22

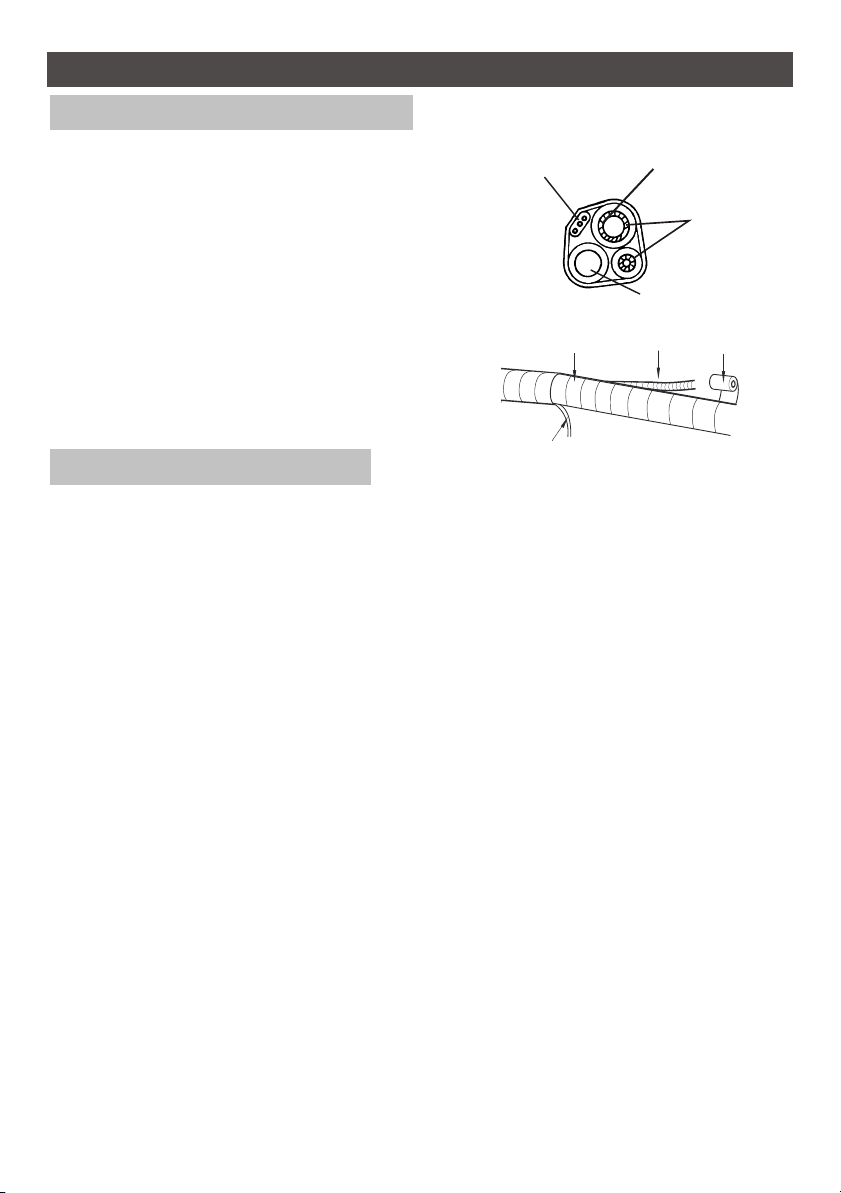

Шаг 7: Теплоизоляция
После монтажа трубопровода хладагента,
произведенного в соответствии с
инструкцией, проложите соединительный
кабель кабель. Затем проложите дренажный
Соединительный
кабель
Теплоизоляция
Трубопровод
хладогента
шланг. Обмотайте трассу
(медные трубки, дренажный шланг,
соединительный кабель) защитной
Дренажный шланг
тефлоновой лентой.
Подготовьте трубы для хладагента, межблочный
кабель и дренажный шланг.
Соединительный
трубопровод
Дренажный
шланг
Тефлоновая
лента
Обмотайте соединительные части труб
теплоизоляцией.
Кабель электропитания внутреннего
Шаг 8: Установка внутреннего блока
блока
Медленно пропустите трассу через отверстие в стене.
Повесьте внутренний блок на верхнюю часть монтажной пластины.
Убедитесь, что крючки надежно сидят на монтажной пластине.
Проложить трубопроводы будет легче, если поднять нижнюю часть блока и вставить между
ним и стеной временную подкладку.
Заполните пустое пространство в отверстии в стене при помощи прорезиненных прокладок.
Надежно зафиксируйте трубопровод в стене.
Плотно прижмите нижнюю часть внутреннего блока к монтажной пластине до щелчка,
чтобы крепежные элементы вошли в захваты.
При необходимости подсоединить к внутреннему блоку ранее проложенную трассу или
наоборот, отсоединить уже подключенную, выполните следующие действия:
Возьмитесь за оба противоположных конца нижней панели внутреннего блока и
приложите небольшое усилие чтобы снять панель.
Приподнимите нижнюю часть внутреннего блока контролируя необходимую фиксацию
сверху, раскройте удерживающие кронштейны (лапки), расположенные на
монтажной пластине.
Использование монтажных лапок позволяет зафиксировать внутренний блок с зазором от
стены и монтажной пластины, облегчая доступ к трубкам и зоне проведения работ по их
подключению.
Выполните операции по подключению трубопровода хладагента и дренажа согласно
правилам данной инструкции.
Опустите нижнюю часть блока и аккуратно надавите не нее, чтобы внутренний блок
защелкнулся на нижних крючках монтажной пластины. Убедитесь в надежности фиксации.
Установите на место нижнюю панель внутреннего блока.
Page 23
МОНТАЖ НАРУЖНОГО БЛОКА
23
Шаг 1: Выбор места установки
При выборе места установки руководствуйтесь следующими правилами:
Не устанавливайте наружный блок вблизи источников тепла, пара или горючего газа. Не
устанавливайте наружный блок в слишком ветреных или пыльных местах.
Выбирайте такое место, где выход воздуха и звук работы не будут мешать соседям.
Избегайте установку наружного блока в местах, где на него будут попадать прямые
солнечные лучи (при необходимости используйте защитный козырек, который не должен
мешать воздушному потоку).
Оставьте свободное пространство вокруг наружного блока, как показано на рисунке, для
свободной циркуляции воздуха.
Установите наружный блок в надежном и прочном месте.
Если наружный блок подвержен вибрации, подложите резиновые виброопоры под ножки
блока.
Шаг 2: Установка дренажного шланга
Во время работы кондиционера в режиме
обогрева на наружном блоке образуется
конденсат.
Более
Более
50 мм
30 см
Для отвода конденсата на дне наружного блока
предусмотрено отверстие.
Установите уплотнительную прокладку на
конец дренажного узла.
Вставьте дренажный узел в отверстие на дне
поддона и поверните на 90°до щелчка для
Не менее
30 см
Не менее
200 см
Не менее
50 см
фиксации на месте.
Подсоедините к дренажному узлу сливной шланг.
Зафиксируйте дренажный шланг таким образом,
чтобы конденсат беспрепятственно стекал (капал),
не попадая при этом на стену здания, балконы и т.д.
другие конструкции.
Шаг 3: Фиксация наружного блока
Дренажный узел
Дренажный шланг
Руководствуясь установочными размерами наружного блока, отметьте точки установки
дюбелей.
Просверлите отверстия, очистите от бетонной пыли и установите дюбеля или анкеры.
Если возможно, установите 4 резиновых виброопоры на отверстия перед установкой
наружного блока (необязательно). Это уменьшит вибрацию и шум.
Установите основание наружного блока в соответствии с
просверленными отверстиями.
Используйте гаечный ключ, чтобы надежно закрепить
наружный блок болтами.
ПРИМЕЧАНИЕ.
Наружный блок можно закрепить на кронштейне для
настенного монтажа. При этом кронштейн должен
выдерживать вес как минимум в 4 раза превышающий вес
наружного блока.
Установка 4 резиновых виброопоры
(необязательно, но желательно)
Page 24
МОНТАЖ НАРУЖНОГО БЛОКА
24
Шаг 4: Фиксация наружного блока
С помощью крестообразной отвертки открутите крышку
отсека электроподключений и осторожно надавите,
чтобы ее снять.
Открутите кабельный зажим и снимите его.
В соответствии со схемой, наклеенной внутри крышки,
подсоедините провода к соответствующим клеммам.
Убедитесь в правильности и надежности соединений.
Закрутите кабельный зажим кабеля и установите на
место крышку отсека электроподключений.
ОСТОРОЖНО!
При подключении проводов внутреннего и наружного блоков
следует отключить питание.
Отсек
электроподключений
Схема
подключений
Кабельный
зажим
Шаг 5: Подсоединение трубопровода хладогента
Снимите защитную крышку (у некоторых моделей).
Открутите защитные колпачки с запорных вентилей газовой и жидкостной линий
подключения трубопровода (медных труб) к наружному блоку.
Снимите защитные колпачки с концов медных трубок, очистите концы медных труб от
загрязнений и пыли.
Наденьте гайки на медные трубки соответствующего ди
Развальцуйте концы медных трубок.
Подсоедините трубопровод (медные трубки) к соответствующим портам запорных
вентилей и затяните вручную как можно сильнее, затем используйте гаечный и
динамометрический ключи.
аметра.
Кры
шка
ОСТОРОЖНО!
Излишнее усилие затяжки может привести к повреждению конической гайки.
Не беритесь за гайку, закрывающую сервисный клапан.
Снимите защитную крышку
Трубопровод хладагента
Накидные конические гайки
Page 25
МОНТАЖ НАРУЖНОГО БЛОКА
25

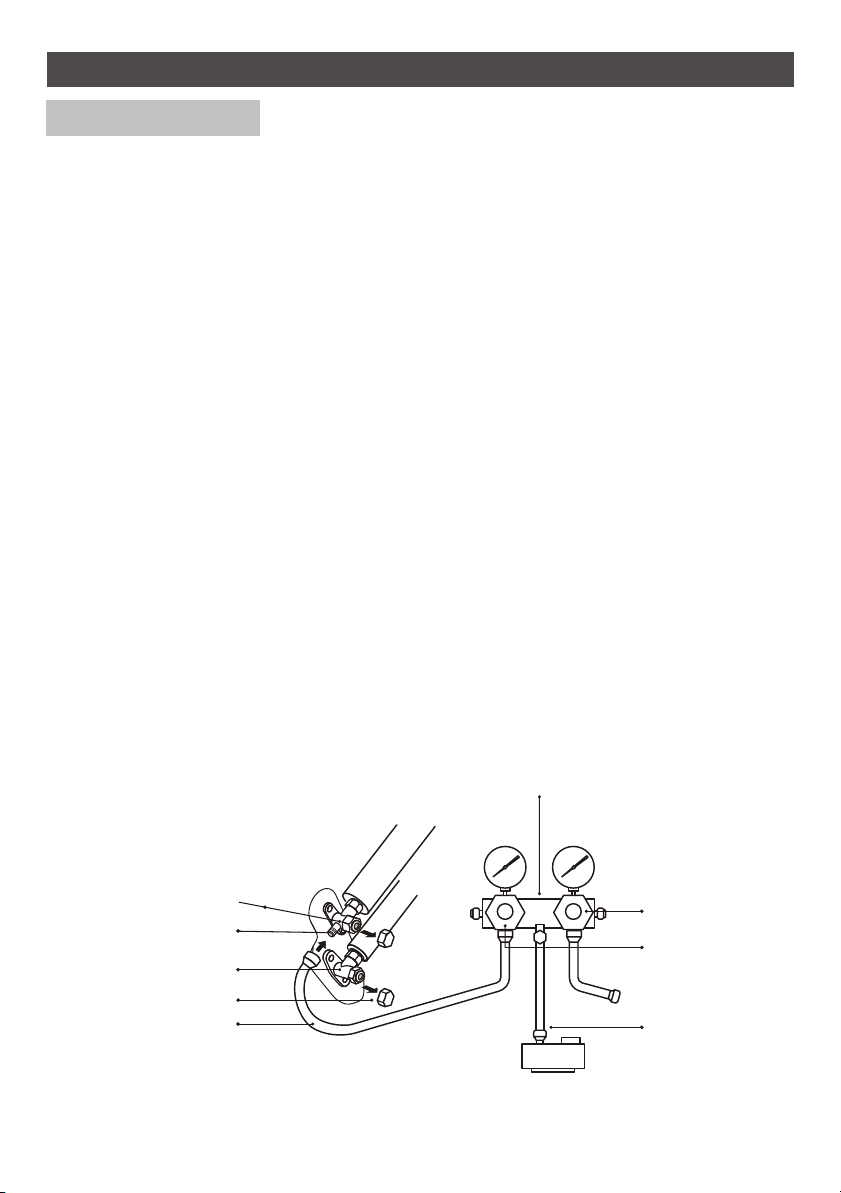

Шаг 6: Вакуумирование
Внутренний блок и соединительные трубопроводы между внутренним и наружным блоками
должны быть проверены на герметичность и вакуумированы для удаления
неконденсирующихся газов и влаги из системы.
Порядок действий.
Используя гаечный ключ, снимите защитные колпачки с сервисных портов запорных
вентилей газовой и жидкостной линий трубопровода наружного блока.
Подсоедините шланг вакуумного насоса к сервисному порту запорного вентиля газовой
линии наружного блока.
Подсоедините заправочный шланг от манометра к вакуумному насосу.
Откройте клапан низкого давления манометра и закройте клапан высокого давления.
Включите вакуумный насос, чтобы вакуумировать систему.
Время вакуумирования не должно быть меньше 15 минут; манометр должен показывать
-0,1 МПа (-76 см рт. ст.).
Закройте клапан низкого давления манометра и выключите вакуумный насос.
Через 5 минут после отключения вакуумного насоса проверьте давление, отклонение не
должно составлять более 0,005 МПа.
Откройте клапан низкого давления против часовой стрелки на 1/4 оборота с помощью
шестигранного ключа, чтобы немного хладагента попало в систему, закройте клапан
низкого давления через 5 секунд и быстро снимите заправочный шланг.
С помощью мыльной воды или течеискателя проверьте все внутренние и внешние
соединения на предмет утечки.
Полностью откройте вентиль низкого давления и вентиль высокого давления наружного
блока с помощью шестигранного ключа.
Установите на место защитные колпачки сервисных портов запорных вентилей
трубопровода хладогента наружного блока.
Установите на место защитную крышку запорных вентилей.
Запорный вентиль
газовой линии
Сервисный порт
Запорный вентиль
жидкостной линии
Защитный колпачок
Заправочный шланг
Манометр
Вакуумный насос
Вентиль высокого
давления
Вентиль низкого
давления
Заправочный
шланг
Page 26
ПРОБНЫЙ ЗАПУСК
26
Проверка перед пробным запуском
Описание
Проверка
электро-
безопасности
Проверка
безопасности
установки
Проверка
трубопровода
на
герметичность
Метод проверки
Убедитесь, что напряжение источника питания соответствует
спецификации. Проверьте все соединения (электропитание,
сигнальные провода, провода заземления).
Убедитесь, что сопротивление заземления и сопротивление изоляции
соответствуют требованиям.
Убедитесь, что дренажный шланг располагается строго под уклоном
без перегибов.
Убедитесь, что все соединения трубопровода хладагента выполнены
качественно.
Убедитесь в безопасности установки , надежности крепления
наружного блока, монтажной пластины и внутреннего блока.
Убедитесь, что запорные клапаны полностью открыты.
Убедитесь, что внутри блоков не осталось посторонних предметов или
инструментов.
Убедитесь, что воздухозаборные решетки ничем не перекрыты.
Утечка хладагента может произойти на любом участке трубопровода,
но чаще всего в местах соединения трубопровода, через запорные
вентили, через сервисные клапаны.
Проверка с помощью мыльной воды:
Равномерно нанесите мыльную воду или пену на места, где может
произойти утечка, и понаблюдайте, появляются ли пузырьки.
Отсутствие пузырьков означает отсутствие утечки.
Для обнаружения нарушений герметичности можно также использовать
течеискатель.
Page 27
ПРОБНЫЙ ЗАПУСК
27
Порядок действий
Включите источник питания.
Нажмите кнопку ВКЛ./ВЫКЛ. (ON/OFF) на пульте дистанционного управления, чтобы
включить кондиционер.
Нажмите кнопку Mode для поочередного включения режимов обогрева (HEAT) и
охлаждения (COOL).
В режиме охлаждения (COOL) установите самую низкую температуру,
в режиме обогрева (HEAT) установите самую высокую температуру.
Дайте поработать кондиционеру около 8 минут в каждом режиме и убедитесь, что все
функции работают правильно и кондиционер реагируют на пульт ДУ.
Проверьте выполнение следующих функций:
- температура воздуха на выходе соответствует режимам охлаждения и нагрева;
- конденсат беспрепятственно удаляется через дренажный шланг;
- жалюзи и дефлекторы (опция) двигаются должным образом.
Понаблюдайте за работой кондиционера в условиях пробного запуска не менее 30
минут.
После успешного пробного запуска вернитесь к нормальным настройкам и нажмите
кнопку ВКЛ./ВЫКЛ. (ON/OFF) на пульте ДУ, чтобы выключить кондиционер.
Проинформируйте пользователя об обязательном прочтении этого руководства перед
началом использования кондиционера.
Продемонстрируйте пользователю, как использовать кондиционер.
Проинформируйте, как проводить техническое обслуживание и ремонт
кондиционера.
ПРИМЕЧАНИЕ.
Если температура окружающей среды выходит за пределы допустимого диапазона,
указанные в разделе ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ, поднимите переднюю панель и
нажмите аварийную кнопку, чтобы запустить режимы охлаждения или обогрева.
Page 28

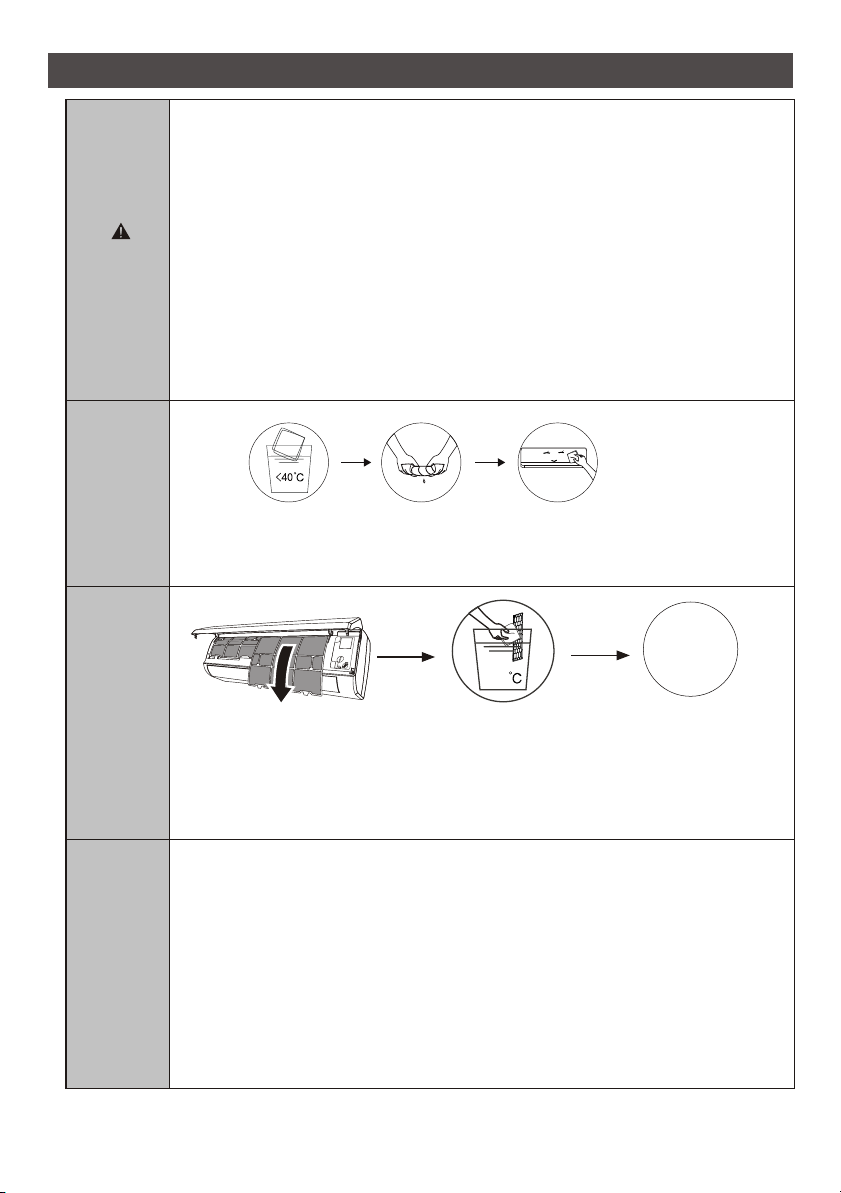

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
28
Перед началом проведения работ по техническому обслуживанию
необходимо отключить питание кондиционера и подождать не менее 5
минут.
Внутренний блок кондиционера нельзя поливать водой ни при каких
обстоятельствах.
Использование химических средств и растворителей (например бензина)
Внимание
может привести к повреждению кондиционера, для очистки используйте
нейтральные моющие вещества и мягкую сухую или влажную ткань.
Регулярно проверяйте на предмет загрязнения воздушный фильтр и
проводите его очистку, сильное загрязнение мешает прохождению
воздуха через теплообменник и может привезти к недостаточной
эффективности и поломке.
После демонтажа фильтра, не прикасайтесь к ребрам теплообменника
внутреннего блока, чтобы избежать повреждений и царапин.
Выжмите излишнюю влагу
Регулярно удаляйте загрязнения с кондиционера, чтобы поддерживать
превосходный внешний вид и предотвратить его старение.
Бережно протрите
поверхность
ʪ
Сервис и
техническое
обслужи-
вание
В направлении,
противоположном
демонтажу
фильтра
Установите фильтр
обратно
Выньте фильтр из блока
<40
Промойте в мыльной
воде и просушите
Совет: при обнаружении скопившейся в фильтре пыли, пожалуйста,
своевременно очищайте фильтр, чтобы обеспечить чистый воздух и
эффективную работу кондиционера.
Если кондиционер не будет использоваться в течение длительного времени,
извлеките батарейки из пульта ДУ и отключите питание кондиционера.
Перед началом эксплуатации кондиционера после длительного простоя
необходимо:
Произвести очистку кондиционера и секции воздушного фильтра;
Проверить, нет ли препятствий на входе и выходе воздуха, как у
внутреннего, так и наружного блока;
Проверить качество соединения и направление отвода дренажного
шланга;
Проверить подключение электропитания;
Установить батарейки в пульт ДУ.
Page 29
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
29
Неполадка Вероятная причина
Отключено электропитание / вилка не включена в розетку
Повреждение вентилятора наружного или внутреннего блока
Повреждение силового реле в цепи компрессора
Поврежден плавкий предохранитель
Кондиционер не работает
Специфичный запах Загрязненный фильтр
Шум текущей воды Звук хладагента в трубках (это нормально)
Образование тумана в
месте выхода воздуха из
кондиционера
Странный звук, щелчки
Недостаточный поток
теплого или
холодного воздуха
Кондиционер не
реагирует на команды с
пульта управления
Дисплей выключен
Повреждены контакты
Кондиционер находится в защитном режиме
Напряжение в сети ниже или выше допустимого
Активна функция включения таймера
Повреждения в отсеке электроподключений
Это происходит, если воздух в комнате становится очень
холодным, например в режиме охлаждения и при высокой
влажности воздуха
Звук возникает из-за расширения и сжатия лицевой панели изза изменения температуры и не свидетельствует о наличии
проблемы
Настройка неподходящей температуры
Отверстия входа или выхода воздуха заслонены чем-либо
Грязный воздушный фильтр
Вентилятор настроен на минимальную скорость
Присутствие других источников тепла в помещении
Недостаточное количество хладагента
Пульт ДУ находится на слишком большом расстоянии от
внутреннего блока
Батарейки пульта ДУ разрядились
Между пультом ДУ и внутренним блоком находятся препятствия
Возможно дисплей выключен с пульта кнопкой «DISPLAY»
Отключено электропитание кондиционера
Page 30
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
30
Код ошибок на дисплее
Во время работы кондиционера микропроцессор постоянно считывает и анализирует
показания и данные, поступающие с разных датчиков системы. Если показания с датчиков
выходят за рамки допустимых значений, на дисплее внутреннего блока кондиционера
загорается код ошибки:
Индикатор
Описание неполадки
Неисправность датчика температуры в помещении (IRT Sensor)
Неисправность датчика температуры теплообменника внутрен. блока (IPT Sensor)
Обнаружена утечка хладагента (несоотве тствие измеренных значений)
Неисправность вентилятора внутреннего блока и/или ошибка связи между
двигателем вентилятора и платой управления
Page 31
31
ГАБАРИТНЫЕ РАЗМЕРЫ
Внутренние блоки RK-07ENT5 ~ RK-24ENT5E
Модель
RK-07ENT5
RK-09ENT5
RK-12ENT5
RK-18ENT5
RK-24ENT5
Размеры, мм
A B C
698 190 255
698 190 255
777 205 250
910 205 292
1010 220 315
Page 32
ГАБАРИТНЫЕ РАЗМЕРЫ
Наружные блоки RK-07ENT5E ~ RK-24ENT5E
Модель
RK-07ENT5E
RK-09ENT5E
RK-12ENT5E
RK-18ENT5E
RK-24ENT5E
D E
660 459
660 459
712 498
795 549
795 549
Размеры, мм
F G H I J K
276 362 276 256,2 48 52
276 362 276 256,2 48 52
234 415 291 263 48,5 52
305 516 349 314 53,9 52
305 516 349 314 53,9 52
32
Page 33
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Внутренние блоки RK-07ENT5
ПЛАТА УПРАВЛЕНИЯ
Трансформатор
Дисплей
WiFi
модуль
Датчик
температуры в
пом
ещении
Датчик
температуры
испарителя
(Опция)
(Опция)
(Опция)
Генератор
(опция)
(Опция)
Двигатель жалюзи
Защита внутри
или снаружи
Двигатель многоскоростной
Испаритель
Защита внутри
или снаружи
Двигатель вентилятора типа PG
Электропитание 220 В, 1Ф
Внутренний
блок
Наружный
блок
33
Page 34
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Внутренние блоки RK-09ENT5E ~ RK-24ENT5E
Трансформатор
Дисплей
Двигатель жалюзи
(Опция)
(Опция)
Датчик
температуры
испарителя
ПЛАТА УПРАВЛЕНИЯ
Двигатель
многоскор.
(опция)
Датчик температуры в помещени
Двигатель
вентилятора
типа PG
УФ лампа
(опция)
Генератор
(опция)
Генератор
(опция)
Испаритель
Электропитание 220 В, 1Ф
Внутренний
(опция)
блок
(Опция)
К наружному
блоку
34
Page 35
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Наружные блоки RK-07ENT5E ~ RK-24ENT5E
4-х ходовой клапан
(Опция)
Компрессор
Защита
внутри
или снаружи
Конденсатор
компрессора
Конденсатор
двигателя
вентилятора
Опция
К внутреннему
блоку
Наружный блок
Двигатель вентилятора со
встроенной защитой
37
Page 36

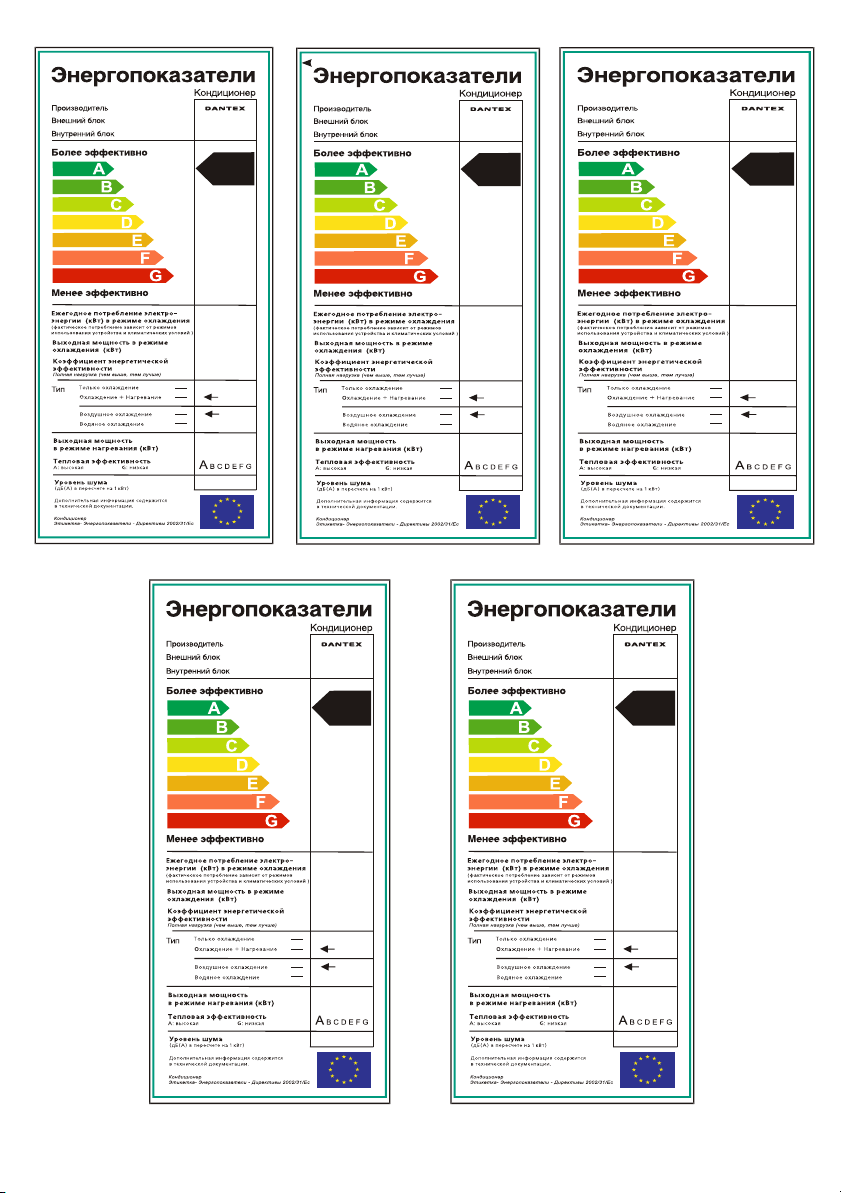

RK-07ENT5
RK-07ENT5E
RK-09ENT5
RK-09ENT5E
RK-12ENT5
RK-12ENT5E
343
2,05
3,21
2,2
34/48
A
A
411
2,64
3,21
0
RK-18ENT5
RK-18ENT5E
A
2,78
35/48
RK-24ENT5
RK-24ENT5E
A
A
548
3,52
3,21
3,66
42/50
823
5,28
3,2
5,42
43/52
5
109
7,0
1
3,2
7,18
51/54
3
1
40
Page 37
Страна изготовитель: Китай
Адрес изготовителя:
Вентилейтинг Эквипмент Ко., Лтд 59 Нанту Роад Вест, Нанту Таун, Жонгшан Сити,
Провинция Гуангдонг 528427, Китай
ГД ТиСиЭль Интеллиджент Хитинг энд
ИНФОРМАЦИЯ О ДАТЕ ПРОИЗВОДСТВА ОБОРУДОВАНИЯ
УКАЗАНА НА УПАКОВКЕ
Импортер: ООО «Алет»
Юр. адрес: 115432, Россия, г. Москва, пр-т Андропова, д.18, корпус 5
Loading...
