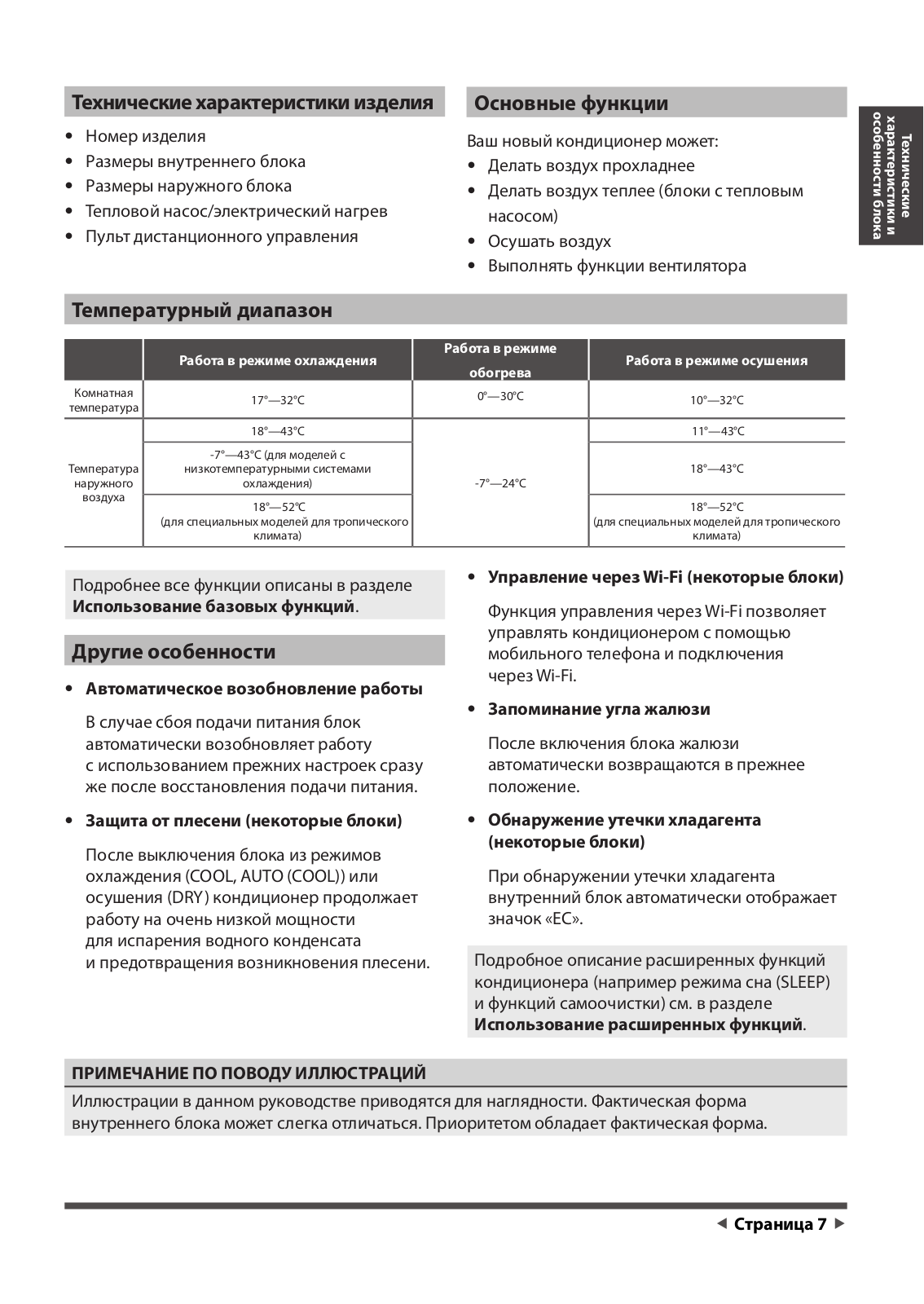

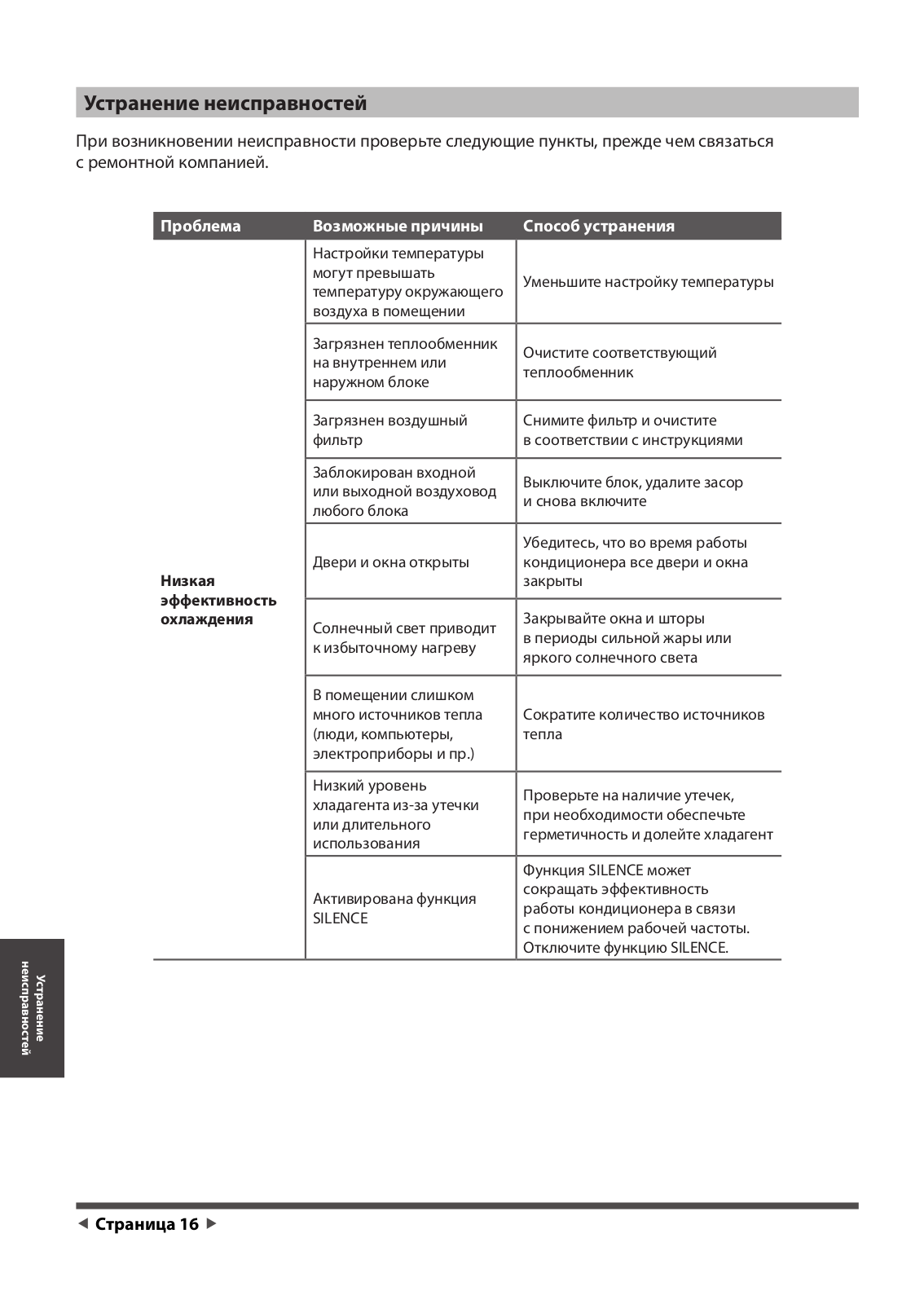

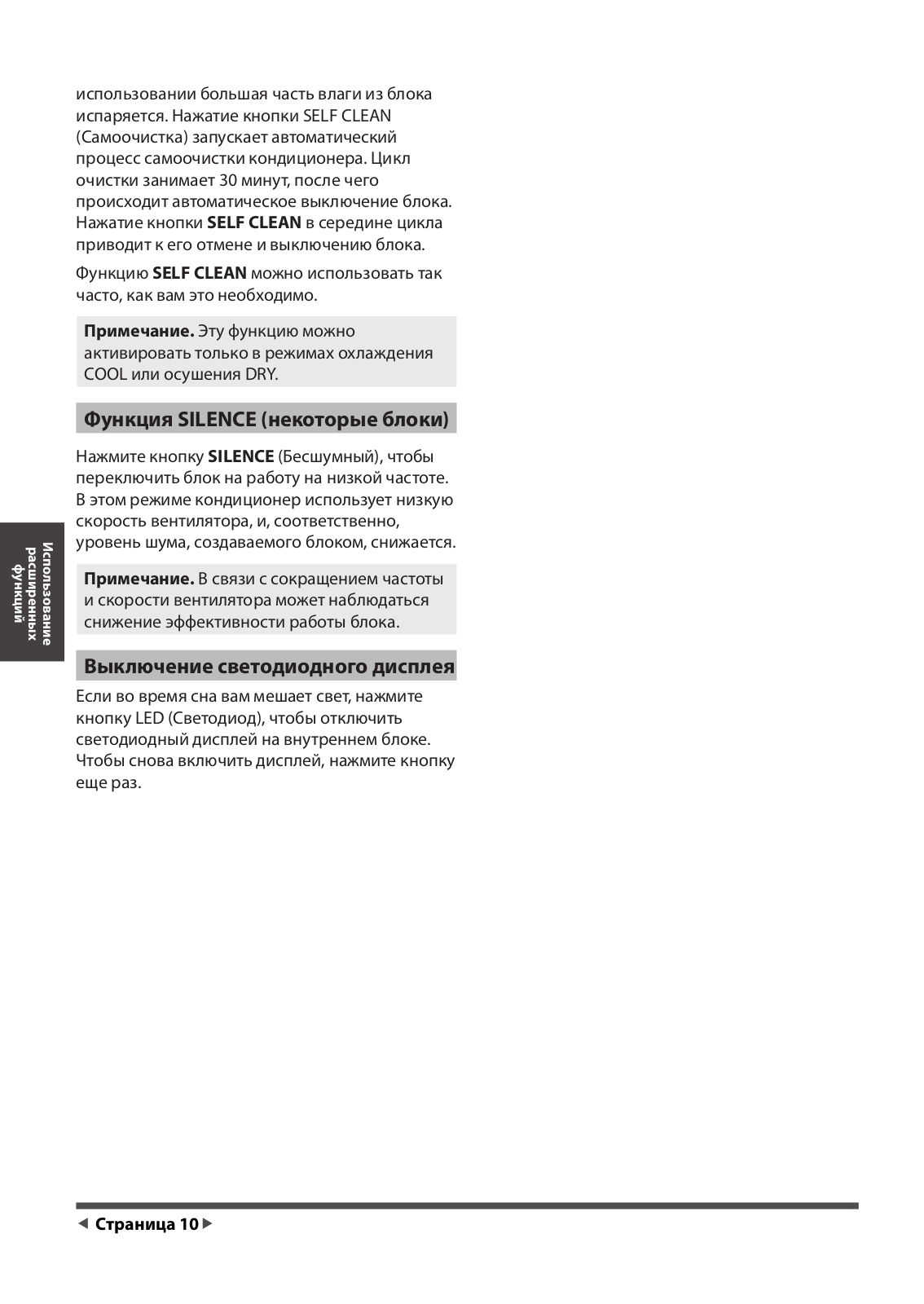

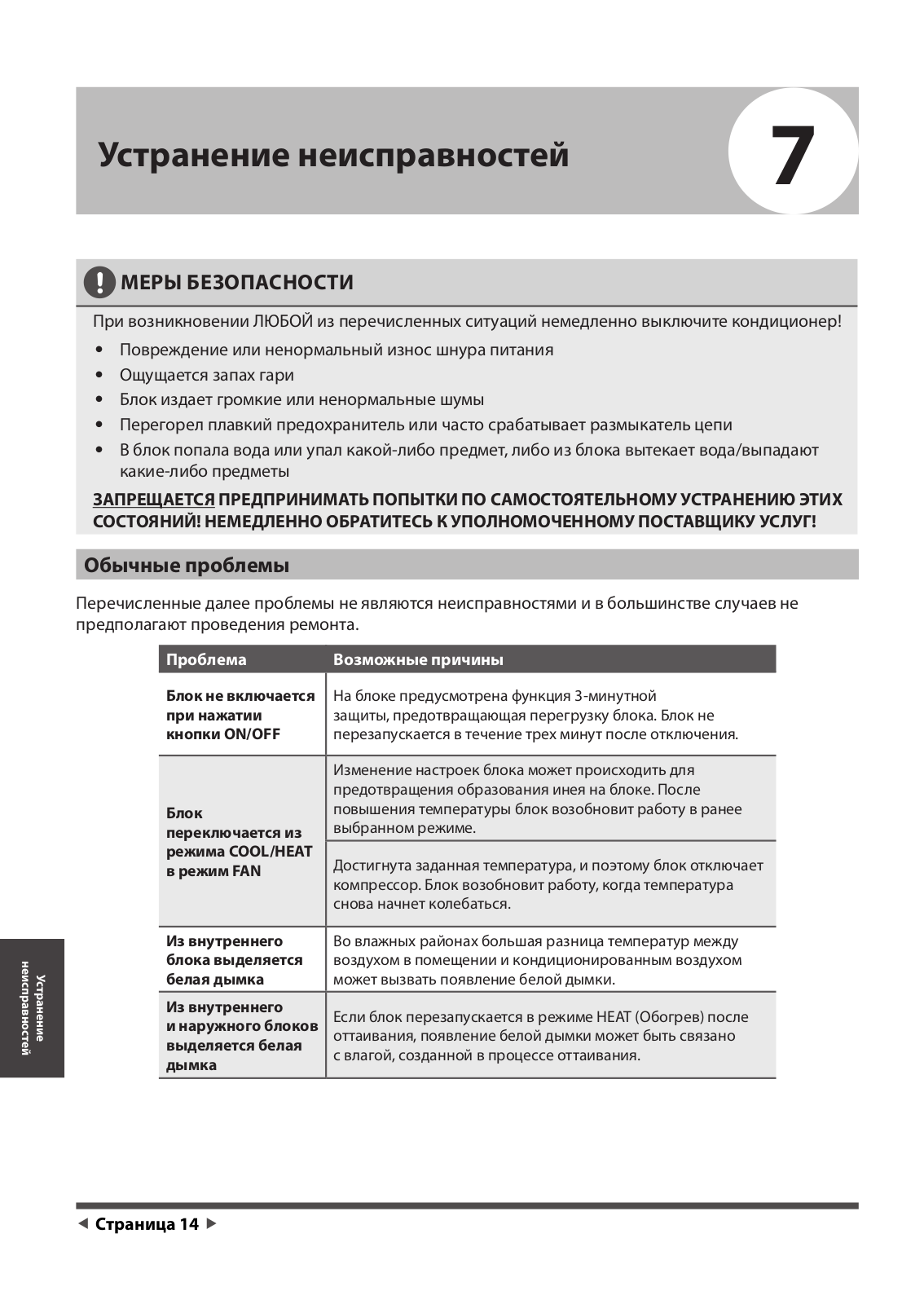

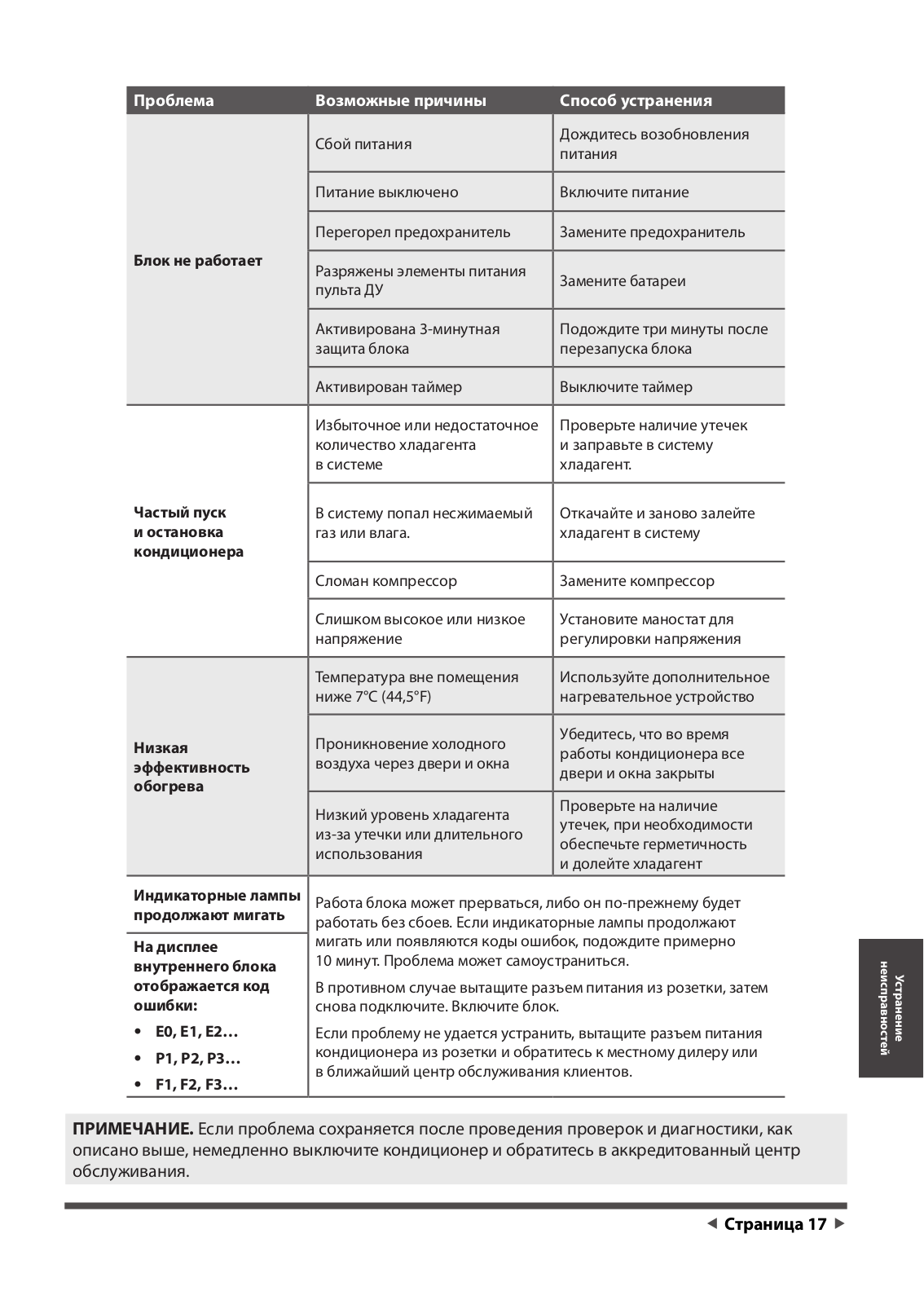

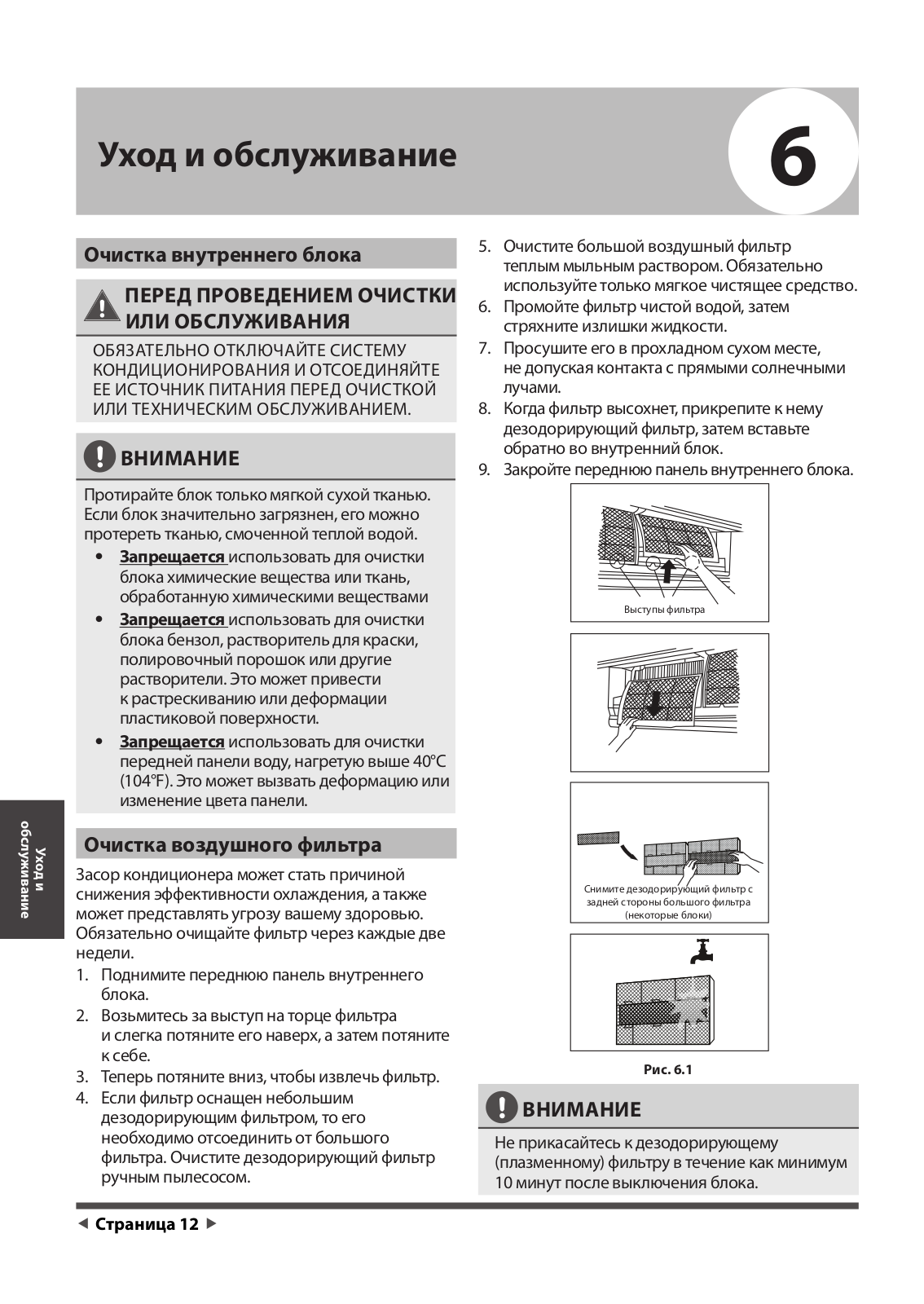

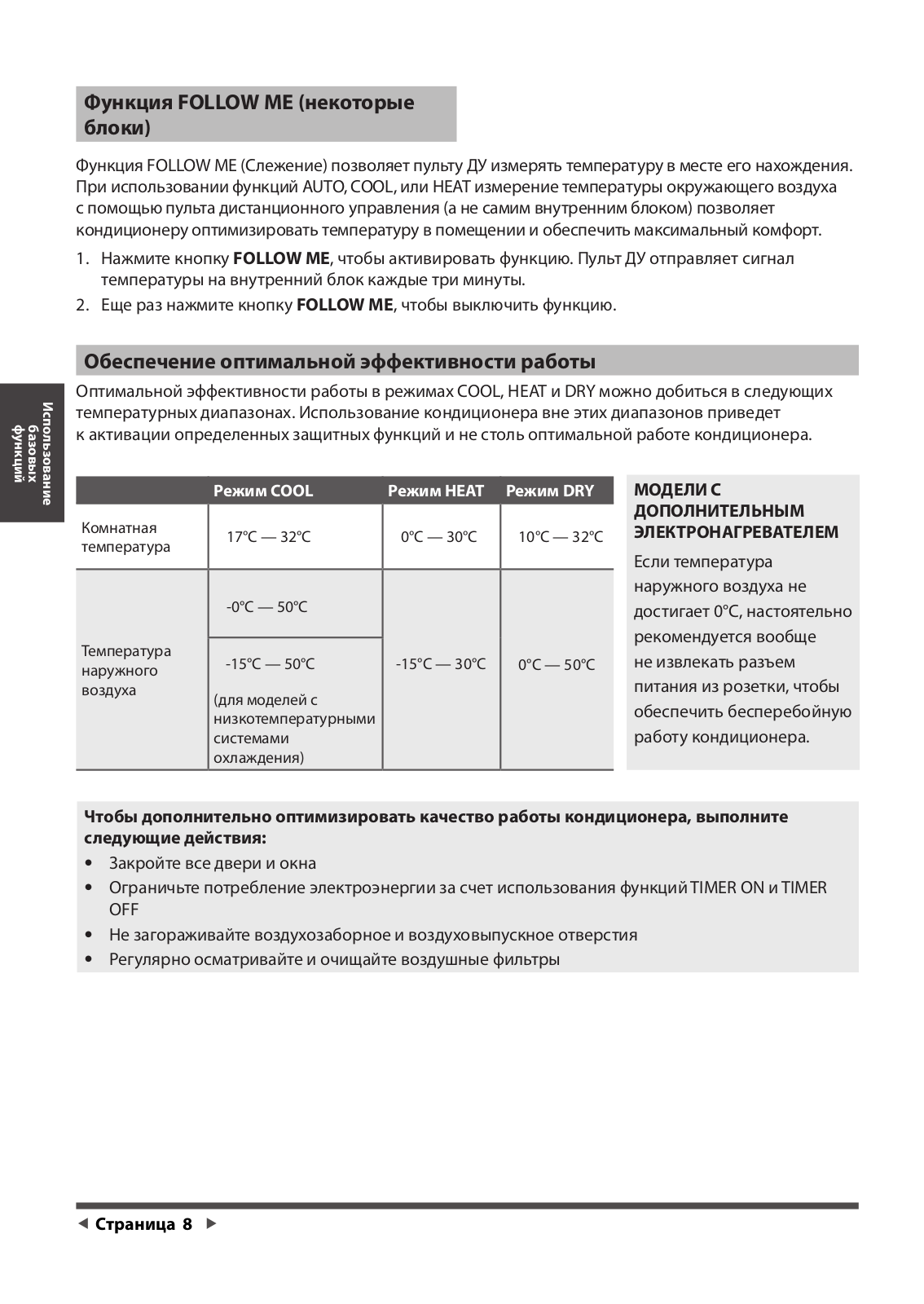

Dantex RK-07SFM, RK-07SFME, RK-09SFM, RK-09SFME, RK-12SFM Installation guide

RK-07SFM / RK-07SFME RK-09SFM / RK-09SFME RK-12SFM / RK-12SFME RK-18SFM / RK-18SFME RK-24SFM / RK-24SFME RK-28SFM / RK-28SFME

Содержание

Руководство по установке

0	Меры безопасности........................................	4
1	Общая информация по установке —
	Внутренний блок............................................	6
2	Элементы блока.............................................	8

3 Установка внутреннего блока ..........		9
1.	Выбор места установки..................................	09
2.	Крепление монтажной плиты к стене .....	10
3.	Сверление отверстия для соединительных
	трубопроводов в стене ..................................	10
4.	Подготовка трубопровода хладагента....	12
5.	Подсоединение сливного шланга.............	13
6.	Подсоединение сигнального кабеля.......	15
7.	Обертывание трубопровода и кабелей . 16
8.	Подсоединение внутреннего шнура
	питания..................................................................	16

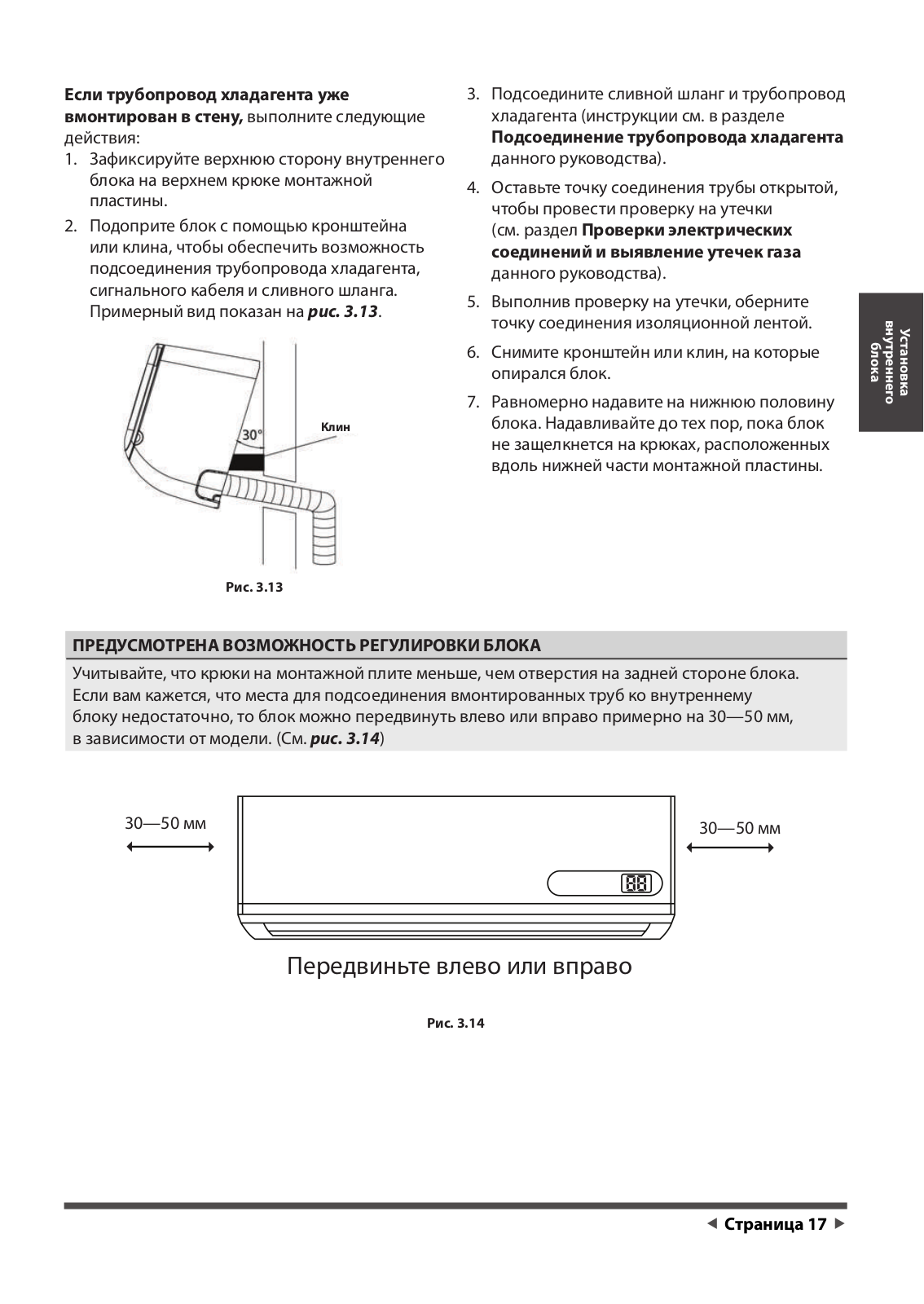

9.	Монтаж внутреннего блока ........................	16

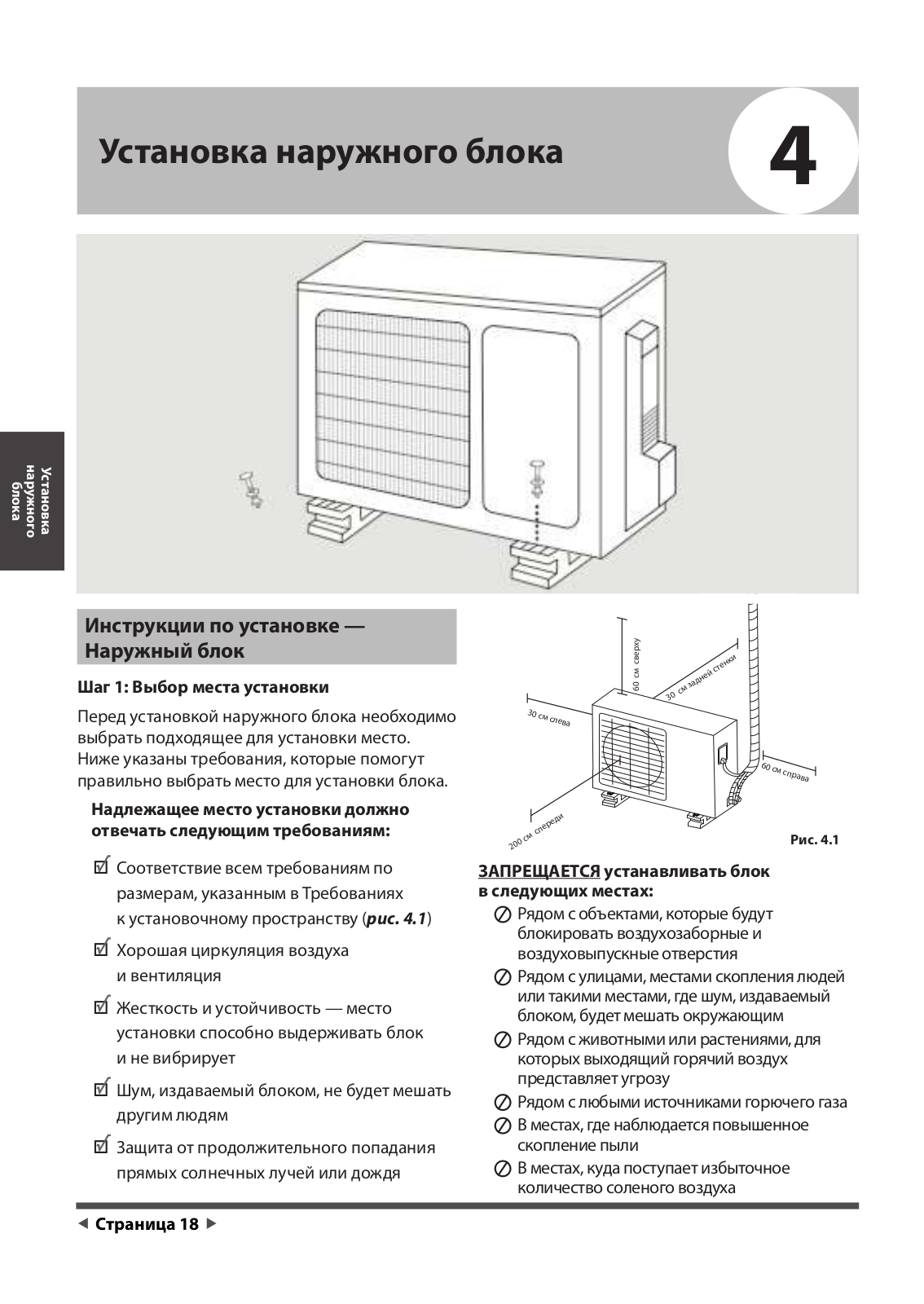

4 Установка наружного блока .....		18
1.	Выбор места установки.......................	18

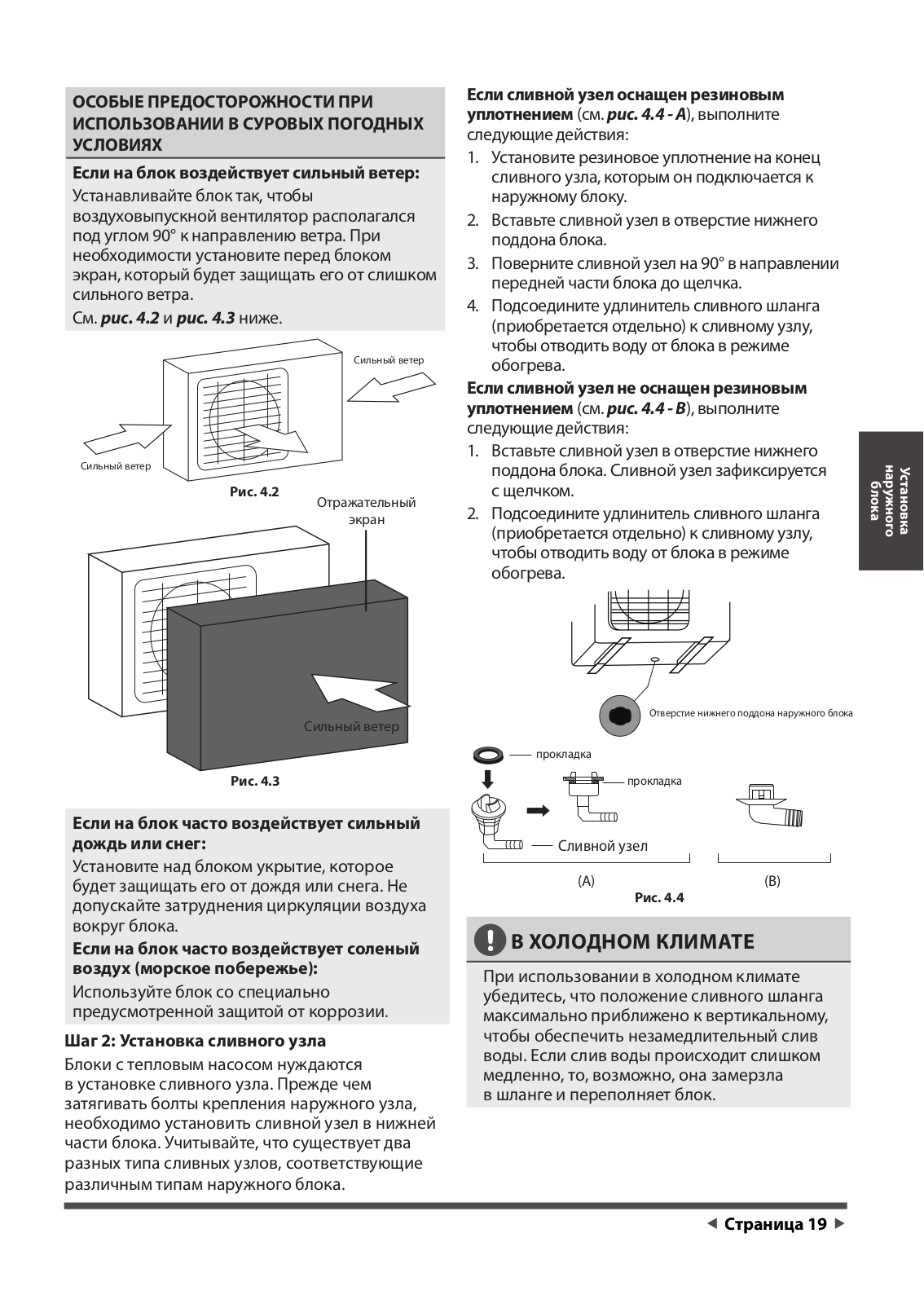

2.	Установка сливного узла ....................	19

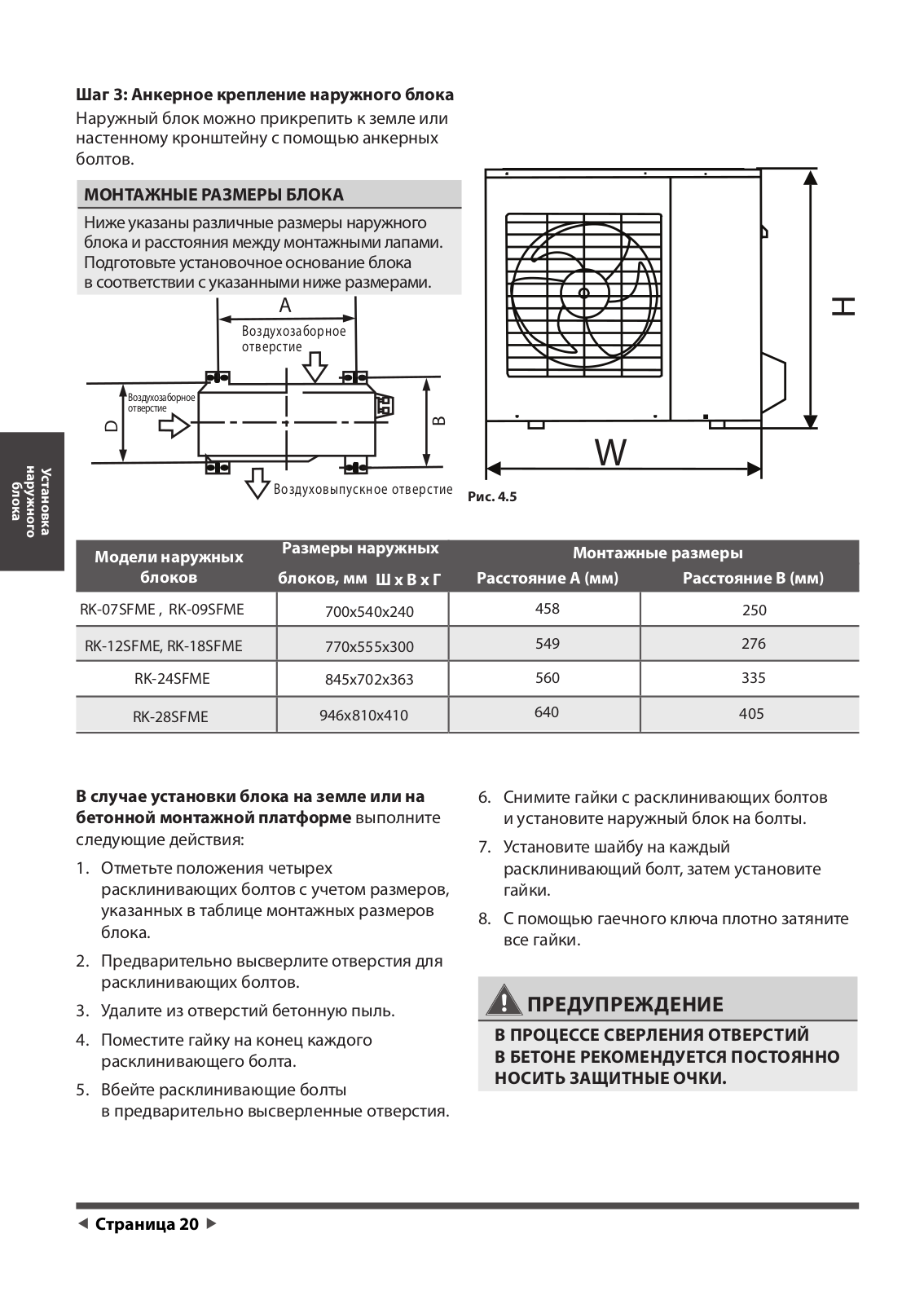

3.	Анкерное крепление наружного
	блока............................................................	20

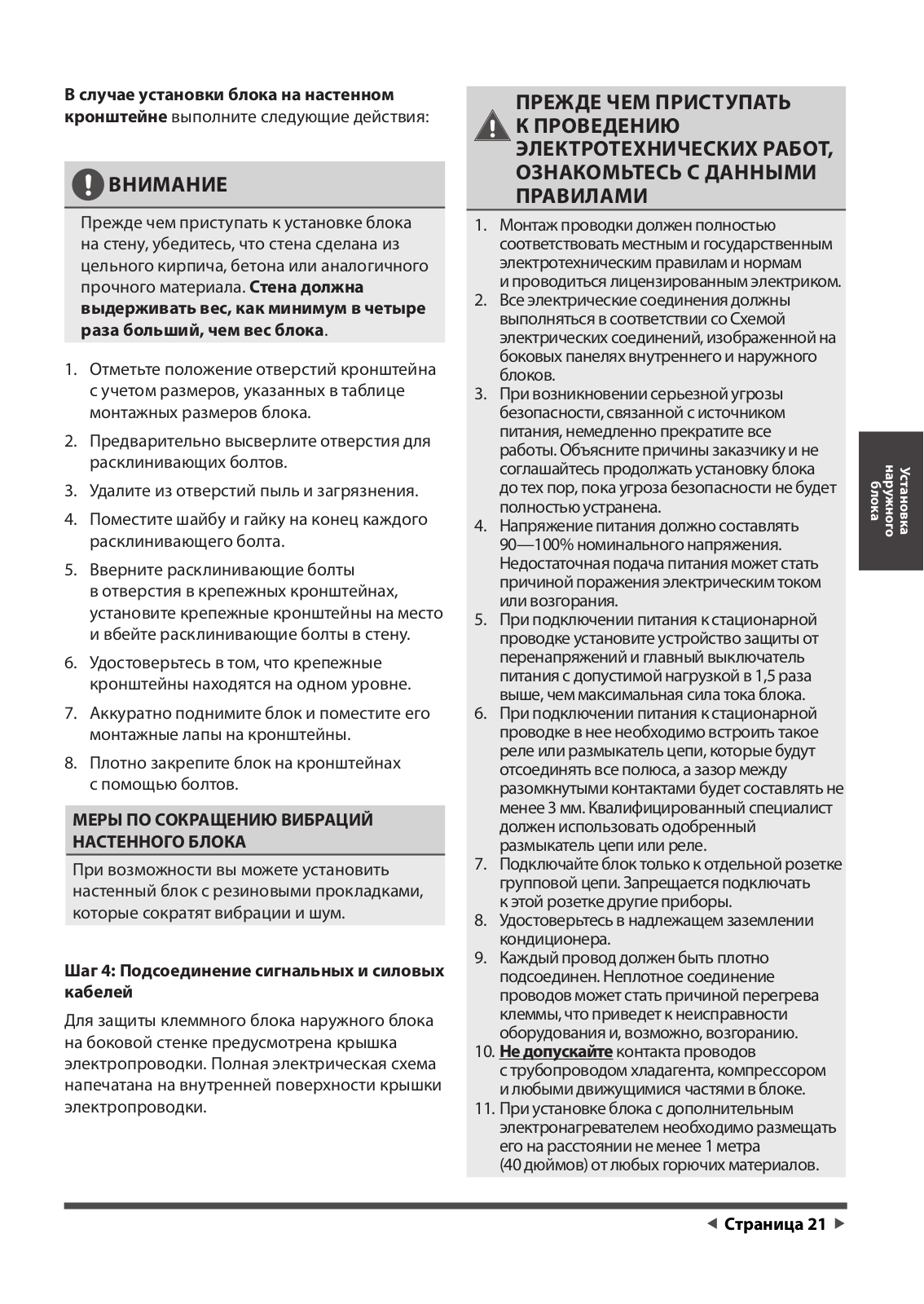

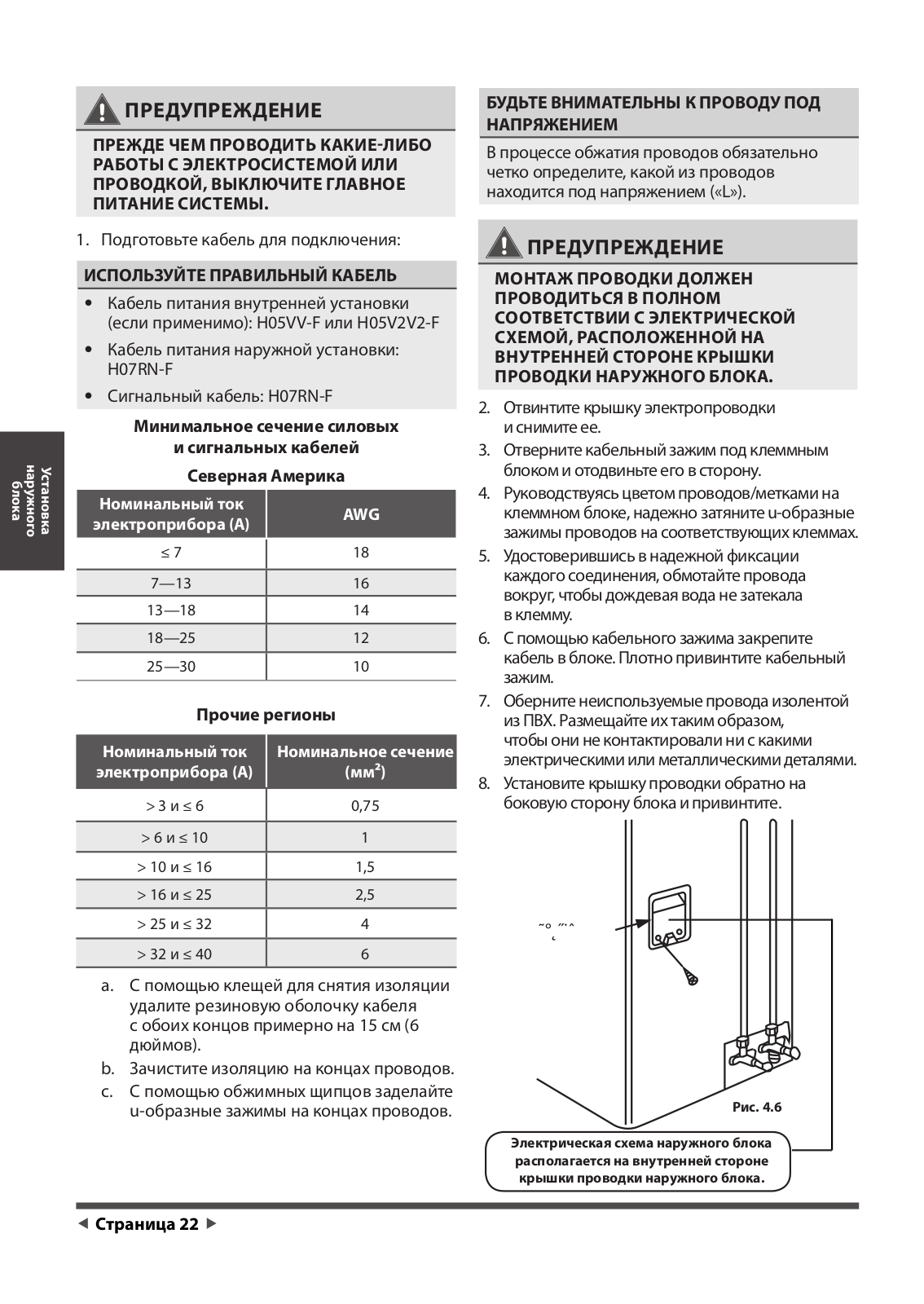

4.	Подсоединение сигнальных
	и силовых кабелей ................................	21

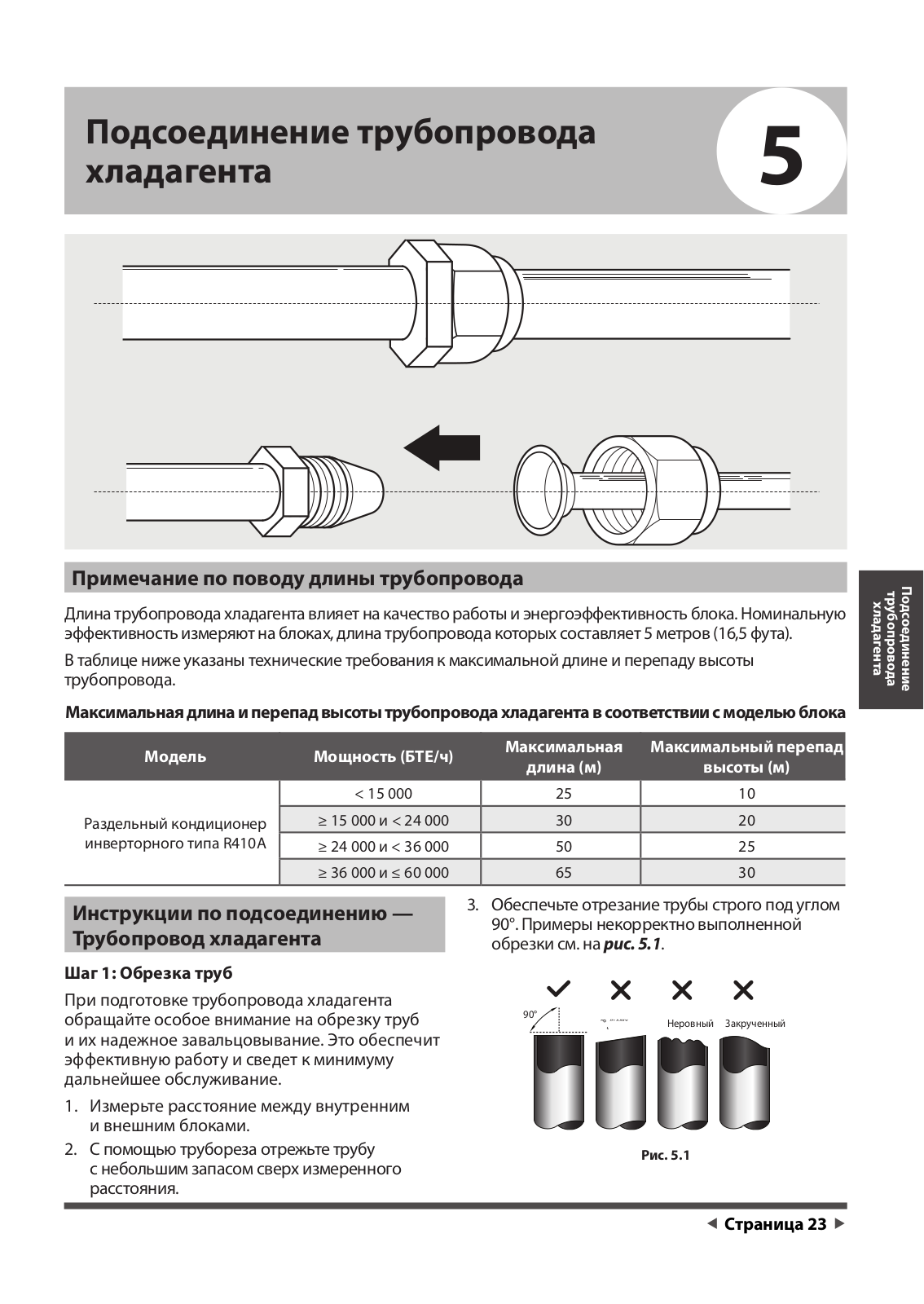

5 Подсоединение трубопровода хладагента......		23
A. Примечания по длине трубопровода..............................		23

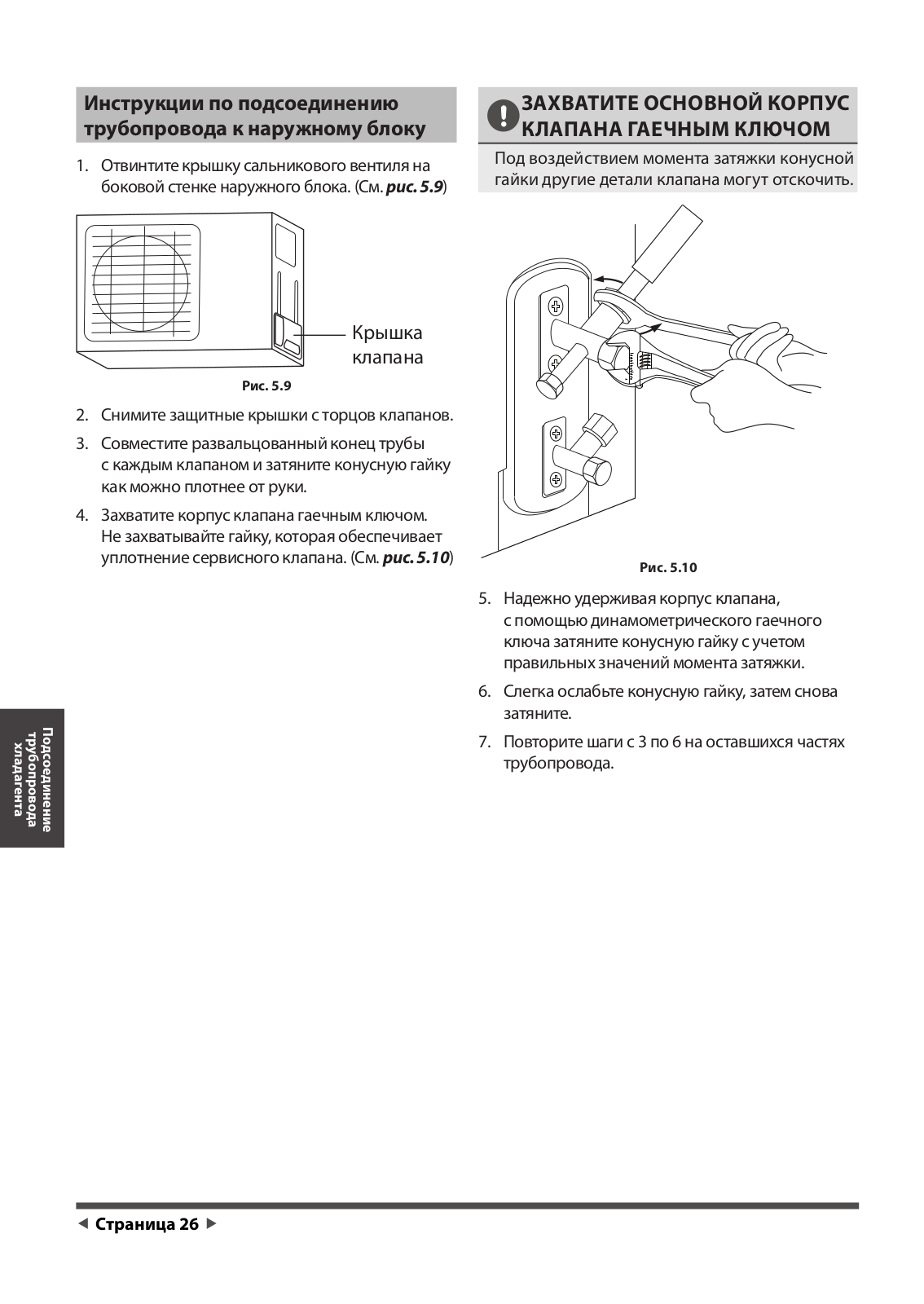

B. Инструкции по подсоединению — Трубопровод
хладагента.....................................................................................		23
1.	Обрезка трубы .......................................................................	23

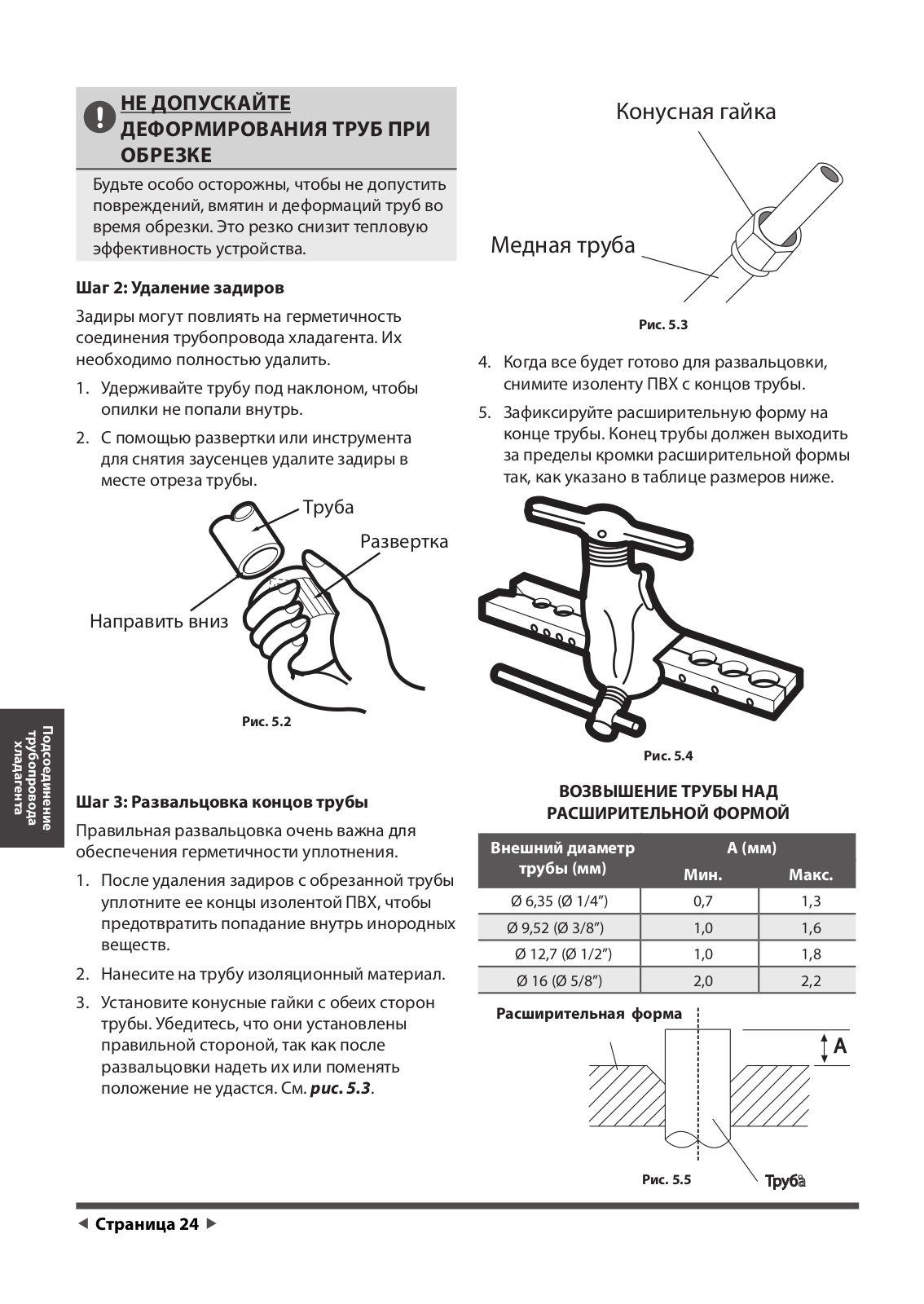

2.	Удаление задиров.................................................................	24

3.Развальцовка концов трубы

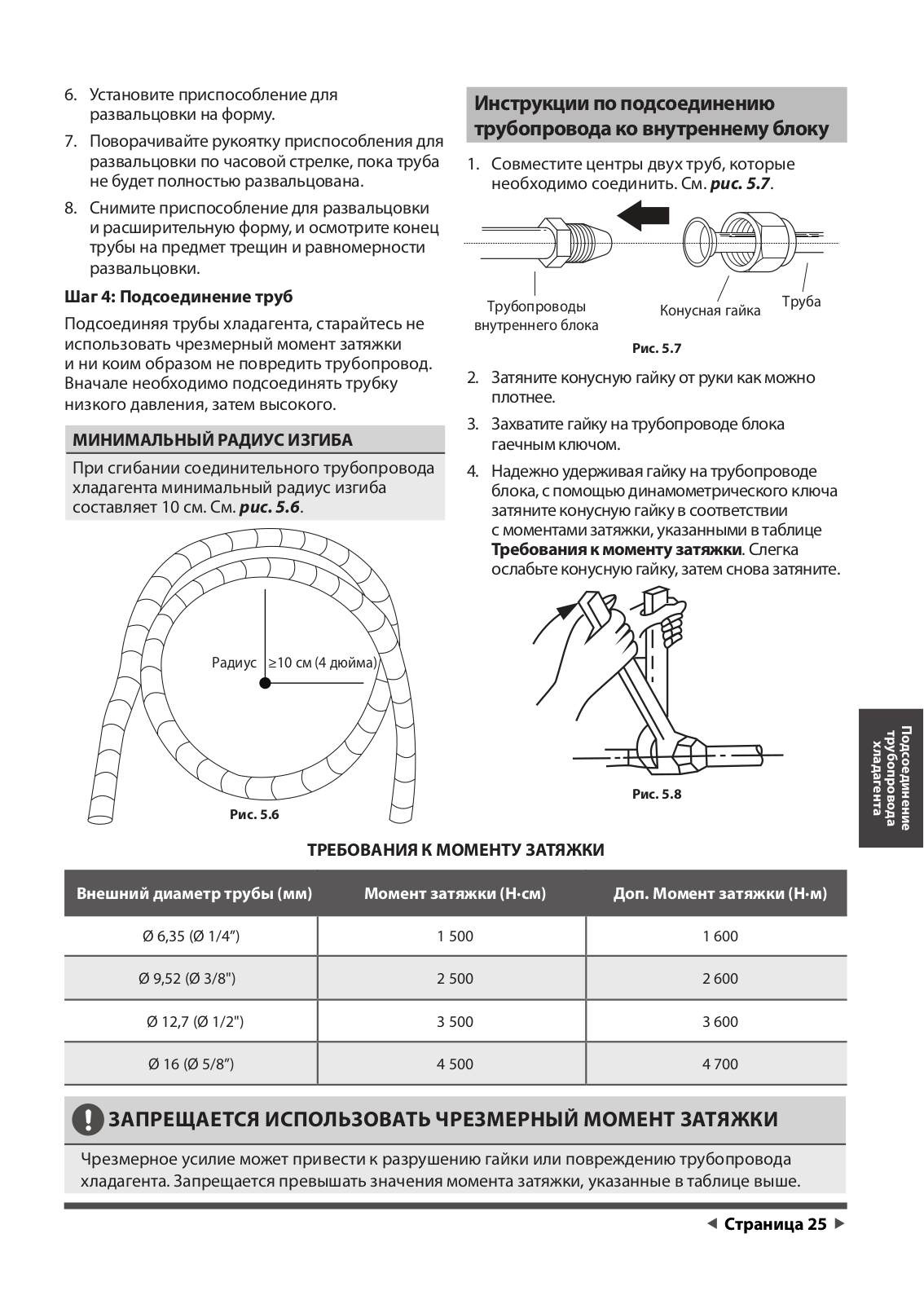

4.Соединение труб...............................................................................................................

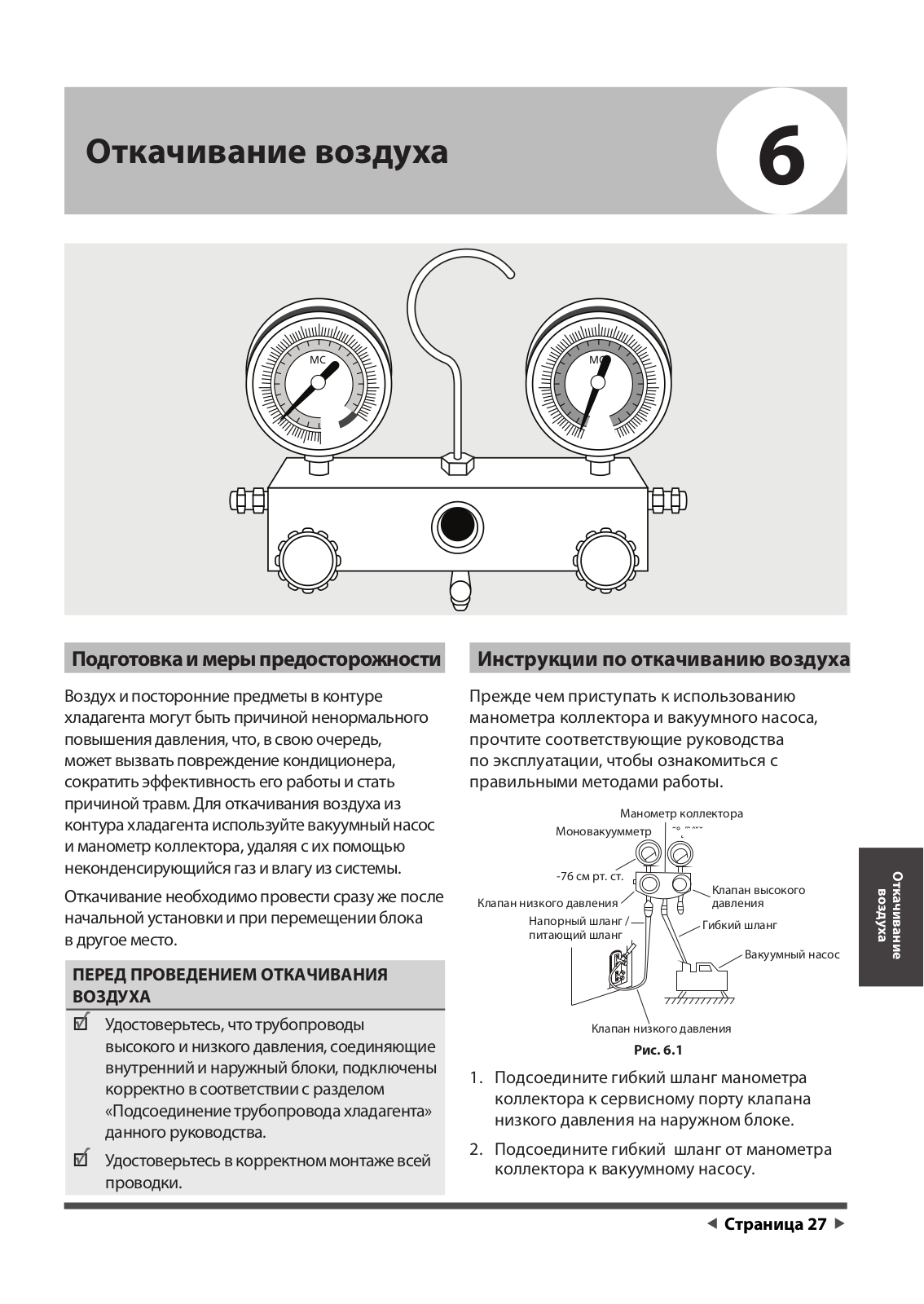

6 Откачивание воздуха...................		27
1.	Инструкции по откачиванию
	воздуха ...............................................................	27
2.	Примечание по поводу дозаправки
	хладагента.........................................................	28

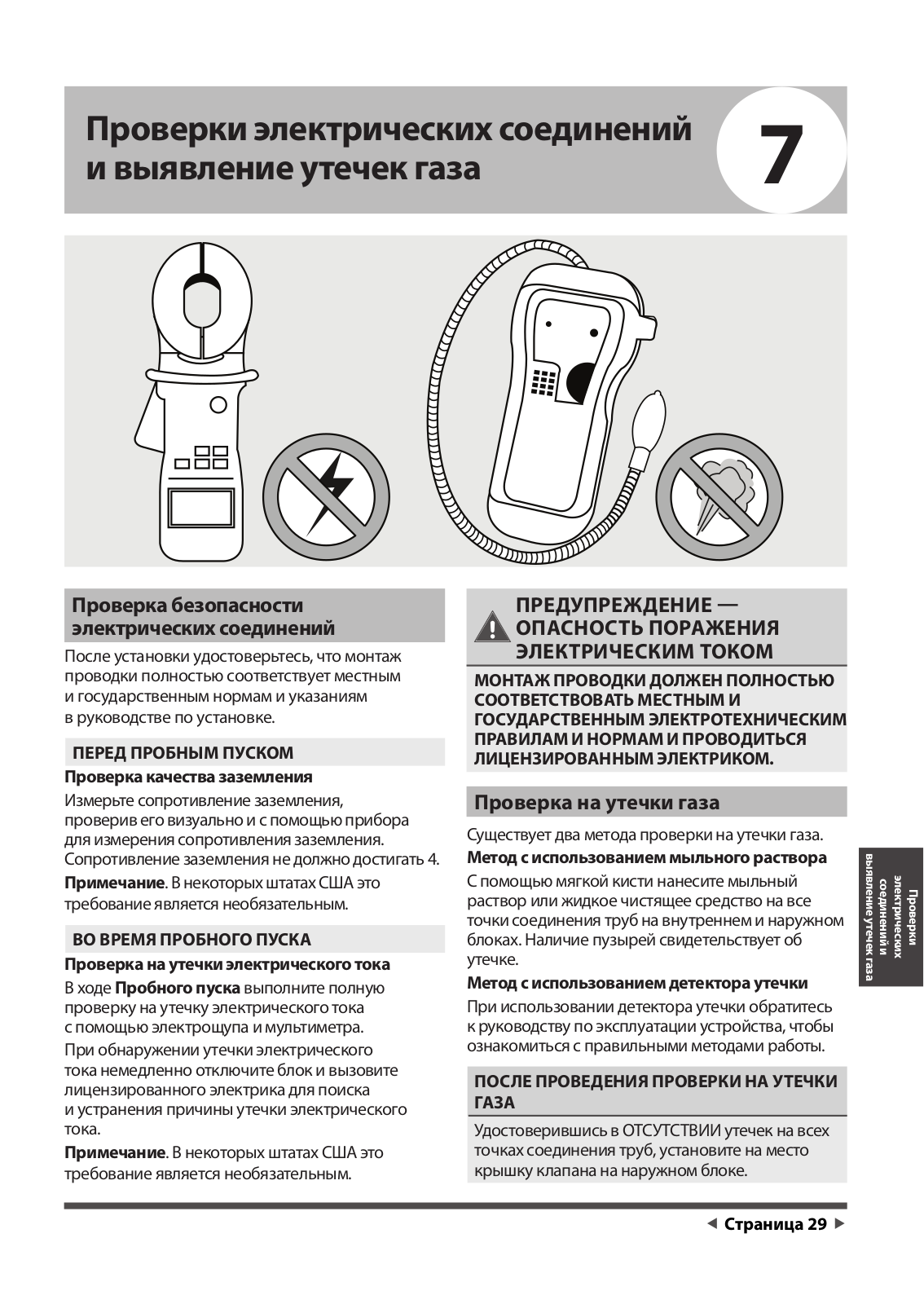

7	Проверки электрических соединений
	и выявление утечек газа................................	29

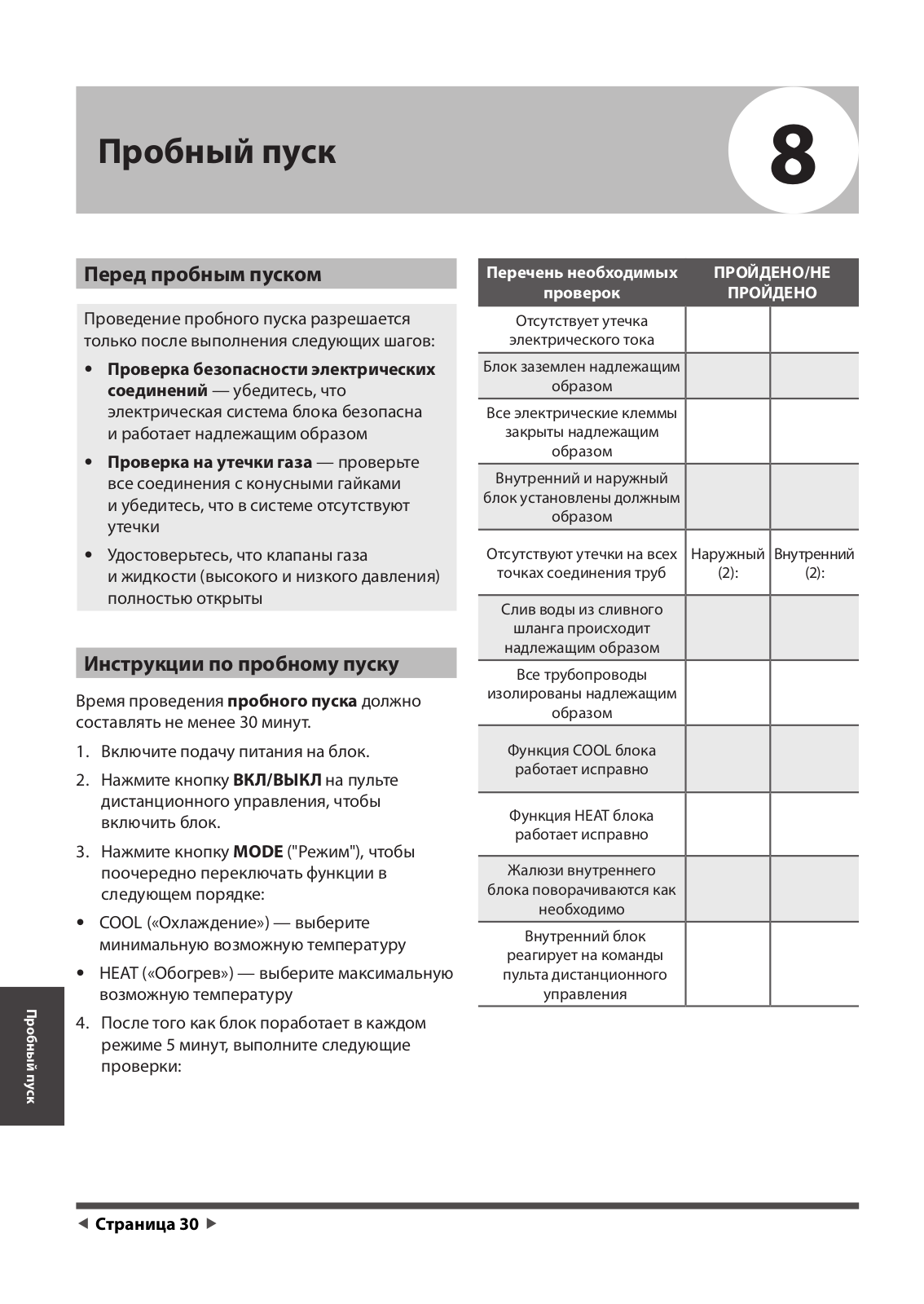

8	Пробный пуск................................................	30

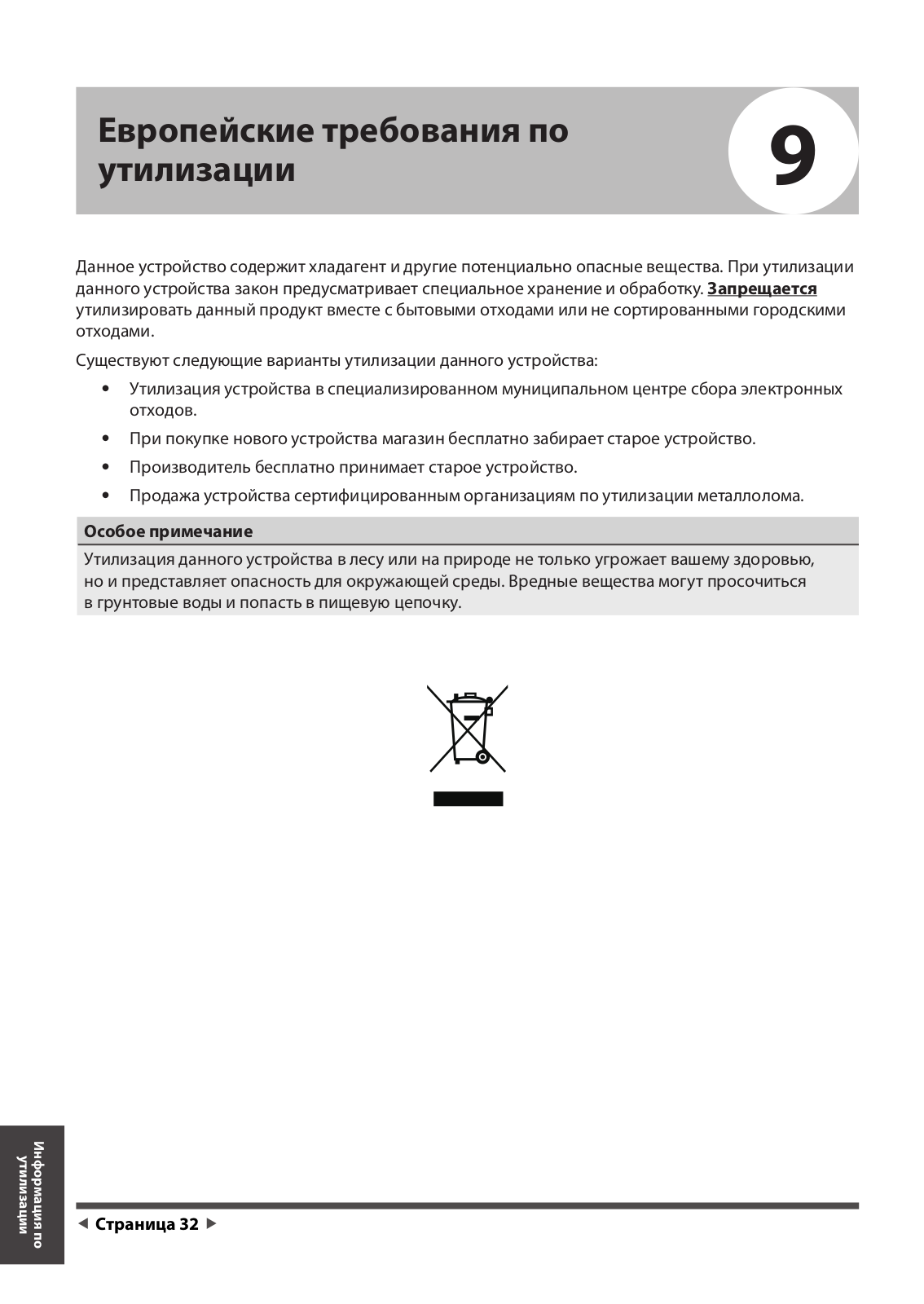

9	Европейские требования по утилизации.......	32

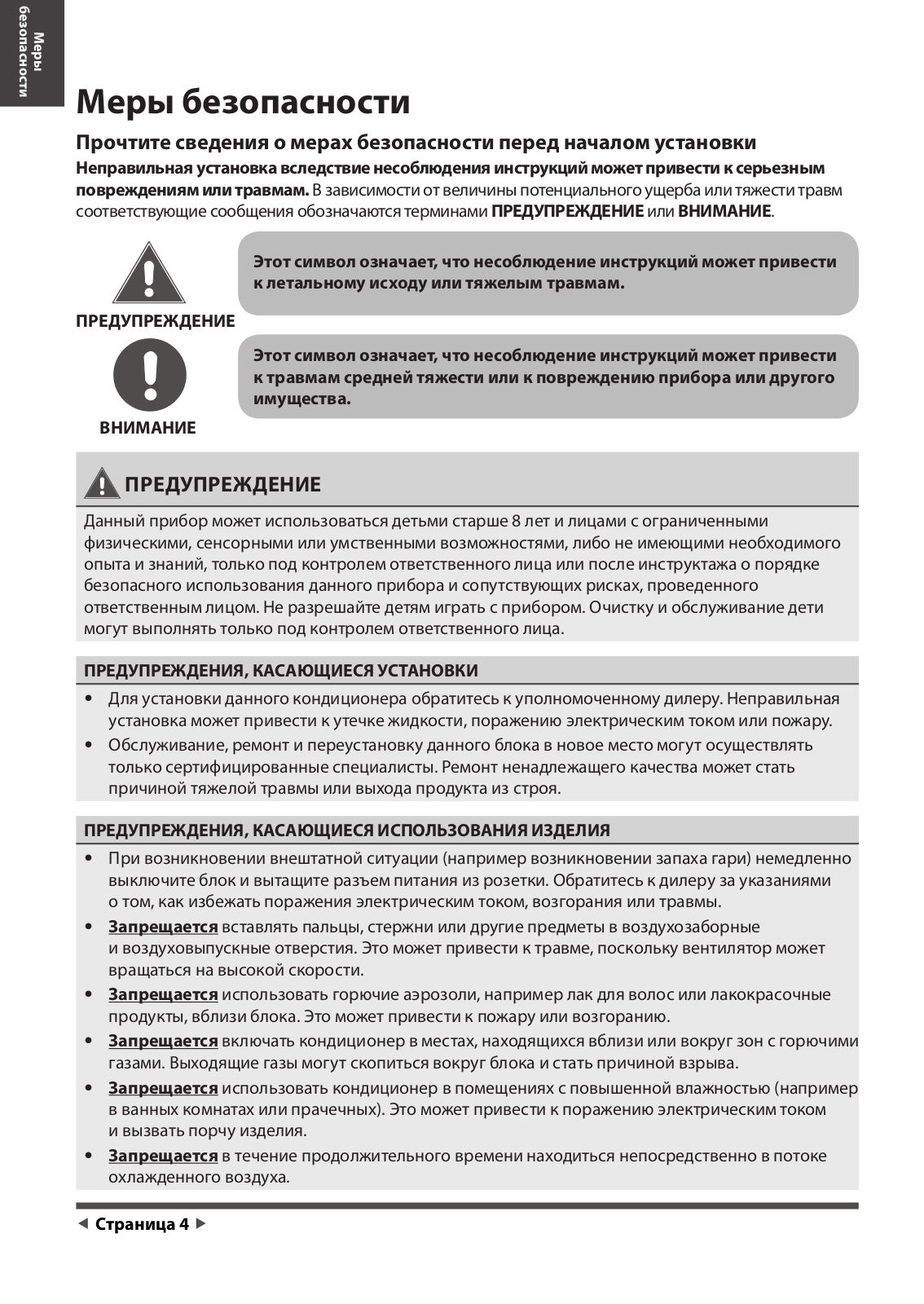

Меры безопасности

Прочтите сведения о мерах безопасности перед началом установки

Неправильная установка вследствие несоблюдения инструкций может привести к серьезным повреждениям или травмам. В зависимости от величины потенциального ущерба или тяжести травм соответствующие сообщения обозначаются терминами ПРЕДУПРЕЖДЕНИЕ или ВНИМАНИЕ.

Этот символ означает, что несоблюдение инструкций может привести к летальному исходу или тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ

Этот символ означает, что несоблюдение инструкций может привести к травмам средней тяжести или к повреждению блока или другого

имущества. ВНИМАНИЕ

Этот символ означает, что выполнение указанных действий категорически запрещено.

ПРЕДУПРЕЖДЕНИЕ

Запрещается менять длину кабеля питания или использовать удлинительный шнур для подачи питания на блок. Запрещается одновременно подключать к электрической розетке другие приборы. Ненадлежащая или недостаточная подача питания может стать причиной возгорания или поражения электрическим током.

При подсоединении трубопроводов хладагента ни при каких условиях не допускайте попадания в блок любых других веществ или газов, кроме указанных в Руководстве. Попадание других газов или веществ приведет к сокращению мощности блока, а также может стать причиной ненормально высокого давления в контуре хладагента. Это может стать причиной взрыва и травм.

Не разрешайте детям играть с кондиционером. Ни при каких условиях не оставляйте детей без присмотра, когда они находятся рядом с блоком.

1.Установку должны проводить только квалифицированные дилеры или специалисты. Некорректная установка может стать причиной утечки воды, поражения электрическим током или возгорания.

2.Установка должна выполняться в соответствии с инструкциями по установке. Неправильная установка может стать причиной утечки воды, поражения электрическим током или возгорания.

3.Для ремонта или обслуживания данного блока обратитесь к квалифицированному специалисту по обслуживанию.

4.Допускается использование только принадлежностей и деталей, входящих в комплект, и деталей, указанных в инструкциях по установке. Использование нестандартных деталей может стать причиной утечки воды, поражения электрическим током, возгорания или привести к выходу блока из строя.

5.Блок необходимо устанавливать на жесткой поверхности, способной выдержать его вес. Если выбранная поверхность не способна выдерживать вес блока либо установка выполнена некорректно, возможно падение блока вниз с нанесением тяжелых травм и ущерба.

Страница 4 

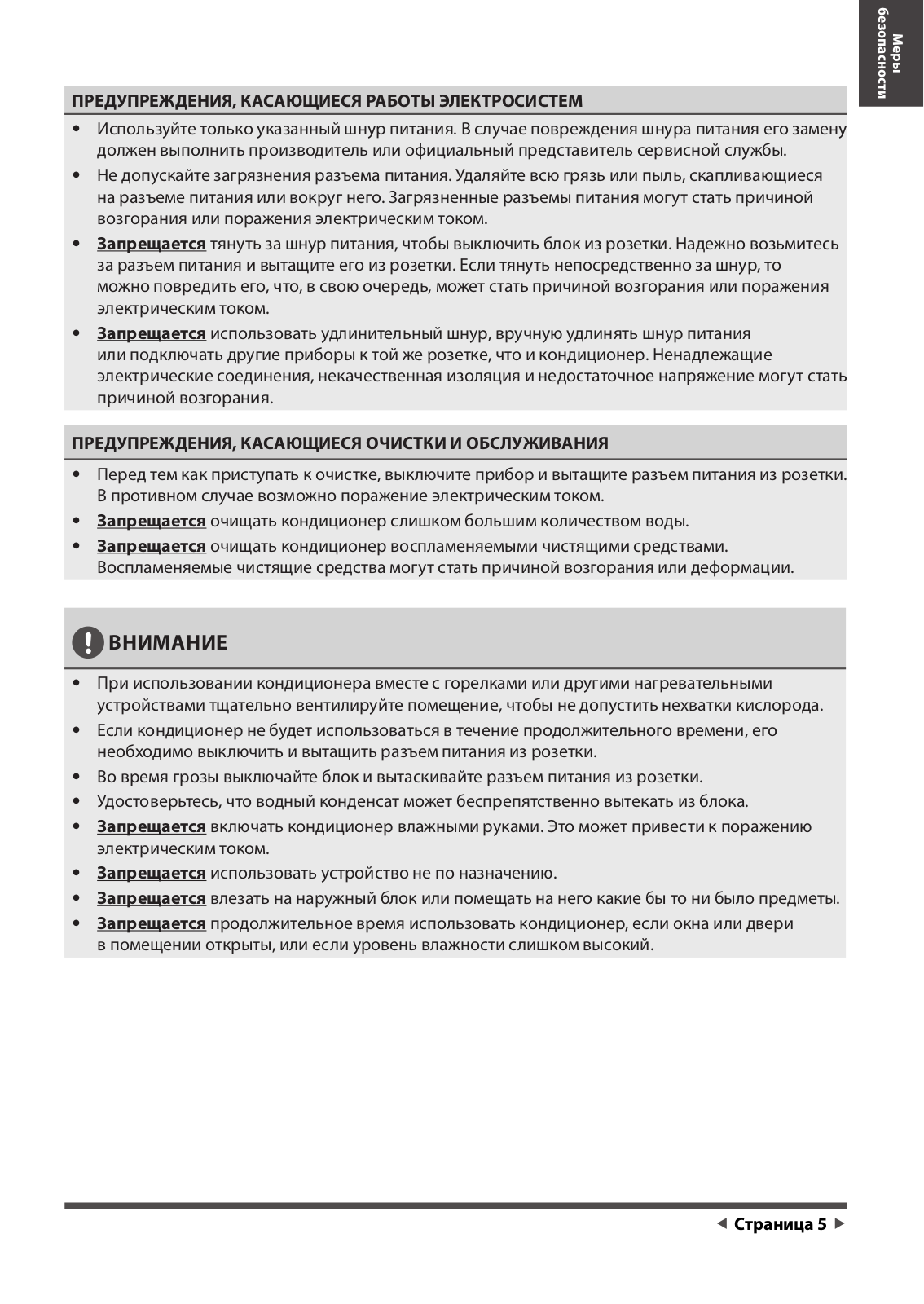

ПРЕДУПРЕЖДЕНИЕ

6.При проведении любых работ с электрическими цепями соблюдайте все местные

игосударственные стандарты и правила разводки проводов, а также Руководство по установке. Для подачи электропитания обязательно используйте отдельную цепь и одинарную розетку. Запрещается подключать к этой розетке другие приборы. Недостаточная мощность электросети или дефекты, возникшие при выполнении электротехнических работ, могут привести к поражению электрическим током или возгоранию.

7.При проведении электротехнических работ всегда используйте указанные кабели. Чтобы предотвратить повреждение кабельного наконечника, необходимо плотно подсоединять кабели и надежно их зажимать. Электрические соединения ненадлежащего качества могут перегреваться и быть причиной возгораний, а также поражения электрическим током.

8.Чтобы обеспечить корректное закрывание крышки пульта управления, необходимо правильно выполнить прокладку всех проводов. Ненадлежащее закрывание крышки пульта управления может привести к возникновению коррозии и перегреву в точках подключения, возгоранию

ипоражению электрическим током.

ВНИМАНИЕ

При установке блоков с дополнительным электронагревателем запрещается размещать их на расстоянии менее 1 метра (3 футов) от любых горючих материалов.

Запрещается устанавливать блок в местах, где существует риск контакта с горючими газами в случае их утечки. Скопление горючего газа рядом с блоком может стать причиной возгорания.

Запрещается использовать кондиционер в помещениях с повышенной влажностью, например

вванных комнатах или прачечных. Продолжительный контакт с водой может привести к короткому замыканию электрических компонентов.

1.В процессе установки оборудование необходимо надлежащим образом заземлить, так как

впротивном случае возникает опасность поражения электрическим током.

2.При установке сливных трубопроводов следуйте указаниям данного Руководства. Ненадлежащий слив жидкости может привести к повреждению жилища и имущества под воздействием воды.

Примечание по поводу фторированных газов

1.Данный кондиционер представляет собой герметичный блок, внутри которого содержатся фторированные газы. Информация о типе и количестве газов приведена на соответствующей табличке, размещенной на блоке.

2.Установку, обслуживание и ремонт данного блока могут осуществлять только сертифицированные специалисты.

3.Демонтаж и утилизацию оборудования могут осуществлять только сертифицированные специалисты.

4.При наличии в системе установленной системы обнаружения утечек ее проверку на утечки необходимо проводить не реже, чем через каждые 12 месяцев.

5.При проверке блока на утечки настоятельно рекомендуется вести надлежащую документацию всех процедур проверки.

Страница 5 

<![if ! IE]>

<![endif]>Общая информация установке по

Общая информация по установке —	1
Внутренний блок

1	≥ 15,25	2
≥ 12,7		≥ 12,7

≥ 228,6

Выбор места установки		Определения места отверстия в стене
(Стр. 9)		(Стр. 10)

3

4

Крепление монтажной плиты	Сверление отверстия в стене
(Стр. 10)	(Стр. 10)
Страница 6 

5	6	7
	L	N S

Подсоединение труб

Подсоединение проводки

Подготовка

(Стр. 23)

(Стр. 15)

сливного шланга

(Стр. 12)

8

<![if ! IE]>

<![endif]>Общая информация установке по

Обертывание трубопровода и кабеля (Стр. 16)

9

Монтаж внутреннего блока (Стр. 16)

Страница 7 

Элементы блока	2

<![if ! IE]>

<![endif]>Элементы блока

	( )

•
••• • ( •
• • — )
	( )

• •

•

( )

Рис. 2.1

ПРИМЕЧАНИЕ ПО ПОВОДУ ИЛЛЮСТРАЦИЙ

Иллюстрации в данном руководстве приводятся для наглядности. Фактическая форма внутреннего блока может слегка отличаться. Приоритетом обладает фактическая форма.

Страница 8 

Установка внутреннего блока	3

<![if ! IE]>

<![endif]>Установка внутреннего блока

		ЗАПРЕЩАЕТСЯ устанавливать блок
	Инструкции по установке —
		в следующих местах:
	Внутренний блок
			Рядом с любыми источниками тепла, пара
			или горючего газа
	ПЕРЕД УСТАНОВКОЙ
			Рядом с такими воспламеняемыми
	Перед тем как приступить к установке
			предметами, как шторы или одежда
	внутреннего блока, сверьтесь с ярлыком на		Рядом с любыми предметами, которые
	коробке продукта, чтобы удостовериться
			могут препятствовать циркуляции воздуха
	в том, что номер модели внутреннего блока
			Рядом с дверным проемом
	соответствует номеру модели наружного блока.
			В месте, куда попадают прямые солнечные
	Шаг 1: Выбор места установки
			лучи
	Перед установкой внутреннего блока необходимо
			ПРИМЕЧАНИЕ ПО ПОВОДУ ОТВЕРСТИЯ
	выбрать подходящее для установки место. Ниже
	указаны требования, которые помогут правильно		В СТЕНЕ:
	выбрать место для установки блока.		Если отсутствуют фиксированные
	Надлежащее место установки должно		трубопроводы хладагента:
	отвечать следующим требованиям:		При выборе места установки необходимо
	Хорошая циркуляция воздуха		также предусмотреть достаточно места для
			отверстия, которое будет просверлено
	Удобство слива
			в стене (см. шаг Сверление отверстия для
	Шум, издаваемый блоком, не будет мешать		соединительных трубопроводов
	другим людям		в стене) для прокладки сигнального кабеля
	Жесткость и устойчивость — в месте		и трубопровода хладагента, соединяющих
	установки исключены вибрации		внутренний и наружный блоки. По умолчанию
	Достаточная прочность, позволяющая		все трубопроводы должны располагаться
			справа от внутреннего блока (если
	выдержать вес блока
			стоять лицом к блоку). Тем не менее, блок
	Расстояние не менее одного метра до всех
			предусматривает возможность установки
	остальных электроприборов (например
			трубопроводов как справа, так и слева.
	телевизора, радиоприемника, компьютера)
			Страница 9 

Используйте схему, приведенную ниже, чтобы обеспечить надлежащее расстояние до стен

и потолка:	15

12

12

<![if ! IE]>

<![endif]>Установка внутреннего блока

2,3

Рис. 3.1

Шаг 2: Крепление монтажной плиты к стене

Монтажная плита — это приспособление, на котором устанавливают внутренний блок.

1.Снимите винт, с помощью которого монтажная плита крепится к задней стороне внутреннего блока.

2.Установите монтажную плиту на стене в таком месте, которое отвечает всем требованиям,

указанным в шаге Выбор места установки. (Подробную информацию о размерах монтажной плиты см. в разделе Размеры монтажной плиты).

3.Места, в которых будут просверлены отверстия для крепежных винтов, должны:

•быть оснащены шпильками и способны выдержать вес блока

•соответствовать отверстиям для винтов, просверленным в монтажной плите

4.Монтажную плиту необходимо зафиксировать на стене с помощью винтов, входящих в комплект.

5.Необходимо убедиться, что монтажная плита плотно прилегает к плоскости стены.

ПРИМЕЧАНИЕ ПО ПОВОДУ БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:

Если стена сделана из кирпича, бетона или подобных материалов, то в ней необходимо просверлить отверстия диаметром 5 мм и вставить в них стаканные анкеры, входящие в комплект. Затем необходимо зафиксировать монтажную плиту на стене, затянув винты непосредственно внутри анкерных серег.

Шаг 3: Сверление отверстия для соединительных трубопроводов в стене

В стене необходимо просверлить отверстие для трубопровода хладагента, сливной трубы и сигнального кабеля, которые соединят внутренний и наружный блоки.

1.Определите положение отверстия в стене в зависимости от положения монтажной

плиты. Для выбора оптимального положения

обратитесь к разделу Размеры монтажной плиты на следующей странице. Отверстие

встене должно находиться на расстоянии не менее 65 см от боковой стенки блока и проходить под небольшим углом, чтобы улучшить слив.

2.Используя коронку для сверления гнезд диаметром 65 мм , просверлите отверстие

встене. Канал отверстия должен быть слегка наклонен вниз, так чтобы его наружный край был ниже внутреннего примерно на 5—7 мм. Это обеспечит правильный слив воды.

(См. рис. 3.2)

3.Вставьте в отверстие защитную втулку. Она закрывает края отверстия и облегчает герметизацию по окончании процесса установки.

ВНИМАНИЕ

При сверлении отверстия в стене обратите внимание на то, чтобы не задеть провода, водопроводные трубы и другие важные элементы.

Страница 10 

Стена Внутри

<![if ! IE]>

<![endif]>5—7

Рис. 3.2

РАЗМЕРЫ МОНТАЖНОЙ ПЛИТЫ

Для различных моделей предусмотрены разные монтажные пластины. Чтобы обеспечить достаточно места для монтажа внутреннего блока, используйте таблицы справа, в которых указаны различные типы монтажных пластин и такие их размеры, как:

•Ширина монтажной пластине

•Высота монтажной пластине

•Ширина внутреннего блока по отношению

кпластине

•Высота внутреннего блока по отношению

кпластине

•Рекомендованное положение отверстия

в стене (как слева, так и справа от монтажной плиты)

•Относительные расстояния между отверстиями для винтов

й пластины

179 мм

		101 мм	136 мм
<![if ! IE]> <![endif]>290мм	<![if ! IE]> <![endif]>мм49		<![if ! IE]> <![endif]>37 мм
			• • • •
			<![if ! IE]> <![endif]>˝˝
65 мм		722 мм	<![if ! IE]> <![endif]>49	65 мм
		RK-07SFM
		RK-09SFM
			232 мм
		192 мм	128 мм
	<![if ! IE]> <![endif]>43 мм				<![if ! IE]> <![endif]>Установка внутреннего блока
65		802	<![if ! IE]> <![endif]>˙˙43	65
			<![if ! IE]> <![endif]>мм 43
<![if ! IE]> <![endif]>мм			• • • • •• • ••
<![if ! IE]> <![endif]>297

RK-12SFM

		138 мм	144 мм
			<![if ! IE]> <![endif]>58 мм
<![if ! IE]> <![endif]>мм	<![if ! IE]> <![endif]>мм		•• • • • • -•€
<![if ! IE]> <![endif]>319	<![if ! IE]> <![endif]>57
			<![if ! IE]> <![endif]>40 мм
65	34 мм		965 мм	65

RK-18SFM

53,5 мм

<![if ! IE]>

<![endif]>335 мм

т

65

		581 мм
219 мм		300 мм
76 мм				53,5 мм
		148,7 мм		• • • ут - €
<![if ! IE]> <![endif]>47 мм			47 мм
174,3 мм				т
	1080 мм	151 мм		65

RK-24SFM

389 мм		257 мм
172 мм		332 мм
<![if ! IE]> <![endif]>362 мм		• • • ут• -
52 мм		52 мм
т		т
65	1259 мм	65

RK-28SFM

Страница 11 

<![if ! IE]>

<![endif]>Установка внутреннего блока

Шаг 4: Подготовка трубопровода хладагента

Трубопровод хладагента находится внутри изоляционной оболочки, прикрепленной к задней стороне блока. Необходимо подготовить

трубопровод, прежде чем пропускать его сквозь отверстие в стене. См. раздел Подсоединение трубопровода хладагента данного руководства,

где указаны подробные инструкции по развальцовке трубы и требования к моменту затяжки, методу развальцовки и т.п.

1.Учитывая положение отверстия в стене по отношению к монтажной плите, необходимо выбрать, с какой стороны трубопровод будет выходить из блока.

2.Если отверстие в стене находится за блоком, то выбивную панель необходимо оставить на месте. Если отверстие в стене находится сбоку от внутреннего блока, то необходимо удалить выбивную панель с соответствующей стороны блока. (См. рис. 3.3) Таким образом в блоке появится щель, сквозь которую трубопровод может из него выйти. В случае возникновения трудностей с ручным удалением пластиковой панели используйте острогубцы.

Рис. 3.3

3.Чтобы укоротить изолирующую оболочку, используйте ножницы: трубопровод хладагента должен выходить из оболочки примерно на 15 см (6 дюймов). Для этого есть две причины:

•Это позволяет упростить процесс

Подсоединения трубопровода хладагента

•Это упрощает проведение проверок на утечку газа и позволяет обнаруживать вмятины

4.Если имеющийся соединительный трубопровод уже вмонтирован в стену, перейдите непосредственно к шагу Подсоединение сливного шланга. Если вмонтированного трубопровода нет, подсоедините трубопровод хладагента внутреннего блока к соединительному трубопроводу, по которому будут сообщаться внутренний и наружный блоки. Подробные инструкции см. в разделе

Подсоединение трубопровода хладагента

в данном руководстве.

5.Учитывая положение отверстия в стене по отношению к монтажной плите, определите угол, под которым необходимо согнуть трубопровод.

6.Возьмитесь за трубопровод хладагента у основания изгиба.

7.Медленно, с постоянным давлением отогните трубопровод в направлении отверстия. Не допускайте деформации или повреждения трубопровода, выполняя данную операцию.

ПРИМЕЧАНИЕ ПО ПОВОДУ УГЛА ТРУБОПРОВОДА

Трубопровод хладагента может выходить из четырех различных углов внутреннего блока:

•С левой стороны

•Слева сзади

•С правой стороны

•Справа сзади Подробнее см. рис. 3.4.

Рис. 3.4

ВНИМАНИЕ

Проявляйте крайнюю осторожность при отгибании трубопроводов от блока, чтобы не допустить их деформации или повреждения. Все вмятины на трубопроводах будут негативно влиять на качество работы блока.

Страница 12 

Шаг 5: Подсоединение сливного шланга

Если не указано иного, сливной шланг подсоединяют с левой стороны блока (если стоять лицом к задней стороне блока). Тем не менее, его можно подсоединить и к правой стороне.

1.Чтобы обеспечить надлежащий слив, прикрепляйте шланг с той стороны блока, из которой выходит трубопровод хладагента.

2.Прикрепите к концу сливного шланга удлинитель сливного шланга (приобретается отдельно).

3.Плотно оберните точку соединения ФУМлентой, чтобы обеспечить ее уплотнение и предотвратить утечки.

4.Ту часть сливного шланга, которая останется в помещении, оберните пенопластовой изоляцией для труб, чтобы предотвратить образование конденсата.

5.Снимите воздушный фильтр и налейте в сливной поддон немного воды, чтобы убедиться в ее свободном вытекании из блока.

ПРИМЕЧАНИЕ ПО ПОВОДУ СЛИВНОГО ШЛАНГА ПРОКЛАДЫВАНИЕ

Обязательно прокладывайте сливной шланг так, как показано на рис. 3.5.

ЗАПРЕЩАЕТСЯ перекручивать сливной шланг.

ЗАПРЕЩАЕТСЯ создавать в шланге застой воды.

ЗАПРЕЩАЕТСЯ помещать конец сливного шланга в воду или в емкость, где будет скапливаться вода.

ЗАКРОЙТЕ ЗАГЛУШКОЙ НЕИСПОЛЬЗУЕМОЕ СЛИВНОЕ ОТВЕРСТИЕ

Для предотвращения нежелательных утечек обязательно закройте неиспользуемое сливное отверстие резиновой заглушкой, входящей в комплект.

ПРАВИЛЬНО

Для обеспечения надлежащего слива воды убедитесь, что сливной шланг не перекручен и не деформирован.

Рис. 3.5

НЕПРАВИЛЬНО

Перекручивание сливного шланга приведет к застою в нем воды.

Рис. 3.6

НЕПРАВИЛЬНО

Перекручивание сливного шланга приведет к застою в нем воды.

Рис. 3.7

НЕПРАВИЛЬНО

Запрещается помещать конец сливного шланга в воду или в емкость, где будет скапливаться вода. Это помешает

правильному сливу воды.

Рис. 3.8

<![if ! IE]>

<![endif]>Установка внутреннего блока

Страница 13 

<![if ! IE]>

<![endif]>Установка внутреннего блока

ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К ПРОВЕДЕНИЮ ЭЛЕКТРОТЕХНИЧЕСКИХ РАБОТ, ОЗНАКОМЬТЕСЬ С ДАННЫМИ ПРАВИЛАМИ

1.Монтаж проводки должен полностью соответствовать местным и государственным электротехническим правилам и нормам и проводиться лицензированным электриком.

2.Все электрические соединения должны выполняться в соответствии со Схемой электрических соединений, изображенной на панелях внутреннего и наружного блоков.

3.При возникновении серьезной угрозы безопасности, связанной с источником питания, немедленно прекратите все работы. Объясните причины заказчику и не соглашайтесь продолжать установку блока до тех пор, пока угроза безопасности не будет полностью устранена.

4.Напряжение питания должно составлять 90—100% номинального напряжения.

Недостаточная подача питания может стать причиной неисправности, поражения электрическим током или возгорания.

5.При подключении питания к стационарной проводке установите устройство защиты от перенапряжений и главный выключатель питания с допустимой нагрузкой в 1,5 раза выше, чем максимальная сила тока блока.

6.При подключении питания к стационарной проводке в нее необходимо встроить такое реле или размыкатель цепи, которые будут отсоединять все полюса, а зазор между разомкнутыми контактами будет составлять не менее 3 мм.

Квалифицированный специалист должен использовать одобренный размыкатель цепи.

7.Подключайте блок только к отдельной розетке групповой цепи. Запрещается подключать к этой розетке другие приборы.

8.Удостоверьтесь в надлежащем заземлении кондиционера.

9.Каждый провод должен быть плотно подсоединен. Неплотное соединение проводов может стать причиной перегрева клеммы, что приведет к неисправности оборудования и, возможно, возгоранию.

10.Не допускайте контакта проводов с трубопроводом хладагента, компрессором и любыми движущимися частями в блоке.

11.При установке блока с дополнительным электронагревателем необходимо размещать его на расстоянии не менее 1 метра от любых горючих материалов.

ПРЕДУПРЕЖДЕНИЕ

ПРЕЖДЕ ЧЕМ ПРОВОДИТЬ КАКИЕ-ЛИБО РАБОТЫ С ЭЛЕКТРОСИСТЕМОЙ ИЛИ ПРОВОДКОЙ, ВЫКЛЮЧИТЕ ГЛАВНОЕ ПИТАНИЕ СИСТЕМЫ.

Страница 14 

Шаг 6: Подсоединение сигнального кабеля	1. Подготовьте кабель для подключения:
Сигнальный кабель обеспечивает связь между	a. С помощью клещей для снятия изоляции
внутренним и наружным блоками. Прежде чем	удалите резиновую оболочку сигнального
готовить кабель к подключению, необходимо	кабеля с обоих концов примерно на 15 см.
определить правильные размеры кабеля.

Типы кабелей

•Кабель питания внутренней установки

(если применимо): H05VV-F или H05V2V2-F

•Кабель питания наружной установки:

H07RN-F

•Сигнальный кабель: H07RN-F

Минимальное сечение силовых

исигнальных кабелей Северная Америка

	Номинальный ток	AWG
	электроприбора (A)

≤ 7	18
7 — 13	16
13 — 18	14
18 — 25	12
25 — 30	10

Прочие регионы

Номинальный ток		Номинальное сечение
электроприбора (A)		(мм²)
> 3	и ≤ 6	0,75
> 6 и ≤ 10		1
> 10	и ≤ 16	1,5
> 16	и ≤ 25	2,5
> 25	и ≤ 32	4
> 32	и ≤ 40	6

b.Зачистите изоляцию на концах проводов.

c.С помощью обжимных щипцов заделайте u-образные зажимы на концах проводов.

БУДЬТЕ ВНИМАТЕЛЬНЫ К ПРОВОДУ ПОД НАПРЯЖЕНИЕМ

В процессе обжатия проводов обязательно четко определите, какой из проводов находится под напряжением («L»).

2.Откройте переднюю панель внутреннего блока.

3.С помощью отвертки откройте крышку разветвительной коробки на правой стороне блока. Так вы получите доступ к клеммному блоку.

Рис. 3.9

Электрическая схема располагается на внутренней стороне крышки проводки внутреннего блока.

	ВЫБЕРИТЕ ПРАВИЛЬНЫЙ РАЗМЕР КАБЕЛЯ
			ПРЕДУПРЕЖДЕНИЕ
	Размер силового кабеля питания, сигнального
	кабеля, предохранителя и выключателя
			МОНТАЖ ПРОВОДКИ ДОЛЖЕН
	определяется максимальным током блока.
	Максимальный ток указан на паспортной		ПРОВОДИТЬСЯ В ПОЛНОМ
	табличке, расположенной на боковой		СООТВЕТСТВИИ С ЭЛЕКТРИЧЕСКОЙ
	панели блока. Сверьтесь с этой паспортной		СХЕМОЙ, РАСПОЛОЖЕННОЙ НА
	табличкой, чтобы выбрать подходящий кабель,		ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
	предохранитель или переключатель.		ПРОВОДКИ ВНУТРЕННЕГО БЛОКА.
		4. Отверните кабельный зажим под клеммным
	УЧИТЫВАЙТЕ ТЕХНИЧЕСКИЕ
			блоком и отодвиньте его в сторону.
	ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЯ
		5. Стоя лицом к задней стороне блока, снимите
	На печатной плате кондиционера
			пластиковую панель с нижней левой
	предусмотрен предохранитель,		стороны.
	обеспечивающий защиту от перегрузок
	по току. Технические характеристики
	предохранителя напечатаны на плате,
	например: T3.15A/250VAC, T5A/250VAC и т.п.
			Страница 15 

<![if ! IE]>

<![endif]>Установка внутреннего блока

<![if ! IE]>

<![endif]>Установка внутреннего блока

6.Пропустите сигнальный кабель через эту щель в направлении передней части блока.

7.Стоя лицом к передней части блока, подберите цвета проводов так, чтобы они соответствовали ярлыкам на клеммном блоке, подсоедините u-образный зажим и плотно привинтите каждый провод к соответствующей клемме.

ВНИМАНИЕ

НЕ ПЕРЕПУТАЙТЕ ПРОВОДА ПОД НАПРЯЖЕНИЕМ И НУЛЕВЫЕ ПРОВОДА

Это опасно и может стать причиной неисправности кондиционера.

8.Удостоверившись в надежной фиксации каждого соединения, зафиксируйте сигнальный кабель на блоке с помощью кабельного зажима. Плотно привинтите кабельный зажим.

9.Установите на место крышку проводки на передней стороне блока и пластиковую панель на задней.

ПРИМЕЧАНИЕ ПО ПОВОДУ ПРОВОДКИ

ПРОЦЕСС МОНТАЖА ПРОВОДКИ НА РАЗНЫХ БЛОКАХ МОЖЕТ СЛЕГКА РАЗЛИЧАТЬСЯ.

Шаг 7: Обертывание трубопровода и кабеля

Перед тем как пропустить трубопровод, сливной шланг и сигнальный кабель сквозь отверстие в стене, необходимо связать их друг с другом,

чтобы сэкономить пространство, обеспечить их защиту и изоляцию.

1. Свяжите сливной шланг, трубы хладагента и сигнальный кабель, как показано на рис. 3.12.

˜° ˛˝

ЗАПРЕЩАЕТСЯ СКРУЧИВАТЬ СИГНАЛЬНЫЙ КАБЕЛЬ С ДРУГИМИ ПРОВОДАМИ

При соединении этих элементов не скручивайте и не скрещивайте сигнальный с какими-либо другими проводами.

2.С помощью клейкой виниловой ленты прикрепите сливной шланг к нижней стороне труб хладагента.

3.Оберните сигнальный провод, трубы хладагента и сливной шланг изоляционной лентой, связав их в плотный пучок. Дважды проверьте, что все элементы связаны в пучок, как показано на рис. 3.12.

ЗАПРЕЩАЕТСЯ ОБЕРТЫВАТЬ КОНЦЫ ТРУБОПРОВОДОВ

Обертывая пучок, оставляйте концы трубопроводов открытыми. Необходимо оставить к ним доступ для проверки на утечки в конце процесса установки (см. раздел

Проверки электрических соединений и выявление утечек газа данного руководства).

Шаг 8: Монтаж внутреннего блока

Если вы установили новые трубопроводы для соединения с наружным блоком,

выполните следующие действия:

1.Если вы уже пропустили трубопровод хладагента сквозь отверстие в стене, перейдите к шагу 4.

2.В противном случае повторно проверьте герметичность концов труб хладагента, убедившись, что грязь или посторонние предметы не смогут попасть в трубы.

3.Медленно пропустите обмотанный пучок труб хладагента, сливного шланга и сигнального провода сквозь отверстие в стене.

4.Зафиксируйте верхнюю сторону внутреннего блока на верхнем крюке монтажной плиты.

	ента	5. Удостоверьтесь в устойчивом креплении
		блока на опоре, слегка надавив на блок
		справа и слева. Блок не должен качаться или
	Рис. 3.12
		смещаться.
	д
		6. Равномерно надавите на нижнюю половину
	СЛИВНОЙ ШЛАНГ ДОЛЖЕН НАХОДИТСЯ	блока. Надавливайте до тех пор, пока блок
	ВНИЗУ	не защелкнется на крюках, расположенных
	Удостоверьтесь, что сливной шланг находится	вдоль нижней части монтажной плиты.
		7. Еще раз удостоверьтесь в устойчивом
	внизу пучка. Если сливной шланг будет
		креплении блока, слегка надавив на него
	находиться в верхней части пучка, то это может
		справа и слева.
	привести к переполнению сливного поддона и,
	в свою очередь, к возгоранию или повреждению
	под воздействием воды.
Страница 16 
