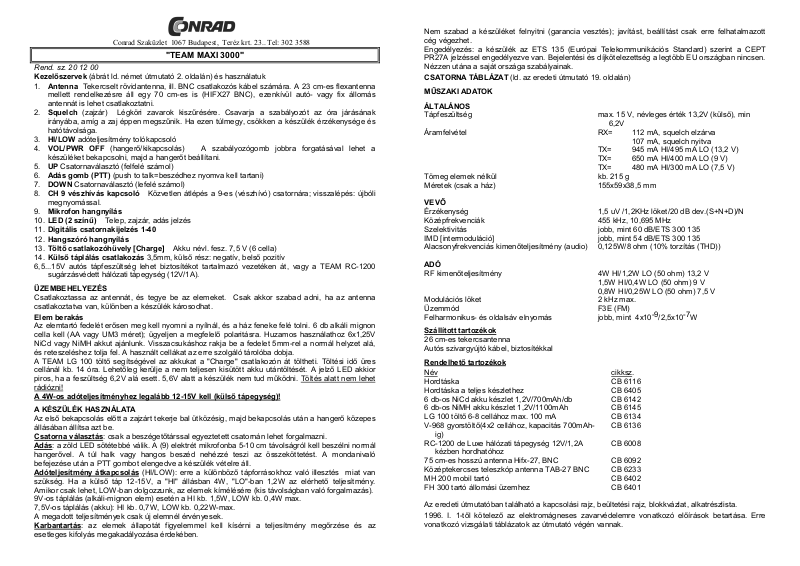

Danita 01, Maxi 3000 User Manual

Conrad Szaküzlet 1067 Budapest, Teréz krt. 23.. Tel: [phone]

"TEAM MAXI 3000"

Rend. sz. 20 12 00

Kezelőszervek

1.

Antenna

mellett rendelkezésre áll egy 70 cm-es is (HIFX27 BNC), ezenkívül autó- vagy fix állomás
antennát is lehet csatlakoztatni.

2.

Squelch

irányába, amíg a zaj éppen megszűnik. Ha ezen túlmegy, csökken a készülék érzékenysége és
hatótávolsága.

3.

HI/LOW

4.

VOL/PWR OFF

készüléket bekapcsolni, majd a hangerőt beállítani.

5.

UP

6.

Adás gomb (PTT)

7.

DOWN

8.

CH 9 vészhívás kapcsoló

megnyomással.

9.

Mikrofon hangnyílás

10.

LED (2 színű)

11.

Digitális csatornakijelzés 1-40

12.

Hangszóró hangnyílás

13.

Töltő csatlakozóhüvely [Charge]

14.

Külső táplálás csatlakozás

6,5...15V autós tápfeszültség lehet biztosítékot tartalmazó vezetéken át, vagy a TEAM RC-1200

sugárzásvédett hálózati tápegység (12V/1A).

ÜZEMBEHELYEZÉS

Csatlakoztassa az antennát, és tegye be az elemeket. Csak akkor szabad adni, ha az antenna
csatlakoztatva van, különben a készülék károsodhat.

Elem berakás

Az elemtartó fedelét erősen meg kell nyomni a nyílnál, és a ház feneke felé tolni. 6 db alkáli mignon
cella kell (AA vagy UM3 méret); ügyeljen a megfelelő polaritásra. Huzamos használathoz 6x1,25V
NiCd vagy NiMH akkut ajánlunk. Visszacsukáshoz rakja be a fedelet 5mm-rel a normál helyzet alá,
és reteszeléshez tolja fel. A használt cellákat az erre szolgáló tárolóba dobja.
A TEAM LG 100 töltő segítségével az akkukat a "Charge" csatlakozón át töltheti. Töltési idő üres
cellánál kb. 14 óra. Lehetőleg kerülje a nem teljesen kisütött akku utántöltését. A jelző LED akkior
piros, ha a feszültség 6,2V alá esett. 5,6V alatt a készülék nem tud működni. Töltés alatt nem lehet
rádiózni!

A 4W-os adóteljesítményhez legalább 12-15V kell (külső tápegység)!
A KÉSZÜLÉK HASZNÁLATA

Az első bekapcsolás előtt a zajzárt tekerje bal ütközésig, majd bekapcsolás után a hangerő közepes
állásában állítsa azt be.

Csatorna választás

: a zöld LED sötétebbé válik. A (9) elektrét mikrofonba 5-10 cm távolságról kell beszélni normál

Adás

hangerővel. A túl halk vagy hangos beszéd nehézzé teszi az összeköttetést. A mondanivaló
befejezése után a PTT gombot elengedve a készülék vételre áll.

Adóteljesítmény átkapcsolás

szükség. Ha a külső táp 12-15V, a "HI" állásban 4W, "LO"-ban 1,2W az elérhető teljesítmény.
Amikor csak lehet, LOW-ban dolgozzunk, az elemek kímélésére (kis távolságban való forgalmazás).
9V-os táplálás (alkáli-mignon elem) esetén a HI kb. 1,5W, LOW kb. 0,4W max.
7,5V-os táplálás (akku): HI kb. 0,7W, LOW kb. 0,22W-max.
A megadott teljesítmények csak új elemnél érvényesek.

Karbantartás

esetleges kifolyás megakadályozása érdekében.

(ábrát ld. német útmutató 2. oldalán) és használatuk

Tekercselt rövidantenna, ill. BNC csatlakozós kábel számára. A 23 cm-es flexantenna

(zajzár) Légköri zavarok kiszűrésére. Csavarja a szabályozót az óra járásának

adóteljesítmény tolókapcsoló

(hangerő/kikapcsolás) A szabályozógomb jobbra forgatásával lehet a

Csatornaválasztó (felfelé számol)

(push to talk=beszédhez nyomva kell tartani)

Csatornaválasztó (lefelé számol)

Közvetlen átlépés a 9-es (vészhívó) csatornára; visszalépés: újbóli

Telep, zajzár, adás jelzés

Akku névl. fesz. 7,5 V (6 cella)

3,5mm, külső rész: negatív, belső pozitív

: csak a beszégetőtárssal egyeztetett csatornán lehet forgalmazni.

(HI/LOW): erre a különböző tápforrásokhoz való illesztés miat van

: az elemek állapotát figyelemmel kell kísérni a teljesítmény megőrzése és az

Nem szabad a készüléket felnyitni (garancia vesztés); javítást, beállítást csak erre felhatalmazott
cég végezhet.
Engedélyezés: a készülék az ETS 135 (Európai Telekommunikációs Standard) szerint a CEPT
PR27A jelzéssel engedélyezve van. Bejelentési és díjkötelezettség a legtöbb EU országban nincsen.
Nézzen utána a saját országa szabályainak.

CSATORNA TÁBLÁZAT
MŰSZAKI ADATOK

ÁLTALÁNOS

Tápfeszültség max. 15 V, névleges érték 13,2V (külső), min

Áramfelvétel RX= 112 mA, squelch elzárva

Tömeg elemek nélkül kb. 215 g
Méretek (csak a ház) 155x59x38,5 mm

VEVŐ

Érzékenység 1,5 uV /1,2KHz löket/20 dB dev.(S+N+D)/N
Középfrekvenciák 455 kHz, 10,695 MHz
Szelektivitás jobb, mint 60 dB/ETS 300 135
IMD [intermoduláció] jobb, mint 54 dB/ETS 300 135
Alacsonyfrekvenciás kimenőteljesítmény (audio) 0,125W/8 ohm (10% torzítás (THD))

ADÓ

RF kimenőteljesítmény 4W HI/1,2W LO (50 ohm) 13,2 V

Modulációs löket 2 kHz max.
Üzemmód F3E (FM)
Felharmonikus- és oldalsáv elnyomás jobb, mint 4x10-9/2,5x10-7W

Szállított tartozékok

26 cm-es tekercsantenna
Autós szivargyújtó kábel, biztosítékkal

Rendelhető tartozékok

Név cikksz.
Hordtáska CB 6116
Hordtáska a teljes készlethez CB 6405
6 db-os NiCd akku készlet 1,2V/700mAh/db CB 6142
6 db-os NiMH akku készlet 1,2V/1100mAh CB 6145
LG 100 töltő 6-8 cellához max. 100 mA CB 6134
V-968 gyorstöltő(4x2 cellához, kapacitás 700mAh-

ig)

RC-1200 de Luxe hálózati tápegység 12V/1,2A

kézben hordhatóhoz
75 cm-es hosszú antenna Hifx-27, BNC CB 6092
Középtekercses teleszkóp antenna TAB-27 BNC CB 6233
MH 200 mobil tartó CB 6402
FH 300 tartó állomási üzemhez CB 6401

Az eredeti útmutatóban található a kapcsolási rajz, beültetési rajz, blokkvázlat, alkatrészlista.

1996. I. 1-től kötelező az elektromágneses zavarvédelemre vonatkozó előírások betartása. Erre
vonatkozó vizsgálati táblázatok az útmutató végén vannak.

(ld. az eredeti útmutató 19. oldalán)

6,2V

107 mA, squelch nyitva
TX= 945 mA HI/495 mA LO (13,2 V)
TX= 650 mA HI/400 mA LO (9 V)
TX= 480 mA HI/300 mA LO (7,5 V)

1,5W HI/0,4W LO (50 ohm) 9 V
0,8W HI/0,25W LO (50 ohm) 7,5 V

CB 6136

CB 6008
