Danfoss Electronics MCD 202 Series Operating Instructions

MCD 202 Series

®

VLT

COMPACT STARTER MCD 202

MCD 202

OPERATING INSTRUCTIONS

INSTRUÇÕES OPERACIONAIS

ИНСТРУКЦИИ ЗА ЕКСПЛОАТАЦИЯ

操作说明

UPUTSTVA ZA UPORABU

NÁVOD K OBSLUZE

INSTALLATIONS VEJLEDNING

INSTRUCTIONS DE FONCTIONNEMENT

BETRIEBSANLEITUNG

ÜZEMELTETÉSI ÚTMUTATÓ

ISTRUZIONI OPERATIVE

INSTRUKCJA OBSŁUGI

INSTRUCŢIUNI DE UTILIZARE

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

UPUTE ZA UPOTREBU

NÁVOD K OBSLUHE

NAVODILA ZA UPORABO

INSTRUCCIONES DE FUNCIONAMIENTO

HANDBOK

MG.17.B3.7K – VLT is a registered Danfoss trademark 1

MCD 202 Series

Mounting
Montagem

Монтаж

安装

Postolje

MCD 202

Montáž
Montage

1L13L25L3

2T14T26T3

100 (3.93)

1L13L25L3

Montage
Aufbau
Szerelés
Montaggio
Montaż
Instalare

1L13L25L3

2T14T26T3

50 (1.97)

50 (1.97)

1L13L25L3

2T14T26T3

Монтаж

Postolje
Montáž
Montaža
Montaje
Montering

1L13L25L3

2T14T26T3

1L13L25L3

2T14T26T3

mm (inch)
mm (pol.)
мм (инча)

毫米(英寸)

mm (inči)
mm (palce)
mm (inch)

2T14T26T3

mm (pouce)
mm (Zoll)
mm (hüvelyk)
mm (inch)
mm (cale)
mm (ţol)

MCD 200 FLC * 0.85

миллиметры (дюймы)
mm (inči)
mm (inči)
mm (inčev)
mm (pulgada)
mm (tum)

2 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

Dimensions
Dimensões

Размери

尺寸

Dimenzije
Rozměry
Dimensioner

Dimensions
Abmessungen
Méretek
Dimensioni
Wymiary
Dimensiuni

MCD 202 A B C D E F
MCD 202-007
MCD 202-015
MCD 202-018
MCD 202-022
MCD 202-030
MCD 202-037
MCD 202-045
MCD 202-055
MCD 202-075
MCD 202-090
MCD 202-110

98

(3.86)

145

(5.71)

202

(7.95)

Размеры

Dimenzije
Rozmery
Dimenzije
Dimensiones
Mått

203

(7.99)

215

(8.46)

240

(9.45)

165

(6.50)55(2.17)82(3.23)

193

(7.60)

214

(8.43)

MCD 202

188

(7.4)

124

­(4.88)

160

­(6.30)

196

(7.72)

204

(8.03)

mm (inch)
mm (pol.)
мм (инча)

毫米(英寸)

mm (inči)
mm (palce)
mm (inch)

mm (pouce)
mm (Zoll)
mm (hüvelyk)
mm (inch)
mm (cale)
mm (ţol)

миллиметры (дюймы)
mm (inči)
mm (inči)
mm (inčev)
mm (pulgada)
mm (tum)

MG.17.B3.7K – VLT is a registered Danfoss trademark 3

MCD 202 Series

Cable Termination
Terminação do cabo
Кабелни накрайници

电缆终端

Završetak kabela

MCD 202

Zakončení kabelů
Kabel forbindelser

Extrémité de câble
Kabelanschlüsse
Kábelfej
Terminazione del cavo
Zakończenie kabla
Capăt al cablului

MCD 202-007 ~
MCD 202-030

10 - 35
(8 - 2)

10 - 35
(8 - 2)

Torx (T20)
3 Nm

2.2 ft-lb

7 mm
3 Nm

2.2 ft-lb

Разделка кабеля
Završetak kabla
Zakončenie káblov
Konci kablov
Terminación de cable
Kabelavslutning

mm2 (AWG)

14

MCD 202-075 ~
MCD 202-110

N.A.

26

(1.02)

N.A.

N.A.

N.A.

11

(0.43)

8.5

(0.33)

MCD 202-037 ~
MCD 202-055

25 - 50
(4 - 1/0)

14

25 - 50

(0.55)

mm (inch) mm (inch)

(4 - 1/0)

Torx (T20)
4 Nm

2.9 ft-lb

7 mm
4 Nm

2.9 ft-lb

(0.55)

mm (inch) mm (inch)

mm2 (AWG)

MCD 202-007 ~
MCD 202-110

0.14 - 1.5
(26 - 16)

0.14 - 1.5
(26 - 16)

N.A.

3.5 mm

0.5 Nm max

4.4 lb-in max

(0.24)

6

177HA206.12

75 ºC Wire – Use copper conductors only
Fio 75 ° – Utilize apenas condutores em cobre
Проводник за 75 ° – да се използват само медни проводници
75 ° 电线 – 仅使用铜导线
Žica 75 °- koristiti samo bakrene vodiče
75 ° vodič - Používejte pouze měděné vodiče
75 ºC kabel – brug kun kobber ledere
Fil 75 ° - Utiliser uniquement des conducteurs en cuivre
75 ° Draht - Verwenden Sie nur Kupferleiter
75 ° huzal – kizárólag réz vezetők használandók

Filo 75 °C - Utilizzare esclusivamente conduttori in rame
Kabel 75 °C – Należy stosować tylko przewody miedziane
Conductor 75 ° – A se folosi numai conductori din cupru

Температура проводов 75 ºC – используйте только медные
проводники

Žica 75 °- koristiti samo vodiče od bakra
75 ° vodič - Používajte len medené vodiče
Vodnik za 75 ° – Uporabite le bakrene vodnike
Cable de 75 ° – Utilice únicamente conductores de cobre
75 °-ledare – Använd endast kopparledare

4 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

Specifications
Especificações

Спецификации

规格

Specifikacije
Specifikace modelu
Specifikationer

MCD 202 – XXX – YY - ZZZ

kW @ 400 VAC, 40 oC

Power Rating
Valor Nominal da Potência
Номинална мощност

额定功率

Dimenzionirana podešenost
Jmenovitý výkon
Effektstørrelse
Puissance nominale
Nennleistung
Névleges teljesítmény
Potenza Nominale
Moc znamionowa
Puterea nominală
Номинальная мощность
Dimenzionirana podešenost
Menovitý prúd
Nazivna moč
Potencia de salida
Nominell effekt

Spécifications
Elektrische Daten
Műszaki adatok
Dati Tecnici
Dane techniczne
Caracteristici tehnice

(L1, L2, L3)

Mains Supply
Rede de Alimentação
Мрежово захранване

主电源

Glavni dovod
Napájení
Motor spænding
Alimentation secteur
Versorgungsspannung
Hálózati táplálás
Alimentazione di Rete
Zasilanie sieciowe
Tensiunea de alimentare
Сеть переменного тока
Glavni dovod
Napájanie
Glavno napajanje
Alimentación de red
Nätspänning

Технические данные
Specifikacije
Technické údaje
Tehnični podatki
Especificaciones
Specifikationer

(A1, A2, A3)

Control Supply
Alimentação de Controle
Управляващо захранване

控制电源

Kontrolni dovod
Napájení
Forsyning styrekreds
Alimentation de commande
Steuerspannung
Vezérlőtáplálás
Alimentazione di Controllo
Zasilanie sterowania
Tensiunea de control
Питание цепей управления
Kontrolni dovod
Ovládacie napájanie
Napajanje krmilnega vezja
Alimentación de control
Styrspänning

MCD 202

Model kW @

400 VAC

007 7.5 18 A AC53b 4-6:354 T6 3Ø, 200-575 VAC CV3 110-240 VAC &
015 15 34 A AC53b 4-6:354 45-66 Hz 380-440 VAC
018 18 42 A AC53b 4-6:354
022 22 48 A AC53b 4-6:354
030 30 60 A AC53b 4-6:354
037 37 75 A AC53b 4-6:594
045 45 85 A AC53b 4-6:594
055 55 100 A AC53b 4-6:594
075 75 140 A AC53b 4-6:594
090 90 170 A AC53b 4-6:594
110 110 200 A AC53b 4-6:594

007 7.5 17 A AC53b 4-20:340
015 15 30 A AC53b 4-20:340
018 18 36 A AC53b 4-20:340
022 22 40 A AC53b 4-20:340
030 30 49 A AC53b 4-20:340
037 37 65 A AC53b 4-20:580
045 45 73 A AC53b 4-20:580
055 55 96 A AC53b 4-20:580
075 75 120 A AC53b 4-20:580
090 90 142 A AC53b 4-20:580
110 110 165 A AC53b 4-20:580

A AC53b

T4 3Ø, 200-440 VAC

45-66 Hz

CV1 24 VAC

24 VDC

MG.17.B3.7K – VLT is a registered Danfoss trademark 5

MCD 202 Series

Wiring
Diagrama de Ligações
Електротехническа схема

线路

Električne instalacije

MCD 202

Zapojení
Fortrådning

>I>

I>I

Motor

3Ø

Câblage
Schaltbild
Huzalozás
Cablaggio
Okablowanie
Cablaj

1

L3L2L1

177HA2 08.10

5/L33/L21/L1

6/T34/T22/T1

A3A2A1 N2N1 0605

1,2 1,3

1413 2423

6A @ 30 VDC resistive / 2A 400 VAC, AC11
6A @ 30 VDC resistivo / 2A 400 VAC, AC11
6A при 30 VDC съпротивително / 2A 400 VAC, AC11
6A @ 30 VDC 有电阻时为/ 2A 400 VAC, AC11
6A @ 30 VDC otporan / 2A 400 VAC, AC11
6A @ 30 VDC odporově / 2A 400 VAC, AC11
6A @ 30 VDC ohmsk / 2A 400 VAC, AC 11
6A à 30 VDC résistif / 2A 400 VAC, AC11
6A @ 30 VDC Widerstand / 2A 400 VAC, AC11
6A @ 30 VDC rezisztív / 2A 400 VAC, AC11
6A @ 30 VDC resistivo / 2A 400 VAC, AC11
6A @ 30 VDC rezystancyjny / 2A 400 VAC, AC11
6A @ 30 VDC rezistiv / 2A 400 VAC, AC11

Постоянный ток 6 А при напряжении 30 В (резистивная
нагрузка)/ переменный ток 2 А при напряжении 400 В, AC11

6A @ 30 VDC otporan / 2A 400 VAC, AC11
6A @ 30 VDC odporové / 2A 400 VAC, AC11
6A pri 30 VDC, ohmsko / 2A pri 400 VAC, AC11
circuito resistivo de
6A @ 30 V DC resistiv / 2A 400 V AC, AC11

2

Main Contactor

Contator Principal
Главен контактор

主接触器

Glavni spoj
Hlavní stykač
Isolations kontaktor
Contacteur principal
Hauptschütz
Főkontaktor

Схема подключения
Električne instalacije
Zapojenie
Priključitev
Cableado
Koppling

6A @ 30 VCC / 2A 400 VCA, AC11

Contattore Principale
Stycznik główny
Contactor principal
Главный контактор
Glavni spoj
Hlavný stýkač
Glavno stikalo
Interruptor automático principal
Huvudkontaktor

3

Auxiliary Relay Function = Trip

Função do Relé Auxiliar = Trip
Функция на спомагателното реле = изключване

辅助继电功能 = 跳闸装置

Pomoćna relejna funkcija = Trip
Pomocná funkce relé = Vypnutí
Hjælpekontakt funktion = trip
Fonction du relais auxiliaire = déclenchement
Hilfsschütz-Funktion = auslösen
Segédrelé-működés = leállítás
Funzione Ausiliaria del relè = Scatto
Funkcja przekaźnika pomocniczego = wyłączanie awaryjne
Funcţie releu auxiliar = Declanşare
Назначение вспомогательного реле = защитное отключение
Pomoćna relejna funkcija = Trip
Pomocná funkcia relé = Vypnutie
Funkcija pomožnega releja = napaka
Función del relé auxiliar = Corte
Hjälpreläfunktion = Tripp

6 MG.17.B3.7K – VLT is a registered Danfoss trademark

2 Wire
2 Fios
2 проводника

2 线路

2 Žica
2vodičové
2 leder

2 Fils
2 Schaltung
2 Huzal
2 Filo
2 Przewody
2 conductoare
2-проводная

схема

2 Žica
Dvojvodičové
2 žična
2 Cable
2 Ledare

MCD 202 Series

3 Wire
3 Fios
3 проводника

3 线路

3 Žica
3vodičové
3 leder

3 Fils
3 Schaltung
3 Huzal
3 Filo
3 Przewody
3 conductoare
3-проводная

MCD 202

схема

3 žica
Trojvodičové
3 žična
3 Cable
3 Ledare

A3

A1

OR

110-240 VAC (CV3)

24 VAC/VDC (CV1)

380-440 VAC (CV3)

START/

STOP

START/

STOP

(+)
A2

(-)

N1

*

N2

A3

A1

A2

N1

*

N2

177HA209.12

* Also resets trip conditions

Também reinicializa as condições do trip
Нулира и състоянията на изключване

同时复位跳闸装置状态

Također resetira pomoćnu relejnu funkciju
Také vynuluje podmínky vypnutí
Også reset af trip tilstand
Réinitialise aussi les conditions de déclenchement
Auch Zurücksetzen des Schaltzustands
A leállítási feltételek visszaállításával

A3

A1

OR

110-240 VAC (CV3)

24 VAC/VDC (CV1)

380-440 VAC (CV3)

START

STOP

START

STOP

(+)

A2
(-)

N1

*

N2

A3

A1

A2

N1

*

N2

177HA210.11

Ripristina anche le condizioni di scatto
Kasuje również wyłączanie awaryjne
Resetează, de asemenea, condiţiile de declanşare
Также сбрасывает состояние защитного отключения
Takođe resetira pomoćnu relejnu funkciju
Tiež vynuluje podmienky vypnutia
Tudi resetira stanje napake
También reinicia las condiciones de corte

Återställer även tripptillstånd

Always apply control voltage before (or with) mains voltage.
Ative sempre a tensão de controle antes (ou simultaneamente com) a tensão de rede elétrica.
Винаги подавайте управляващо напрежение преди (или заедно със) захранващото напрежение.

一定要在主电源电压之前或随同它一起施加控制电压。

Uvijek primijenite kontrolni napon prije (ili tijekom) glavnog napona.
Vždy aplikujte řídicí napětí dříve než síťové napětí (nebo společně s ním).
Tilslut altid styrespænding før eller samtidig med forsyningsspænding.
Toujours appliquer la tension de commande avant (ou avec) la tension de secteur.
Steuerspannung immer vor (oder mit) der Netzspannung anwenden.
A hálózati feszültség előtt (vagy azzal együtt) mindig alkalmazzon vezérlőfeszültséget
La tensione di controllo va sempre applicata prima della (o insieme alla) tensione di rete.
Napięcie sterujące należy zawsze podłączać przed (lub razem z) napięciem zasilania.
Întotdeauna aplicaţi tensiune de control înainte de (sau cu) aplicarea tensiunii de alimentare.
До напряжения сети (или с напряжением сети) всегда подавайте напряжение управления.
Uvek primenite kontrolni napon pre (ili za vreme) glavnog napona.
Vždy aplikujte riadiace napätie skôr než sieťové napätie (alebo spoločne s ním).
Zmeraj najprej (ali hkrati) priključite krmilno napetost in šele nato glavno napajanje.
Aplicar tensión de control antes de (o junto con) la tensión de red.

Slå alltid till styrspänningen före (eller samtidigt med) nätspänningen.

MG.17.B3.7K – VLT is a registered Danfoss trademark 7

MCD 202

MCD 202 Series

With 24 VAC/VDC use contacts rated for low voltage and low current (gold flash or similar).
Com 24 VCA/VCC utilize contactos especificados para baixa tensão e baixa corrente (gold flash ou equivalente).
При 24 VAC/VDC използвайте контакти, подходящи за ниско напрежение и слаб ток (позлатени или подобни).

对于 24 V 交流/直流电，请使用低压、低电流专用的触点（如镀金触点或类似触点）。

S 24 VAC/VDC upotrijebite kontakte ocijenjene za niski napon i nisku struju (žuti odbljesak ili slično).
S 24 V AC/V DC použijte kontakty určené pro nízké napětí a nízký proud (pozlacené nebo podobné).
Brug kontakter udlagt for lav spænding og lav strøm ved 24 VAC/VDC.
Avec 24 VAC/VDC, utiliser des contacts pour basse tension et faible courant (flash d'or ou similaire).
Bei 24 VAC/VDC, Kontakte verwenden, die für Niederspannung und Niederstrom ausgelegt sind (Goldüberzug oder

dergleichen).
24 V AC vagy DC esetén kis feszültséghez és áramhoz való érintkezőket (aranyfóliát vagy hasonlót) használjon.
Con 24 VCA/VCC, utilizzare contatti dimensionati per bassa tensione e bassa corrente (gold flash o simili)
W przypadku 24 V AC / V DC należy stosować styki dostosowane do niskiego napięcia i małego prądu (gold flash lub

podobne).
Pentru tensiunea de 24 Vca/Vcc utilizaţi contacte destinate unei tensiuni joase sau unui curent slab (aurite sau

similare).
Для напряжения 24 В пост./перем. тока используйте контакты, рассчитанные на малые напряжения или токи

(золоченые или подобные им).
S 24 VAC/VDC upotrebite kontakte ocenjene za nizak napon i nisku struju (žut odblesak ili slično).
S 24 V AC/V DC použite kontakty určené pre nízke napätie a nízky prúd (pozlatené apod.).
Pri napetostih 24 V AC/DC uporabite kontakte za nizke napetosti in tokove (pozlačene ali podobne).
Con 24 VCA/VCC, utilice contactos preparados para tensión e intensidad bajas (tipo “gold flash” o similares).

Med 24 V AC/DC används kontakter som är godkända för lågspänning och svagström (guldplätering eller liknande).

Disconnect from the power source before installing or servicing
Desligue a alimentação antes de instalar ou fazer manutenção
Да се изключи от източника на захранване преди инсталиране или техническо обслужване

安装或维修之前，请先断开电源连接

Isključi iz izvora energije prije instaliranja ili resetiranja.
Před montáží nebo servisním zásahem odpojte od zdroje
Afbryd strømforsyning før installation eller service.
Débrancher de la source d'alimentation avant de procéder à l'installation ou à la réparation
Vor Installation oder Wartung Stromzufuhr unterbrechen
Szerelés vagy szervizelés előtt válassza le az áramforrásról.
Interrompere il collegamento con la fonte d’energia prima dell’installazione o della manutenzione.
Przed instalacją lub naprawą należy odłączyć od źródła zasilania
Deconectaţi aparatul de la sursa de curent înainte de instalare sau întreţinere
Перед монтажными работами или техническим обслуживанием отсоединить от источника питания
Isključi iz izvora energije pre instalacije ili resetiranja.
Pred montážou alebo servisným zásahom odpojte od zdroja
Pred montažo ali popravilom odklopite od napajanja.
Desconecte la unidad de la fuente de alimentación antes de llevar a cabo la instalación o las tareas de mantenimiento.
Koppla ur från strömkällan före installation eller service

8 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

This product has been designed for Class A environments. Use of this product in domestic environments may cause
radio interference.

Este produto foi projetado para equipamentos Classe A. A sua utilização em ambientes domésticos pode causar
interferência nas freqüências de rádio.

Това изделие е проектирано за оборудване клас A. Използването на това изделие в домашни условия може да
предизвика радиосмущения.

本产品设计用于 A 类设备。在室内使用本产品时可能导致射频干扰。

Ovaj proizvod je za A klase opreme. Uporaba ovog proizvoda u kućama i stanovima može izazvati radijske smetnje.
Tento výrobek byl navržen pro zařízení třídy A. Použití tohoto výrobku v domácnostech může způsobit rušení

vysokofrekvenčních signálů.
Produktet er designet for installation i Class A omgivelser. Brug af produktet i husholdningsinstallationer kan forårsage

radio forstyrrelser.
Ce produit a été conçu pour un équipement de classe A. L'utilisation de ce produit dans des environnements

domestiques peut provoquer des parasites radio-électriques.
Dieses Produkt wurde für den A-Betrieb konstruiert. Der Einsatz dieses Produktes in Haushalten kann Funkstörungen

verursachen.
A termék „A” osztályú berendezéshez készült. Használata lakókörnyezetben rádióvételi zavarokat okozhat.
Questo prodotto è stato progettato per l’apparecchiatura di Classe A e il suo utilizzo in ambienti domestici può causare

interferenze radio.
Niniejszy produkt jest przeznaczony do urządzeń klasy A. Jego wykorzystanie w gospodarstwie domowym może

powodować zakłócenia radiowe.
Acest produs a fost proiectat pentru echipamente din clasa A. Utilizarea acestui produs într-un mediu casnic poate

cauza interferenţe radioelectrice.

Данное изделие было разработано для оборудования класса А. Использование этого изделия в бытовых
условиях может вызвать радиопомехи.

Ovaj proizvod je napravljen za A klasu opreme. Uporaba ovog proizvoda u kućama i stanovima može izazvati radijske
smetnje.

Tento výrobok bol navrhnutý pre zariadenie triedy A. Použitie tohto výrobku v domácnostiach môže spôsobiť rušenie
vysokofrekvenčných signálov.

Ta izdelek je prirejen za uporabo v okoljih razreda A (industrijskih). Uporaba tega izdelka v gospodinjstvih lahko
povzroči motnje v radijskem omrežju.

Este producto ha sido diseñado para equipos de Clase A. El uso de este producto en entornos domésticos puede
provocar interferencias de radio.

Den här produkten har konstruerats för Klass A-utrustning. Om den här produkten används i hemmiljö kan den orsaka
radiostörningar.

MCD 202

MG.17.B3.7K – VLT is a registered Danfoss trademark 9

MCD 202 Series

Motor Thermistor
Termistor do Motor
Термистор на електромотора

电机热敏电阻器

MCD 202

Termistor motora
Termistor motoru
Motor termistor

Thermistance moteur
Motorthermistor
Motortermisztor
Termistore Motore
Termistor silnika
Termistor motor

Nebo

Eller

oder
vagy

Oppure

Alebo

Eller

Термистор электродвигателя
Termistor motora
Termistor motora
Termistor motorja
Termistor del motor
Motortermistor

Or
Ou

Или

或

Ili

ou

Lub
Sau

или

Ili

Ali

O

10 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

Adjustments
Ajustes

Регулировки

调整

Podešavanja
Nastavení
Indstillinger

Par. Example

Motor FLC
Motor FLC

Ток при пълен товар на
електромотора

电机满载电流

Motor FLC
Jmenovitý proud motoru
Motor fuldlaststrøm

Contrôleur à logique floue (FLC)
du moteur
Motor FLC
Motor névleges árama (motor
FLC)
Motore FLC
Silnik FLC
Motor FLC

Ток электродвигателя при
полной нагрузке (Motor FLC)

Motor FLC
Menovitý prúd motora
FLC nazivni tok motorja
FLC del motor
FLC för motorn

Current Limit
Limite de Corrente
Пределен ток

电流极限

Trenutno ograničenje
Mezní hodnota proudu
Strøm grænse

Limite de courant
Stromgrenze
Áramkorlát
Limite di Corrente
Ograniczenie prądu
Limita curentului
Предельный ток
Trenutačno ograničenje
Medzná hodnota prúdu
Omejitev toka
Límite de intensidad
Strömbegränsning

Current Ramp
Rampa de Corrente

Повишаване на тока

电流斜坡

Trenutni rast
Proudový rozběh
Strøm rampe

Rampe de courant
Stromkurve
Áramrámpa
Rampa di Corrente
Prąd rozpędzania/hamowania
Rampa curentului
Нарастание тока
Trenutačni rast
Prúdový rozbeh
Porast toka
Rampa de intensidad
Strömramp

(%FLC / Ramp Time)

Réglages
Einstellungen
Beállítás
Messe a punto
Nastawy
Ajustări

70% 80%

60%

(% MCD 202 FLC)

300%

(% Motor FLC)

C

L

F

%

Current Ramp

90%

50%

100%

Motor FLC

177HA224.11

350%

450%

250%

Current Limit

177HA225.11

F

%

L

0

C

0

2

5s

2s

15s

15s

2s

5s

5s

0

2s

15

5

1

OFF

177HA226.11

400%

F

L

C

2

5

0

%

95%

Регулировки

MCD 202

Podešavanja
Nastavenia
Nastavitve
Ajustes
Justeringar

95 A

=

100 A

177HA233.12

I

400%

300%

350%

250%

200%

100%

400%

300%

200%

100%

177HA234.11

15 s

I

177HA235.11

MG.17.B3.7K – VLT is a registered Danfoss trademark 11

Soft Stop
Parada Suave

Плавно спиране

软停机

MCD 202

Soft stop
Pomalé zastavení
Soft stop

Arrêt progressif
Weicher Halt
Lágyleállítás
Arresto Dolce
Łagodne zatrzymanie
Oprire uşoară
Плавный останов
Soft stop
Pomalé zastavenie
Mehko ustavljanje
Parada suave
Mjukt stopp

Motor Trip Class
Classe de Trip do Motor

Клас на прекъсване на
електромотора

电机跳闸装置级别

Motor Trip Class
Třída vypnutí motoru
Motor udløserklasse
Classe de déclenchement du
moteur
Motor-Auslöse-Klasse
Motorleállítási osztály
Classe di Scatto Motore
Klasa zabezpieczenia silnika
Clasa de declanşare motor

Класс защитного отключения
электродвигателя

Motor Trip Class
Trieda vypnutia motora
Razred izklopa motorja
Clase de corte del motor
Motortrippklass

Excess Start Time
Tempo de Partida Excessivo

Допълнително време на
стартиране

超出启动时间

Produženo vrijeme pokretanja
Prodloužená doba startu
Starttids beskyttelse
Temps de démarrage
excédentaire
Überschuss-Startzeit
Hosszabb indítási idő
Tempo d’Avviamento Eccedente
Dopuszczalny czas rozruchu
Timp de pornire în exces

Ограничение максимального
времени пуска

Produženo vreme pokretanja
Predĺžená doba štartu
Prekoračitev časa zagona
Exceso de tiempo de arranque
Överskjutande starttid

10s

12s

8s

6s

14s

4s

16s

20s

2s

No

Soft Stop

Soft Stop
(seconds)

177HA227.11

10

12

8

14

6
4

16

20

2

OFF

Motor Trip Class

177HA228.11

10

12

8

6

14

4

16

2

20

OFF

Excess Start Time

(seconds)

177HA229.11

MCD 202 Series

U

100%

Trip Class 10

I

400%

300%

200%

100%

14 s

177HA236.11

177HA237.11

10 s

177HA238.11

12 MG.17.B3.7K – VLT is a registered Danfoss trademark

Phase Rotation Protection

o

Proteção da Rotação de Fases

Защита при завъртане на
фазите

相位旋转保护

Fazna rotacijska zaštita
Ochrana proti rotaci fází
Fase rotations beskyttelse

Protection de la rotation de phase
Phasendrehungsschutz
Fázisforgatási védelem
Protezione Rotazione di Fase
Zabezpieczenie zamiany faz
Protecţie de rotire a fazelor

Защита от порядка
чередования фаз

Fazna rotacijska zaštita
Ochrana proti rotácii fáz
Zaščita zaporedja faz
Protección de rotación de fase
Fasrotationsskydd

Auxiliary Relay Function
Função do Relé Auxiliar

Функция на спомагателното
реле

辅助继电功能

Pomoćna relejna funkcija
Pomocná funkce relé
Hjælperelæ funktion

Fonction du relais auxiliaire
Hilfsschütz-Funktion
Segédrelé-működés
Funzione Ausiliaria Relè
Funkcja przekaźnika pomocniczeg
Funcţie releu auxiliar

Назначение вспомогательного
реле

Pomoćna relejna funkcija
Pomocná funkcia relé
Funkcija pomožnega releja
Función del relé auxiliar
Hjälpreläfunktion

ANY

FWD

Phase Rotation

Trip

ANY

Protection

Run

Aux Relay

FWD

MCD 202 Series

Phase

Rotation

ANY

FWD

Trip

Aux Relay

Phase

Rotation

ANY

FWD

Trip

Aux Relay

ANY

FWD

Run

ANY

FWD

Run

=

=

=

=

ANY

Trip

FWD

Run

L1
L2
L3

L1
L2
L3

U

Main
Contactor

RUN

MCD 202

FWD ANY

MCD

MCD

e

MG.17.B3.7K – VLT is a registered Danfoss trademark 13

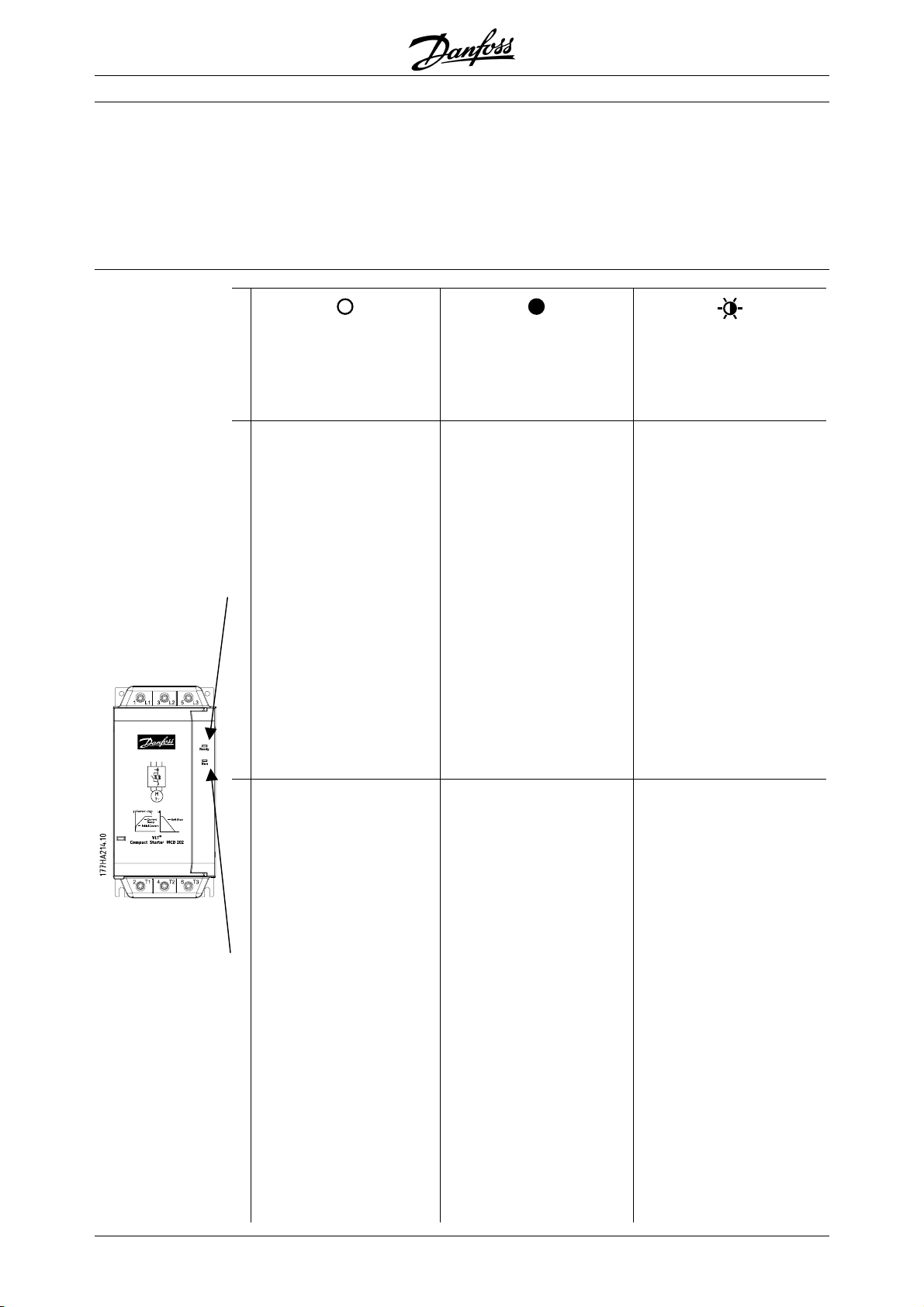

MCD 202 Series

Indication
Indicação

Индикатор

指示

Identifikacije

MCD 202

Indikace
Indikationer

Ready

Run

Indication
Anzeige
Kijelzés
Indicazione
Wskazanie
Indicatoare

Off, Apagado, Изключен, 关,

Isključeno, Zhasnuto,

Slukket, Marche, Aus, Nem

világít, Non in funzione, Wył,

Oprit, Выключено, Isključeno,

Zhasnuté, Ne sveti, No, Av

No control power
Sem alimentação de controle

Няма управляващо
захранване

无控制电源

Bez napona
Žádné ovládací napájení
Ingen styrespænding
Pas d'alimentation de

commande
Kein Steuerstrom
Nincs vezérlőteljesítmény
Assenza alimentazione di

controllo
Brak zasilania sterowania
Lipsă tensiune de control

Отсутствие напряжения
управления

Bez napona
Žiadne ovládacie napájanie
Ni napajanja krmilnega vezja
Sin potencia de control
Ingen styreffekt
Motor not running
Motor parado
Електромоторът не работи

电机未运转

Motor ne radi
Motor neběží
Motor kører ikke
Moteur hors fonctionnement
Motor läuft nicht
Nem járó motor
Motore non funzionante
Silnik nie pracuje
Motorul nu funcţionează

Электродвигатель не
вращается

Motor ne radi
Motor nebeží
Motor ni v teku
Motor parado
Motorn är inte igång

Индикация

Identifikovanje
Indikácia
Indikacije
Indicación
Indikering

On, Aceso, Включен, 开,

Uključeno, Svítí, Tændt, Arrêt,

Ein, Világít, In funzione, Zal,

Pornit, Включено, Uključeno,

Svieti, Sveti, Sí, På

Ready
Pronto

Готов

就绪

Priprema
Připraven
Klar
Prêt
Ready
Üzemkész
Pronto
Stan gotowości
Pregătit

Готовность

Priprema
Pripravený
Pripravljen
Preparado
Klar

Motor running at full speed
Motor trabalhando com

velocidade total

Електромоторът работи при
пълна мощност

电机正在全速运转

Motor radi punom brzinom
Motor běží na plné otáčky
Motor kører fuld hastighed
Moteur fonctionnant à vitesse
maximale
Motor läuft mit höchster
Geschwindigkeit
Teljes fordulatszámon járó
motor
Motore funzionante a velocità
massima
Silnik pracuje z pełną
prędkością
Motorul funcţionează la viteză
maximă

Электродвигатель вращается
на полной скорости

Motor radi punom brzinom
Motor beží na plné otáčky
Motor je v polnem teku
Motor funcionando a toda

velocidad
Motorn körs med full hastighet

Flash, Piscando, Мигащ, 闪烁,

Treptanje, Bliká, Blinker,

Clignotement, Blinken, Villog,

Lampeggio, Pulsuje,

Intermitent, Мигание,

Treptanje, Bliká, Utripa,

Parpadeo, Blinkning
Starter tripped
Starter acionado
Стартерът се е изключил

起动器已跳闸

Pokretač
Spouštěč vypnut
Starter udløst
Interrupteur de démarrage

déclenché
Starter ausgelöst
Indító kikapcsolva
Avviatore scattato
Wyłączanie awaryjne
Demaror declanşat
Пускатель отключен
Pokretač
Štartér vypnutý
Izklop - napaka
Motor de arranque

desconectado
Startenheten har trippat

Motor starting or stopping
Motor partindo ou parando

Електромоторът стартира или
спира

电机正在起动或停止

Motor starta ili se zaustavlja
Motor startuje nebo zastavuje
Motor starter eller stopper
Moteur démarrant ou s'arrêtant
Motor startet oder hält an
Motorindítás vagy -leállítás
Avvio o arresto del motore
Silnik startuje lub zatrzymuje się
Motorul porneşte sau se

opreşte

Электродвигатель
запускается или
останавливается

Motor starta ili se zaustavlja
Motor štartuje alebo zastavuje
Motor se zaganja ali ustavlja
Motor arrancando o

deteniéndose
Motorn startas eller stoppas

14 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

Trouble Shooting
Resolução de Problemas

Отстраняване на
неизправности

故障查找

Rješavanje problema
Odstraňování problémů
Fejlfinding

Ready

x 1

x 2

Description, Descrição, Описание, 说明, Opis, Popis, Beskrivelse, Description, Beschreibung, Leírás,
Descrizione, Opis, Descriere, Описание, Opis, Popis, Opis, Descripción, Beskrivning

Power Circuit: Check mains supply L1, L2 & L3, motor circuit T1, T2 & T3 and soft starter SCRs.
Circuito de Alimentação Verifique a rede de alimentação L1, L2 e L3, o circuito do motor T1, T2 e T3 e os SCRs do

Soft Starter.

Силова верига: Проверете захранващи линии L1, L2 и L3, верига на мотора T1, T2 и T3 и управляемите
изправители на плавния стартер.

电源电路：检查主电源 L1、L2 和 L3、电机电路 T1、T2 和 T3 及软起动器 SCR。

Strujni krug: Provjeri glavni dovod L1, L2 i L3, strujni krug motora T1, T2 i T3 i meki pokretač SCRs.
Hlavní obvod: Zkontrolujte napájení L1, L2 a L3, obvod motoru T1, T2 a T3 a tyristor soft startéru.
Hovedkreds: Kontroller hoved forsyning L1, L2, L3, motor forbindelser T1, T2, T3 og halvledere i starteren.
Circuit d'alimentation: Vérifier l'alimentation secteur L1, L2 et L3, le circuit du moteur T1, T2 et T3 et les redresseurs

commandés au silicium (SCRs) de l'interrupteur de démarrage progressif.
Stromkreis: Überprüfen Sie die Versorgungsspannung L1, L2 & L3, den Motorstromkreis T1, T2 & T3 und den Soft-

Starter SCRs.
Hálózat: Ellenőrizze az L1, L2, L3 hálózati táplálást, a T1, T2, T3 motoráramkört és a lágyindító szilíciumvezérelt

egyenirányítóit.
Circuito di Potenza: controllare l’alimentazione di rete L1, L2 & L3, il circuito del motore T1, T2 & T3 e l’avviatore dolce

SCRs.
Obwód zasilania: sprawdzić zasilanie sieciowe L1, L2 i L3, obwód silnika T1, T2 i T3 oraz układ tyrystorów softstartu.
Circuit de alimentare: Verificaţi tensiunea de alimentare L1, L2 şi L3, circuitul motorului T1, T2 şi T3 şi ecranele de

demaraj soft.

Цепь питания: проверьте кабели питания L1, L2 и L3, провода электродвигателя T1, T2 и T3 и кремниевые
управляемые диоды устройства плавного пуска.

Strujni krug: Proveri glavni dovod L1, L2 i L3, strujni krug motora T1, T2 i T3 i meki pokretač SCRs.
Hlavný obvod: Skontrolujte napájanie L1, L2 a L3, obvod motora T1, T2 a T3 a tyristor soft štartéra.
Močnostno vezje: Preverite glavno napajanje L1, L2, L3, vezje motorja T1, T2,T3 ter SCR-e mehkega zagona.
Circuito de potencia: Compruebe la alimentación de red L1, L2 y L3, el circuito del motor T1, T2 y T3 y los SCRs del

motor de arranque suave.
Strömkrets: Kontrollera nätspänning L1, L2 och L3, motorkrets T1, T2 och T3 samt tyristorerna (SCR) för enheten för

mjukstart.
Excess Start Time: Check load, increase Current Limit or adjust Excess Start Time setting.

Tempo de Partida Excessivo Verifique a carga, aumente o Limite de Corrente ou ajuste a regulagem Excess Start
Time (tempo de partida excessivo).

Време на пусково превишаване: Проверете товара, увеличете пределния ток или регулирайте времето на
пусково превишаване.

超出启动时间：检查负载，增加“电流极限”或调整“超过起动时间”设置。

Produženo vrijeme pokretanja Provjeriti opterećenje, provjeriti trenutni limit ili podesiti produženo vrijeme pokretanja.
Prodloužená doba startu: Zkontrolujte zatížení, zvyšte mezní hodnotu proudu nebo upravte nastavení prodloužené

doby startu.
Starttids beskyttelse: Kontroller belastning, øg strømgrænse eller juster starttids beskyttelsen.
Temps de démarrage excédentaire: Vérifier la charge, augmenter la limite de courant ou ajuster le réglage du temps

de démarrage excédentaire.
Überschuss-Startzeit Überprüfen Sie die Ladung, erhöhen Sie die Stromgrenze oder regulieren Sie die Überschuss-

Startzeit.
Hosszabb indítási idő: Ellenőrizze a terhelést, növelje az áramkorlátot vagy módosítsa a hosszabb indítási idő

beállítását.
Tempo d’Avviamento Eccedente: Controllare il carico, aumentare il Limite di Corrente o regolare l’impostazione del

Tempo d’Avviamento Eccedente.
Przekroczenie czasu rozruchu: sprawdzić obciążenie, zwiększyć ograniczenie prądu lub zmienić ustawienia

dopuszczalnego czasu rozruchu.
Timp de pornire în exces: Verificaţi sarcina, creşteţi Limita curentului sau ajustaţi setarea Timp de pornire în exces.

слишком большое время пуска: проверьте нагрузку, увеличьте предельный ток или отрегулируйте уставку
избыточного времени пуска.

Produženo vreme pokretanja Proveriti opterećenje, proveriti trenutni limit ili podesiti produženo vreme pokretanja.
Predĺžená doba štartu: Skontrolujte záťaž, zvýšte medznú hodnotu prúdu alebo upravte nastavenie predĺženej doby

štartu.
Presežen čas zagona: preverite obremenitev, zvišajte tokovno omejitev ali ustrezno nastavite podaljšanje zagonskega

časa .

Dépannage
Maßnahmen zur
Fehlerbeseitigung
Hibaelhárítás
Ricerca Guasti
Usuwanie usterek
Depistarea defecţiunilor

Поиск и устранение
неисправностей

Rešavanje problema
Odstraňovanie problémov
Reševanje težav
Resolución de problemas
Felsökning

MCD 202

MG.17.B3.7K – VLT is a registered Danfoss trademark 15

MCD 202 Series

Ready

MCD 202

x 3

x 4

Description, Descrição, Описание, 说明, Opis, Popis, Beskrivelse, Description, Beschreibung, Leírás,
Descrizione, Opis, Descriere, Описание, Opis, Popis, Opis, Descripción, Beskrivning

Exceso de tiempo de arranque: Compruebe la carga, aumente el límite de intensidad o ajuste la configuración de
exceso de tiempo de arranque.

Överskjutande starttid: Kontrollera belastningen, öka strömbegränsningen eller justera inställningen för överskjutande
starttid.

Motor Overload: Allow motor to cool, reset soft starter and restart. Soft starter cannot be reset until motor has cooled.
Sobrecarga do Motor Espere o motor esfriar, reinicialize o soft starter e dê a partida de novo. O Soft Starter não pode

ser reinicializado antes do motor.

Претоварване на електромотора: Оставете електромотора да се охлади, нулирайте плавния стартер и пуснете
отново. Плавният стартер не се нулира, докато електромоторът не се охлади достатъчно.

电机过载：使电机冷却，复位软起动器后重起动。电机复位之前软起动器不能复位。

Preopterećenje motora: Pustiti motor da se ohladi, resetirati meki start pokretač i ponovo pokrenuti motor. Meki starter
ne može biti resetiran.

Přetížení motoru: Nechte motor vychladnout, vynulujte soft startér a znovu nastartujte. Soft startér nelze vynulovat
dokud motor dostatečně nevychladne.

Motor overbelastet: Tillad motor at køle, reset softstarter og genstart. Softstarter kan ikke bruges før motoren er kølet.
Surcharge moteur: Laisser refroidir le moteur, réinitialiser l'interrupteur de démarrage progressif puis redémarrer. Il est

impossible de réinitialiser l'interrupteur de démarrage progressif tant que le moteur n'a pas correctement refroidi.
Motor überlastet Lassen Sie den Motor abkühlen, setzen Sie den Soft-Starter zurück und starten Sie erneut. Der Soft-

Starter kann nicht zurückgesetzt werden, solange der Motor nicht genügend abgekühlt ist.
Motor-túlterhelés: Hagyja lehűlni a motort, állítsa vissza a lágyindítót, és indítsa újra a berendezést. A lágyindító csak a

motor után állítható vissza.
Sovraccarico del Motore: Far raffreddare il motore, ripristinare l’avviatore dolce e riavviare. L’Avviatore Dolce non può

essere ripristinato se il motore non si è raffreddato adeguatamente.
Przeciążenie silnika: zaczekać, aż silnik ostygnie, zresetować układ łagodnego rozruchu i uruchomić ponownie. Nie

można zresetować tego układu, zanim silnik dostatecznie nie ostygnie.
Motor în suprasarcină: Permiteţi motorului să se răcească, resetaţi demarorul soft şi reporniţi motorul. Demarorul soft

nu poate fi resetat până când motorul nu s-a răcit suficient.

Перегрузка электродвигателя: Дайте двигателю остыть, сбросьте устройство плавного пуска и произведите
повторный пуск. Устройство плавного пуска нельзя сбросить прежде чем электродвигатель не будет
достаточно охлажден.

Preopterećenje motora: Pustiti motor da se ohladi, resetirati meki start pokretač i ponovo pokrenuti motor. Meki starter
ne može biti resetiran:

Preťaženie motora: Nechajte motor vychladnúť, vynulujte soft štartér a znova naštartujte. Soft štartér nie je možné
vynulovať, kým motor dostatočne nevychladne.

Preobremenitev motorja: Pustite motor, da se ohladi, resetirajte mehki zagon. Mehki zagon ni možno resetirati, dokler
se motor ne ohladi.

Sobrecarga del motor: Deje que se enfríe el motor, reinicie el motor de arranque suave y vuelva a arrancar. El motor
de arranque suave no puede reiniciarse hasta que el motor (se haya enfriado).

Överbelastning motor: Låt motorn svalna, återställ enheten för mjukstart och starta om. Enheten för mjukstart kan inte
återställas förrän motorn har svalnat.

Motor Thermistor: Check motor ventilation and thermistor connection 05 & 06. Allow motor to cool.
Termistor do Motor Verifique a ventilação do motor e as conexões 05 e 06 do termistor. Espere o motor esfriar.
Термистор на електромотора: Проверете вентилацията на електромотора и свързванията на термистора 05 и

06. Оставете електромотора да се охлади.

电机热敏电阻器：检查电机通风和热敏电阻器连接 05 和 06。使电机冷却。

Termistor motora Provjeriti ventilaciju motora i spojeve 05 i 06. Pustiti motor da se ohladi.
Termistor motoru: Zkontrolujte větrání motoru a svorky termistoru 05 a 06. Nechte motor vychladnout.
Motor termistor: Kontroller motors ventilation og termistor forbindelsen 05 & 06. Tillad motor at køle.
Thermistance moteur: Vérifier la ventilation du moteur et la connexion de la thermistance 05 et 06. Laisser refroidir le

moteur.
Motorthermistor Überprüfen Sie die Motorlüftung und die Thermistor-Verbindungen 05 & 06. Lassen Sie den Motor

abkühlen.
Motortermisztor: Ellenőrizze a motor szellőzését és termisztorának csatlakozását (05 és 06). Hagyja lehűlni a motort.
Motore Termistore: controllare la ventilazione del motore ed il collegamento del termistore 05 & 06. Far raffreddare il

motore.
Termistor silnika: sprawdzić wentylację silnika i złącza 05 i 06 termistora. Zaczekać, aż silnik ostygnie.
Termistor motor: Verificaţi ventilaţia motorului şi conexiunile termistorului 05 şi 06. Permiteţi motorului să se răcească.

Термистор электродвигателя: Проверьте вентиляцию электродвигателя и зажимы термистора 05 и 06. Дайте
электродвигателю остыть.

Termistor motora Proveriti ventilaciju motora i spojeve 05 i 06. Pustiti motor da se ohladi.
Termistor motora: Skontrolujte vetranie motora a svorky termistora 05 a 06. Nechajte motor vychladnúť.
Termistor motorja: Preveri hlajenje motorja in povezavo termistorja - sponki 05 in 06. Pustite, da se motor ohladi.
Termistor del motor: Compruebe la ventilación del motor y las conexiones 05 y 06 del termistor. Deje que se enfríe el

motor.
Motortermistor: Kontrollera motorventilationen och termistoranslutning 05 och 06. Låt motorn svalna.

16 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

Ready

x 5

x 6

x 7

Description, Descrição, Описание, 说明, Opis, Popis, Beskrivelse, Description, Beschreibung, Leírás,
Descrizione, Opis, Descriere, Описание, Opis, Popis, Opis, Descripción, Beskrivning

Phase Imbalance: Check line current L1, L2 & L3.
Desbalanceamento das Fases: Verifique a corrente das linhas L1, L2 e L3.
Дебаланс на фазите: Проверете тока ни линиите L1, L2 и L3.

相位不平衡：检查线路电流 (L1、L2 和 L3)。

Neuravnoteženost faze: Provjeriti dovode L1, L2 i L3.
Fázová nerovnováha: Zkontrolujte síťový proud L1, L2 & L3.
Fase ubalance: kontroller strøm i faserne L1, L2, L3.
Déséquilibre de phase: Vérifier le courant de secteur L1, L2 et L3.
Phasenungleichgewicht: Überprüfen Sie den Netzstrom L1, L2 & L3.
Fáziskiegyensúlyozatlanság: Ellenőrizze az L1, L2 és L3 vonaláramot.
Sbilanciamento di Fase: controllare la corrente di linea L1, L2 & L3.
Niezrównowazenie faz: sprawdzić prąd w linii L1, L2 i L3.
Asimetrie de fază: Verificaţi curentul de linie L1, L2 şi L3.
Несимметрия фаз: Проверьте токи в линиях L1, L2 и L3.
Neuravnoteženost faze: Proveriti dovode L1, L2 i L3.
Fázová nerovnováha: Skontrolujte sieťový prúd L1, L2 & L3.
Fazna asimetrija: Preveri linijski tok L1, L2 in L3.
Desequilibrio de fase: Compruebe la intensidad de línea L1, L2 y L3.
Fasobalans: Kontrollera ledningsström L1, L2 och L3.

Supply Frequency: Check supply frequency is in range.
Freqüência de Alimentação: Verifique se a freqüência de alimentação está correta.
Честота на захранването: Проверете дали честотата на захранването е в допустимия диапазон.

电源频率：检查电源频率是否在有效范围内。

Frekvencija dovoda: Provjeri da li se frekvencija nalazi u opsegu.
Napájecí kmitočet Zkontrolujte, zda je napájecí kmitočet v povoleném rozsahu.
Forsyningsfrekvens: Kontroller at forsyningsfrekvensen er indenfor specificeret område.
Fréquence d'alimentation: Vérifier que la fréquence d'alimentation est comprise dans les limites.
Netzfrequenz: Überprüfen Sie, ob die Netzfrequenz im richtigen Bereich liegt.
Tápfrekvencia: Ellenőrizze, határértékeken belüli-e a tápfrekvencia.
Frequenza d’alimentazione: Controllare che la frequenza d’alimentazione sia giusta.
Częstotliwość zasilania: sprawdzić, czy częstotliwość zasilania zawiera się w zadanym przedziale.
Frecvenţă de alimentare: Verificaţi dacă frecvenţa de alimentare este în gama corectă.
Частота питающего напряжения: проверьте, находится ли частота питающей сети в установленных пределах.
Frekvencija dovoda: Proveri da li se frekvencija nalazi u opsegu.
Napájací kmitočet Skontrolujte, či je napájací kmitočet v povolenom rozsahu.
Napajalna frekvenca: Prepričaj se, da frekvenca napajanja ustreza predpisani.
Frecuencia de alimentación: Compruebe si la frecuencia de alimentación está dentro del rango.
Nätfrekvens: Kontrollera att nätfrekvensen ligger inom tillåtet område.

Phase Rotation: Check for correct phase rotation.
Rotação de Fase: Verifique se a rotação de fase está correta.
Завъртане на фазите: Проверете за правилното завъртане на фазите.

相位旋转：检查相位旋转是否正确。

Fazna rotacija: Provjeriti ispravnost fazne rotacije.
Rotace fází: Zkontrolujte správnost rotace fází.
Fase rotation: Kontroller for korrekt fase rotation.
Rotation de phase: Vérifier que la rotation de phase est correcte.
Phasendrehung: Überprüfen Sie, ob die Phasendrehung stimmt.
Fázisforgatás: Ellenőrizze, megfelelő-e a fázisforgatás.
Rotazione di Fase: Verificare la corretta rotazione di fase.
Zamiana faz: sprawdzić, czy kolejnosć faz nie została zmieniona.
Rotire a fazelor: Verificaţi dacă rotirea fazelor este cea corectă.
Порядок чередования фаз: Проверьте правильность чередования фаз.
Fazna rotacija: Proveriti ispravnost fazne rotacije.
Rotácia fáz: Skontrolujte správnosť rotácie fáz.
Zaporedje faz: Preveri pravilno zaporedje faz.
Rotación de fase: Compruebe si la rotación de fase es correcta.
Fasrotation: Kontrollera att fasrotationen är korrekt.

MCD 202

MG.17.B3.7K – VLT is a registered Danfoss trademark 17

MCD 202

x 8

x 9

MCD 202 Series

Network Comms Failure (between accessory module and network): Check network connections and settings.
Falha de Comunicações da Rede (entre o módulo de acessório e a rede): Verifique as conexões e configurações da

rede.

Грешка в комуникациите на мрежата (между допълнителния модул и мрежата): Проверете мрежовите връзки и
настройки.

网络通讯故障（位于附件模块和网络之间）：请检查网络连接和设置。

Prekid rada mrežnih comm-ova (Network Comms Failure) (između dodatnog modula i mreže): Provjerite priključke i
podešavanja mreže.

Chyba komunikace se sítí (mezi modulem příslušenství a sítí): Zkontrolujte připojení k síti a nastavení.
Seriel kommunikationsfejl (mellem tilbehørsmodul og netværk): Kontroller netværksforbindelser og indstillinger.
Interruption des communications avec le réseau (entre le module accessoire et le réseau): Vérifier les connexions et

les paramètres du réseau.
Netzwerkkommunikationsfehler (zwischen Zubehörmodul und Netzwerk): Netzwerkverbindungen und –einstellungen

überprüfen.
Hálózati komm. hibája (a bővítőmodul és a hálózat között): Ellenőrizze a hálózat csatlakozásait és beállításait.
Errore di comunicazione di rete (tra il modulo accessorio e la rete). Controllare le connessioni e le impostazioni di rete.
Awaria komunikacji sieciowej (między modułem dodatkowym i siecią): Sprawdzić złącza i ustawienia sieciowe.
Eroare de comunicare în reţea (între modulul accesoriu şi reţea): Verificaţi conexiunile reţelei şi configurările.

Коммуникационная неисправность схемы (между вспомогательным модулем и схемой):
подключения и настройки схемы.

Prekid rada mrežnih comm-ova (Network Comms Failure) (između dodatnog modula i mreže): Proverite priključke i
podešavanja mreže.

Chyba komunikácie so sieťou (medzi modulom príslušenstva a sieťou): Skontrolujte pripojenie k sieti a nastavenia.
Napaka na mrežnih serijskih vratih (med uporabniškim modulom in omrežjem). Preverite mrežno povezavo in

nastavitve.
Fallo de comunicaciones con la red (entre el módulo auxiliar y la red): Compruebe las conexiones y los ajustes de la

red.
Nätverkskommunikationsfel (mellan tillbehörsmodulen och nätverket): Kontrollera nätverkets anslutningar och

inställningar.
Starter Comms Failure (between starter and accessory module): Remove and refit accessory module.

Falha de Comunicações do Dispositivo de Partida (entre o dispositivo de partida e o módulo de acessório): Remova e
reinstale o módulo de acessório.

Грешка в комуникациите на стартера (между стартера и допълнителния модул): Свалете и монтирайте отново
допълнителния модул.

启动器通讯故障（位于启动器和附件模块之间）：请移除附件模块，然后重新装上。

Prekid rada starter comm-ova (Starter Comms Failure) (između startera i dodatnog modula): Skinite i ponovno stavite
dodatni modul.

Chyba komunikace se spouštěčem (mezi spouštěčem a modulem příslušenství): Vyjměte modul příslušenství a znovu
ho připojte.

Starter kommunikationsfejl (mellem starter og tilbehørsmodul): Fjern og genmonter tilbehørsmodul.
Interruption des communications avec l'interrupteur de démarrage (entre l'interrupteur de démarrage et le module

accessoire): Retirer puis réajuster le module accessoire.
Starterkommunikationsfehler (zwischen Starter und Zubehörmodul): Zubehörmodul entfernen und neu montieren.
Indító komm. hibája (az indító és a bővítőmodul között): Távolítsa el, majd helyezze vissza a bővítőmodult.
Errore di comunicazione dell'avviatore (tra l'avviatore e il modulo accessorio). Rimuovere e rimontare il modulo

accessorio.
Awaria komunikacji startera (między starterem i modułem dodatkowym): Odłączyć moduł dodatkowy i zainstalować

ponownie.
Eroare de comunicare demaror (între demaror şi modulul accesoriu): Înlăturaţi şi reinstalaţi modulul accesoriu

Коммуникационная неисправность схемы (между пускателем и вспомогательным модулем):
отремонтируйте вспомогательный модуль.

Prekid rada starter comm-ova (Starter Comms Failure) (između startera i dodatnog modula): Skinite i opet stavite
dodatni modul.

Chyba komunikácie so spúšťačom (medzi spúšťačom a modulom príslušenstva): Vyberte modul príslušenstva a znovu
ho pripojte.

Napaka pri zagonu (med zaganjalnikom in uporabniškim modulom). Odstranite in zamenjajte uporabniški modul.
Fallo de comunicaciones con el motor de arranque (entre el motor de arranque y el módulo auxiliar): Desmonte y

vuelva a colocar el módulo auxiliar.
Startkommunikationsfel (mellan startenheten och tillbehörsmodulen): Avlägsna och montera om tillbehörsmodulen.

проверьте

Удалите и

18 MG.17.B3.7K – VLT is a registered Danfoss trademark

MCD 202 Series

MCD 202

MG.17.B3.7K – VLT is a registered Danfoss trademark 19

MCD 202

MCD 202 Series

20 MG.17.B3.7K – VLT is a registered Danfoss trademark
