Danfoss Zawory elektromagnetyczne Application guide [pl]

Poradnik instalatora
Zawory elektromagnetyczne
Instrukcja dla projektantów, instalatorów i użytkowników
danfoss.pl/automatyka
Zawory
Poradnik instalatora ma na celu pomóc w doborze, montażu oraz usuwaniu potencjalnych usterek zaworów elektromagnetycznych.
W poradniku umieszczony jest także przegląd najpopularniejszych elektrozaworów wraz z podstawowymi parametrami - ma to ułatwić właściwy ich dobór do nowych, bądź modernizowanych instalacji.
Proszę zauważyć, iż w poradniku opisano jedynie zawory wykonane z mosiądzu. W sprawie innych typów prosimy o kontakt z Danfoss.
Zachęcamy do skorzystania z aplikacji doboru elektroza­worów do podstawowych zastosowań, która dostępna jest na stronie internetowej valveselector.danfoss.com
Zapraszamy także do serwisu YouTube, gdzie znajdują się filmy instruktażowe dotyczące zaworów elektromagne­tycznych. W pole wyszukiwania należy wpisać: AutomatykaDanfoss lub w przeglądarce internetowej: www.youtube.com/user/AutomatykaDanfoss
Wygoda w użyciu
© Danfoss | DCS (RJA) | 2016.02
Kompletny zawór elektromagnetyczny składa się z korpusu zaworu, cewki i wtyczki. Zawory dostępne są jako oddzielne elementy tj. korpus zaworu, cewka i wtyczka, lub w całości.
Cewka typu Clip-on Wygodny dla użytkownika system zatrzaskowego blokowania cewki zapewnia prosty i bezpieczny montaż i demontaż, bez konieczności używania narzędzi. Hermetyczne uszczelnienie gwarantuje 100% zabezpieczenie cewki przed wilgocią.
IC.PS.600.A8.49
Spis treści
Identyfikacja ...........................................................................................................3
Instalowanie ...........................................................................................................6
Zasady doboru ..................................................................................................13
Przegląd oferty ..................................................................................................18
Materiały uszczelnień ....................................................................................22
Cewki .......................................................................................................................23
Czasy otwarcia i zamknięcia .....................................................................25
Rozwiązywanie problemów .....................................................................27

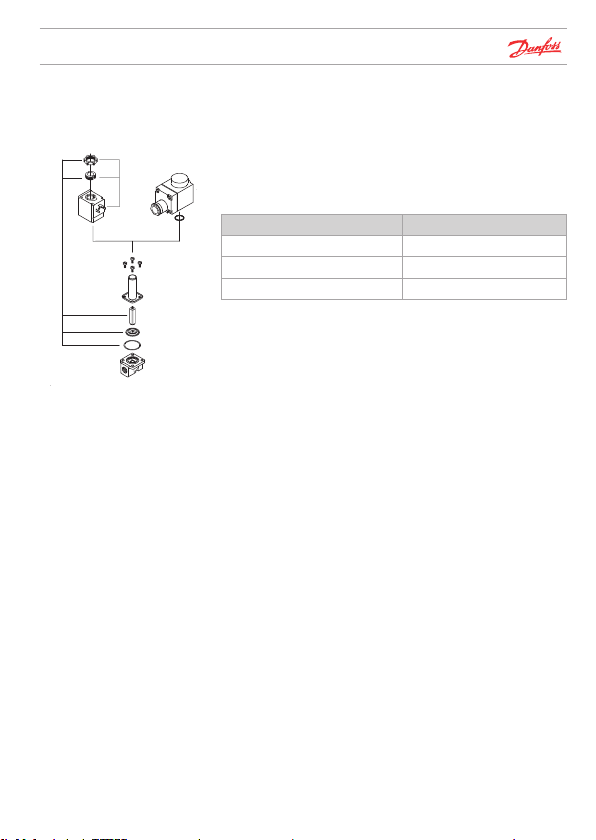

Zestawy części zamiennych (zawory z serii B)
.................................

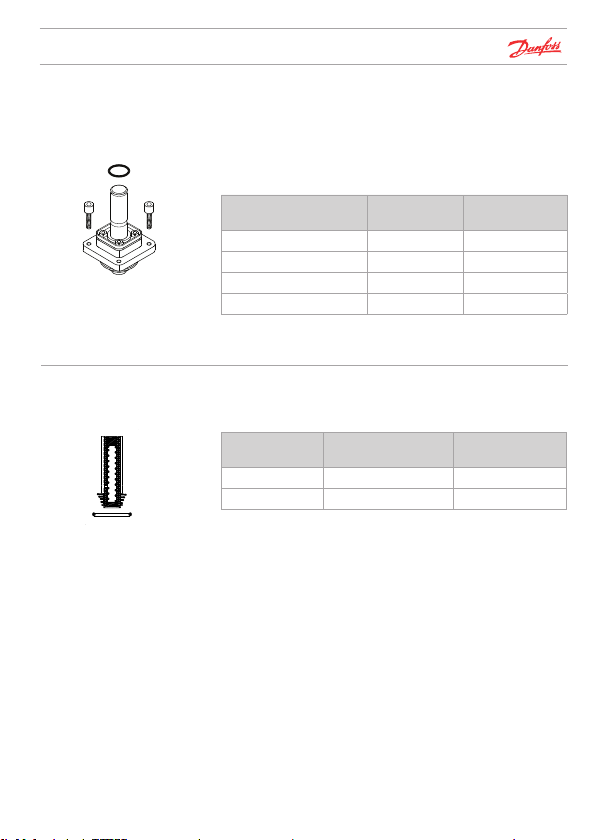

Zestawy części zamiennych (zawory z serii A) ..............................41

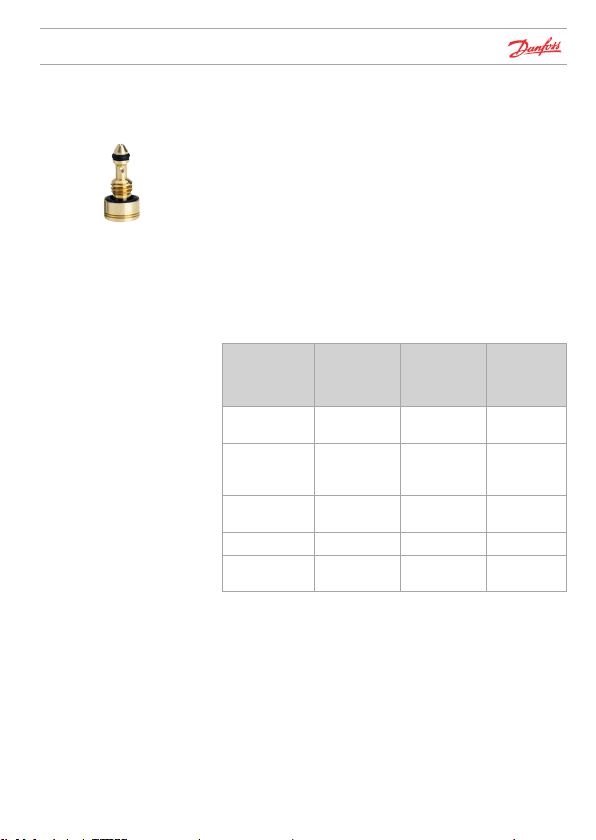

Akcesoria ...............................................................................................................42
32
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 1 IC.PS.600.A8.49
Zawory elektromagnetyczne
Zasady doboru
W układach zamkniętych, takich jak np. układy centralnego ogrzewania nie występują znaczne różnice ciśnień* pomiędzy wlotem a wylotem zaworu. * Ciśnieniem różnicowym nazywamy różnicę ciśnień pomiędzy wlotem a wylotem zaworu.
W układach o obiegu otwartym jedna ze stron zaworu jest podłączona do źródła względnie wysokiego ciśnienia, zaś z drugiej występuje ciecz o bardzo niskim ciśnieniu lub ciśnieniu atmosferycznym w przypadku swobodnego wypływu.
W układach spustowych, podobnie jak w instalacjach zamkniętych nie występują znaczne różnice ciśnienia.
Uwaga! Więcej informacji w rozdziale "Zasady doboru" - str. 13
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 2
Identyfikacja
Elektrozawory Danfoss
Ilustracja 1
MADE IN DENMARK
018F4517
Spare part no.
-40T40 °C
Tambient
24V 60Hz 8.5W 14VA
24V 50Hz 10.5W 16VA
BQ024CS
Ilustracja 2
Identyfikacja zaworów elektromagnetycznych wyprodukowanych przed 2011r.
Etykieta znajdująca się na cewce elektromagnetycznej.
Przykład: elektrozawór EV220B: 15: średnica gniazda 15mm B: korpus wykonany z mosiądzu G 12: przyłącze G1/2" zgodnie z ISO228/1 E: uszczelnienie z EPDM (dla wody lub glikolu) NC: Zawór normalnie, bez napięcia zamknięty
W przypadku kiedy nadruk na cewce jest nieczytelny, zawór może być zidentyfikowany na podstawie kombinacji liter/cyfr wytłoczonych na korpusie zaworu.
506U 4042
Tydzień 50 2006 042U4042
Typ cewki (w tym przypadku BQ024CS), napięcie oraz częstotliwość nadrukowane są na przedniej części cewki.
F4507
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 3
Identyfikacja
Sposób 2 (oznaczenie zaworów produkowanych od 2011r.)
Nadruk na tulei zastąpił srebrne etykiety i datę/nr katalogowy wytłoczony na korpusie. Zmiana ta dotyczy wszystkich typów zaworów produkowanych od 2011r.
Oznaczenia zaworów
EV220B = Typ zaworu 15 = Średnica gniazda 15 mm B = Korpus wykonany z mosiądzu G 12 = Przyłącze G 1/2'', ISO 228/1 E = EPDM materiał uszczelnienia NC = Normalnie zamknięty 667 = Opcje i funkcje specjalne BB230A = Cewka
Data produkcji
381 = 38 tydzień 2011 032U711531 = Nr katalogowy zaworu
Cewka
Nr katalogowy cewki: 018F7351
Napięcie cewki: 230V AC
Puszka przyłączeniowa Wtyk
© Danfoss | DCS (RJA) | 2016.02
042N0156018Z0081
IC.PS.600.A8.49 | 4
Identyfikacja
Problem z identyfikacją zaworu
Jeśli na zaworze brak jest wytłoczonego numeru katalogowe­go, w celu zamówienia zamiennika, bardzo pomocne będzie podanie następujących informacji:
• Zastosowanie (układ obiegowy zamknięty, otwarty lub
spustowy)
• Funkcja (normalnie otwarty lub zamknięty)
• Przyłącze robocze
• Medium (woda, olej, powietrze itp.)
• Współczynnik przepływu K
• Wartość napięcia zasilającego
v
• Rodzaj napięcia (prąd zmienny a.c. lub stały d.c.)
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 5
32U1171.11
Instalowanie
Kierunek przepływu
Uderzenia hydrauliczne
Kierunek przepływu medium przez zawór musi być zawsze zgodny ze strzałką umieszczoną na korpusie zaworu.
Uderzenie hydrauliczne jest typowym zjawiskiem występującym przy dużej prędkości przepływu, zwłaszcza przy przepływie medium o wysokim ciśnieniu przez rurę o stosunkowo niewielkiej średnicy. Praktyczne porady, w jaki sposób możemy wyeliminować bądź zmniejszyć zjawisko uderzenia hydraulicznego:
1. Należy ograniczyć ciśnienie w instalacji poprzez montaż zaworu redukcyjnego. Ewentualnie, jeżeli jest to możliwe należy zwiększyć średnicę rur.
2. Montując elastyczny wężyk przed zaworem elektromagnetycznym możemy w znacznym stopniu zmniejszyć niebezpieczeństwo pojawienia się uderzeń hydraulicznych.
Danfoss
3. Należy zastosować zawory elektromagnetyczne z serii EV220B 15 - EV220B 50. Dodatkowo poprzez wymianę kryzy z otworem wyrównawczym na otwór o mniejszej średnicy wydłużamy czas zamknięcia zaworu.
Kryza z otworem wyrównawczym
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 6
Danf
32U1521.11
Instalowanie
Rury przyłączeniowe
Szczelność instalacji
Danfoss
A32U1175.11
Dokręcanie
Po obu stronach zaworu rury przyłączeniowe powinny być sztywno umocowane do elementów stałych.
Zalecamy projektowanie prostych odcinków rur przed i za zaworem o długości co najmniej 5-6 x średnica DN zaworu (ustabilizowanie strugi).
W trakcie sprawdzania szczelności instalacji przed pierwszym uruchomieniem, wszystkie zawory w układzie powinny być otwarte. Można to osiągną na trzy sposoby (dotyczy zaworów NC):
1. Podając napięcie na cewkę
2. Otwierając zawór ręcznie, jeżeli jest zamontowany układ ręcznego otwierania
3. Zakładając na trzpień zaworu magnes stały (zob. str. 42)
Wymieniony w punkcie 2 układ ręcznego otwierania nie jest wyposażeniem standardowym. Można go zamówić oddziel­nie (zobacz akcesoria na str. 33).
Po przeprowadzonym teście, układ ręcznego otwierania należy deaktywować, przekręcając śrubę zgodnie z ruchem wskazówek zegara.
Montując zawór na rurociągu należy zawsze używać siły kontrującej. Dodatkowym kluczem płaskim można przytrzymać korpus zaworu.
oss
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 7
Danfoss
Instalowanie
Zanieczyszczenia w instalacji
32U1715.11
Przed ostatecznym montażem zaworu, instalacja powinna być dokładnie przepłukana. Zawory elektromagnetyczne przeznaczone są do mediów czystych nie zawierających cząstek stałych. W przypadku mediów mogących zawierać zanieczyszczenia sugerujemy montaż filtru siatkowego przed elektrozaworem. Zapraszamy do serwisu YouTube, gdzie znajdują się filmy instruktażowe przedstawiające sposób czyszczenia i konserwacji zaworów elektromagnetycznych. W pole wyszukiwania należy wpisać: AutomatykaDanfoss lub w przeglądarce internetowej: www.youtube.com/user/AutomatykaDanfoss
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 8
Danf
32U1744.11
32U1743.11
Instalowanie
Pozycja montażu
Zawory z serwo­sterowaniem oraz ze wspomaganiem otwarcia
Zaleca się, aby zawory elektromagnetyczne były montowane poziomo z cewką skierowaną pionowo ku górze. Zapobiega to odkładaniu się zanieczyszczeń w tulei zwory. Jeżeli mamy pewność, że medium nie zawiera żadnych zanieczyszczeń dopuszczalne jest zamontowanie zaworu w położeniu zgodnym z rysunkami znajdującymi się poniżej.
Zalecamy projektowanie prostych odcinków rur przed i za zaworem o długości co najmniej 5-6 x średnica DN zaworu (ustabilizowanie strugi).
EV245B
EV251B
EV222B
Danfoss
EV245B
EV251B
EV222B
© Danfoss | DCS (RJA) | 2016.02
oss
IC.PS.600.A8.49 | 9
Instalowanie
Zawory bezpośredniego działania
Danfoss
32U1745.11
© Danfoss | DCS (RJA) | 2016.02
EV310A
EV310A
EV210A
EV210A
IC.PS.600.A8.49 | 10
Danfoss
32U1746.11
Instalowanie
Cewka elektromagnetyczna
MADE IN DENMARK
018F4517
Spare part no.
-40T40 °C
Tambient
24V 60Hz 8.5W 14VA
24V 50Hz 10.5W 16VA
F4507
BQ024CS
Podłączenie przewodu
Należy upewnić się, czy napięcie cewki którego wartość podana jest na obudowie, jest zgodne z napięciem w istniejącej instalacji elektrycznej. Sprawdzić należy wartość, częstotliwość oraz typ napięcia (prąd stały lub zmienny). Jeżeli jest to możliwe, należy stosować cewki o pojedynczej częstotliwości (np. 50Hz) zamiast cewek o częstotliwości podwójnej (np. 50/60Hz). Zapobiega to nadmiernemu nagrzewaniu się cewki.
Cewka posiada trzy styki. Środkowy, oznaczony jak na rysunku obok, przeznaczony jest do podłączenia z uziemieniem. Pozostałe dwa styki używane są do zasilania - podłączenia przewodu fazowego i neutralnego (w przypadku zasilania prądem zmiennym) lub dodatniego i ujemnego (w przy­padku zasilania prądem stałym).
Montaż cewki typu clip-on polega na nałożeniu jej na tuleję i lekkim dociśnięciu aż do usłyszenia kliknięcia. Przed założeniem cewki na tuleję należy nałożyć uszczelkę typu o-ring, zsuwając ją do kontaktu z niebieskim plastikowym pierścieniem dystansowym, jeśli taki jest już fabrycznie nałożony na tulejkę. Wejście kablowe musi być dokładnie dokręcone.
Przedstawiony na rysunku sposób podłączenia przewodu chroni styki cewki przed przedostawaniem się wody.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 11
Instalowanie
Przewód elektryczny
Wymiana cewki
Przewód elektryczny powinien mieć przekrój okrągły. Tylko taki kształt przewodu umożliwi szczelny montaż i zabezpieczy styki przed zawilgoceniem.
Należy przestrzegać ogólnych zasad dotyczących kolorów przewodów. Przewód żółto-zielony służy do podłączenia uziemienia. Pozostałe dwa przewody używane są do podłączenia napięcia zasilającego.
Aby zdjąć cewkę należy lekko ją podważyć za pomocą np. śrubokręta. W przypadku cewek przykręcanych, należy odkręcić nakrętką i zdjąć podkładkę.
Uwaga: Przed zdjęciem, cewka musi być odłączona od napięcia. W przeciwnym wypadku momentalnie nastąpi jej przepalenie.
OFF
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 12
Zasady doboru
Aplikacja doboru elektrozaworów
Internetowe narzędzie, dzięki sprawdzonemu algorytmowi działania usuwa przypadkowość z procesu wyboru odpowiedniego elektrozaworu do instalacji użytkownika. Celem aplikacji jest ułatwienie dystrybutorom, instalatorom, konstruktorom i użytkownikom końcowym doboru produktu dla typowych zastosowań. Potrzebne jest jedynie połączenie z Internetem, aby z poziomu komputera stacjonarnego, laptopa, tabletu lub smartfona uzyskać dostęp do narzędzi ułatwiających dobór zaworów elektromagnetycznych. Do prawidłowego doboru zaworu potrzebna jest znajomość następujących właściwości: 1 Zastosowanie (układ obiegowy zamknięty, otwarty lub spustowy) 2 Funkcja zaworu (normalnie otwarty lub zamknięty) 3 Przyłącze robocze 4 Medium (woda, olej, powietrze itp.) 5 Napięcie zasilające cewkę
Wyniki doboru mogą być wysyłane przez email, SMS lub zostać wydrukowane.
W celu doboru produktów do zastosowań niestandardowych prosimy o kontakt z dystrybutorem Danfoss.
Aplikacja doboru dostępna jest na stronie: http://valveselector.danfoss.com/
Kod QR
(smartfon)
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 13
Zasady doboru
W przypadku braku dostępu do internetu, należy zidentyfikować najistotniejsze parametry:
Podstawowe parametry:
1 Przepływ / Kv - wartość 2 Wartość ciśnienia różnicowego 3 Medium (woda, olej, powietrze itp.) 4 Funkcja zaworu (normalnie otwarty lub zamknięty)
Przepływ / Kv - wartość:
1 Określa ilość m3/ h wody, jaka przepłynie przez zawór przy ciśnieniu różnicowym
równym 1 bar. 2 Jest wynikiem wszystkich czynników powodujących straty ciśnienia - otwory o różnych kształtach, przewężenia, itp., które zostały zredukowane do wartości jednej stałej Kv. 3 Jest używana do wyliczenia przepływu:
gdzie: ρ = gęstość (kg / m3)
ΔP = P1 - P2 =ciśnienie różnicowe
Q = K
Warunki ciśnieniowe
Układ otwarty (układ spustowy)
W układach otwartych warunki ciśnieniowe są dobrze zdefiniowane. Pozwala to na określenie, czy występujące ciśnienie różnicowe jest wystarczające do otwarcia zaworu z serwosterowaniem.
Do pracy w układach otwartych najlepiej stosować zawory typu: EV220B, EV220A oraz EV225B - zawory elektromagnetyczne z serwosterowaniem
Układ zamknięty (układ obiegowy)
W układzie zamkniętym warunki ciśnieniowe nie są dokładnie określone. Dlatego też, zawór elektromagnetyczny musi otwierać się także przy braku ciśnienia różnicowego.
Do pracy w układach zamkniętych, najlepiej dopasowane są następujące typy zaworów: EV250B - zawory z serwosterowaniem i wspomaganiem otwarcia EV210B, EV210A, EV310B oraz EV310A - zawory bezpośredniego działania
v
∆P
ρ
[m3 / h]
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 14
Zasady doboru
Ciśnienie robocze
Ciśnienie medium jest jednym z najistotniejszych parametrów, na które należy zwrócić uwagę dobierając zawór elektromagnetyczny. Aby właściwie dobrać zawór należy znać wartość ciśnienia różnicowego – czyli różnicę ciśnień pomiędzy wlotem a wylotem z zaworu. Wartość tego ciśnienia powinna być większa od minimalnego dopuszczalnego dla danego zaworu i mniejsza lub równa wartości maksymalnej. Należy pamiętać, że zawory z serwosterowaniem wymagają do poprawnej pracy minimalnego ciśnienia różnicowego o wartości od 0,1 do 0,3 bar.
Ciśnienie różnicowe/ MOPD
1 Ciśnienie różnicowe to różnica ciśnienia pomiędzy wlotem a wylotem zaworu (∆P = P1 - P2). 2 Maks. dopuszczalne ciśnienie różnicowe, przy którym zawór się otwiera, określone jako MOPD: Maximum Opening Pressure Differential Parametr MOPD określa pracę w najbardziej niekorzystnych warunkach:
• Praca ciągła - cykl pracy 100 %
• Maksymalna dopuszczalna temperatura medium i otoczenia
• Napięcie zasilające cewki w dolnej dopuszczalnej tolerancji (zazwyczaj -10%) 3 Podane maksymalne ciśnienie jest często ograniczone przede wszystkim poprzez
wytrzymałość korpusu, bardziej niż przez parametr MOPD.
Temperatura medium
Należy zwrocić uwagę na dopuszczalną dla danego zaworu temperaturę minimalną i maksymalną. W przypadku, gdy temperatura przekroczy dopuszczalny limit, istnieje ryzyko, że zawór nie będzie funkcjonował poprawnie ze względu na twardnienie membrany i uszczelek. Przekroczenie dopuszczalnej temperatury skraca żywotność zaworu.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 15
Zasady doboru
Charakterystyka medium
Zawory elektromagnetyczne przeznaczone są do pracy z różnymi typami mediów.
Dobór uszczelnienia - zasady ogólne: Zawory z uszczelnieniem EPDM przeznaczone są do wody i pary*. Zawory z uszczelnieniem FKM lub NBR przeznaczone są do oleju i powietrza.
Nieprawidłowy dobór uszczelnienia zaworu: 1 Należy pamiętać, że ani do oleju, ani do sprężonego powietrza nie należy stosować
zaworów z uszczelnieniem EPDM – do tych mediów zalecane jest uszczelnienie NBR lub FKM.
2 Zawory z uszczelnieniem FKM lub NBR mogą być stosowane do wody nie przeznaczonej do
spożycia. Należy jednak pamiętać, że dla uszczelnienia FKM maksymalna temperatury wody wynosi 60° C a dla NBR 90° C. Przekroczenie dopuszczalnej temperatury medium, znacząco skraca żywotność zaworu.
Pozostałe media
W przypadku mediów agresywnych, dział doradztwa technicznego firmy Danfoss służy pomocą w doborze zaworu najbardziej odpornego ze względu na możliwość korozji. Ostateczna decyzja o zastosowaniu danego zaworu należy jednak do użytkownika. Odporność zaworu na dane medium zależy bowiem zarówno od jego stężenia, ciśnienia i temperatury, jak i możliwych zanieczyszczeń - dlatego też najczęściej wskazane jest przeprowadzenie testów odpornościowych przed ostatecznym zamontowaniem zaworu w instalacji.
* Do pary o temperaturze powyżej 120° C dedykowane są specjalnie zaprojektowane zawory typu EV215B, EV225B
Temperatura otoczenia
Szczegółowe dane podane są w karcie katalogowej cewek elektromagnetycznych.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 16
Zasady doboru
Uderzenie hydrauliczne
Instalacje, w których występują stosunkowo duże przepływy, narażone są na wystąpienie zjawiska uderzenia hydraulicznego. Zaleca się stosowanie zaworów typu EV220B 15 - EV220B 50, które dzięki łagodnemu procesowi końcowej fazy domykania zaworu ograniczają powstanie zjawiska uderzenia hydraulicznego. Czas otwarcia/zamknięcia można zmienić poprzez zastosowanie kryzy z otworem wyrównawczym o innej średnicy (patrz "Zestawy części zamiennych" - str. 32).
Filtr
Zanieczyszczenia są najczęstszym powodem utraty funkcjonalności zaworów elektromagnetycznych. W celu uniknięcia tego problemu zdecydowanie zalecamy montaż filtra siatkowego przed zaworem.
Napięcie i moc cewki
W celu doboru odpowiedniej cewki konieczna jest znajomość wartości oraz typu napięcia zasilającego (prąd zmienny a.c. lub stały d.c.). Maksymalna dopuszczalna różnica ciśnień w zaworach bezpośredniego działania może być podwyższona poprzez zastosowanie cewki o większej mocy.
Warunki pracy
W środowiskach bardzo wilgotnych lub mokrych konieczne jest zastosowanie cewek o stopniu ochrony IP67.
Funkcja zaworu
W większości instalacji używane są zawory beznapięciowo zamknięte (NC = normalnie zamknięty). W naszej ofercie dostępne są również zawory beznapięciowo otwarte (NO = normalnie otwarty).
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 17
Przegląd oferty - zawory z serii B
EV210B
EV310B
EV220B
EV250B
EV225B cewka BQ
Medium
Powietrze,
gazy
obojętne Woda Olej Para
ü ü ü
ü ü ü
ü ü ü
ü ü ü ü
© Danfoss | DCS (RJA) | 2016.02
ü
IC.PS.600.A8.49 | 18
Przegląd oferty - zawory z serii B
Parametry
Przyłącze
[ISO 228/1] Funkcja
Zawory 2/2-drożne, bezpośredniego działania, o solidnej
G 3/8" - G 1" NC/NO
G 1/8" - G 3/8" NC/NO
konstrukcji oraz bardzo krótkich czasach otwarcia i zamknięcia. Zawory z przyłączem G 1/2'' do G 1'' do małych ciśnień różnicowych.
Zawory 3/2- drożne, zwane niekiedy upustowymi lub pilotowymi, bezpośredniego działania o uniwersalnym zastosowaniu. Charakteryzują się wysoką odpornością i mogą być stosowane w trudnych warunkach przemysłowych.
Opis
G 1/4" - G 1" NC/NO
G 1/2" - G 2" NC/NO
G 3/8" - G 1" NC
G 1/4" - G 1" NC
© Danfoss | DCS (RJA) | 2016.02
Zawory 2/2-drożne z serwosterowaniem, średnica gniazda DN 6-22. Stosunkowo krótkie czasy otwarcia i zamknięcia.
Uniwersalne zawory 2/2-drożne z serwosterowaniem o średnicy DN 15-50. Wbudowany filtr wewnętrzny do ochrony układu pilotowego.
Zawory 2/2-drożne z serwosterowaniem ze wspomaganiem otwarcia. Idealne do układów zamkniętych o niewielkim ciśnieniu różnicowym. Korpus wykonany z mosiądzu odpornego na odcyn­kowanie (DZR), zapewnia długą żywotność nawet w kontakcie z parą i innymi lekko agresywnymi mediami.
Zawory 2/2-drożne do instalacji parowych. Korpus wykonany z mosiądzu DZR i membrana z teflonu zapewniają niezawodną i długotrwałą pracę w kontakcie z parą o temperaturze do 185 °C.
IC.PS.600.A8.49 | 19
Przegląd oferty - zawory z serii A
EV220A
Medium Parametry
Powietrze,
gazy
obojętne Woda Olej Pa ra
ü ü ü ü
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 20
Przegląd oferty - zawory z serii A
Przyłącze
[ISO 228/1] Funkcja
G 1/4" - G 2" NC
G 1/4" - G 1" NO
Opis
Niewielkich rozmiarów zawory 2/2- drożne z serwostero­waniem. Zaprojektowane do użytku w urządzeniach oraz maszynach, gdzie ilość miejsca jest ograniczona.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 21
Materiały uszczelnień
Tabela odporności
Materiał uszczelnień
[°C]
Medium EPDM
Woda / glikol - 30 do 140
Olej - 0 do 100 -10 do 90 -
Powietrze - 0 do 100 -10 do 90 -
Para do 140 - do 185
* Dotyczy zaworów bezpośredniego działania
1)
[bar]
Maksymalna temperatura wody i pary dla EPDM
w zależności od ciśnienia medium.
1)
FKM NBR PTFE
0 do 60
0 do 100*
-10 do 90 -
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 22
Cewki
Moc cewki/podłączenie Napięcie zasilające, częstotliwość1)Nr katalogowy
Cewki typu BB (IP00, IP 65 z wtykiem)
10 W / styki płaskie 220 – 230 V AC / 50 Hz 018F7351 10 W / styki płaskie 110 V AC / 50-60 Hz 018F7360 10 W / styki płaskie 24 V AC / 50 Hz 018F7358 18 W / styki płaskie 24 V DC 018F7397
Wtyk do cewek BB 042N0156
Cewki typu BE (IP67)
10W / puszka przyłączeniowa 220 – 230 V AC / 50 Hz 018F6701 10W / puszka przyłączeniowa 115 V AC / 50 Hz 018F6711 10W / puszka przyłączeniowa 48 V AC / 50 Hz 018F6709 10W / puszka przyłączeniowa 24 V AC / 50 Hz 018F6707 18W / puszka przyłączeniowa 24 V DC 018F6757
Cewki typu BG (IP67)
20 W / puszka przyłączeniowa 24 V DC 018F6857
Cewki typu BQ
10W / styki płaskie 230 V AC / 50 Hz 018F4511 10W / styki płaskie 110 V AC / 50 Hz 018F4519 10W / styki płaskie 24 V AC / 50 Hz 018F4517
Wtyk do cewek BQ 042N0156
Cewki bez przydźwięku Cewki typu BN (IP65)
20 W (z kablem o długości 1m) 220 – 230 V AC / 50-60 Hz 018F7301
1)
Prosimy o kontakt z Danfoss w sprawie cewek o innym napięciu
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 23
Cewki
Moc cewki/podłączenie Napięcie zasilające, częstotliwość1)Nr katalogowy
Cewki typu AM (IP00, IP65 z wtykiem)
7.5 W / styki płaskie 110 V AC / 50/60 Hz 042N0845
7.5 W / styki płaskie 220–230 V AC / 50/60 Hz 042N0840
9.5 W / styki płaskie 24 V DC 042N0843
Wtyk IP65 do cewek AM 042N0156
1)
Prosimy o kontakt z Danfoss w sprawie cewek o innym napięciu
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 24
Czasy otwarcia i zamknięcia
Czasy zamknięcia, a uderzenia hydrauliczne
Zawory z serii B
Zawory z serii A
Zbyt krótki czas zamknięcia elektrozaworu może spowodować wystąpienie uderzenia hydraulicznego. Łagodny proces końcowej fazy domykania zaworu, optymalny kształt zespołu membrany oraz wymienna kryza otworu wyrównawczego w zaworach EV220B 15-50 minimalizują siłę uderzenia hydraulicznego. W tabeli poniżej zestawione są czasy otwarcia i zamknięcia różnych typów zaworów. Należy jednak pamiętać, że w zależności od parametrów pracy, zwłaszcza wartości ciśnienia, czasy te mogą się różnić od podanych.
Typ zaworu Czas otwarcia [ms] Czas zamk. [ms]
EV210B 1.5 10 20 EV210B 3 20 20 EV210B 6 20 20 EV250B 12 100 100 EV250B 18 150 100 EV250B 22 150 100 EV220B 10 50 300 EV220B 12 60 300 EV220B 15 40 350 EV220B 20 40 1000 EV220B 25 300 1000 EV220B 32 1000 2500 EV220B 40 1500 4000 EV220B 50 5000 10000 EV310B 2 10 – 20 10 – 20
Typ zaworu Czas otwarcia [ms] Czas zamk. [ms]
EV220A 6 40 250 EV220A 10 50 300 EV220A 12 60 300 EV220A 14 100 400 EV220A 18 200 500 EV220A 22 200 500 EV220A 32 2500 4000 EV220A 40 4000 6000 EV220A 50 5000 10000
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 25
Czasy otwarcia i zamknięcia
Czasy zamknięcia a uderzenia hydrauliczne
Czasy otwarcia/zamknięcia zaworów z serii EV220B 15 - EV220B 50 mogą być regulowane poprzez wymianę kryzy otworu wyrównawczego (patrz "Uderzenie hydrauliczne" str. 17 oraz "Zestawy części zamiennych" str. 32). W celu zmniejszenia ryzyka uderzenia hydraulicznego należy stosować kryzy o mniejszej średnicy. W poniższej tabeli zestawione są czasy otwarcia i zamknięcia różnych typów zaworów w zależności od średnicy kryzy otworu wyrównawczego. Należy jednak pamiętać, że w zależności od parametrów pracy, a zwłaszcza ciśnienia, czasy te mogą się różnić od podanych. Podane wartości odnoszą się do wody.
Otwór EV220B 15EV220B 20EV220B 25EV220B 32EV220B 40EV220B
mm
Rowki
Ot w.
Zamk.
Ot w.
Zamk.
Ot w.
Zamk.
Ot w.
Zamk.
Ot w.
Zamk.
Ot w.
0.5 1 0.04 0.35 0.04 1.0 0.11 3.0 1.6 6.0 1.3 8.0 3.4 40.0
0.8 2 0.04 0.3 0.04 0.5 0.3 1.0 1.0 2.5 1.5 4.0 3.6 11.0
1.2 3 0.04 0.12 0.04 0.25 0.30 0.5 1.2 1.0 1.5 2.0 5.0 10.0
1.4 4 0.04 0.1 0.06 0.18 0.30 0.4 1.0 0.8 2.0 1.5 5.2 6.5
50
Zamk.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 26
Rozwiązywanie problemów
Objaw: Zawór elektromagnetyczny nie otwiera się
Prawdopodobna przyczyna Rozwiązanie
Brak napięcia na cewce Sprawdzić, czy zawór jest beznapięciowo otwarty czy
Nieprawidłowe napięcie / częstotliwość
Spalona cewka Patrz strona 31.
Ciśnienie różnicowe zbyt wysokie
Ciśnienie różnicowe zbyt niskie Sprawdzić parametry zaworu dotyczące ciśnienia
Zniszczona / pogięta tuleja zwory
Zanieczyszczenia wewnątrz
2)
zaworu
Zanieczyszczenia w gnieździe zaworu/w zworze/w tulei zwory
Korozja Wymienić uszkodzone elementy1).
Po demontażu nie wszystkie części zostały ponownie zamontowane
1)
Zobacz rozdział "Zestawy części zamiennych" - str. 32
2)
Jeżeli zanieczyszczenia w tulei zwory stale się osadzają należy roz ważyć możliwości zamontowania filtru
przed zaworem i/lub zestawu z membraną izolującą (zob. „Zestawy części zamiennych" - str. 32)
© Danfoss | DCS (RJA) | 2016.02
zamknięty (NO czy NC):
1. Użyć wskaźnika pola magnetycznego
2. Podnieść lekko cewkę i sprawdzić czy jest wyczuwalny lekki opór. Uwaga: Nigdy nie należy zdejmować cewki z zaworu przy podłączonym napięciu - grozi to jej przepaleniem Sprawdzić przewody zasilające, styki i bezpieczniki.
Należy sprawdzić, czy napięcie zasilające jest zgodne z napięciem cewki. Dopuszczalna tolerancja napięcia wynosi: ±10% dla cewek o częstotliwości podwójnej (50/60Hz, dla cewek prądu stałego oraz dla zaworów typu NO +10/-15% dla cewek prądu zmiennego o jednej częstotliwości.
Sprawdzić parametry cewki, jeżeli możliwe, należy zastosować mocniejszą cewkę (dotyczy wyłącznie zaworów bezpośredniego działania). Zmniejszyć ciśnienie różnicowe.
różnicowego. Dobrać poprawny typ zaworu.
Wymienić zawór na nowy.
Rozkręcić zawór oraz dokonać czynności konserwacyjnych. Jeżeli potrzeba, wymienić uszkodzone elementy zaworu1).
Zdemontować i przeczyścić zawór. Jeżeli potrzeba,
2)
wymienić uszkodzone elementy zaworu.
Uzupełnić zawór o brakujące części1).
IC.PS.600.A8.49 | 27
Rozwiązywanie problemów
Objaw: Zawór elektromagnetyczny otwiera się tylko częściowo
Prawdopodobna przyczyna Rozwiązanie
Ciśnienie różnicowe zbyt niskie Sprawdzić parametry zaworu dotyczące ciśnienia
Zniszczona / pogięta tuleja zwory Wymienić zawór na nowy.
Zanieczyszczenia wewnątrz zaworu
Zanieczyszczenia w gnieździe zaworu/w zworze/w tulei zwory
Korozja Wymienić uszkodzone elementy1).
Po demontażu nie wszystkie części zostały ponownie zamontowane
1)
Zobacz rozdział "Zestawy części zamiennych" - str. 32
2)
Jeżeli zanieczyszczenia w tulei zwory stale się osadzają należy roz ważyć możliwości zamontowania filtru
przed zaworem i/lub zestawu z membraną izolującą (zob. „Zestawy części zamiennych" - str. 32)
różnicowego. Zastosować prawidłowy typ zaworu.
Rozkręcić zawór oraz dokonać czynności konserwacyjnych. Jeżeli potrzeba, wymienić uszkodzone elementy zaworu1).
Zdemontować i przeczyścić zawór. Jeżeli potrzeba,
2)
wymienić uszkodzone elementy zaworu.
Uzupełnić zawór o brakujące części1).
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 28
Rozwiązywanie problemów
Objaw: Zawór elektromagnetyczny nie zamyka się lub zamyka się tylko częściowo
Prawdopodobna przyczyna Rozwiązanie
Nie odłączono napięcia od cewki
Zanieczyszczenia wewnątrz układu wyrównawczego lub pilotowego
Układ ręcznego otwierania nie został odblokowany
Pulsacje w instalacji. Ciśnienie różnicowe zbyt wysokie przy otwartym zaworze. Ciśnienie po stronie wylotowej okresowo większe niż po stronie wlotowej.
Zniszczona/pogięta tuleja Wymienić zawór na nowy.
Zniszczona płytka zaworu, membrana lub gniazdo zaworu.
Membrana zamontowana odwrotnie
Zanieczyszczenia w gnieździe zaworu, w zworze lub w tulei
Korozja Wymienić uszkodzone elementy.
Zawór zamontowany w niewłaściwym kierunku
Po demontażu nie wszystkie części zostały ponownie zamontowane
Aby stwierdzić, czy do cewki jest podłączone napięcie można podnieść lekko cewkę i sprawdzić czy wyczuwalny jest lekki opor. Uwaga: Nigdy nie należy zdejmować cewki z zaworu przy podłączonym napięciu - grozi to jej przepaleniem. Sprawdzić przewody zasilające oraz styki wtyczki.
Przeczyścić otwór wyrównawczy cienką igłą (średnica maks. 0,5mm). Przedmuchać sprężonym powietrzem. Jeżeli potrzeba, wymienić uszkodzone elementy.
Sprawdzić położenie i ustawić pokrętło lub dźwignię we właściwej pozycji.
Sprawdzić parametry zaworu. Sprawdzić ciśnienie w instalacji i wielkości przepływu. Dobrać poprawny typ zaworu. Sprawdzić pozostałą część instalacji.
Sprawdzić ciśnienie w instalacji i wielkość przepływu. Wymienić uszkodzone elementy1).
Zamontować poprawnie membranę.1).
Przeczyścić zawór. Jeżeli potrzeba, wymienić uszkodzone elementy zaworu.
Sprawdzić, czy kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu.
Uzupełnić zawór o brakujące części1).
1)
Zobacz rozdział "Zestawy części zamiennych" - str. 32
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 29
Rozwiązywanie problemów
Objaw: Zawór elektromagnetyczny pracuje zbyt głośno
Prawdopodobna przyczyna Rozwiązanie
Przydźwięk Przydźwięk występuje przy zasilaniu prądem zmiennym.
Uderzenia hydrauliczne przy otwieraniu/zamykaniu zaworu
Zbyt duże ciśnienie różnicowe albo pulsacje w instalacji
Może być wyeliminowany przez wymianę cewki na cewkę na prąd stały lub cewkę bez przydzwięku (szczegóły
na stronie 23).
Zobacz rozdział „Instalowanie".
Sprawdzić parametry zaworu oraz wartość ciśnienia różnicowego. Sprawdzić ciśnienie w instalacji i wielkość przepływu.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 30
Rozwiązywanie problemów
Objaw: Cewka spalona - po podaniu napięcia nie działa
Prawdopodobna przyczyna Rozwiązanie
Niewłaściwa wartość napięcia zasilającego
Zwarcie obwodu elektrycznego, spowodowane np. wilgocią
Zaklinowanie się zwory
1) Zanieczyszczenia w tulei
2) Uszkodzona zwora
3) Uszkodzona lub zgięta tuleja
Zbyt wysoka temp. medium Sprawdzić dopuszczalne parametry pracy zaworu i cewki i
Zbyt wysoka temperatura otoczenia
Sprawdzić parametry cewki. Jeżeli możliwe wymienić cewkę na poprawną. Sprawdzić zgodność połączeń ze schematem. Sprawdzić, czy parametry napięcia zasilającego odpowiadają danym podanym na cewce. Dopuszczalna tolerancja napięcia wynosi: ±10% dla cewek o częstotliwości podwójnej (50/60Hz), ±10% dla cewek prądu stałego, +10% / -15% dla cewek prądu zmiennego (jedna częstotliwość).
Sprawdzić instalację elektryczną pod kątem występowania zwarć. Sprawdzić styki cewki i wtyczki. Jeżeli sytuacja występuje ponownie wymienić cewkę na inną - np. cewkę z zatrzaskowym systemem montażu.
Wyczyścić tuleję, wymienić zworę. Wymienić zawór na nowy.
porównać z warunkami występującymi w instalacji.
Sprawdzić dopuszczalne parametry pracy zaworu i cewki dotyczące warunków otoczenia. Jeżeli możliwe, zamontować zawór w chłodniejszym miejscu.
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 31
Zestawy części zamiennych (zawory z serii B)
Układ normalnie otwarty (NO)
W zestawie znajduje się:
Układ normalnie otwarty NO Podkładka i nakrętka do mocowania cewki O-ring
Numer katalogowy
Typ zaworu
EV210B 1.5 – EV210B 4.5 NO
Uszczelnienie
032U2004 032U2005
FKM
1)
Uszczelnienie
EPDM
EV220B 6 NO 032U0166 032U0165 EV220B 10 NO 032U0167 - EV220B 15 –
EV220B 50 NO
Układy normalnie otwarte dostępne są również z innymi materiałami uszczelniającymi.
1)
Opis materiałów uszczelniających - str. 22
032U0295 032U0296
1)
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 32
32U1785.11
Zestawy części zamiennych (zawory z serii B)
Układ ręcznego otwierania, zmiana stanu przy użyciu śrubokręta
Układ ręcznego otwie­rania, zmiana stanu za pomocą dźwigni
Układ ręcznego otwierania dla zaworów EV220B 15 - EV220B 50 służy do ręcznego otwierania zaworów np. w przypadku braku napięcia zasilającego.
Materiał
Mosiądz, DN 15–32, uszczelnienie NBR
Mosiądz, DN 40–50, uszczelnienie NBR
Stal nierdzewna, uszczelnienie NBR
Temperatura medium [°C]
-10 – 90 032U0150
-10 – 90 032U0260
-10 – 90 032U0149
Numer
katalogowy
Do ręcznego otwierania zaworów np. w przypadku braku napięcia zasilającego.
Materiał
Stal nierdzewna, uszczelnienie EPDM
Temperatura medium [°C]
-30 – 120 032U7390
Numer
katalogowy
Danfoss
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 33
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV210B NC
Zestaw z membraną izolującą EV210B 1.5 – EV210B 4.5 NC oraz EV220B 15 – EV220B 50 NC
W zestawie znajduje się:
Zwora z płytką zaworu i sprężyną Podkładka Nakrętka do montażu cewki O-ringi
Materiał uszczelnień: EPDM
Typ zaworu Numer katalogowy
EV210B 6, EV210B 8, EV210B 10 032U2006
Materiał uszczelnień: FKM
Typ zaworu Numer katalogowy
EV210B 1.5 – EV210B 4.5 032U2003 EV210B 6, EV210B 8, EV210B 10 032U2011
1)
Opis materiałów uszczelniających - str. 22
Dzięki membranie izolującej zwora z tuleją zwory chronione są przed szkodliwym działaniem medium. Membrana ta zwiększa odporność zaworu na agresywne media.
Materiał uszczelnień
1)
EPDM
1)
FKM
1)
Opis materiałów uszczelniających - str. 22
Temperatura
medium [°C]
-20 – 50 042U1009
0 – 50 042U1010
Numer
katalogowy
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 34
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV220B 6 – EV220B 12 NC
W zestawie znajduje się:
Element mocujący cewkę Nakrętka do montażu cewki Zwora z płytką zaworu i sprężyną Membrana 2 uszczelki o-ring
Materiał uszczelnień: EPDM
Typ zaworu Numer katalogowy
EV220B 6 NC 032U1062 EV220B 10 NC 032U1065 EV220B 12 NC 032U1068
Prosimy o kontakt z Danfoss w sprawie zestawów części zamiennych z innym materiałem uszczelnienia (str. 22 - opis materiałów uszczelniających)
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 35
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV220B 15 – EV220B 50
Danfoss
32U11786.10
W zestawie znajduje się:
Element mocujący i nakrętka do cewek bez systemu zatrzaskowego Zwora z płytką zaworu i sprężyną O-ring tulei zwory Sprężyna i membrana Dwa o-ringi dla układu pilotowego O-ring oraz uszczelka kryzy otworu wyrównawczego Kryza z otworem wyrównawczym
Typ zaworu
Materiał
uszczelnień
Numer
katalogowy
EV220B 15 EPDM 1) 032U1071
EV220B 20 EPDM
EV220B 25 EPDM
EV220B 32 EPDM
EV220B 40 EPDM
EV220B 50 EPDM
Zestawy naprawcze dostępne są także z innymi materiałami uszczelnień.
1)
Opis materiałów uszczelniających - str. 22
1)
1)
1)
1)
1)
032U1073
032U1075
032U1077
032U1079
032U1081
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 36
Zestawy części zamiennych (zawory z serii B)
Kryza z otworem wyrównawczym
W zestawie znajduje się:
Otwór wyrównawczy, dwa o-ringi. Czas zamykania zaworu można zmienić poprzez zamontowanie otworu wyrównawczego o średnicy innej, niż standardowa.
• Krótszy czas zamykania zaworu można uzyskać poprzez zastosowanie otworu wyrównawczego o większej średnicy (krótszy czas zamykania zwiększa ryzyko wystąpienia uderzeń hydraulicznych).
• Dłuższy czas zamykania zaworu można osiągnąć poprzez zastosowanie otworu wyrównawczego o mniejszej
średnicy.
Orientacyjne czasy otwierania i zamykania podane są na stronie 25.
Średnica otworu wyrównawcze­go [mm]
0.5 EPDM 1)
0.8 EPDM
1.2 FKM
1.2 EPDM 1)EV220B 50 032U0086
1.4 FKM
Kryzy z otworem wyrównawczym dostępne są także z innymi materiałami uszczelnień.
1)
Opis materiałów uszczelniających - str. 22
Materiał
uszczelnień Zastosowanie
EV220B 15 EV220B 20
EV220B 25
1)
EV220B 32 EV220B 40
EV220B 25
1)
EV220B 32
EV220B 40
1)
EV220B 50
Numer
katalogowy
032U0082
032U0084
032U0085
032U0087
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 37
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV250B 12 – EV250B 22 NC EPDM
Zestaw części zamiennych EV250B 12 – EV250B 22 NC FKM
W zestawie znajduje się:
1. O-ring cewki
2. 4 śruby
3. Kompletny układ NC, w skład którego wchodzi membrana,
sprężyna wspomagająca, zwora NC oraz pokrywa zaworu
Typ zaworu Numer
EV250B 10 – EV250B 12 BD 032U5315 EV250B 18 – EV250B 22 BD 032U5317
W zestawie znajduje się:
1. O-ring montowany pomiędzy tuleją zwory i pokrywą
2. Element serwisowy składający się ze zwory z zamocowaną membraną
Typ zaworu Numer
EV250B 10 – EV250B 12 BD 032U5271 EV250B 18 – EV250B 22 BD 032U5273
katalogowy
katalogowy
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 38
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV250B 12 – EV250B 22 NO
Zestaw części zamiennych EV310B
W zestawie znajduje się:
1. O-ring cewki
2. 4 śruby
3. Kompletny układ NO, w skład którego wchodzi membrana,
sprężyna wspomagająca, zwora NO oraz pokrywa zaworu
Typ zaworu Materiał
EV250B 10 – EV250B 12 BD
EV250B 18 – EV250B 12 BD
EV250B 10 – EV250B 22 BD
EV250B 10 – EV250B 22 BD
uszczelnień
EPDM 032U5319
FKM 032U5320
EPDM 032U5321
FKM 032U5322
Numer
katalogowy
W zestawie znajduje się:
Zwora z zamontowaną sprężyną
Typ Materiał
NC FKM 032U2033 NO FKM 032U2035
uszczelnień
Numer
katalogowy
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 39
Zestawy części zamiennych (zawory z serii B)
Zestaw części zamiennych EV225B 6 – EV225B 25
Cewki BQ do zaworów do pary
W zestawie znajduje się:
Zwora z płytką zaworu i sprężyną Sprężyna zamykającą Membrana O-ring
Typ zaworu
EV225B 6 – EV225B 10 032U3171 EV225B 15 032U3172 EV225B 20 – EV225B 25 032U3173
Moc cewki [W]
AC
10 230 / 50 018F4511 10 24 / 50 018F4517 10 110 / 60 018F4519
Napięcie [V]/
częstotliwość [Hz]
Numer
katalogowy
Numer
katalogowy
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 40
Zestawy części zamiennych (zawory z serii A)
Zestaw części zamiennych EV220A 6 – EV220A 50 NC
W zestawie znajduje się:
Zwora Membrana Sprężyna zwory Sprężyna membrany 2 uszczelki o-ring
Typ zaworu
EV220A 6 – EV220A 10 B EPDM 042U1000 EV220A 6 – EV220A 10 B NBR 042U1001 EV220A 6 – EV220A 10 B FKM 042U1002 EV220A 12 – EV220A 14 B EPDM 042U1003 EV220A 12 – EV220A 14 B NBR 042U1004 EV220A 12 – EV220A 14 B FKM 042U1005 EV220A 18 – EV220A 22 B EPDM 042U1006 EV220A 18 – EV220A 22 B NBR 042U1007 EV220A 18 – EV220A 22 B FKM 042U1008 EV220A 32 B EPDM 042U1037 EV220A 32 B NBR 042U1038 EV220A 32 B FKM 042U1046 EV220A 40 B EPDM 042U1039 EV220A 40 B NBR 042U1040 EV220A 40 B FKM 042U1047 EV220A 50 B EPDM 042U1041 EV220A 50 B NBR 042U1042 EV220A 50 B FKM 042U1048
Materiał
uszczelnień
Numer
katalogowy
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 41
Akcesoria
Wskaźnik pola magnetycznego
Magnes stały
Wskaźnik wykonany jest w formie breloczka do kluczy. Zbliżenie go do cewki elektrozaworu podłączonej do napięcia elektrycznego, powoduje wirowanie biało-czerwonej tarczy wskaźnika.
Przy pomocy magnesu stałego można otworzyć/zamknąć zawór elektromagnetyczny bez podłączania napięcia elektry­cznego. Magnes stały należy nałożyć na tuleję zaworu zamiast cewki.
W celu nabycia tych popularnych narzędzi, prosimy o kontakt z Danfoss
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 42
© Danfoss | DCS (RJA) | 2015.11
IC.PS.600.A8.02 | 43
Subheading Myriad Pro Semibold 7 pt.
Zawory elektromagnetyczne
Instrukcja dla projektantów, instalatorów i użytkowników
© Danfoss | DCS (RJA) | 2016.02
IC.PS.600.A8.49 | 44
Loading...
