Danfoss XGF050, XGF065, XGF100, XGF150, XGF200 Data sheet [de]

...
Datenblatt
Geschraubter Wärmeübertrager XGF
Beschreibung
Beim XGF handelt es sich um einen geschraubten Wärmeübertrager, der für den Einsatz in Fernwärme- und Fernkälteanlagen konzipiert ist. Der Wärmeübertrager kann zum Reinigen oder für den Austausch von Platten und Dichtungen geöffnet werden. Die geschraubten Plattenwärmeübertrager XGF sind mit verschiedenen Plattengrößen erhältlich.
Wichtige Daten:
• Min. Temperatur: -10 °C
• Max. Temperatur: +150 °C
• Max. Betriebsdruck: 25 bar
• Zirkulationswasser/glykolhaltiges Wasser mit bis zu 50 % Glykolanteil
• Anschlussweite [DN]: (Gewinde oder Flansch) 50–300
Zulassungen:
• Druckgeräterichtlinie (DGRL) 97/23/EG
• GOST/Russland
DEN-SMT/SI
AI171786464004de-000102 © Danfoss 09/2015
1
Datenblatt Geschraubter Wärmeübertrager XGF
Bestellung
Erklärung der XGF-Typenbezeichnung
XGF 100 – 034H – 1 – 120
Anzahl der Platten
Anzahl der Kreise
Plattentyp
Anschlussweite
Typ des Wärmeübertragers
Plattentypen L–H
L-Ty p H-Ty p
Sonderausführungen für verschiedene Medien, Anschlüsse/Kupplungen, maximale Betriebsdrücke und Leistungen sowie in verschiedenen Werkstoffen sind auf Anfrage erhältlich. Für weitere Informationen wenden Sie sich bitte an einen Danfoss-Vertriebspartner vor Ort.
Es sind verschiedene Plattenprägungen erhältlich.
Der Wärmeübertrager kann aus L- oder H-Platten bestehen.
Die H-Platten weisen einen größeren Fischgrät­Winkel als die L-Platten auf. Die H-Platten sind zudem besser für bestimmte Temperaturen geeignet als die L-Platten. Wärmeübertrager mit H-Platten weisen eine bessere Heizleistung, jedoch auch einen höheren Druckverlust auf.
Technische Daten
XGF 050 -014 XGF065-019 XGF100 -021 XGF150-041 XGF200-043 XG F25 0-113 XG F300 -121
XGF050-020 XGF065 -031 XGF10 0-02 2 XGF150-042 XGF200-065 XGF3 00-251
XGF10 0-03 6 XGF150-062 XGF200-100
XGF100 -047 XGF150-086 X GF200 -130
Typ
Anschlussweite DN 50 64 100 150 200 250 300 Betriebsdruck bar 10/16/25 Max. Betriebstemperatur Mindestbetriebstemperatur −10 Fördermedium Zirkulationswasser/glykolhaltiges Wasser mit bis zu 50 % Glykolanteil Anschlusstyp Flansch Werkstoffe Platte Edelstahl (AISI 304, AISI 316) Dichtungsmaterial EPDM
°C
XGF100-064 X GF1 50-110
XGF10 0-03 4
XGF10 0-03 5
XGF10 0-050
XGF100-066
150
2
AI171786464004de-000102 © Danfoss 09/2015
DEN-SMT/SI
Konsole
Datenblatt Geschraubter Wärmeübertrager XGF

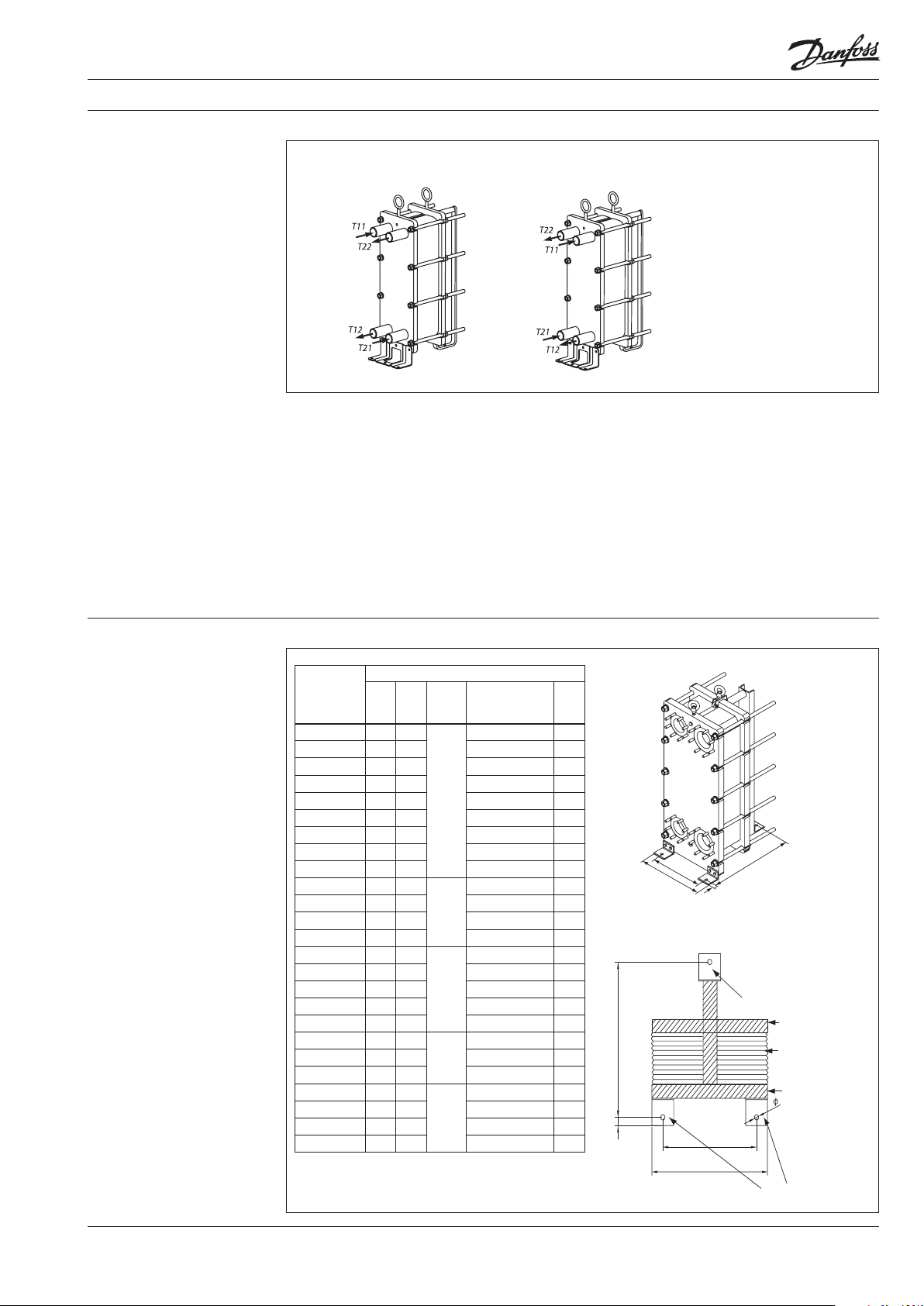

Aufbau und Funktion
1-Kreis-Wärmeübertrager T11 – Eingang Primärseite T12 – Ausgang Primärseite T21 – Eingang Sekundärseite T22 – Ausgang Sekundärseite
Einbaumaße
Jeder Wärmeübertrager besteht aus mehreren formgepressten Heizplatten, zwischen denen sich die Strömungskanäle befinden. Die Dichtungen zwischen den Platten trennen die Strömungskanäle voneinander, sodass sich die Flüssigkeitsströme nicht vermischen können. Die schweren Turbulenzen und das Gegenstrom-Durchflussprinzip ermöglichen eine effiziente Wärmeübertragung. Der Wärmeübertrager überträgt mithilfe einer Wärmeübertragungsplatte Wärme vom Primär­auf den Sekundärstrom, wodurch beide Ströme nicht miteinander in Berührung kommen.
Montagegrößen [mm]
Typ
A B D
XGF 050 -014 300 260 XGF050-020 300 260 18 20 XGF065-019 395 255 18 20 XGF065-031 395 255 18 20 XGF10 0-021 495 380 18 20 XGF10 0-02 2 495 380 18 20 XGF10 0-03 6 495 395 18 20 XGF100 -047 495 395 18 20 XGF100-064 495 395 18 20 XGF10 0-03 4 495 380 XGF10 0-03 5 495 380 18 20 XGF10 0-050 510 395 18 20 XGF100-066 510 395 18 20 XGF150-041 640 608 XGF150-042 640 608 18 20 XGF150-062 640 608 18 20 XGF150-086 640 608 18 20
XG F15 0-110 640 608 18 20 XGF200-043 790 640 XGF200-065 790 640 25 50 XGF200-100 790 640 25 50 XG F200-130 770 620
XG F25 0-113 855 705 25 50
XG F300 -121 970 820 25 50 XGF3 00-251 970 820 25 50
Hinweis: Für die L-Grö ßen siehe das Auswahlblat t des Wärmeübertragers.
Durchmesser
der
Montageöffnung
18 20
L + 60
18 20
L − 5
18 20
L − 50
25 50
L + 80
25 50
L − 25
Als geschraubter Plattenwärmeübertrager kann er zum Reinigen oder für den Austausch von Platten und Dichtungen geöffnet werden. Eine stufenlose Leistungsanpassung kann durch die Änderung der Plattenanzahl erreicht werden.
Die Wahl des Wärmeübertragers richtet sich nach der gewünschten Heizleistung, den erforderlichen Temperaturen und den zulässigen Druckverlusten.
C
B
A
D
C
Draufsicht
Konsole
Hintere
DC
B
A
Endplatte
Plattenpaket
Vordere Endplatte
DEN-SMT/SI
AI171786464004de-000102 © Danfoss 09/2015
3
Datenblatt Geschraubter Wärmeübertrager XGF
Abmessungen
L
max
H
A
C
D
G
B
Typ
Außenabmessungen [mm]
G B L
max
D C
XGF 050 -014 994 300 1045 694 126 XGF050-020 1245 300 1045 694 126 XGF065-019 1000 395 1045 650 222 XGF065-031 129 6 395 1045 650 222 XGF10 0-021 1178 495 2100 719 225 XGF10 0-02 2 1178 495 2100 719 225 XGF10 0-03 6 1523 495 2100 10 65 225 XGF100 -047 1753 495 2100 1365 225
XGF100-064 2162 495 2100 177 1 225
XGF10 0-03 4 1108 495 2154 720 225 XGF10 0-03 5 1108 495 2144 720 225 XGF10 0-050 1603 510 2164 113 8 225 XGF100-066 2021 510 2154 155 6 225 XGF150-041 1450 608 3110 890 296 XGF150-042 1450 608 3110 890 296 XGF150-062 1852 608 3110 1292 296 XGF150-086 2254 608 3110 1694 296
XG F15 0-110 2654 608 3110 2094 296 XGF200-043 1502 790 3077 791 395 XGF200-065 1802 790 3077 1091 395
XGF200-100 2200 790 3077 14 36 395 XG F200-130 2655 770 3225 18 91 395 XG F25 0-113 2372 855 4100 1527 448 XG F300 -121 2366 970 3150 149 0 480 XGF3 00-251 3626 970 3160 2750 480
4
AI171786464004de-000102
Produce d by Danfoss A/S © 09/2015
