Fiche technique
Échangeur de chaleur à joints XGF
Description
L'échangeur de chaleur à joints XGF a été
développé pour les systèmes de chauffage et de
refroidissement urbains. Il peut être ouvert pour
permettre le nettoyage et le remplacement des
plaques ou des joints. Les échangeurs de chaleur
à jointsXGF sont fabriqués avec différentes
tailles de plaques.
Données principales:
• Température min.−10°C
• Température max. +150°C
• Pression de service max. 25 bar
• Eau de circulation/eau glycolée jusqu’à 50%
• Dimension du raccord DN
(Filetage ou à bride) 50-300
Homologations:
• Directive relative aux équipements sous
pression (PED) 97/23/CE
• GOST/Russie
DEN-SMT/SI
VD.JQ.H1.04 © Danfoss 09/2015
1
Fiche technique Échangeur de chaleur à joints XGF
Commande
Explication, types XGF
XGF 100 – 034H – 1 – 120
Types de plaque L - H
TypeL TypeH
Nombre de plaques
Nombre de passes
Type de plaque
Diamètre de
raccordement
Type de HEX
Des versions spéciales pour différents fluides,
branchements / raccordements, pressions de
service max., matériaux et puissances sont
disponibles sur demande. Pour en savoir plus,
contactez le représentant commercial local.
Autres configurations de plaques possibles.
L'échangeur de chaleur peut comporter des
plaques de type L ou de type H.
L'angle du chevron de la plaque de typeH est
plus grand que celui de la plaque de type L.
La plaque de typeH convient mieux à certaines
températures que celle de typeL. La puissance
de chauffage des échangeurs de chaleur de
typeH est meilleure, mais leur perte de charge
est plus élevée.
Données techniques
XGF050-014 XGF065-019 XGF10 0-021 XGF150- 041 XGF200-043 XG F25 0-11 3 XG F300-12 1
XGF050-020 XGF065- 031 XGF100 -022 XGF150- 042 XGF200 -065 XGF3 00-251
XGF100 -036 XGF150 -062 XGF200-100
XGF100 -047 XGF150 -086 XG F20 0-130
Typ e
Taille de la connexion DN 50 64 100 150 200 250 300
Pression d’utilisation bar 10/16/25
Température d’utilisation max.
Température d’utilisation min. −10
Fluide Eau de circulation/eau glycolée jusqu’à 50%
Type de connexion Bride
Matériaux
Plaque Acier Inoxydable, AISI 30 4, AISI 316
Matériau du joint, caoutchouc EPDM
°C
XGF100 -064 XGF150 -110
XGF100 -034
XGF100 -035
XGF100 -050
XGF100 -066
150
2
VD.JQ.H1.04 © Danfoss 09/2015
DEN-SMT/SI
e
DC
Fiche technique Échangeur de chaleur à joints XGF

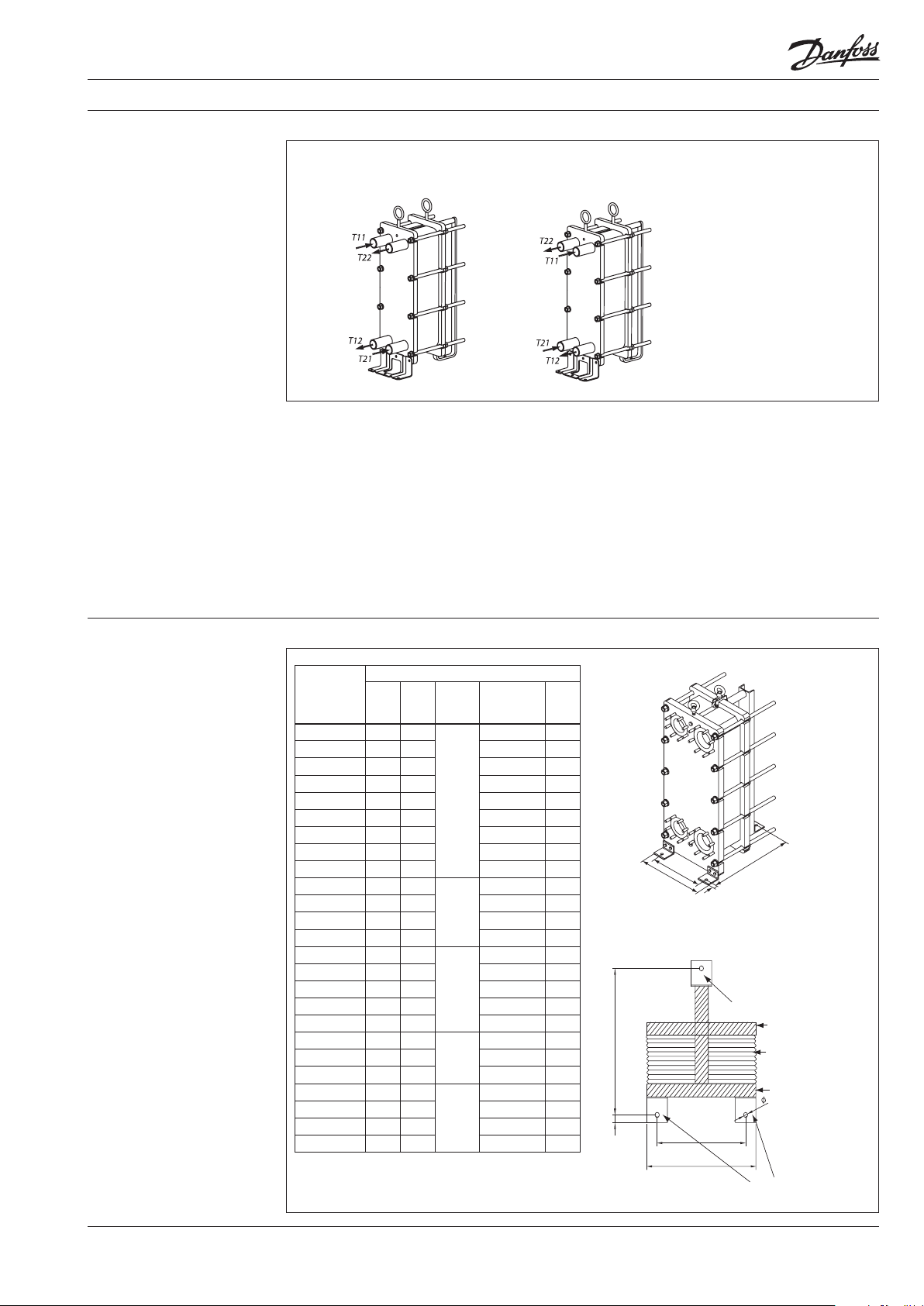

Conception et
fonctionnement
Échangeur de chaleur
à 1 passage
T11 - Côté prima ire, entrée
T12 - Côté prima ire, sortie
T21 - Côté seconda ire, entrée
T22 - Côté seconda ire, sortie
Les échangeurs de chaleur sont constitués de
plaques d'échange de chaleur préformées entre
lesquelles sont créés les canaux de circulation.
Les joints entre les plaques séparent les canaux
Il peut être ouvert pour permettre le nettoyage
et le remplacement des plaques et des joints. Un
réglage différent peut être effectué en modifiant
le nombre de plaques.
de circulation de sorte à éviter tout mélange entre
les flux. Les fortes turbulences et le principe du
contre-courant permettent un transfert de chaleur
efficace. L'échangeur de chaleur transfère de la
Le choix d'un échangeur de chaleur est déterminé
par la puissance souhaitée, les températures
requises et les pertes de charge autorisées.
chaleur d'un flux primaire à un flux secondaire
par le biais d'une plaque de transfert de chaleur,
empêchant ainsi tout mélange entre les deux flux.
Dimensions de l'ensemble
Tailles de montage, mm
L + 60
L − 5
L − 50
L + 80
L − 25
Diamètre
de l’orifice
de montage
18 20
18 20
18 20
25 50
25 50
C
B
A
D
C
Vue du dessus
Support de montage
Extrémité arrièr
Jeu de plaques
Extrémité avant
B
A
Support de montage
Typ e
XGF050-014 300 260
XGF050-020 300 260 18 20
XGF065-019 395 255 18 20
XGF065-031 395 255 18 20
XGF10 0-021 495 380 18 20
XGF100 -022 495 380 18 20
XGF100 -036 495 395 18 20
XGF100 -047 495 395 18 20
XGF100 -064 495 395 18 20
XGF100 -034 495 380
XGF100 -035 495 380 18 20
XGF100 -050 510 395 18 20
XGF100 -066 510 395 18 20
XGF150- 041 640 608
XGF150- 042 640 608 18 20
XGF150- 062 640 608 18 20
XGF150- 086 640 608 18 20
XGF150-110 640 608 18 20
XGF200-043 790 640
XGF200- 065 790 640 25 50
XGF200-100 790 640 25 50
XG F200-13 0 770 620
XG F25 0-113 855 705 25 50
XG F300-12 1 970 820 25 50
XGF3 00-251 970 820 25 50
Remarq ue: vous trouverez la taille L da ns la fiche de sélection H EX.
A B D
DEN-SMT/SI
VD.JQ.H1.04 © Danfoss 09/2015
3
Fiche technique Échangeur de chaleur à joints XGF
Dimensions
Lmax
H
A
C
D
G
B
Typ e
XGF050-014 994 300 1045 694 126
XGF050-020 1245 300 1045 694 12 6
XGF065-019 1000 395 1045 650 222
XGF065-031 129 6 395 1045 650 222
XGF10 0-021 1178 495 2100 719 225
XGF100 -022 1178 495 2100 719 225
XGF100 -036 1523 495 2100 1065 225
XGF100 -047 1753 495 2100 13 65 225
XGF100 -064 2162 495 210 0 1771 225
XGF100 -034 110 8 495 215 4 720 225
XGF100 -035 110 8 495 214 4 720 225
XGF100 -050 1603 510 2164 1138 225
XGF100 -066 2021 510 2154 1556 225
XGF150- 041 1450 608 311 0 890 296
XGF150- 042 1450 608 3110 890 296
XGF150- 062 1852 608 311 0 129 2 296
XGF150- 086 2254 608 3110 1694 296
XGF150-110 2654 608 3110 2094 296
XGF200-043 15 02 790 3077 791 395
XGF200- 065 1802 790 3077 1091 395
XGF200-100 2200 790 3077 1436 395
XG F200-13 0 2655 770 3225 1891 395
XG F25 0-113 2372 855 4100 1527 448
XG F300-12 1 2366 970 3150 1490 480
XGF3 00-251 3626 970 316 0 2750 480
Dimensions extérieures [mm]
G B L
max
D C
4
VD.JQ.H1.04
Produce d by Danfoss A/S © 09/2015
