Техническое описание
Разборные пластинчатые теплообменники XGC-С008
Описание
и область применения
Разборные теплообменники XGC-C008 применяются в системах отопления, горячего водоснабжения, холодоснабжения для вентиляционных установок и кондиционеров.
В стандартном теплообменнике используются пластины одного типа H или L. Возможны
комбинации для нестандартного исполнения
теплообменников, которые выполняются по
запросу. Их количество зависит от требуемой
теплопроизводительности, температурного
напора и допустимого перепада давлений.
Устанавливается на ровном полу без специального фундамента и может разбираться для
увеличения мощности, а также для очистки.
Теплообменник сертифицирован:
• ГОСТ (Россия);
• (PED) 97/23 (Европейский Союз);
• сертификаты ISO 9001 и ISO 14001;
• разрешение Ростехнадзора;
• санитарно-эпидемиологическое
заключение.
Технические
характеристики
24 RC.08.HE4.50 0 2/2 012
Условное давление PУ, бар
Максимальная рабочая температура, °С 150
Минимальная рабочая температура, °С -10
Среда
Площадь поверхности теплообмена одной
пластины, м²
Тип присоединения Резьбовое
Тип подключения Диагональный
Размер присоединения
Материал пластин Нержавеющая сталь AISI 316 / EN 1.4401
Толщина пластины, мм 0,5
Материал уплотнений EPDM, клипсовые
Стяжные болты М16
Количество стяжных болтов 8
16
Вода/гликолевый раствор
с концентрацией до 50%, пар
0,06
32
Д
у
Техническое описание
Разборные пластинчатые теплообменники XGС-С008

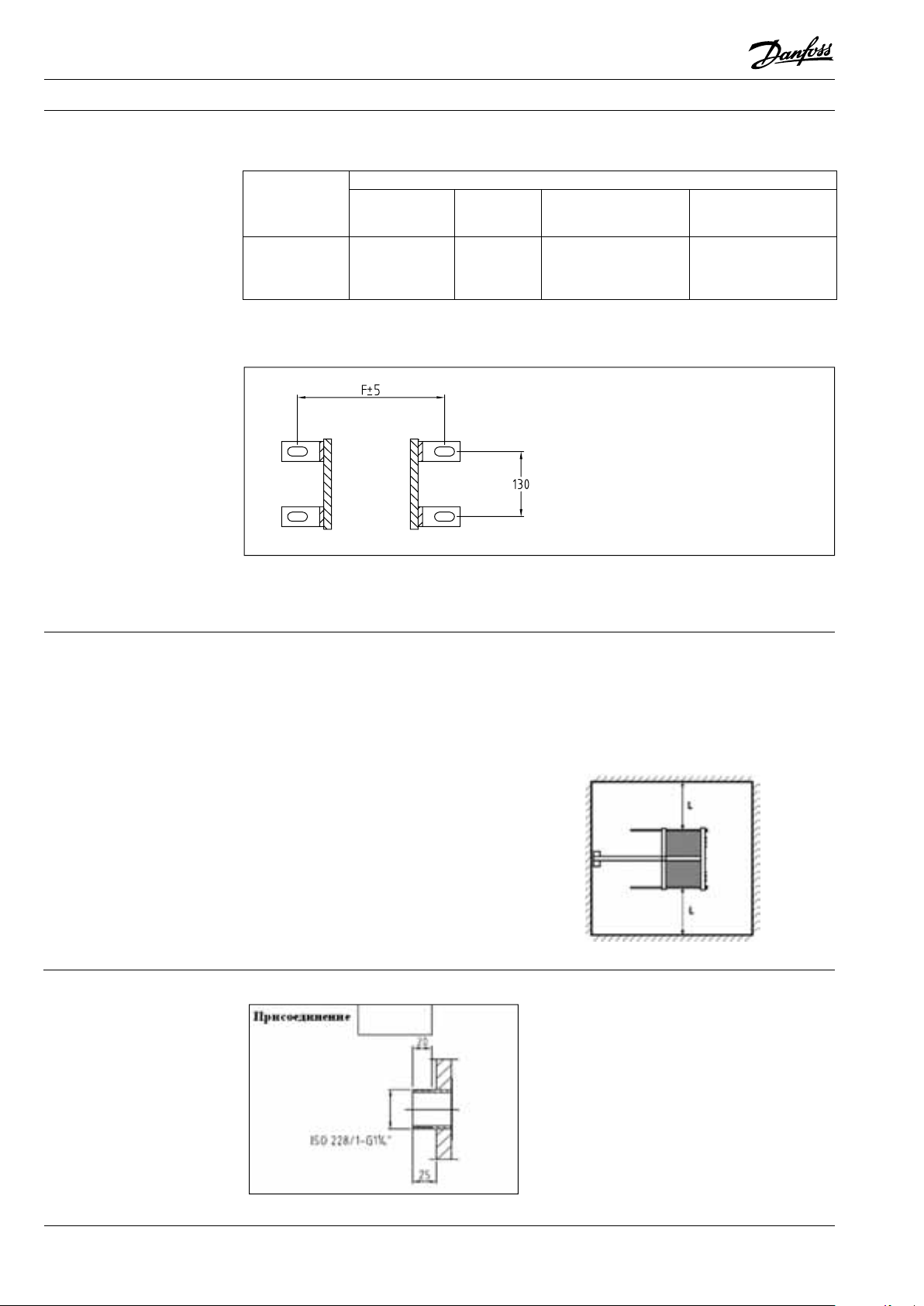

Габаритные размеры
и кодовые номера для
заказа теплообменника
XGC-C008
S1 — вход теплоносителя
греющего контура,
S2 — вход теплоносителя
нагреваемого контура,
S3 — выход теплоносителя
греющего контура,
S4 — выход теплоносителя
нагреваемого контура
40
5
L
Теплообменник XGC-C008Н
Кодовый номер
пластин,
шт.
004B3700 10 26 156 180 0,6 38
004B3701 20 52 182 180 1,35 46
004B3702 30 78 208 180 2,1 54
004B3703 40 104 234 325 2,85 62
004B3704 50 130 260 325 3,6 70
004B3705 60 156 286 325 4,35 77
004B3706 70 182 312 325 5,1 85
004B3707 80 208 338 500 5,85 92
004B3708 90 234 264 500 6,6 99
004B3709 100 260 390 500 7,35 107
004B3710 110 286 416 500 8,1 114
Кол-во
Габаритные размеры, мм
A F
Площадь
L
макс.
тепло-
обмена, м²
Теплообменник XGC-C008L
Кодовый номер
пластин,
шт.
004B2220 10 26 156 180 0,6 38
004B2221 20 52 182 180 1,35 46
004B2222 30 78 208 180 2,1 54
004B2223 40 104 234 325 2,85 62
004B2224 50 130 260 325 3,6 70
004B2225 60 156 286 325 4,35 77
004B2226 70 182 312 325 5,1 85
004B2227 80 208 338 500 5,85 92
004B2228 90 234 264 500 6,6 99
004B2229 100 260 390 500 7,35 107
004B2230 110 286 416 500 8,1 114
Кол-во
Габаритные размеры, мм
A F
Площадь
L
макс.
тепло-
обмена, м²
Масса
нетто,
кг
Масса
нетто,
кг
RC.08.HE4.50 0 2/2 012 25
