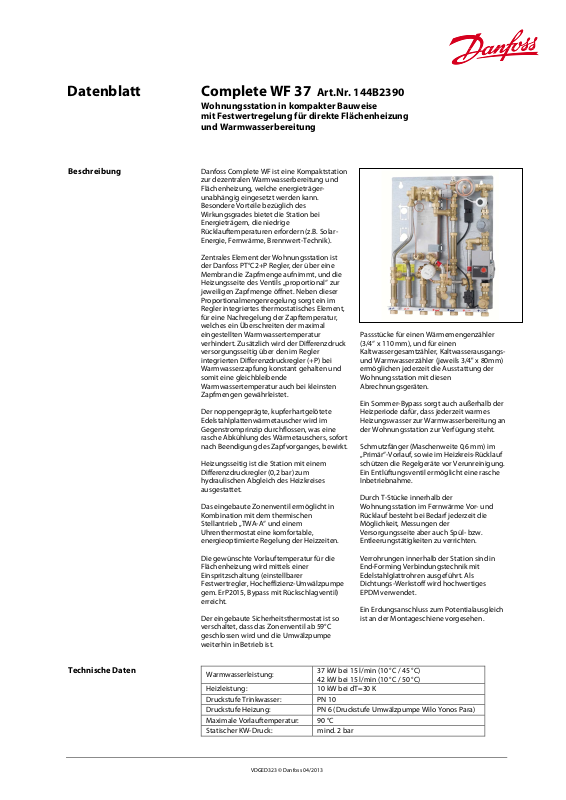

Danfoss WF 37 Data sheet [de]

Danfoss

Complete WF

ist eine

Kompakt

station

37 kW

bei

15 l/min (10 °C

/

45 °C)

Datenblatt

Complete WF 37

Art.Nr. 144B2390

Wohnungsstation in kompakter Bauweise
mit Festwertregelung für direkte Flächenheizung
und Warmwasserbereitung

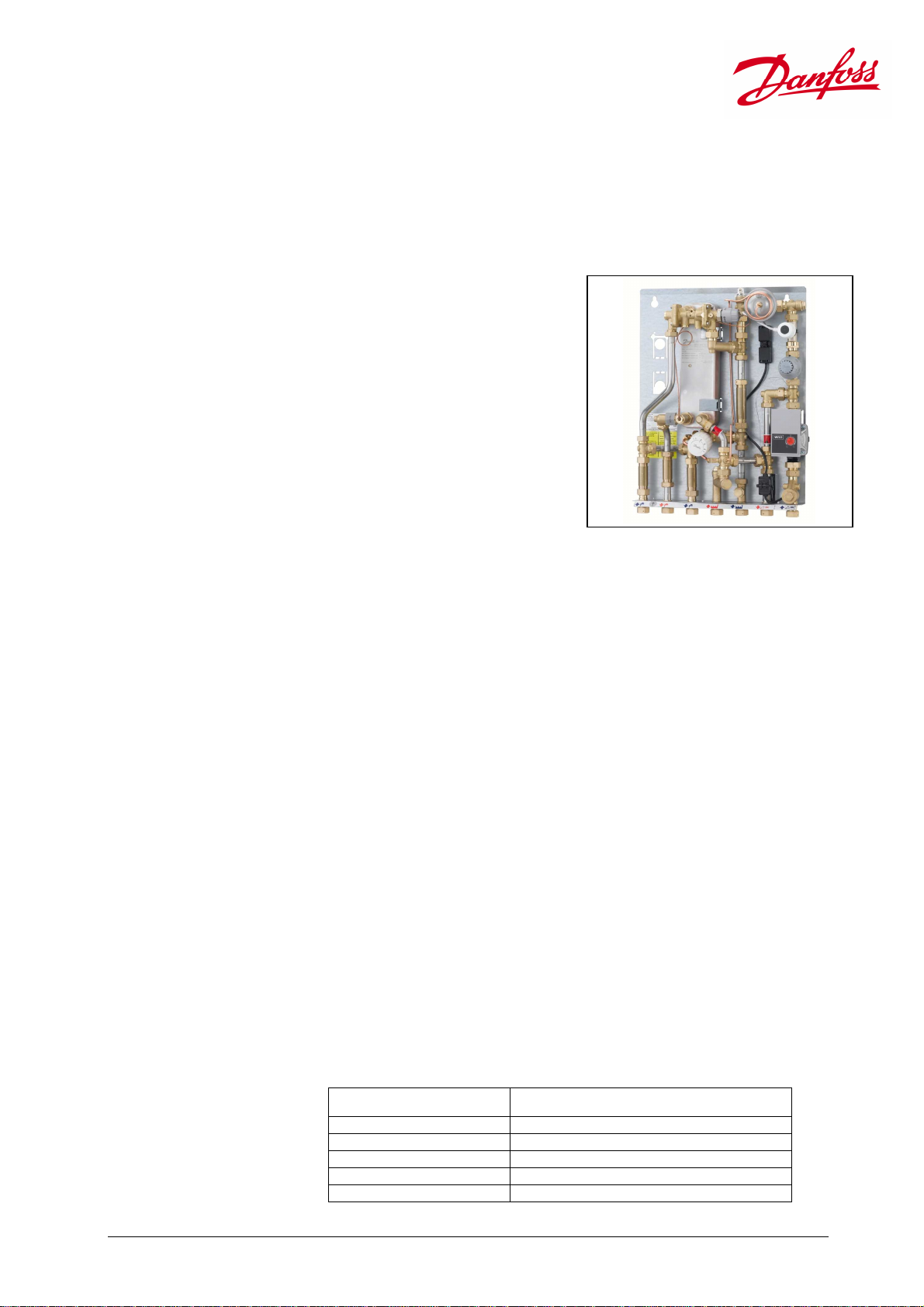

Beschreibung

Technische Daten

zur dezentralen Warmwasserbereitung und
Flächenheizung, welche energieträger­unabhängig eingesetzt werden kann.
Besondere Vorteile bezüglich des
Wirkungsgrades bietet die Station bei
Energieträgern, die niedrige
Rücklauftemperaturen erfordern (z.B. Solar­Energie, Fernwärme, Brennwert-Technik).

Zentrales Element der Wohnungsstation ist
der Danfoss PT°C2+P Regler, der über eine
Membran die Zapfmenge aufnimmt, und die
Heizungsseite des Ventils „proportional“ zur
jeweiligen Zapfmenge öffnet. Neben dieser
Proportionalmengenregelung sorgt ein im
Regler integriertes thermostatisches Element,
für eine Nachregelung der Zapftemperatur,
welches ein Überschreiten der maximal
eingestellten Warmwassertemperatur
verhindert. Zusätzlich wird der Differenzdruck
versorgungsseitig über den im Regler
integrierten Differenzdruckregler (+P) bei
Warmwasserzapfung konstant gehalten und
somit eine gleichbleibende
Warmwassertemperatur auch bei kleinsten
Zapfmengen gewährleistet.

Der noppengeprägte, kupferhartgelötete
Edelstahlplattenwärmetauscher wird im
Gegenstromprinzip durchflossen, was eine
rasche Abkühlung des Wärmetauschers, sofort
nach Beendigung des Zapfvorganges, bewirkt.

Heizungsseitig ist die Station mit einem
Differenzdruckregler (0,2 bar) zum
hydraulischen Abgleich des Heizkreises
ausgestattet.

Das eingebaute Zonenventil ermöglicht in
Kombination mit dem thermischen
Stellantrieb „TWA-A“ und einem
Uhrenthermostat eine komfortable,
energieoptimierte Regelung der Heizzeiten.

Die gewünschte Vorlauftemperatur für die
Flächenheizung wird mittels einer
Einspritzschaltung (einstellbarer
Festwertregler, Hocheffizienz-Umwälzpumpe
gem. ErP2015, Bypass mit Rückschlagventil)
erreicht.

Der eingebaute Sicherheitsthermostat ist so
verschaltet, dass das Zonenventil ab 59°C
geschlossen wird und die Umwälzpumpe
weiterhin in Betrieb ist.

Warmwasserleistung:

Heizleistung: 10 kW bei dT=30 K
Druckstufe Trinkwasser: PN 10
Druckstufe Heizung: PN 6 (Druckstufe Umwälzpumpe Wilo Yonos Para)
Maximale Vorlauftemperatur: 90 °C
Statischer KW-Druck: mind. 2 bar

42 kW bei 15 l/min (10 °C / 50 °C)

Passstücke für einen Wärmemengenzähler
(3/4“ x 110 mm), und für einen
Kaltwassergesamtzähler, Kaltwasserausgangs­und Warmwasserzähler (jeweils 3/4" x 80mm)
ermöglichen jederzeit die Ausstattung der
Wohnungsstation mit diesen
Abrechnungsgeräten.

Ein Sommer-Bypass sorgt auch außerhalb der
Heizperiode dafür, dass jederzeit warmes
Heizungswasser zur Warmwasserbereitung an
der Wohnungsstation zur Verfügung steht.

Schmutzfänger (Maschenweite 0,6 mm) im
„Primär“-Vorlauf, sowie im Heizkreis-Rücklauf
schützen die Regelgeräte vor Verunreinigung.
Ein Entlüftungsventil ermöglicht eine rasche
Inbetriebnahme.

Durch T-Stücke innerhalb der
Wohnungsstation im Fernwärme Vor- und
Rücklauf besteht bei Bedarf jederzeit die
Möglichkeit, Messungen der
Versorgungsseite aber auch Spül- bzw.
Entleerungstätigkeiten zu verrichten.

Verrohrungen innerhalb der Station sind in
End-Forming Verbindungstechnik mit
Edelstahlglattrohren ausgeführt. Als
Dichtungs-Werkstoff wird hochwertiges
EPDM verwendet.

Ein Erdungsanschluss zum Potentialausgleich
ist an der Montageschiene vorgesehen.

VDGED323 © Danfoss 04/2013

Datenblatt Complete WF 37

004B6090

Differenzdruckregler

Heizung: kvs=1,

6 / Differenzdruck=

0,2

bar

003L1040

Thermostatelement FJVR 10

-

50 °C

144B2016

Sommer

-

Bypass-Ventil

003L3823

PTC2+P

-

Regler

004B6108

Mengenbegrenzer

Warmwasser

„olivgrün“

013G30

94 Zonenventil

Heizung RA

-

C 15

088H3112

Thermischer Stell

antrieb TWA

-

A/NC 230 V

013G5081

Fest

wertregler FTC 15

-

50°C

004U8616

Rückschlagventil

004B2041

Wärmetauscher X

B06H-1 26 Platten

144B2212

Umwälzpumpe WILO Yonos Para RS15/6 RKA CM 130

193B1455

Sicherheitstemperaturbegrenzer 56°C +/

- 3K

004U8232

Dichtung 3/4" 24/17,5 x 3 mm EPDM (50 Stk/Pkg.)

2 Plattenwärmetauscher XB06H

-

1 26

Geräteschema

Anschlussschema Aufputz

(Ansicht von oben)

Anschlussschema Unterputz

(Ansicht von oben)

Einbauteile

Art.Nr. Beschreibung

4 Differenzdruckregler TD200U/9-0,2bar kvs=1,6
5 Schmutzfänger (Maschenweite 0,6mm)
5A Schmutzfänger m. Stopfen 1/2“
(Maschenweite 0,6mm)
6 Rückschlagventil
8 Umwälzpumpe WILO Yonos Para RS15/6 RKA
17 Entlüftung
23 Anschluss f. WMZ-Fühler (M10x1)
24 Passstück f. WMZ (3/4“x110mm)
29 Thermischer Stellantrieb TWA-A/NC 230V
30 Festwertregler Danfoss FTC (15-50°C)
31 Zonenventil Danfoss RA-C 15
38 PTC2+P-Regler
40 Sommer-Bypass m. Danfoss FJVR (0-2 blockiert)
47 Mengenbegrenzer
54 T-Stück (m. Stopfen 1/2“ )
57 Sicherheitsthermostat 56°C +/-3K
59 Passstück für KWGesZ, KWZ, WWZ (3/4“x80mm)

Anschlüsse:

1 Kaltwasser (KW) Eintritt
2 Warmwasser (WW) Austritt
3 Kaltwasser (KW) Austritt
4 Fernwärme (FW) Vorlauf
5 Fernwärme (FW) Rücklauf
6 Heizung (HZ) Vorlauf
7 Heizung (HZ) Rücklauf

VDGED323 © Danfoss 04/2013

Datenblatt Complete WF 37

Warmwasserleistung (10°

-45°) mit XB06H

-

1 26 und PTC2+P

-

Regler

Druckverlust

– heizwasserseitig mit XB06H

-

1 26

Druckverlust [kPa]

Durchfluss [l/h]

Druckverluste

1200

1100

1000

900

800

700

600

500

Heizwasserbedarf [l/h]

400

300

200

100

5 10 15 20

1200

1100

1000

900

800

700

600

500

Heizwasserbedarf [l/h]

400

300

200

100

5 10 15 20

Warmwasserleistung (10°-50°) mit XB06H-1 26 und PTC2+P-Regler

Vorlauf 55°C

Zapfleistung [l/min]

Vorlauf 50°C

Zapfleistung [l/min]

Vorlauf 60°C

Vorlauf 55°C

Vorlauf 65°C

Vorlauf 70°C

Vorlauf 75°C

Vorlauf 60°C

Vorlauf 65°C

Vorlauf 70°C

Vorlauf 75°C

VDGED323 © Danfoss 04/2013

Datenblatt Complete WF 37

Unterputzeinbauschrank mit Montageschablone

Sichtteil mit Tür, weiß, für Unterputzeinbauschrank

004B6039 Kugelhahn in Durchgangsform 3/4“,

6

0 mm 7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50

Stk/Pkg.)

7 Stück

Abdeckhaube mit Türe, weiß, allseitig geschlossen

193B1353

Unterputzanschluss

-

Schiene 7x3/4“ isoliert

1 Stück

193B1470

Kugelhahn in Eckform 3/4“

7 Stück

004U8394

Flex

ibler Edelstahlverbinder, 60

-

90 mm, 3/4“

7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50 Stk/Pkg.)

14 Stück

Abdeckhaube mit Türe, weiß, unten offen

193B1357

Aufputzmontage

-

Schablone 7x28 mm

1

Stück

004B6039 Kugelhahn in Durchgangsform 3/4“,

6

0 mm 7 Stück

004B6103

Dichtung 3/4" 24/17x 2 mm (50 Stk/Pkg.)

7 Stück

087N7400

TP 7000

Uhrenthermostat elektronisch, 7

-

Tageprogramm, Batteriebetrieb

087N7408

TP 7000 M

Uhrenthermostat elektronisch, 7

-

Tageprogramm, 230V, 50Hz

087N791001

TP 5001

Uhrenthermostat elektronisch, 5/2

-

Tageprogramm, Batteriebetrieb

087N791701

TP 5001 M

Uhrenthermostat elektronisch, 5/2

-

Tageprogramm, 230V, 50Hz

193B1478

HT-

Set Hochtemperaturabgangs

-

Set für Complete WF

Zubehör

Erforderliches Montagezubehör für eine Wohnungsstation in
UNTERPUTZAUSFÜHRUNG

für die Montage einer Wohnungsstation in Unterputzausführung ist folgendes Zubehör notwendig:

Art.Nr. Beschreibung Stückzahl

193B1490

193B1363

Abmessungen: bxhxt = 610x810x150 mm

Abmessungen: bxhxt = 666x757x15 mm (ragt 15 mm aus der Wand)
Abmessungen Tür: bxh = 600x700 mm

1 Stück

1 Stück

Erforderliches Montagezubehör für eine Wohnungsstation in AUFPUTZAUSFÜHRUNG
(Verrohrung Unterputz)

für die Montage einer Wohnungsstation in Aufputzausführung mit Rohrinstallation in Unterputzausführung ist
folgendes Zubehör notwendig:

Art.Nr. Beschreibung Stückzahl

193B1435

Abmessungen: bxhxt = 630x740x180 mm

1 Stück

Erforderliches Montagezubehör für eine Wohnungsstation in AUFPUTZAUSFÜHRUNG
(Verrohrung Aufputz)

für die Montage einer Wohnungsstation in Aufputzausführung mit Rohrinstallation in Aufputzausführung ist
folgendes Zubehör notwendig:

Art.Nr. Beschreibung Stückzahl

193B1436

Abmessungen: bxhxt = 630x740x180 mm

1 Stück

Zonenregelung

Art.Nr. Kurzbezeichnung Beschreibung

Hochtemperaturabgang

Art.Nr. Kurzbezeichnung Beschreibung

VDGED323 © Danfoss 04/2013

Datenblatt Complete WF 37

1~230 V +10%/

-

15%

, 50/60 Hz

Pumpe

Sicherheitsthermostat

Elektrischer Anschluss

Elektrischer Anschluss

Temperaturwerte
Sommerbypass:

Planungshinweise Beim Einsatz von Zähleinrichtungen, wie z.B. Wärmemengen-, Kaltwasser- oder

Warmwasserzähler, ist der Druckverlust dieser Messeinrichtungen unbedingt für die
Auslegung zu berücksichtigen!

Wird eine Zirkulationsleitung betrieben, ist, entsprechend des Wasserinhaltes der

In Hinblick auf die geforderten Wasserqualitäten ist es notwendig, die vom
Wärmetauscherhersteller angegebenen Richtwerte zu berücksichtigen!
(Danfoss-Leitfaden für Wasserqualität bei kupfergelöteten Plattenwärmetauschern)

Erdungsanschluss/
Potentialausgleich: Um Elektrokorrosion ausschließen zu können, ist die Wohnungsstation am dafür

Hocheffizienz-Umwälzpumpe WILO Yonos Para RS15/6 RKA CM 130

Nennspannung:

Leistungsaufnahme: 3-45 W
Stromaufnahme: 0,03 - 0,44 A

Danfoss Thermostat

Nennspannung: 230V, 50Hz
max. Strom: 16A
Schalttemperatur: 56°C +/-3K

(gem. IEC 60038)

1 2 3 4

10 25 33 42 50 55 °C

Trotz des integrierten Differenzdruckreglers im PT°C2+P Regler ist ab einem
Differenzdruck von 1 bar am Stationseingang ein Differenzdruckregler im Strang
vorzusehen. Bei höherem Differenzdruck kann es zu Strömungsgeräuschen im
Sommer-Bypass kommen!

Zirkulationsleitung, eine Ausdehnungseinrichtung bzw. ein Sicherheitsventil
vorzusehen!

Für den Betrieb der Anlage ist die Ö-Norm H5195-1 „Wärmeträger für haustechnische
Anlagen“ zu berücksichtigen. Auch die Betriebsangaben des Inhibitorherstellers (falls
eingesetzt) sind zu berücksichtigen.

Danfoss empfiehlt regelmäßige Sichtkontrollen und Überprüfung der
Einstellparameter an der Wohnungsstation, sowie Prüfung der eingestellten
Zapftemperatur um Kalkablagerungen im Wärmetauscher zu verhindern.

vorgesehenen Erdungsanschluss zu erden. Der Potentialausgleich ist gemäß gültiger
Normen auszuführen. Ein Potentialausgleich über Rohrleitungen ist nicht zulässig.

VDGED323 © Danfoss 04/2013

Datenblatt Complete WF 37

Wohnungsstation Unterputzmontage

Wohnungsstation Aufputzmontage, Unterputzinstallation

Wohnungsstation Aufputzmontage, Aufputzinstallation

Danfoss kann keine Verantwortung für Irrtümer und Fehler in Katalogen, Prospekten und anderen gedruckten Unterlagen übernehmen. Danfoss behält sich
das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen, auch an Produkten, die bereits in Auftrag genommen wurden, insofern
keine schon vereinbarten technischen Spezifikationen dadurch geändert werden. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der
jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.

Danfoss Ges.m.b.H., Wärmetechnik, Danfoss Straße 8, A-2353 Guntramsdorf, Österreich
Tel. [phone], Fax [phone], [e-mail], www.waerme.danfoss.at
