Installasjonsveiledning WEB•HOME
TM
Warennummer: 08090692 Version: 01.01
www.devi.com
Installasjonsveiledning - WEB•HOME
Installere termostater
Side 2 – 23
TM
Installere WEB•HOME
Side 24 – 31
Konfigurere WEB•HOME
Avlese og meddele kundens bruker-ID
enheten
Side 32 – 51
Side 52
Før du starter
Tilkobling og innstilling av DeviregTM 550 termostater skal alltid utføres av en autorisert og godkjent elektroinstallatør. Feil under installasjon og innstilling kan medføre skader på varmesystemet eller gulvkonstruksjonen.
Hvis din bærbare PC som brukes i trinn 3 under installasjonen ikke er utstyrt med en seriell portinn­gang skal du anvende en seriell-til-USB converter (kontakt Support – se side 30)
USB Converter
Med hensyn til antennedekningen ved monter­ingsstedet kan det under vanskelige forhold være nødvendig å skifte fra antennen som følger med WEB•HOMETM til en alternativ antenne og evt. en antenneforlengerkabel (kontakt Support – se side
30). Denne antennen kan monteres både utendørs og innendørs.
Alternativ antenne
Installasjonsveiledning - WEB•HOME
TM
WEB•HOME
TM
- Innledning
Innledning
TM
WEB•HOME
består av selve WEB•HOMETM enheten som monteres i boligens sikringsskap. Via GSM-forbindelse er enheten i trådløs kontakt med en server som boligeieren kan gå inn på via internettet. WEB•HOMETM enheten kobles sammen med en rekke Devireg
TM
550 termostater. WEB•HOMETM fungerer utelukkende sammen med DeviregTM 550 termostater.
Du kan teste og kontrollere på stedet om installasjonen virker. DEVI har nemlig utviklet et kon gurasjonsprogram, DevicomTM con gurator som gir sikkerhet for at WEB•HOMETM fungerer før boligen forlates. Programmet inneholder en grundig kontrolliste som systematisk guider deg gjennom kon gureringen. Det betyr at du kan kjøre videre til neste jobb i trygg forvisning om at WEB•HOMETM fungerer perfekt
Installeringen av WEB•HOME
TM
består av 4 trinn
som beskrives i detalj på de følgende sider.
Trinn 1: Oppsetting og installasjon av det ønskede
TM
antall Devireg
550 termostater som skal kobles
sammen med WEB•HOMETM enheten.
Trinn 2: Installering av WEB•HOMETM enheten og tilkoblinger (for eksempel termostater, tyverialarm og varmtvannsbereder).

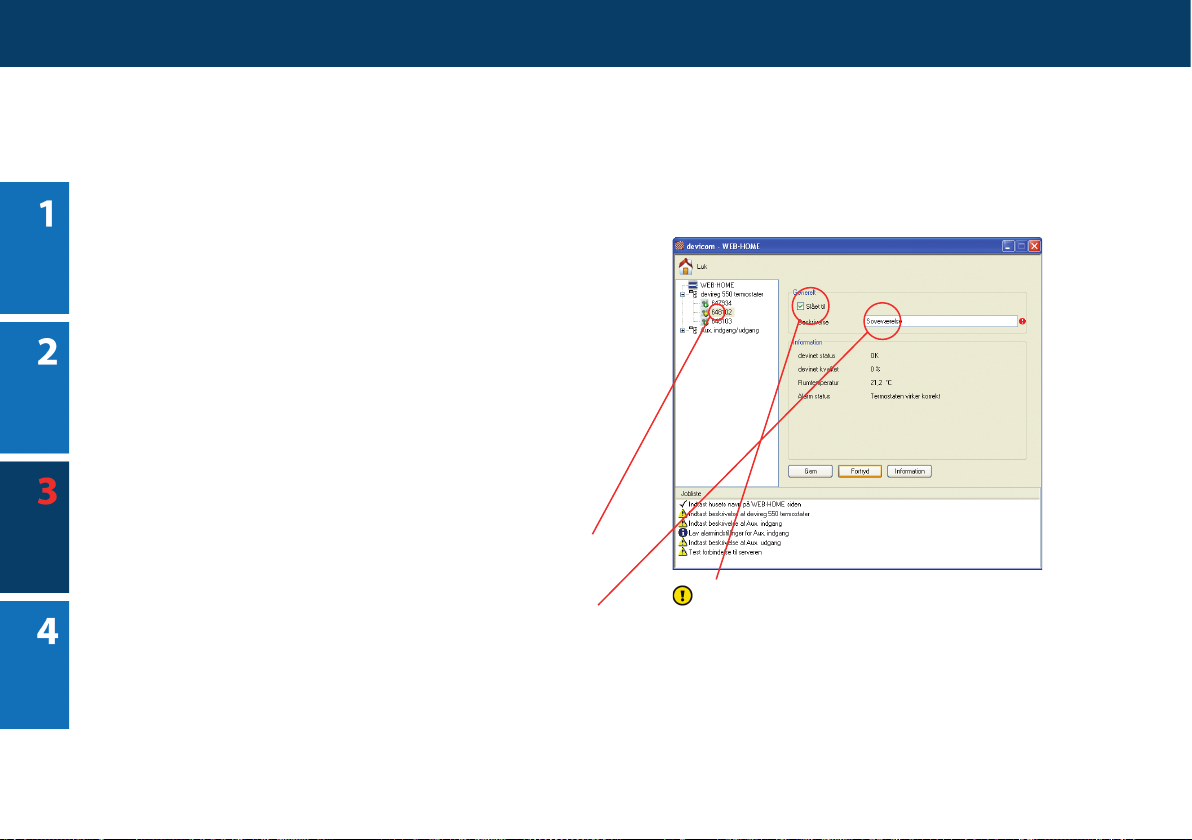

Trinn 3: Kon gurering av WEB•HOMETM systemet ved hjelp av en bærbar PC.
Trinn 4: Avlesning og overgivelse av kundens bruker-ID som gir adgang til WEB•HOMETM på internettet.
1
Installasjonsveiledning - WEB•HOME
Trinn 1: Installere termostater
Anbefalinger vedr plassering av termostat
Installasjonshøyde når DeviregTM 550 anvendes som romføler:
typisk mellom 80–150 cm.
Termostaten må ikke plasseres på steder hvor den kan utsettes for vannsøl eller
annen fuktighet.
TM
trinn trinn trinntrinn
2
Ikke for tett på dører og vinduer som kan åpnes.
WEB·HOME™ - Trinn 1
Ikke på en vegg som er utsatt for direkte sollys.
Ikke på steder hvor den blir dekket av gardiner, håndklær eller
lignende som henger foran termostaten.
DeviregTM 550 må ikke installeres i små rom med utilstrekkelig ventilasjon slik
som baderom. I slike tilfeller plasseres termostaten utenfor rommet og i stedet benyttes en gulvføler (FS)
Ikke på innsiden av en yttervegg.
3
Installasjonsveiledning - WEB•HOMETM
trinn trinn trinntrinn
Installering av DeviregTM 550
1. Fjern frontdekselet ved å trykke forsiktig
på utløsermekanismen i toppen (midterste hull).
2. Trekk frontdekselet ut.
3. Løsne på skruene som sitter i fronten
4. Trekk forsiktig displaymodulet ut
5. Fjern rammen fra termostaten
2
34
5
4
6. Tilkoble termostaten
Trinn 1: Installere termostater
Varmeelement Maks belastning 16 A
Nettilkobling 180–250 V 50/60 Hz
NTC-gulvføler
Nettverkskobling
NTC-gulvføler
Nettverksforbindelse
5
Installasjonsveiledning - WEB•HOME
TM
trinn trinn trinntrinn
5. Når du installerer DeviregTM 550 skal du velge
oppvarmingstype og tilhørende følertype.
Du har tre valgmuligheter:
Komfortoppvarming: Konstant temperatur på gulvet i for eksempel baderom eller andre rom, hvor man ofte går barbeint.
Monter gulvføleren og velg kun gulvføler i grunnoppsettingen (se side 9)
Total romoppvarming: Styring av romtemperatur i oppholdsrom, stuer osv.
Monter gulvføleren og velg både gulv- og romføler i grunnoppsettingen (se side 9)
Uten gulvføler: En gulvføler er ikke tilstede og kan ikke installeres
Velg kun romføler i grunnoppsettingen (se side 9)
Vær oppmerksom på at temperaturstyringen er mindre presis uten gulvføler. DEVI anbefaler at det installeres en gulvføler.
Benytt ikke DeviregTM 550 uten gulvføler hvis varmekablene er installert på eller under treover a­ter og andre temperaturfølsomme over ater.
6
Trinn 1: Installere termostater
6. Monter termostaten
Før du utfører arbeid på en DeviregTM 550 termostat må du sjekke at sikringen er skrudd av
7. Sett sammen termostaten igjen ved først å plas-
sere rammen, deretter montere displaymodulet og til slutt trykke frontdekselet på plass.
Displayet skal plasseres forsiktig på modu­let, og det 8-benede stikket skal settes nøyaktig på plass ved å benytte 4 tapper rundt stikket.
Når de 2 skruene i fronten skrus til må de ikke skrus for hardt til.
Skruehull
Skru ikke for hardt
7
Installasjonsveiledning - WEB•HOME
Aktivere DeviregTM 550
Første gangen man tilkobler termostaten til nettet skal man velge en kode for å få adgang til grunnoppsettingen. Ordet COdE vises på displayet
1 Drei på knappen for å velge kode og fortsett å
dreie inntil koden 0044 vises.
2 Trykk på knappen for å bekrefte.
trinn trinn trinntrinn
TM
8
3 Velg deretter den/de følere som skal benyttes i
det aktuelle varmesystemet:
TM
Devireg
550 kan benytte seg av to følere:
en innebygget romføler
en ekstern gulvføler som plasseres i gulvet
i følerrør
Drei på knappen for å velge enten:
romføler (rS)
gulvføler (FS)
både rom- og gulvføler (rFS)
4 Trykk på knappen når du har valgt:
Hvis DeviregTM 550 kun benytter gulvføler, blir
den aktuelle temperatur (5o til 35o) ikke vist i displayet. I stedet vises en skala fra 1 til 10.
Trinn 1: Installere termostater
. Benytt alltid gulvføler hvis varmekablene er
installert på eller under treover ater!
9
Installasjonsveiledning - WEB•HOMETM
Endre grunnoppsetting
Gjør følgende for å endre grunnoppsettingen:
1 Hold knappen inne i 12 sekunder. Nå vises ordet
COdE.
2 Drei på knappen for å velge kode.
12 Sek.
trinn trinn trinntrinn
10
3 Drei inntil koden 0044 vises i displayet 4 Trykk på knappen
Trinn 1: Installere termostater
Du har nå tilgang til grunnoppsettingsmenyen som fører deg gjennom følgende menypunkter:
Oppsetting av Grunnvisning i display
Nettverkstype
Temperaturvisning
Føler
Maks temperatur
O set
Nattsenking
Urvisning
24
3
21
618
6
ALO
24
9
15
3
21
12
618
6
C
24
24
9
15
3
3
21
21
12
618
618
6
6
24
9
9
15
15
3
21
12
12
618
6
24
9
15
3
21
12
618
6
OF FS
24
9
15
3
21
12
618
6
L O
24
9
15
3
21
12
618
6
24
9
15
12
For hvert menypunkt kan du velge å lage en innstilling ved å dreie på knappen og deretter trykke på knappen for å bekrefte. Alternativt kan du gå videre til neste punkt ved å trykke på knappen og dermed akseptere den aktuelle forhåndsinnstillingen.
11
Installasjonsveiledning - WEB•HOMETM
trinn trinn trinntrinn
Nettverkstype
Først skal du angi om termostaten skal fungere:
alene (ALOne)
som mastertermostat (MASter)
eller som slavetermostat (SLAve)
Alle DeviregTM 550 termostater i en bygning kan kobles sammen i et nettverk med master og slaver. Det gir mulighet for sentral justering av for eksempel innstilling av ur og andre parametre. I et nettverk må kun èn termostat være master. Monter først slavene. Les mer om nettverk på side 20. Hvis du ikke ønsker å sette termostater opp i et nettverk med master og slaver skal du velge ALO.
1 Drei på knappen for å velge ALO, MAS eller SLA 2 Trykk på knappen for å bekrefte når du har valgt
innstilling
Hvis du velger SLA vil ikke alle punkter i grun­noppsettingen være tilgjengelige. De manglende innstillingene kan kun justeres på masteren.
Det har ingen betydning mht til den senere tilkoblingen til WEB•HOMETM om det er de nert et nettverk med master- og slavetermostater eller om alle termostater er de nert som ’alone’.
12
Temperaturvisning
Velg heretter om termostaten skal vise temperatur som Celsius (C) eller Fahrenheit (F).
1 Drei på knappen for å velge C˚ eller F˚ 2 Trykk på knappen for å bekrefte når du har valgt
innstilling.
Trinn 1: Installere termostater
13
Installasjonsveiledning - WEB•HOMETM
Føler
Deretter skal du velge den eller de følere som skal benyttes i det aktuelle varmesystemet. Devireg innebygget romføler samt en ekstern gulvføler som plasseres i gulvet i følerrør.
trinn trinn trinntrinn
den aktuelle temperaturen (5˚ til 35˚) ikke vist i displayet. I stedet vises det en skala fra 1 til 10.
TM
550 kan benytte seg av to følere, en
1 Drei på knappen for å velge enten
Romføler (rS),
Gulvføler (FS)
Både rom- og gulvføler (rFS)
2 Trykk på knappen for å bekrefte når du har valgt
innstilling
Hvis Devireg
TM
550 kun benytter gulvføler blir
14
Trinn 1: Installere termostater
Maksimum temperatur
Av hensyn til ulike gulvtyper kan man velge en maksimum temperatur i gulvet (Mt) som ikke må overstiges. Temperaturen kan justeres mellom 20˚C og 35˚C.
1 Drei på knappen inntil den ønskede og maksi-
male gulvtemperaturen vises
2 Trykk på knappen for å bekrefte når du har valgt
innstilling.
Den maksimale gulvtemperaturen er forhånds­innstilt til 35˚C for å unngå overoppheting. I forbin­delse med tregulvskonstruksjoner anbefaler DEVI å begrense den maksimale temperaturen til 27-28˚C. Se veiledning fra tregulvprodusent
Maks temperaturer for ulike gulvtyper:
Fliser på sponplate 30˚C Teppe/vinyl på sponplate 35˚C Tregulv (parkett, planker osv) 27-28˚C Annet (betong, sement osv) 35˚C
15
Installasjonsveiledning - WEB•HOMETM
O set justering
trinn trinn trinntrinn
O set (OFFS) kan brukes til å korrigere temperatur­visningen i Devireg forhold til et termometer i rommet.
Hvis termometeret for eksempel viser 1oC mer enn termostaten kan denne o set justeres med +1˚C slik at termostaten viser det samme som termometeret.
Innstillingsområdet er fra -5,5˚C til +5,5˚C.
1 Drei på knappen inntil den ønskede justeringen
av o set vises
2 Trykk på knappen for å bekrefte når du har valgt
innstilling
TM
550 for eventuell misvisning i
16
Nattsenking
I forbindelse med den innebygde tidsstyringen kan termostaten programmeres til å senke temperaturen til økonominivå om natten. Med hensyn til antallet grader som temperaturen skal senkes (LO) med kan du velge en verdi mellom 0˚C og -30˚C. Du kan for eksempel velge -5˚C hvis temperaturen skal senkes med 5 grader.
1 Drei på knappen for å velge det ønskede økono-
minivået
2 Trykk på knappen for å bekrefte når du har valgt
innstilling
Hvis det er installert normal romoppvarming bør temperaturen ikke senkes med mer enn ca. 5 grader om natten.
Trinn 1: Installere termostater
17
Installasjonsveiledning - WEB•HOMETM
Urinnstilling (12 timer AM/PM eller 24 timer)
Til slutt skal du innstille uret. Velg om uret skal kjøre med 24 timer eller 12 timer AM/PM
1 Drei på knappen for å velge 12 eller 24 timer 2 Trykk på knappen for å bekrefte når du har valgt
innstilling
Nå avsluttes endringene av grunnoppsettingen og displayet viser nå den daglige betjeningsmenyen.
Med hensyn til innstilling av ur og nattsenking
henvises til brukerveiledningen for DeviregTM 550
trinn trinn trinntrinn
termostaten..
18
Trinn 1: Installere termostater
Fabrikksinnstillinger
Termostaten er fra fabrikken innstilt med følgende parametre:
Betjening Fabrikksinnstilling Mulige valg Nettverkstype Alone Alone, Master eller Slave Temperaturvisning C˚ eller F˚ Føler Rom- og gulvføler (rFS) Romføler (rS), gulvføler (FS) eller rom- og gulvføler (rFS) Maks. temperatur +35˚C +20˚C til + 35˚C O set 0.0˚C -5,5˚C til +5,5˚C Nattsenking -5˚C 0˚C til -30˚C Ukedag 1 1, 2, 3, 4, 5, 6, 7 Urinnstilling 24 12 timer AM/PM eller 24 timer Klokkeslett --:-- --:-­Tidsstyring - Opp til 336/uke
19
Installasjonsveiledning - WEB•HOMETM
trinn trinn trinntrinn
Nettverksinnstilling
Flere DeviregTM 550 kan forbindes i et nettverk.
Alle DeviregTM 550 termostater som er installert i en bygning kan forbindes med hverandre via et nettverk som gir mulighet for sentral justering av programmering og andre parametre som for eksempel innstilling av ur.
Nettverket kan inneholde opptil 32 enheter, dvs 1 masterenhet og opptil 31 slaveenheter. Det er kun mulighet for 1 masterenhet.
En DeviregTM 550 kan stå alene selv om den er forbundet til nettverket. Termostaten vil i slike tilfeller ikke reagere på eller sende nettverksinformasjoner men den vil telle som en av de maksimale 32 enheter i nettverket.
Nettverket er et separat nett med to ledninger. Ledningene er uten skjerm, ikke vridde og ikke po-
lariserte for å gi rask installasjon. Enhetene tilkobles parallelt i nettverket. Nettverksledningene kan for­legges i samme rør som spenningsførende ledere.
Den maksimale lengden på ledningene er opptil 500 meter. Hvis  ere masterenheter er kon gurert på nettverket vil en feilmelding blunke i displayet, og enheten skal kon gureres på nytt. Hvis en DeviregTM 550 er kon gurert som slaveenhet vil følgende parametere bli styrt fra masterenheten:
• Ur • Ukedag • C˚ eller F˚ • 12 timers AM/PM eller 24 timers ur • Nattsenkingsprogram
Tilbehør til nettverket: Nettverkskabel, en-leder 0,75 mm2 (100 m). Ved lange avstander benyttes 1,5 mm2 ledning. Kontakt Support – se side 30.
20
Trinn 1: Installere termostater
Feilmeldinger
Devireg
TM
550 har et innebygget system, som
kontinuerlig sjekker varmesystemet, selve
For å utføre en ’reset’ etter en feilmelding skal du gå inn i grunnoppsettingen og gå gjennom alle
punkter (se side 10). termostaten og et mulig nettverk for funksjonsfeil. Hvis det oppstår feil vil displayet blinke og feilen kan avleses. Feilnummeret kan ses på ukedagene 1-7.
Feil på gulvføler / følerledning eller overopp­heting av termostaten vil medføre frakobling av varmen.
Nr. Feil Hva kan jeg gjøre?
2 Kon gurert som Master, men har registrert
Kun en enhet må kon gureres som Master
ytterligere en Master
3 Kon gurert som Slave men har ikke mottatt
En av enhetene må kon gureres som Master.
styremeldinger fra en Masterenhet
4 Termostaten er slått av på grunn av
overoppheting
La termostaten kjøle seg ned en stund. Gå deretter inn i grunnoppsettingen for å slette feilmeldingen
5 Følerfeil. Gulvføleren kortsluttet Bytt gulvføleren 6 Følerfeil. Gulvføleren avbrutt Bytt gulvføleren 7 Uret er ikke innstilt Innstill uret
21
Installasjonsveiledning - WEB•HOMETM
Tekniske spesi kasjoner for DeviregTM 550 termostat
Temperaturområde +5˚C til +35˚C eller OFF Temperaturbegrensning +20˚C til +35˚C Spenning 180 – 250 V ~ 50/60 Hz Ohmsk belastning 250 V ~ 16 A Induktiv belastning Cos φ = 0,3 Max. 1A Energiforbruk < 500 mW Batteribackup 100 timer Nattsenking 0˚C til -30˚C O set -5,5˚ C til + 5,5˚ C Kapslingsklasse IP 30
trinn trinn trinntrinn
Følertype NTC-gulvføler Følerverdi 15 kOhm/25˚C
22
DeviregTM 550 - koblingsdiagram
Trinn 1: Installere termostater
Varmeelement
Nettilkobling
NTC Gulvføler
nettverksforbindelse
23
Installasjonsveiledning - WEB•HOME
Trinn 2: Installere WEB•HOMETM enheten
Kobling til strømforsyningen
Strømforsyningen til WEB•HOMETM består av en 24V enhet som kobles sammen med WEB•HOME enheten.
TM
TM
Antenne
trinn trinn trinntrinn
24
Forbind strømforsyningen til klemmene 13 og 14 på WEB•HOMETM enheten.
Vær oppmerksom på polariteten.
Strømforsyning
Reléutgang
– temperaturføler eller digital
Inngang
Til Software
Til termostat
Tilkobling av antennen
Antennen til WEB•HOMETM består av to deler: en kontakt som settes i selve WEB•HOMETM enheten, og selve antennen med ledning og magnetfot.
Bemerk: Antennen med magnetfot er kun beregnet til innendørs bruk.
1 Sett de to antennedelene sammen 2 Sett antennekontakten i antenneinngangen på
WEB•HOMETM enheten med et fast trykk
3 Plasser antennens magnetfot et hensiktsmessig
sted
Installere WEB•HOMETM enhet
Anbefalinger med hensyn til plassering av magnetisk antenne:
Den skal plasseres utenfor sikringsskapet
Den må ikke plasseres slik at antennen kommer i
nærheten av metall
Plasser evt. antennen høyere opp i boligen.
Trykk hardt!
25
Installasjonsveiledning - WEB•HOME
Tilkobling av antennen
Når du senere skal kon gurere WEB•HOMETM ved hjelp av DeviregTM con gurator (les mer under trinn
3), skal du teste mottakerforholdene på stedet, og avgjøre om antennen skal plasseres et annet sted for å oppnå optimale mottakerforhold. For å oppnå bedre antennedekning skal du i første omgang følge anbefalingene med hensyn til plassering (se forrige side)
Under vanskelige forhold kan det være nødven­dig å skifte til en alternativ antenne og evt. anten­neforlengerkabel (kontakt Support – se side 30) Denne antennen kan settes opp både innendørs og
trinn trinn trinntrinn
utendørs.
Hvis du setter den alternative antennen opp skal den også settes sammen med tilkoblingsdelen med kontakten til WEB•HOMETM enheten.
TM
26
Trinn 2: Installere WEB•HOMETM-enheten
Tilkobling av DeviregTM 550 termostater
Forbind en av de sammenkoblede DeviregTM 550 termostatene til WEB•HOME
TM
enheten ved å koble den til devinet (klemme 11 og 12) på WEB•HOME enheten.
Varmeelement
Nettilkobling
TM
Tykkelsen på ledningen som benyttes ved forbinding og tilkopling av termostatene skal være minimum 0,75 mm2.
Man kan maksimalt tilkoble 31 sammenkoblede DeviregTM 550 termostater til WEB•HOME
gulvføler
TM
Nettverksforbindelse
27
Installasjonsveiledning - WEB•HOME
TM
trinn trinn trinntrinn
Bruk av reléutgang (output)
Til reléutgangen på WEB•HOME
TM
kan man for
eksempel tilkoble en varmtvannsbereder.
Forbind outputenheten (for eksempel varmtvannsbereder) til klemmene 1 og 2 på WEB•HOME
TM
enheten
Av hensyn til egen sikkerhet må man ikke tilko­ble noe til reléutgangen som på noen måte kan utgjøre en fare, for eksempel antenne ild (håndkle på varmeovner uten overopphetingssikring), slå på apparater (for eksempel i sauna hvor det kan ligge håndkler) osv.
Max. 2A
Varmtvannsbereder
WEB·HOME
28
Bruk av inngang (input)
Til inngangen på WEB•HOMETM enheten kan man tilkoble en temperaturføler eller for eksempel en tyverialarm. Når du senere skal kon gurere WEB•HOMETM ved hjelp av DevicomTM con gurator kan du velge om inngangen skal være temperaturføler eller digital inngang (se side 43)
Hvis du vil bruke inngangen til temperaturmåling skal du velge temperaturføler under kon gureringen. Du kan blant annet tilkoble DEVIs standard termostatgulvføler med 3 m ledning som temperaturføler til inngangen (kontakt Support – se side 30). Hvis du vil bruke inngangen til for eksempel en tyverialarm (on/o inngang) skal du velge digital
inngang under kon gureringen.
Trinn 2: Installere WEB•HOMETM – enhet
Temperaturføler, tyverialarm o.lign. skal kobles til klemme 7 og 8 på WEB•HOMETM enheten.
29
Installasjonsveiledning - WEB•HOME
TM
trinn trinn trinntrinn
Support
Hvis du har behov for support til WEB•HOMETM bes du kontakte:
DEVI Elektrovarme AS Årenga 2 1340 Skui
Telefon 67 17 72 70 E-mail: mail@devi.no
Ekstra muligheter for tilkobling til WEB•HOMETM
Det  nnes en rekke muligheter for tilkoblinger og utvidelser av WEB•HOMETM. Les mer i ”Ekstra
muligheter for tilkobling til WEB•HOME
TM”
.
Nødbatteri i WEB•HOMETM
WEB•HOMETM enheten har batteribackup slik at kunden får beskjed også i tilfeller hvor det har oppstått strømbrudd.
Batteriet i WEB•HOMETM er kun beregnet til bruk i ”nødstilfeller” som vedrører WEB•HOMETM (for eksempel ved strømbrudd). Den vil derfor ikke fungere etter at ”nødmelding” er foretatt og gir derfor ikke beskjed om eventuelle feil på eksternt utstyr som måtte være tilsluttet WEB•HOMETM (for eksempel tyverialarm)
SIM-kort
SIM-kortet som sitter i WEB•HOMETM enheten er låst til enheten og kan ikke benyttes til mobiltele­foni.
30
Trinn 2: Installere WEB•HOMETM – enhet
Tekniske spesi kasjoner for WEB•HOMETM enheten
E ektforbruk Maks. 3 W
Relé:
- Ohmsk belastning
- Induktiv belastning
IP Klasse IP20
Omgivelsestemperatur -10˚C til +40˚C
Indikering 2x16 tegns display
Størrelse D/H/B
250V ~2 A 1A (power factor 0,3)
med bakgrunnsbelysning
53x86x105mm
Tekniske spesi kasjoner for strømforsyning
Inngangsspenning 230 VAC + |0%/-20%
Utgangsspenning 24 VDC
Utgangse ekt 24 W
IP Klasse IP20
Omgivelsestemperatur -10˚C til +40˚C
Størrelse D/H/B
53x86x70 mm
31
Installasjonsveiledning - WEB•HOME
TM
trinn trinn trinntrinn
Trinn 3: Konfigurere WEB•HOME
Tilkobling av bærbar PC til WEB•HOMETM
1 Skru av den bærbare PC’en 2 Sett PC-kabelen i kontakten på WEB•HOMETM
enheten
3 Sett computerstikket i inngangen til seriell port
på den bærbare PC’en
Hvis den bærbare PC’en ikke er utstyrt med en seriell portinngang kan man benytte en seriell-til­USB converter som bestilles separat (kontakt Sup­port – se side 30)
TM
32
Installering av DevicomTM con gurator på PC’en
1 Slå på den bærbare PC’en
2 Sett CD’en med DevicomTM con gurator til
WEB•HOMETM i cd-rom-driveren. Setup-programmet til DevicomTM con gurator vil nå starte automatisk. Velkomstbildet til setup-programmet vises på skjermen.
Hvis Microsoft.NET Framework 1.1. Package ikke er installert på din PC fra før vil setup-pro­grammet automatisk sørge for at det blir instal­lert før DevicomTM con gurator installeres.
WEB•HOME
TM
Trinn 3
3 Klikk på knappen Next.
33
Installasjonsveiledning - WEB•HOME
4 I neste vindu kan du velge i hvilken mappe på
harddisken DevicomTM con gurator skal ligge. Setup-programmet foreslår normalt den mappe (Folder) hvor andre programmer er installert fra før. Vanligvis trenger du ikke oppgi noen annen plassering.
Du kan også velge om det kun er du selv (Just me) som skal ha adgang til programmet eller om det skal være tilgjengelig for alle brukere av pc’en (Everyone). Klikk på knappen Next.
TM
trinn trinn trinntrinn
34
5 Klikk på knappen Next for å starte installeringen
av Devicom
TM
con gurator på din PC.
6 Når installeringen er klar får du beskjed om at
installasjonen er ferdig.
Klikk på knappen Close.
Det blir automatisk laget en snarvei til Devi-
TM
com
på PC’ens skrivebord.
Trinn 3: Konfigurere WEB•HOMETM
35
Installasjonsveiledning - WEB•HOME
Åpne programmet DevicomTM con gurator
Klikk på ikonet
DevicomTM con gurator
til DevicomTM con gurator på PC’ens skrivebord. Nå vises vinduet DevicomTM con gurator.
Velg språk i DevicomTM con gurator
Hvis du vil bytte til et annet språk for kon gureringsprogrammet enn det som er markert med  agg i menyen øverst kan du klikke på  agget og velge et annet språk
TM
trinn trinn trinntrinn
36
Start kon gureringen av WEB•HOMETM
Klikk på åpne .
Nå vises vinduet DevicomTM WEB•HOMETM hvor du kan kon gurere den aktuelle WEB•HOMETM installasjonen.
På venstre side kan du navigere rundt blant de ulike enhetene som du har tilkoblet WEB•HOMETM. Du kan klikke på pluss / minus symbolene for å åpne / lukke de enkelte deler av installasjonen.
Høyre side av vinduet viser ditt valg i venstre side, dvs. den enheten du har klikket på i navigasjonsdelen.
Nederst vises en jobbliste med de punkter du skal gjennom for å utføre kon gureringen av WEB•HOMETM
Trinn 3: Konfigurere WEB•HOMETM
37
Installasjonsveiledning - WEB•HOME
Angi navnet på hytten
1 Klikk på WEB•HOMETM i navigasjonsdelen. I feltet
Navnet på hytten vises et nummer som angir ID-en på den aktuelle WEB•HOMETM enheten.
2 Slett nummeret og legg i stedet inn navnet på
hytten med den aktuelle WEB•HOME sjonen i feltet Navnet på hytten
3 Klikk på Lagre.
trinn trinn trinntrinn
TM
installa-
TM
38
Trinn 3: Konfigurere WEB•HOME
TM
Navngi termotater
1 Under Devireg
TM
550 system i navigasjonsdelen vises alle termostatenhetene som er tilsluttet WEB•HOME
TM
enheten i huset. Hver termostat er
angitt med en unik ID.
Sjekk at antallet termostater i listen stemmer
med det antall Devireg
TM
550 termostater du har montert i huset. Eventuelle termostater som ikke er med i nettverket til WEB•HOME
TM
vil ikke fremgå
av listen.
39
Installasjonsveiledning - WEB•HOME
2 Når du skal navngi en av termostatene skal du
først velge den aktuelle termostaten i huset. Gå til termostaten du vil navngi og slå den av.
For å kunne slå den av skal tidsbryteren være frakoblet dvs. Ursymbolet skal ikke vises på displayet. Det er mulig å koble tidsbryteren på og av ved å trykke på knappen.
Drei nå termostatknappen til venstre inntil det står OFF på displayet. Nå er termostaten slått av, og i listen over ter­mostater i DevicomTM con gurator vil den være markert med et gult spørsmåltegn.
TM
trinn trinn trinntrinn
40
3 Klikk på termostaen med den gule markeringen.
4 Slett termostatens ID-nummer og tast inn i
stedet et beskrivende navn (f.eks. navnet på rommet hvor termostaten er plassert) i feltet Beskrivelse.
Hvis du slår termostaten (der som standard er slått på) av ved å  erne markeringen i feltet Slått på, vil den ikke være synlig og tilgjengelig for kunden når han / hun logger seg på WEB•HOMETM på internettet
Under Informasjon  nner du en rekke opplys­ninger om den aktuelle termostaten, bl.a. om status og kvalitet på devinet (til feilsøking) og temperaturen i det aktuelle rommet.
5 Hvis du ønsker mer informasjon om en termo-
stat (f.eks. dens unike ID og versjon) kan du klik­ke på knappen Informasjon. Det vil nå komme opp et vindu med informasjon om enheten.
6 Klikk til sist på Lagre for å lagre dine innstillin-
ger. Nå vil det navnet du har gitt termostaten fremgå av navigasjonsdelen hvor den endres til en grønn markering.
Fortsett med å navngi alle termostatene i listen i DevicomTM con gurator ved å gjenta punktene 1-6. Når du har navngitt alle termostatene blir jobben markert som utført i jobblisten nederst i vinduet..
Trinn 3: Konfigurere WEB•HOME
TM
41
Installasjonsveiledning - WEB•HOME
Aktivere og navngi aux. inngang
1 Gå til Aux. inngang/utgang. 2 Klikk på temperaturføler
Nå vises det tilhørende fanebladet til høyre
3 Aktiver temperaturføleren ved å sette marke-
ring i feltet Slått på
4 Tast inn et navn på temperaturføleren i feltet
Beskrivelse.
5 Nå kan du klikke på Lagre for å lagre dine inn-
stillinger eller fortsette med å lage alarminnstil­linger for inngangen (se neste side).
trinn trinn trinntrinn
TM
42
Velg inngangstype
Når du de nerer alarminnstillinger for inngangen skal du først velge hvilken type inngang som skal tilpasses.
Digital inngang (On/O -inngang) til f.eks. alarm-
relé i 3. parts tyverialarm.
Temperaturføler (analog) til temperaturmåling
(f.eks. DEVIs standard termostatgulvføler).
Trinn 3: Konfigurere WEB•HOME
TM
43
Installasjonsveiledning - WEB•HOME
Alarminnstillinger for temperaturføler
1 Velg temperaturføler under Inngangsinnstil
linger
2 Velg èn av følgende alarminnstillinger:
Slått av, det vil ikke bli sendt alarm.
Send alarm hvis inngangsverdien er MINDRE
enn alarmgrense.
Send alarm hvis inngangsverdien er STØRRE enn
alarmgrense.
3 Tast inn tallverdi i feltet Alarmgrense. 4 Klikk på Lagre
trinn trinn trinntrinn
TM
44
Alarminnstillinger for digital inngang
1 Velg Digital inngang under Inngangsinnstillin-
ger.
2 Velg en av følgende alarminnstillinger::
Slått av det vil ikke bli sendt alarm.
Send alarm hvis inngangen skifter fra LAV til HØY
(fordi inngangen blir avbrutt)..
Send alarm hvis inngangen skifter fra HØY til LAV
(fordi inngangen kortslutter).
3 Klikk på Lagre..
Trinn 3: Konfigurere WEB•HOMETM
45
Installasjonsveiledning - WEB•HOME
Aktivere og navngi reléutgang
1 Klikk på Reléutgang. Nå vises det tilhørende
fanebladet til høyre.
2 Aktiver reléutgangen ved å sette en markering i
feltet Slått på.
3 Tast inn et beskrivende navn på reléutgangen i
feltet Beskrivelse
Du kan teste om reléutgangen virker som
den skal ved å:
Slå reléutgangen på med Relé ON.
Slå reléutgangen av med Relé OFF.
4 Klikk på Lagre
trinn trinn trinntrinn
TM
46
Sjekke at signaldekningen virker
Klikk på WEB•HOMETM i navigasjonsdelen. Nå vises signaldekningen til høyre. Under GSM nettverksregistrering /signalkvalitet kan du til enhver tid avlese den aktuelle signaldekningen.
Hvis den ligger i det røde området er dekningen
for dårlig, og du må sikre en bedre dekning ved å endre antennens plassering (se neste side).
Hvis den ligger i det gule området vil det være ri-
siko for utfall og vi anbefaler at du forsøker å oppnå en bedre dekning slik at signalet kommer til å ligge i det grønne området (se neste side)
Hvis den ligger i det grønne området er deknin-
gen i orden og du trenger ikke foreta deg mer..
Trinn 3: Konfigurere WEB•HOME
TM
47
Installasjonsveiledning - WEB•HOME
TM
trinn trinn trinntrinn
Oppnå bedre signaldekning
For å oppnå bedre signaldekning skal du gjøre følgende:
1 Følg anbefalingene med hensyn til plassering av
den magnetiske antennen:
Den skal plasseres utenfor sikringsskapet.
Antennen må ikke plasseres ved siden av
metall.
2 Hvis ikke dette bedrer dekningen skal antennen
 yttes lengre opp i huset.
3 Hvis det heller ikke bedrer dekningen kan det
under vanskelige forhold være nødvendig å bytte til en alternativ antenne og evt. antenne­forlengerkabel (kontakt Support – se side 30). Den alternative antennen kan settes opp både innendørs og utendørs.
Hvis du setter den alternative antennen opp skal den også settes sammen med tilslutningskabelen med stikket til WEB•HOMETM enheten (se side 25-
26).
Hvis det mot formodning ikke skulle lykkes å oppnå en tilfredsstillende signaldekning kontakt da vennligst Support (se side 30).
48
Teste forbindelse til server
Som siste punktet på jobblisten skal du teste for­bindelsen til serveren.
Trinn 3: Konfigurere WEB•HOME
TM
1 Klikk på WEB•HOME
TM
i navigasjonsdelen.
2 Velg Test forbindelse til serveren.
Nå vises en rekke meldinger under Status med Ringer opp til serveren som den første.
3 På et tidspunkt vises dialogboksen Informasjon
med beskjed om at kommunikasjonen med serveren er oppnådd.
4 Klikk på OK. Til slutt vises meldingen Klar under
Status.
49
Installasjonsveiledning - WEB•HOME
Fargemarkeringer på termostater
Når termostatene vises i DevicomTM con gurator under DeviregTM 550 system i navigasjonsdelen kan de ha ulike ikoner med fargemarkeringer og ulike betydninger (se nedenfor). Hvis du vil vite mer om en termostat kan du klikke på dens navn/nummer i navigasjonsdelen og deretter få vist ytterligere opplysninger i høyre side av vinduet.
Grå markering. Termostaten er ikke slått på i
DevicomTM con gurator.
Grønn trekant: Termostaten er OK
trinn trinn trinntrinn
Gult spørsmålstegn: Termostaten er slått av
(OFF)..
TM
Kjøkken Soverom 17435
Stue Barnerom
50
Blått utropstegn: Feil på termostaten
Eksempel: Termostaten er av en tidligere ver­sjon (før versjon 6.02) og understøttes ikke av WEB•HOMETM Løsning: Bytt ut termostaten med en nyere ver­sjon.
Feilen kan også skyldes at termostaten er satt opp som ”slave” uten at en annen termostat samtidig er de nert som ”master”. Løsning: Sett den aktuelle termostaten opp som ”alone” eller de ner en annen termostat som ”master”. (les mer om nettverksinnstillinger på side 20).
Rødt kryss: WEB•HOMETM kan ikke kommunisere
med termostaten f.eks. fordi den er defekt. Løsning: Sjekk kabelen til termostaten og selve termostaten.
Trinn 3: Konfigurere WEB•HOME
TM
51
Installasjonsveiledning - WEB•HOME
Trinn 4: Avlese og meddele kundens bruker-ID
TM
trinn trinn trinntrinn
Avlese/meddele kundens bruker-ID
Når du har utført trinnene 1-3, og installasjonen av WEB•HOMETM er utført og fungerer som den skal, må du til slutt avlese og informere om kundens bruker-ID som består av et sekssifret tall på WEB•HOMETM enheten. Kunden skal bruke denne bruker-ID første gangen han/hun logger seg på WEB•HOMETM på internettet.
1 Trykk på i-knappen øverst til høyre på enheten.
Nå vises et tall i displayet.
2 Skriv tallet i feltet bruker-ID på baksiden av
Brukerveiledning til WEB•HOMETM.
3 Legg Brukerveiledning til WEB•HOMETM i en kon-
volutt og send veiledningen til kunden.
4 Fyll ut garantibeviset.
ID’en står også på baksiden av enheten.
52
Garantivilkår Garantibevis
De har kjøpt WEB•HOMETM som er en integrert del av et DeviheatTM varme­system som vi er sikre på vil bidra til å forbedre komforten og økonomien i Deres hjem. DeviheatTM er en komplett varmeløsning med Devi exTM varmekabler og DeviregTM termostater. Skulle det mot formodning oppstå problemer med deres DeviregTM system er vi hos DEVI med produksjonsenheter i Danmark og som leverandør innenfor den Europeiske Union underlagt de alminnelige regler om produktansvar som anført i EU-direktiv 85/374/CEE samt alle på området gjeldende lovgivningsbestemmelser i de enkelte land hvilket forutsetter at: DEVI yter 10 års garanti på Devi ex materiell- og produksjonsfeil i forbindelse med alle øvrige DEVI produkter. Garantien gjelder kun såfremt GARANTIBEVISET utfylles korrekt og i henhold til instruksjonene, og kun såfremt feilen inspiseres av eller pre­senteres for DEVI eller en autorisert DEVI-forhandler. Bemerk vennligst at GARANTIBEVISET skal være utformet på norsk samt at ISO koden for Norge, N, er trykt i øverste venstre hjørne på forsiden av installasjonsveiledningen. DEVI forplikter seg til å reparere eller levere en ny enhet gratis til kunden. I tilfeller av feil på DeviregTM termostater forbeholder DEVI seg retten til å reparere enheten gratis og uten urimelige forsinkelser for kunden. DEVI Garantien gjelder ikke for installasjoner som er foretatt av uautoriserte installatører eller feil som skyldes andre leverandørers feilkonstruksjoner misbruk, skade forårsaket av andre eller ukorrekt installasjon eller andre følgeskader som måtte oppstå. Såfremt DEVI anmodes om å inspisere eller reparere feil som er forårsaket av ovennevnte faktureres arbeidet i sin helhet. DEVI Garantien bortfaller i tilfeller av manglende betaling for utstyret. DEVI vil til enhver tid reagere raskt, e ektivt og redelig på alle forespørsler og rimelige krav fra våre kunder. Ovenstående garanti vedrører produktansvar mens der ved kjøperett henvises til den norske kjøpsloven.
TM
varmekabler og 2 års garanti mot
Navn________________________________________________
Adresse______________________________________________
Postnr / sted___________________________________________
Telefon_______________________________________________
Bemerk vennligst!
Garantien gjelder kun såfremt nedenstående er korrekt utfylt. Se øvrige vilkår under Garantivilkår.
Elektriske installajsoner utført av______________________________
Dato for installajsonen________________________________________
Telefon_________________________Produksjonskode_____________
Leverandørens stempel:
DEVI Elektrovarme AS
Årenga 2 - 1340 Skui Telefon 67 17 72 70 – telefaks 67 17 72 71 Email: mail@devi.no www.devi.no
53
Installasjonsveiledning - WEB•HOME
TM
Stikkordsregister
A
Avlese bruker-ID 52
Aktivere termostat 8
Alarm, koble til WEB•HOMETM 29
Alarminnstillinger for
inngang 43, 44, 45
Alone termostat 12
AM/PM urvisning 18
Analog inngang 43
Anbefalinger plassering av
antenne 25, 48
Anbefalinger plassering av
termostater 1
Antenne alternativ 26, 48
Antenne plassering 25, 48
Antenne utendørs 26, 48
B
Bærbar PC tilkobling 32
Bruker-ID 52
C
CD 33
Celcius temperaturvisning13
Con gurator installering 33
D
DevicomTM con gurator 33, 36
Digital inngang 29, 43
F
Fabrikkinnstillinger termostat 18
Fahrenheit temperaturvisning 13
Feilmeldinger termostat 21
Følere 9, 14
Følertype 6
G
Garanti WEB• HOMETM 53
GSM-nettverksregistrering 47
Gulvføler 6, 9, 14, 29
Gulvtemperatur maksimum 15
54
Stikkordsregister
I
ID på WEB•HOMETM 53
Inngang
• Alarminnstillinger for digital
inngang 45
• Alarminnstillinger for
temperaturføler 44
Inngang
• analog 43
• digital 43
• temperaturføler 43
• velge type 43
Informasjon om termostatenhet 41
Installere
• con gurator 33
• termostat 3
• WEB• HOMETM enheten 24
J
Jobbliste ved kon gurering 37
K
Kode til termostat 10
Kon gurere WEB•HOMETM 36
L
Login på WEB•HOMETM 52
M
Maksimum gulvtemperatur 15
Master termostat 12, 20
Microsoft .NET Framework 1.1
Package 33
N
Nattsenking 17
Navn
• på hytten 38
• på inngang 42
• på reléutgang 46
• på termostater 39
Nettverk, master og slaver 20
Nettverksinnstillinger termostater 20
Nettverkstyper 12
55
Installasjonsveiledning - WEB•HOME
TM
O
O set justering 16
P
PC tilkobling 32
R
Reléutgang 28
Relé navngi og aktivere 46
Relé test 46
Romføler 6, 9
S
Sentral justering termostater 12, 20
Server test forbindelse 49
Signaldekning 48
Signalkvalitet 47, 49
Slave termostat 12, 20
Strømforsyning til WEB•HOMETM 24, 31
Styring av termostater fra
master-enhet 20
Support 30
T
Tekniske spesi kasjoner
• strømforsyning 31
• termostat 21
• WEB• HOMETM 31
Temperaturføler 29, 43
• alarminnstillinger 44, 45
• navngi og aktivere 42
• tilkoble til WEB•HOMETM 29
Temperaturmåling 43
Temperaturvisning
Celsius/Fahrenheit 13
Termostat
• aktivere 8
• anbefalt plassering 1
• fabrikkinnstillinger 18
• fargemarkeringer i
con gurator 50
• feilmeldinger 21
• feil i con gurator 50
• frakoble 39
• grunnoppsetting 9
56
Stikkordsregister
• ikoner for 50
• informasjon om 41
• installere 3
• koblingsdiagram 21
• navngi 39
• nettverk med master og
slaver 20
• tekniske spesi kasjoner 21
U
Utgang 28
• navngi og aktivere 46
• teste 46
Urvisning AM/PM 18
USB-converter 32
V
Varmtvannsbereder 28, 46
W
WEB•HOMETM
• inngang 29
• reléutgang 28
• garanti 53
• kon gurere 36
• tekniske spesi kasjoner 31
• tilkoble antenne 29
• tilkoble termostater 27
• tilkoble tyverialarm 29
Ø
Økonominivå senke temperatur 17
57
Installasjonsveiledning - WEB•HOME
TM
Loading...
