Tipps für den Monteur Wärmeübertrager

DKRCC.PF.000.G1.03 / 520H6412

Wärme-

übertrager

Contents

Microchannel-Wärmeübertrager – Aufbau .............................................................................................................2

Microchannel-Wärmeübertrager – Reinigungsverfahren..................................................................................4

Kompakt-Plattenwärmeübertrager – MPHE Anleitung ......................................................................................5

Microchannel-Wärmeübertrager – MCHE Anleitung ..........................................................................................7

Fehlersuche Kälteanlagen mit Plattenwärmeübertragern ................................................................................9

1

Tipps für den Monteur Wärmeübertrager

Microchannel­Wärmeübertrager – Aufbau

Die rechte Abbildung zeigt die grundlegende Struktur
eines Microchannel-Wärmeübertragers.
Der tatsächliche Aufbau hängt von der jeweiligen
Nutzung ab.

Durch ussanordnung

Der Microchannel-Ver üssiger ist oft in Mehrpass
ausgeführt, wobei die Anzahl der Rohre von einem zum
nächsten Pass abnimmt.

Ein versehentliches Anschließen des Austrittrohrs an
den Austrittverteiler des MCHE führt zu übermäßig
hohem kältemittelseitigem Druckverlust und einer
schlechten Leistung des Wärmeübertragers.

Endstück Seitenplatte Lamelle Rohr

Prallblech

Rohrverteiler

Eintritt

Viele
Rohre

Die Ein- und Austrittsrohre wurden nur für einen
Anschluss
entworfen.
Unglücklicherweise sind sie dort angebracht, wo sich
auch Gri e be nden würden und sehen oft so aus.

Heben Sie einen MCHE niemals an den Eintritts- und
Austrittsrohren an.

Montage

und das Tragen ihres eigenen Gewichts

 Der Microchannel-Wärmeübertrager muss zumindest

mit  exiblen Klammern befestigt werden, sodass
Bewegungen verhindert werden, ohne dass dabei
unnötige Belastung/Spannung auf den Wärmeübertrager
oder seine Anschlüsse übertragen wird.

 Die Montageklammern des MCHE sollten

vorzugsweise nur mit Gummi- oder Plastikdämpfern,
Beilagscheiben, Pu ern, etc. in Berührung kommen.
Der direkte Kontakt mit Metallbefestigungen und/
oder -rahmen kann zu galvanischer Korrosion
führen, wenn keine Maßnahmen getro en werden,
um dies zu verhindern, z. B. sorgfältige Auswahl von
Legierungen, Lacken/Beschichtungen, etc.

 Um besonderen Kundenanforderungen zu

entsprechen, werden unterschiedliche
Befestigungssysteme angeboten.

Austritt

Befestigung

Wenige
Rohre

2

DKRCC.PF.000.G1.03 / 520H6412

Tipps für den Monteur Wärmeübertrager

Microchannel­Wärmeübertrager
– Aufbau

Eintritt-/Austrittanschlüsse

 Eintritt-/Austrittanschlüsse sollten so

ausgeführt werden, dass die Belastung durch
thermische Ausdehnung
weitergegeben wird.

 Eintritt-/Austrittanschlüsse sollten auch so

ausgeführt/abgefangen werden, dass die Lötstellen
keiner Belastung/Spannung ausgesetzt sind.

 Um eine Beschädigung oder ein Zusammendrücken

der dünnwandigen Aluminiumeintritts-/austrittsrohre
zu verhindern, sollten ineinander verarbeitete Rohre
so vorgebogen/vorbereitet werden, dass sie
während der Installation nicht gebogen/gedrückt
werden müssen.

 Bei einer Verbindung von Kupfer- und

Aluminiumrohren kann es beim Aluminium zu
galvanischer Korrosion kommen. Um dies zu
verhindern, wird der Übergang mit Lack, Harz oder
mit einem Schrumpfschlauch aus Kunststo geschützt.

Belastung/Zusammendrücken
der Rohre verhindern

nicht an Rohrleitungen

Bewegung
aufgrund von
thermischer
Ausdehnung
berücksichtigen.



Zum Schutz der Kupfer-Alu-Lötstelle und des
Schrumpfschlauchs sollte die Rohrlänge nach dem
Übergang an den Eintritts-/Austrittsrohren mehr als
70 mm betragen. Beim Anlöten des Registers im
System kann durch eine Behandlung mit trockenem
Sticksto und/oder das Einwickeln des Kupferrohrs mit
einem feuchten Tuch für zusätzlichen Schutz sorgen.
Das Aluminiumeintritts-/Austrittsrohr des MCHE muss
ebenfalls mindestens 70 mm lang sein, um die Lötstelle
am Rohrverteiler zu schützen.

Die Rohrlänge nach der Lötstelle sollte länger als 70 mm sein.

≥70 mm

≥70 mm

übertrager

Wärme-

DKRCC.PF.000.G1.03 / 520H6412

3

Tipps für den Monteur Wärmeübertrager

Microchannel­Wärmeübertrager –
Reinigungsverfahren

Im Vergleich zu Lamellenrohrwärmeübertragern sammelt sich in Microchannel-Spulen mehr Schmutz
an der Oberäche und weniger im Inneren an, wodurch sie einfach zu reinigen sind.

Schritt 1. Oberächlichen Schmutz entfernen

Schmutz, Blätter, Fasern etc. mit einem Staubsauger (vorzugsweise mit einer Bürste oder einem weichen
Aufsatz anstelle eines Metallrohrs), Druckluft, die von innen nach außen geblasen wird und/oder einer
weichen Bürste (keine Drahtbürste!) entfernen. Stoßen Sie nicht mit dem Rohr, der Düse des Staubsaugers
etc. gegen die Spule und vermeiden Sie Kratzer.

Schritt 2. Spülen

Benutzen Sie keine Chemikalien (auch keine als Registerreiniger beworbenen Mittel), um
Microchannel-Wärmeübertrager zu reinigen. Sie können Korrosion verursachen. Nur spülen

.

Spülen Sie den MCHE vorsichtig und vorzugsweise von innen nach außen und von oben nach unten
ab, indem Sie jede Rippe mit Wasser abspülen, bis das abießende Wasser sauber ist. Microchannel­Rippen sind stärker als die von traditionellen Lamellenrohrwärmeübertragern, müssen aber dennoch
vorsichtig behandelt werden. Schlagen Sie nicht mit dem Schlauch gegen das Register.
Wir empfehlen, das Schlauchende mit dem Daumen anstelle einer Düse zu verengen, da der entstehende
Strahl sanfter ist und die Wahrscheinlichkeit von Schäden daher geringer ist.

Schritt 3: Optionales Trocknen

Microchannel-Wärmeübertrager behalten aufgrund des Aufbaus ihrer Rippen oft mehr Wasser zurück
als traditionelle Lamellenrohrwärmeübertrager. Je nach Design und Aufbau der Spule kann es von
Vorteil sein, das restliche Wasser mit einem Gebläse oder einem Sauger aus der Einheit zu entfernen,
um sie schnell zu trocknen und eine Wasseransammlung zu verhindern.

Warnhinweis!

Es ist zwar möglich das Gerät vorsichtig mit einem Hochdruckreiniger zu säubern, allerdings kann
das Gerät mit einem Hochdruckreiniger auch vollkommen zerstört werden. Wir raten deshalb
von einer Nutzung ab.

4

DKRCC.PF.000.G1.03 / 520H6412

Tipps für den Monteur Wärmeübertrager

Condensers

Condensers

Evaporators

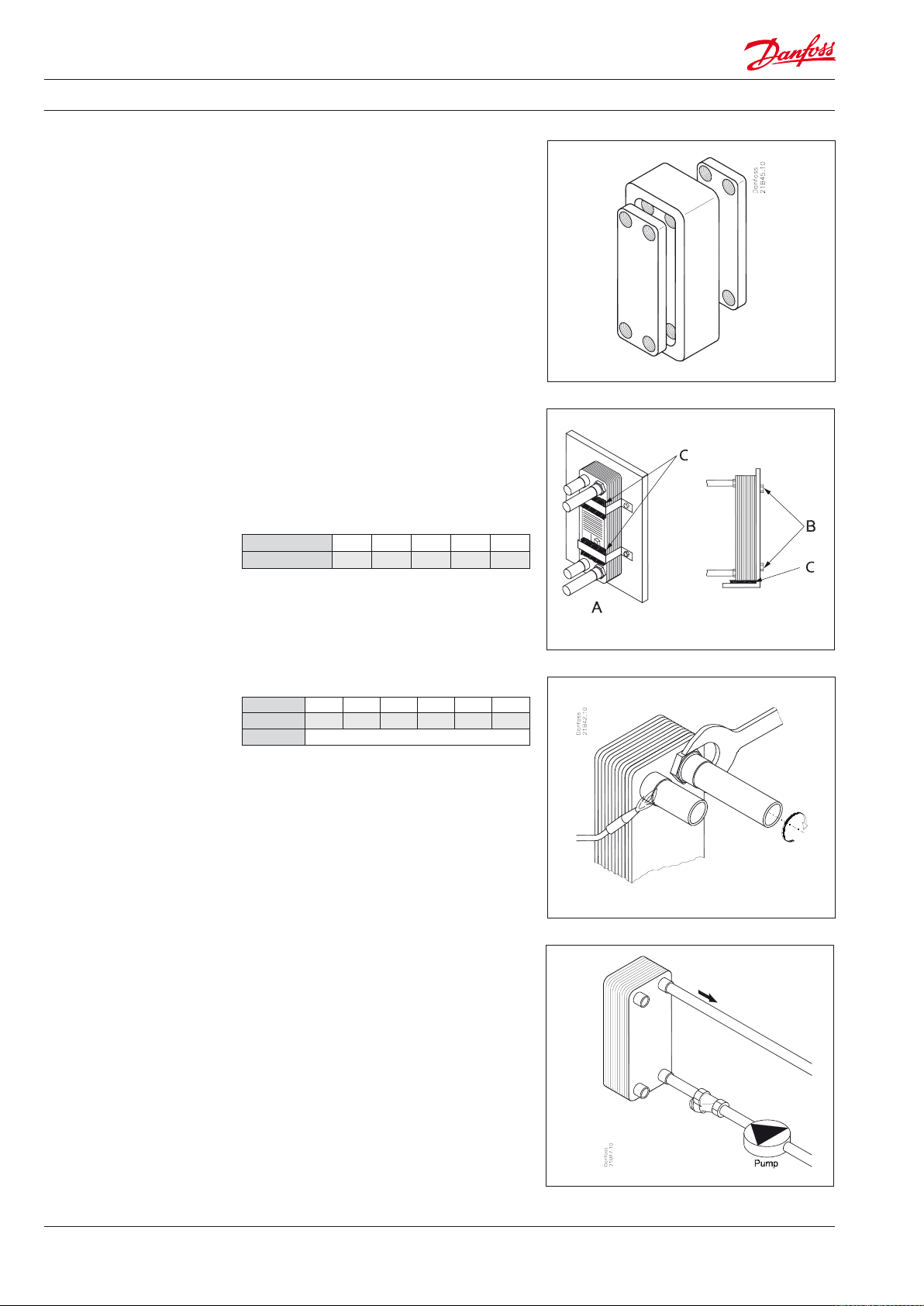

Kompakt­Plattenwärmeübertrager –
MPHE Anleitung

Allgemeine Informationen

Trocken bei 17 °C bis 50 °C lagern.
Damit die Kompakt-Plattenwärmeübertrager
(MPHEs) von Danfoss ihre volle Leistung erbringen
können, müssen die Installation, die Wartung und
die Betriebsbedingungen den Hinweisen in der
Anleitung entsprechen. Danfoss übernimmt keine
Haftung für MPHEs, die diese Kriterien nicht
erfüllen. Montieren Sie die MPHEs vertikal (siehe
Abbildungen rechts).

Verüssiger

Schließen Sie das (gasförmige) Kältemittel an den
oberen linken Anschluss Q4 (Zwei-Kreis-Anlage:
Q4 oben links und Q6 oben rechts) und das
Kältemittel-Kondensat an den unteren linken
Anschluss Q3 an (Zwei-Kreis-Anlage: Q3, unten
links, und Q5, unten rechts). Schließen Sie den
Eingang des Wasser-Sole-Kreises an den unteren
rechten Anschluss Q2 und den Ausgang an den
oberen rechten Anschluss Q1 an (Zwei-Kreis­Anlage: Den Eingang an den Anschluss Q2 unten
in der Mitte und den Ausgang an den Anschluss
Q1 oben in der Mitte).

Verdampfer

Schließen Sie die Einspritzleitung (Kältemittel) an
den unteren linken Anschluss Q3 (Zwei-Kreis­Anlage: unten links an Q3 und unten rechts an Q5)
und den Ausgang des (gasförmigen) Kältemittels
an den oberen linken Anschluss Q4 an (Zwei­Kreis-Anlage: Q4 oben links und Q6 oben rechts).
Schließen Sie den Eingang des Wasser-Sole-Kreises
an den oberen rechten Anschluss Q1 und den
Ausgang an den unteren rechten Anschluss Q2
an (Zwei-Kreis-Anlage: Eingang an den Anschluss
Q1 oben in der Mitte und den Ausgang an den
Anschluss Q2 unten in der Mitte).

Schmutzfänger

Falls eines der Medien Partikel enthält, die
größer als 1 mm sind, sollte ein Schmutzfänger
(Maschenweite 16 bis 20) vor dem MPHE installiert
werden.

WICHTIGER HINWEIS:

MPHEs besitzen scharfen Kanten. Die Oberächen
der MPHEs können sehr heiß oder kalt sein. Die
enthaltenen Medien können unter hohem Druck
stehen. Die technischen Daten zu dem Produkt
entnehmen Sie dem Typenschild.

Verüssiger

Zwei-Kreis­Verüssiger

Verdampfer

DKRCC.PF.000.G1.03 / 520H6412

Zwei-Kreis­Verdampfer

übertrager

Wärme-

5
