Elektrinis šildymas

Vynuogynų apsauga nuo šalčio

Naudojimo vadovas

Intelligent solutions with lasting eﬀect

Visit devi.com

Rodyklė

Our quality management system and compliances

Along with full compliance with EU directives and product approvals

ISO 9001 TS 16949

ISO 14001 PED

Išspręskite vynmedžių

1. Bendras naudojimo aprašymas 4

2. Sistemos aprašas 5

3. Sistemos dizainas 6

3.1 Šilumos nuostolių apskaičiavimas 6

3.2 Sistemos galia 6

3.3 Produkto pasirinkimas 7

3.3.1 Šildymo kabelio pasirinkimas 7

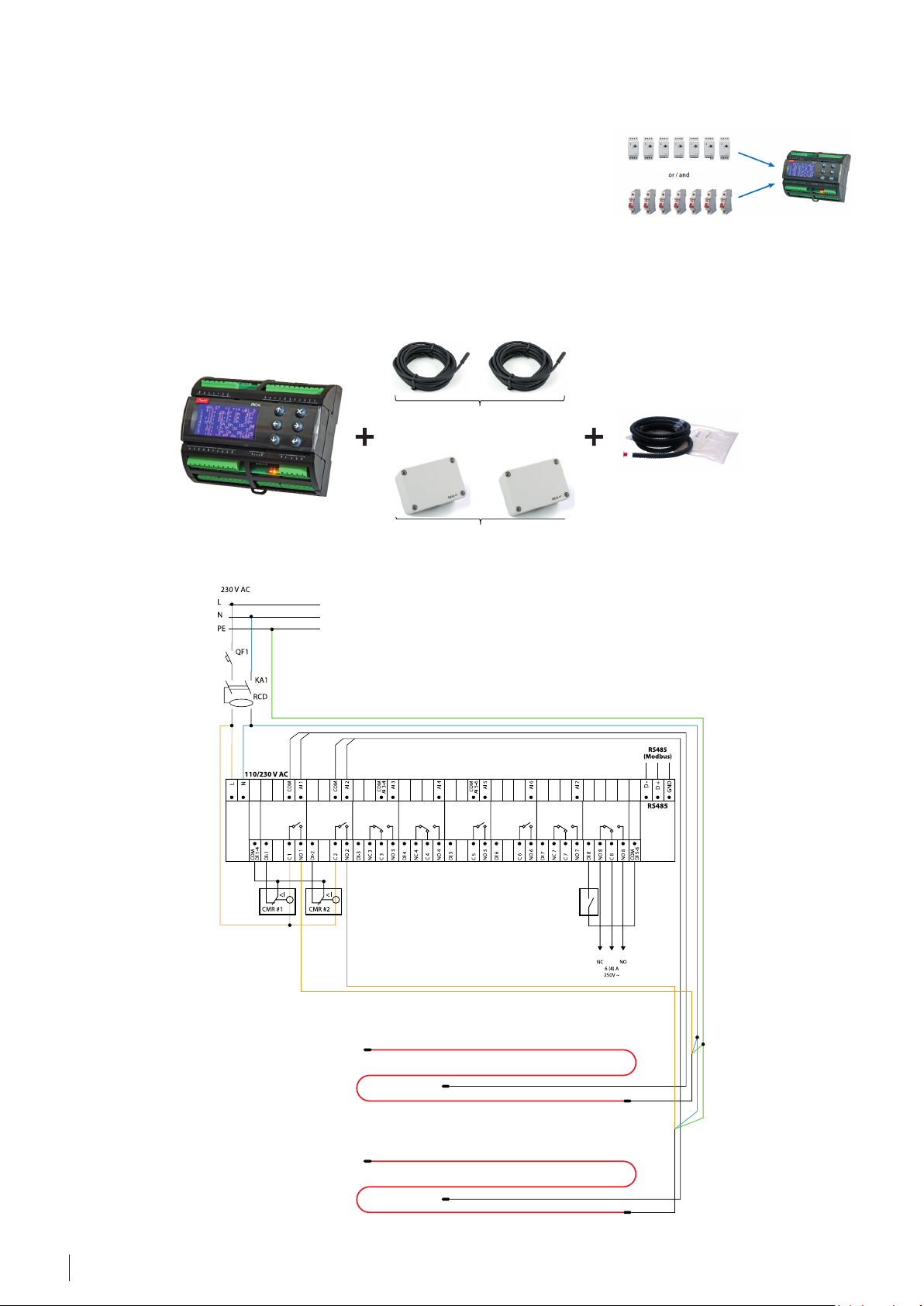

3.3.2 Termostatai / reguliatoriai 9

3.3.3 Priedai 11

3.4 Montavimo vadovas 12

4. Saugumo instrukcija 13

4.1 KĄ DARYTI 13

4.2 KO NEDARYTI 13

5. Susijusios istorijos 14

6. Techninė pagalba 14

augintojams kylančias problemas naudodami elektrinę šildymo sistemą

„Danfoss“ elektrinio šildymo sprendimai yra ilgos istorijos simbiozė, kurią sudaro 2 prekės ženklai DEVI ir „Danfoss“, susivieniję į 1 bendrą įmonę.

Ji kyla iš prekės ženklo DEVI, 1942 metais įkurto Kopenhagoje, Danijoje. Nuo 2003 m. sausio 1 d. DEVI yra „Danfoss Group“ – didžiausios pramonės grupės Danijoje – dalis.

„Danfoss“ yra viena iš pirmaujančių pasaulyje šildymo, vėsinimo ir oro kondicionavimo gaminių įmonių. „Danfoss Group“ turi daugiau nei 23 000 darbuotojų ir aptarnauja klientus daugiau nei 100 šalių. Elektrinės šildymo sistemos kuriamos Danijoje, kurioje yra pagrindinė būstinė, o šildymo elementus (kabelius ir kilimėlius) gamina „Danfoss“ Europos Sąjungoje.

Elektrinio šildymo sistema yra energiją taupanti sistema, kurioje naudojami elektriniai šildymo kabeliai, apsaugantys vynmedžius nuo šalnų daromos žalos.

Šiame dizaino vadove pateikiamos mūsų rekomendacijos dėl Vynuogynų apsaugos nuo šalčio sistemos dizaino ir montavimo. Jame pateikiami nurodymai dėl šildymo kabelių išvedžiojimo, elektros sistemos duomenų ir sistemos konfigūracijų.

Vadovaudamiesi mūsų rekomendacijomis, užtikrinsite efektyvų energijos vartojimą, patikimą ir nereikalaujantį sprendimą dėl pastovios galios šildymo kabeliams su 20 metų garantija.

1. Naudojimo apžvalga

Kiekvienais metais vynmedžių augintojai iš įvairių regionų susiduria su vėlyvų šalnų problema. Jos dažnai nutinka balandžio–gegužės mėnesiais, kai pradeda žydėti pumpurai. Vėlyvos pavasario šalnos yra vienas didžiausių vynmedžių augintojų iššūkių. Nešildomi vynmedžiai gali labai pabloginti žydėjimą (iki 50 %), o šildomi vynmedžiai žymiai pagerina apsaugą nuo derliaus praradimo ar žalos ir sumažina nuostolius iki maždaug 13–20 %.

Visame pasaulyje vynuogių ir vyno pramonėje naudojamos trys pagrindinės apsaugos nuo šalčio alternatyvos: nuo šalnų saugantys ventiliatoriai, purkštuvai ir žvakės.

Elektrinio šildymo sistema išsprendžia šią problemą: energiją taupančios sistemos, kuriose naudojami elektriniai šildymo kabeliai, apsaugo vynmedžius nuo šalnų daromos žalos.

Nauda

• Energiją taupantis sprendimas su elektriniais šildymo kabeliais.

• Greitas, lengvas ir patikimas įrengimas.

• Individualus požiūris, atitinkantis kliento poreikius, vynuogyno plotą ir eilių skaičių.

• Įrodyta, kad daug sutaupoma, palyginti su esamais metodais.

• Tvarus sprendimas kuriant žalią ir švarią ateitį dėl mažų energijos sąnaudų šalnų laikotarpiu.

• Tvirta išorinė kabelio izoliacija (atspari oro sąlygoms ir UV spinduliams)

Ekologiškas (neišmetantis CO2) ir tvarus ilgalaikis sprendimas. Itin ekonomiškas dėl mažo energijos sunaudojimo šalnų laikotarpiu.

• Apsaugota nuo cheminių trąšų.

• Ypač didelė traukimo jėga (specialūs traktoriai važiuoja vynuogynuose ir daužo vaisius).

• Tikslus galios dizainas (W) pagal konkrečius poreikius.

• 5 arba 20 metų garantija.

Šildymo sistema gali apsaugoti nuo šalčio TIK pavasarį, kai pumpurai auga, o NE žiemą!

4 Naudojimo vadovas · Vynuogynų apsauga nuo šalčio · ©DEVI

2. Sistemos aprašas

Koncepcija apima šildymo kabelio įrengimą palei pagrindinę vynuogių tinklinę vielą.

• Apsauga nuo šalčio pavasarį (2–7 dienas)

• Aplinkos temperatūra yra nuo –2 iki –8 °С

• Labiausiai jautrūs šalčiui vynuogynai yra žemumose / slėniuose (žemai esanti žemė)

100%

Elektrinio šildymo sistema išsprendžia šią problemą: energiją taupančios sistemos, kuriose naudojami elektriniai šildymo kabeliai, apsaugo vynme-

Ramybės būklės pumpuras yra gana atsparus šalčiui – jis gali išgyventi temperatūrai nukritus iki –3,5 °С

(„Pinot Noir“). džius nuo pavasario šalnų daromos žalos. DEVI šildymo kabeliai įrengiami ir pritaisomi prie metalinio laido palei vynuoges. Sistema automatiškai valdoma prie jutiklio prijungtais tempe-

Pumpurui augant, pumpure daugėja

vandens ir jis tampa jautresnis šalčiui;

–1,1 °С šaltis gali jį pažeisti („Pinot

Noir“). ratūros jutikliais.

Siūlome energiją taupantį sprendimą Nešildomi vynmedžiai gali labai pabloginti žydėjimą prarandant pumpurus.

su mūsų elektriniais šildymo kabeliais,

kuris apsaugo vynmedžius nuo šalčio. Uogų skaičius gali sumažėti 3 kartus ar net visai pradingti!

Skirtingoms vynuogių rūšims skirtingai sekasi atlaikyti šalnas.

Priklausomai nuo šildymo lygio, galima sumažinti derliaus nuostolius

. . .

50%

46%

40%

30%

20%

Derliaus nuostoliai, %

10%

šildoma

Nešildoma

Šiek tiek

Bendras vynuogynų elektrinės šildymo sistemos vaizdas

Vidutiniškai

28%

šildoma

16%

Gerai šildoma

13%

šildoma

Veiksmingai

5Naudojimo vadovas · Vynuogynų apsauga nuo šalčio · ©DEVI

3. Sistemos dizainas

• šildymo k

• k

• maitinimo įtampos: nuo +5 % ik

Toliau esančiuose puslapiuose pateikiamas paprastas vynuogynų apsaugos nuo šalčio dizaino vadovas. Pateikiamos su šildymo kabeliais bei termostatais ir priedais susijusios rekomendacijos.

3.1 Šilumos nuostolių apskaičiavimas

Šildymo kabelio (W/m), sumontuoto pagrindinei vynmedžio šakai, linijinė

kiekvienai pagrindinei vynmedžio šakai

galima įrengti 10–20 W/m. išvestis turėtų būti bent jau tokia pati kaip šilumos nuostolių (Q, W/m).

Pavyzdys.

Vieta yra Prancūzijoje, o aplinkos Norint apskaičiuoti šilumos nuostolius ir sistemos dizainą, reikia žinoti:

temperatūra šalnų laikotarpiu yra –8 ° С.

Vynuogių rūšis yra „Pinot Noir“ ir mes

galime išlaikyti +2 °С prie pagrindinės

• mažiausią aplinkos temperatūrą

vynmedžio šakos.

pavasario šalnų laikotarpiu (nuo –2 iki –8 °С);

Pagal pirmiau nurodytus duomenis:

• vynuogių rūšį. Skirtingoms rūšims

reikalinga skirtinga temperatūra (nuo

sis

= Δt

išl.–apl.

· p

+1 iki +5 °С). Temperatūra turi būti suderinta su vynuogyno savininku ir

Δt

išl.–apl.

= t

– t

= +2 – (–8) = 10 °С

išl.

apl.

nurodyta projekto skaičiavimuose;

• vynuogyno eilių ilgį ir skaičių;

= 10 · 1 = 10 W/m

sis

• bendrą galimą vietos apkrovą (kW);

• įtampą (230, 400 V).

Esant vidutinėms oro sąlygoms*, norint padidinti temperatūrą 1 °С reikia maždaug 1 vato galios. Vidutiniškai

* Vidutinės sąlygos: vėjo greitis yra 4–6 m/s. Tačiau tai visada priklauso nuo vietos oro sąlygų!

–

sistemos šilumos nuostoliai, W/m.

sis

. – temperatūros išlaikymas šalia

pagr

vynmedžių, °С.

– aplinkos temperatūra, °С.

apl.

p – išvesties koeficientas, W/(m · °С).

3.2 Sistemos galia

Šiluma, reikalinga vynuogynų apsaugai nuo šalčio, priklauso nuo šių pagrindinių veiksnių:

• oro sąlygų (min. temperatūra, vėjo

greitis, drėgnumas, aukštis virš jūros lygio);

• elektros sistemos duomenų

(įtampa, galia, valdymo poreikiai);

• sistemos galios lūkesčių;

• saugumo veiksnio.

Naudodamiesi ankstesnio pavyzdžio duomenimis galime apskaičiuoti linijinę šildymo kabelio išvestį:

= q

· 1,3

sis

= 10 · 1,3 = 13 W/m

sis

Vis dėlto kai kuriose vietose vėjas pučia bet kuriuo paros metu. Tokiais

atvejais turėsime atsižvelgti į vėjo greitį. Šilumos perdavimo koeficientas turi būti apskaičiuotas pagal vėjo greitį.

Saugumo veiksnys yra labai svarbus

ir priklauso nuo šių parametrų:

abelio atsparumo nuokrypio: nuo +10 % iki –5 %;

abelio ilgio nuokrypio: nuo +2 % iki –2 %;

i –5 %.

Iš viso gali siekti iki 30 %

Vidutinės linijinių išvesčių vertės, atsižvelgiant į skirtingą vėjo greitį:

Vėjas greitis

Linijinė išvestis*

* Atkreipkite dėmesį, kad aukščiau esančioje lentelėje pateiktos vertės apskaičiuojamos neatsižvelgiant į

aukštį virš jūros lygio; „Nusselt“ ir „Prandtl“ kriterijai. Daugiau informacijos: EH@danfoss.com

2 m/s 3 m/s 4 m/s 5 m/s 6 m/s

10,8 W/m 11,4 W/m 14 W/m 16,6 W/m 19,2 W/m

Bendra sistemos galia priklauso nuo vynmedžių eilių skaičiaus bei ilgio ir turi

būti apskaičiuojama norint pasirinkti tinkamos apkrovos įrangą.

= p

· n · L

sis

– bendra sistemos galia, W;

bendr.

– linijinė sistemos išvestis, W/m;

sis

bendr.

= 13 · 10 · 100 = 13 000 vatų

n – vynmedžių eilių skaičius;

Lr – vynmedžių eilių ilgis, m.

6 Naudojimo vadovas · Vynuogynų apsauga nuo šalčio · ©DEVI

3.3 Produkto pasirinkimas

Šiame skyriuje bus parodyta, kaip pasirinkti tinkamą šildymo elementą, valdymo įtaisą ir kokius priedus naudoti montuojant.

Vynuogynų apsaugos nuo šalčio elektrinės šildymo sistemos produktų portfelį sudaro trys pagrindiniai komponentai:

• šildymo elementas – šildymo

kabelis su pastovios galios paruoštais naudoti mazgais ar būgno prekėmis;

DEVI apsaugos nuo šalčio sistemos

gali būti visiškai automatizuotos,

todėl esant šalnoms nereikalingi

lauko darbuotojai.

Taip pat DEVI gamyklose iš anksto

pagamintos maitinimo jungtys

leidžia sutaupyti daug laiko diegiant

apsaugos nuo šalčio sistemas. Dėl

DIN bėgelių konstrukcijos lengva

• reguliatorius su temperatūros jutikliu

prijungti prie elektros spintos.

ar reguliatorius su tiek temperatūros, tiek drėgmės jutikliais;

• tvirtinimo elementai ir priedai.

3.3.1 Šildymo kabelio pasirinkimas

Dauguma kabelių gaminami kaip paruošti šildymo elementai, turintys tam tikrą ilgį, su jungiamuoju maitinimo kabeliu (elektros maitinimo kabeliai) ir sandariomis jungtimis (jungiamosiomis movomis arba galinėmis jungtimis).

Taip pat galima pasirinkti specialias būgno prekes, kurios gali būti pritaikytos konkrečiam projektui.

Pagrindinės taisyklės dėl tinkamo

šildymo kabelio pasirinkimo:

• apskaičiuokite šilumos nuostolius;

• į šilumos nuostolius įtraukite saugos veiksnį (paprastai +30 % arba 1,3);

• išorinė šildymo kabelio izoliacija PRIVALO būti apsaugota nuo UV poveikio;

• patikrinkite tiekiamą įtampą ir pasirinkite tinkamą šildymo kabelį: 230 V arba 400 V;

arba

• pasirinkite produkto tipą: paruošti mazgai ar būgno prekės (paprastai priklauso nuo konkretaus eilių ilgio ir linijinės išvesties).

Šildymo kabelių linijinių išvesčių intervalas vynuogynų apsaugai nuo šalčio paprastai yra 10–20 W/m (vatai linijiniam metui).

Naudoti paruošti šildymo kabeliai

Šiam tikslui siūlomas šildymo kabelis yra itin aukštos kokybės pastovios galios kabelis. Apvalus profilis ir tvirta konstrukcija užtikrina greitą, paprastą ir saugų montavimą įvairiose taikymo srityse.

Gaminys

„DEVIsafe™“ 20T 20

„DEVIsnow™“ 20T

Linijinė išvestis,

W/m

Tipas

Dvigubas

laidininkas

Dvigubas

laidininkas

Šildymo dalis

1 elektros maitinimo kabelis

1 jungiamoji mova

Maksimali

leidžiama

darbinė

temperatūra, °C

60 6.9 XLPE

70 7 FEP

Kabelio

matmenys,

Dviejų laidininkų kabelis

1 galinė mova

Laidininko

izoliacija

Išorinė

izoliacija

PVC,

apsaugota nuo

UV poveikio

PVC,

apsaugota nuo

UV poveikio

Elektros

maitinimo

kabelis

Vienas, 2,3 m

DTCL

Vienas, 2,3 m

DTCL

IP klasė

IPX7

7Naudojimo vadovas · Vynuogynų apsauga nuo šalčio · ©DEVI

Būgno prekės

• Ne paruošti naudoti kabeliai – tik šildymo dalis;

• izoliuoti kabeliai;

• prieš siūlant kabelius klientams; PRIVALOMA atlikti atskirus skaičiavimus, priklausomai nuo kabelio ilgio, linijinės išvesties, įtampos, varžos;

• naudokite apskaičiavimo priemonę, susisiekite su vietos pardavimo atstovu arba adresu EH@danfoss.com.

Būgno prekes galima pritaikyti specialiam projektui, atsižvelgiant į įtampą, reikiamą galią, šildymo kabelio ir elektros maitinimo kabelio ilgį.

Kabelių apskaičiavimo formulės:

L = U / √(p · r) r = U² / (L² · p) p = U² / (L² · r)

kai:

L – šildymo kabelio ilgis (m); U – tiekimo įtampa (V); p – linijinė išvestis (W/m); r – linijinė varža (omai/m).

Šildymo dalis

Gaminys

„DEVIsnow™“ būgno prekės

Linijinė išvestis,

W/m

Atskiras apskai-

čiavimas

Tipas

Dvigubas

laidininkas

Maksimali leidžiama darbinė temperatūra, °C

60 7 FEP

Kabelio matmenys, mm

Laidininko

izoliacija

Išorinė

izoliacija

PVC, apsau-

gota nuo UV

poveikio

Elektros

maitinimo

kabelis

Ne IPX7

IP klasė

Pastaba. Montuotojui / projektuotojui tenka visa atsakomybė už atitinkamų matmenų elektros maitinimo kabelio naudojimą siekiant užtikrinti reikiamą mechaninį atsparumą, atsparumą ugniai ir atsparumą vandeniui, bei už šildymo įrenginio su tinkama išvestimi konkrečiam taikymui naudojimą siekiant išvengti kabelio ar statybinių medžiagų perkaitimo.

Siekiant užtikrinti ilgą tarnavimo laiką, visi kabeliai yra kruopščiai tikrinami, įskaitant varžinio atsparumo, aukštos įtampos ir medžiagų kontrolės testus, kad būtų užtikrinta kokybė.

Kaip naudotis toliau pateikiama lentele?

Atsižvelgiant į žinomą minimalią apsaugos temperatūrą, galima pasirinkti linijinę kabelio išvestį,

3. raskite tinkamą įtampą (pvz., 400 V);

4. pasirinkite varžą (pvz., 1519 omai/m);

5. sekite vertikalia ir horizontalia linijomis, kol jos susidurs.

įtampą ir varžą (ir priešingai): Galimi būgno prekių sprendimai jau pateikti toliau esančioje lentelėje. Kabelių ilgiai priklauso nuo aplinkos temperatūros, linijinės išvesties ir įtampos. Visada kreipkitės į techninį skyrių, kad patikrintumėte savo skaičiavimus.

Aprašymas

„DEVIsnow“ 9,36 omai/m 9.36 27 46 25 44 24 41 23 39 22 38 21 36 20 35 19 34

„DEVIsnow“ 4,19 omai/m 4.19 40 69 37 65 36 62 34 59 32 56 31 54 30 52 29 50

„DEVIsnow“ 2.368 omai/m 2.368 53 92 50 87 47 82 45 78 43 75 41 72 40 69 39 67

„DEVIsnow“ 1.519 omai/m 1.519 66 115 62 108 59 103 56 98 54 94 52 90 50 87 48 84

„DEVIsnow“ 1.057 omai/m 1.057 79 138 75 130 71 123 67 117 65 112 62 108 60 104 58 100

„DEVIsnow“ 0.735 omai/m 0.735 95 165 89 156 85 148 81 141 77 135 74 129 72 125 69 120

„DEVIsnow“ 0.567 omai/m 0.567 108 188 102 177 97 168 92 160 88 153 85 147 82 142 79 137

„DEVIsnow“ 0.451 omai/m 0.451 121 211 114 199 108 188 103 180 99 172 95 165 92 159 88 154

„DEVIsnow“ 0.367 omai/m 0.367 134 233 127 220 120 209 114 199 110 191 105 183 101 176 98 170

„DEVIsnow“ 0.257 omai/m 0.257 160 279 151 263 143 250 137 238 131 228 126 219 121 211 117 204

„DEVIsnow“ 0,19 omai/m 0.19 187 324 176 306 167 290 159 277 152 265 146 255 141 245 136 237

„DEVIsnow“ 0.146 omai/m 0.146 213 370 201 349 190 331 181 316 174 302 167 290 161 280 155 270

„DEVIsnow“ 0.115 omai/m 0.115 240 417 226 393 214 373 204 356 196 341 188 327 181 315 175 305

„DEVIsnow“ 0.092 omai/m 0.092 268 466 253 440 240 417 229 398 219 381 210 366 203 352 196 341

„DEVIsnow“ 0,07 omai/m 0.07 307 535 290 504 275 478 262 456 251 436 241 419 232 404 224 390

„DEVIsnow“ 0.055 omai/m 0.055 347 603 327 569 310 539 296 514 283 492 272 473 262 456 253 440

Varža

(omai/m)

–3 °С –4 °С –5 °С –6 °С –7 °С –8 °С –9 °С –10 °С

Kabelio ilgis esant 8 W/m

(–3 °С)

230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V

1. viršutinėje lentelės juostoje raskite minimalią apsaugotą temperatūrą (pvz., –4 °С);

2. pasirinkite tinkamą linijinę kabelio išvestį pagal šilumos nuostolių apskaičiavimą (pvz., 9 W/m);

Minimali apsaugos temperatūra

Kabelio ilgis esant 9 W/m

(–4 °С)

Kabelio ilgis

esant 10 W/m

(–5 °С)

Kabelio ilgis

esant 11 W/m

(–6 °С)

Kabelio ilgis

esant 12 W/m

(–7 °С)

Kabelio ilgis

esant 13 W/m

(–8 °С)

Kabelio ilgis

esant 14 W/m

(–9 °С)

Kabelio ilgis

esant 15 W/m

(–10 °С)

Lentelę galima naudoti priešingai – pagal ilgį, įtampą ir linijinę išvestį galima rasti tinkamą šildymo kabelį iš asortimento.

8 Naudojimo vadovas · Vynuogynų apsauga nuo šalčio · ©DEVI

3.3.2 Termostatai / reguliatoriai

Temp. sensor

Twin conductor cable 230 VTwin conductor cable 230 V

Temp. sensor

Twin conductor cable 400 VTwin conductor cable 400 V

400 V AC

Termostatuose ir reguliatoriuose yra visas apsaugos nuo šalčio sistemų valdymo funkcijų rinkinys. Tai daugiafunkcis ir temperatūros valdymo derinys.

Produktų asortimentas skirtas apsaugos nuo šalčio sistemoms, įskaitant:

• paprastus elektroninius termostatus;

• skaitmeninius reguliatorius.

Paprastų elektroninių termostatų

linija, kurią galima montuoti elektros spintose su DIN bėgelio tvirtinimu. Norint išmatuoti ir valdyti norimą temperatūrą, reikia naudoti laidinį jutiklį (yra komplekte) arba išorinį patalpos / lauko oro jutiklį. Termostatas turi būti montuojamas per automatinį išjungiklį, atjungiantį visus polius. Jis turi LED indikatorių, kuris rodo budėjimo (žalia šviesa) arba šildymo (raudona šviesa) režimus.

arba

Norint valdyti paprastas arba mažos galios (mažiau nei 3000 vatų) sistemas, kaip standartinį sprendimą rekomenduojama naudoti paprastus termostatus.

Šiais tikslais galima naudoti „DEVIreg™ 330“ (nuo +5 iki +45 °C) ir „DEVIreg™ 330“ (nuo –10 iki +10 °C).

Laidiniai jutikliai turėtų būti sumontuoti pagal konkrečius projekto duomenis Vienai šildomai zonai reikia naudoti ne mažiau kaip vieną jutiklį (gali būti viena vynuogyno eilė arba kelios eilės, priklausomai nuo lauko dydžio ir vietos). Jei jums reikia techninės pagalbos, visada galite kreiptis į vietos pardavimo atstovą arba adresu EH@danfoss.com.

Toliau pateikiamos bazinės termostato jungtys.

Termostato jungtis naudojant dviejų laidininkų

kabelius (maks. 3680 W / 230 V).

Temperatūros jutiklis

Saugiklis

Connection

Jungiamoji

mu End mu End mu

mova

Fuse

Connection

Jungiamoji

mu

Galinė mova Galinė mova

mova

Termostatų jungtys naudojant dviejų laidininkų

kabelius (400 V) per kontaktorių.

Temperatūros jutiklis

Connection

Jungiamoji

mu End mu End mu

mova

L1 L2 L3 N PE

Fuse

Saugiklis

QF2

Fuse

Saugiklis

contactor

kontaktorius

Connection

Jungiamoji

mu

Galinė mova Galinė mova

mova

Viengubas laidininko kabelis, 230 V Viengubas laidininko kabelis, 230 V

Viengubas laidininko

Jei norite gauti daugiau prijungimo schemų, susisiekite adresu EH@danfoss.com.

kabelis, 400 V

Viengubas laidininko

kabelis, 400 V

Skaitmeninių reguliatorių linija

turi specialių funkcijų, kurias galima užprogramuoti skirtingiems tikslams.

„DEVIreg™ Multi“ yra 7 kanalų elektroninis programuojamas reguliatorius, įrengiamas ant DIN bėgelių.

Kiekvieną kanalą galima atskirai nustatyti naudojant tris valdymo režimus su: temperatūros jutiklio, galios reguliavimo be jutiklio proporcingai pagal laiką ir rankinio įjungimo / išjungimo su laiko apribojimu.

Pagrindinės funkcijos:

• 3 valdymo režimai:

- su temperatūros jutikliu;

- reguliavimas proporcingai pagal laiką;

- rankinis įjungimas / išjungimas su laiko apribojimu;

• 7 kanalų reguliatorius;

• DIN bėgelis;

• Modbus sąsaja BMS valdymui;

• kabelio gedimo stebėjimas (aliarmas);

• platus temperatūrų diapazonas.

ir (arba)

Toliau pateikiamos bazinės termostato jungtys.

Termostatų jungtys naudojant dviejų laidininkų kabelius (230 V).

Saugiklis

Galia

…

Up to 7

Iki 7

arba

…

Up to 7

Iki 7

AliarmasKanalas #1 Kanalas #2 Kanalas #3 Kanalas #4 Kanalas #5 Kanalas #6 Kanalas #7

Dviejų laidininkų kabelis, 230 V

Jei norite gauti daugiau prijungimo schemų, susisiekite adresu EH@danfoss.com.

galinė mova

Laidinis temperatūros jutiklis

Įrenginio įjungimas / išjungimas

jungiamoji mova

Aliarmas Aliarmas

„ECL Comfort 310“ yra elektroninis temperatūros reguliatorius su oro kompensavimu. Šildymo sistema su oro kompensavimu padidina komforto lygį ir sutaupo energijos.

Pagrindinės funkcijos ir privalumai:

• lengvai montuojama;

• optimizuotas veikimas;

Sąsajos pavyzdys:

• lengvos modifikacijos;

• aliarmo funkcija;

• skirtingos konfigūracijos;

• sistemos apžvalga visą parą;

• galimybė registruoti atskirų jutiklių žurnalą;

• nuotolinis valdymas;

• montavimui ant sienos ir DIN bėgelio.

Gaminys

„DEVIreg™“ 330 (nuo –10 iki +10 °С)

„DEVIreg™“ 330 (nuo +5 iki +45 °С)

„DEVIreg™ Multi“

„ECL Comfort 310“ 4 (du CO ir du NC) Laidinis

Varžinė apkrova

esant 230 V, amperai

16 Laidinis Nuo –10 iki +10 ±0,2 Ne IP20 DIN strypas

10 (2 kanalai)

6 (5 kanalai)

Jutiklio tipas

Laidinis / orinis

pasirenkamas

Laidinis / orinis

pasirenkamas

Temperatūrų

diapazonas, °С

Nuo +5 iki +45 ±0,2 Ne IP20 DIN strypas

Nuo –50 iki

+200

Nuo –50 iki

+200

Histerezė, °С BMS IP klasė Montavimas

±0,2…9 Taip IP40 DIN strypas

3.3.3 Priedai

EVI asortimente yra visi reikalingi priedai, skirti tvirtinti, matuoti ir jungti, siekiant suteikti visą projekto specifikaciją.

Laidų fiksatoriai Laidiniai jutikliai Orinis jutiklis Plastikinis vamzdis

Plastikiniai fiksatoriai, skirti tvirtinti šildymo kabelius.

Kabelių užbaigimo

remonto rinkinys

Laidiniai jutikliai skirtingam temperatūrų diapazonui.

Šildymo kabelio į

elektros maitinimo

kabelį remonto rinkinys

Norėdami rasti visus priedus, žr. produktų katalogą arba apsilankykite adresu www.devi.com.

Lauko orinis jutiklis su IP44 Plastikinis vamzdis laidiniams

Šildymo kabelio į

šildymo kabelį remonto

rinkinys

jutikliams

Šildymo kabelio į elektros

maitinimo kabelį / šildymo

kabelį remonto rinkinys

Taip Ant sienos

DTCL elektros maitinimo

kabeliai

Galima užsakyti skirtingų skersmenų ir konstrukcijos elektros maitinimo kabelius

„DEVIcrimp™“ CS-2C

montavimo rinkinys dk

2 laid.

Pastaba. Visada naudokite tik autorizuotus priedus! Daugiau informacijos rasite produktų kataloge arba susisiekę adresu EH@danfoss.com.

„DEVIcrimp™“, skirtas

„DEVIsnow™“

„DEVIcrimp™“ mont./

remonto rinkinys 2 laid.

CS-2A / CS-2B

Remonto rinkinio kabeliai 2 laid.

Betonas / støbesæt

3.4 Montavimo vadovas

Pasirinkus gaminį, reikia atlikti tinkamą montavimo procedūrą. Montuodami metu visada laikykitės šių taisyklių:

• Šildymo kabelis turi būti

sumontuotas ant metalinės vielos šalia pagrindinės vynuogių šakos – kuo arčiau pumpurų yra kabelis, tuo daugiau šilumos jis suteiks pumpurams;

• viena kabelių linija vienai

vynuogyno eilei. Visi kabeliai turi būti sujungti lygiagrečiai;

1. Pritaisykite vieną šildymo kabelių liniją prie metalinio laido plastikiniais fiksatoriais.

• šildymo kabelį galima pritaisyti plastikiniais fiksatoriais;

• atstumas tarp kabelio ir vynmedžio šakos turi būti 0–4 cm;

• valdymo sistema turi turėti temperatūros jutiklius (laidinius jutiklius);

• Įrenkite jutiklius ten, kur temperatūra, manoma, bus tipinė visoje įrengimo vietoje. Jei termostatui / reguliatoriui reikalingi 2 jutikliai, įrenkite juos numatomose ribinės temperatūros vietose (šalčiausioje ir karščiausioje);

• laidiniai jutikliai turi būti sumontuoti plastikiniame vamzdyje (siekiant išvengti tiesioginio saulės spindulių kontakto) šalia pagrindinės vynuogių šakos;

• reikia įrengti aliarmą, kad būtų tikrinami visi kabeliai, kuriuos gali pažeisti vynuogių pjovimo įrankiai, traktoriai ir t. t.

2. Šildymo kabeliai turi būti prijungti prie termostato / reguliatoriaus pagal vietos normas ir taisykles. Visą techninę informaciją apie jungtis gausite susisiekę adresu EH@danfoss.com.

3. Įstatykite laidinį jutiklį į plastikinį vamzdį ir padėkite jį šalčiausioje vietoje šalia pagrindinės vynuogių šakos.

4. Primygtinai rekomenduojama įrengti signalizacijos sistemą, kad būtų galima tikrinti kabelių vientisumą realiuoju laiku ir prieš šalnų sezoną.

Tada galėsite naudotis patikima apsaugos nuo šalčio šildymo sistema, kuri užtikrins stabilų derlių.

4. Saugumo instrukcija

Šildymo kabeliai visada turi būti montuojami laikantis vietinių reikalavimų ir kabelių montavimo taisyklių bei atsižvelgiant į šiose instrukcijose pateikiamus nurodymus.

Prieš montavimą ir priežiūrą išjunkite visas elektros grandines.

Reikalinga liekamosios srovės įrenginio (RCD) apsauga. RCD srovė turi būti iki 30 mA.

Kiekvieno šildymo kabelio ekranas turi būti prijungtas prie įžeminimo, laikantis vietinių elektros instaliacijos taisyklių.

4.1 KĄ DARYTI

• Montuodami kabelį ir termostatą / reguliatorių, visada vadovaukitės vietos teisės aktais ir atitinkamais vadovais.

• Nepamirškite užpildyti garantinio sertifikato, kuriame yra reikalinga informacija, nes antraip jis negalios.

• Atidžiai atlikite montavimo procedūrą; perkrautas kabelis gali sugesti.

• Kilus abejonėms, informacijos ieškokite vadove arba kreipkitės į vietos DEVI skyrių.

• Įsitikinkite, kad kabelis tinkamai pritvirtintas atsižvelgiant į vadovą.

Šildymo kabeliai turi būti prijungti per jungiklį, kuris gali atjungti visas jungtis.

Šildymo kabeliams turi būti parinkti tinkamo dydžio saugikliai arba automatiniai išjungikliai (pagal vietinius įstatymus).

Niekada neviršykite didžiausios leistinos šilumos galios (W/m²).

Primygtinai rekomenduojama naudoti šildymo kabelį kartu su atitinkamu termostatu, kad būtų išvengta perkaitimo.

• Įsitikinkite, kad įspėjamosios etiketės ir lipdukai (galbūt juostelės) su įspėjamuoju tekstu naudojami informuoti apie šildymo kabelį;

• Norint užtikrinti geriausią sistemos veikimą ir išvengti gedimų, būtina laikytis montavimo aprašymų.

Apie sumontuotą šildymo kabelį būtina informuoti aplinkinius, prie saugiklių dėžutės ir paskirstymo skydo pritvirtinant įspėjamuosius ženklus arba prie elektros jungčių tvirtinimo vietų ir (arba) palei grandinę pritvirtinant aiškiai matomus žymėjimus (užrašus); tai turi būti nurodoma visoje elektros įrangos dokumentacijoje po įrengimo.

• Norint užtikrinti geriausią sistemos veikimą, itin svarbu apskaičiuoti teisingus šilumos nuostolius. Naudojant šias žinias galima pasirinkti tinkamos galios kabelį.

• Iš anksto suplanuokite kiekvieną apsaugos nuo šalčio sistemos montavimo etapą ir tvirtinimo tašką ir įsitikinkite, kad maršrutas yra tinkamas ir įmanomas.

• Užtikrinkite, kad jutikliai prijungti atsižvelgiant į atitinkamą montavimo vadovą ir (arba) taikymo vadovą.

4.2 KO NEDARYTI

• Niekada nemontuokite be termostato / reguliatoriaus.

• Niekada nemontuokite kabelių ten, kur negalima išsklaidyti šilumos, net ir naudojant savireguliuojantį kabelį galia niekada netaps lygi nuliui ir kabelis gali perkaisti.

• Niekada neleiskite neautorizuotiems darbuotojams įrengti reguliatorių / termostatų ar šildymo elementų.

• Niekada nenaudokite neautorizuotų priedų.

• Niekada nenaudokite mūsų produktų (kabelių, reguliatorių, jutiklių ir t. t.) už nurodyto temperatūrų diapazono ribų.

5. Susijusios istorijos

https://devi.danfoss.com/en/case-stories/?page=1

6. Techninė pagalba

Elektrinio šildymo komanda siūlo vertingą pagalbą profesionalams rengiant naujus projektus.

Mes:

• padedame apskaičiuoti elektrinę šildymo sistemą;

• padedame parengti projektų brėžinius;

• padedame parengti medžiagų sąrašą;

• teikiame rekomendacijas dėl įrengimo ir sistemos valdymo;

• siūlome techninius mokymus.

Norėdami patikslinti įvairių taikymo būdų projekto duomenis, naudokite šias techninių užklausų formas, įrašykite savo specifikacijas ir nusiųskite jas adresu: EH@danfoss.com

https://devi.danfoss.com/en/support/

08098014 & AB392433138239lt-LT0102 | 22.11.2021

Intelligent solutions with lasting eﬀect

Visit devi.com

Danfoss Vynuogynų apsauga nuo šalčio Application guide [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual
