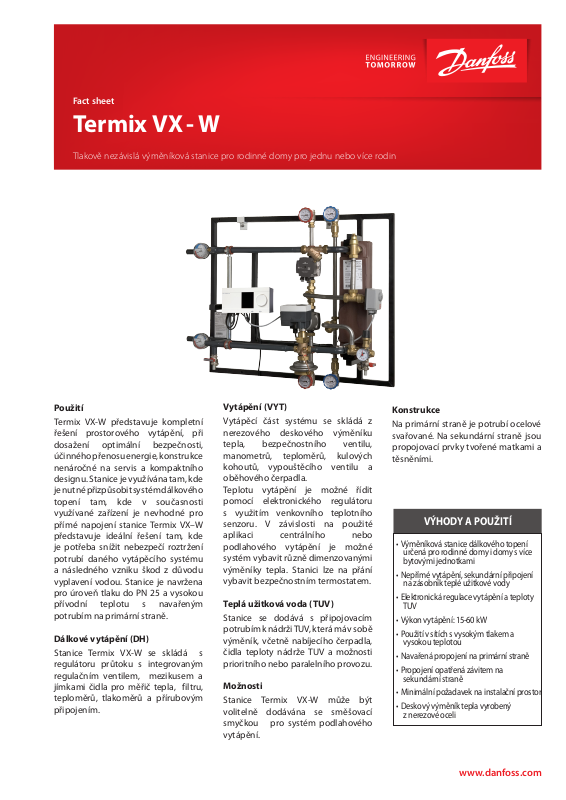

Fact sheet
Termix VX - W
Tlakově nezávislá výměníková stanice pro rodinné domy pro jednu nebo více rodin
Použití
Termix VX-W představuje kompletní řešení prostorového vytápění, při dosažení optimální bezpečnosti, účinného přenosu energie, konstrukce nenáročné na servis a kompaktního designu. Stanice je využívána tam, kde jenutnépřizpůsobitsystémdálkového topení tam, kde v současnosti využívané zařízení je nevhodné pro přímé napojení stanice Termix VX–W představuje ideální řešení tam, kde je potřeba snížit nebezpečí roztržení potrubí daného vytápěcího systému a následného vzniku škod z důvodu vyplavení vodou. Stanice je navržena pro úroveň tlaku do PN 25 a vysokou přívodní teplotu s navařeným potrubím na primární straně.
Dálkové vytápění (DH)
Stanice Termix VX-W se skládá s regulátoru průtoku s integrovaným regulačním ventilem, mezikusem a jímkami čidla pro měřič tepla, filtru, teploměrů, tlakoměrů a přírubovým připojením.
Vytápění (VYT)
Vytápěcí část systému se skládá z nerezového deskového výměníku tepla, bezpečnostního ventilu, manometrů, teploměrů, kulových kohoutů, vypouštěcího ventilu a oběhového čerpadla.
Teplotu vytápění je možné řídit pomocí elektronického regulátoru s využitím venkovního teplotního senzoru. V závislosti na použité aplikaci centrálního nebo podlahového vytápění je možné systém vybavit různě dimenzovanými výměníky tepla. Stanici lze na přání vybavit bezpečnostním termostatem.
Teplá užitková voda (TUV)
Stanice se dodává s připojovacím potrubím k nádržiTUV, která má v sobě výměník, včetně nabíjecího čerpadla, čidla teploty nádrže TUV a možnosti prioritního nebo paralelního provozu.
Možnosti
Stanice Termix VX-W může být volitelně dodávána se směšovací smyčkou pro systém podlahového vytápění.
Konstrukce
Na primární straně je potrubí ocelové svařované. Na sekundární straně jsou propojovací prvky tvořené matkami a těsněními.
VÝHODY A POUŽITÍ
•Výměníková stanice dálkového topení určená pro rodinné domy i domy s více bytovými jednotkami
•Nepřímé vytápění, sekundární připojení na zásobník teplé užitkové vody
•Elektronická regulace vytápění a teploty TUV
•Výkon vytápění: 15-60 kW
•Použití v sítích s vysokým tlakem a vysokou teplotou
•Navařená propojení na primární straně
•Propojení opatřená závitem na sekundární straně
•Minimální požadavek na instalační prostor
•Deskový výměník tepla vyrobený
z nerezové oceli
www.danfoss.com
SCHÉMA OKRUHU – PŘÍKLAD
|
|
A |
DeskovývýměníkteplaVYT |
|
|
|
D |
NádržTUV |
|
|
Připojení expanzní |
F |
Elektronickýregulátor |
|
|
1 |
Kulovýkohout |
||
|
nádoby |
|||
DH |
|
2 |
Zpětnýventil |
|
VYT |
4 |
Bezpečnostníventil |
||
přívod |
||||
přívod |
9 |
Filtr |
||
|
||||
|
|
10 |
Oběhovéčerpadlo |
|
DH |
VYT |
13 |
Nabíjecíčerpadlo |
|
odvod |
odvod |
14 |
Jímkačidla,měřidlotepla |
|
|
|
16 |
Venkovníčidlo |
|
|
|
18 |
Teploměr |
|
|
|
19 |
ČidloteplotyÚT |
|
|
Přívod do nádrže TUV |
20 |
Plnicí/vypouštěcíventil |
|
|
21 |
Budeobjednánosamostatně |
||
|
|
|||
|
|
26 |
Manometr |
|
|
Odvod z nádrže TUV |
27 |
Pohonsbezpečnostnífunkcí |
|
|
30 |
Regulátorprůtokusregulačnímventilem |
||
|
|
|||
|
|
41 |
Mezikus,měřičtepla |
|
|
|
44 |
Ponornéčidlo |
|
|
|
48 |
Odvzdušnění,manuální |
|
|
|
49 |
Termostatsbezpečnostnímprovozem |
Technické parametry: |
|
Nominální tlak: |
PN 25 |
Teplota přívodu DH: |
Tmax = 150 °C |
Pájecí materiál (HEX): |
Měď |
Hmotnost včetně pláště: 35-40 kg (včetně obalu)
Rozměry (mm): |
|
Bez pláště: |
V 760 x Š 970 xH320 |
Připojení:
1Přívod dálkové topení (DH)
2Odvod dálkové topení (DH)
3Nádrž TUV (TUV) odvod vytápění
4Vytápění (VYT) odvod vytápění
5Nádrž TUV (TUV) přívod vytápění
6Vytápění (VYT) přívod vytápění
Pohled shora zpravaPohled
Propojovací rozměry:
DH: |
DN 20 (příruba) |
VYT + TUV: |
G ¾” (vnitřní závit) |
Možné rozšíření:
•Směšovací okruh s třícestným regulačním ventilem
•Bezpečnostní termostat s magnetickým ventilem pro směšovací okruh
•Samostatný teploměr
•Samostatný manometr s kulovým kohoutem
•Samostatný motorizovaný ventil a regulátor diferenčního tlaku
•Kulové kohouty nebo navařovací připojení na přívodu a odvodu DH
•Izolace
VYTÁPĚNÍ: PŘÍKLADY VÝKONŮ
|
Vytápění |
Topný okruh |
Topný okruh |
Tlaková ztráta |
Průtokové množství |
|
|
Primární |
Sekundární |
Primární |
Sekundární |
||
Typ stanice |
Výkon |
|||||
°C |
°C |
kPa |
l/h |
|||
|
kW |
|||||
|
|
|
|
|
||
|
|
|
|
|
|
|
VX-W-1 |
15 |
130/51 |
50/70 |
50 |
689 |
|
23 |
130/51 |
50/80 |
50 |
699 |
||
|
||||||
VX-W-2 |
20 |
130/51 |
50/70 |
50 |
920 |
|
30 |
130/51 |
50/80 |
50 |
909 |
||
|
||||||
VX-W-3 |
24 |
130/51 |
50/70 |
50 |
1090 |
|
36 |
130/51 |
50/80 |
50 |
1090 |
||
|
||||||
VX-W-4 |
32 |
130/51 |
50/70 |
50 |
1455 |
|
49 |
130/51 |
50/80 |
50 |
1455 |
||
|
