Danfoss VX Solo II Operating guide [de]

Montage- und Betriebsanleitung
VX Solo II
VX Solo II VX Solo II H VX Solo II H2 VX Solo II HWP VX Solo II HWS
VX Solo II HWS VX Solo II H2WP VX Solo II H2WS VX Solo OP
1.0 Inhaltsverzeichnis
1.0 Inhaltsverzeichnis ....................................................................................................................................................................................................................1
2.0 Sicherheitshinweise .................................................................................................................................................................................................................2
3.0 Lagerung und Handhabung .................................................................................................................................................................................................2
4.0 Entsorgung .................................................................................................................................................................................................................................2
5.0 Schaltplan - Beispiele ..............................................................................................................................................................................................................3
6.0 Hauptkomponente ............................................................................................................................................................................................................... 12
6.1 VX Solo II (T°C 200u) - 1 HE circuit + primärseitig angeschlossener Trinkwarmwasserspeicher ....................................................... 12
6.2 VX Solo II H (ECL 210/A230.1a) - 1 Heizkreis ......................................................................................................................................................... 13
6.3 VX Solo II H2 (ECL 210/A260.1d) -2 Heizkreis ....................................................................................................................................................... 14
6.4 VX Solo II HWP (ECL 210/A237) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher ................................... 15
6.5 VX Solo II HWS (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher ......................... 16
6.6 VX Solo II HWS (ECL 210/A247.1c) - 1 Heizkreis + Mischkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher 17
6.7 VX Solo II H2WP (ECL 210/A260.1d) - 2 Heizkreise + primärseitig angeschlossener Trinkwarmwasserspeicher ........................ 18
6.8 VX Solo II H2WS (ECL 310/A367.1d) - 2 Heizkreise + sekundärseitig angeschlossener Trinkwarmwasserspeicher ................... 19
6.9 VX Solo OP (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher ................................ 20
7.0 Montage ................................................................................................................................................................................................................................... 21

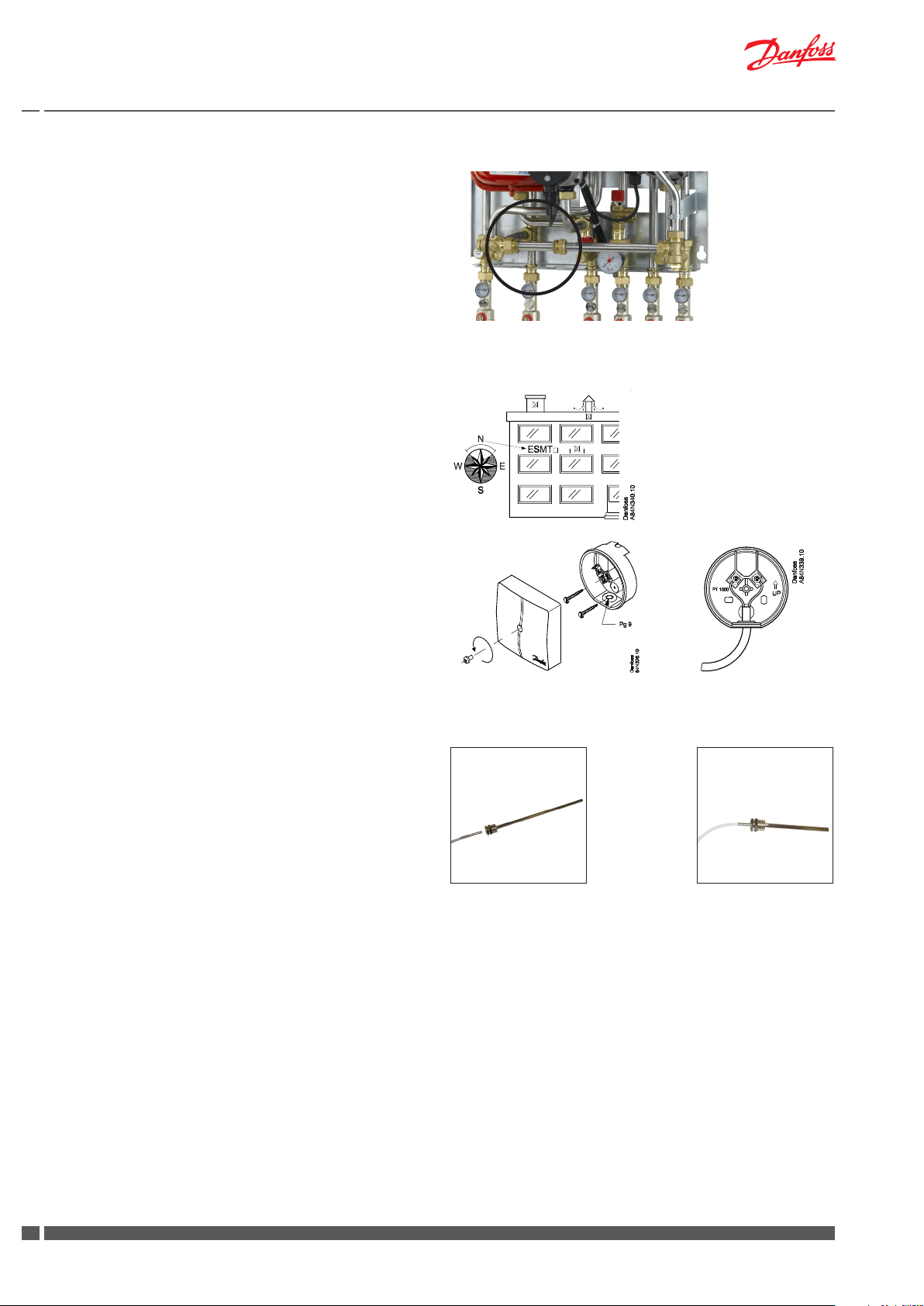

7.5 Montage von Außentemperaturfühler (S1) ......................................................................................................................................................... 22
8.0 Befüllen, Inbetriebnahme .................................................................................................................................................................................................. 23

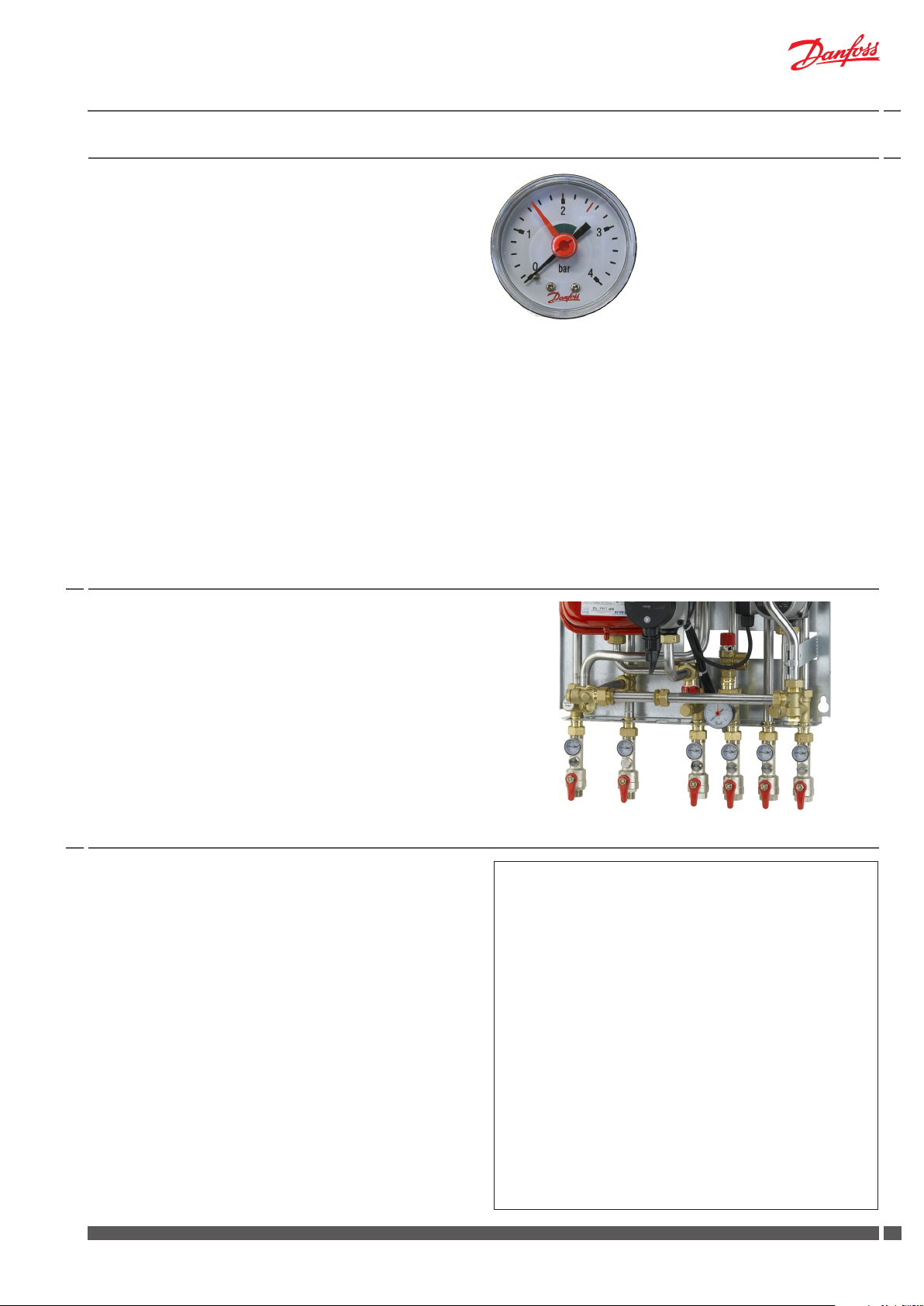

9.0 Manometer und Wassernachfüllen.................................................................................................................................................................................23
10.0 Elektro-Anschluss.................................................................................................................................................................................................................. 23
11.0 Beschreibung von VX Solo II Variante ............................................................................................................................................................................ 24
11.1 VX Solo II (T°C 200u) .................................................................................................................................................................................................... 24
11.5 VX Solo II HWS (ECL 210/A237.1a) ......................................................................................................................................................................... 34
11.6 VX Solo II HWS (ECL 210/A247.1c) ......................................................................................................................................................................... 37
11.7 VX Solo II H2WP (ECL 210/A260.1d) ...................................................................................................................................................................... 40
11.8 VX Solo II H2WS (ECL 310/A367.1d) ...................................................................................................................................................................... 43
12.0 Umwälzpumpe ...................................................................................................................................................................................................................... 48
13.0 Wartung .................................................................................................................................................................................................................................... 50
14.0 Fehlersuche .............................................................................................................................................................................................................................51
15.0 Gutachten ................................................................................................................................................................................................................................ 55
Danfoss District Energy VI.GP.P1.03 DKDHR
1
Montage- und Betriebsanleitung VX Solo II
2.0 Sicherheitshinweise
Instruktion
Bitte lesen Sie die Hinweise dieser Betriebsanleitung vor Einbau und Inbetriebnahme dieser Station sorgfältig durch. Für Schäden und Störun­gen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, übernimmt der Hersteller keine Haftung. Bitte lesen und befolgen Sie diese Hinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Bei Überschrei­tung der empfohlenen zugelassenen Betriebsparameter kann sich das Risiko für Sach- und Personenschaden beträchtlich verstärken. Installation, erste Inbetriebnahme und Wartungsarbeiten dürfen nur von qualizierten und autorisierten Personen durchgeführt werden (sowohl Heizungs- als auch Elektrizitätsarbeiten).
Energiequelle
Die Station ist grundsätzlich für Fernwärme als primäre Versor-gung­squelle ausgelegt. Andere Energiequellen können jedoch auch verwen­det werden soweit die Betriebsbedingungen es zulassen und jederzeit mit Fernwärme vergleichbar sind.
Anwendung
Die Station ist allein auf den Betrieb mit Wasser oder einem Wasser­Glykol-Gemisch (maximal 40%) ausgelegt, und andere Heizmedien dürfen nicht verwendet werden. Die Station an die Hausinstallation in einem Frostfreiem Raum an­schließen, wo die Temperatur 50°C nicht übersteigt und die Luftfeuchtig­keit 80% nicht übersteigt. Die Station nicht zudecken, nicht einmauern oder auf andere Weise den Zutritt blockieren.
Materialauswahl
Verwenden Sie nur Materialien gemäß den örtlichen Vorschriften.
Korrosionsschutz
Die Cloridverbindungen des Fliessmediums sollen maximum 300 mg/l beträgen. Das Risiko für Korrosionsschäden verstärkt sich beträchtlich bei Überschreitung der empfohlenen zugelassenen Chloridverbindungen.
Sicherheitsventil(e)
Einbau von Sicherheitsventil(en) wird empfohlen, jedoch immer gemäß geltenden örtlichen Vorschriften.
Schalldruckpegel
≤ 55 dB.
Anschluss
Eine Unterbrechung der gesamten Energieversorung zu der Station muss jederzeit möglich sein, (hierunter auch Stromzufuhr).
Warnung vor heißen Oberächen
Teile der Fernwärmekompaktstation können heiß werden und kön­nen Verbrennungen verursachen. Seien Sie bitte sehr vorsichtig in nächster Nähe der Fernwärmekompaktstation.
Warnung vor hohem Druck und hoher Temperatur
Die maximale Vorlauftemperatur vom Fernwärmenetz in den Sta­tionen kann 120°C betragen und die Stationen arbeiten mit mit einem maximalen Betriebsdruck von 16 bar, welches Verbrühungs­gefahr sowohl durch Berühren bzw. Austritt heißer Medien verur­sachen kann. Bei Überschreitung der empfohlenen zugelassenen Betriebsparameter kann sich das Risiko für Sach- und Personen­schaden beträchtlich verstärken.
Notsituation
Im Gefahrenfall oder bei Unfällen - Feuer, Leckagen oder ander­en Gefahrenfällen - sind alle Energiequellen zu der Station, wenn möglich, zu unterbrechen und fachmännische Hilfe zu suchen. Bei verfärbtem oder reichendem Trinkwarmwasser sind alle Ab­sperrventile auf der Station zu schließen, das Bedienpersonal nach­weislich zu informieren und einen Fachmann sofort zu rufen.
Warnung vor Transpor tschäden
Vor dem Einbau der Fernwärmekompaktstation ist zu überprüfen, ob die Fernwärmekompaktstation beim Transport beschädigt worden ist. Grosse Das Gerät / die Station immer mit größter Sorg­falt und Vorsicht bewegen.
WICHTIG - Nachspannen
Vor dem Befüllen der Anlage sind alle Verschraubungen und Verbindungen nachzuziehen, als sie sich durch Erschüttungen während des Transports gelöst haben können. Nach Inbetrieb­nahme der Anlage sind ALLE Verschraubungen und Verbindun­gen noch einmal nachzuziehen. (NICHT ÜBERSPANNEN - siehe
Punkt 7.2)
3.0 Lagerung und Handhabung
Lagerung der Fernwärmekompaktstation vor Einbau darf nur in trock­enen und geheitzten Räumen erfolgen. (Luftfeuchtigkeit max. 80% und Lagertemperatur 5-70 °C).
Die Einheiten nicht höher stapelen, als werksseitig ausgeliefert. Einheiten, die in Pappverpackung ausgeliefert werden, sind an den Tragegrien der Verpackung anzuheben. Transport/Umzug über lange Stecken sollte auf Paletten durchgeführt werden. Während und nach dem Auspacken ist der Station an der Rückplatte zu hantieren/anzuheben. Anheben an den Rohren kann Undichtigkeiten verursachen. IMMER nachziehen.
Hantierung
Beim Arbeiten am und mit dem Gerät sind grundsätzlich geeigne­tete Sicherheitsschuhe zu tragen.
4.0 Entsorgung
Verpackungsmaterial gemäß den örtlichen Vorschriften entsorgen.
Die Station besteht aus Materialien, die nicht zusammen mit mit dem Hausmüll entsorgt werden dürfen. Die gesammte Energieversorgung unterbrechen und bitte zerlegen Sie das Produkt zur entsorgung in seine Einzelteile und führen Sie sie gemäß den geltenden örtlichen Vorschrif­ten sortenrein der Entsorgung zu.
2
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
5.0 Schaltplan - Beispiele
5.1 VX Solo II (T°C 200u) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 4 Dierenzdruckregler AVPL 5 Schmutzfänger 7 Absperrventil 8 Umwälzpumpe HE 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 17 Entlüftung 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 30 Thermostat T°C 200
HE Vorlauf
HE Rücklauf
Danfoss District Energy VI.GP.P1.03 DKDHR
33
Montage- und Betriebsanleitung VX Solo II
5.2 VX Solo II H (ECL 210/A230.1a) - 1 Heizkreis
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 7 Absperrventil 8 Umwälzpumpe HE 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A230.1a 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM
HE Vorlauf
HE Rücklauf
4
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
5.3 VX Solo II H2 (ECL 210/A260.1d) - 2 Heizkreise
Liefergrenze
FH Vorlauf
FH Rücklauf
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 8 Umwälzpumpe HE 10 Umwälzpumpe FH 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A260.1d 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat Jumo AT
HE Vorlauf
HE Rücklauf
Danfoss District Energy VI.GP.P1.03 DKDHR
55
Montage- und Betriebsanleitung VX Solo II
5.4 VX Solo II HWP (ECL 210/A237) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
Liefergrenze
Speicher
Speicher Vorlauf
Speicher Rücklauf
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 4 Dierenzdruckregler mit Volumenstrombegrenzung AVPB-F 5 Schmutzfänger 7 Absperrventil 8 Umwälzpumpe HE 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A237 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 29 Elektrischer Stellantrieb AMV 150 30 Durchgangsventil VS2
HE Vorlauf
HE Rücklauf
6
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
5.5 VX Solo II HWS (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
Liefergrenze
Speicher Vorlauf
Speicher Rücklauf
Speicher
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 8 Umwälzpumpe HE 8A Umwälzpumpe Speicher 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A237.1a 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 28 Tauchfühler Danfoss ESMB 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM
HE Vorlauf
HE Rücklauf
Danfoss District Energy VI.GP.P1.03 DKDHR
77
Montage- und Betriebsanleitung VX Solo II
5.6 VX Solo II HWS (ECL 210/A247.1c) - 1 Heizkreis + Mischkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
Liefergrenze
HE Vorlauf
HE Rücklauf
Heizbodenheizung/ Fussbodenheizung
Speicher
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 8A Umwälzpumpe HE 10 Umwälzpumpe Speicher 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A247.1c 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 28 Tauchfühler Danfoss ESMB 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15
Speicher Vorlauf
Speicher Rücklauf
8
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
5.7 VX Solo II H2WP (ECL 210/A260.1d) - 2 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
Liefergrenze
Speicher
Speicher Vorlauf
Speicher Rücklauf
Liefergrenze
FH Vorlauf
FH Rücklauf
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 4 Dierenzdruckregler mit Volumenstrombegrenzung AVPB-F 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 8 Umwälzpumpe HE 10 Umwälzpumpe FH 11 Sicherheitsventil, Heizung 13 Thermometer 14 Manometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A260.1d 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 29 Elektrischer Stellantrieb AMV 13 30 Durchgangsventil VS 2 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat Jumo AT
HE Vorlauf
HE Rücklauf
Danfoss District Energy VI.GP.P1.03 DKDHR
99
Montage- und Betriebsanleitung VX Solo II
5.8 VX Solo II H2WS (ECL 310/A367.1d) - 2 Heizkreise + sekundärseitig angeschlossener Trinkwarmwasserspeicher
FW Vorlauf
FW Rücklauf
Liefergrenze
Speicher Vorlauf
Speicher Rücklauf
FH Vorlauf
FH Rücklauf
Speicher
HE Vorlauf
HE Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 8 Umwälzpumpe HE 8A Umwälzpumpe Speicher 10 Umwälzpumpe FH 11 Sicherheitsventil, Heizung 13 Thermometer 15 Manometer 16 Ausdehnungsgefäß 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 310/A367.1d 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 28 Tauchfühler Danfoss ESMB 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat Jumo AT
10
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
5.9 VX Solo OP (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
Speicher Vorlauf
FW Vorlauf
FW Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung 5 Schmutzfänger 6 Rückschlagventil 7 Absperrventil 11 Sicherheitsventil, Heizung 13 Thermometer 15 Manometer 17 Entlüftung 23 Fühlertasche für WMZ ½“ 24 Passstück für WMZ, 3/4” x 110 mm 25 Regler Danfoss ECL 210/A237.1a 26 Außenfühler Danfoss ESMT 27 Anlegefühler Danfoss ESMC 28 Tauchfühler Danfoss ESMB 29 Elektrischer Stellantrieb AMV 10 30 Volumenstromregler mit Motorstellventil AVQM
HE Vorlauf
Anschl. für Ausdehnungsgefäß
HE Rücklauf
Speicher Rücklauf
Danfoss District Energy VI.GP.P1.03 DKDHR
1111
Montage- und Betriebsanleitung VX Solo II

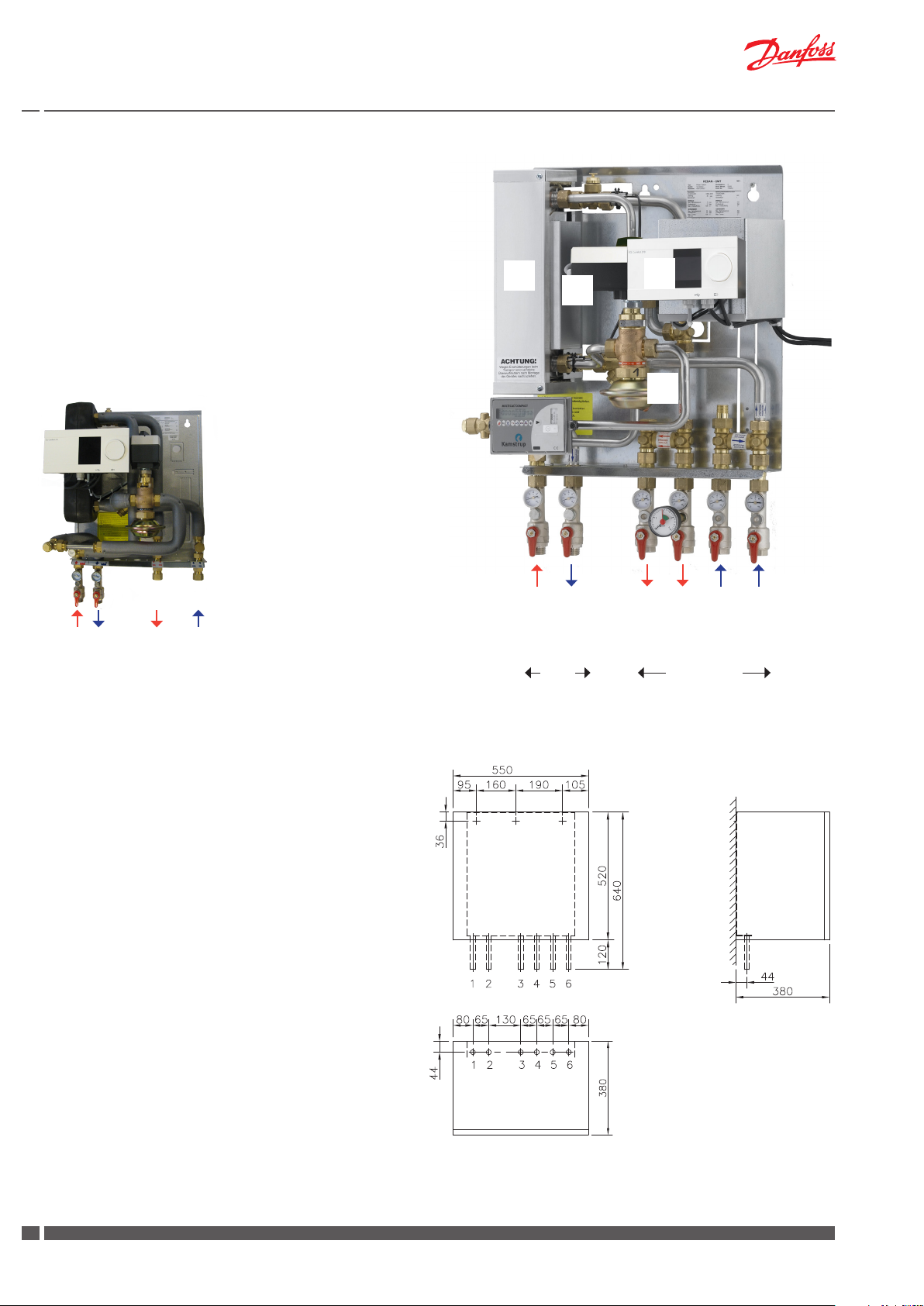

6.0 Hauptkomponente
6.1 VX Solo II (T°C ) - 1 Heizkreis + primärseitig angeschlossener TWW Speicher
1 Plattenwärmeübertrager 4 Dierenzdruckregler 8 Umwälzpumpe, HE 17 Entlüftung 16 Ausdehnungsgefäß 24 Passstück für WMZ 30 Thermostat T°C 200
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
1
17
30
16
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B510 x T345 mm
Maße mit Verkleidung H860 x B550 x T380 mm
24
8
24
FW Vorlauf
FW Rücklauf
Primâr Sekundär
HE Rücklauf
HE Vorlauf
4
Speicher Vorlauf
Speicher Rücklauf
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Speicher Vorlauf 6 Speicher Rücklauf
Wand
Anschlussmaße: FW: G¾ (IG) HE: G¾ (IG)
von oben
12
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
6.2 VX Solo II H (ECL 210/A230.1a) - 1 Heizkreis
1 Plattenwärmeübertrager 8 Umwälzpumpe, HE 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM
1
25
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
24
16
24
FW Vorlauf
FW Rücklauf
Primär Sekundär
29
30
8
HE Vorlauf
HE Rücklauf
Maße:
Maße ohne Verkleidung H860 x B530 x T365 mm
Maße mit Verkleidung H860 x B550 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf
Anschlussmaße: FW: G¾ (AG) HE: G¾ (IG)
von oben
Danfoss District Energy VI.GP.P1.03 DKDHR
Wand
1313
Montage- und Betriebsanleitung VX Solo II

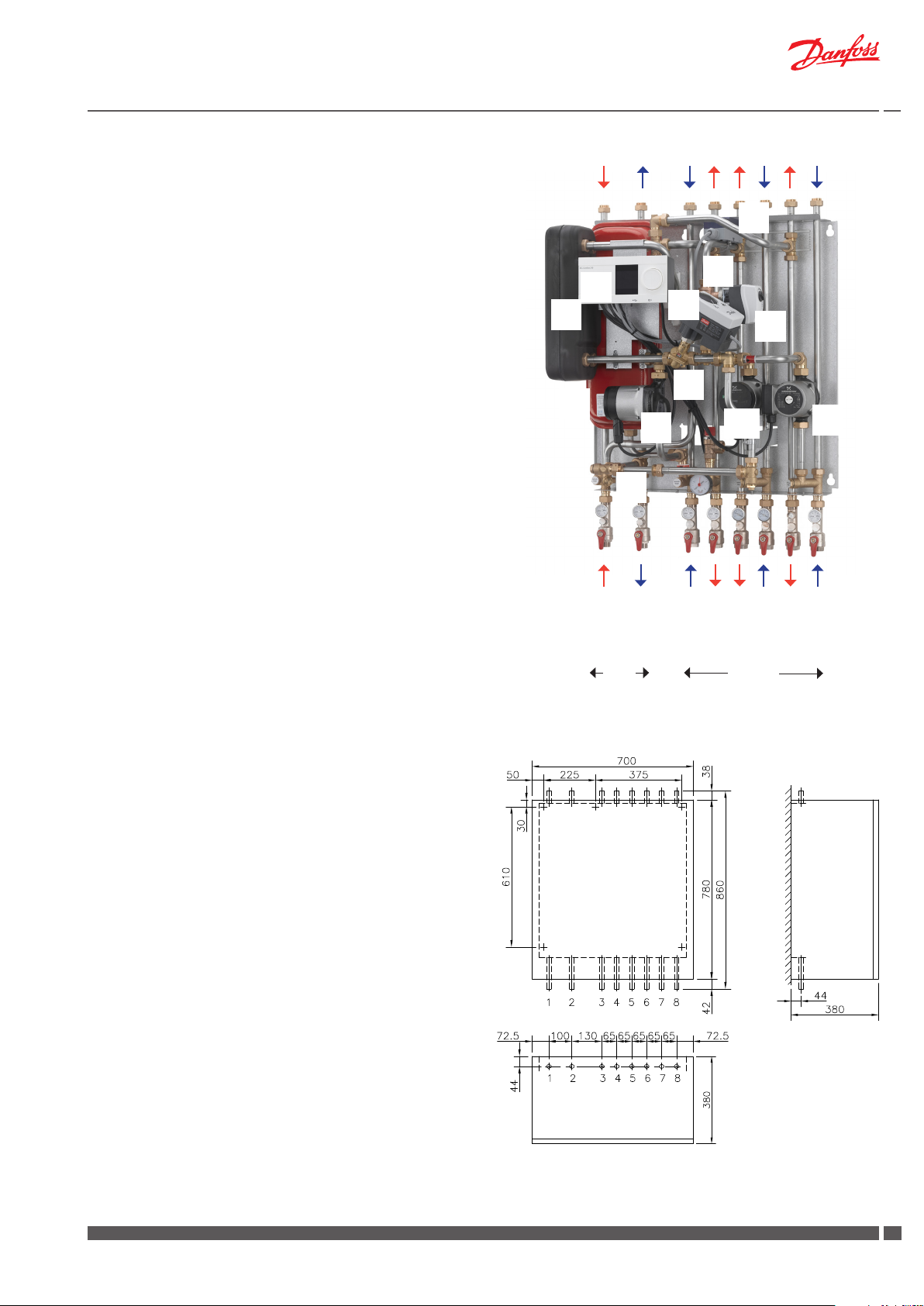

6.3 VX Solo II H2 (ECL 210/A260.1d) -2 Heizkreis
1 Plattenwärmeübertrager 8 Umwälzpumpe, HE 10 Umwälzpumpe, FH 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
57
34
25
33
1
29
30
16
10
8
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B530 x T365 mm
Maße mit Verkleidung H860 x B550 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Fussbodenheizung Vorlauf 6 Fussbodenheizung Rücklauf
24
FW Vorlauf
FW Rücklauf
Primär Seckundär
HE rRücklauf
HE Vorlauf
FH Vorlauf
FH Rücklauf
Anschlussmaße: FW: G¾ (AG) HE + FH: G¾ (IG)
von oben
14
DKDHR VI.GP.P1.03 Danfoss District Energy
Wand
Montage- und Betriebsanleitung VX Solo II
6.4 VX Solo II HWP (ECL 210/A237) - 1 Heizkreis + primärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager 4 Dierenzdruckregler 8 Umwälzpumpe, HE 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 150 30 Durchgangsventil VS 2
Für diese Station ist Anschluß oben oder unten möglich.
1
25
29
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
16
8
24
FW Vorlauf
FW Rücklauf
Primär Sekundär
30
HE Rücklauf
HE Vorlauf
Speicher Vorlauf
4
Speicher Rücklauf
Maße:
Maße ohne Verkleidung H860 x B530 x T365 mm
Maße mit Verkleidung H860 x B550 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Speicher Vorlauf 6 Speicher Rücklauf
Wand
Anschlussmaße: FW + Speicher: G¾ (AG) HE: G¾ (IG)
von oben
Danfoss District Energy VI.GP.P1.03 DKDHR
1515
Montage- und Betriebsanleitung VX Solo II
6.5 VX Solo II HWS (ECL 210/A237.1a) - 1 Heizkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager 8 Umwälzpumpe, HE 8A Umwälzpumpe, Speicher 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM
Für diese Station ist Anschluß oben oder unten möglich.
25
1
29
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B530 x T365 mm
30
16
8
24
FW Vorlauf
FW Rücklauf
Primär Sekundär
HE Rücklauf
HE Vorlauf
Speicher Vorlauf
8A
Speicher Rücklauf
Maße mit Verkleidung H860 x B550 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Speicher Vorlauf 6 Speicher Rücklauf
Wand
Anschlussmaße: FW: G¾ (AG) HE + Speicher: G¾ (IG)
von oben
16
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
6.6 VX Solo II HWS (ECL 210/A247.1c) - 1 Heizkreis + Mischkreis + sekundärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager 8A Umwälzpumpe, Speicher 10 Umwälzpumpe, HE 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 150 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15
25
1
29
34
33
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B530 x T365 mm
30
16
10
24
FW Vorlauf
FW Rücklauf
Primär Sekundär
Speicher Rücklauf
SpeicherE Vorlauf
HE Vorlauf
8A
HE Rücklauf
Maße mit Verkleidung H860 x B550 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Speicher Rücklauf 4 Speicher Vorlauf 5 Heizung (HE) Vorlauf 6 Heizung (HE) Rücklauf
Anschlussmaße: FW: G¾ (AG) HE +Speicher: G¾ (IG)
von oben
Danfoss District Energy VI.GP.P1.03 DKDHR
Wand
1717
Montage- und Betriebsanleitung VX Solo II
6.7 VX Solo II H2WP (ECL 210/A260.1d) - 2 Heizkreise + primärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager 4 Dierenzdruckregler 8 Umwälzpumpe, HE 10 Umwälzpumpe, FH 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
1
16
25
29
30
8
57
34
10
33
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B650 x T365 mm
Maße mit Verkleidung H860 x B700 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Fussbodenheizung (FH) Vorlauf 6 Fussbodenhiezung (FH) Rücklauf 7 Speicher Vorlauf 8 Speicher Rücklauf
24
FW Vorlauf
FW Rücklauf
Primär Sekundär
HE Rücklauf
Wand
HE Vorlauf
4
FH Vorlauf
FH Rücklauf
Speicher Vorlauf
Speicher Rücklauf
SekundärPrimär
Anschlussmaße: FW + Speicher: G¾ (AG) HE +FH: G¾ (IG)
18
DKDHR VI.GP.P1.03 Danfoss District Energy
von oben
Montage- und Betriebsanleitung VX Solo II
6.8 VX Solo II H2WS (ECL 310/A367.1d) - 2 Heizkreise + sekundärseitig angeschlossener Trinkwarmwasserspeicher
1 Plattenwärmeübertrager 8 Umwälzpumpe, HE 8A Umwälzpumpe, Speicher 10 Umwälzpumpe, FH 16 Ausdehnungsgefäß 24 Passstück für WMZ 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 13 30 Volumenstromregler mit Motorstellventil AHQM 33 Elektrischer Stellantrieb AMV 150 34 3-Wege Ventil VMV 30/15 57 Sicherheitsthermostat
25
1
29
57
34
33
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer­den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung H860 x B650 x T365 mm
16
FW Vorlauf
Primär
24
FW Rücklauf
30
Speicher Vorlauf
10
Speicher Rücklauf
HE Rücklauf
HE Vorlauf
8A
FH Vorlauf
Sekundär
FH Rücklauf
8
Maße mit Verkleidung H860 x B700 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Heizung (HE) Rücklauf 4 Heizung (HE) Vorlauf 5 Fussbodenheizung (FH) Vorlauf 6 Fussbodenhiezung (FH) Rücklauf 7 Speicher Vorlauf 8 Speicher Rücklauf
Anschlussmaße: FW + Speicher: G¾ (AG) HE +FH: G¾ (IG)
Danfoss District Energy VI.GP.P1.03 DKDHR
von oben
Wand
1919
Montage- und Betriebsanleitung VX Solo II
6.9 VX Solo OP (ECL 210/A237)
1 Plattenwärmeübertrager 25 Elektronische Regelung 29 Elektrischer Stellantrieb AMV 10 30 Volumenstromregler mit Motorstellventil AVQM
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.
FW Vorlauf
FW Rücklauf
Obiges Foto zeigt VX Solo OP Variante nur für Heizung.
HE Vorlauf
HE Rücklauf
1
29
FW Vorlauf
FW Rücklauf
Primär Sekundär
25
30
Speicher Vorlauf
HE Vorlauf
HE Rücklauf
Speicher Rücklauf
Maße:
Maße ohne Verkleidung H640 x B440 x T250 mm
Maße mit Verkleidung H640 x B500 x T380 mm
Anschlüsse:
Reihefolge: 1 Fernwärme (FW) Vorlauf 2 Fernwärme (FW) Rücklauf 3 Speicher Vorlauf 4 Heizung (HE) Vorlauf 6 Speicher Rücklauf 4 Heizung (HE) Rücklauf
Anschlussmaße: FW: G¾ (AG) HE +Speicher: G¾ (IG)
Wand
von oben
20
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
7.0 Montage
Einbau und Anschluss der Fernwärmekompaktstation darf nur von qualizierten und befügten Personen durchgeführt werden. Beim Einbau sind alle örtlichen Standards und Vorschriften, sowie alle Hinweise dieser Anleitung einzuhalten. Beim Einbau ist darauf zu achten, dass die Station frei zugänglich für Montage- und Wartungsarbeiten bleibt. Die Station ist für Wandmontage vorbereitet und mit Montage­löcher ausgerüstet. Die Station ist an der Montageplatte anzuhe­ben und handwerklich korrekt auf einem soliden Wand mit zwei starken Bolzen, Schrauben oder Spreizdübel in den Montagelöch­er zu befestigen, Vor der Inbetriebnahme der Station sind alle Rohrleitungen und Anschlüsse in der Hausinstallation zum Entfernen von Verschmut­zungen zu spülen, und die Schmutzfänger in der Station müssen gereinigt werden,. Die Station ist mit einem Symbol für die verschiedenen An­schlüsse ausgerüstet. Die Station laut diesen und/oder laut der Hinweise dieser Anleitung anschliessen.

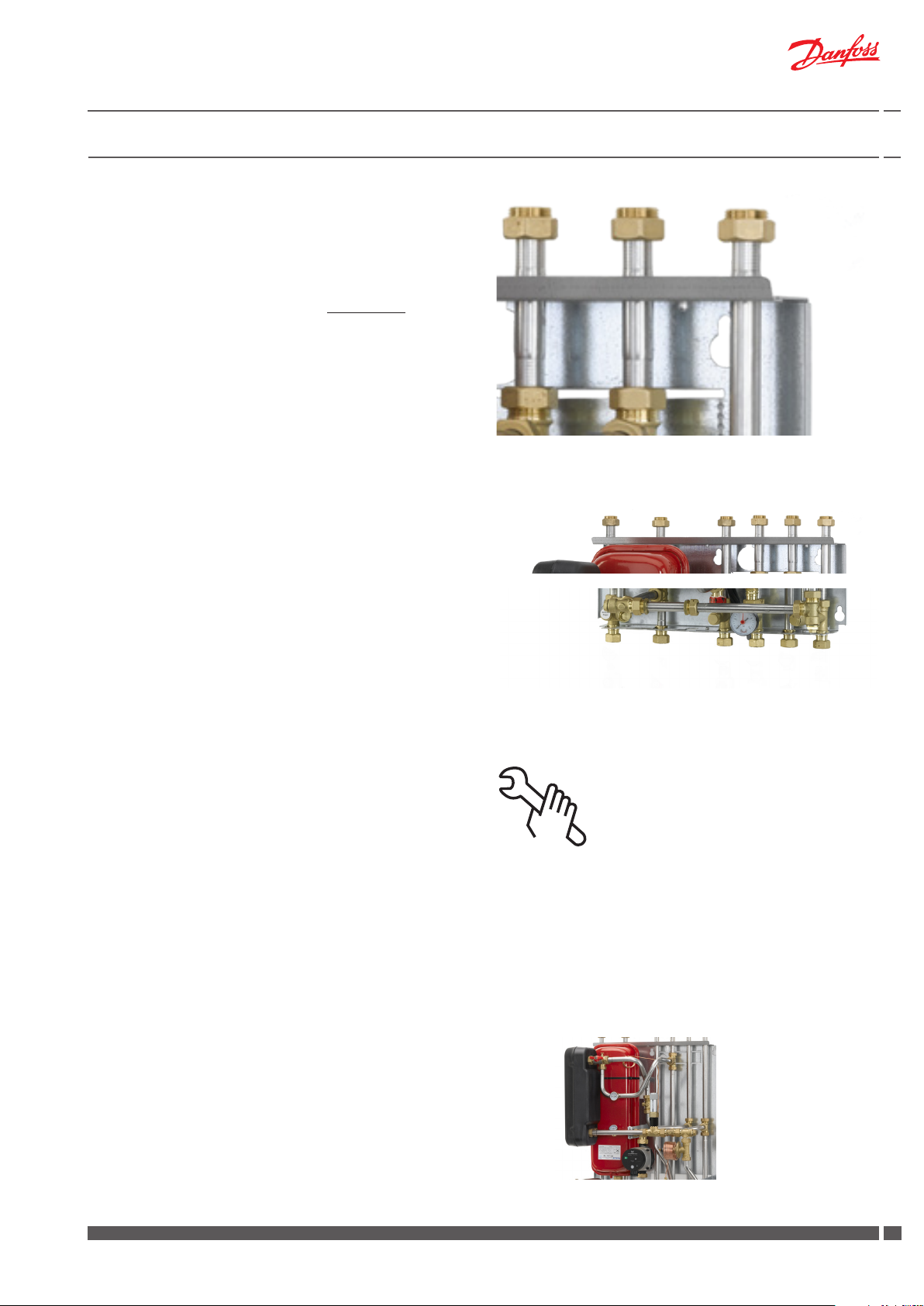

7.1 Variable Anschlussmöglichkeiten
Für diese Station ist Anschluß oben oder unten möglich (nicht VX Solo OP). - Bei Lieferung ist die Station für Anschluss nach unten vor­bereitet. Bitte bemerken, dass die Kugelhähne lose mitgeliefert
werden und bauseits einzubauen sind.
Für Änderung des Anschlusses von unten nach oben sind die Gewindepfropfen auf den Anschlussrohren oben in der Station vor Einbau der Gewindenippel/Kugelhähne abzubauen, und auf den Anschlussrohren unten in der Station einzubauen. BITTE BEMERKEN, dass die variablen Anschlussmöglichkeiten es möglich macht, einige der Anschlüsse oben und andere unten in der Station zu etablieren. Dies kann in einigen Fällen wünschenswert sein.
7.2 Prüfung von Verbindungen
Durch Erschüttungen während des Transports können sich Verschrau­bungen und Verbindungen gelöst haben. Deshalb müssen sie vor Befüllen der Anlage nachgezogen werden. Nach Befüllen der Anlage sind alle Verschraubungen und Verbindun­gen vor Durchführung der Druckprobe nachzuziehen. Nach Sicher­stellung des Problemlosen Betriebs der Anlage sind alle Verschrau­bungen und Anschlüsse erneut nachzuziehen. Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidich­tungen ausgeführt werden können. Deshalb ist es sehr wichtig die Überwurfmutter nicht zu überspannen, da dies zu Undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus Überspannung zurückzuführen ist.
7.3 Ausdehnungsgefäß
Die VX Solo II Stationen sind mit einem Ausdehnungsgefäss aus­gestattet, das auf 0,5 bar Vordruck eingestellt ist.
Beachten Sie bitte, dass beim Typ VX Solo OP kein Ausdehnungs­gefass im Lieferumfang enthalten ist.
Danfoss District Energy VI.GP.P1.03 DKDHR
2121
Montage- und Betriebsanleitung VX Solo II
7.4 Wärmemengenzähler, Passstücke
Die Fernwärmekompaktstation ist mit Passstück(e) für den Einbau eines Wärmemengenzählers in FW Rücklauf ausgerüstet.
Montage des Wärmemengenzählers
- Verschraubungen (Mutter) am Passstück lösen. Passstück entfernen und Wärmemengenzähler einsetzen und verschrauben - Dichtungen nicht vergessen.
- Nach Montage des Wärmemengenzählers sind alle Gewinde - anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.
7.5 Montage von Außentemperaturfühler
Der Außentemperaturfühler wird lose mitgeliefert und muß bauseits laut Abbildungen montiert werden.
Den Fühler immer an der kältesten gebäudewand (normalerweise die Nordseite) befestigen. Der Fühler darf nicht der Morgensonne ausgesetzt sein, und darf nicht über Fenster, Türen, Luftabzügen oder anderen Wärmequellen, sowie nicht unter Balkone und Dachtraufen anbebracht werden.
Montagehöhe ungefähr 2,5 m über dem Boden.
Temperaturbereich: -50 bis 50° C
Elektrischer Anschluss
Die Leiter können beliebig angeschlossen werden. Anschlusskabel: 2 x 0,4 - 1,5 mm²
Kabelende an Regler an die Klemmen 29 und 30 anschließen.
7.6 Montage von Tauchfühler
Die Tauchfühler zur Messung und Regelung der Temperatur im Speicher werden lose mitgeliefert und müssen bauseits eingebaut und dem Regler angeschlossen werden.
Temperaturbereich Tauchfühler: 0 bis 100 °C Temperaturbereich Tauchhülse: 0 bis 180 °C
2-Leiter-Kabel (2 x 0,34 mm²) gespleißt ist für jeden Fühler im Regler vormontiert.
1) Tauchhülsen (lose mitgeliefert) oben und unten in Speicher mon­tieren.
2) Tauchfühler von Station zu den Speicher verlegen und in Tauch­hülsen montieren.
Wenn das Fühlerkabel zu kurz ist, wird es empfohlen das ganze Kabel auszuwechseln. Minimumbereich für das Kabel ist 0,4 mm² und Max. Länge ist 125 m.
Für elektrische Anschluss siehe bitte beigelegte Mounting Guide für Danfoss ECL.
22
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
8.0 Befüllen, Inbetriebnahme
Durch Erschüttungen während des Transports können sich Verschrau­bungen und Verbindungen gelöst haben. Deshalb müssen sie vor Befüllen der Anlage nachgezogen werden. Nach Befüllen der Anlage sind alle Verschraubungen und Verbind­ungen vor Durchführung der Druckprobe nachzuziehen. Nach Auf­heizen der Anlage sind alle Verschraubungen und Anschlüsse erneut nachzuziehen.
Vor Befüllen der Anlage und der ersten Inbetriebnahme bitte beachten dass:
- Rohre laut dem Schaltplan angeschlossen sind,
- Evtl. Ausdehnungsgefäß angeschlossen ist,
- Wärmemengenzähler eingebaut ist,
- Absperrventile abgedichtet worden sind,
- Gewindeanschlüsse fest angezogen sind .
Befüllen der Anlage:
1. Befüllen der Anlage erfolgt bei abgeschalteter Pumpe.
2. Den Wärmeübertrager und die Anlage mit Wasser befüllen, bis das Manometer einen Betriebsdruck zeigt, der der Höhe der Anlage + ca. 5 m entspricht (typisk ungefähr 1,5 - 2,0 bar).
3. Nach Befüllen der Anlage ist die Anlage mittels der Entlüf­ tungsschrauben an den Heizkörpern zu entlüften.
4. Danach die Pumpe einschalten.
9.0 Manometer und Wassernachfüllen
Fällt der Betriebsdruck unter 1 bar, Wasser im Heizkreis nachfüllen. Der Betriebsdruck darf 2,5 bar nicht übersteigen.
(Die Sicherheitsventile der Anlage önet bei 3,0 bar)
Fällt der Betriebsdruck drastisch innerhalb kurzer Zeit, soll die Hei­zungsanlage nach evtl. Leckagen untersucht werden - und auch der Vordruck des Ausdehnungsgefäßes soll nachgeprüft werden.
Achtung; Innerhalb der Station gibt es kein Füllventil. Verwenden Sie für das Nachfüllen den bei Heizungsanlagen üblichen Nach­füllschlauchschlüsse.
10.0 Elektro-Anschluss
Die Station ist werksseitig fertig verdrahtet. Elektrische Verbindungen zwischen Regler, Pumpe(n), Fühler und Stellantrieb(en) sind hergestellt.
Das Netzanschluss ist von einem Elektro-Fachinstallateur unter Einhaltung aller gültigen Bestimmungen und Vorschriften durch­zuführen.
Die Station ist an ein Netz mit 230 V AC anzuschliessen.
Der Netzanschluss ist gemäss behördlichen Vorschriften aus­zuführen.
Regler ECL 210/310
Versorgungsspannung: 230 V a.c. - 50 Hz Toleranzbereich der Versorgungsspannung: 207 bis 244 V a.c. (IEC 60038) Leistungsaufnahme: 5 VA Belastung der Relaisausgänge: 4(2) A - 230 V a.c Belastung der Triac-Ausgänge: 0,2 A - 230 V a.c.
Stellantrieb AMV10 / AMV13 / AMV 150
Versorgungsspannung: 230 V a.c. - 50 Hz Leistungsaufnahme: 2 / 7 VA Für weitere Informationen siehe bitte beigelegte Anleitung.
Die Station muss fertig verdrahtet und an einen externen Haup­schalter angeschlossen werden, damit sie während Wartungs-, Reinigungs- oder Reparaturarbeiten ausgeschaltet werden kann.
Danfoss District Energy VI.GP.P1.03 DKDHR
Pumpe(n) (Alpha2 L)
Versorgungsspannung: 230 V a.c. - 50 Hz Schutzart: IP42 Leistungsaufnahme: Max. 25 Watt (UPS Pumpe max. 45 Watt)
Für weitere Informationen siehe bitte beigelegte Anleitung für die Pumpe(n).
2323
Montage- und Betriebsanleitung VX Solo II (T°C 200u)
11.0 Beschreibung von VX Solo II Variante
11.1 VX Solo II (T°C 200u)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Rei­henhäuser und Wohnungen. Mit einem Heizkreis für Heizkörper oder Fussbodenheizung. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird durch ein selbsttätiges Thermostat T°C 200u geregelt.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und kön­nen von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom­ponenten werden immer der Lieferung beigelegt.

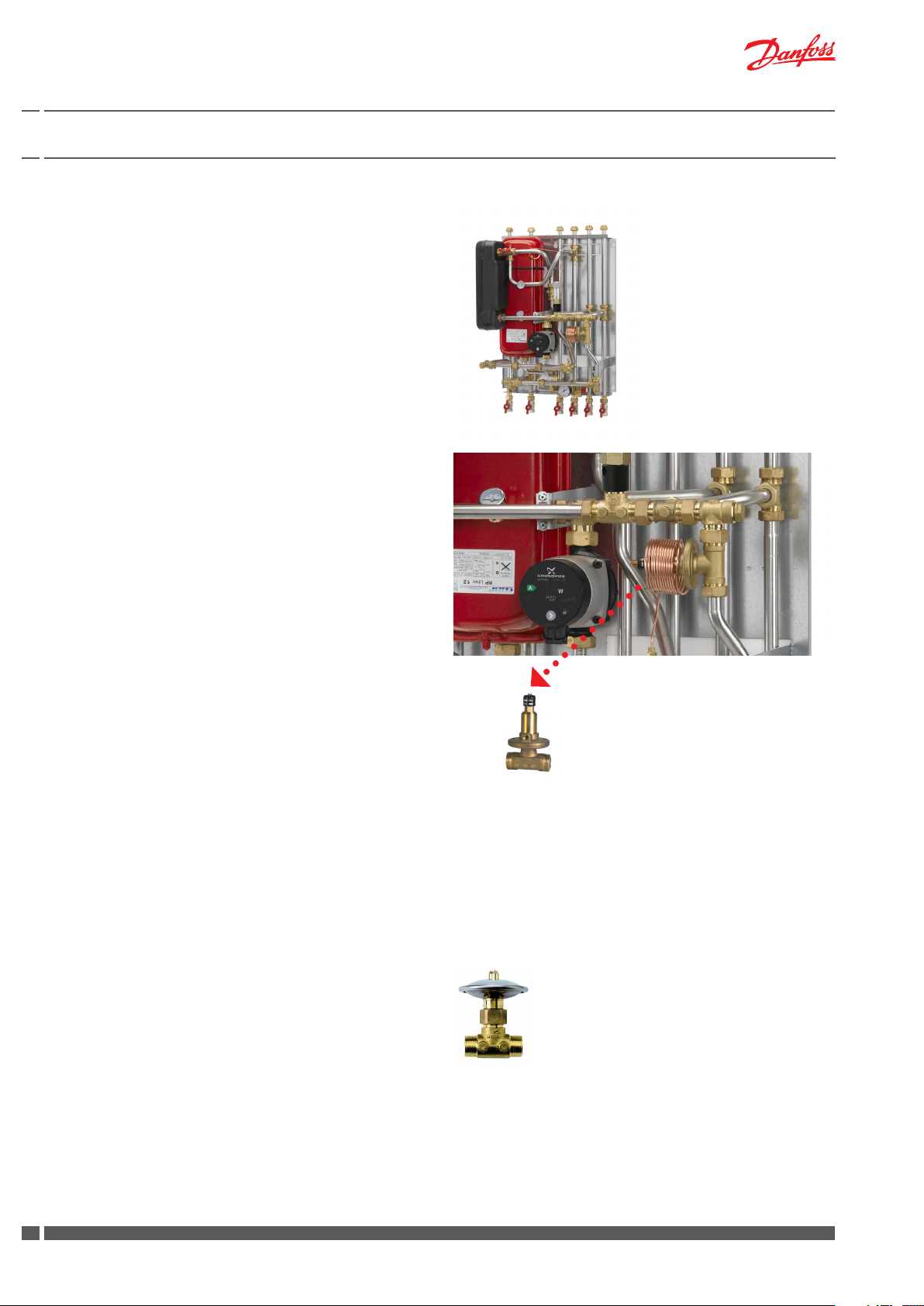

Dierenzdruckregler
(Standard auf Systeme mit selbsttätigen Thermostat). Der Dierenzdruckregler reduziert den schwankenden Druck des Fernwärmenetzes auf einen kleinen und festen betriebsdruck in der Station, und sichert dadurch optimale Betriebsbedingungen für die Regeleinrichtung.
Dierenzdruckregler AVPL
Der AVPL ist ein selbsttätigen Dierenzdruckregler für PN 16 mit einstellbarem Dierenzdruck. Der AVPL hält den Dierenzdruck auch bei veränderlichem Eingangsdruck konstant. Der AVPL ist auf einen beliebigen Dierenzdruck zwischen 0,05 bar und 0,25 bar einstellbar. Werkseits ist der Regler auf 0,1 bar eingestellt. Eine Umdrehung der Einstellspindel mit einem Inbusschlüssel NV 3.1 entspricht ca. 0,01 bar. Die gewünschte Raumtemperatur ist an den Heizkörperthermostaten einzustellen. Die Reglereinstellungen können in Übereinstimmung mit den beilie­genden Instruktionen geändert werden.
Dierenzdruckregler (PN 16) AVPL Einbau im Rücklauf, beliebigen Dierenzdruck einstellbar.
Alternativer Dierenzdruckregler TD200
Alternativ kann einen Dierenzdruckregler Typ TD200 in der Sta­tion eingebaut werden. Der Dierenzdruckregler TD200 ist vom Werk mit festem Sollwert voreingestellt und soll nicht nachgestellt werden.
AVPL
24
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II (T°C 200u)Montage- und Betriebsanleitung VX Solo II (T°C 200u)
Regelung des Heizkreises
Die Temperatur für den Heizkreis wird von dem selbsttätigen Thermo­stat T°C 200 geregelt. Die Vorlauftemperatur der Heizung wird durch Drehen am Handgri des Thermostats eingestellt.
Richtwerte zur Einstellung des Thermostats: Pos. 1 = 20°C 2 = 30°C 3 = 40°C 4 = 50°C 5 = 60°C 6 = 70°C
Bitte beachten Sie, dass die Richtwerte als Orientierungshilfe dienen und je nach den Fernwärmenetz Betriebsbedingungen variieren kön­nen.
Ungefähre Vorlauftemperaturen bei: 10 °C Aussentemperatur ca. 40°C 0 °C Aussentemperatur ca. 55°C
-10 °C Aussentemperatur ca. 65°C
Es ist überaus wichtig, daß die Vorlauftemperatur zu den Heizkörpern
- unter Berücksichtigung des Komfortansprüche - so niedrig wie über­haupt möglich ist. (die Temperatur ist am Thermometer im Heizung Rücklauf ablesbar). Die Anpassung der Raumtemperatur erfolgt über die Thermostatköpfe auf den Heizkörpern.
Fussbodenheizung (Station mit Wärmeübertrager für Fussbodenhei­zung). Es ist überaus wichtig, daß die Vorlauftemperatur zu den Fussboden­heizkreis - unter Berücksichtigung des Komfortansprüche - so niedrig wie überhaupt möglich ist (ca. 30-35°. (die Temperatur ist am Ther­mometer im Heizung Rücklauf ablesbar).
Der T°C Thermostat wird normalerweise in Pos. 2-2,5 eingestellt (rich­tungsweisend). Die Vorlauf temperatur soll nie 40°C überschreiten (IM­MER die Instruktionen des Fussbodenlieferanten beachten).

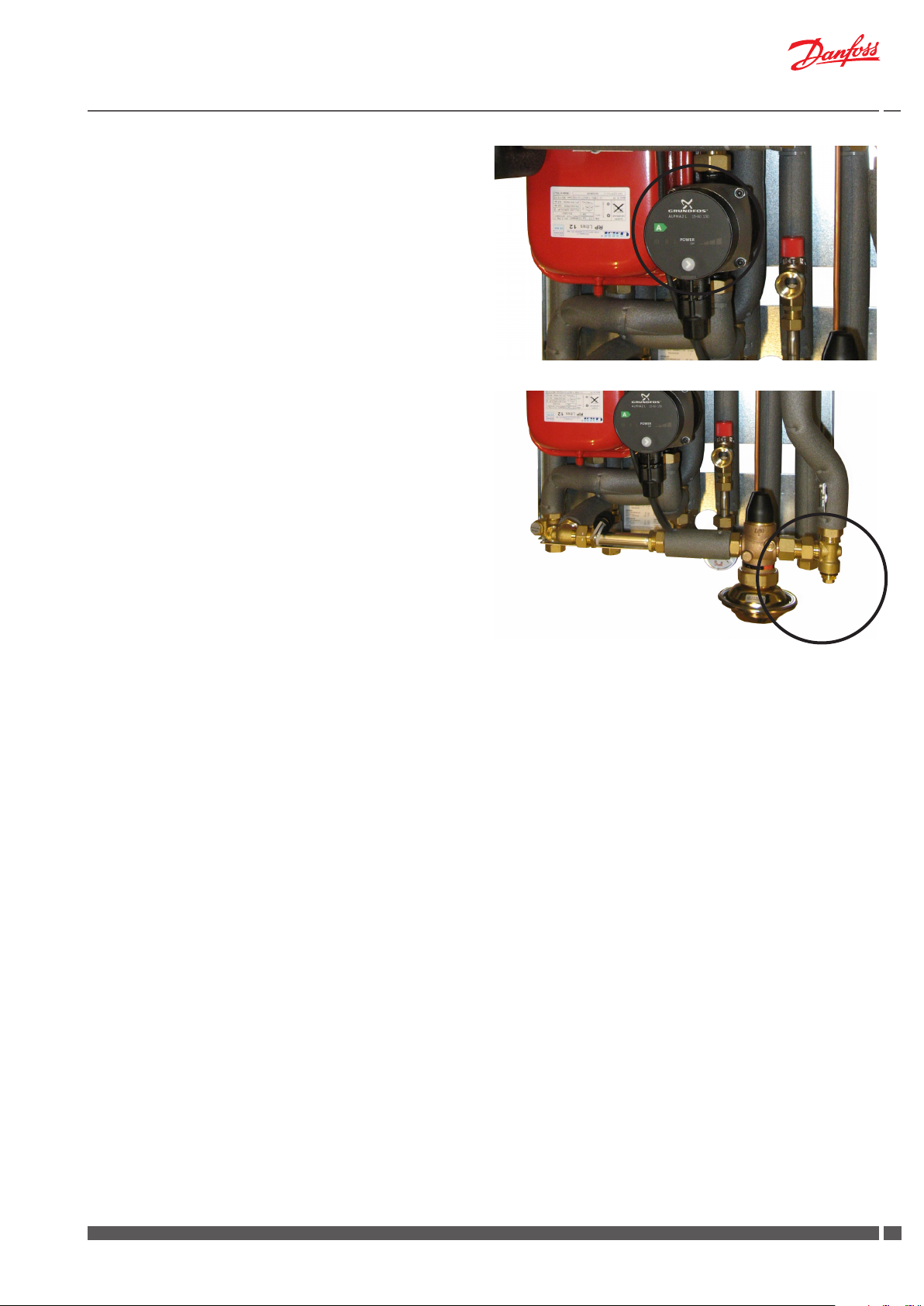

Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12 auf Siete 49 für weitere Informationen über Umwälzpumpe.
Danfoss District Energy VI.GP.P1.03 DKDHR
2525
Montage- und Betriebsanleitung VX Solo II H (ECL 210/A230)

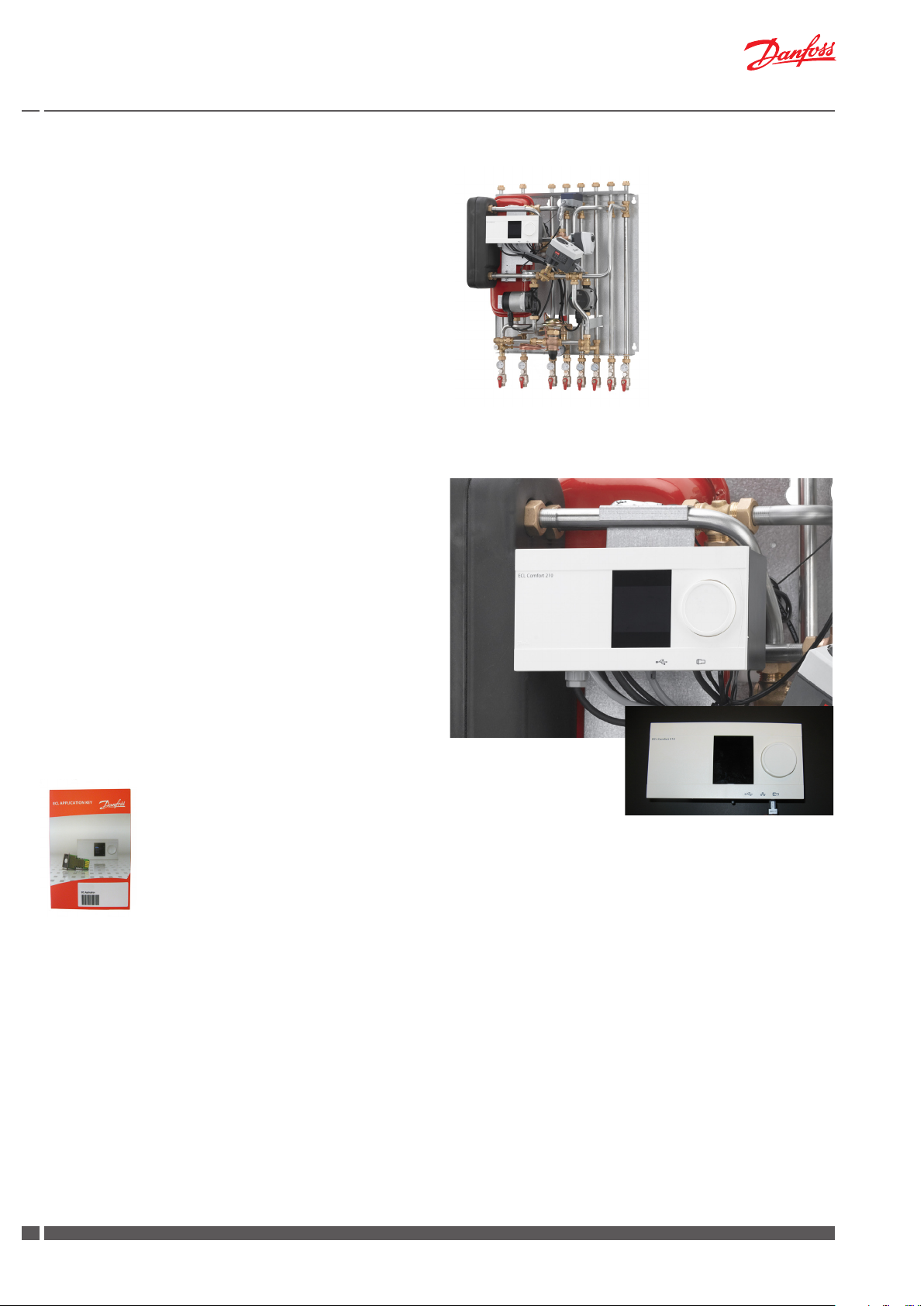

11.2 VX Solo II H (ECL 210/A230.1a)

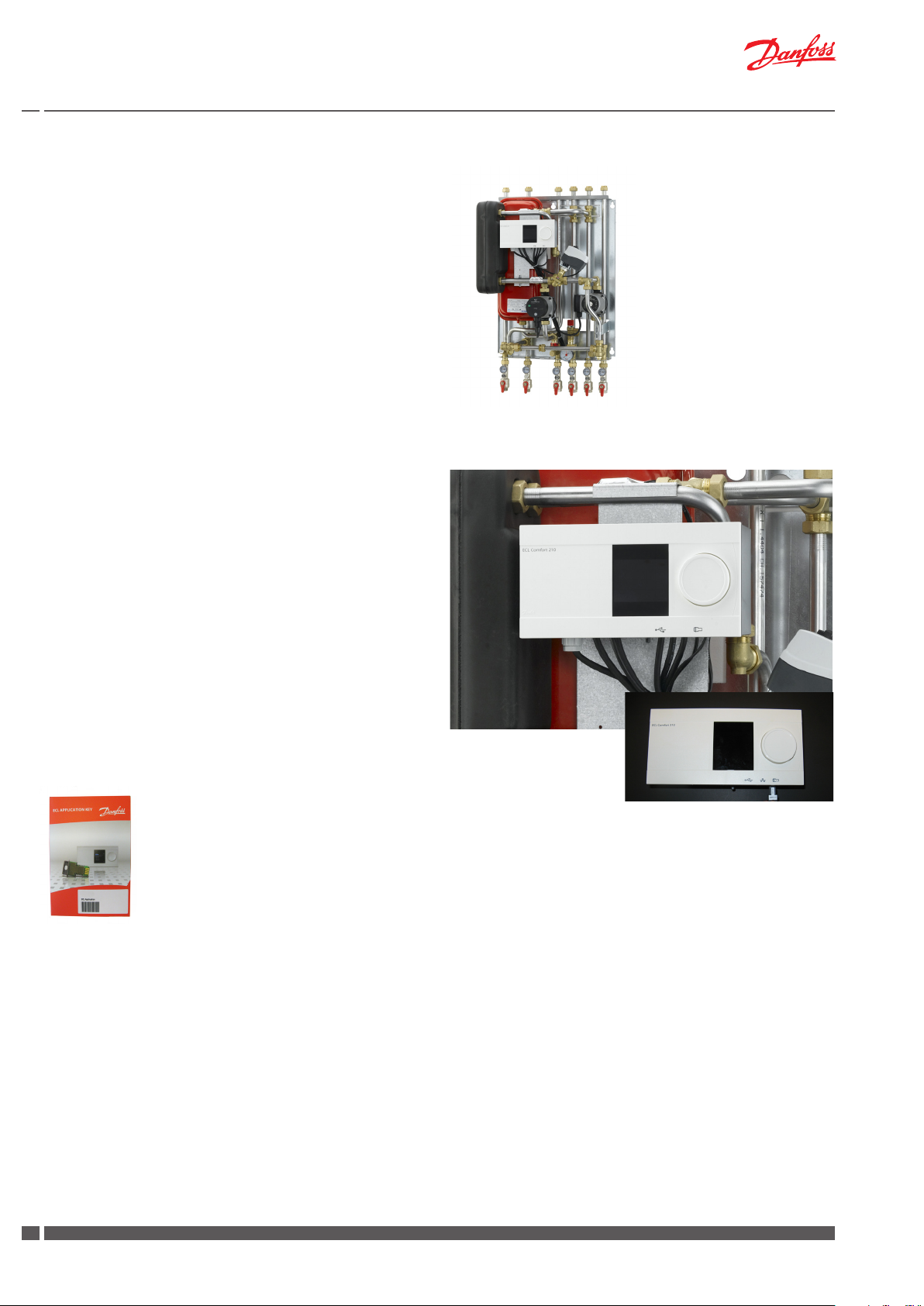

Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Rei­henhäuser und Wohnungen. Mit einem Heizkreis für Heizkörper­oder Fussbodenheizung. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mit hilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II H ist werkseitig die Anwendung 1a geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt. Bei erhöhtem Wärmebedarf in der Heizungsperiode lässt sich die Reglereinstellung laut beigefügtem Bedienerhandbuch ändern.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A230 auf www.heating.danfoss.com
26
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II H (ECL 210/A230)

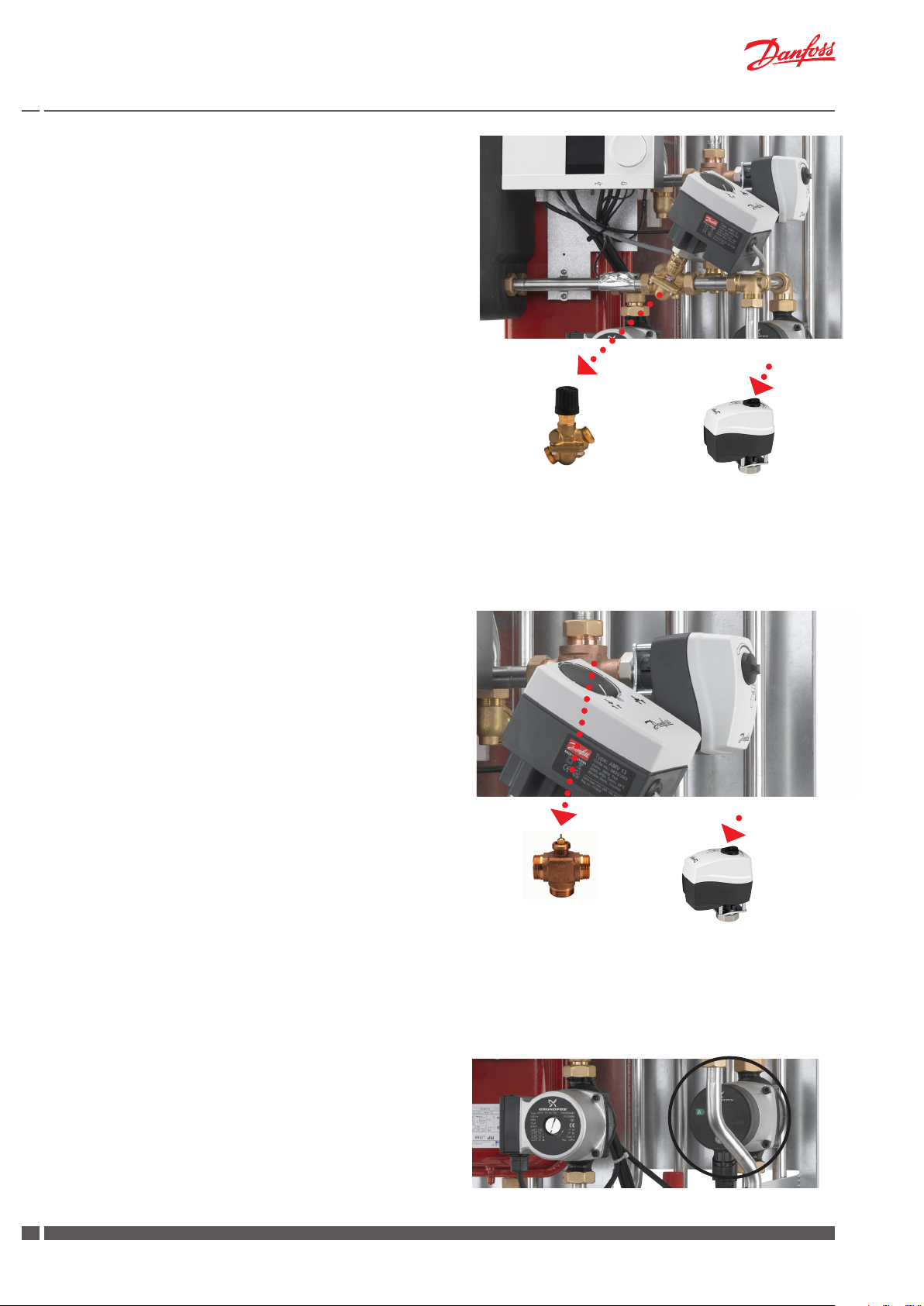

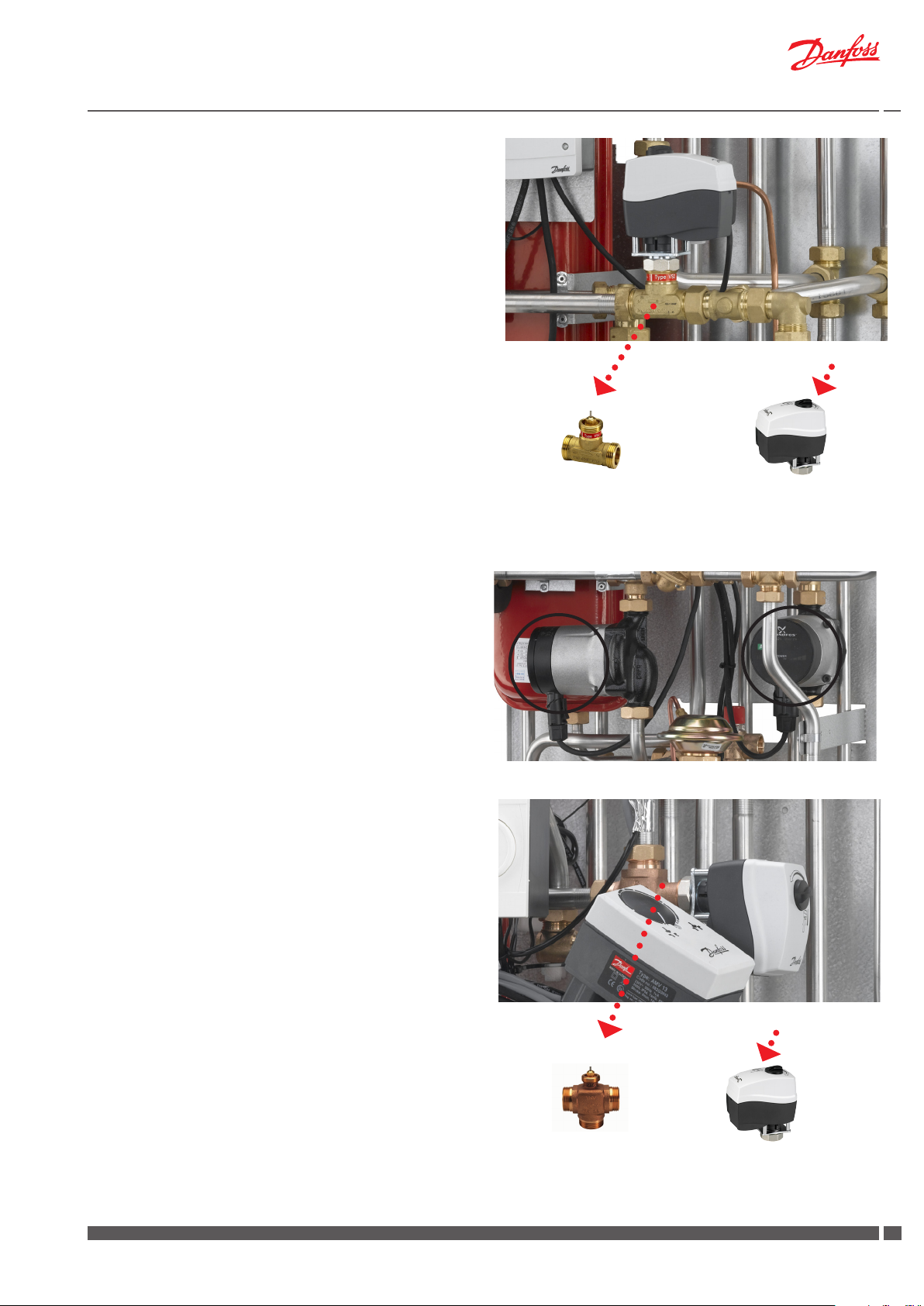

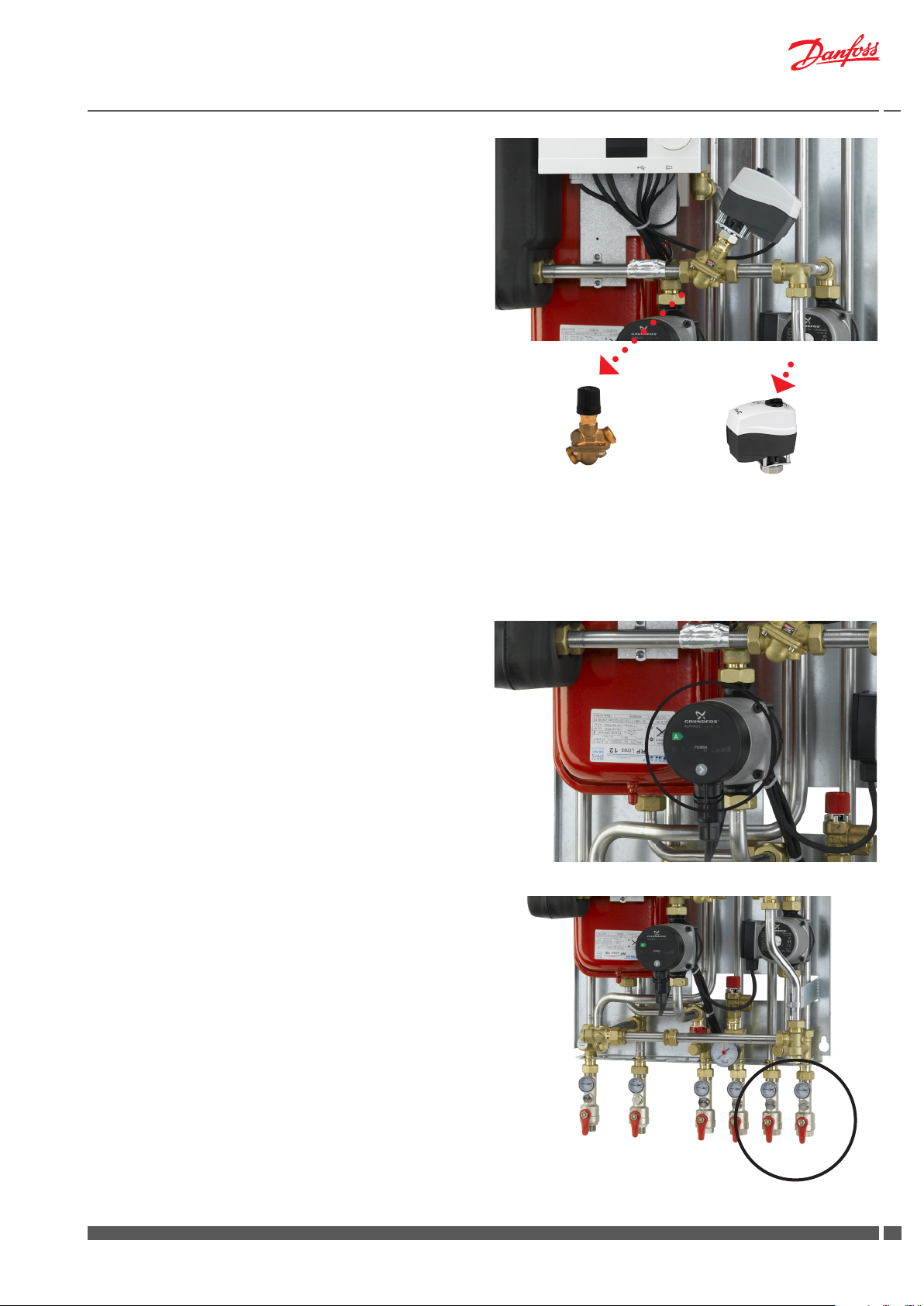

Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H primärseitig mit ei­nem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elek­tronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geönet und schließt, wenn der eingestellte maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM
Manuelle Hubverstellung (AMV 150)
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12 auf Siete 48 für weitere Informationen über Umwälzpumpe.
AHQM
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.
Danfoss District Energy VI.GP.P1.03 DKDHR
2727
Montage- und Betriebsanleitung VX Solo II H2 (ECL 210/A260)
11.3 VX Solo II H2 (ECL 210/A260.1d)

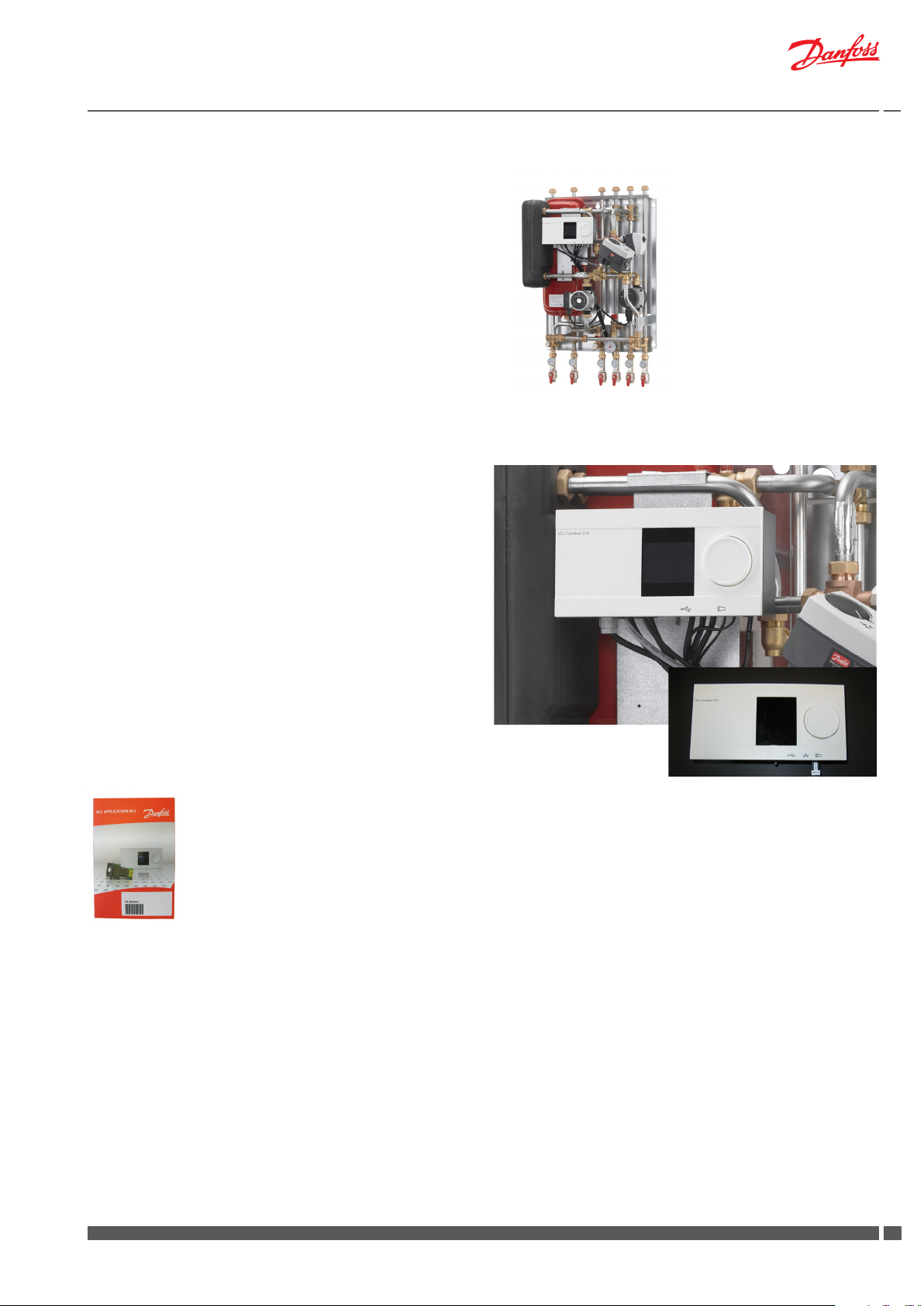

Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Rei­henhäuser und Wohnungen. Mit zwei Heizkreise für Heizkörper­und Fussbodenheizung. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II H2 ist werkseitig die Anwendung 1d geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A260 auf www.heating.danfoss.com
28
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II H2 (ECL 210/A260)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H primärseitig mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 130, das dem elektronischen Regler angeschlossen ist, ausgestattet. Der Regler ist drucklos geönet und schließt, wenn der eingestellte maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks­seitig überprüft.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM
AMV 13 AHQM

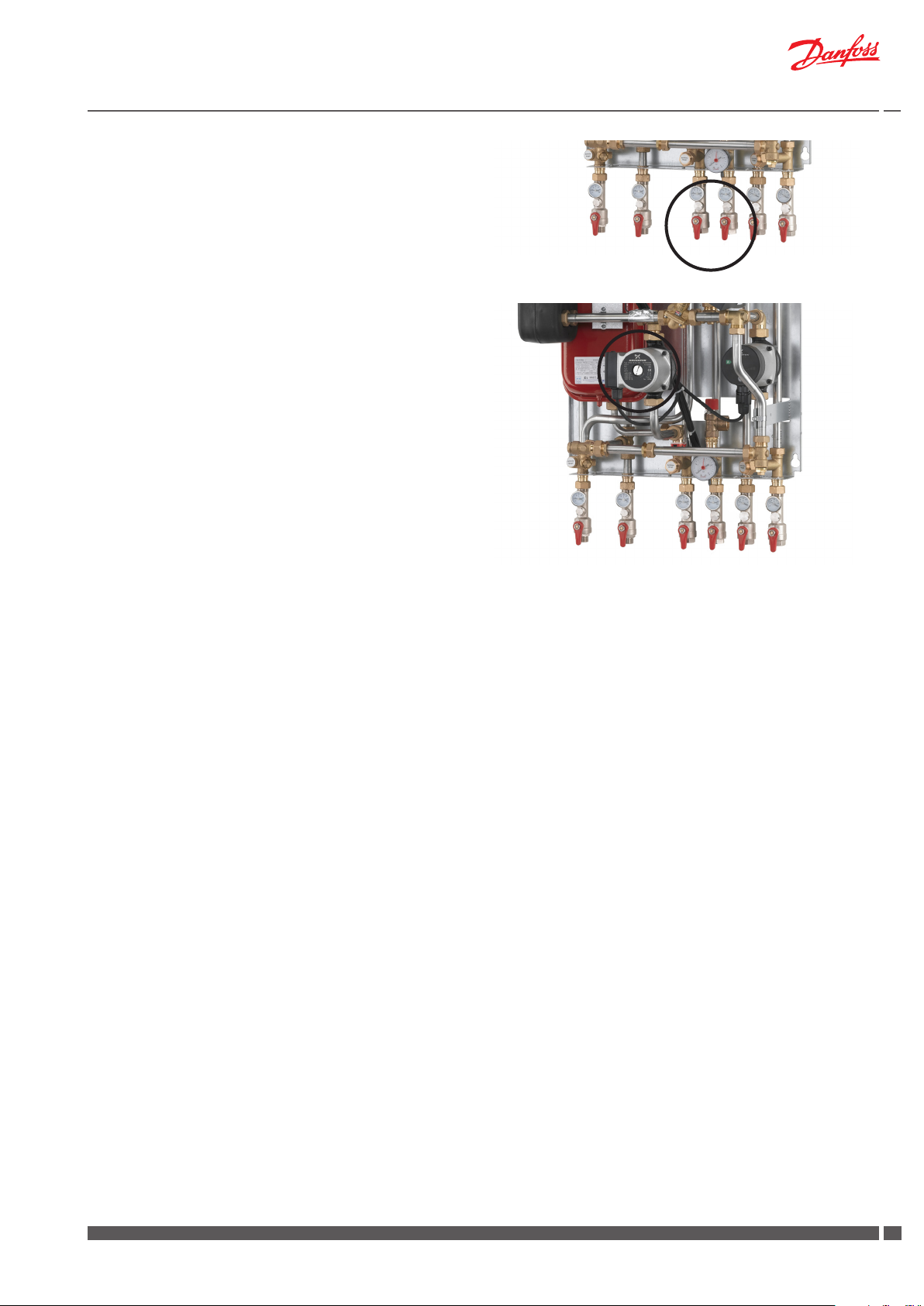

Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.
Regelung des Fußbodenheizkreises
Für Regelung des Heizkreises ist die VX Solo II mit einem 3-Wege Stellventil VMV und einem elektronischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Stellventils und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 3-Wege Stellventil VMV
Manuelle Hubverstellung (AMV)
VMV
Danfoss District Energy VI.GP.P1.03 DKDHR
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten..
2929
Montage- und Betriebsanleitung VX Solo II H2 (ECL 210/260)
Sicherheitsthermostat
Der Fußbodenheizkreis ist mit einem Sicherheitsthermostat gegen Überhitzung ausgestattet.
Siehe bitte beigelegte Bedienungsanleitung Jumo AT
30
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II HWP (ECL 210/237)
11.4 VX Solo II HWP (ECL 210/A237)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit einem Heizkreis und Anschlussleitung für einen primärseitigen Trinkwarmwasserspeicher. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A237 auf www.heating.danfoss.com
Danfoss District Energy VI.GP.P1.03 DKDHR
3131
Montage- und Betriebsanleitung VX Solo II HWP (ECL 210/237)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II HWP primärseitig mit einem Durchgangsventil VS 2 und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn
Siehe bitte beigelegte Bedienungsanleitung, Elektrischer Stellantrieb AMV 150 Danfoss Durchgangsventil VS 2

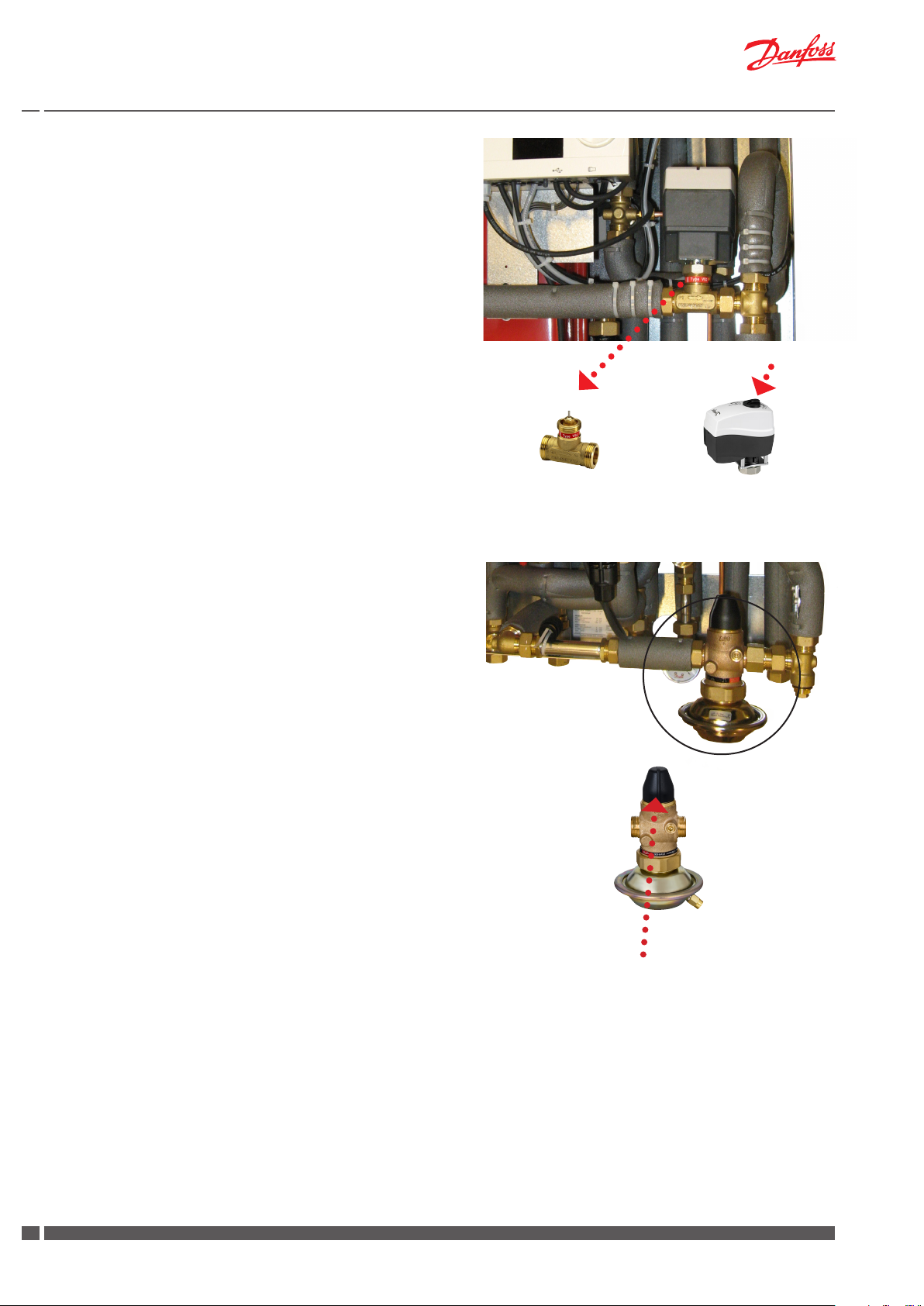

Manuelle Hubverstellung (AMV)
Dierenzdruckregler
Der selbsttägige Dierenzdruckregler AVPB-F mit Volumenstrombe­grenzung reduziert den schwankenden Druck des Fernwärmenetzes auf einen kleinen und festen betriebsdruck in der Station, und sichert dadurch optimale Betriebsbedingungen für die Regeleinrichtung.
Der Regler ist drucklos geönet und schließt bei steigendem Dif­ferenzdruck bzw. wenn der eingestellte maximale Volumenstrom überschritten wird. Bei steigendem Dierenzdruck schließt, bei fallendem önet der Regler.
Die Einstellung des Dierenzdrucksollwerts erfolgt vom Werk und soll nicht nachgestellt werden.
Der Regler erfasst ein Regelventil mit einstellbarer Volumenstrombe­grenzung, und die Einstellung der Volumenstrombegrenzung erfolgt über den Hub der Einstelldrossel. Der Wert kann mit Hilfe des Ein­stelldiagramms für den Volumenstrom (Richtwert; siehe hierzu die entsprechende Bedienungsanleitung) eingestellt werden.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Siehe bitte beigelegte Instruktionen, AVPB-F
VS 2
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.
Einstellung des Volumenstroms
Der Volumenstrom wird über den Hub der Ein­stelldrossel begrenzt.
32
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II HWP (ECL 210/237)
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.

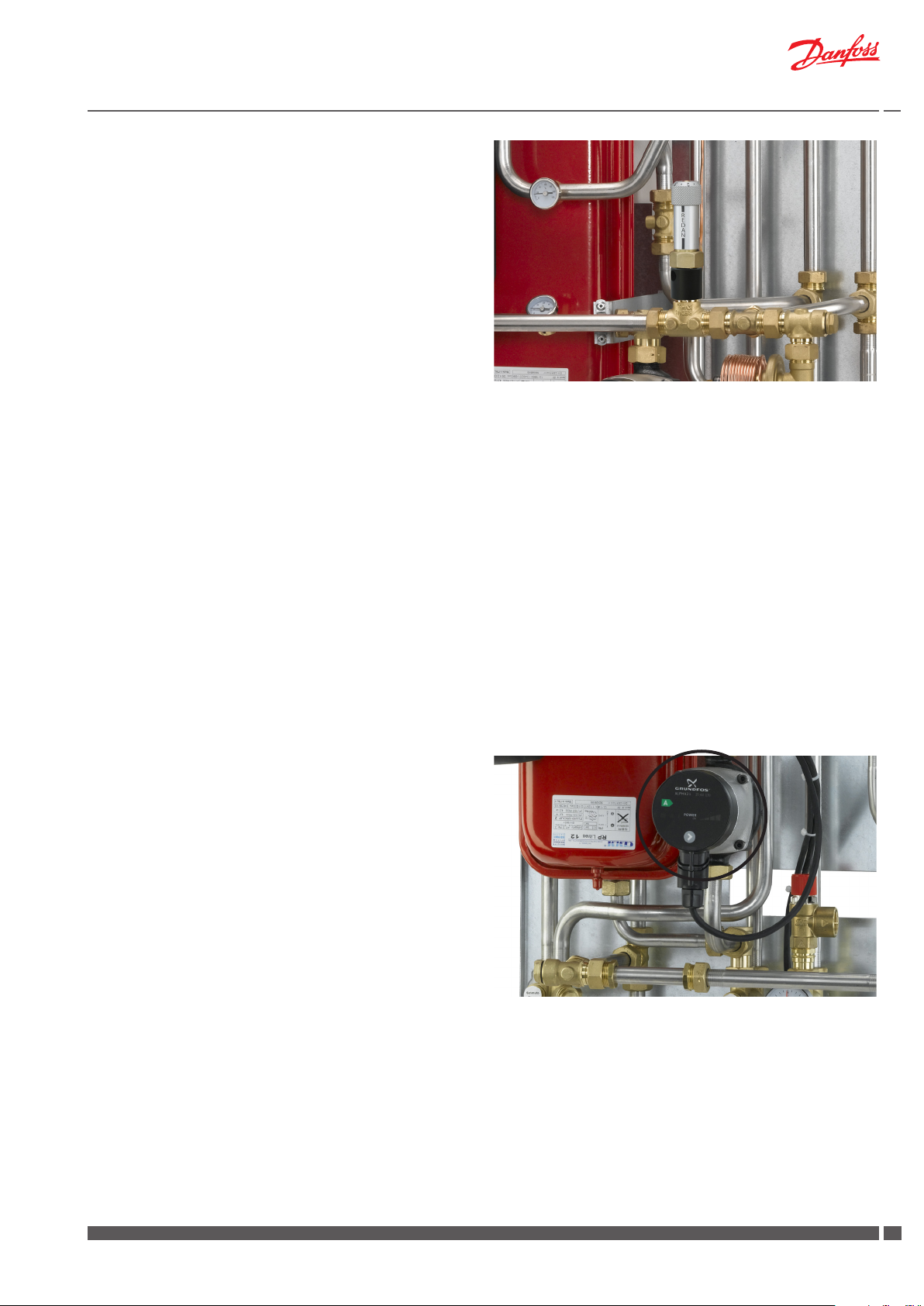

Brauchwarmwasser
Die VX Solo II HWP ist primärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert. (Bemerken Sie bitte, dass Speicherregelung im Lieferumfang nicht enthalten ist).
Danfoss District Energy VI.GP.P1.03 DKDHR
3333
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A237)
11.5 VX Solo II HWS (ECL 210/A237.1a)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit einem Heizkreis und Anschlussleitung für einen sekundärseitigen Trinkwarmwasserspeicher. Wandmon­tage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II HWS (ECL 210/A237) ist werkseitig die Anwendung 1a geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A237 auf www.heating.danfoss.com
34
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A237)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II HWS (ECL 210/A237.1a) primärseitig mit einem Volumenstromregler mit Motorstellventil Dan­foss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet. Der Regler ist drucklos geönet und schließt, wenn der eingestellte max­imale Volumenstrom überschritten wird. Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt. Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM
Manuelle Hubverstellung (AMV 150)
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.
Brauchwarmwasser
Die VX Solo II HWS ist sekundärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert, dessen Speichertemperatur elek­tronisch mittels des Danfoss ECL geregelt wird.
AHQM
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.
Danfoss District Energy VI.GP.P1.03 DKDHR
3535
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A237)

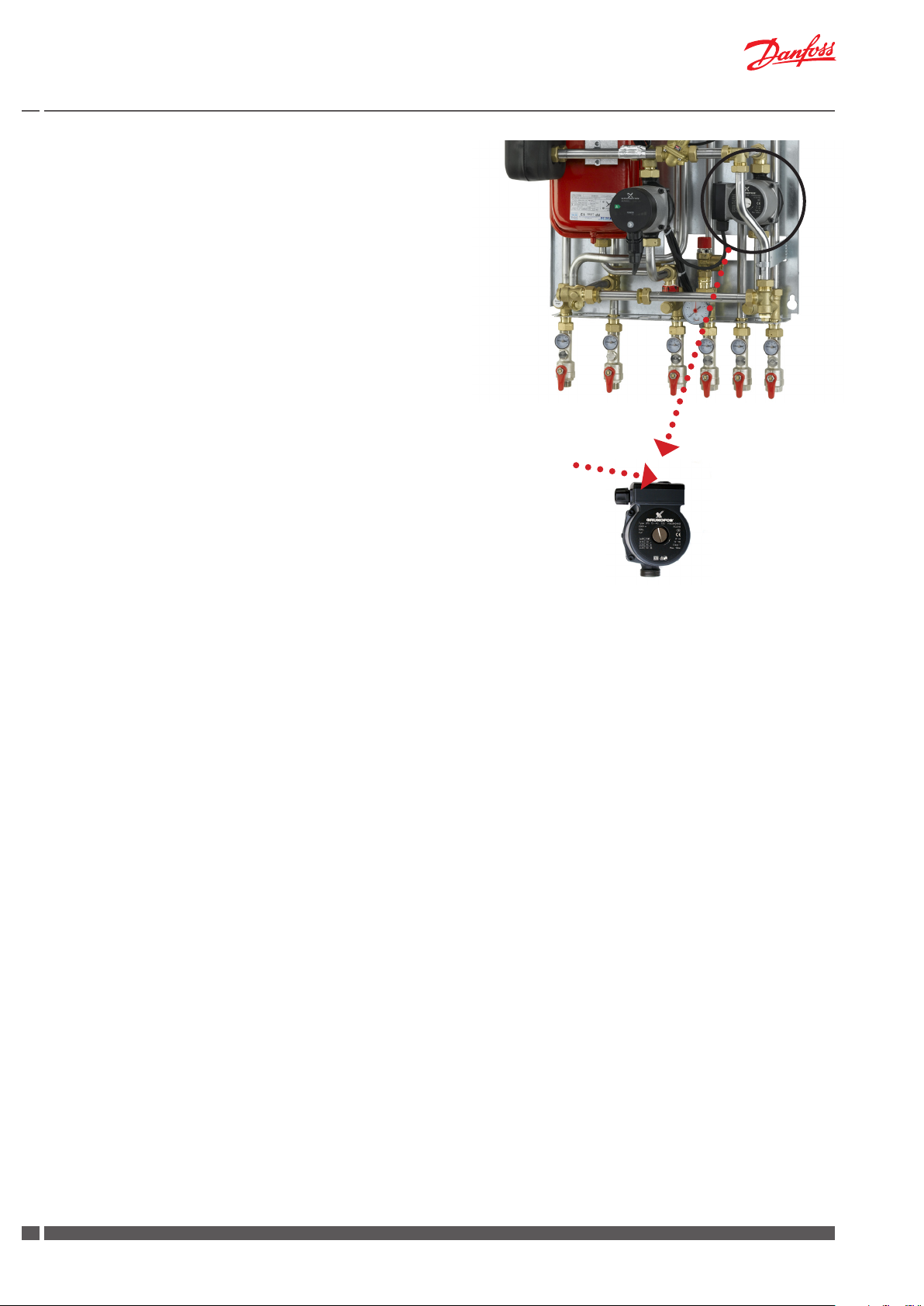

Umwälzpumpe - Brauchwarmwasser
Es wird empfohlen vor dem Einschalten die Umwälzpumpe auf höchster Stufe einzustellen ( Stufe 3 des Wahlschalters am Klem­mkasten). Danach die Umwälzpumpe auf der niedrigst möglichen Stufe (Stufe 1) einstellen, unter Berücksichtigung der Abkühlung, des Stromverbrauchs und Warmwasserkomforts. Der Wahlschalter steht werkseitig in Mittelstellung. Die Stufen 2 und 3 nur bei grösserem Leistungsbedarf einkoppeln.
Siehe bitte beigelegtes Bedienerhandbuch:
GRUNDFOS UPS
Installation and operating instructions
Wahlschalter
36
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A247)
11.6 VX Solo II HWS (ECL 210/A247.1c)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit einem Heizkreis und Anschlussleitung für einen sekundärseitigen Trinkwarmwasserspeicher. Wandmon­tage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II HWS (ECL 210/A247) ist werkseitig die Anwendung 1c geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A247 auf www.heating.danfoss.com
Danfoss District Energy VI.GP.P1.03 DKDHR
3737
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A247)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II HWS (ECL 210/A247) primärseitig mit einem Volumenstromregler mit Motorstellventil Dan­foss AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet. Der Regler ist drucklos geönet und schließt, wenn der eingestellte max­imale Volumenstrom überschritten wird. Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM
Manuelle Hubverstellung (AMV 150)
Regelung des Heizkreises, Mischkreis
Der Heizkreis ist sekundärseitig mit einem Mischkreis ausgestattet der eine geeignete Temperaturniveau für beispielsweise Fussboden­heizung darstellt. Zur Regelung des Mischkreises ist die VX Solo II HWS (EC L 210 /A24 7) primärseitig mit einem 3-Wege Stellventil VMV und einem elektrischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werksseitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 3-Wege Stellventil VMV
AHQM Der Knopf auf der Unterseite des
Stellantriebes während der manuellen Hubverstellung gedrückt halten.
Manuelle Hubverstellung (AMV 150)
VMV
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.
38
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II HWS (ECL 210/A247)
Brauchwarmwasser
Die VX Solo II HWS ist sekundärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert. dessen Speichertemperatur elekt­ronisch mittels des Danfoss ECL geregelt wird.
Umwälzpumpe - Brauchwarmwasser
Es wird empfohlen vor dem Einschalten die Umwälzpumpe auf höchster Stufe einzustellen ( Stufe 3 des Wahlschalters am Klem­mkasten). Danach die Umwälzpumpe auf der niedrigst möglichen Stufe (Stufe 1) einstellen, unter Berücksichtigung der Abkühlung, des Stromverbrauchs und Warmwasserkomforts. Der Wahlschalter steht werkseitig in Mittelstellung. Die Stufen 2 und 3 nur bei grösserem Leistungsbedarf einkoppeln.
Siehe bitte beigelegtes Bedienerhandbuch:
GRUNDFOS UPS
Installation and operating instructions
Danfoss District Energy VI.GP.P1.03 DKDHR
3939
Montage- und Betriebsanleitung VX Solo II H2WP (ECL 210/A260)
11.7 VX Solo II H2WP (ECL 210/A260.1d)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit zwei Heizkreisen für Heizkörper- und Fussbodenheizung und Anschlussleitung für einen primärseitigen Trinkwarmwasserspeicher. Wandmontage mit Anschlussleitungen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II H2WP ist werkseitig die Anwendung 1d geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A260 auf www.heating.danfoss.com
40
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II H2WP (ECL 210/A260)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H2WP primärseitig mit einem Durchgangsventil VS 2 und einem elektrischen Stellant­rieb Danfoss AMV 150, das dem elektronischen Regler angeschlos­sen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Durchgangsventil VS 2
Manuaelle Hubverstellung (AMV
150)
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.
Regelung des Fussbodenheizkreises
Zur Regelung des Fussbodenheizkreises ist die VX Solo II H2WP primärseitig mit einem 3-Wege Stellventil VMV und einem elek­trischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn
VS2
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten
Siehe bitte beigelegte Bedienungsanleitung, Elektrischer Stellantrieb AMV 150 Danfoss 3-Wege Stellventil VMV
VMV
Danfoss District Energy VI.GP.P1.03 DKDHR
Manuelle Hubverstellung (AMV 150)
Der Knopf auf der Unterseite des Stellantriebes während der manuellen Hubverstellung gedrückt halten.
4141
Montage- und Betriebsanleitung VX Solo II H2WP (ECL 210/A260)

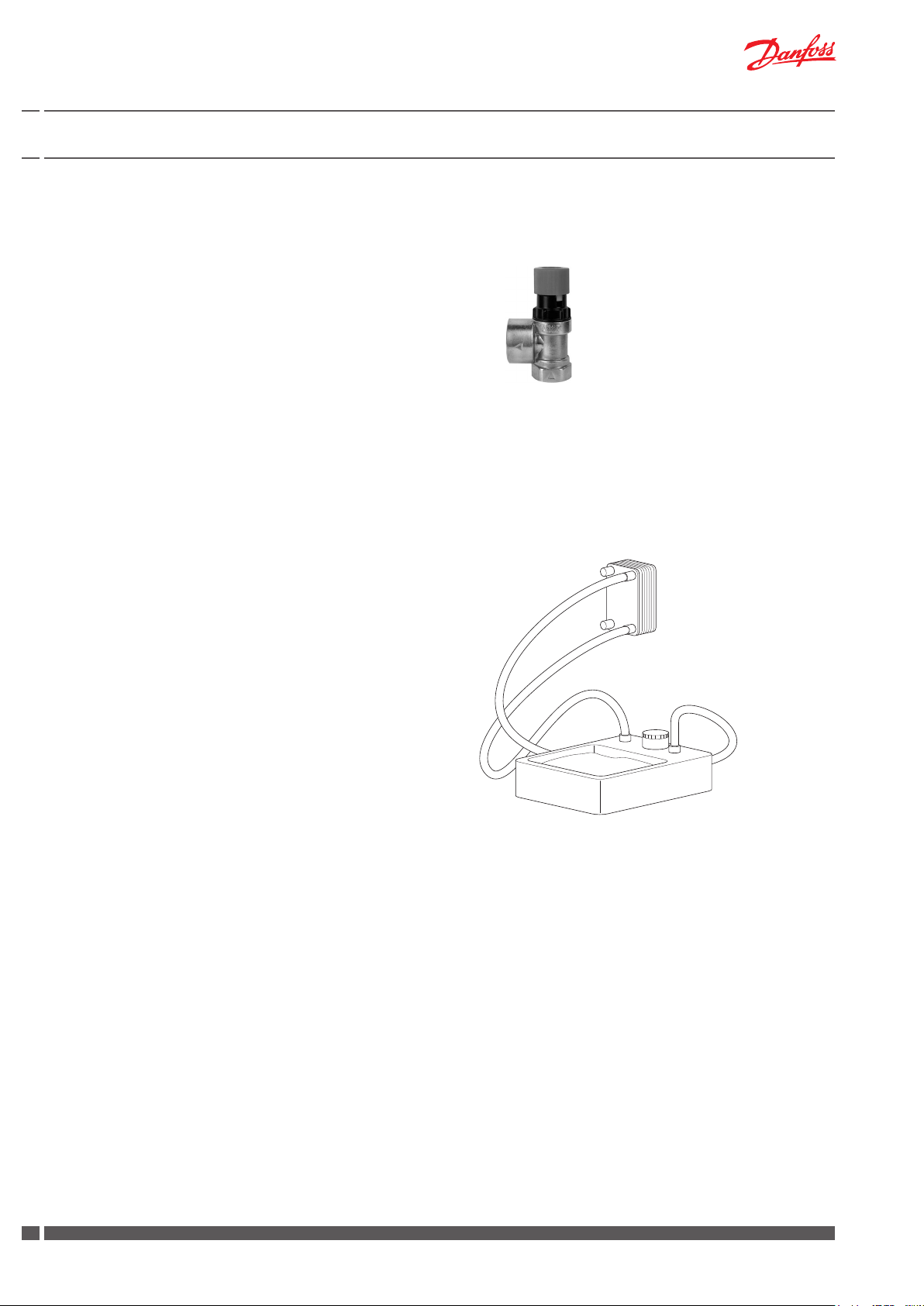

Sicherheitsthermostat
Der Heizkreis ist mit einem Sicherheitsthermostat gegen Überhit­zung ausgestattet.
Siehe bitte beigelegte Bedienungsanleitung Jumo AT
Brauchwarmwasser
Die VX Solo II H2WP ist primärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert. (Bemerken Sie bitte, dass Speicherregelung im Lieferumfang nicht enthalten ist)
42
DKDHR VI.GP.P1.03 Danfoss District Energy
Instructions VX Solo II H2WS (ECL 310/A367)
11.8 VX Solo II H2WS (ECL 310/A367.1d)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit zwei Heizkreisen für Heizkörper- und Fussbodenheizung und Anschlussleitung für einen sekundärseiti­gen Trinkwarmwasserspeicher. Wandmontage mit Anschlussleitun­gen nach oben und unten.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 310 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo II H2WS ist werkseitig die Anwendung 1d geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 310, Ap­plikation A367 auf www.heating.danfoss.com
Danfoss District Energy VI.GP.P1.03 DKDHR
4343
Instructions VX Solo II H2WS (ECL 310/A367)
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo II H2WS primärseitig mit einem Volumenstromregler mit Motorstellventil Danfoss AHQM und einem elektrischen Stellantrieb Danfoss AMV 130, das dem elek­tronischen Regler angeschlossen ist, ausgestattet. Der Regler ist drucklos geönet und schließt, wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks­seitig überprüft.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 150 Volumenstromregler mit Motorstellventil AHQM
AMV 13 AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 12, Seite 48 für weitere Informationen über Umwälzpumpe.
Regelung des Fussbodenheizkreises
Zur Regelung des Fussbodenheizkreises ist die VX Solo II H2WS primärseitig mit einem 3-Wege Stellventil VMV und einem elek­trischen Stellantrieb Danfoss AMV 150, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitung, Elektrischer Stellantrieb AMV 150 Danfoss 3-Wege Stellventil VMV
Manuelle Hubverstellung (AMV)
VMV Der Knopf auf der Unterseite
44
DKDHR VI.GP.P1.03 Danfoss District Energy
des Stellantriebes während der manuellen Hubverstellung
Instructions VX Solo II H2WS (ECL 310/A367)
Sicherheitsthermostat
Der Heizkreis ist mit einem Sicherheitsthermostat gegen Überhit­zung ausgestattet.
Siehe bitte beigelegte Bedienungsanleitung Jumo AT
Brauchwarmwasser
Die VX Solo II HWS ist sekundärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert. dessen Speichertemperatur elekt­ronisch mittels des Danfoss ECL geregelt wird.
Domestic hot water circulation pump
It is recommended to set the pump at highest speed of rotation (set­ting 3) before start-up. Then set the pump at lowest possible speed of rotation (setting 1), in due consideration of the electricity consump­tion and the heating comfort. Factory setting of the selector switch is centre position (default). Select setting 2 and 3 only if the pump set­ting does not meet actual system requirements.
Please see enclosed instructions, GRUNDFOS UPS
Wahlschalter
Danfoss District Energy VI.GP.P1.03 DKDHR
4545
Montage- und Betriebsanleitung VX Solo OP
11.9 VX Solo OP (ECL 210/A237.1a)
Indirekte Fernwärme Anschlussstation für Einfamilienhäuser, Reihen­häuser und Wohnungen. Mit einem Heizkreis und Anschlussleitung für einen sekundärseitigen Trinkwarmwasserspeicher. Wandmon­tage.
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführt mit­tels des elektronischen Reglers Danfoss ECL in Kombination mit einem elektronischen Stellantrieb, das dem elektronischen Regler angeschlossen ist, geregelt. Als Gehirn Ihres Heizsystems ermöglicht Ihnen der ECL Comfort, Ihre Anlage jederzeit einfach zu überwachen und optimal zu betreiben.
Bitte beachten: Varianten mit anderen Komponenten können vorkommen und können von der Abbildung abweichen. Die jeweils gültigen Bedienungsanleitungen der eingebauten Kompo­nenten werden immer der Lieferung beigelegt.
Heizkreis
Die Vorlauftemperatur zum Heizkreis wird witterungsgeführ t mittels des elektronischen Reglers Danfoss ECL geregelt. Die Vorlauftem­peratur wird im Regler aufgrund der gemessenen Außentemperatur erreichnet Mithilfe eines ECL-Applikationssschlüssels (Plug-&-Play) kann eine ausgewählte Anwendung in den Regler ECL Comfort 210 geladen werden. Der ECL-Applikationsschlüssel enthält Daten zu den An­wendungen sowie Sprachen und Werkseinstellungen. Für VX Solo OP ist werkseitig die Anwendung 1a geladen. Andere Anwendungen können aber mithilfe des ECL-Applikations­schlüssels geladen werden, und Updates des Reglers sind mit neuer Anwendungssoftware auch möglich.
Der Regler ist werkseitig zum automatischen Ausschalten der Hei­zung in der Sommerperiode voreingestellt.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be­triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap­plikation A237 auf www.heating.danfoss.com
46
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo OP
Regelung des Heizkreises
Zur Regelung des Heizkreises ist die VX Solo OP primärseitig mit einem Volumenstromregler mit Motorstellventil Danfoss AVQM und einem elektrischen Stellantrieb Danfoss AMV 10, das dem elektronischen Regler angeschlossen ist, ausgestattet. Der Regler ist drucklos geönet und schließt, wenn der eingestellte maximale Volumenstrom überschritten wird.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das die Stellmembrane vor einem zu hohen Dierenzdruck schützt.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks­seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb manuell schließen. Manuelles Schließen erfolgt über den Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen, Elektrischer Stellantrieb AMV 10 Volumenstromregler mit Motorstellventil AVQM
Manuelle Hubverstellung
Brauchwarmwasser
Die VX Solo OP ist sekundärseitig für den Anschluss eines Trink­warmwasserspeichers konzipiert, dessen Speichertemperatur ele­ktronisch mittels des Danfoss ECL geregelt wird.
VX Solo OP nur für Heizung.
Die VX Solo OP ist auch als eine Variante nur für Heizung erhältlich.
- Siehe bitte rechtsseitige Foto.
AVQM Der Knopf auf der Unterseite
des Stellantriebes während der manuellen Hubverstellung.
Danfoss District Energy VI.GP.P1.03 DKDHR
4747
Montage- und Betriebsanleitung VX Solo II
12.0 Umwälzpumpe
Grundfos Pumpe ALPHA2 L
Einschalten der Heizungsanlage / Pumpe
Vor der Inbetreibnahme ist die Heizungsanlage unbedingt mit Hei­zungswasser zu füllen und zu entlüften. Es muss sicher gestellt sein, dass am Saugstutzen der Mindest-Zulaufdruck anliegt. Siehe bitte Bedienerhandbuch für Pumpe.
Die Heizungsanlage kann über ein oberhalb der Pumpe einge­bautes Entlüftungsventil entlüftet werden.
Die Pumpe ist selbstentlüftend. Sie muss deshalb nicht vor der In­betriebnahme entlüftet werden. Luft in der Pumpe kann Geräuche verursachen. Diese Luft entweicht jedoch nach kurzer Betriebszeit und die Geräusche verschwinden.
Bemerken Sie bitte, dass die Anlage nicht über die Pumpe entlüftet werden kann. Bemerken Sie bitte, dass die Pumpe niemals trocken laufen darf.
Pumpeneinstellung
Die Pumpe ist werksseitig für tradtionelle Zweirohrsysteme PP2, obere Proportionaldruck-Kennlinie eingestellt. Bei dieser Pumpen-einstellung wird die Pumpenleistung und damit auch die Leistungs-aufnahme der Pumpe an den von der Anlage ge­lieferten Wärmebedarf angepasst
Die Grundfos Alpha2 L verfügt über sieben unterschiedliche Ein­stellmöglichkeiten, die über die Drucktaste ausgewählt werden können. Beigelegte Abbildungen zeigen die empfohlenen und alternativen Pumpeneinstellungen nach dem Anlagentyp.
Für weitere Information über Pumpeneinstellung folgen Sie bitte die Anweisungen in dem beigelegten Bedienerhandbuch.
ALPHA2 L,
Montage- und Betriebsanleitung
Sommerbetrieb
Außerhalb der Heizperiode schaltet die Station die Umwälzpumpe automatisch ab. Um ein Blockieren der Pumpe zu vermeiden schaltet die Regelung die Pumpe alle 3 Tage für wenige Minuten ein. Stel­len Sie während dieser Zeit bitte die höchste Drehzahlstufe ein.
Bei erhöhtem Wärmebedarf in der Heizperiode lässt sich die Pumpeeinstellung mittels des Wahlschalters ändern.
Empfohlene und alternative Pumpeneinstellungen nach dem Anlagentyp.
Pumpeneinstellung
Pos. Anlagentyp
A.
Fußbodenheizung
empfohlen alternativ
Untere Konstantdruck-
Kennlinie (CP1)
Obere Konstantdruck-
Kennlinie (CP2)
Für weitere Informationen über Entlüftung der Pumpe u.s.w. beachten Sie bitte beigelegtes Grundfos Bedienerhandbuch.
48
DKDHR VI.GP.P1.03 Danfoss District Energy
B. Zweirohrsysteme Obere Proportionaldruck-
Kennlinie (PP2)
C. Einrohrsysteme Untere Proportionaldruck-
Kennlinie (PP1)
Untere Proportionaldruck-
Kennlinie (PP1)
Obere Proportionaldruck-
Kennlinie (PP2)
Montage- und Betriebsanleitung VX Solo II
Grundfos Pumpe ALPHA2
Einschalten der Heizungsanlage / Pumpe
Vor der Inbetriebnahme muss die Anlage mit dem Heizmedium befüllt und vollständig entlüftet werden. Vor dem Einschalten emp­fehlen wir, die Umwälzpumpe auf die höchste Stufe einzustellen. Während des Betriebes stellen Sie bitte die Drehzahl auf die niedrig­ste Stufe zurück, die Wärmekomfort und Energieverbrauch zulassen.
Die Pumpe ist werksseitig auf AUTOADAPT eingestellt. AUTOADAPT ist für die meisten Anlagen geeignet. In dieser Pumpeneinstellung wird die Pumpenleistung an den tatsächlichen Heizbedarf ange­passt. Das gilt auch für die Fussbodenheizung.
Pumpeneinstellungen
Fussbodenheizung und 2-Rohssysteme:
Die AUTOADAPT-Funktion wählen (passt die Pumpeleistung autom­atisch an den tatsächlichen Heizbedarf an).
1-Rohrsysteme:
Die Pumpe ist laut den Anweisungen in dem beigelegten Bediener­handbuch einzustellen.
ALPHA2
Montage- und Betriebsanleitung
GRUNDFOS ANLEITUNG
GRUNDFOS ALPHA2
Montage- und Betriebsanleitung
Sommerbetrieb
Stationen mit Danfoss T°C Thermostat
Außerhalb der Heizperiode schaltet die Station die Umwälzpumpe automatisch ab. Um ein Blockieren der Pumpe zu vermeiden schaltet die Regelung die Pumpe alle 3 Tage für wenige Minuten ein. Stel­len Sie während dieser Zeit bitte die höchste Drehzahlstufe ein.
Bei erhöhtem Wärmebedarf in der Heizperiode lässt sich die Pumpeeinstellung mittels des Wahlschalters ändern.
Für weitere Informationen über Entlüftung der Pumpe u.s.w. beachten Sie bitte beigelegtes Grundfos Bedienerhandbuch.
Stationen mit Danfoss ECL:
Außerhalb der Heizperiode schaltet die Station die Umwälzpumpe automatisch ab. Um ein Blockieren der Pumpe zu vermeiden schaltet die Regelung die Pumpe alle 3 Tage für wenige Minuten ein. Stel­len Sie während dieser Zeit bitte die höchste Drehzahlstufe ein.
Bei erhöhtem Wärmebedarf in der Heizperiode lässt sich die Pumpeeinstellung mittels des Wahlschalters ändern.
Für weitere Informationen über Entlüftung der Pumpe u.s.w. beachten Sie bitte beigelegtes Grundfos Bedienerhandbuch.
S
Danfoss District Energy VI.GP.P1.03 DKDHR
4949
Montage- und Betriebsanleitung VX Solo II
13.0 Wartung
Wartungsarbeiten
Sind nur von qualizierten und autorisierten Personen durchzuführen.
Überprüfung
Es unterliegt es der sorgfaltspicht der Betrieber, in regelmäßigen Ab­ständen Inspektionen und wenn nötig Instandhaltungsarbeiten laut dieser und anderen Anleitungen durchführen zu lassen. Im Rahmen der o. g. Wartungsarbeiten sind alle Schmutzfänger zu reinigen, alle Verschrau­bungen und Verbindungen nachzuspannen und die Sicherheitsventile durch Drehen des Handgries in die markierte Richtung zu überprüfen.
Spülen/Reinigen von Plattenwärmeübertrager
Reinigen des Plattenwärmeübertragers ist mittels Durchspülung zu unterziehen. Um die Reinigungswirkung zu erhöhen, ist umgekehrte Durchussrichtung (als im Betriebsfall) zu empfehlen. Dadurch lässt sich evtl. entstandene Beläge auf der Innenseite des Plattenwärmeübertragers entfernen. Bei stärkeren Ablagerungen kann hierfür eine von Danfoss zugelassene Reinigungsüssigkeit (z. B. Kaloxi oder Radiner FI) verwendet werden. Beide Reinigungsussigkeiten sind umweltsfreundlich und lassen sich über das gewöhnliche Hauskanalisationssystem entsorgen. Nach Beendigung des Sp ülvorgangs ist sorgfältig mit Wasser nachzuspülen.
Entsäurung von Plattenwärmeübertrager
Wärmeübertrager unterliegen bei längerem Betrieb durch die relativ hohen Temperaturen an den Platten bzw. Rohren insbesondere der Ver­kalkung. Eventuelle Entsäurung des Plattenwärmeübertragers ist laut der Abbildung rechts vorzunehmen. Für gelötete Plattenwärmeübertrager können schwache inhibierte Säur elösungen (z. B. 5%ige Ameisen-, Essig­oder Phosphorsäure) verwendet werden.
Maßnahmen nach Wartungsarbeiten
Nach den Wartungsarbeiten und vor dem Einschalten der Anlage: – Alle gelösten Schraubenverbindungen auf festen Sitz überprüfen. – Überprüfen, ob alle zuvor entfernten Schutzvorrichtungen,
Abdeckungen wieder ordnungsgemäß eingebaut sind. – Arbeitsbereich säubern und evtll ausgetretene Stoe entfernen. – Alle verwendeten Werkzeuge, Materialien und sonstige Ausrüstungen
aus dem Arbeitsbereich wieder entfernen. – Energieversorgung einschalten und von Leckagen überwachen. – Anlage entlüften. – Wenn nötig die Anlage neu einstellen. – Sicherstellen, dass alle Sicherheitseinrichtungen des Gerätes und der
Anlage wieder einwandfrei funktionieren.
Für den Heizer oder andere Aufsichtsführende Ablesen
Es wird empfohlen den Fernwärmezähler in regelmäßigen Intervallen abzulesen, und die abgelesenen Werten aufzuschreiben.
Auskühlung / Erfassung der Rücklauftemperatur
Das Auskühlen des Fernwärmewassers bzw. der Temperaturunterschied zwischen Fernwärme-Vorlauf und Fernwärme-Rücklauf ist entscheidend für den wirtschaftlichen Betrieb. Deshalb ist es wichtig, dass Sie die Vor­und Rücklauf-Temperaturen regelmäßig kontrollieren. Normal ist eine Temperaturdierenz von 30-35°C. Beachten Sie bitte, dass die niedrigste Fernwärme-Rücklauftemperatur direkt von der Rücklauftemperatur des Heizkreises und des Behälterkreises abhängig ist. Deshalb bitte diese Rücklauftemperaturen beachten.
Nachziehen
Beim Ablesen des Wärmemengenzählers sollen alle Verschraubungen und Anschlüsse nachgezogen werden. Bei Leckagen sind qualizierten und autorisierten Personen zu kontaktieren. Bitte beachten Sie, dass die Verbindungen mit EPDM Gummidichtungen ausgeführt werden können. Deshalb ist es sehr wichtig die Überwurfmut­ter nicht zu überspannen, da dies zu Undichtigkeiten führen kann. Der Hersteller übernimmt keine Haftung für Leckagen, die aus Überspannung zurückzuführen ist.
50
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
14.0 Fehlersuche
Bei Betriebsstörungen sollte grundsätzlich - vor Beginn der ei­gentlichen Fehlersuche - folgendes geprüft werden:
- Stromversorgung zur Anlage in Ordnung (gilt nur für Anlagen mit Raumthermostat),
- Der Schmutzfänger des Fernwärmevorlauf­ rohres ist sauber,
Problem Mögliche Ursache Abhilfe
Schmutzfänger Fernwärme- oder Anlagenseitig (Heizkörperkreislauf) ver­schmutzt.
Eventuelle Filter im Wärmemengenzäh­ler verstopft.
Defekter Dierenzdruckregler. Funktion des Dierenzdruckreglers
Defekter Fühler
Defekter Stellantrieb.
Stellventil defekt - Ventilgehäuse evtl.
Keine Heizleistung
verschmutzt.
- Die Vorlauftemperatur von der Ferwärmequelle hat ein normales Niveau (Sommer mindestens 60 °C, Winter mindestens 70 °C),
- Der Dierenzdruck is grösser oder gleich dem normalen (örtlichen) Dierenzdruck im Fern­ wärmenetz - fragen Sie eventuell beim Fern­ heizwerk an,
- Die Anlage steht unter Druck.
Sieb bzw. Schmutzfänger reinigen.
Filter Reinigen (nach Absprache mit dem Fernheizwerk).
prüfen - evtl. Ventilsitz reinigen.
Fühler austauchen.
Funktion des Stellantriebs überprüfen.
Funktion des Ventils überprüfen - evtl. Ventilsitz reinigen.
Automatik falsch eingestellt oder defekt
- evtl. Stromausfall.
Pumpe ausser Betrieb. Kontrollieren, daß die Pumpe ordnungs-
“Stufe” der Pumpe zu niedrig eingestellt. Pumpe auf eine höhere Stufe einstellen.
Lufteinschlüsse in der Anlage. Anlage gründlich entlüften.
Ungleiche Wärmeverteilung Lufteinschlüsse in der Anlage. Anlage gründlich entlüften.
Automatik falsch eingestellt. Automatik einregulieren - siehe Automa-
Vorlauftemperatur zu hoch
Defekter Fühler Fühler austauschen.
Fehler im Regler - Regler reagiert nicht so, wie es laut Anleitung müsste.
Kontrollieren, daß der Regler korrekt eingestellt ist - siehe separate Anleitung. Stromversorgung überprüfen.
gemäß mit Strom versorgt wird und auch läuft. Kontrollieren, daß keine Luft im Pumpengehäuse ist - siehe Pumpen­handbuch.
tik Anleitung.
Automatik Hersteller um Hilfe bitten oder den Regler austauschen.
Danfoss District Energy VI.GP.P1.03 DKDHR
5151
Montage- und Betriebsanleitung VX Solo II
Problem Mögliche Ursache Abhilfe
Vorlauftemperatur zu niedrig
Unzureichende Kühlung
Automatik falsch eingestellt. Automatik einregulieren, - siehe Au-
Fehler im Regler - Regler reagiert nicht so, wie es laut Anleitung müsste.
Aussenfühler falsch platziert, bzw. montiert.
Schmutzfänger verschmutzt. Schmutzfänger reinigen.
Heizäche bzw. Heizkörper im Verhältnis zu gesamtheizbedarf des Gebäudes zu klein bemessen.
Vorhandene Heizäche unzureichend ausgenutzt.
Anlage ist nur einsträngig (Einrohrsys­tem).
tomatik Anleitung.
Automatikhersteller un Hilfe bitten oder den Regler austauschen.
Aussenfühler korrekt platzieren bzw. montieren.
Heizäche erhöhen.
Gleichmässige Heizverteilung an der gesam-ten Heizäche herbeiführen ­Achten Sie darauf, dass die Termostate nicht an einigen Heizkörpern ganz geö­net sind und an anderen Heizkörpern ganz geschlossen sind. Kontrollieren Sie die Temperatur unten und oben am Heizkörper. Höhere Temperatur oben am Heizkörper als unten am Heizkörper zeigt korrekten Anlagebetrieb an.
Es ist überaus wichtig, daß die Tem­peratur des Vorlaufs zu den Heizkörpern
- unter Berück-sichtigung des Komfor­tansprüche - so niedrig wie überhaupt möglich ist.
52
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
14.2 Fehlersuche - Brauchwarmwasser
Problem Mögliche Ursache Abhilfe
Kein warmes Wasser
Warmes Wasser hat keinen Druck
Dierenzdruckregler defekt oder falsch eingestellt.
Schmutzfänger der Fernwärmever­sorgung verstopft.
Elektrischer Stellantrieb defekt - Ven­tilgehäuse evtl. verschmutzt.
Automatik falsch eingestellt oder defekt
- evtl. Stromausfall.
Heizelement verkalkt Trinkwarmwasserspeicher aussäuern
Unzureichende Speicherkapazität Erwärmung/Auaden des Speichers
Schmutzfänger oder Sieb im Kalt­wasserzähler verstopft.
Funktion des Dierenzdruckreglers prüfen - evtl. Ventilsitz und Kapillarrohr reinigen.
Sieb bzw. Schmutzfänger reinigen.
Funktion des elektrischen Stellantriebs überprüfen - evtl. Ventilsitz reinigen.
Kontrollieren, daß der Regler korrekt eingestellt ist - siehe besondere Anlei­tung. Stromversorgung überprüfen; denken Sie daran, bei großen Anlagen alle drei Phasen zu prüfen. Motor vorübergehend auf “manuelle” Steuerung einstellen - siehe Automatik­Anleitung.
oder evtl. Heizelement austauschen.
abwarten. Überprüfen Sie evtl. die Spe­zikationen des Speicherherstellers betr. Kapazität.
Sieb bzw. Schmutzfänger reinigen - evtl. in Abstimmung mit der Wasserver­sorgungsgesellschaft.
Lange Wartezeit
Temperatur zu niedrig
Temperatur zu hoch
Zirkulationspumpe außer Betrieb. Prüfen, ob Pumpe läuft und ob deren
Siehe bitte “Kein warmes Wasser”. Siehe bitte “Kein warmes Wasser”.
Rückschlagventil der Zirkulationsleitung defekt (führt zur Vermischung – Zirku­lationswasserrohr erkaltet während der Entnahme).
Motorventil defekt - Ventilgehäuse evtl. verschmutzt.
Automatik falsch eingestellt oder defekt. Kontrollieren, daß der Regler korrekt
Tauchfühler defekt Tauchfühler austauchen
Stromversorgung in Ordnung ist. Kontrollieren, daß sich im Pumpenge­häuse keine Luft bendet - siehe Pumpenhandbuch.
Rückschlagventil austauschen
Funktion des Motorventils überprüfen ­evtl. Ventilsitz reinigen.
eingestellt ist - siehe besondere Anlei­tung.
Danfoss District Energy VI.GP.P1.03 DKDHR
5353
Montage- und Betriebsanleitung VX Solo II
Problem Mögliche Ursache Abhilfe
Schwankende Temperatur
Temperatur fällt während der Entnahme
Unzureichende Kühlung
Rückschlagventil der Zirkulationsleitung defekt (führt zur Vermischung – Zirku­lationswasserrohr erkaltet während der Entnahme).
Dierenzdruckregler defekt oder falsch eingestellt (Einstellung zu niedrig).
Automatik falsch eingestellt. Prüfen, daß der Regler korrekt eingestellt
Tauchfühler falsch platziert. Temperaturfühler korrekt platzieren in
Heizelement verkalkt Trinkwarmwasserspeicher aussäuern
Heizelement verkalkt Trinkwarmwasserspeicher aussäuern
Rückschlagventil austauchen.
Funktion des Dierenzdruckreglers prüfen - evtl. Ventilsitz und Kapillarrohr reinigen.
ist - siehe gesonderte Anleitung.
Übereinsteimmung mit den Anweisun­gen des Speicherherstellers. Evtl. Kontakt mit Danfoss Redan A/S für nährere Anweisungen aufnehmen.
oder evtl. Heizelement austauschen.
oder evtl. Heizelement austauschen. Überprüfen Sie evtl. die Spezikationen des Speicherherstellers betr. Kapazität.
54
DKDHR VI.GP.P1.03 Danfoss District Energy
Montage- und Betriebsanleitung VX Solo II
Danfoss Redan A/S
Telephone +45 87 43 89 43
District Energy
Omega 7, Søften
DK-8382 Hinnerup
EC-DECLARATION OF CONFORMITY
For CE marking in EU (European Union)
Danfoss Redan A/S District Energy
DK-8382 Hinnerup
Declares under our sole responsibility that below products including all available power and control options:
VX Solo II
Main components: See Instruction Manual
Covered by this declaration is in conformity with the following directive(s), standard(s) or other norma­tive document(s), provided that the products are used in accordance with our instructions.
EU Directives:
EMC Directive 2004/108/EEC
EN 61000-6-1 2007
industry.
Electromagnetic compatibility- Generic standard: Immunity for residential, commercial and light
EN 61000-6-2 2007 Electromagnetic compatibility- Generic standard: Immunity industry. EN 61000-6-3 2007 Electromagnetic compatibility- Generic standard: Emission for residential, commercial and light
industry.
EN 61000-6-4 2007 Electromagnetic compatibility- Generic standard: Emission industry.
Machinery Directive 2006/42/EEC
EN ISO 14121-
1 Safety of machinery -- Risk assessment
EN 60204-1-Safety of machinery - Electrical equipment of machines — Part 1: General requirements
PED Directive 97/23/EEC
Conformity assessment procedure followed: Module A - Internal control of production
All substations that falls under Article 3 §3 and category 1 shall not be CE-marked according to this directive
CE marked affixed year 2010
Approved by:
Place and date of issue: Hinnerup, Aug. 24th, 2010
Name: Thavarupan Perinpam
Danfoss District Energy VI.GP.P1.03 DKDHR
5555
Danfoss Redan A/S · Omega 7, Søften · DK-8382 Hinnerup Phone: +45 87 43 89 43 · Fax: +45 87 43 89 44 · redan@danfoss.com · www.redan.danfoss.dk
Produced by Danfoss Redan A/S © 09/2011
Loading...
