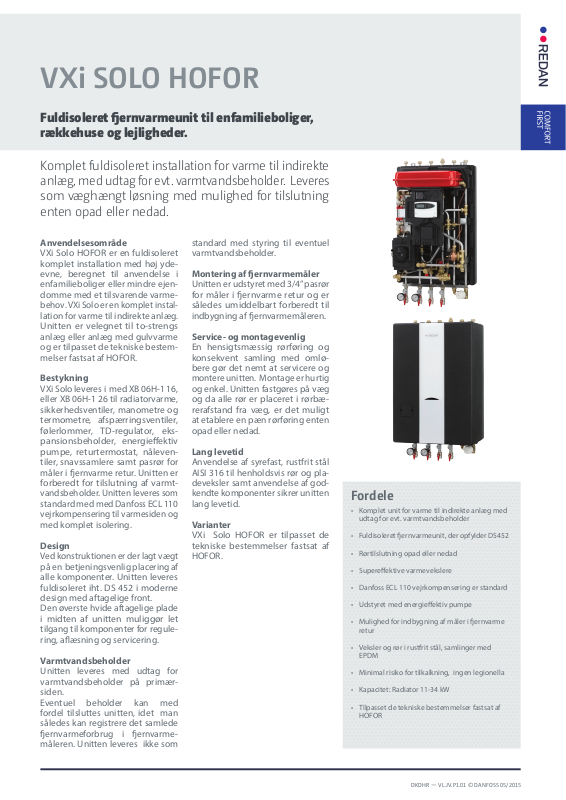

VXi SOLO HOFOR

Fuldisoleret ernvarmeunit til enfamilieboliger,
rækkehuse og lejligheder.

Komplet fuldisoleret installation for varme til indirekte
anlæg, med udtag for evt. varmtvandsbeholder. Leveres
som væghængt løsning med mulighed for tilslut ning
enten opad eller nedad.

Anvendelsesområde

VXi Solo HOFOR er en fuldisoleret
komplet installation med høj yde­evne, beregnet til anvendelse i
enfamilieboliger eller mindre ejen­domme med et tilsvarende varme­behov. VXi Solo er en komplet instal­lation for varme til indirekte anlæg.
Unitten er velegnet til to-strengs
anlæg eller anlæg med gulvvarme
og er tilpasset de tekniske bestem­melser fastsat af HOFOR.

Bestykning

VXi Solo leveres i med XB 06H-1 16,
eller XB 06H-1 26 til radiatorvarme,
sikkerhedsventiler, manometre og
termometre, afspærringsventiler,
følerlommer, TD-regulator, eks­pansionsbeholder, energieektiv
pumpe, returtermostat, nåleven­tiler, snavssamlere samt pasrør for
måler i ernvarme retur. Unitten er
forberedt for tilslutning af varmt­vandsbeholder. Unitten leveres som
standard med med Danfoss ECL 110
vejrkompensering til varmesiden og
med komplet isolering.

Design

Ved konstruktionen er der lagt vægt
på en betjeningsvenlig placering af
alle komponenter. Unitten leveres
fuldisoleret iht. DS 452 i moderne
design med aftagelige front.
Den øverste hvide aftagelige plade
i midten af unitten muliggør let
tilgang til komponenter for regule­ring, aæsning og servicering.

Varmtvandsbeholder

Unitten leveres med udtag for
varmtvandsbeholder på primær­siden.
Eventuel beholder kan med
fordel tilsluttes unitten, idet man
således kan registrere det samlede
ernvarmeforbrug i ernvarme­måleren. Unitten leveres ikke som

standard med styring til eventuel
varmtvandsbeholder.

Montering af ernvarmemåler

Unitten er udstyret med 3/4” pasrør
for måler i ernvarme retur og er
således umiddelbart forberedt til
indbygning af ernvarmemåleren.

Service- og montagevenlig

En hensigtsmæssig rørføring og
konsekvent samling med omlø­bere gør det nemt at servicere og
montere unitten. Montage er hurtig
og enkel. Unitten fastgøres på væg
og da alle rør er placeret i rørbæ­rerafstand fra væg, er det muligt
at etablere en pæn rørføring enten
opad eller nedad.

Lang levetid

Anvendelse af syrefast, rustfrit stål
AISI 316 til henholdsvis rør og pla­deveksler samt anvendelse af god­kendte komponenter sikrer unitten
lang levetid.

Varianter

VXi Solo HOFOR er tilpasset de
tekniske bestemmelser fastsat af
HOFOR.

Fordele

• Komplet unit for varme til indirekte anlæg med
udtag for evt. varmtvandsbeholder

• Fuldisoleret ernvarmeunit, der opfylder DS452

• Rørtilslutning opad eller nedad

• Supereektive varmevekslere

• Danfoss ECL 110 vejrkompensering er standard

• Udstyret med energieektiv pumpe

• Mulighed for indbygning af måler i ernvarme
retur

• Veksler og rør i rustfrit stål, samlinger med
EPDM

• Minimal risiko for tilkalkning, ingen legionella

• Kapacitet: Radiator 11-34 kW

• TIlpasset de tekniske bestemmelser fastsat af
HOFOR

DKDHR — VL. JV.P1.01 © Danfoss 05/2015

360

55

1: Fjv. frem
2: Fjv. retur
3: Varme retur
4: Varme frem
5: V.V.
6: K.V

POS.

Qty. PART NUMBER

Description

1 1

145H3693

Beslag f. VX-Isol. Instrumentpanel

2 1

145H3695

Beslag VX-Isol. FJV-R

3 1

145H3696

Beslag VX-Isol. FJV-R

4 1

145H3697

Beslag f. VX-Isol Fjv-R

5 1

145H3699

Bagplade VX-Isoleret

6 1

145H3701

Grundfos UPM3 Auto 15-70 130 EUX9

7 1

145H3739

Vinkel 3/8" M mess.

8 1

145H3740

Brystnippel F68 6x3/8" klemring

9 1

145H3749

10 1

145H3753

Cimm 12L

11 1

145H3803

Manometer 0-4 bar m. slæbeviser
12 1 145H3803_1
13 1 145H3803_2
14 1

145H3811

Beslag f. veksler
15 2

145H3812

Beslag f. bundplade isolering
16 1

145H3814

Frontplade nederste
17 1

145H3816

Frontplade REDAN

18 6

145H3817

Skrue M5x80 Cyl. hoved indv. 6 kt. DIN

912
19 2

145H3818

Spånskrue 6x30
20 4

145H3819

Skrue EPP 15x32
21 2

145H3820

Skærmskive Ø5.5/30
22 1

145H3821

Ledningsholder
23 1

145H3822

Låseskinne
24 1

145H3825

Tape m. symboler
25 1

145H3827

Kapilarrør Ø6x0.7
26 1

145H3887

Velcro sort
27 1

145H3888

Velcro Hvid
28 2 101001

Pladeskrue 4.2x13

29 1 102218

Skrue M5x65 Cyl. hoved indv. 6 kt. DIN

912
30 9

113206

Popnitte Ø4.8x10 Alu
31 2 125121
32 1 125162
33 1 125300
34 6 125301
35 1 125302
36 1 125306
37 2 125308
38 1 125312
39 5 125968
40 1 127028
41 2 131015

Kuglehane 1/4" M/M
42 1 131050
43 1 132017
44 2 132375

ESMC
45 1 132440

VS2 DN15 kvs=1.0
46 1 132635

AMV 150 230V

Danfoss Standard

A3

1:7.5

Material

Size

Scale

Projection

E

D

C

B

A

87

6

5

4

3

2

kg

Weight

General tolerance accuracy

VXi SOLO HOFOR

Diagram - Eksempel

Beholder
Frem

Beholder
Retur

Fjv.
Frem

Fjv.
Retur

Konstruktionsdata

Tryktrin (Prim/Sek.): PN 16 / PN 3
Max. temperatur: 120 °C (konstruktionstemp.)
Min. ΔP: Se ydelseseksempler

Vægt Max. 49 kg

Isolering

Polypropylen (EPP)

Mål (mm)

Isoleret: H 999 × B 550 × D 360

Elektrisk tilslutning 230 V AC

Tilslutnings ­dimensioner

FJV, Varme: ¾“ RG (mue)
Udtag beholder: ¾“ RG (mue)

Tilslutningsafstand

(afstand fra væg): 55 mm

550

100 350 100

65 100 80 80 80 80 65

1 2 3 4 5 6

Væg

54

800 136

55

1. Pladeveksler varme

4. Trykdierensregulator AVPL

5. Snavssamler REDAN indb. i T-stk.

7. Kugleventil

8. Pumpe, Grundfos UPM3

11. Sikkerhedsventil varme, 2,5 bar

13. Termometer

14. Manometer 0-16 bar m. afspærring

15. Manometer 0-4 bar

16. Ekspansionsbeholder 12 l

17. Luftskrue

19. Aftapning

21. Returtermostat

22. Nåleventil

23. Følerlomme til føler f. måler ½”

24. Passtk. f. måler ¾” x 165 mm retur

25. Danfoss ECL 110

26. Udeføler Danfoss ESMT

27. Føler Danfoss ESMC

29. Ventilmotor Danfoss AMV 150

30. Ventil Danfoss VS2

43. Blændplade

Varme
Frem

Varme
Retur

Tilslutninger

1. Fjernvarme frem 4. Varme frem

2. Fjernvarme retur 5. Beholder frem*

3. Varme retur 6. Beholder retur*

* Vist med kuglehane på målskitse, - ikke standard.

VVS-numre

VXi Solo m. isolering, type: VVS-Nr: Kode nr.

XB 06H-1 16
XB 06H-1 26

incl. ECL 110
incl. ECL 110

374959192 145F4183
374959292 145F4186

Danfoss ECL 210/A230, - tillæg som erst. for ECL 110 ­Danfoss ECL 310/A230, - tillæg som erst. for ECL 110 -

360

Set fra oven

Tryktab*
Primær

3)

[bar]

Ydelse

[kW]

25
34
11
17

Pladeveksler

XB06H-1 16
XB06H-1 26
XB06H-1 16
XB06H-1 26

Primær

[° C]

90/45 40/70 510 0,61 717 0,25
90/45 40/70 620 0,62 975 0,25
80/46 45/60** 320 0,18 631 0,25
90/46 45/60** 400 0,23 975 0,25

Varme: Ydelseseksempler

* Excl. varmemåler, ** Gulvvarme, *** Lavtemperatur

2) Veksler til gulvvarme.

3) Beregnet ved 70% af varmeeekten og inkl. udtag for varmtvandsbeholder, 10 kW v v
