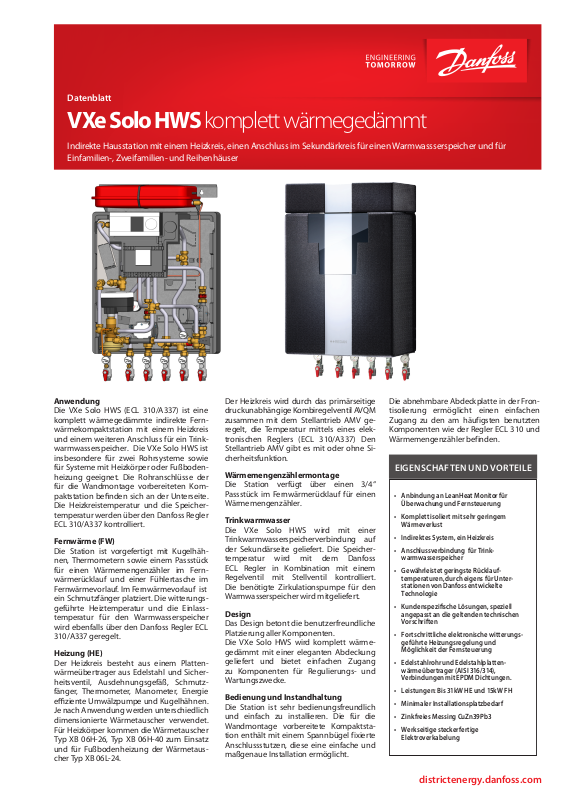

Danfoss VXe Solo HWS Fact sheet [de]

Datenblatt

VXe Solo HWS komplett wärmegedämmt

Indirekte Hausstation mit einem Heizkreis, einen Anschluss im Sekundärkreis für einen Warmwassserspeicher und für
Einfamilien-, Zweifamilien- und Reihenhäuser

Anwendung

Die VXe Solo HWS (ECL 310/A337) ist eine
komplett wärmegedämmte indirekte Fern­wärmekompaktstation mit einem Heizkreis
und einem weiteren Anschluss für ein Trink­warmwasserspeicher. Die VXe Solo HWS ist
insbesondere für zwei Rohrsysteme sowie
für Systeme mit Heizkörper oder Fußboden­heizung geeignet. Die Rohranschlüsse der
für die Wandmontage vorbereiteten Kom­paktstation befinden sich an der Unterseite.
Die Heizkreistemperatur und die Speicher­temperatur werden über den Danfoss Regler
ECL 310/A337 kontrolliert.

Fernwärme (FW)

Die Station ist vorgefertigt mit Kugelhäh­nen, Thermometern sowie einem Passstück
für einen Wärmemengenzähler im Fern­wärmerücklauf und einer Fühlertasche im
Fernwärmevorlauf. Im Fernwärmevorlauf ist
ein Schmutzfänger platziert. Die witterungs­geführte Heiztemperatur und die Einlass­temperatur für den Warmwasserspeicher
wird ebenfalls über den Danfoss Regler ECL
310/A337 geregelt.

Heizung (HE)

Der Heizkreis besteht aus einem Platten­wärmeübertrager aus Edelstahl und Sicher­heitsventil, Ausdehnungsgefäß, Schmutz­fänger, Thermometer, Manometer, Energie
effiziente Umwälzpumpe und Kugelhähnen.
Je nach Anwendung werden unterschiedlich
dimensionierte Wärmetauscher verwendet.
Für Heizkörper kommen die Wärmetauscher
Typ XB 06H-26, Typ XB 06H-40 zum Einsatz
und für Fußbodenheizung der Wärmetaus­cher Typ XB 06L-24.

Der Heizkreis wird durch das primärseitige
druckunabhängige Kombiregelventil AVQM
zusammen mit dem Stellantrieb AMV ge­regelt, die Temperatur mittels eines elek­tronischen Reglers (ECL 310/A337) Den
Stellantrieb AMV gibt es mit oder ohne Si­cherheitsfunktion.

Wärmemengenzählermontage

Die Station verfügt über einen 3/4“
Passstück im Fernwärmerücklauf für einen
Wärmemengenzähler.

Trinkwarmwasser

Die VXe Solo HWS wird mit einer
Trinkwarmwasserspeicherverbindung auf
der Sekundärseite geliefert. Die Speicher­temperatur wird mit dem Danfoss
ECL Regler in Kombination mit einem
Regelventil mit Stellventil kontrolliert.
Die benötigte Zirkulationspumpe für den
Warmwasserspeicher wird mitgeliefert.

Design

Das Design betont die benutzerfreundliche
Platzierung aller Komponenten.
Die VXe Solo HWS wird komplett wärme­gedämmt mit einer eleganten Abdeckung
geliefert und bietet einfachen Zugang
zu Komponenten für Regulierungs- und
Wartungszwecke.

Bedienung und Instandhaltung

Die Station ist sehr bedienungsfreundlich
und einfach zu installieren. Die für die
Wandmontage vorbereitete Kompaktsta­tion enthält mit einem Spannbügel fixierte
Anschlussstutzen, diese eine einfache und
maßgenaue Installation ermöglicht.

Die abnehmbare Abdeckplatte in der Fron­tisolierung ermöglicht einen einfachen
Zugang zu den am häufigsten benutzten
Komponenten wie der Regler ECL 310 und
Wärmemengenzähler befinden.

EIGENSCHAFTEN UND VORTEILE

• Anbindung an LeanHeat Monitor für
Überwachung und Fernsteuerung

• Komplett isoliert mit sehr geringem
Wärmeverlust

• Indirektes System, ein Heizkreis

• Anschlussverbindung für Trink­warmwasserspeicher

• Gewährleistet geringste Rücklauf­temperaturen, durch eigens für Unter­stationen von Danfoss entwickelte
Technologie

• Kundenspezifische Lösungen, speziell
angepasst an die geltenden technischen
Vorschriften

• Fortschrittliche elektronische witterungs­geführte Heizungsregelung und
Möglichkeit der Fernsteuerung

• Edelstahlrohr und Edelstahlplatten­wärmeübertrager (AISI 316/314),
Verbindungen mit EPDM Dichtungen.

• Leistungen: Bis 31kW HE und 15kW FH

• Minimaler Installationsplatzbedarf

• Zinkfreies Messing CuZn39Pb3

• Werkseitige steckerfertige
Elektroverkabelung

districtenergy.danfoss.com

315

912

55

POS.

Qty.

PART NUMBER

Description

1

1

003L3594 AHQM15 kvs=1.6

22004B6040

Ball valve DN20 N/N

34004B6094

Ball valve DN20 N/N

42004B6102

Filter f. TEE DN20

5

2

004U8616

Kontraventil indb. m. krave DN20

6

1

079B0135

XB06H-1, 40 pl

7

1

082G3093

AMV 150 230V

81087H3040

ECL 310

91087H3230

Sokkel ECL 210/310

102087N0015

ESMC

112101001 Pladeskrue 4.2x13

12

7

113206

Popnitte Ø4.8x10 Alu

13

1

125.1044

Tee boret højre 1/8"

14

1

125101

Tee DN20 3x 3/4" Ext.

1511251102

Tee DN20 boret 1/8" venstre

161125168

Blok DN20

17

1

125170 Tee forl. DN20 3/4" x 3/4" x 3/4"

182130062

Kronmuffe

191144B2149

Tee DN20 3/4"x3/4"x1/2"

202144B2151 Tee 1/2i"x3/4"x3/4" union nut (125.308)

211144B2162

Tee DN20 3/4"x nut x 1/2"

22

3

144B2172

Prop 1/2" m. O-ring

23

1

144B2176

Mont.bøsning f. 3/4"x1" Oml.

24

2

144B2186

Vinkel DN20 N/N

251144B2367-1

Føler Jumo

262144B2379

Flatseal Ø24/17x2,75

27

1

144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"

28

1

144B2386

Luftskrue 1/2"

29

3

144B2476

Angle 3/4" ext. thr. 3/4" nut

30

1

144B2516

Slutmuffe 3/4" Redan

31

36

145H3120

Pakning 3/4" m EPDM 282

32

4

145H3121

Pakning 1" 30x21,5x3

33

6

145H3133

Termometer (0 - 120)

341145H3134

Termometer (0 - 60)

351145H3137

Gasket Ø11/5 x 1 fiber

362145H3138

Flatseal Ø24/17x2

37

3

145H3408

Spidsmuffe 3/4" x 1"

38

1

145H3432

Hexagon nipple 1/2" x 3/4" w. O-ring

39

1

145H3436

Nippel 3/4" m.3/4" omløber x 40mm

40

7

145H3443

Fjederbølge Ø15x8 f. termometer

41

1

145H3696

Beslag f. Tee

42

2

145H3711

Grundfos UPM3 Auto L 15-70 130 EUX9

43

1

145H3825

Tape m. symboler

44

1

145H3993 Passtk. 3/4" x 110 Stål

45

1

145H4196

Bagplade VXe

46

1

145H4198

Beslag VXe

47

1

145H4203

Isolering VX-ny

48

1

145H4210

Polystyren plade f. mont. af måler

49

3

145H4233

Gipsdybel Ø14,5x22 mm GK

50

3

145H4234

Pladeskrue ST 3.5x9,5 BN30904

51

1

145H4236-01

Strips 3,6x1,5 L=200 sort

52

2

145H4236-02

Strips 3,6x1,5 L=200 sort

53

1

145H4294

Corner angle 1/8" f. manometer

54

1

145H4338

Overlay VXe Redan

55

1

145H4490

Manometer 4 bar 1/4" bag 130°

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

POS.

Qty.

PART NUMBER

Description

1

1

003L3594 AHQM15 kvs=1.6

22004B6040

Ball valve DN20 N/N

34004B6094

Ball valve DN20 N/N

42004B6102

Filter f. TEE DN20

5

2

004U8616

Kontraventil indb. m. krave DN20

6

1

079B0135

XB06H-1, 40 pl

7

1

082G3093

AMV 150 230V

81087H3040

ECL 310

91087H3230

Sokkel ECL 210/310

102087N0015

ESMC

112101001 Pladeskrue 4.2x13

12

7

113206

Popnitte Ø4.8x10 Alu

13

1

125.1044

Tee boret højre 1/8"

14

1

125101

Tee DN20 3x 3/4" Ext.

1511251102

Tee DN20 boret 1/8" venstre

161125168

Blok DN20

171125170 Tee forl. DN20 3/4" x 3/4" x 3/4"

182130062

Kronmuffe

191144B2149

Tee DN20 3/4"x3/4"x1/2"

202144B2151 Tee 1/2i"x3/4"x3/4" union nut (125.308)

211144B2162

Tee DN20 3/4"x nut x 1/2"

22

3

144B2172

Prop 1/2" m. O-ring

23

1

144B2176

Mont.bøsning f. 3/4"x1" Oml.

24

2

144B2186

Vinkel DN20 N/N

25

1

144B2367-1

Føler Jumo

262144B2379

Flatseal Ø24/17x2,75

27

1

144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"

28

1

144B2386

Luftskrue 1/2"

29

3

144B2476

Angle 3/4" ext. thr. 3/4" nut

30

1

144B2516

Slutmuffe 3/4" Redan

31

36

145H3120

Pakning 3/4" m EPDM 282

32

4

145H3121

Pakning 1" 30x21,5x3

33

6

145H3133

Termometer (0 - 120)

341145H3134

Termometer (0 - 60)

351145H3137

Gasket Ø11/5 x 1 fiber

362145H3138

Flatseal Ø24/17x2

37

3

145H3408

Spidsmuffe 3/4" x 1"

38

1

145H3432

Hexagon nipple 1/2" x 3/4" w. O-ring

39

1

145H3436

Nippel 3/4" m.3/4" omløber x 40mm

40

7

145H3443

Fjederbølge Ø15x8 f. termometer

41

1

145H3696

Beslag f. Tee

42

2

145H3711

Grundfos UPM3 Auto L 15-70 130 EUX9

43

1

145H3825

Tape m. symboler

44

1

145H3993 Passtk. 3/4" x 110 Stål

45

1

145H4196

Bagplade VXe

46

1

145H4198

Beslag VXe

47

1

145H4203

Isolering VX-ny

48

1

145H4210

Polystyren plade f. mont. af måler

49

3

145H4233

Gipsdybel Ø14,5x22 mm GK

50

3

145H4234

Pladeskrue ST 3.5x9,5 BN30904

51

1

145H4236-01

Strips 3,6x1,5 L=200 sort

52

2

145H4236-02

Strips 3,6x1,5 L=200 sort

53

1

145H4294

Corner angle 1/8" f. manometer

54

1

145H4338

Overlay VXe Redan

55

1

145H4490

Manometer 4 bar 1/4" bag 130°

6

7

8

9

10

11

12

13

14

15

16

SCHALTPLAN  BEISPIEL

1 Plattenwärmeübertrager,

Heizung mit Wärmedämmung
5 Schmutzfänger
6 Rückschlagventil
7 Kugelhahn
8 Umwälzpumpe HE
8A Umwälzpumpe Speicher
11 Sicherheitsventil, Heizung,
3 bar ½”
13 Thermometer
14 Tauchhülse für Manometer

16 Ausdehnungsgefäß 12 l
23 Fühlertasche für WMZ ½”
24 Passstück für WMZ
3/4” x 110 mm
25 Regler Danfoss
ECL310/A337
26 Außenfühler, ESMT
27 Anlegefühler Danfoss, ESMC
28 Temperaturfühler ESMB
29 Stellantrieb Danfoss AMV
30 Kombiventil Danfoss AVQM

15 Manometer

FW
Vorlauf

FW
Rücklauf

Technische Daten:

Nenndruck (primär/sekundär): PN 16/PN 6
Max. Vorlauftemperatur: 120 °C
Min. ΔP: siehe Leistungsbsp.
Hartlötwerkstoff (HEX): Kupfer

Gewicht: Max. 55 kg

Wärmedämmung: Polypropylene EPP λ

0.039

Spannungsversorgung: 230 V AC

Abmessungen (mm):

mit Frontabdeckung: H 912 x B 550 x D 315

Anschlussgrößen:

FW,HE,PWC,PWH: G ¾“ AG
(Außengewinde)

Maße:

65 100 80 80 80 80

1 2 3 4 5 6

550

Liefergrenze

Speicher

Speicher
Rücklauf

Speicher
Vorlauf

HE
Vorlauf

HE
Rücklauf

Anschlüsse:

1. Primärseite (FW-Vorlauf )

2. Primärseite (FW-Rücklauf )

3. Heizungs-Rücklauf (HRL)

4. Heizungs-Vorlauf (HVL)

5. Trinkwarmwasser PWH)

912

55

6. Kaltwasser (PWC)

Grundtyp VXe Solo HWS

Typ 1, Abdeckhaube
Typ 2, Abdeckhaube
Typ 1, Abdeckhaube, STW *

315

Typ 2, Abdeckhaube, STW *
Typ 3, Abdeckhaube, STW *

*Sicherheitsfunktion = AMV13 / Jumo Sicherheitsthermostat

Optionen Bestell Nr.

KFE Füll- und Entleerungsventil
¼”(vormontiert im Kugelhahn)

145H3717

HEIZUNG: LEISTUNGSBEISPIELE

Wärmetauscher

HEX

XB 06H-1 26

Typ 1

XB 06H-1 40

XB 06 L-1 2 4

Typ 2

Typ 3

* Ohne Wärmemengenzähler (WMZ) und Trinkwarmwasser Leistung

© Danfoss | DEN-DKDHR | 2021 .06

Heizleistung

[kW]

20 75/46 40/65 38 594 696 57
20 80/50 45/70 37 588 696 57
20 90/52 50/70 28 462 870 51
30 75/45 40/65 60 882 1038 44
30 80/50 45/75 59 876 1044 44
30 90/52 50/70 42 696 1308 26
15 75/31 30/40 20 300 1296 25
15 8 0/31 30/40 18 270 129 6 25
15 9 0/31 30/40 18 222 12 96 25

Temperatur

Temperatur

Sekundär

[°C]

Primär

[°C]

**Ohne Leistung für Trinkwarmwasser

Druckverlust

Primär

[*kP a]

Durchfluss

Primär

[**l/h]

AM382531597600de-000102

Durchfluss

Sekundär

[l/h]

Restförderhöhe

UP M3 15-7 0

[kPa]
