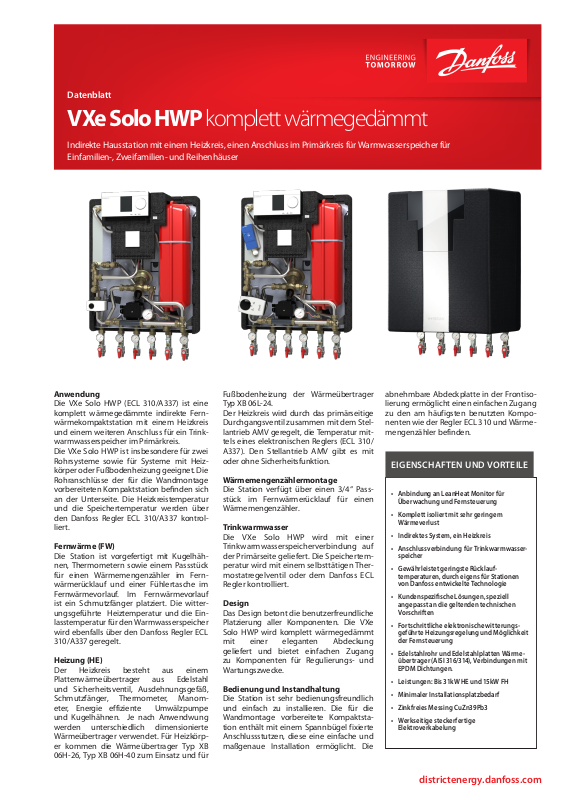

Datenblatt
VXe Solo HWP komplett wärmegedämmt
Indirekte Hausstation mit einem Heizkreis, einen Anschluss im Primärkreis für Warmwasserspeicher für
Einfamilien-, Zweifamilien- und Reihenhäuser
Anwendung
Die VXe Solo HWP (ECL 310/A337) ist eine
komplett wärmegedämmte indirekte Fernwärmekompaktstation mit einem Heizkreis
und einem weiteren Anschluss für ein Trinkwarmwasserspeicher im Primärkreis.
Die VXe Solo HWP ist insbesondere für zwei
Rohrsysteme sowie für Systeme mit Heizkörper oder Fußbodenheizung geeignet. Die
Rohranschlüsse der für die Wandmontage
vorbereiteten Kompaktstation befinden sich
an der Unterseite. Die Heizkreistemperatur
und die Speichertemperatur werden über
den Danfoss Regler ECL 310/A337 kontrolliert.
Fernwärme (FW)
Die Station ist vorgefertigt mit Kugelhähnen, Thermometern sowie einem Passstück
für einen Wärmemengenzähler im Fernwärmerücklauf und einer Fühlertasche im
Fernwärmevorlauf. Im Fernwärmevorlauf
ist ein Schmutzfänger platziert. Die witterungsgeführte Heiztemperatur und die Einlasstemperatur für den Warmwasserspeicher
wird ebenfalls über den Danfoss Regler ECL
310/A337 geregelt.
Heizung (HE)
Der Heizkreis besteht aus einem
Plattenwärmeübertrager aus Edelstahl
und Sicherheitsventil, Ausdehnungsgefäß,
Schmutzfänger, Thermometer, Manometer, Energie effiziente Umwälzpumpe
und Kugelhähnen. Je nach Anwendwung
werden unterschiedlich dimensionierte
Wärmeübertrager verwendet. Für Heizkörper kommen die Wärmeübertrager Typ XB
06H-26, Typ XB 06H-40 zum Einsatz und für
Fußbodenheizung der Wärmeübertrager
Typ XB 06L-24.
Der Heizkreis wird durch das primärseitige
Durchgangsventil zusammen mit dem Stellantrieb AMV geregelt, die Temperatur mittels eines elektronischen Reglers (ECL 310/
A337). Den Stellantrieb AMV gibt es mit
oder ohne Sicherheitsfunktion.
Wärmemengenzählermontage
Die Station verfügt über einen 3/4“ Passstück im Fernwärmerücklauf für einen
Wärmemengenzähler.
Trinkwarmwasser
Die VXe Solo HWP wird mit einer
Trinkwarmwasserspeicherverbindung auf
der Primärseite geliefert. Die Speichertemperatur wird mit einem selbsttätigen Thermostatregelventil oder dem Danfoss ECL
Regler kontrolliert.
Design
Das Design betont die benutzerfreundliche
Platzierung aller Komponenten. Die VXe
Solo HWP wird komplett wärmegedämmt
mit einer eleganten Abdeckung
geliefert und bietet einfachen Zugang
zu Komponenten für Regulierungs- und
Wartungszwecke.
Bedienung und Instandhaltung
Die Station ist sehr bedienungsfreundlich
und einfach zu installieren. Die für die
Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte
Anschlussstutzen, diese eine einfache und
maßgenaue Installation ermöglicht. Die
abnehmbare Abdeckplatte in der Frontisolierung ermöglicht einen einfachen Zugang
zu den am häufigsten benutzten Komponenten wie der Regler ECL 310 und Wärmemengenzähler befinden.
EIGENSCHAFTEN UND VORTEILE
• Anbindung an LeanHeat Monitor für
Überwachung und Fernsteuerung
• Komplett isoliert mit sehr geringem
Wärmeverlust
• Indirektes System, ein Heizkreis
• Anschlussverbindung für Trinkwarmwasserspeicher
• Gewährleistet geringste Rücklauftemperaturen, durch eigens für Stationen
von Danfoss entwickelte Technologie
• Kundenspezifische Lösungen, speziell
angepasst an die geltenden technischen
Vorschriften
• Fortschrittliche elektronische witterungsgeführte Heizungsregelung und Möglichkeit
der Fernsteuerung
• Edelstahlrohr und Edelstahlplatten Wärmeübertrager (AISI 316/314), Verbindungen mit
EPDM Dichtungen.
• Leistungen: Bis 31kW HE und 15kW FH
• Minimaler Installationsplatzbedarf
• Zinkfreies Messing CuZn39Pb3
• Werkseitige steckerfertige
Elektroverkabelung
districtenergy.danfoss.com
785
660
315
55
POS.
Qty.
PART NUMBER
Description
1
1
003H6418
AVPB-F15 kvs=2.5 0.3 bar PN16
2
1
004B1852
XB06H-1, 26 pl
3
4
004B6040
Ball valve DN20 N/N
4
2
004B6102
Filter f. TEE DN20
5
1
004U8237
Trykeksp. Cimm RP 12L
6
1
065F2155
VS2 15 kvs=1.6
7
1
082G3093
AMV 150 230V
8
1
087H3040
ECL 310
9
1
087H3230
Sokkel ECL 210/310
10
2
087N0015
ESMC
11
2
101001 Pladeskrue 4.2x13
12
9
113206
Popnitte Ø4.8x10 Alu
13
1
1251011
Tee boret 1/8" højre
14
1
1251102
Tee DN20 boret 1/8" venstre
15
1
125170 Tee forl. DN20 3/4" x 3/4" x 3/4"
16
1
127022
Brystnippel 68F 6x1/8"
17
2
130062
Kronmuffe
18
1
130352-02
Strips
19
2
144B2149
Tee DN20 3/4"x3/4"x1/2"
20
2
144B2151
Tee 1/2i"x3/4"x3/4" union nut (125.308)
21
1
144B2161
Tee DN20 nut x 3/4" x 3/4"
22
2
144B2162
Tee DN20 3/4"x nut x 1/2"
23
3
144B2172
Prop 1/2" m. O-ring
24
1
144B2176
Mont.bøsning f. 3/4"x1" Oml.
25
2
144B2379
Flatseal Ø24/17x2,75
26
1
144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"
27
1
144B2386
Luftskrue 1/2"
28
3
144B2476
Angle 3/4" ext. thr. 3/4" nut
29
1
144B2516
Slutmuffe 3/4" Redan
30
1
145H3037
Vinkelnippel 69F 6x1/8"
31
35
145H3120
Pakning 3/4" m EPDM 282
2
3
4
5
6
7
8
POS.
Qty.
PART NUMBER
Description
1
1
003H6418
AVPB-F15 kvs=2.5 0.3 bar PN16
2
1
004B1852
XB06H-1, 26 pl
3
4
004B6040
Ball valve DN20 N/N
4
2
004B6102
Filter f. TEE DN20
5
1
004U8237
Trykeksp. Cimm RP 12L
6
1
065F2155
VS2 15 kvs=1.6
7
1
082G3093
AMV 150 230V
8
1
087H3040
ECL 310
9
1
087H3230
Sokkel ECL 210/310
10
2
087N0015
ESMC
11
2
101001 Pladeskrue 4.2x13
12
9
113206
Popnitte Ø4.8x10 Alu
13
1
1251011
Tee boret 1/8" højre
14
1
1251102
Tee DN20 boret 1/8" venstre
15
1
125170 Tee forl. DN20 3/4" x 3/4" x 3/4"
16
1
127022
Brystnippel 68F 6x1/8"
17
2
130062
Kronmuffe
18
1
130352-02
Strips
19
2
144B2149
Tee DN20 3/4"x3/4"x1/2"
20
2
144B2151
Tee 1/2i"x3/4"x3/4" union nut (125.308)
21
1
144B2161
Tee DN20 nut x 3/4" x 3/4"
22
2
144B2162
Tee DN20 3/4"x nut x 1/2"
23
3
144B2172
Prop 1/2" m. O-ring
24
1
144B2176
Mont.bøsning f. 3/4"x1" Oml.
25
2
144B2379
Flatseal Ø24/17x2,75
26
1
144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"
27
1
144B2386
Luftskrue 1/2"
28
3
144B2476
Angle 3/4" ext. thr. 3/4" nut
29
1
144B2516
Slutmuffe 3/4" Redan
30
1
145H3037
Vinkelnippel 69F 6x1/8"
31
35
145H3120
Pakning 3/4" m EPDM 282
4
5
6
7
8
SCHALTPLAN BEISPIEL
Speicher
Liefergrenze
Speicher, Vorlauf
Speicher, Rücklauf
FW
Vorlauf
FW
Rücklauf
Technische Daten:
Nenndruck (primär/sekundär): PN 16/PN 6
Max. Vorlauftemperatur: 120 °C
Min. ΔP: siehe Leistungsbsp.
Hartlötwerkstoff (HEX): Kupfer
Gewicht: Max. 55 kg
Wärmedämmung: Polypropylene
EPP λ 0.039
Spannungsversorgung: 230 V AC
Abmessungen (mm):
mit Frontalabdeckung H 785 x B 550 x T 315
Anschlussgrößen:
FW + PWH: G ¾“ AG (Außengewinde)
HE: G ¾” IG (Innengewinde)
Maße:
100
80 80 80 80 65
550
1 2 3 4 5 6
1 Platten Wärmeübertrager
mit Wärmedämmung
4 Differenzdruckregler und
Volumenstrombegrenzer AVPB-F
5 Schmutzfänger
7A Kugelhahn ¾ AG/AG 120 mm für
Thermometer/Manometer
7B Kugelhahn ¾ IT/ET 120 mm for
Thermometer
8 Heizungspumpe
11 Sicherheitsventil Heizung,
3 bar ½”
Anschlüsse:
1. Primärseite (FW-Vorlauf )
2. Primärseite (FW-Rücklauf)
3. Heizungs-Rücklauf (HRL)
4. Heizungs-Vorlauf (HVL)
660
785
5. Trinkwarmwasser (PWH)
6. Kaltwasser (PWC)
Grundtyp VXe Solo HWP Code No
Typ 1, Abdeckhaube 145F4445
Typ 2, Abdeckhaube 145F4446
55
315
Typ 1, Abdeckhaube, STW* 145F4447
Typ 2, Abdeckhaube, STW* 145F4448
Typ 3, Abdeckhaube, STW* 145F4449
*Sicherheitsfunktion = AMV13 / Jumo Sicherheitsthermostat
Optionen Code No
KFE Füll- und Entleerungsventil
¼”(vormontiert im Kugelhahn)
Thermostatventil RAVK/VMA für
Trinkwarmwasser
13 Thermometer
14 Tauchhülse für Manometer
15 Manometer
16 Ausdehnungsgefäß 12 l
23 Fühlertasche für WMZ ½”
24 Passstück für WMZ
3/4” x 110 mm
25 Regler Danfoss ECL 310/A337
26 Außenfühler, ESMT
27 Anlegefühler Danfoss, ESMC
29 Stellantrieb Danfoss AMV
30 Durchgangsventil VS2
-----------------------------------------Optionen:
54 Sicherheitsfunktion, Jumo
HE
Vorlauf
HE
Rücklauf
145H3717
144B2021
HEIZUNG: LEISTUNGSBEISPIELE
Wärme-
tauscher
HEX
XB 06H-1 26
Typ 1
XB 06H-1 40
Typ 2
XB 06 L-1 2 4
Typ 3
* Ohne Wärmemengenzähler (WMZ) und Leistung für Trinkwarmwasser **Ohne Leistung für Trinkwarmwasser
© Danfoss | DEN-DKDHR | 2021 .06
Heizlei-
stung
[kW]
Temperatur
Primär
[°C]
Temperatur
Sekundär
[°C]
Druckverlust
Primär
[*kP a]
20 75/46 40/65 38 594 696 57
20 80/50 45/70 37 588 696 57
20 90/52 50/ 70 28 462 870 51
30 75/45 40/65 60 882 1038 44
30 80/50 45/75 59 876 1044 44
30 90/52 50/ 70 42 696 1308 26
15 75/31 30/40 20 300 1296 25
15 8 0/31 3 0/40 18 270 129 6 25
15 9 0/31 3 0/40 18 222 1296 25
Durchfluss
Primär
[**l/h]
AM382455429583de-000102
Durchfluss
Sekundär
[l/h]
Restförderhöhe
UP M3 15-7 0
[kPa]
