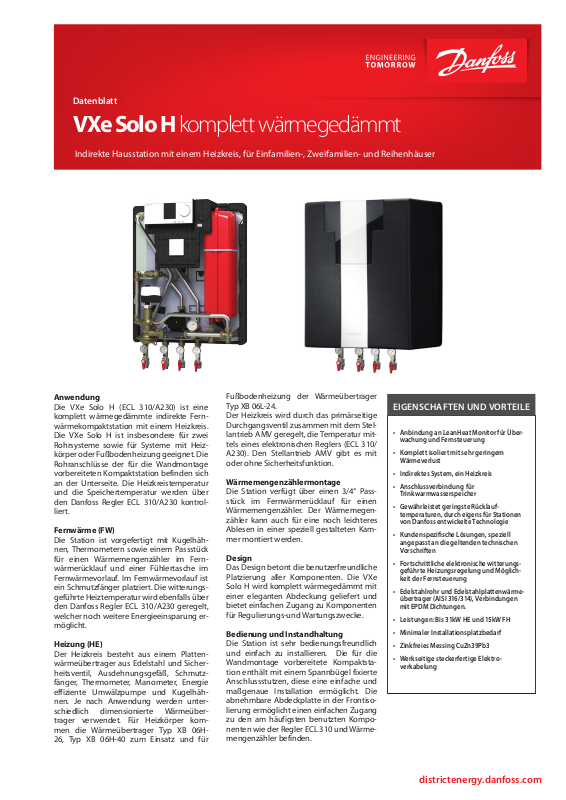

Datenblatt

VXe Solo H komplett wärmegedämmt

Indirekte Hausstation mit einem Heizkreis, für Einfamilien-, Zweifamilien- und Reihenhäuser

Anwendung

Die VXe Solo H (ECL 310/A230) ist eine
komplett wärmegedämmte indirekte Fern­wärmekompaktstation mit einem Heizkreis.
Die VXe Solo H ist insbesondere für zwei
Rohrsysteme sowie für Systeme mit Heiz­körper oder Fußbodenheizung geeignet. Die
Rohranschlüsse der für die Wandmontage
vorbereiteten Kompaktstation befinden sich
an der Unterseite. Die Heizkreistemperatur
und die Speichertemperatur werden über
den Danfoss Regler ECL 310/A230 kontrol­liert.

Fernwärme (FW)

Die Station ist vorgefertigt mit Kugelhäh­nen, Thermometern sowie einem Passstück
für einen Wärmemengenzähler im Fern­wärmerücklauf und einer Fühlertasche im
Fernwärmevorlauf. Im Fernwärmevorlauf ist
ein Schmutzfänger platziert. Die witterungs­geführte Heiztemperatur wird ebenfalls über
den Danfoss Regler ECL 310/A230 geregelt,
welcher noch weitere Energieeinsparung er­möglicht.

Heizung (HE)

Der Heizkreis besteht aus einem Platten­wärmeübertrager aus Edelstahl und Sicher­heitsventil, Ausdehnungsgefäß, Schmutz­fänger, Thermometer, Manometer, Energie
effiziente Umwälzpumpe und Kugelhäh­nen. Je nach Anwendung werden unter­schiedlich dimensionierte Wärmeüber­trager verwendet. Für Heizkörper kom­men die Wärmeübertrager Typ XB 06H­26, Typ XB 06H-40 zum Einsatz und für

Fußbodenheizung der Wärmeübertrager
Typ XB 06L-24.
Der Heizkreis wird durch das primärseitige
Durchgangsventil zusammen mit dem Stel­lantrieb AMV geregelt, die Temperatur mit­tels eines elektronischen Reglers (ECL 310/
A230). Den Stellantrieb AMV gibt es mit
oder ohne Sicherheitsfunktion.

Wärmemengenzählermontage

Die Station verfügt über einen 3/4“ Pass­stück im Fernwärmerücklauf für einen
Wärmemengenzähler. Der Wärmemegen­zähler kann auch für eine noch leichteres
Ablesen in einer speziell gestalteten Kam­mer montiert werden.

Design

Das Design betont die benutzerfreundliche
Platzierung aller Komponenten. Die VXe
Solo H wird komplett wärmegedämmt mit
einer eleganten Abdeckung geliefert und
bietet einfachen Zugang zu Komponenten
für Regulierungs-und Wartungszwecke.

Bedienung und Instandhaltung

Die Station ist sehr bedienungsfreundlich
und einfach zu installieren. Die für die
Wandmontage vorbereitete Kompaktsta­tion enthält mit einem Spannbügel fixierte
Anschlussstutzen, diese eine einfache und
maßgenaue Installation ermöglicht. Die
abnehmbare Abdeckplatte in der Frontiso­lierung ermöglicht einen einfachen Zugang
zu den am häufigsten benutzten Kompo­nenten wie der Regler ECL 310 und Wärme­mengenzähler befinden.

EIGENSCHAFTEN UND VORTEILE

• Anbindung an LeanHeat Monitor für Über­wachung und Fernsteuerung

• Komplett isoliert mit sehr geringem
Wärmeverlust

• Indirektes System, ein Heizkreis

• Anschlussverbindung für
Trinkwarmwasserspeicher

• Gewährleistet geringste Rücklauf­temperaturen, durch eigens für Stationen
von Danfoss entwickelte Technologie

• Kundenspezifische Lösungen, speziell
angepasst an die geltenden technischen
Vorschriften

• Fortschrittliche elektronische witterungs­geführte Heizungsregelung und Möglich­keit der Fernsteuerung

• Edelstahlrohr und Edelstahlplattenwärme­übertrager (AISI 316/314), Verbindungen
mit EPDM Dichtungen.

• Leistungen: Bis 31kW HE und 15kW FH

• Minimaler Installationsplatzbedarf

• Zinkfreies Messing CuZn39Pb3

• Werkseitige steckerfertige Elektro­verkabelung

districtenergy.danfoss.com

315

POS.

Qty.

PART NUMBER

Description

1

1

003H6735

AVQM DN15 kvs=1.6

2 1

004B1852

XB06H-1, 26 pl

3

2

004B6040

Ball valve DN20 N/N

4

2

004B6102

Filter f. TEE DN20

5

1

004U8237

Trykeksp. Cimm RP 12L

6

1

082G3093

AMV 150 230V

7

1

087H3040

ECL 310

8

1

087H3230

Sokkel ECL 210/310

9

2

087N0015

ESMC

10

2

101001 Pladeskrue 4.2x13

11

7

113206

Popnitte Ø4.8x10 Alu

12

1

1251102

Tee DN20 boret 1/8" venstre

13

1

125168

Blok DN20

14

1

125170 Tee forl. DN20 3/4" x 3/4" x 3/4"

15

2

130062

Kronmuffe

16

1

130352-02

Strips

17

1

144B2149

Tee DN20 3/4"x3/4"x1/2"

18

2

144B2151

Tee 1/2i"x3/4"x3/4" union nut (125.308)

19

1

144B2162

Tee DN20 3/4"x nut x 1/2"

20

3

144B2172

Prop 1/2" m. O-ring

21

1

144B2176

Mont.bøsning f. 3/4"x1" Oml.

22

2

144B2379

Flatseal Ø24/17x2,75

23

1

144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"

24

1

144B2386

Luftskrue 1/2"

25

3

144B2476

Angle 3/4" ext. thr. 3/4" nut

26

1

144B2516

Slutmuffe 3/4" Redan

27

1

145H3037

Vinkelnippel 69F 6x1/8"

28

24

145H3120

Pakning 3/4" m EPDM 282

29

2

145H3121

Pakning 1" 30x21,5x3

30

4

145H3133

Termometer (0 - 120)

31

1

145H3137

Gasket Ø11/5 x 1 fiber

32

1

145H3432

Hexagon nipple 1/2" x 3/4" w. O-ring

33

4

145H3443

Fjederbølge Ø15x8 f. termometer

34

1

145H3696

Beslag f. Tee

2

3

4

5

6

7

8

POS.

Qty.

PART NUMBER

Description

1

1

003H6735

AVQM DN15 kvs=1.6

2 1

004B1852

XB06H-1, 26 pl

3

2

004B6040

Ball valve DN20 N/N

4

2

004B6102

Filter f. TEE DN20

5

1

004U8237

Trykeksp. Cimm RP 12L

6

1

082G3093

AMV 150 230V

7

1

087H3040

ECL 310

8

1

087H3230

Sokkel ECL 210/310

9

2

087N0015

ESMC

10

2

101001 Pladeskrue 4.2x13

11

7

113206

Popnitte Ø4.8x10 Alu

12

1

1251102

Tee DN20 boret 1/8" venstre

13

1

125168

Blok DN20

14

1

125170 Tee forl. DN20 3/4" x 3/4" x 3/4"

15

2

130062

Kronmuffe

16

1

130352-02

Strips

17

1

144B2149

Tee DN20 3/4"x3/4"x1/2"

18

2

144B2151

Tee 1/2i"x3/4"x3/4" union nut (125.308)

19

1

144B2162

Tee DN20 3/4"x nut x 1/2"

20

3

144B2172

Prop 1/2" m. O-ring

21

1

144B2176

Mont.bøsning f. 3/4"x1" Oml.

22

2

144B2379

Flatseal Ø24/17x2,75

23

1

144B2384 Sikkerhedsventil Syr 3 bar 1/2" x 3/4"

24

1

144B2386

Luftskrue 1/2"

25

3

144B2476

Angle 3/4" ext. thr. 3/4" nut

26

1

144B2516

Slutmuffe 3/4" Redan

27

1

145H3037

Vinkelnippel 69F 6x1/8"

28

24

145H3120

Pakning 3/4" m EPDM 282

29

2

145H3121

Pakning 1" 30x21,5x3

30

4

145H3133

Termometer (0 - 120)

31

1

145H3137

Gasket Ø11/5 x 1 fiber

32

1

145H3432

Hexagon nipple 1/2" x 3/4" w. O-ring

33

4

145H3443

Fjederbølge Ø15x8 f. termometer

34

1

145H3696

Beslag f. Tee

5

6

7

8

SCHALTPLAN  BEISPIEL

1 Plattenwärmeübertrager Heizung
5 Schmutzfänger
7 Kugelhahn
8 Heizungspumpe
11 Sicherheitsventil Heizung
13 Thermometer
14 Tauchhülse für Manometer
15 Manometer
16 Ausdehnungsgefäß 12L
23 Fühlertasche für WMZ ½”
24 Passstück für WMZ ¾” x 110 mm
25 Regler Danfoss ECL310/A230

FW
Vorlauf

FW
Rücklauf

Technische Daten:

Nenndruck (primär/sekundär): PN 16/PN 6
Max. Vorlauftemperatur: 120 °C
Min. ΔP: siehe Leistungsbsp.
Hartlötwerkstoff (HEX): Kupfer

Gewicht: Max. 55 kg

Wärmedämmung: Polypropylene

EPP λ 0.039

Spannungsversorgung: 230 V AC

Abmessungen (mm):

mit Frontalabdeckung: H 785 x B 550 x T 315

26 Außenfühler , ESMT
27 Anlegefühler, ESMC
29 Stellantrieb Danfoss AMV
30 Kombiventil Danfoss AVQM

Maße:

785

100 80 80 65

1 2 3 4

550

HE
Vorlauf

HE
Rücklauf

Anschlüsse:

1. Primärseite (FW-Vorlauf)

2. Primärseite (FW-Rücklauf)

3. Heizungs-Rücklauf (HRL)

4. Heizungs-Vorlauf (HVL)

660

55

315

Grundtyp VXe Solo H Code No

Typ 1, Abdeckhaube 145F4440
Typ 2, Abdeckhaube 145F4441
Typ 1, Abdeckhaube, STW * 145F4442
Typ 2, Abdeckhaube, STW * 145F4443
Typ 3, Abdeckhaube, STW * 145F4444

* Sicherheitsfunktion = AMV13 / Jumo Sicherheitsthermostat

Anschlussgrößen:

FW+PWH: G ¾“ AG (Außengewinde)
HE: G ¾” IG (Innengewinde)

HEIZUNG: LEISTUNGSBEISPIELE

Wärme-

tauscher

HEX

XB 06H-1 26

Typ 1

XB 06H-1 40

Typ 2

XB 06 L-1 2 4

Typ 3

* Ohne Wärmemengenzähler (WMZ) und Trinkwarmwasser Leistung

© Danfoss | DEN-DKDHR | 2021 .06

Heizlei-

stung

[kW]

Temperatur

Primär

[°C]

20 75/46 40/65 38 594 696 57
20 80/50 45/70 37 588 696 57
20 90/52 50/70 28 462 870 51
30 75/45 40/65 60 882 103 8 44
30 80/50 45/75 59 876 104 4 44
30 90/52 50/70 42 696 130 8 26
15 75/31 30/40 20 300 1296 25
15 8 0/31 30/40 18 270 1296 25
15 9 0/31 30/40 18 222 129 6 25

Temperatur

Sekundär

[°C]

Optionen Code No

KFE Füll- und Entleerungsventil
¼”(vormontiert im Kugelhahn)

Druckverlust

Primär

[*kP a]

Durchfluss

Primär

[l/h]

AM373476293163de-000102

Durchfluss

Sekundär

[l/h]

145H3717

Restförderhöhe

UP M3 15-7 0

[kPa]
