NaudojimovadovasTermixVXCompact28
2.0Funkcijųaprašymas;Funkcijos
Šilumospunktascentralizuotamšildymui,esant
nepriklausomaisistemai.Šilumospunktasnepriklausomai
šildymosistemai
Taikymas
„TermixVXCompact28“yraparuoštasnaudotioptimaliaisaugus
sprendimaspatalpųšildymui.Šisšilumospunktasefektyviai
perduodaenergiją,turikompaktiškąkonstrukciją,jįpatogu
prižiūrėti.Šilumospunktasnaudojamasnepriklausomaišildymo
sistemai,t.y.kaibūtinasšilumokaitisšildymokontūre,esant
centralizuotamšilumostiekimui,kaiesamasįrenginysnetinkamas
tiesioginiamprijungimui.„TermixVXCompact28“šilumospunktas
puikiaitinkaten,kurkeliamiaukštisaugumoreikalavimaidėl
vamzdynųsprogimoiršildymosistemosvandenspadarytaižalai
Centralizuotasšildymas(t/v)
Įpunktocentralizuotošildymokontūrosudėtįįeinasrautovaldymo
vožtuvassuintegruotuslėgioreguliatoriumi,termometraiir
rutuliniaivožtuvai.
Šildymas(H)
Šilumoskontūrąsudaroplokštelinisšilumokaitis,apsauginis
vožtuvas,manometras,termometrai,rutuliniaivožtuvai,vandens
išleidimovožtuvas,nuorintojasircirkuliacinissiurblys.Temperatūra
šildymokontūregalibūtireguliuojamatermostatuarba
elektroniniuvaldikliupagallaukotemperatūrą.Atsižvelgiantįtai,
kaiptaikomasšilumospunktas,centriniamirgrindiniamšildymui
galibūtinaudojamiskirtingišilumokaičiai.
Karštasvanduobuitinėmsreikmėms(K/V)
„TermixVXCompact28“tiekiamassujungiamaisiaisvamzdžiais
KVtalpaiprijungti.
2
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
3.0Saugausdarboreikalavimai
3.1Bendrossaugospastabos
Toliaupateiktinurodymaiskirtistandartiniamšilumos
punktui.Užsakovuipageidaujantgalimosirnestandartinės
šilumospunktomodikacijos.
Priešmontuojantirįjungiantšilumospunktą,būtinaatidžiai
perskaitytišįvaldymovadovą.Gamintojasneprisiimaatsakomybės
užžaląarbagedimus,kilusiusnesilaikantvaldymovadovo
nurodymų.Atidžiaiperskaitykiteirvisusnurodymusirjų
laikykitės,kadišvengtumėtenelaimingųatsitikimų,sužeidimųarba
nuosavybėssugadinimo.
Montavimo,paleidimoirtechninioaptarnavimodarbusturiatlikti
tikkvalikuotasįgaliotasispersonalas.
Rekomenduojamelaikytissistemosgamintojųarbasistemos
operatoriauspateikiamųinstrukcijų.
Apsauganuokorozijos
Visivamzdžiaiirjųkomponentaipagamintiišnerūdijančiojoplieno
arbažalvario.
Maksimaluschlorokomponentųkiekissrautoterpėjeneturiviršyti
150mg/l.
Esantdidesniamchlorokomponentųlygiui,ypačpadidėjakorozijos
atsiradimoįrengimuoserizika.
Tikįgaliotasispersonalas
Montavimo,paleidimoirtechninioaptarnavimodarbusturiatliktitik
kvalikuotasįgaliotasispersonalas.
Atidžiailaikykitėsnurodymų
Siekdamiišvengtisužeidimųarįrenginiogedimo,privaloteperskaityti
šiuosnurodymusirjųlaikytis.
Pavojusdėlperdidelioslėgioirtemperatūros
Žinokiteleistinąsistemosslėgįirtemperatūrą.
Energijosšaltinis
Šilumospunktassukurtascentriniošildymosistemaikaippirminis
energijosšaltinis.Tačiaugalimanaudotiirkitusenergijosšaltinius,
jeitaileidžiavaldymosąlygosirjieyrapanašūsįcentriniošildymo
energijosšaltinius.
Taikymas
Šilumospunktassukurtasprijungtiprienamoinstaliacijosnuo
užšalimoapsaugotojepatalpoje,kuriostemperatūraneviršija50°C,
odrėgnumas–60%.Neuždenkiteirneaptaisykitešilumospunkto
arkitaipneužstatykiteįėjimoįpunktą.
Medžiagųpasirinkimas
Medžiagosvisuometpasirenkamoslaikantisvietosįstatymų.
Apsauginis(-iai)vožtuvas(-ai)
Šilumospunktegalibūtisumontuotasapsauginis(-iai)vožtuvas
(-ai),tačiauvisadareikiavadovautisvietosįstatymaisbei
taisyklėmis.
Sujungimas
Šilumospunkteturibūtiįdiegtafunkcija,užtikrinantipunkto
atjungimąnuovisųenergijosšaltinių(taippatirmaitinimo).
Avariniaiatvejai
Ištikuspavojuiarįvykusnelaimingiemsatsitikimams(gaisrui,
protėkiuiarkitomspavojingomssąlygoms),jeiįmanoma,
nutraukitepunktoenergijostiekimąišvisųenergijosšaltiniųir
susisiekitesuspecialistu.
Jeibuitiniskarštasvanduoyranetinkamosspalvosarbakvapo,
uždarykitevisusšilumospunktouždaromusvožtuvus,praneškite
valdymopersonaluiirnedelsdamisusisiekitesuspecialistu.
Maksimališilumnešioterpėstemperatūrašilumospunkteyra110°C.
Maksimalusdarbinisšilumospunktoslėgis10barų.Užklausoje
galimosPN16versijos.
Jeiguviršijamileistinassistemosslėgisirtemperatūra,padidėjarizika
sugadintiįrangąirpatirtitraumasaptarnaujant.
Šilumospunktegalibūtisumontuotiapsauginiaivožtuvai,tačiau
visadareikiavadovautisvietosįstatymaisbeitaisyklėmis.
Pavojusdėlįkaitusiųpaviršių
Šilumospunktokaikuriepaviršiaiįkaista,todėlpriejųprisilietusoda
galinudegti.Būkiteatsargūs,būdaminetolišiųįkaitusiųpaviršių.
Nutrūkusenergijostiekimui,varikliovožtuvaigaliįstrigtiatidaryto
vožtuvopadėtyje.Šilumospunktopaviršiaiįkaista,todėlpriejų
prisilietusodagalinudegti.Centriniošildymopadavimoirgrąžinimo
kontūruoseesantysrutuliniaivožtuvaituribūtiuždaryti.
Pavojuspažeistitransportuojant
Priešmontuodamišilumospunktąįsitikinkite,arjisnebuvopažeistas
transportavimometu.
Laikymas
Jeipriešmontavimąšilumospunktąreikialaikyti,tamskirtos
patalposturibūtisausosiršildomos.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
SVARBU:sujungimųužveržimas
Dėltransportavimometukylančiosvibracijosbūtinapatikrinti
visusanšiniussujungimus,užveržiamasjungtis,elektrosapkabą
iružveržiamussujungimusirpriveržtijuospriešįleidžiantvandens
įsistemą.Prileidusįsistemąvandensirpaleidusjąveikti,VISUS
sujungimusbūtinaužveržtiišnaujo.
DEN-GT
3
NaudojimovadovasTermixVXCompact28
4.0Montavimas
4.1Montavimas
Montavimodarbaituribūtiatliekamilaikantisvietosįstatymųbei
taisyklių.
Centralizuotasšildymas(t/v).T olesniuoseskyriuoset/vreiškia
šilumą,kuritiekiamaįšilumospunktą.Į„Danfoss“šilumospunktą
šilumagalibūtitiekiamanaudojatįvairiusenergijosšaltinius,pvz.,
mazutą,dujasarbasaulėsenergiją.Kadbūtųpaprasčiau,t/vgali
būtivadinamaspirminiušilumosšaltiniu.
Jungtys:
1.Centralizuotošildymo(t/v)tiekimas
2.Centralizuotošildymo(t/v)grąžinimas
3.Šildymo(H)tiekimolinija
4.Šildymo(H)grįžtamalinija
5.Įtalpątiekimolinija(TSL)
6.Ištalposgrįžtamalinija(TGL)
Tikįgaliotasispersonalas
Montavimo,paleidimoirtechninioaptarnavimodarbusturiatliktitik
kvalikuotasįgaliotasispersonalas.
Jungčiųmatmenys:
t/v+H:
TSL+TGL:
Dydžiai(mm):
Begaubto:
Sugaubtu:
Svoris(apytiks.):50kg
Vamzdžiųišdėstymasgaliskirtisnuopavaizduotopaveikslėlyje.
Atkreipkitedėmesįįžymėjimąantpunkto.
G1”(vid.sriegis)
G¾”(vid.sriegis)
H970xW620xD420
H970xW640xD522
4
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
4.1.1Montavimas
Montavimas:
Pakankamaerdvė
Užtikrinkitepakankamaivietosaplinkšilumospunktąjam
sumontuotiirtechniniamaptarnavimuiatlikti.
Padėtis
Punktąbūtinasumontuotitaip,kadbūtųtinkamaiišdėstyti
komponentai,montavimoangosiretiketės.Jeipunktąnorite
išdėstytikitaip,susisiekitesutiekėju.
Gręžimodarbai
Jeišilumospunktasmontuojamaspriesienos,gręžimodarbai
atliekamikitojemontavimoplokštėspusėje.Priegrindų
montuojamiįrenginiaituriatramą.
Žymėjimas
Kiekvienašilumospunktojungtisyrapažymima.
Priešdiegiant:
Valymasirplovimas
Priešmontuojantšilumospunktąturibūtinuvalytiirpraplautivisi
jovamzdžiaiirsujungimai.
Montavimoanga.
Užveržimas
Montuojantbūtinapatikrintivisussujungimusir,esantreikalui,juos
užveržti,nestransportavimometudėlvirpesiųgalibūtipažeisti.
Nenaudojamisujungimai
Nenaudojamisujungimaiiruždarymosklendėsgalibūti
užplombuotos.Jeireikiaatjungtikištukus,taigalipadarytitik
įgaliotasisaptarnavimospecialistas.
Montavimas:
Filtras
Filtrasgaunamaskartusupunktu.Jįmontuotireikiapagalschemą.
Atminkite,kadltrasgalibūtipateikiamasnepriveržtas.
Sujungimai
Prijungiantprietinklųgalibūtinaudojamisrieginiai,anšiniaiar
privirinamisujungimai.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
5
NaudojimovadovasTermixVXCompact28
4.2Paleidimas
Netiesioginiošildymoįjungimas
Pripildymas
1:Pirmaspripildymas
Pildantsistemąpirmąkartą,šilumokaitįreikialėtaipildytivandeniu,
kolbuspasiektasdarbinisslėgis.
2:Slėgiodaviklis
Šildymokontūroslėgiodaviklisrodoslėgįšildymosistemoje.
Siekiantišvengtipavojingųsituacijų,būtinagriežtailaikytisšio
nurodymo.
3:Tiekimožarna
Šildymogrąžinimolinijojeįmontuojamasrutulinisvožtuvassu
kamščiu.Norintpripildytisistemą,pirmiausiaireikiauždaryti
rutulinįvožtuvą,išimtikamštįirprijungtitiekimožarną.Vėl
atidariusrutulinįvožtuvą,galimapradėtisistemospildymą.
Sujungimųužveržimasišnaujo
Prileidusįsistemąvandensirpaleidusjąveikti,VISUSsujungimus
būtinaužveržtiišnaujo.
Siurblys
Sistemospripildymometusiurblįbūtinaišjungti.
4:Išankstinisslėgis
Pildantsistemąvandeniu,būtinaatidžiaistebėtimanometrą.
Išsiplėtimoindaspateikiamassuišankstonustatytu0.5barslėgiu.
Kiekvienamešilumospunkteišankstinisslėgispriklausonuo
sistemosgalvos(atstumotarpžemiausioiraukščiausiosistemos
taško),pvz.:
5:Užpildymostabdymas
Sistemospildymasturibūtistabdomas,jeimanometrasrodo1–2
baraisdidesnįneiišankstinioslėgionustatymą.Tadareikiauždaryti
rutulinįvožtuvą,nuimtižarnąirįkištikamštį.
Įjungimas:
1:Siurbliogreitis
Priešpaleisdamisistemą,įjunkitesiurblįmaksimaliugreičiu.
2:Siurblioįjungimas
Įjunkitesiurblįiršildymąsistemoje.
3:Uždaromųvožtuvųatidarymas
Įjungiantšildymopunktą,uždaromivožtuvaituribūtiatviri,o
įrenginys–stebimas.Punktoapžiūrosmetuturibūtirodoma
tinkamatemperatūra,slėgis,tinkamasšiluminisišsiplėtimasir
nebūtipratekėjimų.Jeišilumokaitisveikiakaipnumatyta,jįgalima
nustatytiįprastamnaudojimui.
4:Sistemosventiliavimas
Kairadiatoriaipradėsšilti,išjunkitesiurblįirišsistemosišleiskiteorą.
Aukštis(m)Slėgis(bar)
0–50.5
5–101.0
10–15
15–202.0
1.5
5:Siurbliogreičioreguliavimas
Nustatykitemažiausiąsiurbliogreitįpagalkomfortolygįirelektros
energijossuvartojimą.
Dažniausiaisiurbliogreičioreguliavimomechanizmasnustatomas
vidurinėjepadėtyje(numatytasisnustatymas).Tačiaukaikuriose
grindiniošildymoarbavienokontūrosistemosesiurbliogreičio
reguliavimomechanizmągalitektipasuktiviršun.
Didesnissiurbliogreitisnaudojamastiktuoatveju,jeigupadidėja
šildymogalia.
6
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
Grindinisšildymas:
Siurbliostabdymofunkcija
Jeišilumospunktasnaudojamaskartusugrindiniušildymu,
cirkuliacinįsiurblįreikiaprijungtipriesiurbliostabdymofunkcijos,
esančiosgrindiniošildymoreguliatoriuje.Siurblįbūtinasustabdyti,
jeiuždaromivisigrindiniošildymokontūrai.
Garantija
Jeitopadarytineįmanoma,srautąreikianukreiptiperapvado
vamzdį.Tonepadarius,siurblysgalisugestiirgarantijabus
anuliuota.
Veikimasvasaroslaikotarpiu:
Siurblioišjungimas
Vasaroslaikotarpiucirkuliacinįsiurblįreikiaišjungti,ošildymo
padavimolinijojeesančiusuždaromusvožtuvus–uždaryti.
Siurblioįjungimasdukartpersavaitę
Vasarosmeturekomenduojamakartąpermėnesį2minutėms
įjungticirkuliacinįsiurblį;šildymosistemospadavimokontūro
vožtuvasturiliktiuždarytas.
Elektroninisreguliatorius
Daugeliselektroniniųreguliatoriųįjungiasiurblįautomatiškai(žr.
gamintojonurodymus).
4.3Elektrinissujungimas
Priešjungdamielektroslaidus,atminkite:
Saugausdarboreikalavimai
Perskaitykitereikiamassaugospastabųdalis.
230V
Šilumospunktasturibūtiprijungtasprie230Vkintamossrovės
tinkloirįžemintas.
Potencialoprijungimas
Prijungtipotencialąreikialaikantis60364-4-41:2007ir
IEC60364-5-54:2011reikalavimų.
Prijungimovietamontavimoplokštelėsapatiniamedešiniajame
kampepažymėtaįžeminimosimboliu.
Atjungimas
Šilumospunktasturibūtiprijungtastaip,kadjįbūtųgalimaatjungti
prireikusremontuoti.
Laukotemperatūrosjutiklis
Laukotemperatūrosjutikliaituribūtisumontuotitaip,kad
jųnepasiektųtiesioginiaisaulėsspinduliai.Jieneturėtųbūti
montuojamišaliadurų,langųiroroventiliacijosangų.
Laukotemperatūrosjutiklisturibūtiprijungtaspriegaliniobloko
irvaldomaselektroniniubūdu.
Įgaliotasiselektrosspecialistas
Elektriniussujungimusgalimontuotitikįgaliotasiselektros
specialistas.
Vietosstandartai
Elektriniaisujungimaituribūtijungiamilaikantisdabartinių
reikalavimųirvietosstandartų.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
7
NaudojimovadovasTermixVXCompact28
5.0Konstrukcija

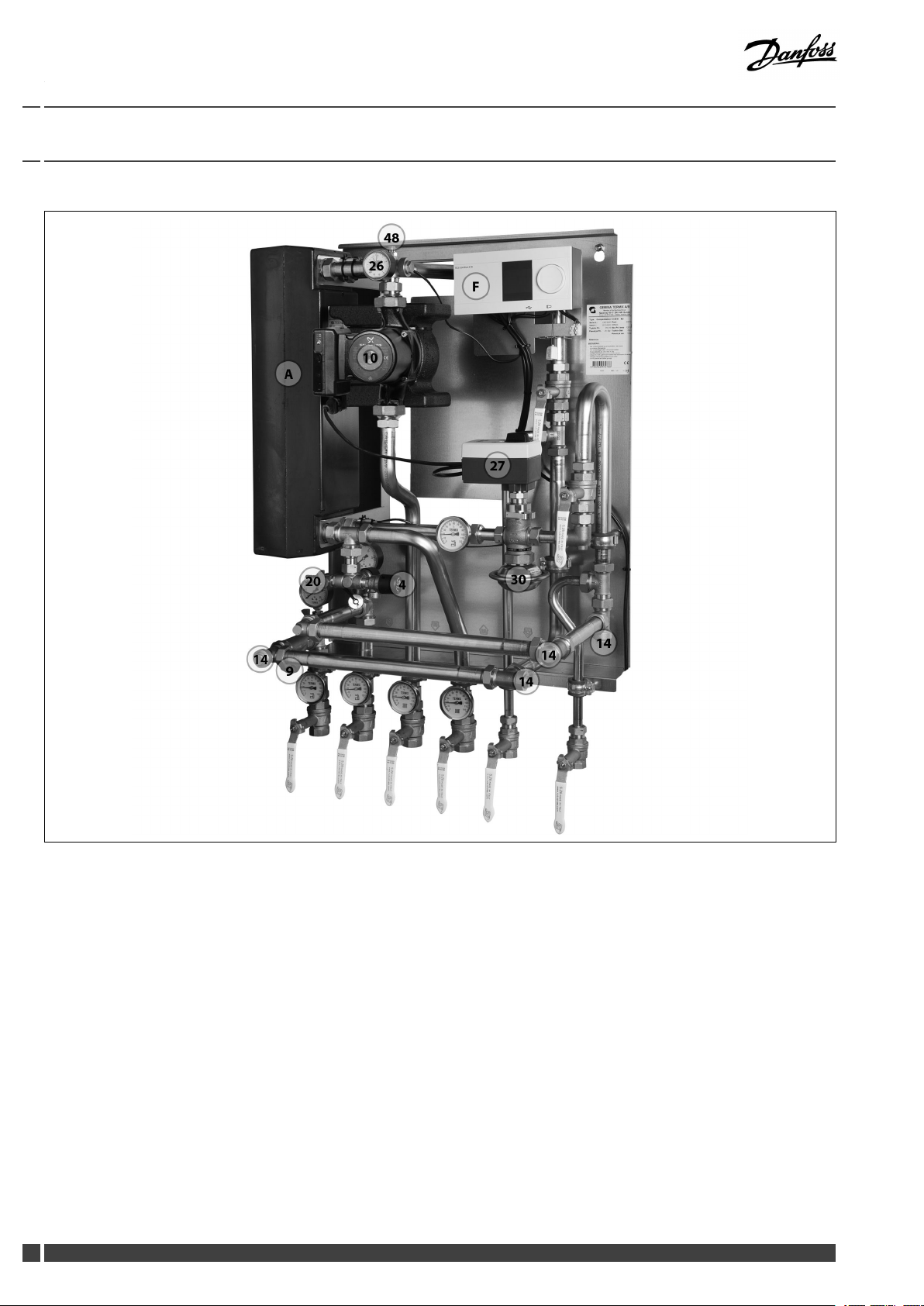

5.1Konstrukcija
Jūsųšilumospunktasgaliatrodytikiekkitaipneiparodyta.
Konstrukcijosaprašymas
A
Šilumokaitis,šildymas
F
Elektroninisreguliatorius
(elektroninisvaldiklis)
4
Apsauginisvožtuvas,šildymas
9
Filtras
8
DEN-GT
10
Cirkuliacinissiurblys
14
Jutikliogilzė,šilumosskaitiklisreguliavimovožtuvu
20
Pripildymo/vandensišleidimovožtuvas
26
Slėgiodaviklis,šildymas(Manometras,šildymas)
27
Pavara,Š
VI.CW.Q4.21/LLT42360
30
48
Srautoreguliatoriussuintegruotu
Nuorintojas,rankinis
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
5.2Schema
t/vtiekimo
linija
t/v
grįžtama
linija
TGLTSL
Jūsųšilumospunktasgaliatrodytikiekkitaipneiparodytaschemoje.
Schemosaprašymas
A
Šilumokaitis,šildymas
F
Elektroninisvaldiklis
1
Rutulinisvožtuvas
4
Apsauginisvožtuvas
9
Filtras
10
Cirkuliacinissiurblys
16
Laukotemperatūrosjutiklis
18
Termometras
19
Paviršiausjutiklis
20
Pripildymo/vandensišleidimo
vožtuvas
t/vtiekimolinija:Centralizuotošildymotiekimas
t/vgrįžtamalinija:Centrializuotošildymogrįžtamalinija
Šildymo(H)tiekimolinija:Šildymotiekimolinija
Šildymogrįžtamalinija:Šildymogrįžtamalinija
TTL:
TGL:
Įtalpątiekimolinija
Ištalposgrįžtamalinija
24
Tiekiamasneprijungtasprieįrenginio
25
Manometrassurutuliniuvožtuvu
26
Manometras
27
Pavara
30
Srautoreguliatoriussuintegruotu
reguliavimovožtuvu
48
Nuorintojas,rankinis
Šildymo
(H)tiekimo
linija
Šildymo
grįžtama
linija
5.2.1Techniniaiparametrai
Techniniaiparametrai
Sąlyginisslėgis:
Didžiausiašildymotiekimolinijostemperatūra:
PN16
120°C
Mažiausiasšaltovandensstatinisslėgis:0.5baro
Litavimomedžiaga(HEX):
Šilumokaičiobandymoslėgis:
Varis
30barų
Triukšmolygis:≤55dB
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
9
NaudojimovadovasTermixVXCompact28
6.0Reguliatoriai
6.1Šildymokontūras
6.1.1Slėgioperkryčioreguliatoriaus
Slėgioperkryčioreguliatoriussumažinaslėgiosvyravimus,
kylančiuscentriniošildymotinkle.Tačiaudarbinisslėgisšildymo
punkteišliekastabilus.
6.1.2AVTBreguliatorius(30–100°)
Temperatūrosnustatymasyratoks:
1=35°C
2=55°C
3=75°C
4=95°C
5=100°C
Reikšmėsnurodytoskaiporientacinės.
Termostatinisreguliatorius
Šildymosrautolinijostemperatūrareguliuojamataip:
Norėdamipadidintitemperatūrą,pasukitetermostatinio
reguliatoriausrankenėlęirpasirinkitedidesnęreikšmę.
Norėdamisumažintitemperatūrą,pasukitetermostatinio
reguliatoriausrankenėlęirpasirinkitemažesnęreikšmę.
10
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
6.1.3Srautoreguliatoriussuintegruotureguliavimovožtuvu
Reguliatoriusyratiesioginioveikimosrautoreguliatoriussu
integruotureguliavimovožtuvu.Reguliatoriusuždaromas,kai
viršijamasdidžiausiasnustatytassrautas.Jįgalimanaudotikartu
su„Danfoss“elektrospavaromissusaugosfunkcijaarbabejos.
Variklįsugrįžtamąjaspyruoklegalimanaudotikaipsaugosfunkciją
nutrūkusmaitinimui.
6.1.4Elektrinisdvieigisreguliuojamasvožtuvas
Pavarossuapsauginefunkcijaarbabejosgaminamostrijųpadėčių
reguliatoriams.Pavarassugrįžtamąjaspyruoklegalimanaudoti
atbuliniamvožtuvouždarymui,nutrūkusmaitinimui.
6.1.5Elektroninisvaldymas
Šilumospunktaisuelektroniniuvaldymuturibūtinustatytilaikantis
gamintojonurodymų.
Patalpose,kuriųtemperatūravaldomaradiatoriųtermostatais,
rekomenduojamatermostataisnustatytimaksimaliąkiekvieno
kambariotemperatūrą.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
11
NaudojimovadovasTermixVXCompact28
6.1.6Laukotemperatūrosjutiklis(ESMT)
Laukotemperatūrosjutikliaituribūtisumontuotitaip,kad
jųnepasiektųtiesioginiaisaulėsspinduliai.Jieneturėtųbūti
montuojamišaliadurų,langųiroroventiliacijosangų.
6.1.7Cirkuliacinissiurblys
UPML,UPMXLcirkuliaciniaisiurbliaiskirtipalaikytiskysčio
cirkuliacijąšildymosistemosesukintamaissrautais.Jieviduje
kontroliuojaminaudojanttrisproporcinioslėgiokreivesirtris
nuolatinioslėgio/galioskreives,pasirenkamasnaudojantvartotojo
sąsają.
ParuoštaEuP2015.
MAGNA3cirkuliaciniaisiurbliaiskirtipalaikytiskysčiocirkuliaciją
šildymosistemosesukintamaissrautais,kaipageidaujama
optimizuotisiurblioefektyvumątaipmažinantišlaidasenergijai.
ParuoštaEuP2015.
12
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
6.1.8GrundfosUPML/UPMXLinstrukcijos
PP=proporcinisslėgis(dažnaimirksi)
CP=nuolatinisslėgis(retaimirksi)
6.1.9Šildymokontūroslėgiodaviklis
Šildymokontūroslėgiodaviklisrodoslėgįšildymosistemoje.
6.2Kitainformacija
6.2.1Apsauginisvožtuvas
Apsauginiovožtuvotikslas–apsaugotišilumospunktąnuoper
didelioslėgio.
Apsauginiovožtuvodrenažinisvamzdelisneturibūtiužaklintas.
Drenažiniovamzdelioišėjimoangaturibūtitokiojepadėtyje,kad
vanduogalėtųnutekėtiišapsauginiovožtuvoirpatsvandens
nutekėjimasbūtųsaugus.
Apsauginiusvožtuvusrekomenduojamatikrintikas6mėnesius.Tai
atliekamapasukantvožtuvąnurodytakryptimi.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
13
NaudojimovadovasTermixVXCompact28
6.2.2Filtras
Filtrusturireguliariaivalytiįgaliotiejispecialistai.Valymodažnumas
priklausonuoveikimosąlygųirgamintojonurodymų.
6.2.3Tvirtinimodetalė
Šilumospunkteyratingaienergijosskaitikliuimontuoti.
Energijosskaitikliųmontavimas
1:Uždarykiterutuliniusvožtuvus
Jeisistemojeyravandens,uždarykiterutuliniusvožtuvus,esančius
centriniošildymopadavimoirgrąžinimokontūruose.
2:Atlaisvinkiteveržles
Atlaisvinkiteintarpąlaikančiasveržles.
3:Nuimkiteintarpą
Nuimkiteintarpąirpakeiskitejįenergijosskaitikliu.Nepamirškite
uždėtitarpinių.
4:Užveržkitejungtis
Sumontavęenergijosskaitiklį,patikrinkiteiružveržkitevisus
srieginiussujungimus.
Jutikliogilzė,energijosskaitiklis
Energijosskaitikliųjutikliaimontuojamijutikliogilzėse.
14
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
6.3Priežiūra
Neskaitantnustatytųpatikrų,šilumospunktąbūtinašiektiek
prižiūrėti.Rekomenduojamareguliariaisintervalaisksuoti
energijosskaitikliorodmenisirjuosužsirašyti.
Beto,rekomenduojamanuolattikrintišilumospunktąpagalšiuos
nurodymus:
Filtrai
Filtrųvalymas.
Skaitikliai
Visųveikiančiųparametrų,pvz.,skaitikliorodmenų,tikrinimas.
Temperatūros
Visųtemperatūrosrodmenųtikrinimas,įskaitantcentriniošildymo
padavimokontūrotemperatūrąirK/Vtemperatūrą.
Jungtys
Visųsujungimųtikrinimasdėlpralaidumo.
Apsauginiaivožtuvai
Apsauginiovožtuvoveikimasturibūtitikrinamaspasukantjo
antgalįįnurodytąpusę.
Tikįgaliotasispersonalas
Montavimo,paleidimoirtechninioaptarnavimodarbusturiatliktitik
kvalikuotasįgaliotasispersonalas.
Vėdinimas
Tikrinama,arsistemakruopščiaiventiliuojama.
Patikrosturibūtiatliekamosmažiausiaikasdvejusmetus.
Atsarginesdalisgalimaužsakytiiš„Danfoss“.Nepamirškite,kad
kiekvienojeužklausojeturibūtinurodytasšilumospunktoserijos
numeris.
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
15
NaudojimovadovasTermixVXCompact28
7.0Gedimųnustatymas
7.1Bendrųjųgedimųnustatymas
Jeiatsiradoveikimotrukdžių,priešpradedantišesmėsieškoti
gedimųreikėtųpatikrintipagrindinesfunkcijas:
•šilumospunktasprijungtasprieelektrostinklo;
•sietas,sumontuotasšildymosistemostiekimolinijoje,yra
švarus;
•tiekiamošilumnešiotemperatūraįcentriniošildymosistemą
atitinkaprojektinę;
•slėgioperkrytisšilumostiekimosistemojeyralygusnormaliam
arbaužjįdidesnis–jeigukylaabejonių,kreipkitėsįpunktą
aptarnaujantįpersonalą;
•sistemosslėgis–patikrinkitešildymosistemosslėgiodaviklį.
7.2Gedimųnustatymasšildymosistemoje
Tikįgaliotasispersonalas
Montavimo,paleidimoirtechninioaptarnavimodarbusturiatliktitik
kvalikuotasįgaliotasispersonalas.
ProblemaGalimapriežastisSprendimas
Permažaiarbanėrašilumos.
Užsinešęsltrasšildymovandenstiekimo
linijojearšildymokontūre(radiatorių
kontūre).
Užsikimšęsšildymovandenskontūre
esančioenergijosskaitiklioltras.
Netinkamasarbablogaireguliuojamas
slėgiųperkrytis.
Sugedęsjutiklisarbayraužsikimšęs
reguliavimovožtuvas.
Automatinioreguliavimoproblema;blogai
nustatytasarbasugedęs,galimasdingęs
maitinimas
NeveikiasiurblysPatikrinkitesiurblį,įsitikinkite,kadesant
Siurblysnustatytaspermažudarbiniu
greičiu
Slėgionuostoliai–radiatorinio
šildymokontūreslėgisyramažesnis
neirekomenduojamasdarbinisslėgis.
Sistemojeyraoro.
Nustatytaperžemavandenstemperatūros
grąžinimokontūreriba.
Sugedęradiatoriausvožtuvai.Patikrinkite,pakeiskite.
Netolygusšilumospaskirstymaspastate
dėlneteisingainustatytųbalansavimo
vožtuvųarbajųnebuvimo.
Persiaurasįšilumospunktąvedantis
vamzdisarbaperilgaatšaka.
Išvalykiteangą/ltrą(-us).
Išvalykiteltrą(pasitaręsušilumą
tiekiančiosįmonėsoperatoriumi).
Patikrinkiteslėgioperkryčioreguliatoriaus
veikimą,jeireikia,išvalykitevožtuvą.
Patikrinkitevožtuvą,jeireikia,išvalykitejį.
Patikrinkite,argerainustatytas
reguliatoriausveikimas,žr.atskirą
instrukciją.Patikrinkite,aryramaitinimas.
Laikinainustatykiterankinįdarborežimą,
žr.automatinioreguliavimoinstrukciją.
maitinimuijisveikia.Patikrinkite,ar
nėraorosiurbliokorpuse,žr.siurblio
aptarnavimoinstrukciją.
Nustatykitedidesnįsiurbliodarbinįgreitį.
Papildykitesistemąvandeniuirpatikrinkite
išsiplėtimoindoveikimą.
Kruopščiaiišleiskiteorąišsistemos.
Pataisykitepagalinstrukcijas.
Sureguliuokite/sumontuokite
balansavimovožtuvus.
Patikrinkitevamzdžiodiametrą.
16
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
Netolygusšilumospadavimas
Peraukštapaduodamat/vtemperatūraNeteisingainustatytastermostatasarba
Sistemojeyraoro
blogaiveikiaautomatinisreguliavimas.
Sugedęsreguliatorius.Reguliatoriusdirba
kitaipneinurodytainstrukcijoje.
Kruopščiaiišleiskiteorąišsistemos.
Nustatykiteautomatinįreguliavimą,žr.
instrukciją.
Kreipkitėsįgamintojąarbapakeiskite
reguliatorių.
Sugedęsjutiklis.Pakeiskitetermostatąarbatikjutiklį.
Peržematermokaciniovandens
temperatūra.
Neteisingainustatytasautomatinis
reguliavimas.
Sugedęsreguliatorius.Reguliatoriusveikia
kitaipneinurodytainstrukcijoje.
Nustatykiteautomatinįreguliavimą,žr.
instrukciją.
Kreipkitėsįgamintojąarbapakeiskite
reguliatorių.
Sugedęsjutiklis.Pakeiskitetermostatąarbatikjutiklį.
Neteisingaiparinktavieta/neteisingai
sumontuotaslaukotemperatūrosjutiklis.
Pakoreguokitelaukotemperatūrosjutiklio
vietą.
Užsinešęsltras.Išvalykitesklendę/ltrą.
Peraukštatermokaciniovandens
grįžtamatemperatūra.
Permažasšilumąatiduodantispaviršius/
permažiradiatoriai,palygintisupastato
Padidinkitebendrąšilumąatiduodantį
paviršių.
šilumosporeikiu.
Prastasšilumąatiduodančiopaviršiaus
išnaudojimas.Sugedęsjutiklis.
Įsitikinkite,kadšilumąatiduodavisastam
skirtaspaviršius.Rekomenduojamavisiškai
atidarytiradiatoriųtermostatus.Aukštesnė
temperatūraviršutinėjeradiatoriausdalyje
iržemesnėapatinėjerodo,kadsistema
funkcionuojagerai.Labaisvarbu,kad
srautoįradiatoriustemperatūrabūtų
kaipgalimažemesnė,betiružtikrintos
komfortosąlygos.
Sistemasudarytaišvienovamzdžio
kontūro.
Sistematurėtųbūtisuelektroniniais
reguliatoriaisirturėtitemperatūros
grąžinimokontūrejutiklius.
Perdidelissiurblioslėgis.Nustatykitežemesnįsiurblioslėgį.
Sistemojeyraoro.
Sugedęs(-ę)arbaneteisingaisumontuotas
Išleiskiteorąišsistemos.
Patikrinkite,sumontuokite,pakeiskite.
(-i)radiatoriausvožtuvas(-ai).Vieno
vamzdžiokontūrosistemomsreikia
specialiųvožtuvų,skirtųvienovamzdžio
radiatoriui.
Užsinešęsreguliuojamasvožtuvasarba
Patikrinkite,išvalykite.
slėgioperkryčioreguliatorius.
Sugedęsreguliuojamasvožtuvas,jutiklis
Patikrinkite,pakeiskite.
arbaautomatinisreguliatorius.
Neteisingainustatytaselektroninis
Pataisykitepagalinstrukcijas.
reguliatorius.
Sistemaskleidžiatriukšmą.Perdidelissiurblioslėgis.Nustatykitežemesnįsiurblioslėgį.
Perdideliskarštis.Sugedęsreguliuojamasvožtuvas,jutiklis
Patikrinkite,pakeiskite.
arbaelektroninisreguliatorius.
7.3Sunaikinimas
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
Sunaikinimas
Priešperdirbantarsunaikinant,šįgaminįreikia
išmontuoti,ojodalis,jeiįmanoma,surūšiuotiatskirai.
Vadovaukitėsvietinėmissunaikinimonuostatomis.
DEN-GT
17
NaudojimovadovasTermixVXCompact28
PED
KAT.
1
8.0Deklaracija
8.1Atitiktiesdeklaracija
8.1.1Šilumospunktoetiketė
Paprastaitoliauminimaatitiktiesdeklaracijataikoma:„Šilumos
punktai–0kategorijasuelektrosįranga“.
Jeiantšilumospunktoetiketėsnėrageltonosetiketės(PEDKAT.1),
taikomašiatitiktiesdeklaracija:„Šilumospunktai–1kategorija
suelektrosįranga“.
0kategorijasuelektrosįranga
18
DEN-GT
VI.CW.Q4.21/LLT42360
DanfossDistrictEnergy
NaudojimovadovasTermixVXCompact28
1kategorijasuelektrosįranga
DanfossDistrictEnergy
VI.CW.Q4.21/LLT42360
DEN-GT
19
NaudojimovadovasTermixVXCompact28
ProducedbyDanfossA/S©01/2017
Loading...
