Danfoss VVX Fact sheet [cs]

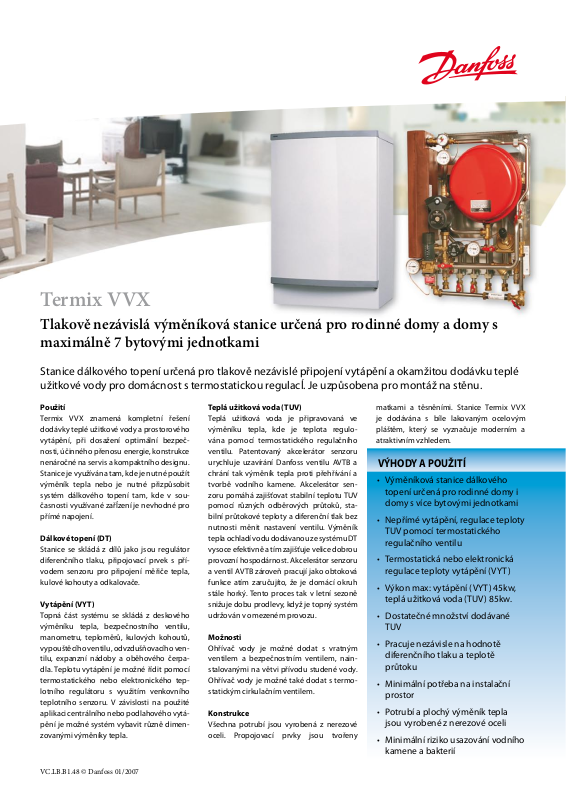

Termix VVX

Tlakově nezávislá výměníková stanice určená pro rodinné domy a domy s
maximálně 7 bytovými jednotkami

Stanice dálkového topení určená pro tlakově nezávislé připojení vytápění a okamžitou dodávku teplé
užitkové vody pro domácnost s termostatickou regulacĺ. Je uzpůsobena pro montáž na stěnu.

Použití

Termix VVX znamená kompletní řešení
dodávky teplé užitkové vody a prostorového
vytápění, při dosažení optimální bezpeč­nosti, účinného přenosu energie, konstrukce
nenáročné na servis a kompaktního designu.
Stanice je využívána tam, kde je nutné použít
výměník tepla nebo je nutné přizpůsobit
systém dálkového topení tam, kde v sou­časnosti využívané zařĺzení je nevhodné pro
přímé napojení.

Dálkové topení (DT)

Stanice se skládá z dílů jako jsou regulátor
diferenčního tlaku, připojovací prvek s pří­vodem senzoru pro připojení měřiče tepla,
kulové kohouty a odkalovače.

Vytápění (VYT)

Topná část systému se skládá z deskového
výměníku tepla, bezpečnostního ventilu,
manometru, teploměrů, kulových kohoutů,
vypouštěcího ventilu, odvzdušňovacího ven­tilu, expanzní nádoby a oběhového čerpa­dla. Teplotu vytápění je možné řídit pomocí
termostatického nebo elektronického tep­lotního regulátoru s využitím venkovního
teplotního senzoru. V závislosti na použité
aplikaci centrálního nebo podlahového vytá­pění je možné systém vybavit různě dimen­zovanými výměníky tepla.

Teplá užitková voda (TUV)

Teplá užitková voda je připravovaná ve
výměníku tepla, kde je teplota regulo­vána pomocí termostatického regulačního
ventilu. Patentovaný akcelerátor senzoru
urychluje uzavírání Danfoss ventilu AVTB a
chrání tak výměník tepla proti přehřívání a
tvorbě vodního kamene. Akcelerátor sen­zoru pomáhá zajišťovat stabilní teplotu TUV
pomocí různých odběrových průtoků, sta­bilní průtokové teploty a diferenční tlak bez
nutnosti měnit nastavení ventilu. Výměník
tepla ochladí vodu dodávanou ze systému DT
vysoce efektivně a tím zajišťuje velice dobrou
provozní hospodárnost. Akcelerátor senzoru
a ventil AVTB zároveň pracují jako obtoková
funkce atím zaručujíto, že je domácí okruh
stále horký. Tento proces tak v letní sezoně
snižuje dobu prodlevy, když je topný systém
udržován v omezeném provozu.

Možnosti

Ohřívač vody je možné dodat s vratným
ventilem a bezpečnostním ventilem, nain­stalovanými na větvi přívodu studené vody.
Ohřívač vody je možné také dodat s termo­statickým cirkulačním ventilem.

Konstrukce

Všechna potrubí jsou vyrobená z nerezové
oceli. Propojovací prvky jsou tvořeny

matkami a těsněními. Stanice Termix VVX
je dodávána s bíle lakovaným ocelovým
pláštěm, který se vyznačuje moderním a
atraktivním vzhledem.

VÝHODY A POUŽITÍ

Výměníková stanice dálkového

•
topení určená pro rodinné domy i
domy s více bytovými jednotkami

Nepřímé vytápění, regulace teploty

•
TUV pomocí termostatického
regulačního ventilu

Termostatická nebo elektronická

•
regulace teploty vytápění (VYT)

Výkon max: vytápění (VYT) 45kw,

•
teplá užitková voda (TUV) 85kw.

Dostatečné množství dodávané

•
TUV

Pracuje nezávisle na hodnotě

•
diferenčního tlaku a teplotě
průtoku

Minimální potřeba na instalační

•
prostor

Potrubí a plochý výměník tepla

•
jsou vyrobené z nerezové oceli

Minimální riziko usazování vodního

•
kamene a bakterií

VC.LB.B1.48 © Danfoss 01/2007

EMNE

EMNE

EMNE

4 bar

Termix VVX

Schéma okruhu - příklad

TUV

SV

Cirkulace

DT-přívod

DT-odvod

Technické parametry:

Nominální tlak PN 10*
Teplota přívodu DT T
Sv statický tlak: p
Pájecĺ materiál (HEX): Měď

* Verze PN 16 je možné dodat na vyžádání

max

= 0,5 bar

min

Hmotnost včetně pláště:

35 kg (včetně obalu)

Plášť:
bíle lakovaný ocelový plech

Rozměry (mm):

Bez pláště:
V 750 x Š 500 x H 360
S pláštěm:
V 800 x Š 540 x H 430

= 120 °C

A Deskový vyměník VYT
B Deskový výměník TUV
1 Kulový kohout
4 Bezpečnostní ventil
6 Termostatickýlzpětný ventil
7 Termostatický ventil
9 Kalník
10 Oběhové čerpadlo
14 Připojovací místo senzoru,

měřič tepla

Propojení:

1 Přívod dálkového topení (DT)
2 Odvod dálkového topení (DT)
3 Přívod vytápění (VYT)
4 Odvod vytápění (VYT)
5 Teplá užitková voda (TUV)
6 Studená voda (SV)

Zeď

Pohled shora

Propojovací rozměry:

DT+ VYT: G ¾”(vnitřní závit)
SV+TUV: G ¾” (vnitřní závit)

18 Teploměr
20 Plnícílvypouštěcí ventil
21 Na zvláštní objednávku
24 Volně dodáno s jednotkou
26 Manometr
31 Regulátor diferenčního tlaku
38 Expanzní nádoba
41 Připojovací prvek, měřič tepla
42 Bezpečnostnílzpětný ventil
48 Odvzdušněni manuálně

VYT-přívod

VYT-odvod

Možné rozšíření:

• Předřadné čerpadlo toku DT)

• Oddělený směšovacĺ okruh

• Bíle lakovaný plech z nerezavějící oceli

• Bezpečností ventil a zpětný ventil
(10 barů)

• Bezpečnostní ventil s příslušenstvím
termostatické cirkulace

• Příslušenství termostatické cirkulace

• Zpětný a tlak kompenzujĺcí ventil
(Combiluk 20 L)

• Možnost elektronického regulátoru

• Pokojový termostat

• Zónový ventil s pohonem

• Odvzdušňovací šroub (Přívod DT)

TUV: Příklady výkonů, 10°C/50°C Vytápění: Příklady výkonů

Typ

stanice

VVX 1-x

VVX 2-x

VVX 3-x

TUV

Výkon

Přívod

Primární

kW

33 60 20 10/45 25 810
40 70 20 10/50 25 903 20 80/45 40/70 25 573
50 60 20 10/45 40 1228 28 90/45 40/70 25 803
58 70 20 10/50 40 1247
65 60 20 10/45 35 1597 34 80/45 40/70 35 975
75 70 20 10/50 35 1612 45 90/45 40/70 35 1290

Odtok

Primární

°C

SV/TUV

°C

Tlaková

ztráta

°C

Primární

kPa

Průtokové

množství

Sekundární

l/h

Typ stanice

VVX x-1

VVX x-2

VVX x-3

Vytápění

Výkon

kW

Topný
okruh

Primární

°C

18 70/40 35/60 25 618

30 70/40 35/60 35 1032

45 70/40 35/60 45 1548
50 80/45 40/70 45 1433
57 90/45 40/70 45 1634

Topný
okruh

Sekundární

°C

Tlaková

ztráta

Primární

kPa

Průtokové

množství

Sekundární

l/h

Danfoss s.r.o. · V Parku 2316/12 · CZ-148 00 · Praha 4
Telefon: [phone] • Fax: [phone] • [e-mail] • www.danfoss.cz • www.cz.danfoss.com

VC.LB.B1.48 © Danfoss 01/2007 DH-SMT/FI
