Техническое описание
Клапан регулирующий седельный проходной VS2
Описание
и область применения
Регулирующий клапан VS2 предназначен
для применения с редукторными электрическими приводами AMV 150 (DN = 15мм),
AMV(E) 10, ARV(E) 152, ARV(E) 153, AMV(E)13,
AMV(E)13SU, AMV(E) 23, AMV(E) 23SU и AMV(E)33
преимущественно в системах отопления, ГВС,
вентиляции и кондиционирования воздуха.
Основные характеристики
• Клапан нормально открытый (без привода),
не разгруженный по давлению.
• Характеристика регулирования: линейная
или составная линейная.
• Условное давление: PN = 16 бар.
• Регулируемая среда: вода или 30 % водный
раствор гликоля.
• Соединение с трубопроводом: через резь-
бовые или приварные фитинги.
Тип AMV150 AMV10, 13(SU) AME10, 13(SU)
VS2 DN = 15 мм*
VS2 DN = 20 мм —
VS2 DN = 25 мм —
*
VS2 DN = 15 мм имеет линейную характеристику регулирования и не может быть рекомендован для использования с привода-
ми серии AME, ARE в системах горячего водоснабжения.
• •
• • • •
• • • •
— — —
ARV(E)152,
AMV(E)23(SU)
ARV(E)153,
AMV(E)33
Примеры применения
ARV 153
DPR
Система горячего водоснабжения
DPR
Система отопления при независимом присоединении
к тепловой сети
2019 RC.08.V12.50
1
Техническое описание
Клапан регулирующий седельный проходной VS2
Номенклатура и коды
для оформления заказа
Технические
характеристики
DN Присоединительная резьба по ISO 228/1 Kvs, м3/ч Ход штока, мм Кодовый номер
0,25 4 065 F2111
0,4 4 065 F2112
15 G ¾ A
0,63 4 065 F2113
1,0 4 06 5F 2114
1,6 4 065 F2115
20 G 1 A 2,5 5 065 F2120
25 G 1¼ A 4,0 5 065F2125
Дополнительные принадлежности (присоединительные фитинги)
Кодовые номера
DN
приварных присоединительных
фитингов
резьбовых присоединительных
фитингов (с наружной резьбой)
15 003H6908 003H6902
20 003H6909 003H6903
25 003H 6910 003H6904
Запасные детали
Наименование Тип и размер клапана Кодовый номер
Сальниковый блок DN = 15–25 мм 065F0006
Условное давление PN, бар 16
Макс. температура регулируемой среды Т, °С 130
Макс. перепад давлений на клапане, преодолеваемый приводами ΔР
Макс. перепад давлений для работы клапана
в бескавитационном режиме ΔР
кл.
, бар
рек.
*, бар
10
6*
Динамический диапазон регулирования 50 : 1
Коэффициент начала кавитации Z ≤0,5
Характеристика регулирования
Протечка через закрытый клапан, % от K
vs
Линейная — для DN = 15 мм,
двойная линейная — для DN = 20–25 мм
Не более 0,05
Регулируемая среда Вода (7–10 pH), 30 % водный раствор гликоля
Стандарт резьбы ISO 228-1
*
При ΔР
> 4 бар возможно шумообразование.
рек.
Материал
Корпус Необесцинковывающаяся латунь
Золотник, седло и шпиндель Нержавеющая сталь
Уплотнения EPDM
Условия применения
2
Зависимость рабочего давления регулируемой
среды от температуры
RC.08.V12.50 2019
Техническое описание

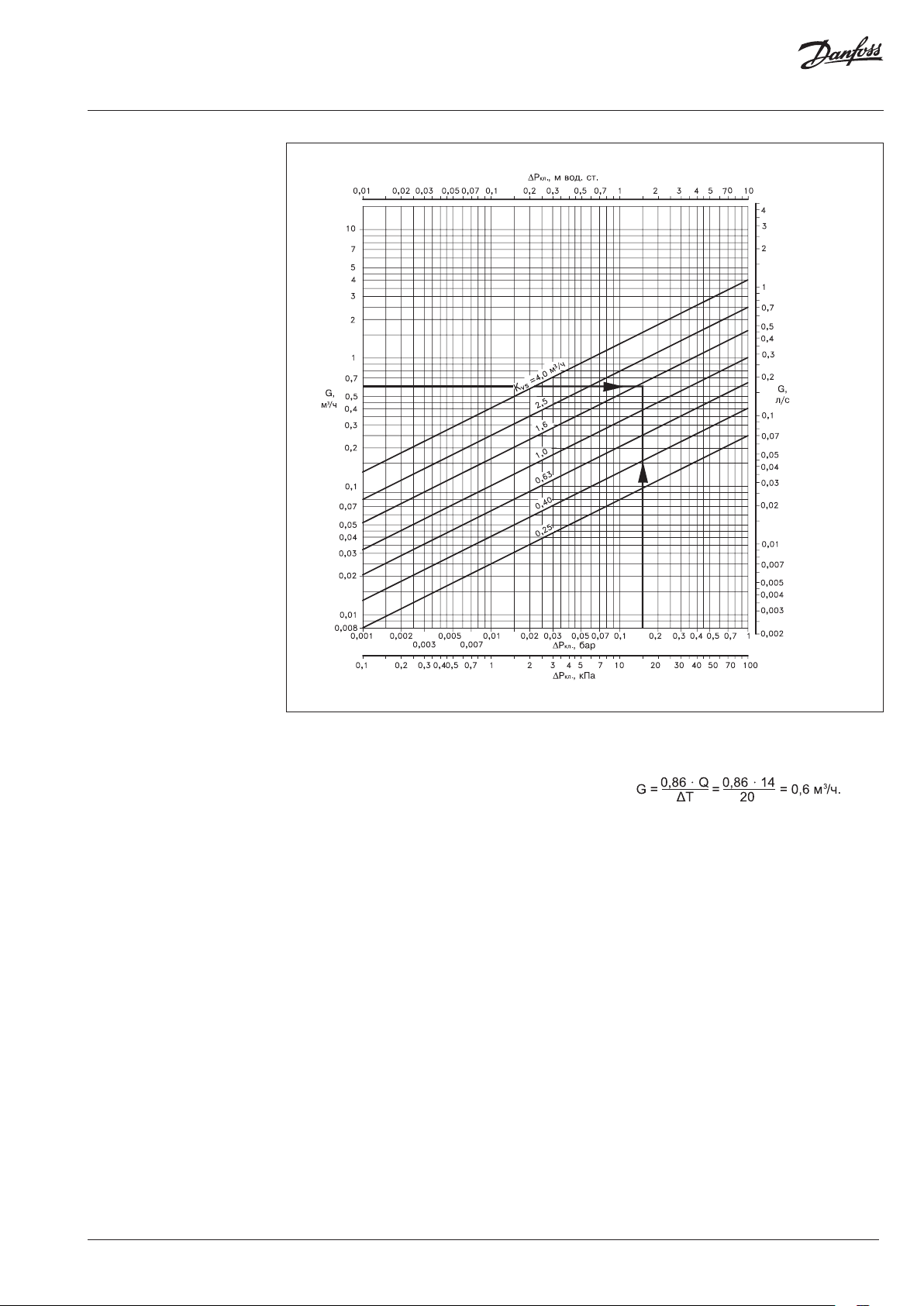

Номограмма для выбора
регулирующего клапана
Клапан регулирующий седельный проходной VS2
Пример
Требуется выбрать регулирующий клапан
VS2 при нижеследующих условиях.
Исходные данные
Тепловая нагрузка: G = 14 кВт.
Перепад температур теплоносителя:
ΔТ = 20 °С.
Перепад давлений на клапане: ΔР
= 0,15 бар.
кл.
Решение
1. Расход теплоносителя через клапан:
2. Требуемая пропускная способность клапана
Kv = 1,5 м3/ч определяется по приведенной
выше номограмме на пересечении G=0,6м
и ΔР
= 0,15 бар.
кл.
3
/ч
Рекомендуется принимать к установке кла-
пан, у которого:
K
≥ 1,2 · Kv = 1,2 · 1,5 = 1,8 м3/ч.
vs
Из таблицы на стр. 14 выбирается клапан
VS2 DN = 20 мм, K
= 2,5 м3/ч.
vs
2019 RC.08.V12.50
3
Габаритные
иприсоединительные
размеры
Клапан регулирующий седельный проходной VS2
AMV(E) 10 +
+ VS2 DN = 15–25 мм
AMV(E) 13(SU) +
+ VS2 DN = 15–25 мм
ARV(E) 152, 153, AMV(E) 23(SU), 33 +
+ VS2 DN = 15–25 мм
M30×1,5
SW
H
Тип
Ход
штока,
мм
L
3
L
1L2
L
1L2L3
a
Размеры, мм
H H1H2H3H
Размер
резьбы а
по ISO 228/1,
4
дюймы
AMV 150 +
+ VS2 DN = 15 мм
Размер
гайки под
ключ SW,
мм
Масса,
кг
VS2 15 4 139 131 65 54 142 145 155 140 G ¾ A 32 0,25
VS2 20 5 15 4 129 70 58 149 152 162 — G 1 A 41 0,35
VS2 25 5 159 159 75 58 155 158 168 — G 1¼ A 46 0,57
