Danfoss VRG 2, VRG 3 Data sheet [lt]

Techninis aprašymas

Balniniai vožtuvai (PN 16)

VRG 2 – dviejų eigų vožtuvas, išorinis sriegis
VRG 3 – trijų eigų vožtuvas, išorinis sriegis

Aprašymas

VRG 3VRG 2

VRG vožtuvai – tai kokybiškas sprendimas
šildymo ir šaldymo sistemoms.

Vožtuvai sukurti naudoti su šiomis pavaromis:

• su AMV(E) 335, AMV(E) 435 arba AMV(E) 438
SU pavaromis.

• Su AMV(E) 25, 25 (SU/SD), 35 (su adapteriu
065Z0311).

Pavarų kombinacijos pateikiamos dalyje
„Matmuo“.

Savybės

• Padidintas sandarumas (“bubble-tight”)

• Paprastas mechaninis sujungimas su
AMV(E)335, AMV(E) 435

• Specialus 2 angų vožtuvas

• Tinka srautams nukreipti (3 angų)

Pagrindiniai duomenys:

• DN 15-50

• kVS 0,63-40 m3/h

• PN 16

• Temperatūra:

- Cirkuliacinis vanduo / glikolio tirpalas iki

50%: 2 (–10*) … 130 °C

* Esant temperatūrai nuo –10 °C iki +2 °C naudokite stiebo

šildytuvą

• Jungtys:

- Išorinis sriegis

Užsakymas

Pavy zdys:
Trieigis vožtuvas, DN 15; kVS 1,6; PN 16;
T

130 °C; išor. sriegis

maks.

- 1× VRG 3 DN 15 vožtuvas
Kodas: 0 65 Z0113

Pasirinktis:

- 3 prijungimo antgaliai
Kodas: 065Z0291

2 ir 3 angų vožtuvai VRG (išorinis sriegis)

Paveikslėlis DN

15

20 6,3 065Z0136 065 Z011 6
25 10 065 Z0137 0 65Z 0117
32 16 06 5Z0138 0 65 Z0118
40 25 06 5Z0139 0 65Z0119
50 40 06 5Z0140 0 65Z012 0

kVS

(m3/h)

0,63 065Z 0131 06 5Z0111

1,0 06 5Z0132 0 65Z011 2
1,6 06 5Z0133 0 65Z0113
2,5 065Z 0134 06 5Z0114
4,0 065Z 0135 06 5Z0 115

VRG 2 VRG 3

Kodas

© Danfoss | 2021.10 AI157486475069lt-000503 | 1

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

Užsakymas (tęsinys)

Techniniai duomenys

Priedai - prijungimo antgaliai

Tipas DN Kodas

Rp ½ 15 065Z0291
Rp ¾ 20 065Z0292

Prijungimo

antgalis

1)

1 prijungimo antgalis su vi diniu sriegiu, skirtas VR B su išoriniu

sriegiu (Ms – CuZn39Pb3)

Sąlyginis skersmuo DN 15 20 25 32 40 50

kVS reikšmė m3/h 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40
Eiga mm 10 15
Reguliavimo ribos 30:1 50:1 100 :1
Reguliavimo charakteristika LOG: A–AB anga; LIN: B–AB anga
Kavitacijos koeficientas z ≥ 0,4

Sandarumas

Sąlyginis slėgis PN 16

Maks. uždarymo slėgis bar

Ter pė Cirkuliacinis vanduo / glikolio tirpalas iki 50 %
Ter pės p H Min. 7, Maks. 10
Terpės temperatūra °C 2 (10 1) ) … 130
Jungtys išor. sriegis

Medžiagos

Vožtuvo korpusas Pilkasis ketus EN-GJL-250 (GG-25)
Vožtuvo stiebas Nerūdijantysis plienas
Vožtuvo kūgis Žalvaris
Riebokšlio sandarinimas EPDM

1)

Esant temperat ūrai nuo - 10 iki + 2 °C naudokite stieb o šildytuvą

Rp 1 25 065Z0293

1)

Rp 1¼ 32 065Z0294
Rp 1½ 40 065Z0295

Rp 2 50 065Z0296

Priedai - adapteris ir stiebo pašildytojas

Tipas Pavaroms Kodas

Adapteris

Stiebo

pašildytojas

AMV(E) 25/35 06 5Z0311

AMV(E) 335/435 065Z0315

Priežiūros komplektai

Tipas DN Kodas

15 065Z0321
20 065Z0322

Riebokšlis

A – AB ≤ 0,05 % nuo k

B - AB ≤ 1,0 % nuo kVS

Maišymas: 4

Nukreipimas: 1

25 065Z0323
32 065Z0324

40/50 065Z0325

VS

Slėgio-temperatūros
grafikas

PN 16

EN -GJ L-25 0
(GG -25)

Maksimalus leistinas darbinis slėgis kaip terpės
temperatūros priklausomybė

2 | AI157486475069lt-000503 © Danfoss | 2021.10

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

Vožtuvo charakteristikos

Tal pa

B

A



A

A+BAB

Tal pa

B



AB

B

A



A

Vožtuvo charakteristikos LOG (2-eigis)

Montavimas Vožtuvo montavimas

Prieš montuojant vožtuvą vamzdžiai turi būti
išvalyti ir nenudilinti. Vožtuvą reikia montuoti
pagal srauto kryptį, kaip nurodyta ant vožtuvo
korpuso, išskyrus nukreipimą, kai vožtuvą galima
montuoti priešingai srauto krypčiai (srautas
priešingos krypties, nei nurodyta ant vožtuvo
korpuso). Mechaninės vožtuvo korpuso
apkrovos, kurias sukelia vamzdžiai, neleistinos.
Vožtuvo taip pat neturi veikti vibracija.

Vožtuvai su pavara turi būti montuojami
horizontalioje padėtyje arba nukreipti aukštyn.
Tvirtinti nukreipus žemyn negalima.

Visuomet montuokite vožtuvą taip, kad rodyklė
ant korpuso būtų nukreipta srauto kyptimi.

Pastab a:
Vožtuvą (pv z., „Danfo ss“ FVR/FVF )
montuokite filtrą nukreipę prieš
srovę.

Siekiant išvengti turbulencijos, kuri gali
paveikti matavimo tikslumą, rekomenduojama
montuoti tiesų vamzdį prieš ir už vožtuvo,
kaip pavaizduota (D – vamzdžio skersmuo).

Eiga

Eiga

Vožtuvo charakteristikos LOG/LIN (3-eigis)

5D

FVR/FVF

2D

AMV(E)

5D

Maišymas

Nukreipimas

1 pav. Maišymo arba nukreipimo jungtys

2 pav. Srautams maišyti naudojamas

maišymo vožtuvas

Maišymo arba nukreipimo jungtys

3 angų vožtuvą galima naudoti kaip maišymo
arba nukreipiamąjį vožtuvą (1 pav.).

Jei 3 angų vožtuvas sumontuotas kaip maišymo
vožtuvas, t. y. A ir B yra įleidimo angos, o AB –
išleidimo anga, jį galima naudoti ir kaip maišymo
(2 pav.), ir kaip nukreipiamąjį vožtuvą (3 pav.).

3 pav. Srautams nukreipti naudojamas maišymo vožtuvas

4 pav. Srautams nukreipti naudojamas nukreipiamasis

vožtuvas

3 angų vožtuvą taip pat galima montuoti kaip
nukreipiamąjį vožtuvą srautams nukreipti (4pav.),
t.y. AB yra įleidimo anga, o A ir B – išleidimo angos.

Pastaba:
maksimalūs maišymo ir nukreipiamųjų vožtuvų uždarymo
slėgi ai yra skirti ngi. Žr. dalyje „Technin iai duomenys“
nurodytas reikšmes.

AI157486475069lt-000503 | 3© Danfoss | 2021.10

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

+

=

geba

a =

Δp

1

2×Δp

2

=0,5

=

+

=

geba

,

,

,

geba

=

+

=

,

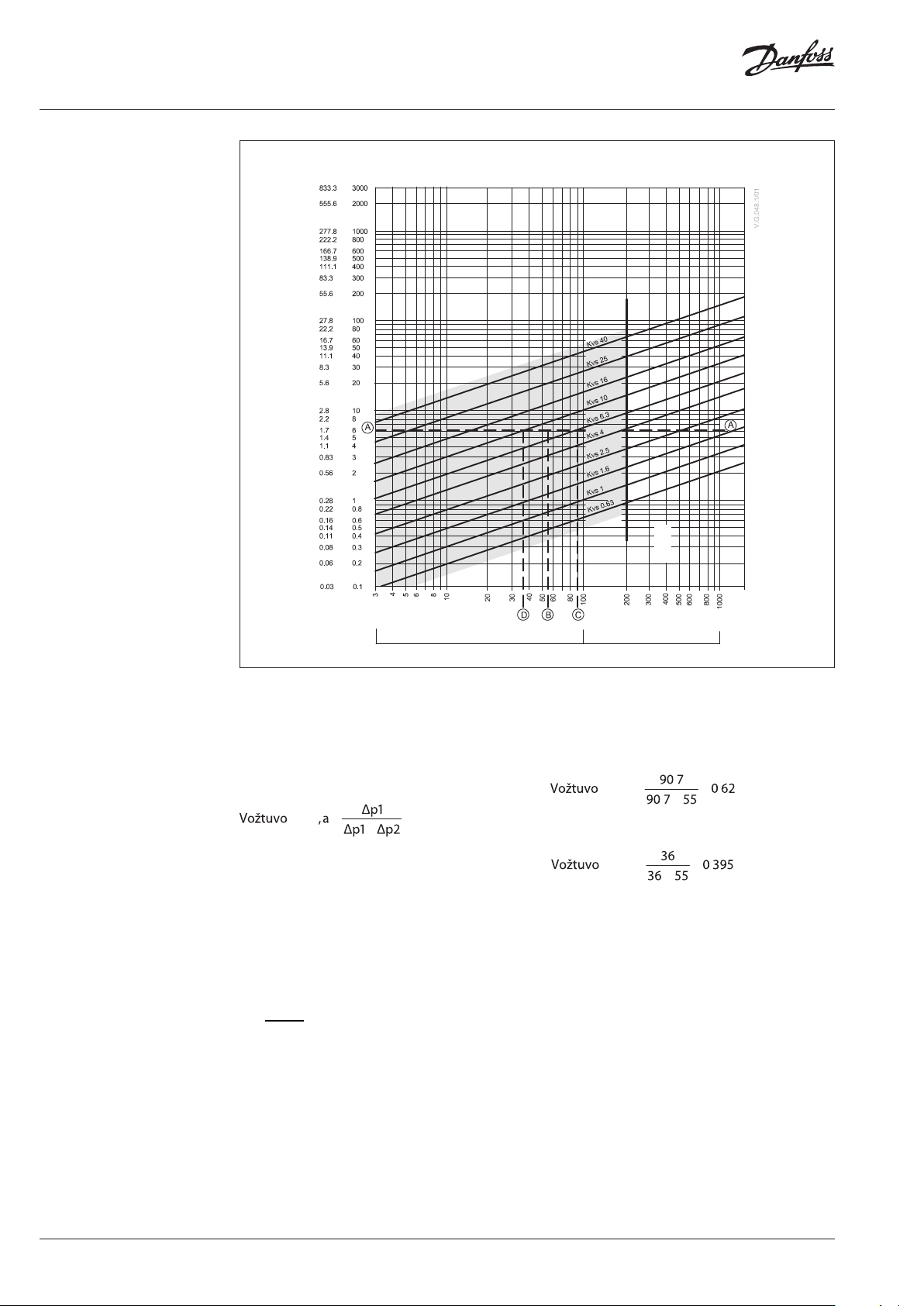

Parinkimas

Debitas
(skyst is, kurio reali sun kio jėga lygi 1)

l/sek . m/h

max

p

SRAUTO slėgio nuostolio kPa (100 kPa = 1 bar = ~ 10 m H2O)

Pavyzdys

Duomenys:

Debitas: 6 m3/h
Sistemos slėgio nuostolis: 55 kPa

Suraskite horizontalią liniją, kuri atitinka 6 m3/h
debitą (A–A linija). Vožtuvo įtaka išreikšta lygtimi:

Kur:
p1 = slėgio nuostolis visiškai atidarytame

vožtuve

p2 = slėgio nuostolis likusioje kontūro dalyje,

kai vožtuvas visiškai atidarytas

Gerai parinkto vožtuvo slėgio nuostolis būtų
lygus visos sistemos slėgio nuostoliui (t. y. 0,5
įtaka):

Jei: p1 = p

2

Šiame pavyzdyje 0,5 įtaką turėtų vožtuvas, kurio
slėgio nuostolis 55 kPa, esant tam tikram debitui
(taškas B). A–A linijos sankirta su vertikalia linija,
nubrėžta nuo B, bus tarp dviejų įstrižinių linijų.

Tai reiškia, kad idealiai parinkti vožtuvo negalima.
Ties A–A linijos sankirta su įstrižinėmis linijomis
gaunami slėgio nuostoliai naudojant realius,
o neidealius vožtuvus. Šiuo atveju vožtuvo,
kurio kVS 6,3, slėgio nuostolis bus 90,7 kPa (taškas C):

Antro pagal dydį vožtuvo, kurio kVS 10, slėgio
nuostolis bus 36 kPa (taškas D):

Dažniausiai, naudojant 3 angų sistemą,
būtų pasirinktas mažesnis vožtuvas (jo įtaka
didesnė nei 0,5, taigi pagerėja reguliavimas).
Tačiau tai padidins bendrą slėgį, todėl sistemos
projektuotojas turėtų patikrinti suderinamumą
su esamais siurbliais ir kita įranga. Ideali įtakos
vertė yra 0,5, o pageidautinas intervalas nuo
0,4iki 0,7.

4 | AI157486475069lt-000503 © Danfoss | 2021.10

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

6

7

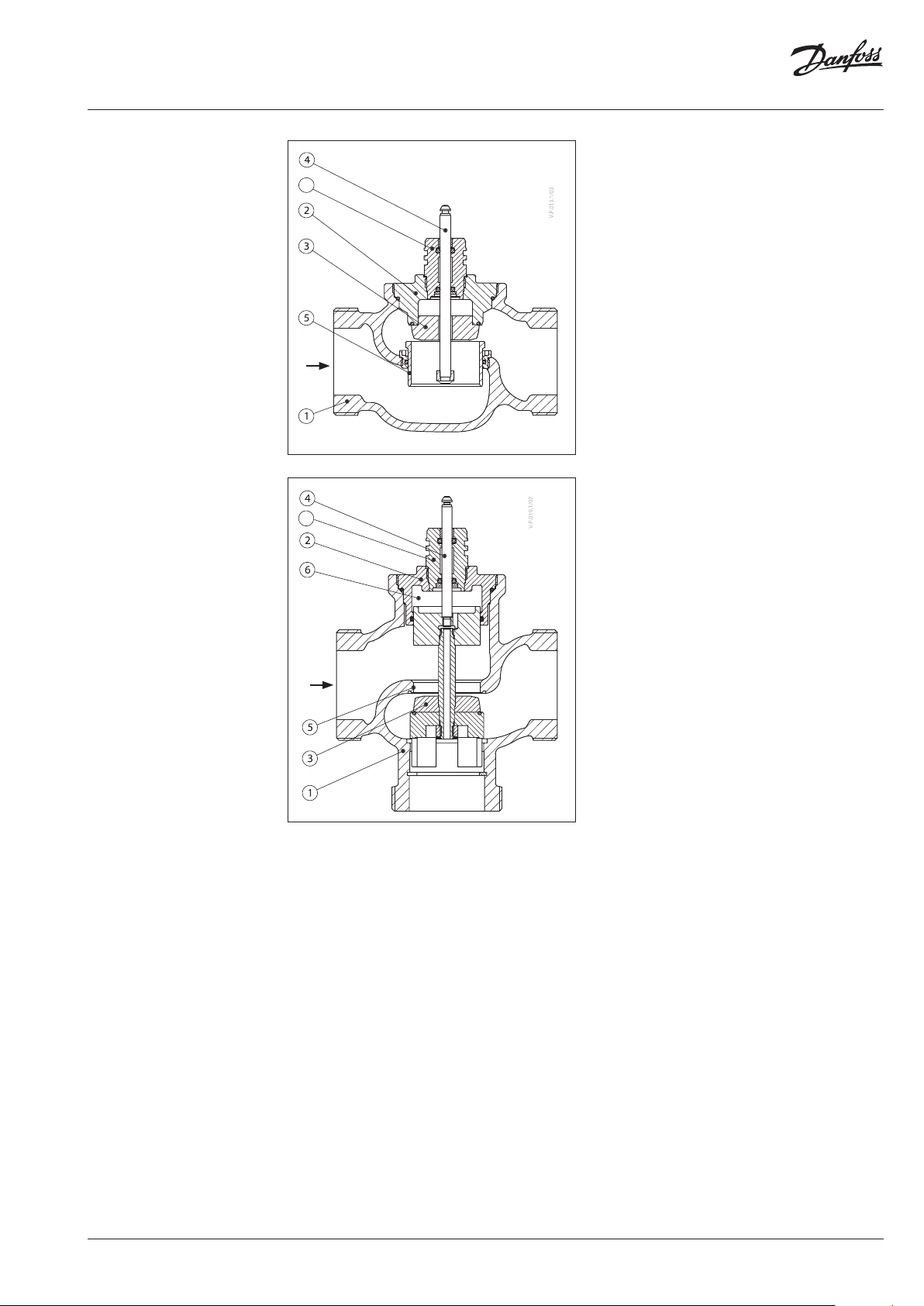

Konstrukcija

(gali būti kitų konstrukcijų variantų)

VRG 2

1. Vožtuvo korpusas

2. Vožtuvo įdėklas

3. Vožtuvo kūgis

4. Vožtuvo stiebas

5. Judantis vožtuvo balnas
(sumažintas slėgis)

6. Riebokšlis

VRG 3

1. Vožtuvo korpusas

2. Vožtuvo įdėklas

3. Vožtuvo kūgis

4. Vožtuvo stiebas

5. Vožtuvo balnas

6. Slėgio mažinimo kamera

7. Riebokšlis

AI157486475069lt-000503 | 5© Danfoss | 2021.10

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

Matmenys

Rp

(žr. dalių pri edų
užsakymas,

2)

Rp

(žr. dalių pri edų
užsakymas,

2)

Min 20,5

L

1

1

H

A

H

L

AMV(E) 335, 435 + VRG 2

Min 20,5

2

H

L

1

A

1

H

A

2)

G

Tipas DN

15 1 80 29 191 128
20 1⁄ 80 31 193 128 0,78

VRG 2

25 1⁄ 95 32 19 7 151 1,07
32 2 112 35 201 178 1,48
40 2⁄ 132 45 213 201 2,60
50 2 ¾ 160 48 217 234 3,64
15 1 80 40 191 12 8 64 0,71
20 1⁄ 80 45 193 128 69 0,90

VRG 3

25 1⁄ 95 50 196 151 78 1,22
32 2 112 58 201 178 91 1,8 2
40 2⁄ 132 75 230 201 110 3 ,17
50 2 ¾ 160 83 243 234 120 5,01

1)

G … išorinis sriegis D IN ISO 228/01

Jei naudojamas stiebo šildytuvas, matmuo H1 padidėja 31 mm.

Jungtis L H H

1)

G

AMV(E) 335, 435 + VRG 3

L

1

mm

1

H

L

H

Svoris

2

(kg)

0,66

-

6 | AI157486475069lt-000503 © Danfoss | 2021.10

Techninis aprašymas Balniniai vožtuvai VRG 2, VRG 3

Matmenys (tęsinys)

Min 100

1

H

A

Min 100

A

1

H

2)

G

A

L

AMV(E) 438 SU + VRG 2
AMV(E) 25/35 + VRG 2 +
adapteris 065Z0311

1)

G … extern al thread DIN ISO 228/01

If stem heater is use d dimension H1 is increased for 5 m m.

H

Typ e DN

VRG 2

VRG 3

AMV(E) 438 SU + VRG 3
AMV(E) 25/35 + VRG 3 +
adapteris 065Z0311

Connection

1)

G

15 1 80 29 216
20 1⁄ 80 31 218
25 1⁄ 95 32 222
32 2 112 35 226
40 2⁄ 132 45 237
50 2 ¾ 160 48 242
15 1 80 40 216
20 1⁄ 80 45 218
25 1⁄ 95 50 222
32 2 112 58 226
40 2⁄ 132 75 255
50 2 ¾ 160 83 268

L H H

mm

H

L

1

AI157486475069lt-000503 | 7© Danfoss | 2021.10
