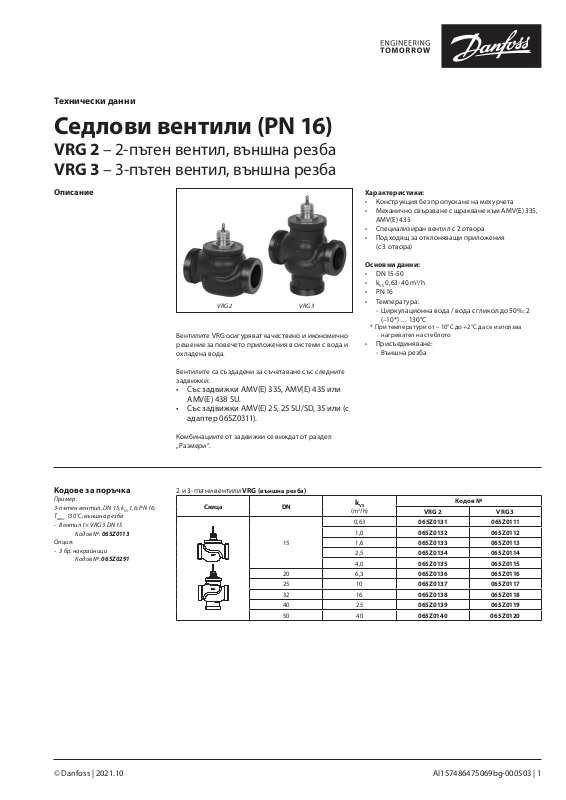

Технически данни
Седлови вентили (PN 16)
VRG 2 – 2-пътен вентил, външна резба VRG 3 – 3-пътен вентил, външна резба
Описание
VRG 2 |
VRG 3 |
Вентилите VRG осигуряват качествено и икономично решение за повечето приложения в системи с вода и охладена вода.
Вентилите са създадени за съчетаване със следните задвижки:
•Със задвижки AMV(E) 335, AMV(E) 435 или AMV(E) 438 SU.
•Със задвижки AMV(E) 25, 25 SU/SD, 35 или (с адаптер 065Z0311).
Комбинациите от задвижки се виждат от раздел „Размери“.
Характеристики:
•Конструкция без пропускане на мехурчета
•Механично свързване с щракване към AMV(E) 335, AMV(E) 435
•Специализиран вентил с 2 отвора
•Подходящ за отклоняващи приложения (с 3 отвора)
Основни данни:
•DN 15-50
•kVS 0,63-40 m3/h
•PN 16
•Температура:
-Циркулационна вода / вода с гликол до 50%: 2 (–10*) … 130°C
*При температури от – 10°C до +2°C да се използва нагревател на стеблото
•Присъединяване:
-Външна резба
Кодове за поръчка |
2 и 3-пътни вентили VRG (външна резба) |
|
|
|
||
Пример: |
Скица |
DN |
kVS |
|
Кодов № |
|
3-пътен вентил, DN 15; kVS 1,6; PN 16; |
VRG 2 |
VRG 3 |
||||
|
|
(m3/h) |
||||
Tмакс. 130°C; външна резба |
|
|
0,63 |
065Z0131 |
065Z0111 |
|
- Вентил 1× VRG 3 DN 15 |
|
|
||||
|
|
1,0 |
065Z0132 |
065Z0112 |
||
Кодов №: 065Z0113 |
|
|
||||
Опция: |
|
15 |
1,6 |
065Z0133 |
065Z0113 |
|
- 3 бр. накрайници |
|
|
2,5 |
065Z0134 |
065Z0114 |
|
Кодов №: 065Z0291 |
|
|
||||
|
|
4,0 |
065Z0135 |
065Z0115 |
||
|
|
|
||||
|
|
20 |
6,3 |
065Z0136 |
065Z0116 |
|
|
|
25 |
10 |
065Z0137 |
065Z0117 |
|
|
|
32 |
16 |
065Z0138 |
065Z0118 |
|
|
|
40 |
25 |
065Z0139 |
065Z0119 |
|
|
|
50 |
40 |
065Z0140 |
065Z0120 |
© Danfoss | 2021.10 |
AI157486475069bg-000503 | 1 |
Технически данни |
Седлови вентили (PN 16) VRG 2, VRG 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Кодове за поръчка |
|
Принадлежности - Накрайници |
|
|
|
|
|
|
|
Принадлежности – Адаптер и нагревател за стебло |
|
||||||||||||||||||||
(продължение) |
|
Тип |
|
DN |
|
|
|
Кодов № |
|
|
|
|
|
Тип |
|
|
|
|
за задвижки |
|
Кодов № |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Адаптер |
|
|
|
|
AMV(E) 25/35 |
|
065Z0311 |
||||||
|
|
|
Rp ½ |
|
15 |
|
|
065Z0291 |
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нагревател за стебло |
|
|
AMV(E) 335/435 |
|
065Z0315 |
||||||||||
|
|
|
Rp ¾ |
|
20 |
|
|
065Z0292 |
|
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Накрайници1) |
Rp 1 |
|
25 |
|
|
065Z0293 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Сервизни комплекти |
|
|
|
|
|
|
|
|
||||||||||
|
|
Rp 1¼ |
|
32 |
|
|
065Z0294 |
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
Rp 1½ |
|
40 |
|
|
065Z0295 |
|
|
|
|
|
Тип |
|
|
|
|
DN |
|
|
|
Кодов № |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
065Z0321 |
||
|
|
|
Rp 2 |
|
50 |
|
|
065Z0296 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
065Z0322 |
||
|
|
1) 1 накрайник вътрешна резба за VRG външна резба (Ms - |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
Салник |
|
|
|
|
25 |
|
|
|
|
065Z0323 |
|||||||||||||||
|
|
CuZn39Pb3) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
32 |
|
|
|
|
065Z0324 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40/50 |
|
|
|
065Z0325 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технически данни |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номинален диаметър |
|
DN |
|
|
|
|
|
|
15 |
|
|
|
|
|
|
20 |
|
|
25 |
|
32 |
|
40 |
|
50 |
|||||
|
|
kVS стойност |
|
m3/h |
|
0,63 |
|
1,0 |
|
1,6 |
|
2,5 |
|
4,0 |
|
6,3 |
|
|
10 |
|
16 |
|
25 |
|
40 |
||||||
|
|
Ход |
|
mm |
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|||||
|
|
Диапазон на регулиране |
|
|
|
30:1 |
|
|
|
|
50:1 |
|
|
|
|
|
|
|
|
|
100:1 |
|
|
|
|
|
|||||
|
|
Управляващи характеристики |
|
|
|
|
|
|
|
|
ЖУРНАЛ: порт A-AB; LIN: порт B-AB |
|
|
|
|
|
|
||||||||||||||
|
|
Коефициент на кавитация z |
|
|
|
|
|
|
|
|
|
|
|
|
|
≥ 0,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
Утечка |
|
|
|
|
|
|
|
A - AB конструкция без пропускане на мехурчета |
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B - AB ≤ 1,0 % of kVS |
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
Номинално налягане |
|
PN |
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Макс. налягане на |
|
bar |
|
|
|
|
|
|
|
|
|
|
|
Смесителни: 4 |
|
|
|
|
|
|
|
|
|||||||
|
|
затваряне |
|
|
|
|
|
|
|
|
|
|
|
|
Отклоняващи: 1 |
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
Топлоносител |
|
|
|
|
|
|
|
|
Циркулационна вода / вода с гликол до 50% |
|
|
|
|
||||||||||||||||
|
|
рН на топлоносителя |
|
|
|
|
|
|
|
|
|
|
|
|
|
Мин. 7, макс. 10 |
|
|
|
|
|
|
|
|
|||||||
|
|
Температура на |
|
°C |
|
|
|
|
|
|
|
|
|
|
|
2 (–10 1) ) … 130 |
|
|
|
|
|
|
|
|
|||||||
|
|
топлоносителя |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Присъединяване |
|
|
|
|
|
|
|
|
|
|
|
|
|
външна резба |
|
|
|
|
|
|
|
|
|||||||
|
|
Материали |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Тяло на вентила |
|
|
|
|
|
|
|
|
|
|
|
Сив чугун EN-GJL- 250 (GG-25) |
|
|
|
|
|
|
|||||||||||
|
|
Стебло на вентила |
|
|
|
|
|
|
|
|
|
|
|
|
Неръждаема стомана |
|
|
|
|
|
|
||||||||||
|
|
Конус на вентила |
|
|
|
|
|
|
|
|
|
|
|
|
|
Месинг |
|
|
|
|
|
|
|
|
|||||||
|
|
Уплътнение със салник |
|
|
|
|
|
|
|
|
|
|
|
|
|
EPDM |
|
|
|
|
|
|
|
|
1) При температури от -10 до +2°C да се използва нагревател на стеблото
Диаграма на налягането в зависимост от температурата
PN 16
EN-GJL-250 |
(GG-25) |
Максимално допустимо работно налягане като функция от температурата на топлоносителя.
2 | AI157486475069bg-000503 |
© Danfoss | 2021.10 |
Технически данни |
Седлови вентили (PN 16) VRG 2, VRG 3 |
|
|
|
Характеристики на вентила |
|
|
|
|
|
<![if ! IE]> <![endif]>Капацитет |
<![if ! IE]> <![endif]>Капацитет |
A+BAB |
|
|
B |
|
||
|
|
|
|
|
|
|
|
AB |
|
|
B |
|
|
|
|
A |
|
|
|
|
|
|
B |
|
|
A |
|
|
|
|
|
|
A |
|
|
|
|
|
|
|
|
|
A |
|
|
Ход |
|
Ход |
|
|
|
|
|
|
|
Логаритмична диаграма на характеристиките на |
Логаритмично-линейна диаграма на характеристиките |
||
|
вентила (2-пътен) |
на вентила (3-пътен) |
|
|
Монтаж |
Монтиране на вентила |
|
|
|
|
Преди монтиране на вентила тръбите трябва да |
|
|
|
|
са почистени и да нямат износвания. Вентилът |
|
|
|
|
трябва да се монтира по посоката на протичане, |
|
|
|
|
както е посочено на тялото на вентила, освен при |
|
|
|
|
отклоняване, когато вентилът може да се монтира |
|
|
|
|
обратно на посоката на протичане (потокът е обратен |
|
|
|
|
на указаното върху тялото на вентила). Механични |
|
|
|
|
натоварвания на тялото на вентила, предизвиквани |
|
|
|
|
от тръбите, не се допускат. Освен това, вентилите не |
|
|
|
|
трябва да бъдат подложени на вибрации. |
|
|
|
|
Монтажът на вентила със задвижката е допустим |
|
|
|
|
в хоризонтално положение или обърнат нагоре. |
|
|
|
|
Монтаж в положение обърнат надолу не се допуска. |
|
5D |
2D |
|
Винаги монтирайте клапана със стрелката на тялото |
|
AMV(E) |
|
|
|
|
|
|
|
в същата посока като потока. За да се избегне |
|
|
|
Забележка: |
турбулентност, която ще засегне точността на |
|
<![if ! IE]> <![endif]>5D |
|
Монтирайте мрежест филтър в |
измерване, се препоръчва да има права дължина на |
FVF/FVR |
|
|
противопоток на вентила (напр. |
тръбата нагоре и надолу по потока от клапана, както |
|
|
|
Danfoss FVR/FVF) |
е показано (D – диаметър на тръбата). |
|
|
|
|
|
|
|
Смесителни |
Отклоняващи |
Фиг. 3: Смесителен вентил, използван |
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
Фиг. 1: Свързване за смесване или отклоняване |
в отклоняващо приложение |
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Фиг. 2: Смесителен вентил, използван |
Фиг. 4: Отклоняващ вентил, използван в отклоняващо |
в смесително приложение |
приложение |
Свързване за смесване или отклоняване
3-пътният вентил може да се използва като смесителен или отклоняващ вентил (фиг. 1).
Ако 3-пътният вентил се инсталира като смесителен вентил, което означава, че отворите A и B са входни, а отворът AB е изходен, той може да се инсталира в приложения за смесване (фиг. 2) или отклоняване (фиг. 3).
3-пътният вентил може да се инсталира и като отклонителен вентил в приложение отклоняване (фиг. 4), което означава, че отворът AB е входен, а отворите A и B са изходни.
Забележка:
Максималното напрежение на инсталация за смесване и отклоняване не е едно и също. Направете справка със стойностите, посочени в раздела “Технически данни”.
