Datablad 2- og 3-vejs reguleringsventiler
VRBZ
Beskrivelse/Anvendelse
*
Slutmuffe og slutprop som
tilbehør
VRBZ 3 udv. VRBZ 3 & VRBZ 2* indv. VRBZ 2* udv.
Bestilling
VRBZ er en reguleringsventil, der sikrer god
kvalitet med lavt omkostningsniveau. Kan
anvendes i de fleste lavtryks-og varmtvands
applikationer, med gevindsamlinger op til 40
mm (DN 40).
Ventilen kan anvendes som 2-vejs ventil ved
montering af h.h.v. slutprop eller slutmuffe i
port B.
Hoveddata:
• Rødgods konstruktion
• Gevindtilslutning:
- Indvendigt gevind Rp
- Udvendigt gevind G 1
3
/4" - 1½"
1
/4" - 21/4"
• Anvendelig for vandtemperaturer fra 2 til
120°C
• Nominel arbejdstryk: max. 16 bar
• Anvendes sammen med AMV(E) 01, 02
og AMV(E) 13 samt AMV(E) 13-SUmotorer
3-vejs ventil med indvendigt gevind
Type DN kvs ∆p max. bar Indv. gev. Best. nr. VVS nr.
VRBZ 20 20 6,3 1,7 Rp 3/
VRBZ 25 25 10 1,0 Rp 1 065Z7225 46 1011.108
VRBZ 32 32 13 0,7 Rp 11/
VRBZ 40 40 16 0,5 Rp 11/
065Z7220 46 1011.106
4
065Z7232 46 1011.110
4
065Z7240 46 1011.111
2
3-vejs ventil med udvendigt gevind
Type DN kvs ∆p max. bar Udv. gev. Best. nr. VVS nr.
VRBZ 20 20 6,3 1,7 G 11/4 A 065Z7420 46 1011.006
VRBZ 25 25 10 1,0 G 11/2 A 065Z7425 46 1011.008
VRBZ 32 32 13 0,7 G 2 A 065Z7432 46 1011.010
VRBZ 40 40 16 0,5 G 21/4 A 065Z7440 46 1011.011
2-vejs ventil med indvendigt gevind
Type DN kvs ∆p max. Indv. Best. nr. VVS nr.
VRBZ 20 20 6,3 1,7 Rp 3/
VRBZ 25 25 10 1,0 Rp 1 065Z7225 065Z7027 46 1011.108 46 1059.008
VRBZ 32 32 13 0,7 Rp 11/4065Z7232 065Z7028 46 1011.110 46 1059.010
VRBZ 40 40 16 0,5 Rp 11/2065Z7240 065Z7029 46 1011.111 46 1059.011
m3/h bar
gevind Ventil slutprop Ventil slutprop
065Z7220 065Z7026 46 1011.106 46 1059.006
4
++
2-vejs ventil med udvendigt gevind
Type DN kvs ∆p max. Udv. Best. nr. VVS nr.
VRBZ 20 20 6,3 1,7 G 11/4 A 065Z7420 065Z7002 46 1011.006 46 1059.206
VRBZ 25 25 10 1,0 G 11/2 A 065Z7425 065Z7003 46 1011.008 46 1059.208
VRBZ 32 32 13 0,7 G 2 A 065Z7432 065Z7004 46 1011.010 46 1059.210
VRBZ 40 40 16 0,5 G 21/4 A 065Z7440 065Z7005 46 1011.011 46 1059.211
DKSC VD.HB.J1.01 © Danfoss 06/03 1
m3/h bar
gevind Ventil slutmuffe Ventil slutmuffe
++
VVS-Automatik 9.05.26
Datablad 2- og 3-vejs ventiler VRBZ
Bestilling (fortsat)
Tekniske data
Tilbehør
Ventil- Unionssæt til VRBZ 3-vejs ventiler med udvendigt gevind
størrelse Sæt af 3 stk. muffer, pakninger og omløber
DN Rørtilslutning Best.nr. VVS nr.
20 3/4 065B4108 46 1059.106
25 1 065B4109 46 1059.108
32 1 1/4 065B4110 46 1059.110
40 1 1/2 065B4111 46 1059.111
Type Best.nr. VVS nr.
Pakdåse til VRBZ DN 20-40 065Z7050 46 1019.811
Reguleringskarakteristik Lineær
Reguleringsforhold Min. 50:1
Medie Cirkulationsvand/glycolholdigt vand op til 50%
Lækage ved lukket ventil
A - AB ≤ 0,05 % af k
B - AB ≤ 2 % af k
Medietemperatur 2-120 °C
Tryktrin PN 16
Spindelvandring 5,5 mm
Ventilhus: Rødgods 2.1096.1(Rg5)
Materiale
Ventilsæde: Rødgods 2.1096.1(Rg5)
Ventilkegle: Messing
Ventilspindel: Rustfast stål
Pakdåse: EPDM
Tilslutning Indvendigt eller udvendigt gevind
vs
vs
Konstruktion
Tryk- og temperaturdiagram
Lukket
A - AB
Åben
B - AB
Pakdåse
Spindel
PTFE bøsninger
O-ringe
Glidering
3-vejs
Åben
A - AB
Lukket
B - AB
Lukket
A - AB
2-vejs
Åben
A - AB
2 VD.HB.J1.01 © Danfoss 06/03 SIBC
))*
*
ð
ð
ð
))*
*
ð
ð
Datablad 2- og 3-vejs ventiler VRBZ
Installation
Hydraulisk forbindelse
Ventilen skal monteres med flowretning som
pilen på ventilhuset. A-B er altid udløbsport.
A i 2-vejs ventiler og A og B 3-vejs ventiler er
indgangsporte.
Ventilmontering
Før montering skal sikres at rørerne er rene
og fri for spåner.
Det er vigtigt, at rørerne flugter med ventilen i
alle retninger, så spændinger og vibrationer i
rørsystemet undgås.
Ventilen skal monteres med ventilspindel
vandret og pegende opad.
Der skal sikres den nødvendige plads for at
lette demontering af motor fra ventil ved
eventuel vedligeholdelse.
Motorventilen må ikke monteres i eksplosiv
atmosfære eller i omgivelsestemperaturer
over 50°C eller under 0°C. Den må ikke
udsættes for vand- og dampsprøjt eller
dryppende væsker.
Bemærk!
At motoren kan drejes 360° omkring
ventilhalsen ved at løsne omløberen.
Fastspændes igen efter justering.

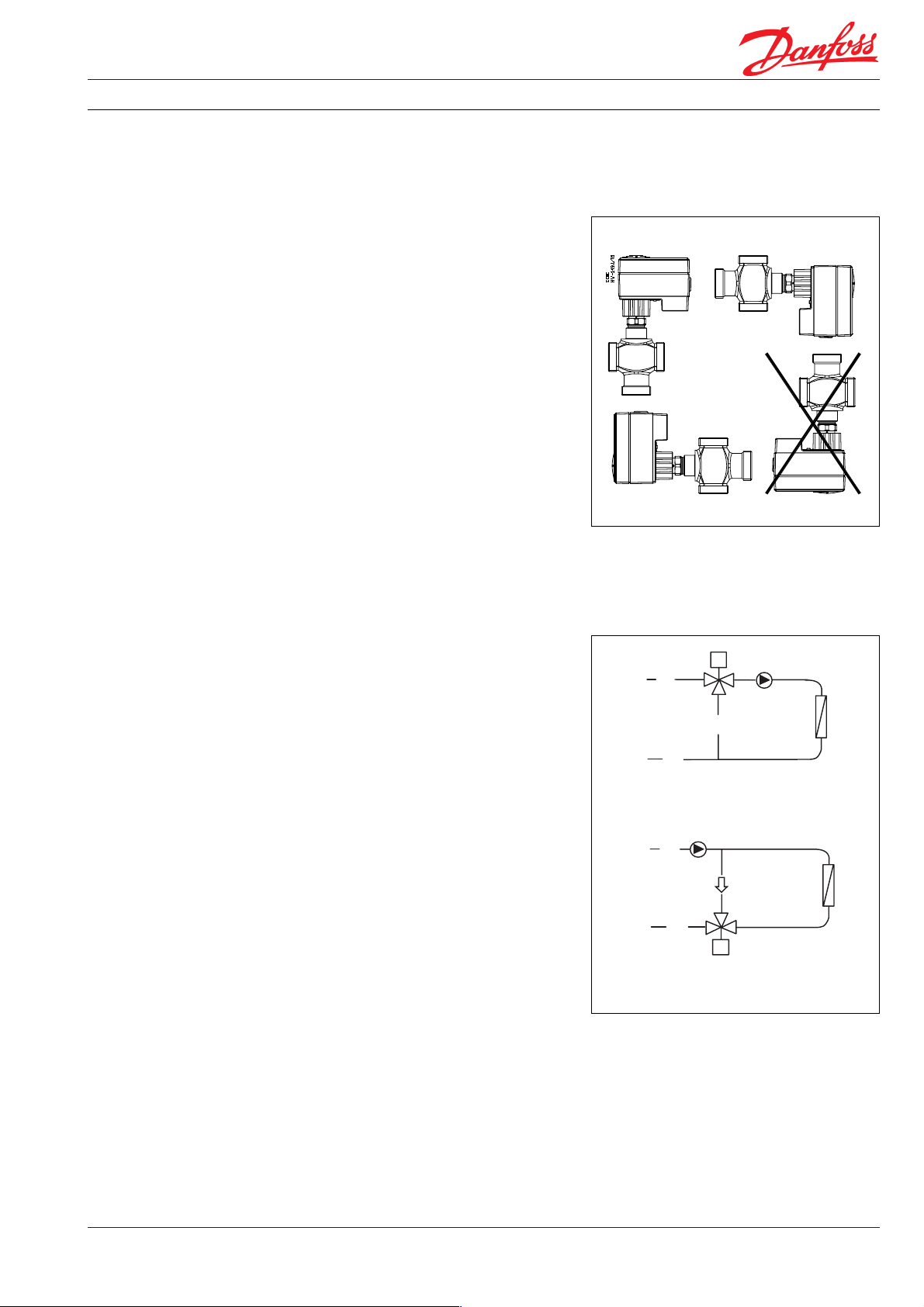

Hydraulisk diagram for
applikations med 3-vejs blandeventiler
3-vejs ventilen skal altid monteres som
blandeventil.
Ønskes fordelerfunktion skal ventilen
monteres i returledningen.
Fig. 1 Blandeventil med blandefunktion
Fig. 2 Blandeventil med fordelerfunktion
SIBC VD.HB.J1.01 © Danfoss 06/03 3
Datablad 2- og 3-vejs ventiler VRBZ

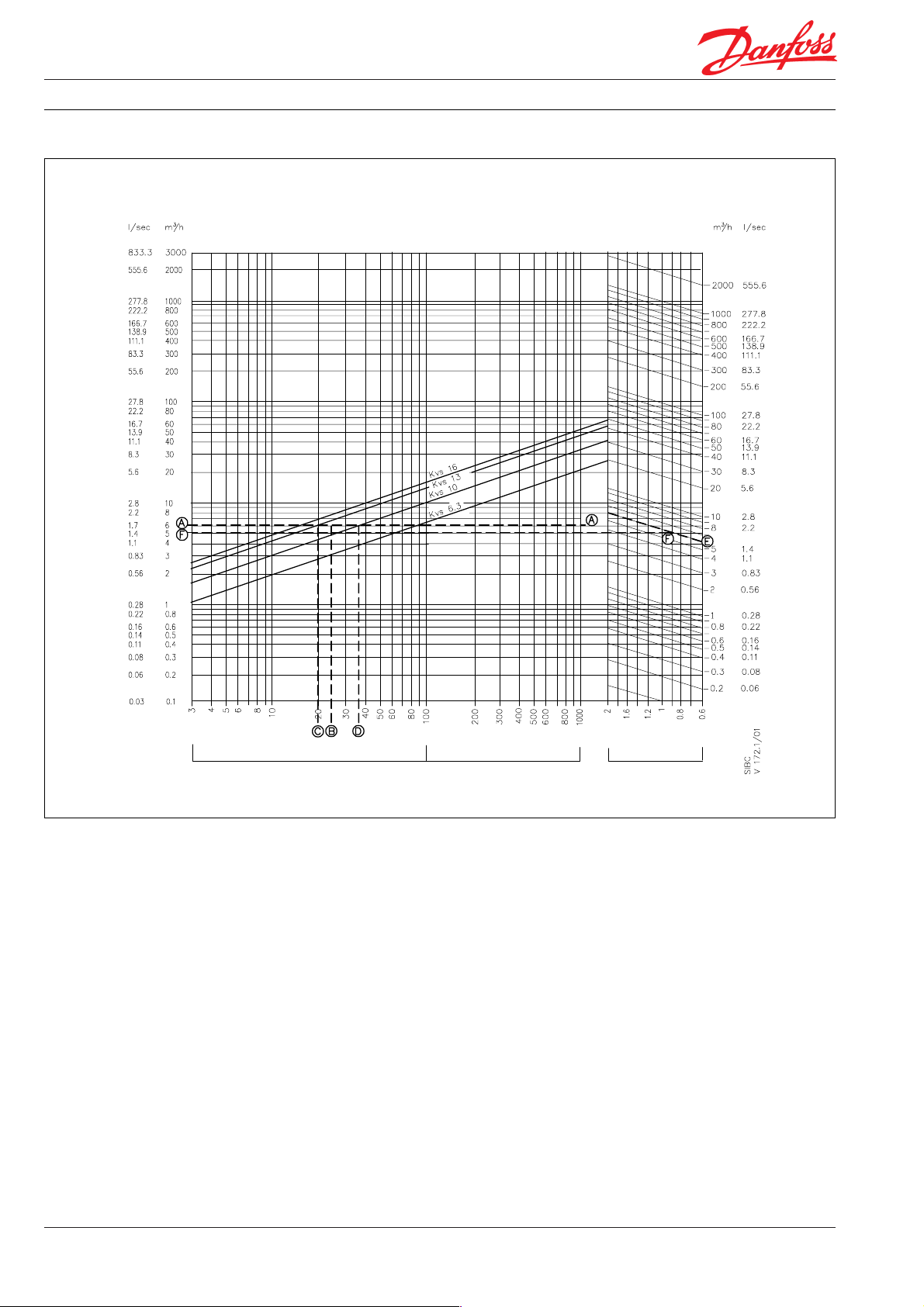

Dimensioneringsdiagram
Flow med
specifik vægtfylde 1
Flow med specifik
vægtfylde forskellig fra 1
Differenstryk over ventil [kPa]
(100 kPa = 10 mVS = 1 bar)
Eksempel:
Givet: Flowmængde Q = 6 m3/h
Differenstryk over ventil
∆p = 0,25 bar (25 kPa)
Søges: Passende ventilstørrelse
Træk en vandret linie fra Q = 6 m3/h (A)-(A)
Træk en lodret linie fra ∆p = 25 kPa (B)
Linierne krydser hinanden mellem to
diagonale linier kvs 10 og kvs 13, hvilket
betyder der kan vælges mellem to
ventilstørrelser:
DN 25 kvs = 10, ∆p = 37 kPa (D)
DN 32 kvs = 13, ∆p = 20 kPa (C)
Normalt vælges den mindste ventilstørrelse,
hvis det nødvendige differenstryk 37 kPa er til
stede.
Specifik vægtfylde
Er den specifikke vægtfylde forskellig fra 1
startes i højre side af diagrammet.
Eksempel: Flowmængde Q = 6 m
3
/h
Specifik vægtfylde 0,9
Den diagonale linie fra (E) skærer den
lodrette fra specifik vægtfylde 0,9 i (F), og ud
fra den vandrette linie (F)-(F) foretages
kriteriet for valg af ventil på samme måde
som i foregående eksempel.
4 VD.HB.J1.01 © Danfoss 06/03 SIBC
Datablad 2- og 3-vejs ventiler VRBZ

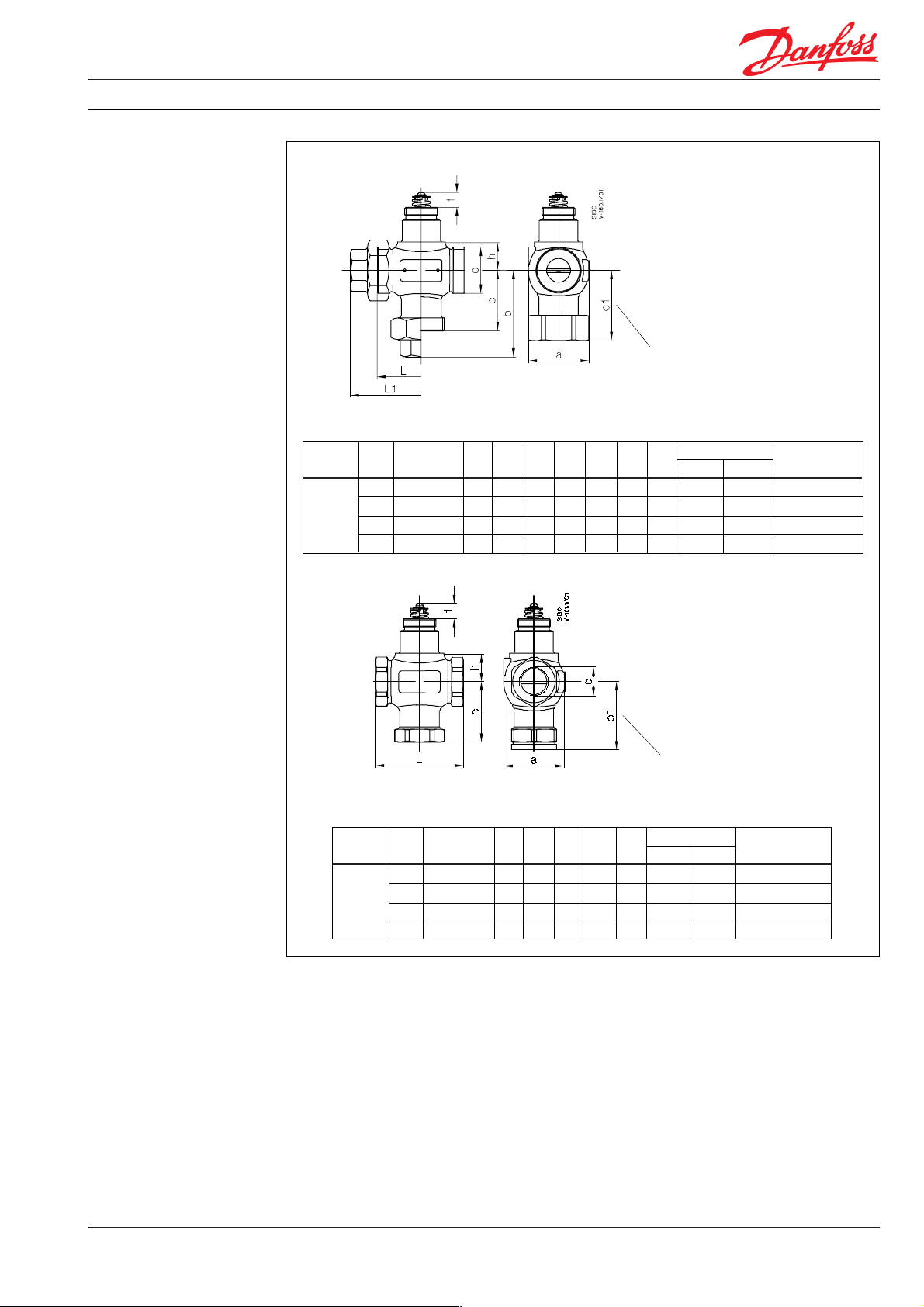

Mål
c1* - Kun 2-vejs ventil
Slutmuffe som tilbehør
Type DN
Forbindelse L L1 c c1* b a h
( d ) mm mm mm mm mm mm mm
Vægt kg Spindel-
2-vejs 3-vejs vandring (mm)
VRBZ 20 ext. G1¼ 80 128 55 62 79 55 57 1,4 1,2 5,5
Udv. 25 ext. G1½ 95 151 60 67 88 60 57 1,7 1,4 5,5
gevind 32 ext. G2 112 178 66 75 99 65 63 2,5 2,1 5,5
40 ext. G2¼ 132 201 75 85 110 71 67 3,3 2,9 5,5
c1* - Kun som 2-vejs ventil
Slutprop som tilbehør
Type DN
Forbindelse L c c1* a h
(d) m mmmmmmmm
Vægt kg Spindel-
2-vejs 3-vejs vandring (mm)
VRBZ 20 int. Rp¾ 80 55 62 55 57 1,2 1,1 5,5
Indv. 25 int. Rp1 95 60 67 60 57 1,6 1,4 5,5
gevind 32 int. Rp1¼ 112 66 75 65 63 2,3 2,0 5,5
40 int. Rp1½ 132 75 85 71 67 3,3 2,9 5,5
SIBC VD.HB.J1.01 © Danfoss 06/03 5
Datablad 2- og 3-vejs ventiler VRBZ
