Сідельні регулювальні клапани VRB2, VRB3
Загальні дані
VRВ 2
внутрішня різь
VRВ 3
внутрішня різь
VRВ 2
зовнішня різь
VRВ 3
зовнішня різь
Сідельні регулювальні клапани VRB2 (двохходові), VRB3 (трьохходові) застосовуються з редукторними електричними приводами типу AMV435, що керуються імпульсним сигналом та типу AME435, які можуть використовуватися з будь-яким різновидом аналогового керуючого сигналу (0(2)…10 В чи 0(4)…20 мА) для регулю­вання витрати тепло- / холодоносія в системах опалення та охолодження відповідно.
Особливості:
• 100 % герметичне ущільнення затвору з EPDM (тільки хід А-АВ).
• Логарифмічна витратна характеристика.
• Клапани DN 40, 50 мм мають сідло з розванта­женням по тиску.
• Без електроприводу, штоки клапанів можуть знаходитись у будь-якому положенні.
• Коли шток рухається донизу – хід А-АВ клапанів відкривається, та навпаки.
• Діапазон регулювання: 100:1.
Основні характеристики:
• Номінальний діаметр, DN: 15…50 мм.
• Максимальна пропускна здатність, k
:
vs
0,63…40 м3/год.
• Номінальний тиск, РN: 16 бар.
• Регульоване середовище: підготовлена вода/водний розчин гліколю до 50 %,
температурою від 2(-10)
1)
При температурах від -10 до +2 °С тре-
1)
до 130 °С.
ба використовувати підігрівник штоку (код №065Z0315).
• З’єднання:
- внутрішня різь;
- зовнішня різь (+ з’єднувальні фітинги).
• Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Номенклатура та коди для оформлення замовлень
Приклад замовлення:
3-хходовий сідельний регулю­вальний клапан, DN 20, kvs 6,3, PN 16, t
-1 х регулювальний клапан VRВ3, DN20, k код № 065Z0156
Додатково:
-3 х з’єднувальні фітинги DN 20 код № 065Z0292
130 °C, різьовий:
max
6,3
vs
DN,
мм
kvs, м3/год PN, бар T
0,63
15
20 6,3 G 1¼ A 065Z0176 065Z0156 25 10 G 1 ½ A 065Z0177 065Z0157 32 16 G 2 A 065Z0178 065Z0158 40 25 G 2 ¼ A 065Z0179 065Z0159 50 40 G 2 ¾ A 065Z0180 065Z0160
1,0 065Z0172 065Z0152 1,6 065Z0173 065Z0153 2,5 065Z0174 065Z0154 4,0 065Z0175 065Z0155
16 130
, °C З’єднання
макс.
Циліндрична
зовнішня різь, згідно
стандарту ISO228/1
G 1 А
Код №
VRВ2 VRВ3
065Z0171 065Z0151
Регулювальні клапани VRB2, VRB3 (внутрішня різь)
DN,
мм
VKJNG219 Данфосс ТОВ 2018
kvs, м3/год PN, бар T
0,63
15
20 6,3 Rp ¾ 065Z0236 065Z0216 25 10 Rp 1 065Z0237 065Z0217 32 16 Rp 1 ¼ 065Z0238 065Z0218 40 25 Rp 1 ½ 065Z0239 065Z0219 50 40 Rp 2 065Z0240 065Z0220
1,0 065Z0232 065Z0212 1,6 065Z0233 065Z0213 2,5 065Z0234 065Z0214 4,0 065Z0235 065Z0215
16 130
, °C З’єднання
макс.
Внутрішня різь,
згідно стандарту
EN10226-1
Rp ½
Код №
VRB2 VRB3
065Z0231 065Z0211
89
Технічний опис Сідельні регулювальні клапани VRB2, VRB3
Номенклатура та коди для оформлення замовлень
(продовження)
Комбінації регулювальних клапанів VRB2, VRB3 з електроприводами
Технічні характеристики
З’єднувальні фітинги
(1 код № = 1 фітинг з ущільненням)
Тип
Фітинг
різьовий,
1 шт.
з ущільнен-
ням
DN,
мм
15 20 Rp 25 Rp 1'' 065Z0293 32 Rp 1
З’єднання Код №
1
Rp
3
Внутрішня
різь
40 Rp 1
/2'' 065Z0291 /4'' 065Z0292
1
/4'' 065Z0294
1
/2'' 065Z0295
Підігрівник штоку штока
Тип Ко д№
Підігрівник штоку клапану, напруга
живлення 24 В змін.струму
065Z0315
50 Rp 2'' 065Z0296
Номінальний діаметр клапанів VRB2, VRB3, DN мм 15 20 25 32 40 50
Хід штоку клапану мм 10 15
Ти п
електро-
Код №
приводу
082H0163
AMV435
082H0162 24
AME435 082H0161
Тип
керуючого
сигналу
Імпульсний
Аналоговий
0(2)...10 В;
Напруга живлен-
ня
Час руху
штоку
Хід штоку
електро­приводу
В с/мм мм бар
230
7,5 або 15 (на вибір)
20 немає
24
Наявність
функції
безпеки
(зворотної
пружини)
Максимальний перепад тиску на регулювально-
му клапані
1)
1)
(
1 бар – для VRB3, пра-
4
цюючих на розділення
потоків)
0(4)...20мА
Номінальний діаметр, DN мм 15 20 25 32 40 50
Пропускна здатність клапану, k
м3/год 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40
VS
Хід штоку мм 10 15 Відносний діапазон регулювання 30:1 50:1 100:1
Витратна характеристика
VRB2 або VRB3 хід A-AB: логарифмічна
VRB3 хід B-AB: лінійна
Фактор кавітації Z ≥ 0,4 Протікання (згідно стандарту IEC534)
VRB2 або VRB3 хід A-AB: 100 % герметичність
VRB3 хід B-AB: ≤ 1,0 % від k
vs
Номінальний тиск PN бар 16 Регульована середа Підготовлена вода або водний розчин гліколю (до 50 %) рН регульованої середи 7 ... 10 Температура регульованої середи °C 2 (-10)
З’єднання
Циліндрична зовнішня різь, згідно стандарту ISO228/1 та
внутрішня різь, згідно стандарту EN 10226-1
1)
…130
Матеріали
Корпус клапану Червона бронза CuSn5ZN5Pb5 (Rg5) Шток клапану Нержавіюча сталь Конус (золотник) Латунь Ущільнення EPDM
1)
При температурах від -10 до +2 °С треба використовувати підігрівник штоку (код №065Z0315).
Діаграма залежності робочого тиску від температури
90
PN 16
CuSn5Zn5Pb5 (Rg5)
Максимально допустимий робочий тиск, як функція від температури (згідно EN 1092-3).
VKJNG219 Данфосс ТОВ 2018
Технічний опис Сідельні регулювальні клапани VRB2, VRB3

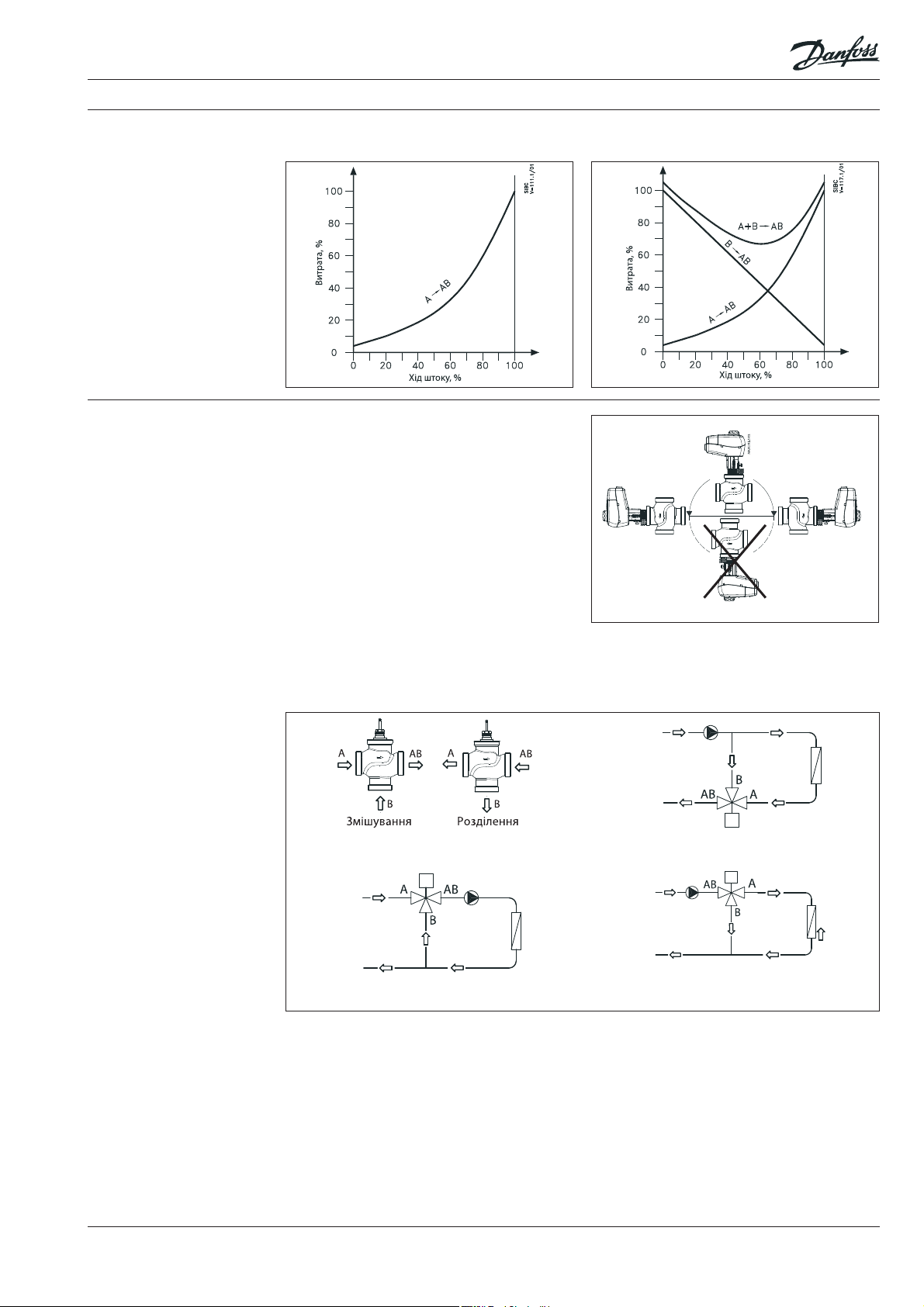

Витратна характеристика
Монтаж
VRB2 VRB3
Перед монтажем клапану переконайтеся, що трубопроводи не містять металевої стружки або інших сторонніх предметів. Клапан потрібно встановити таким чином, щоб напрямок потоку співпадав зі стрілкою на корпусі клапану за ви­ключенням ситуацій, коли клапани VRB3 вико­ристовуються для розділення потоків – тоді кла­пан потрібно встановлювати так, щоб напрямок потоку був проти стрілки. Трубопроводи, на які встановлюється клапан, повинні бути прокладені рівно, надійно зафіксо­вані та захищені від вібрації. Механічні наванта­ження на корпус клапану збоку трубопроводів недопустимі. Під час монтажу клапана слід передбачити до­статньо простору для можливості подальшого встановлення / зняття електроприводу.
Клапан може монтуватися у вертикальному та го­ризонтальному положенні електроприводом до­гори. Встановлення клапану електроприводом вниз заборонено.
Мал.1. Підключення клапану VRB3 як
змішувального, та як розділювального
Мал.2. Схема встановлення змішувального
клапану на змішування потоків
3-ходовий клапан VRB3 може бути викорис­таний і як змішувальний, і як розділювальний (мал.1). Якщо 3-ходовий клапан VRB3 використовується в якості змішувального клапану (що означає, що порти А і В це впускні отвори, а порт АВ – вихідний отвір), тоді за рахунок зміни міста його встанов­лення, він може виконувати функцію як змішуван­ня потоків (мал.2), так і їх розділення (мал.3).
VKJNG219 Данфосс ТОВ 2018
Мал.3. Схема встановлення змішувального
клапану на розділення потоків
Мал.4. Схема встановлення розділювального
клапану на розділення потоку
Клапан VRB3 також може використовуватись в якості розділювального клапану (що озна­чає, що порт АВ – вхідний отвір, а порти А і В це випускні отвори) та виконувати функцію розді­лення потоків (мал.4).
Примітка:
Пам’ятайте що максимальний перепад тиску на регулювальному клапані VRB3 залежить від його застосування: 4 бари – для змішувального, та 1 бар – для розділювального.
91
Технічний опис Сідельні регулювальні клапани VRB2, VRB3
Утилізація
Перед утилізацією регулювальний клапан по­винен бути розібраний, а його елементи роз­сортовані за різними групами матеріалів.
Габаритні та приєднувальні розміри
VRB2
Rp
VRB3
Rp
A
2)
Тип
VRB2
VRB3
DN,
мм
15 1'' 20 1 25 1 32 2'' 1 40 2 50 2 3/4'' 2'' 160 47 217 234 3,76 3,49 15 1'' 20 11/4'' 25 1 32 2'' 1 40 2
З’єднання L H H1
1)
G
1
/4''
1
/2'' 1'' 95 29 197 151 1,00 0,98
1
/4'' 11/2'' 132 43 213 201 2,62 2,54
1
/2'' 1'' 95 50 197 151 78 1,21 1,15
1
/4'' 11/2'' 132 75 230 201 110 3,39 3,35
2)
Rp
1
/2'' 80 25 191 128
3
/4'' 80 29 194 128 0,78 0,77
1
/4'' 112 33 202 178 1,57 1,43
1
/2'' 80 40 191 128 64 0,70 0,71
3
/4'' 80 45 194 128 69 0,93 0,91
1
/4'' 112 58 202 178 91 1,95 1,81
50 2 3/4'' 2'' 160 83 243 234 120 5,46 5,13
1)
G … зовнішня різь, згідно стандарту ISO228/1
2)
Rp … внутрішня різь, згідно стандарту EN 10226-1
3)
При встановленні підігрівника штоку (код №065Z0315), розмір Н1 збільшується на 31 мм
3)
(мм) зовн.різь вн.різь
B
1)
L1 H2 Вага, кг
0,61 0,60
92
VKJNG219 Данфосс ТОВ 2018
