Danfoss VRB 2, VRB 3 Data sheet [hr]

Tehnički podaci

Ventili s dosjedom (PN 16)

VRB 2 – 2-smjerni ventil, unutarnji i vanjski navoj
VRB 3 – 3-smjerni ventil, unutarnji i vanjski navoj

Opis

VRB 2 unutarnji navoj VRB 2 vanj. navoj

VRB 3 unutarnji navoj VRB 3 vanjski navoj

Ventili VRB predstavljaju kvalitetno, jeftino
rješenje za većinu primjena za vodu i hlađenje.

Ventili su konstruirani za kombiniranje
sa sljedećim pogonima:

• S pogonima AMV(E) 335, AMV(E) 435
ili AMV(E) 438 SU.

• S pogonima AMV(E) 25, 25 SU/SD, 35
(s adapterom 065Z0311).

Značajke:

• Hermetička konstrukcija

• Utisni mehanički spoj zajedno
s AMV(E) 335, AMV(E) 435

• Specijalizirani ventil s 2 i 3 priključka

• Prikladan za primjene razdjeljivanja
(3 priključka)

Osnovni podaci:

• DN 15-50

• kVS 0,63-40 m3/h

• PN 16

• Temperatura:

- Cirkulacijska voda / mješavina vode

i glikola do 50 %: 2 (10*) … 130 °C

* Pri temperaturama od –10 °C do +2 °C

upotrijebite grijač osovine

• priključci:

- Vanjski navoj

- Unutarnji navoj

Kombinacije pogona navedene
su u poglavlju „Dimenzija”.

Naručivanje

Primjer:
3-smjerni ventil; DN 15; kVS 1,6;
PN 16; T

- 1× VRB 3 DN 15 ventil

Opcija:

- 3× spojnica
Br. koda: 065 Z0291

130 °C; vanj. navoj

max

Br. koda: 065Z 0153

2-smjerni i 3-smjerni ventili VRB (vanjski navoj)

DN

15

20 6,3 06 5Z0176 0 65Z0156

25 10 065 Z0177 0 65Z0157

32 16 065Z0178 065Z0158

40 25 0 65Z0179 065Z 0159

50 40 06 5Z0180 0 65Z0160

kVS Br. k oda

(m3/h) VRB 2 VRB 3

0,63 06 5Z0171 0 65Z0151

1,0 065Z0172 065Z0152

1,6 065Z 0173 065Z0153

2,5 06 5Z0174 0 65Z0154

4,0 065Z 0175 065Z0155

2-smjerni i 3-smjerni ventili VRB (unutarnji navoj)

DN

15

20 6,3 065Z0236 065Z0 216

25 10 0 65Z0237 06 5Z0217

32 16 065Z0238 065Z0218

40 25 065Z0239 0 65Z0219

50 40 065Z0240 065Z0220

kVS Br. k oda

(m3/h) VRB 2 VRB 3

0,63 0 65Z0231 0 65Z0 211

1,0 065Z0232 06 5Z0212

1,6 065Z0233 065Z 0213

2,5 065Z0234 06 5Z0214

4,0 065Z0235 06 5Z0215

© Danfoss | 2021.10 AI157486475794hr-000603 | 1

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

Naručivanje

(nastavak)

Tehnički podaci

Dodatna oprema - spojnice

Tip DN Br. k oda

Rp ½ 15 065Z0291

Rp ¾ 20 065Z0292

1)

Spojnica

1)

1 spojnica s unuta rnjim navojem za VRB s vanj. na vojem

(Ms - CuZn39Pb3)

Rp 1 25 065Z0293

Rp 1¼ 32 065Z0294

Rp 1½ 40 065Z0295

Rp 2 50 065Z0296

Dodatna oprema - adapter i grijač osovine

Tip Za pogone B r. koda

Adapter AMV(E) 25/35 0 65Z 0311

Grijač osovine AMV(E) 335/435 06 5Z0315

Servisni kompleti

Tip DN

15 065Z0321

20 065Z0322

Brtvena čahura

Nazivni promjer DN 15 20 25 32 40 50

kVS vrijednost m3/h 0,63 1,0 1,6 2, 5 4,0 6,3 10 16 25 40

Hod mm 10 15

Regulacijski raspon 30:1 50:1 100 :1

Karakteristika regulacije LOG: priključak A-AB; LIN: priključak B-AB

Faktor kavitacije z ≥ 0,4

Curenje

Nazivni tlak PN 16

Maks. tlak zatvaranja bar

Medij Cirkulacijska voda / smjesa vode i glikola do 50 %

pH medija Min. 7, maks. 10

Temperatura medija °C 2 (10 1)) … 130

Spojevi Unut. i vanj. navoj

Materijali

Tijelo ventila Crvena bronca CuSn5ZN5Pb5 (Rg5)

Osovina ventila Nehrđajući čelik

Stožac ventila Mjed

Brtvljenje kućišta brtvenice EPDM

1)

Pri temperatura ma od 10 do +2 °C upot rijebite grijač osovine

25 065Z0323

32 065Z0324

40/50 065Z0325

Br. k oda

A - AB hermetička konstrukcija

B - AB ≤ 1,0 % of kVS

Miješanje: 4

Razdjeljivanje: 1

Dijagram tlaka
i temperature

PN 16

EN -G JL-2 50
(GG -25)

Maksimalno dopušten radni tlak kao funkcija
temperature medija

2 | AI157486475794hr-000603 © Danfoss | 2021.10

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

Karakteristike ventila Karakteristike ventila log (2-smj.) Karakteristike ventila log/lin (3-smj.)

A+BAB

B



Kapacitet

B

A



A

Kapacitet

AB

B

A



A

Ugradnja Ugradnja ventila

Prije ugradnje ventila cijevi se moraju očistiti
od abrazije. Ventil se mora ugraditi prema
smjeru protoka naznačenom na tijelu ventila,
osim pri razdjeljivanju, kada se ventil može
montirati suprotno smjeru protoka (protok
suprotan oznaci na tijelu ventila). Nisu dopuštena
mehanička opterećenja tijela ventila cijevima.
Ventil ne smije biti izložen ni vibracijama.

Ventil se može ugraditi u vodoravnom
položaju ili uspravno. Nije dopuštena
ugradnja prema dolje.

Uvijek montirajte ventil sa strelicom na tijelu
okrenutom u smjeru protoka. Da biste izbjegli
turbulencije koje mogu utjecati na točnost

Napomena:
Ugradi te hvatač nečist oće uzvodno
od venti la (npr. Danfoss FV R/FVF)

mjerenja, preporučujemo da imate ravnu
dužinu cijevi uzlazno i silazno od ventila,
kao što je prikazano (D - promjer cijevi).

Hod

FVR/FVF

5D

Hod

2D

AMV(E)

5D

Miješanje Razdjeljivanje

Slika 1: Spoj za miješanje ili razdjeljivanje

Slika 2: Miješajući venti l upotrijebljen u primjen i miješanja

Spoj za miješanje ili razdjeljivanje

Trosmjerni ventil može se uporabiti kao
ventil za miješanje ili razdjeljivanje (slika 1).

Ako se 3-smjerni ventil ugradi kao miješajući
ventil, što znači da su priključci A i B ulazni
priključci, a priključak AB izlazni je priključak,
ventil se može ugraditi u primjene miješanja
(slika 2) ili razdjeljivanja (slika 3).

Slika 3: Miješajući venti l upotrijebljen u primjeni razdjeljivanja

Slika 4: Razdjelni ventil upotrijeb ljen u primjeni razdjeljivanj a

3-smjerni ventil može se ugraditi i kao razdjelni
ventil u primjeni razdjeljivanja (slika 4), što znači
da je priključak AB ulaz, a priključci A i B su izlazi.

Napomena:
Maksimalni tlak zatvaranja u instalaciji miješanja
i razdjeljivanja nije jednak. Pogledajte vrijednosti
navedene u tehničkim podacima.

AI157486475794hr-000603 | 3© Danfoss | 2021.10

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

1

p∆

2

p

∆

p

1

+ ∆

0,5

p

a

1

=

∆

=

2p

1

0,62

55

90,7

90,7

=

+

=

0,395

5536

36

=

+

=

Dimenzioniranje

Protok
(tekućina specifične sile teže 1)
l/sec m3/h

max

p

Pad tlaka protoka kPa (100 kPa = 1bar = ~ 10 m H2O)

Primjer

Konstrukcijski podaci:

Protok: 6 m3/h
Pad tlaka sustava: 55kPa

Pronađite vodoravnu liniju koja predstavlja
protok od 6 m3/h (linija A-A). Autoritet ventila
određen je jednadžbom:

Autoritet ventila, a =

Pri čemu je:
p1 = pad tlaka u potpuno otvorenom ventilu
p2 = pad tlaka u ostatku cirkulacijskog

kruga s potpuno otvorenim ventilom

Idealan ventil imao bi pad tlaka jednak
padu tlaka u sustavu (tj. autoritet od 0,5):

ako: p1 = p

2

U ovom primjeru autoritet od 0,5 bio bi ostvaren
ventilom koji ima pad tlaka od 55kPa pri tom
protoku (točka B). Sjecište pravca A–A s okomicom
povučenom iz točke B nalazi se između dviju
dijagonalnih pravaca; to znači da nema ventila
idealne veličine.
Sjecište pravca A–A s dijagonalnim pravcima
ostvaruje pad tlaka koji ostvaruju stvarni,
a ne idealni ventili. U ovom slučaju ventil
s vrijednošću kVS 6,3 ostvario bi pad tlaka
od 90,7 kPa (točka C):

te je autoritet ventila

Drugi najveći ventil, s vrijednošću kVS 10,
ostvario bi pad tlaka od 36 kPa (točka D):

te je autoritet ventila

Općenito, za primjenu s 3 priključka odabrao
bi se manji ventil (zbog čega bi autoritet ventila
bio veći od 0,5 i time bi se poboljšala regulacija).
No to bi povećalo ukupan tlak, a konstruktor
sustava trebao bi provjeriti kompatibilnost
s dostupnim glavama crpki itd. Idealan autoritet
je 0,5 s poželjnim rasponom od 0,4 do 0,7.

4 | AI157486475794hr-000603 © Danfoss | 2021.10

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

6

7

Konstrukcija

(Moguće su varija cije konstrukcije)

VRB 2

1. Tijelo ventila

2. Uložak ventila

3. Stožac ventila

4. Osovina ventila

5. Pomično sjedište ventila
(rastlačeno)

6. Brtvena čahura

VRB 3

1. Tijelo ventila

2. Uložak ventila

3. Stožac ventila

4. Osovina ventila

5. Sjedište ventila

6. Komora za rastlačivanje

7. Brtvena čahura

AI157486475794hr-000603 | 5© Danfoss | 2021.10

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

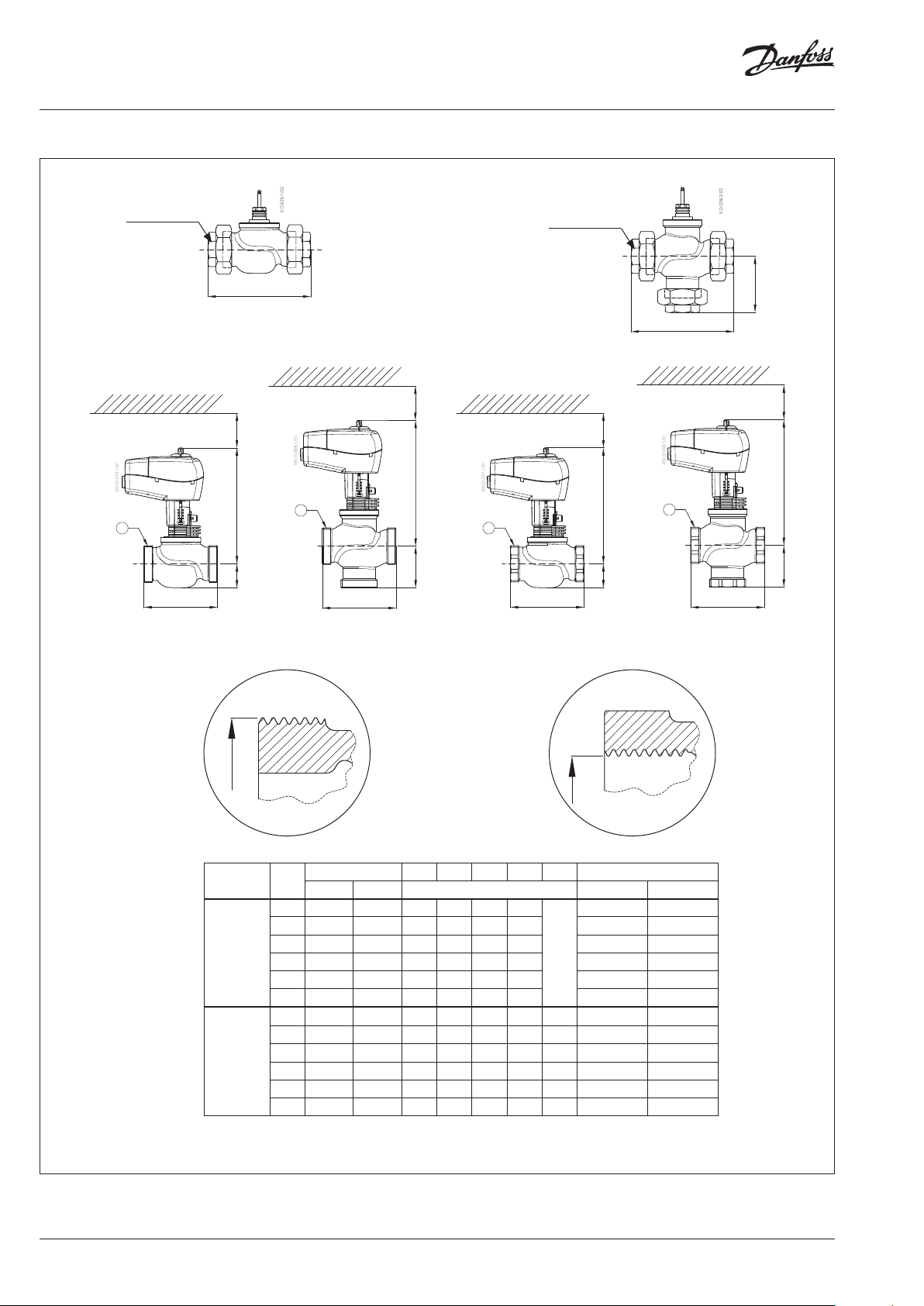

Dimenzije

Rp

(vidi naručivanje
dodatne opreme,
stranica 2)

Min. 20,5

A

L

AMV(E) 335, 435 + VRB 2

Rp

(vidi naručivanje
dodatne opreme,
stranica 2)

L

1

L

1

Min. 20,5

2

H

Min. 20,5

Min. 20,5

1

H

1

H

A

1

H

B

1

H

B

H

L

AMV(E) 335, 435 + VRB 3

H

L

AMV(E) 335, 435 + VRB 2

H

L

AMV(E) 335, 435 + VRB 3

H

A

2)

Spoj G

Tip DN

15 ½ 1 80 25 191 12 8

20 ¾ 1⁄ 80 29 19 4 128 0,78 0,77

VRB 2

25 1 1⁄ 95 29 197 151 1,0 0 0,98

32 1⁄ 2 112 33 202 17 8 1,57 1, 43

40 1⁄ 2⁄ 13 2 43 213 201 2,62 2,54

50 2 2¾ 160 47 217 234 3,76 3,49

15 ½ 1 80 40 191 12 8 64 0,70 0,71

20 ¾ 1⁄ 80 45 194 128 69 0,93 0,91

VRB 3

25 1 1⁄ 95 50 197 151 78 1,21 1,15

32 1⁄ 2 112 58 202 17 8 91 1,95 1,81

40 1⁄ 2⁄ 13 2 75 230 2 01 11 0 3,39 3, 35

50 2 2¾ 160 83 243 234 12 0 5,46 5 ,13

1)

Rp … unutarnji na voj EN 10226 -1

2)

G … vanjski navoj DI N ISO 228/01

Ako se rabi grijač os ovine, dimenzija H1 povećava se za 31 mm.

Spoj L H H1L1H

1)

Rp

2)

G

B

1)

Spoj G

mm vanj. navoj unut. navoj

2

-

Masa (kg)

0,61 0,60

6 | AI157486475794hr-000603 © Danfoss | 2021.10

Tehnički podaci Ventili s dosjedom VRB 2, VRB 3

Dimenzije (nastavak)

Min . 100

A

L

AMV(E) 438 SU + VRB 2

AMV(E) 25/35 + VRB 2 +

adapter 065Z0311

2)

Spoj G

Min . 100

Min . 100

1

H

1

H

H

A

L

AMV(E) 438 SU + VRB 3

AMV(E) 25/35 + VRB 3 +

adapter 065Z0311

B

H

L

AMV(E) 438 SU + VRB 2

AMV(E) 25/35 + VRB 2 +

adapter 065Z0311

A

1

H

H

B

AMV(E) 438 SU + VRB 3

AMV(E) 25/35 + VRB 3 +

adapter 065Z0311

B

1)

Spoj G

Min . 100

L

1

H

H

Tip DN

15 ½ 1 80 25 216

20 ¾ 1⁄ 80 29 218

VRB 2

VRB 3

1)

Rp … unutarnji na voj EN 10226 -1

2)

G … vanjski navoj DI N ISO 228/01

Ako se rabi grijač os ovine, dimenzija H1 povećava se za 5 mm.

25 1 1⁄ 95 29 222

32 1⁄ 2 112 35 226

40 1⁄ 2⁄ 13 2 43 237

50 2 2¾ 16 0 47 242

15 ½ 1 80 40 216

20 ¾ 1⁄ 80 45 218

25 1 1⁄ 95 50 222

32 1⁄ 2 112 58 226

40 1⁄ 2⁄ 13 2 75 255

50 2 2¾ 16 0 83 268

Spoj L H H

1)

Rp

2)

G

mm

1

AI157486475794hr-000603 | 7© Danfoss | 2021.10
