Datablad
Sædeventiler (PN 16)
VRB 2 – 2-vejs ventil, indvendigt og udvendigt gevind
VRB 3 – 3-vejs ventil, indvendigt og udvendigt gevind
Beskrivelse
VRB 2 indvendigt gevind VRB 2 udvendigt gevind
VRB 3 indvendigt gevind VRB 3 udvendigt gevind
VRB-ventiler er en omkostningseffektiv løsning
i høj kvalitet til de fleste vand- og køleapplikationer.
Ventilerne er udviklet til at blive brugt i
kombination med følgende motorer:
• Med AMV(E) 335-, AMV(E) 435- eller AMV(E)
438 SU-motorer.
• Med AMV(E) 25-, 25 SU/SD-, 35-motorer
(med adapter 065Z0311).
Funktioner:
• Bobletæt design
• Mekanisk lynkobling sammen med
AMV(E) 335, AMV(E) 435
• Dedikeret ventil med to eller tre porte
• Velegnet til fordelerfunktion (3 porte)
Vigtigste data:
• DN 15-50
• kVS 0,63-40 m3/h
• PN 16
• Temperatur:
- Cirkulationsvand/glykolholdigt
vand op til 50 %: 2 (10*) … 130 °C
* Ved temperaturer fra 10 °C op til +2 °C
bruges spindelvarmer
• Tilslutninger:
- Udvendigt gevind
- Indvendigt gevind
Kombinationer af motorer kan ses under
afsnittet ”Mål”.
Bestilling
Eksempel:
3-vejs ventil; DN 15; kVS 1,6; PN 16;
T
130 °C; udvendigt gevind
maks
- 1× VRB 3 DN 15-ventil
Best.nr.: 065 Z0153
Valgmulighed:
- 3× nipler
Best.nr.: 065Z 0291
2- og 3-vejs ventiler VRB (udvendigt gevind)
kVS VRB2 VRB3
DN
(m3/h) Bes t.nr. VVS -nr. Bes t.nr. VVS -nr.
0,63 065Z 0171 46 1002.044 065 Z0151 46 1002.044
1,0 065Z0172 46 10 02.054 0 65Z0152 4 6 1002. 054
15
1,6 06 5Z0173 46 1002.064 065 Z0153 46 1002.064
2,5 065Z 0174 46 1002.074 06 5Z0154 46 1002 .074
4,0 065Z 0175 4 6 1002. 084 0 65Z015 5 46 10 02.08 4
20 6,3 065Z 0176 46 10 02.106 0 65Z0156 46 10 02.106
25 10 065Z0177 4 6 1002.10 8 0 65Z0157 4 6 1002.10 8
32 16 0 65Z0178 46 10 02.110 0 65Z015 8 46 10 02.110
40 25 0 65Z0 179 4 6 10 02 .111 0 65Z015 9 46 100 2.111
50 40 065Z018 0 46 100 2.112 0 65Z0160 4 6 10 02.11 2
2- og 3-vejs ventiler VRB (indvendigt gevind)
kVS VRB 2 VRB 3
DN
(m3/h) Bes t.nr. VVS -nr. Bes t.nr. VVS -nr.
0,63 0 65Z0231 46 1003 .044 065Z0211 4 6 1003. 044
1,0 0 65Z0232 46 100 3.054 065Z0212 46 10 03.054
15
1,6 0 65Z0233 46 1003.064 065Z0213 46 1003.064
2,5 065Z0234 4 6 100 3.074 0 65Z0214 4 6 1003 .074
4,0 065Z0235 4 6 1003.0 84 065Z0215 46 10 03.084
20 6,3 0 65Z0236 46 100 3.106 065Z0216 4 6 1003.106
25 10 065Z0237 46 10 03.108 065Z 0217 46 1003.108
32 16 065Z0238 46 1003.110 065Z0218 4 6 1003.110
40 25 065Z0239 4 6 100 3.111 0 65Z0219 4 6 10 03.111
50 40 065Z0240 46 100 3.112 065Z0220 46 100 3.112
© Danfoss | 2021.10 AI157486475794da-000603 | 1
Datablad Sædeventiler VRB 2, VRB 3
Bestilling (fortsat)
Tekniske data
Tilbehør - Nipler
Typ e DN Best. nr. VV S-nr.
Rp ½ 15 0 65Z0291 46 1009.004
Rp ¾ 20 0 65Z0292 46 1009.006
Rp 1 25 0 65Z0293 46 1009.008
1)
Nippel
1)
1 nippel indvendigt gevind til VRB udvendigt gevind
(Ms – CuZn39Pb3)
Rp 1¼ 32 065Z029 4 46 1009.010
Rp 1½ 40 065Z0295 46 10 09 .011
Rp 2 50 0 65Z0296 46 1009.012
Tilbehør - Adapter og spindelvarmer
Typ e Til motorer Bes t.nr. V VS-n r.
Adapter AMV(E) 25/35 0 65Z 0311 46 0946.912
Spindelvarmer AMV(E) 335/435 0 65Z0315 46 0946.906
Servicesæt
Typ e DN
15 065Z0321 4 6 1009. 204
20 065Z0322 4 6 1009. 206
Pakdåse
Nominel diameter DN 15 20 25 32 40 50
kVS-værdi m3/h 0,63 1,0 1,6 2,5 4,0 6,3 10 16 25 40
Vandring mm 10 15
Reguleringsområde 30:1 50:1 100 :1
Reguleringskarakteristik LOG: klemme A-AB; LIN: klemme B-AB
Kavitationsfaktor z ≥ 0,4
Læktab
Nominelt tryk PN 16
Maks. lukketryk bar
Medie Cirkulationsvand/glykolholdigt vand op til 50 %
pH i mediet Min. 7, maks. 10
Medietemperatur °C 2 (10 1)) … 130
Tilslutninger Indvendigt og udvendigt gevind
Materialer
Ventilhus Rødbronze CuSn5ZN5Pb5 (Rg5)
Ventilspindel Rustfast stål
Ventilkegle Messing
Pakdåsepakning EPDM
1)
Ved temperature r fra 10 op til +2 °C bruge s spindelvarmer heater
25 065Z0323 4 6 1009.208
32 065Z0324 46 10 09.210
40/50 065Z0325 46 10 09.212
Best. nr. VV S-nr.
A-AB bobletæt design
B - AB ≤ 1,0 % af kVS
Blanding: 4
Fordeling: 1
Tryk-/temperaturdiagram
P
(bar)
maks
PN 16
EN -GJ L-25 0
(GG -25)
Højst tilladte driftstryk som funktion
af medietemperatur
2 | AI157486475794da-000603 © Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
Ventilkarakteristik Log for ventilkarakteristik (2-vejs) Log/lin for ventilkarakteristik (3-vejs)
A+BAB
B
Kapacitet
B
A
A
Kapacitet
AB
B
A
A
Installation Montering af ventil
Før montering skal det sikres, at rørene er
rene og fri for slitage. Ventilen skal monteres
i den flowretning, der er angivet på ventilhuset,
undtagen ved afledning, hvor ventilen kan
monteres modsat flowretningen (flow modsat
i forhold til angivelse på ventilhuset). Rørene
må ikke belaste ventilhuset mekanisk. Ventilen
skal også være vibrationsfri.
Motoren skal monteres på ventilen med
ventilspindelen vandret eller pegende opad.
Spindelen må ikke pege nedad.
Installer altid ventilen, så pilen på huset vender
i samme retning som flowet. For at undgå
turbulens, som kan påvirke målenøjagtigheden,
Bemærk:
Insta ller et filte r modstrøms fø r
ventil en (f.eks. Danf oss FVR/FVF)
anbefales det at benytte et lige rørstykke
mod- og nedstrøms fra ventilen, som vist
(D - rørets diameter).
Vandring
FVR/FVF
Vandring
5D
2D
AMV(E)
5D
Blanding
Fig. 1: Blande- eller fordelertilslutning
Fig. 2: Blandeventil i blandefunktion
Fordeling
Blande- eller fordelertilslutning
3-vejsventilen kan anvendes enten
som blande- eller fordelerventil (fig. 1).
Hvis 3-vejsventilen installeres som blandeventil,
dvs. A- og B-klemmerne er tilgangsklemmer,
og AB-klemmen er udgangsklemme,
kan den installeres i blande- (fig. 2)
eller fordelerfunktioner (fig. 3).
Fig. 3: Blandeventil i fordelerfunktion
Fig. 4: Fordelerventil i fordelerfunk tion
3-vejsventilen kan også installeres
som fordelerventil i fordelerfunktioner
(fig. 4), hvor AB-klemmen er tilgang,
og A- og B-klemmerne er udgange.
Bemærk:
Maks . lukketryk er i kke det samme fo r blande- og
fordelerinstallation. Se værdierne i afsnittet Tekniske data.
AI157486475794da-000603 | 3© Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
1
p∆
2
p
∆
p
1
+ ∆
0,5
p
a
1
=
∆
=
2p
1
0,62
55
90,7
90,7
=
+
=
0,395
5536
36
=
+
=

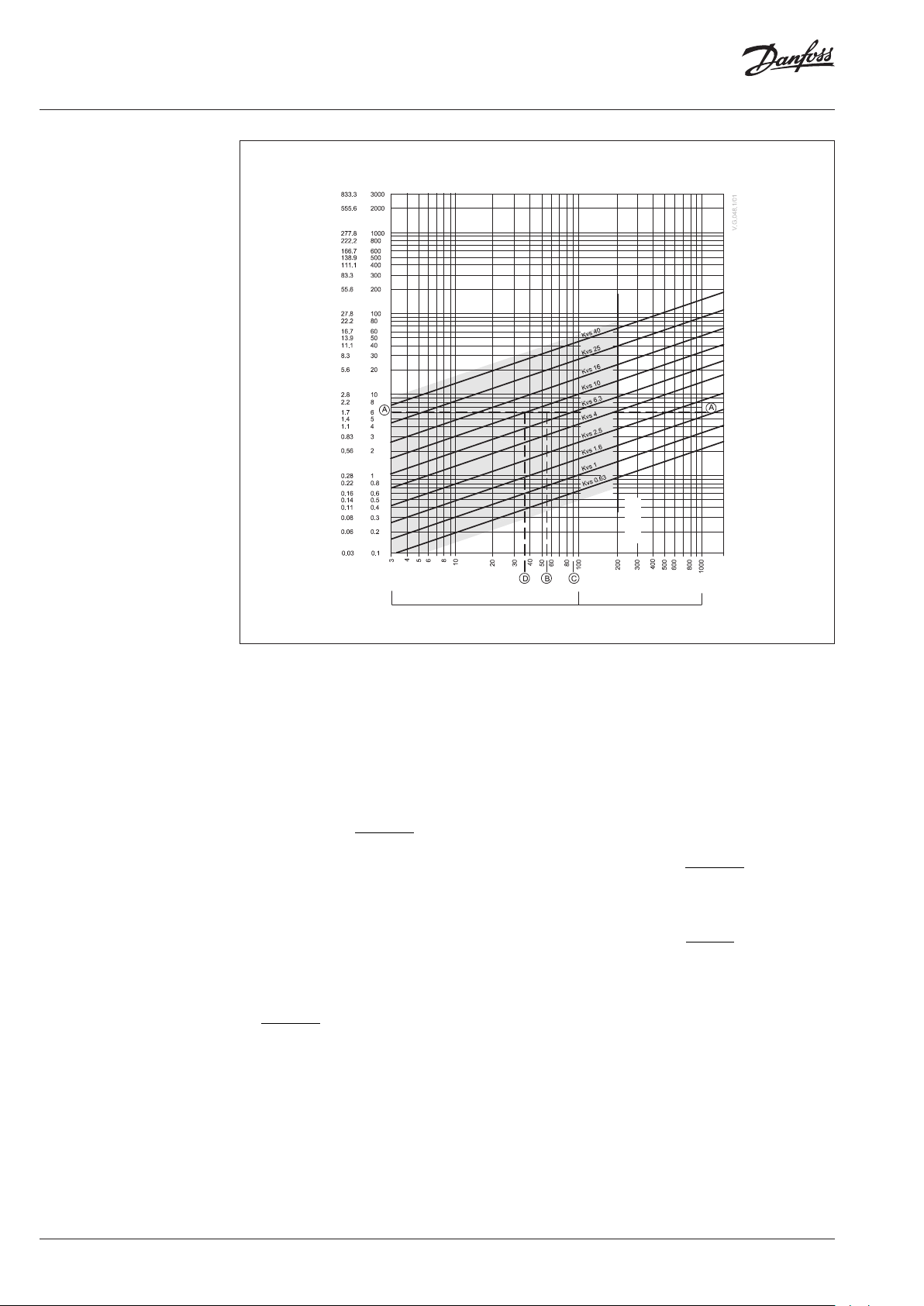

Dimensionering
Flow
(væske med specifik massefylde på 1)
l/sek m3/h
maks
p
Flowtrykfald kPa (100 kPa = 1 bar = ~ 10 m H2O)
Eksempel
Designdata:
Flowhastighed: 6 m3/h
Driftstrykfald: 55kPa
Find den vandrette linje, der repræsenterer
en flowhastighed på 6 m3/h (linje A-A).
Ventilautoriteten gives af ligningen:
Ventilautoritet, a =
Hvor:
p1 = trykfald over fuldt åben ventil
p2 = trykfald over resten af kredsen
med en fuldt åben ventil
Den ideelle ventil ville give et trykfald, der svarer
til driftstrykfaldet (dvs. en autoritet på 0,5):
hvis: p1 = p
2
I dette eksempel ville en ventil, der har et
trykfald på 55kPa, give en autoritet på 0,5 ved
den flowhastighed (punkt B). Skæringspunktet
for linje A–A med en lodret linje tegnet fra B
ligger mellem to diagonale linjer. Dette betyder,
at ingen ventil i ideel størrelse er til rådighed.
Skæringspunktet for linje A–A med de diagonale
linjer giver trykfaldene, der angives af virkelige
frem for ideelle ventiler. I dette tilfælde ville en
ventil med kVS 6,3 give et trykfald på 90,7 kPa
(punkt C):
derfor ventilautoritet
Den næststørste ventil med kVS 10 ville give
et trykfald på 36kPa (punkt D):
derfor ventilautoritet
For en funktion med tre porte vælges
den mindre ventil generelt (det giver en
ventilautoritet, der er større end 0,5, og dermed
forbedret regulering). Dette vil dog øge det
samlede tryk og skal kontrolleres af systemets
designer for kompatibilitet med tilgængelige
pumpehoveder, osv. Den ideelle autoritet er 0,5
med et foretrukket område på mellem 0,4 og 0,7.
4 | AI157486475794da-000603 © Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
6
7

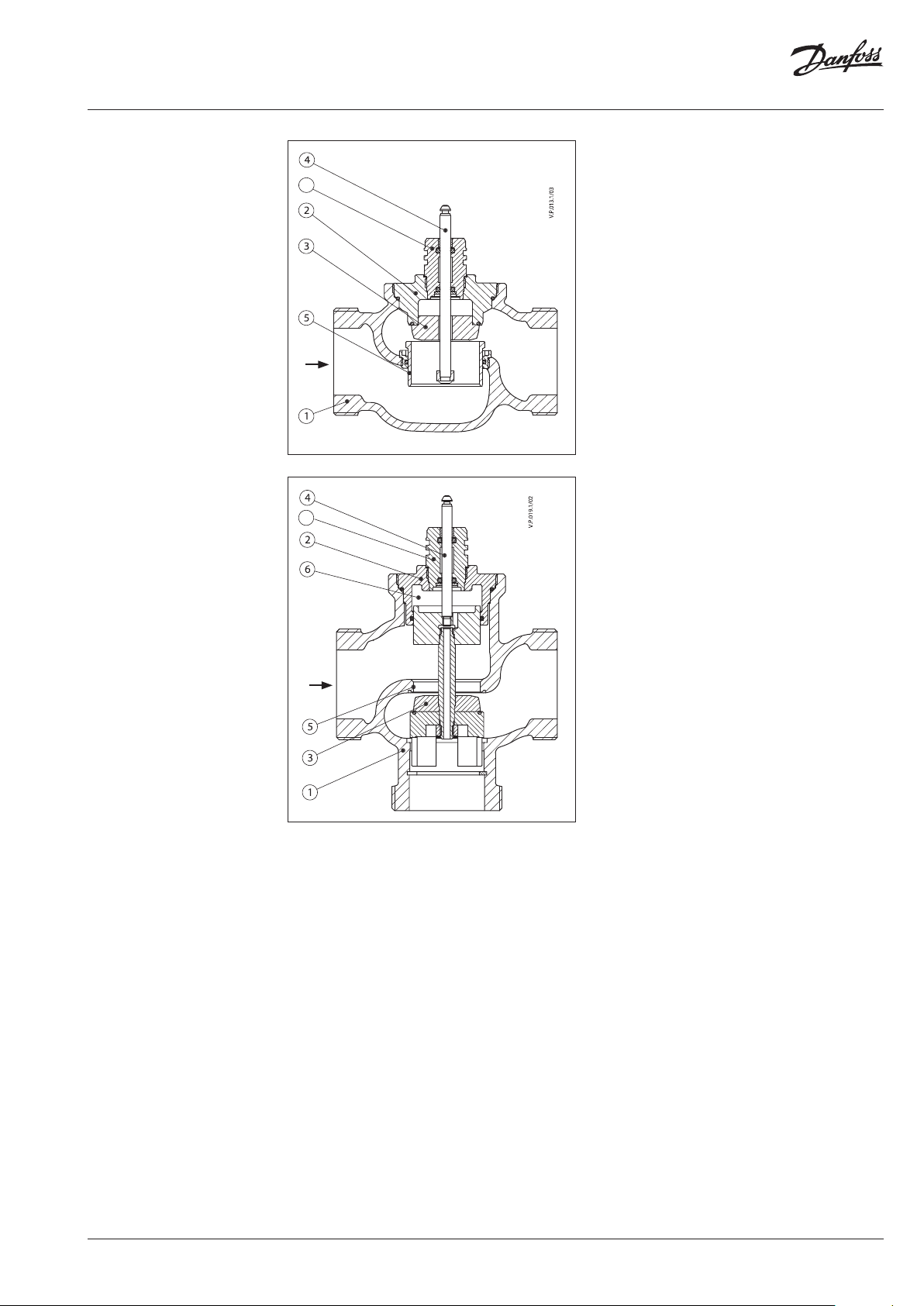

Design
(Der kan foreko mme
variationer i designet)
VRB 2
1. Ventilhus
2. Ventilindsats
3. Ventilkegle
4. Ventilspindel
5. Bevægeligt ventilsæde
(trykaflastet)
6. Pakdåse
VRB 3
1. Ventilhus
2. Ventilindsats
3. Ventilkegle
4. Ventilspindel
5. Ventilsæde
6. Trykaflastningskammer
7. Pakdåse
AI157486475794da-000603 | 5© Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
Mål
Rp
(se besti lling af
reservedelstilbehør
på side 2)
Min. 20,5
A
L
AMV(E) 335, 435 + VRB 2
Rp
(se besti lling af
reservedelstilbehør
på side 2)
L
1
L
1
Min. 20,5
2
H
Min. 20,5
Min. 20,5
1
H
1
H
A
1
H
B
1
H
B
H
L
AMV(E) 335, 435 + VRB 3
H
L
AMV(E) 335, 435 + VRB 2
H
L
AMV(E) 335, 435 + VRB 3
H
A
2)
G
Typ e DN
15 ½ 1 80 25 191 12 8
20 ¾ 1⁄ 80 29 194 12 8 0,78 0,77
VRB 2
25 1 1½ 95 29 197 151 1, 00 0,98
32 1⁄ 2 112 33 202 178 1, 57 1,43
40 1½ 2⁄ 132 43 213 201 2,62 2,54
50 2 2¾ 16 0 47 217 234 3,76 3,49
15 ½ 1 80 40 191 128 64 0,70 0,71
20 ¾ 1⁄ 80 45 194 12 8 69 0,93 0,91
VRB 3
25 1 1½ 95 50 197 151 78 1,21 1,15
32 1⁄ 2 112 58 202 178 91 1,95 1,81
40 1½ 2⁄ 132 75 230 201 110 3,39 3,35
50 2 2¾ 16 0 83 243 234 12 0 5,46 5,13
1)
Rp … indvendi gt gevind EN 10226-1
2)
G … udvendigt ge vind DIN ISO 228/01
Hvis spindelvarmer anvendes, øges dimensionen H1 til 31 mm.
Tilslutning L H H1L1H
1)
Rp
2)
G
B
1)
G
mm udv. gevind indv. gevind
2
-
Vægt (kg)
0,61 0,60
6 | AI157486475794da-000603 © Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
Mål (fortsat)
Min . 100
A
L
AMV(E) 438 SU + VRB 2
AMV(E) 25/35 + VRB 2 +
adapter 065Z0311
2)
G
Min . 100
Min . 100
1
H
1
H
H
A
L
AMV(E) 438 SU + VRB 3
AMV(E) 25/35 + VRB 3 +
adapter 065Z0311
B
H
L
AMV(E) 438 SU + VRB 2
AMV(E) 25/35 + VRB 2 +
adapter 065Z0311
A
1
H
H
B
AMV(E) 438 SU + VRB 3
AMV(E) 25/35 + VRB 3 +
adapter 065Z0311
B
1)
G
Min . 100
L
1
H
H
Typ e DN
15 ½ 1 80 25 216
20 ¾ 1⁄ 80 29 218
VRB 2
VRB 3
1)
Rp … indvendi gt gevind EN 10226-1
2)
G … udvendigt ge vind DIN ISO 228/01
Hvis spindelvarmer anvendes, øges dimensionen H1 til 5mm.
25 1 1½ 95 29 222
32 1⁄ 2 112 35 226
40 1½ 2⁄ 132 43 237
50 2 2¾ 160 47 242
15 ½ 1 80 40 216
20 ¾ 1⁄ 80 45 218
25 1 1½ 95 50 222
32 1⁄ 2 112 58 226
40 1½ 2⁄ 132 75 255
50 2 2¾ 160 83 268
Tilslutning L H H
1)
Rp
2)
G
mm
1
AI157486475794da-000603 | 7© Danfoss | 2021.10
Datablad Sædeventiler VRB 2, VRB 3
© Danfoss | DCS-S/SI | 2021.108 | AI157486475794da-000603
