Datablad
Power Packventil
VPH 15E
hpp.danfoss.com
Datablad | Power Packventil typ VPH 15E
Innehållsförteckning 1. Design och funk tion …………………………………………………………………………………2
2. Fördelar…………………………………………………………………………………………………2
3. Teknisk data…………………………………………………………………………………...……… 2
4. BVeskrivning………………………………………………………………………………………… 4
5. Filtrering……………………………………………………………………………………...……… 4
6. Artiklnummer………………………………………………………………………………………… 4
7. Dimension [mm]………………………………………………………………………………………5
8. Installation…………………………………………………………………………………………… 5
9. Reservdelar…………………………………………………………………………………………… 6
1. Design och funktion
2. Fördelar
3. Teknisk data
Power Packventilen VPH 15 E är erfunktionsventil vilket reducerar kostnaderna för kopplingar
och slang/rör genom att funktionerna av en
överströmningsventil och en riktningsventil
(för avlastning) är sammanbyggda.
För avlastningsfunktionen används en elektrisk
aktiverad ventil, normalt öppen 2/2-vägs ventil
som kontrollerar riktningen av vattenödet,
antingen ett lågt tryck till tank eller systemtryck.
Ventilen har en ON/OFF funktion där ON
(spänning på) stänger av vattenödet genom
Överströmningsventilens funktion är designad
för att säkerställa systemtrycket genom dränera
överskottsmedie från trycksidan, och för att
skydda systemkomponenter mot övertryck
ventilen och ökar trycket till det inställda värdet.
om OFF funktionen (spänning av) är aktiverad,
öppnas ventilen och vattenödet går direkt till
tank utan tryck.
som ett resultat från tryckstötar.
VPH 15 E ventilen är designad för att användas
till dricksvatten utan några additiver av något
slag. (Se EU:s direktiv för dricksvatten EU 98/83/
EC).
• Hög kapslingsgrad, IP 67
• Korrosionsbeständiga delar (rostfritt
• Konstruktionen säkerställer en tät ventil
• Ytorna enkla att rengöra.
stål, AISI 304 och plast)
Justerbart tryckområde 10-210 bar
Nom. öde 15 l/min
Max. öde 20 l/min
Max. vätsketemperatur 50°C
Öppningstid vid nom. öde 90 ms
Stängningstid vid nom. öde 350 ms
Tryckfall se diagrammet på sidan 3
Vikt 3 kg
Omgivningstemperatur 0°C to +50°C
Vätsketemperatur
Förvaringstemperatur -40°C to +70°C
1)
Vid vätsketemperatur under + 3 ° C måste frostskyddsmedel tillsättas till vätskan.
1)
-30°C to +50°C
2 | © Danfoss | DCS (im) | 2020.02
AI317748505469sv-SE1001 | 521B0811
Datablad | Power Packventil typ VPH 15E
Överströmningsventil
Max. öde: 20 l/min
Tryckområde: 10 to 40 bar, 25 to 140 bar, 45 to 210 bar

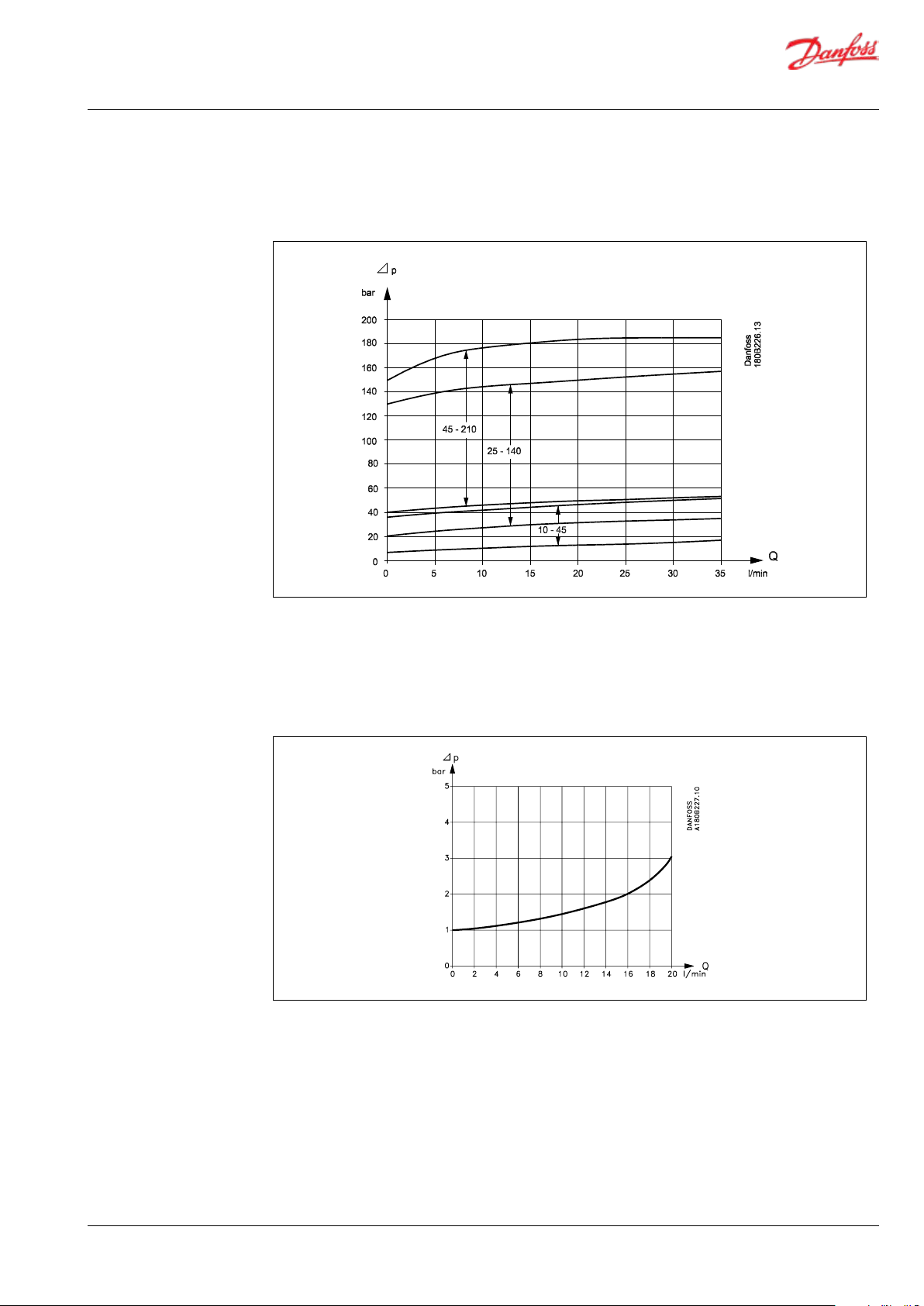

P/Q
Flödekarakteristisk
2/2-vägsventil
Max. öde: 20 l/min
Max. tryck NO: 140 bar
Max. tryck NC: 210 bar
Statisk karakteristisk
Tryckfall
(P->T, avlastningsfunktion)
© Danfoss | DCS (im) | 2020.02 AI317748505469sv-SE1001 | 521B0811 | 3
Datablad | Power Packventil typ VPH 15E

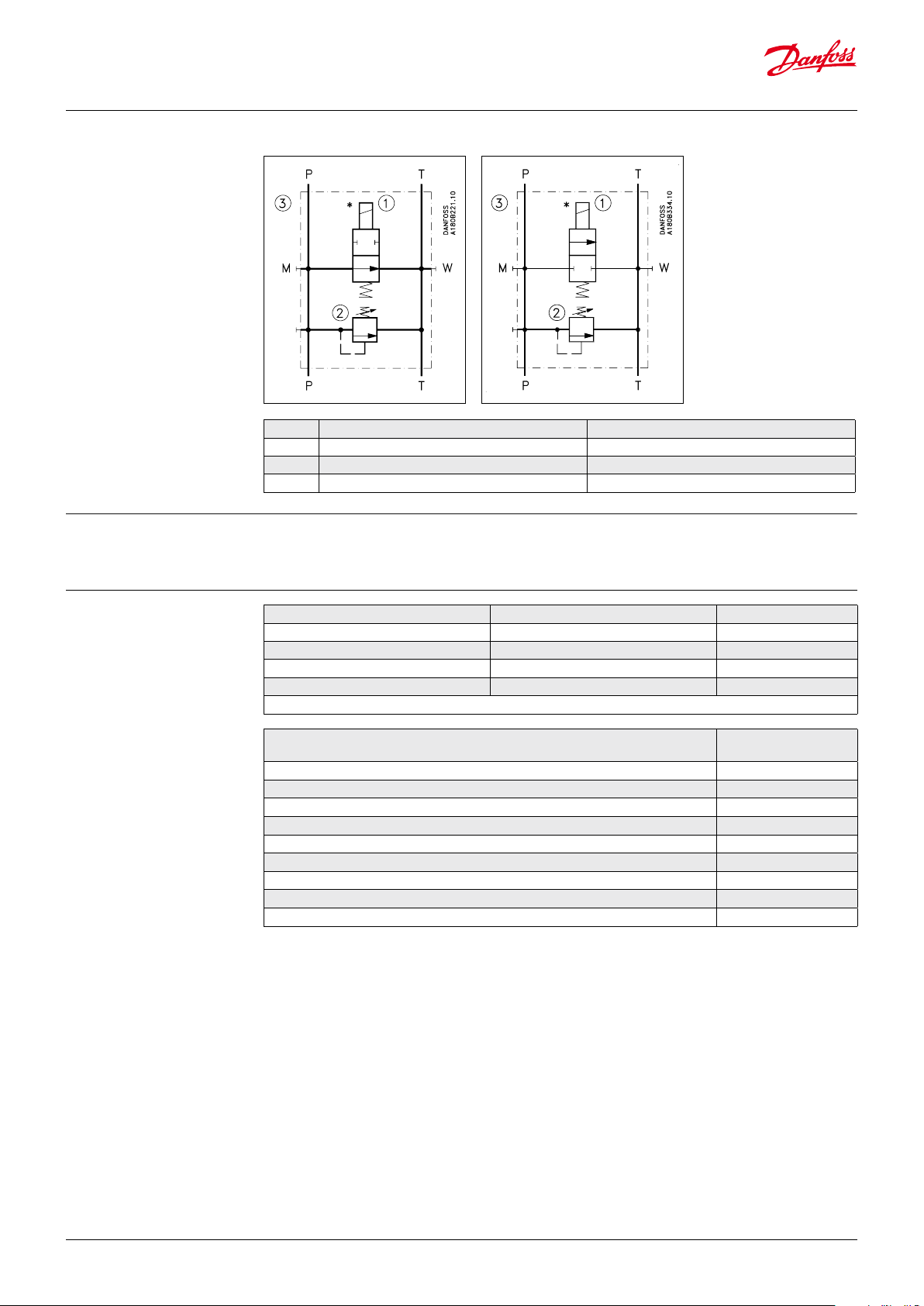

4. Beskrivning
5. Filtrering
VPH 15 E - NO VPH 15 E - NC
P: G ³⁄ – tryck från pump
eller tryckledning
till system
T: G ³⁄ –returledning från
tank till system eller
returledning till lter
M: G ³⁄ (pluggad)
- manometer
W: G ¹⁄ (pluggad) - påfylln-
ing
Pos. Komponent Benämning
1 Riktningsventil 2/2-vägsventil, normalt öppen, elektrisk aktiverad
2 Avlastningsventil Manuell inställning
3 Power packventil Riktningsventil + avlastningsventil
Vattnet som tillförs ventilen måste ltreras: 10 um
abs, β10-värde> 5000 lter rekommenderas.
6. Artikelnummer
Power packventil Kommentarer Artikelnummer
VPH 15 E - NO Tryckområde 25 till 140 bar 180G0040
VPH 15 E - NC Tryckområde 25 till 140 bar 180G0041
VPH 15 E - NC Tryckområde 45 till 210 bar 180G0044
VPH 15 E - NO Tryckområde 10 till 40 bar 180G0042
* Spolar för avlastningsventil, beställ separat
Spole
24 V/50 Hz/12 W
220 V/50 Hz/12 W
240 V/50 Hz/11 W
24 V/60 Hz/14 W
220 V/60 Hz/13 W
240 V/60 Hz/15 W
110 V/50/60 Hz/15 W
12 V d.c./15 W
24 V d.c./16 W
För andra spänningar, kontakta Danfoss säljorganisation för högtryckspumpar.
Spole (clip-on)
(NC + NO)
018F7920
018F7921
018F7924
018F7922
018F7925
018F7926
018F7923
018F7913
018F7914
4 | © Danfoss | DCS (im) | 2020.02
AI317748505469sv-SE1001 | 521B0811
Datablad | Power Packventil typ VPH 15E
7. Dimension [mm]
VPH 15 E
P : G 3/8 Try ck
T : G 3/8 Tank
W : G 1/
4 Fyllning
8. Installation
Ventilen måste installeras enligt bilden nedan.
Monteringsriktning
© Danfoss | DCS (im) | 2020.02 AI317748505469sv-SE1001 | 521B0811 | 5
9. Reservdelar
För riktningsventilfunktionen
Armatur kit NC
Armatur kit NC (210 bar) (för 180G0044)
Armatur kit NO
Öppningssats för VPH 15 E
Poppet-kit för VPH 15 E
För avlastningsventilens funktion
Ventilsäte och konssats (10-40 bar) & (25-140 bar)
Ventilsäte och konssats (45-210 bar)
Tätning och äderpaket (10-40 bar)
Tätning och äderpaket(25-140 bar) & (45-210 bar)
Guide och styrstift
Verktyg för demonteringsguide
Artikelnummer
180L5002
180L5011
180L5010
180Z0099
180L5005
180G4000
180G4005
180G4002
180G4004
180G4001
180G4003
Danfoss A/S
High Pressure Pumps
Nordborgvej 81
DK-6430 Nordborg
Denmark
© Danfoss | DCS (im) | 2020.02
AI317748505469sv-SE1001 | 521B0811 | 6
