Elektrische verwarming

Vorstbescherming voor wijngaarden

Toepassingsgids

Intelligent solutions with lasting eﬀect

Visit devi.com

Index

Our quality management system and compliances

Along with full compliance with EU

directives and product approvals

ISO 9001 TS 16949

ISO 14001 PED

Elektrisch verwarmingssysteem

1. Overzicht toepassing 4

2. Beschrijving van het systeem 5

3. Systeemontwerp 6

3.1 Warmteverliesberekening 6

3.2 Systeemvermogen 6

3.3 Productselectie 7

3.3.1

Selectie verwarmingskabels

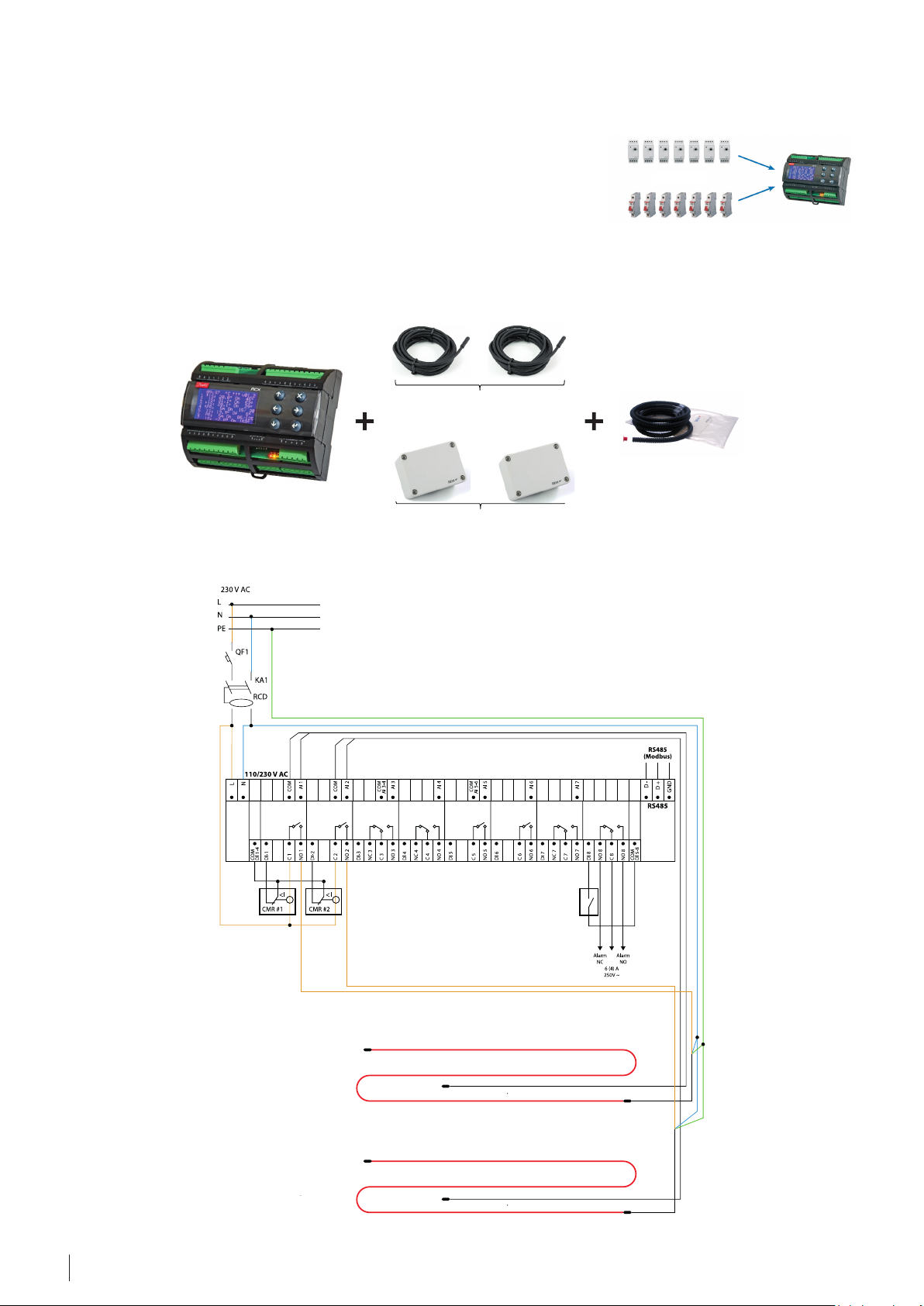

3.3.2 Thermostaten/regelaars 9

3.3.3 Accessoires 11

3.4 Installatiehandleiding 12

4. Veiligheidsvoorschriften 13

4.1 WEL doen 13

4.2 NIET doen 13

5. Praktijkverhalen 14

6. Technische ondersteuning 14

als oplossing voor de uitdagingen van wijnboeren

Elektrische verwarming van Danfoss is een symbiose van een lange geschiedenis van twee merken, DEVI en Danfoss, verenigd in één overkoepelend bedrijf.

Dit is voortgekomen uit het DEVI-merk dat in 1942 in het Deense Kopenhagen werd opgericht. Sinds 1 januari 2003 maakt DEVI deel uit van de Danfoss Group – het grootste industrieconcern van Denemarken.

Danfoss is een van de toonaangevende bedrijven ter wereld op het gebied van verwarming, koeling en airconditioning. De Danfoss Group heeft meer dan 23.000 mensen in dienst en klanten in ruim 100 landen. De ontwikkeling van elektrische verwarmingssystemen vindt plaats in Denemarken, waar het hoofdkantoor is gevestigd, terwijl Danfoss de verwarmingselementen (kabels en matten) in de EU produceert.

Elektrische verwarming is een energiezuinig systeem waarbij elektrische verwarmingskabels worden gebruikt om wijnranken te beschermen tegen vorstschade

In deze ontwerpgids vindt u onze aanbevelingen voor het ontwerpen en installeren van een vorstbeschermingssysteem voor wijngaarden. Deze gids bevat informatie over de juiste plaatsing van verwarmingskabels, elektrische gegevens en systeemconfiguraties.

Wanneer u onze aanbevelingen opvolgt, bent u verzekerd van een energiezuinige, betrouwbare en onderhoudsvrije oplossing voor verwarmingskabels met constant vermogen, met 20 jaar garantie.

1. Overzicht toepassing

Elk jaar worden wijnboeren uit verschillende regio's geconfronteerd met late vorst. Late vorst treedt vaak op in april - mei, wanneer de knoppen gaan uitlopen. Late voorjaarsvorst is een van de grootste uitdagingen voor wijnboeren. Niet-verwarmde wijnranken kunnen aanzienlijke bloeischade oplopen (tot 50%). Verwarmde wijnranken zijn een stuk beter beschermd tegen oogstverlies of -schade, zodat de verliezen beperkt worden tot ongeveer 13-20%.

Wereldwijd vertrouwen druiven- en wijnproducenten op drie gangbare alternatieven voor vorstbescherming: vorstventilatoren, sprinklers en kaarsen.

Elektrische verwarming biedt een oplossing met energiezuinige systemen waarbij elektrische verwarmingskabels worden gebruikt om wijnranken te beschermen tegen vorstschade.

Voordelen

• Een energiezuinige oplossing met elektrische verwarmingskabels.

• Eenvoudige, snelle en betrouwbare installatie.

• Een klantspecifieke aanpak om te voldoen aan de behoeften van de klant, de ligging van de wijngaard en het aantal rijen.

• Bewezen hoge besparingen ten opzichte van de bestaande methoden.

• Een duurzame oplossing voor een groene en schone toekomst dankzij een laag energieverbruik tijdens de vorstperiode.

• Kabels met stevige buitenmantel (weerbestendig en uv-bestendig)

Een groene (zonder CO2-uitstoot) en duurzame levensduuroplossing. Uiterst rendabel dankzij een laag energieverbruik tijdens de vorstperiode.

• Beschermd tegen chemische meststoffen;

• Extreem hoge trekkracht (speciale tractoren die door de wijngaarden rijden terwijl ze de vruchten schudden);

• Nauwkeurig vermogensontwerp (W) op basis van specifieke behoeften;

• 5 of 20 jaar garantie.

Het verwarmingssysteem kan ALLEEN bescherming tegen vorst bieden in het voorjaar, wanneer de knoppen uitlopen, dus NIET tijdens de winter!

4 Toepassingsgids · Vorstbescherming voor wijngaarden · ©DEVI

2. Beschrijving van het systeem

Het concept omvat de instal- latie van verwarmingskabels langs de hoofdspalierdraad van de wijnranken.

• Vorstbescherming in het voorjaar (van 2 tot 7 dagen)

• De omgevingstempera- tuur bedraagt -2 tot -8 °C

• Vorstgevoelige wijngaar- den bevinden zich in de laaglanden/valleien (laaggelegen gebieden)

100%

Elektrische verwarming biedt een oplossing met energiezuinige systemen

Sommige druivenrassen zijn beter

bestand tegen vorst dan andere. waarbij elektrische verwarmingskabels worden gebruikt om wijnranken te beschermen tegen schade door voorjaarsvorst. De verwarmingskabels van

Slapende knoppen zijn redelijk vorst-

bestendig en kunnen vorst tot -3,5 °C

verdragen (Pinot Noir). DEVI worden langs de druiven geïnstalleerd en bevestigd aan een metalen draad. Het systeem wordt automatisch geregeld via temperatuursensoren die op de regelaar zijn aangesloten.

Naarmate de knop groeit, neemt het

watergehalte in de knop toe en wordt

die gevoeliger voor vorst, waardoor

die bij een temperatuur van -1,1 °C al

beschadigd kan raken (Pinot Noir). Niet-verwarmde wijnranken kunnen aanzienlijke bloeischade oplopen doordat knoppen bevriezen. Het aantal vruchten kan met een factor 3 afnemen of volledig verdwijnen!

Wij bieden een energiezuinige op-

lossing met onze elektrische verwar-

mingskabels voor vorstbescherming

van de wijnranken.

Afhankelijk van het verwarmingsniveau kunnen de oogstverliezen worden verminderd

. . .

50%

46%

40%

Matig

28%

verwarmd

16%

Goed

verwarmd

Efficiënt

13%

verwarmd

30%

Oogstverliezen, %

20%

10%

Niet

verwarmd

Enigszins

verwarmd

Algemene weergave van een elektrisch verwarmingssysteem voor wijngaarden

5Toepassingsgids · Vorstbescherming voor wijngaarden · ©DEVI

3. Systeemontwerp

•

antie

Op de volgende pagina's vindt u een eenvoudige ontwerpgids voor het selecteren van een DEVI-vorstbeschermingssysteem voor wijngaarden. Er worden aanbevelingen gedaan voor zowel verwarmingskabels als thermostaten en accessoires.

3.1 Warmteverliesberekening

Het lineaire vermogen van een verwarmingskabel (W/m) die voor de hoofdtak van de wijnrank wordt geïnstalleerd, moet minimaal gelijk zijn aan het warmteverlies (Q, W/m).

Bij gematigde weersomstandigheden*

is een vermogen van circa 1 watt nodig

om de temperatuur met 1 °C te verho-

gen. Gemiddeld kan er 10 tot 20 W/m

per hoofdtak van de wijnrank worden

geïnstalleerd. Om warmteverliezen te berekenen en het systeem te ontwerpen, hebben we de volgende gegevens nodig:

Voorbeeld

De locatie is Frankrijk en de omgevings-

temperatuur tijdens de vorstperiode be-

• De minimale omgevingstemperatuur

in de periode met voorjaarsvorst (-2 tot -8 °C);

• Het druivenras. De te handhaven

draagt -8 °C. Het druivenras is Pinot Noir

en we willen een temperatuur van +2 °C

handhaven in de buurt van de hoofdtak

van de wijnstok.

temperatuur varieert per druivenras (+1 tot +5 °C). De temperatuur moet worden geverifieerd bij de eigenaar van de wijngaard en worden gespecificeerd voor de projectberekening;

• Het aantal wijnrankrijen en de

lengte van de rijen;

• De beschikbare totale belasting ter

plaatse, kW;

• De spanning (230, 400 V).

* Gematigde omstandigheden houden het volgende in: de windsnelheid bedraagt 4-6 m/s. Er moet echter altijd rekening worden gehouden met de plaatselijke weersomstandigheden!

Berekening op basis van bovenstaande

gegevens:

= Δt

sys

Δt

sys

handh

de buurt van de wijnranken, °C.

omg.

p –

= t

handh.-omg.

– warmteverlies van het systeem, W/m.

sys

. – te handhaven temperatuur in

– omgevingstemperatuur, °С.

vermogenscoëfficiënt, W/(m · °С).

handh.-omg.

- t

handh.

= 10 · 1 = 10 W/m

· p

= +2 – (–8) = 10 °С

omg.

3.2 Systeemvermogen

De warmte die nodig is voor vorstbescherming van wijngaarden hangt af van de volgende hoofdfactoren:

• Weersomstandigheden (min.

temperatuur, windsnelheid, luchtvochtigheid, hoogte)

• Elektrische gegevens (spanning,

voeding, regelvereisten)

• Verwachte systeemprestaties

• Veiligheidsfactor

Met de gegevens uit het eerdere voorbeeld wordt het lineaire vermogen van de verwarmingskabel berekend:

= q

· 1,3

sys

= 10 · 1,3 = 13 W/m

sys

Op sommige locaties is er echter op elk moment van de dag wind aanwezig. In dergelijke gevallen moeten we de invloed van de windsnelheid toevoegen. Afhankelijk van de windsnelheid moet rekening worden gehouden met de warmteoverdrachtscoëfficiënt.

sys

De veiligheidsfactor is zeer belangrijk

en hangt af van de volgende

parameters:

Tolerantie van weerstand verwarmingskabel: +10%...-5%; Tolerantie kabellengte: +2%...-2%; Voedingsspanning: +5%...-5%.

De totale toler kan oplopen tot 30%

Gemiddelde waarden van lineaire vermogens bij verschillende windsnelheden:

Windsnelheid

Lineair vermogen*

* De waarden in bovenstaande tabel zijn berekend zonder rekening te houden met hoogte-, Nusselt- en

Prandtl-criteria. Voor meer info: EH@danfoss.com

2 m/s 3 m/s 4 m/s 5 m/s 6 m/s

10,8 W/m 11,4 W/m 14 W/m 16,6 W/m 19,2 W/m

Het totale systeemvermogen hangt af van het aantal wijnstokrijen en de lengte

ervan en moet worden berekend om apparatuur met de juiste belasting te kiezen.

= p

· n · L

tot

sys

= 13 · 10 · 100 = 13000 watt

tot

– totaal vermogen van het systeem, W;

tot

– lineair vermogen van het systeem, W/m;

sys

n – aantal wijnstokrijen;

Lr – lengte van de wijnrankrijen, m.

6 Toepassingsgids · Vorstbescherming voor wijngaarden · ©DEVI

3.3 Productselectie

In dit hoofdstuk laten we zien hoe u het juiste verwarmingselement, het juiste regelapparaat en de juiste accessoires voor de installatie kiest.

Het productassortiment elektrische verwarmingssystemen voor de vorstbescherming van wijngaarden bestaat uit drie belangrijke componenten:

Vorstbeschermingssystemen van

DEVI kunnen volledig worden

geautomatiseerd, waardoor er

tijdens vorstgebeurtenissen geen

medewerkers ter plaatse nodig zijn.

• Verwarmingselement –

verwarmingskabel met kant-enklare units met constant vermogen of haspelgoederen;

Bovendien bieden de in DEVI-fabrie-

ken geprefabriceerde koude aanslui-

tingen aanzienlijke tijdsbesparingen

bij de implementatie van vorstbe-

• Regelaar met temperatuursensor

of een regelaar met zowel temperatuur- als vochtsensoren;

schermingssystemen. De DIN-rail-

constructie maakt aansluiting op de

elektrische schakelkast vrij eenvoudig.

• Bevestigingselementen en

accessoires.

3.3.1 Selectie verwarmingskabels

De meeste kabels worden geproduceerd als kant-en-klare verwarmingselementen met een specifieke lengte, met een aansluit-/voedingskabel (uitloper of koud einde) en afgedichte verbindingen (aansluitmoffen of eindafsluiters).

Het is ook mogelijk om speciale haspelgoederen te kiezen die kunnen worden aangepast aan het specifieke project.

Belangrijkste regels voor het

kiezen van een geschikte

verwarmingskabel:

• Bereken het warmteverlies;

• Voeg een veiligheidsfactor toe aan het warmteverlies (meestal +30% of 1,3);

• De buitenmantel van de verwarmingskabel MOET uv-bestendig zijn;

• Controleer de voedingsspanning en kies een geschikte verwarmingskabel: 230 V of 400 V;

• Kies producttype: kant-en-klare eenheden of haspelgoederen (meestal afhankelijk van specifieke rijlengte en lineair vermogen).

Het bereik van het lineaire vermogen van de verwarmingskabels voor de vorstbescherming van wijngaarden ligt gewoonlijk tussen 10 en 20 W/m (watt per lineaire meter).

Kant-en-klare verwarmingskabels

De verwarmingskabel die voor de toepassing wordt aangeboden, is een kabel met constant vermogen en een extreem hoge kwaliteit. Het ronde profiel en de robuuste constructie staan garant voor een snelle, eenvoudige en veilige installatie in meerdere toepassingen.

Product

DEVIsafe™ 20T 20

DEVIsnow™ 20T 20

Lineair

vermogen,

W/m

Type

Dubbele geleider

1 uitloper

1 aansluitmof

Max. toegesta-

ne gebruik-

stemp., °C

60 6,9 XLPE

70 7 FEP

Kabel met dubbele geleider

Verwarmingsdeel

Kabelafmetingen, mm

Isolatie

geleider

Buitenmantel Uitloper IP-klasse

Pvc met uv-be-

scherming

Pvc met uv-be-

scherming

1 eindkap

Eén DTCL van

2,3 m

IPX7

7Toepassingsgids · Vorstbescherming voor wijngaarden · ©DEVI

Haspelgoederen

• geen kant-en-klare kabels, enkel verwarmingsdeel;

• afgeschermde kabels;

• afzonderlijke berekening VEREIST op basis van kabellengte, lineair uitgangsvermogen, spanning en ohmse waarde voordat de kabels aan klanten worden aangeboden;

• gebruik de berekeningstool of neem contact op met een vertegenwoordiger in uw regio of met EH@danfoss.com.

Haspelgoederen kunnen worden aangepast aan het specifieke project, op basis

van de spanning, het benodigde vermogen, de lengte van de verwarmingskabel en de lengte van de aansluitkabels.

Formules voor kabelberekening:

L = U / √(p · r) r = U² / (L² · p) p = U² / (L² · r)

waarbij:

L– lengte van verwarmingskabel (m); U – voedingsspanning (V); p – lineair vermogen (W/m); r – lineaire weerstand (ohm/m).

Verwarmingsdeel

Product

DEVIsnow™ haspelgoederen

Lineair ver-

mogen, W/m

Afzonderlijke

berekening

Type

Dubbele

geleider

Max. toegestane

gebruikstemp., °C

60 7 FEP

Kabelafmetingen, mm

Isolatie

geleider

Buitenmantel Uitloper IP-klasse

Pvc met uv-be-

scherming

Nee IPX7

Let op: Het is de volledige verantwoordelijkheid van de installateur/ontwerper om de juiste aansluitkabel te gebruiken met de juiste maat voor het beoogde doel en montagesets die zorgen voor de juiste mechanische sterkte, brandwerendheid en waterdichtheid – en om de verwarmingseenheid te ontwerpen met het juiste vermogen voor de specifieke toepassing, om oververhitting van de kabel of de bouwmaterialen te voorkomen.

Om een hoge kwaliteit en een lange levensduur te garanderen, worden alle kabels uitvoerig geïnspecteerd en getest op ohmse weerstand, hoge spanning en materiaalbestendigheid.

Hoe gebruikt u de onderstaande tabel?

Op basis van de bekende minimale beschermingstemperatuur, het lineaire vermogen van de kabel, de spanning en

4. Kies de weerstandswaarde (bv. 1,519 ohm/m);

5. Volg de verticale en horizontale lijnen totdat ze elkaar kruisen.

de weerstand kan de juiste kabellengte Mogelijke oplossingen voor haspelgoederen zijn al opgenomen in de onderstaande tabel. De kabellengtes hangen af van de omgevingstemperatuur, het lineaire vermogen en de spanning. Neem altijd contact op met de technische afdeling om uw eigen berekeningen te controleren.

Omschrijving

DEVIsnow 9,36 ohm/m 9,36 27 46 25 44 24 41 23 39 22 38 21 36 20 35 19 34

DEVIsnow 4,19 ohm/m 4,19 40 69 37 65 36 62 34 59 32 56 31 54 30 52 29 50

DEVIsnow 2,368 ohm/m 2,368 53 92 50 87 47 82 45 78 43 75 41 72 40 69 39 67

DEVIsnow 1,519 ohm/m 1,519 66 115 62 108 59 103 56 98 54 94 52 90 50 87 48 84

DEVIsnow 1,057 ohm/m 1,057 79 138 75 130 71 123 67 117 65 112 62 108 60 104 58 100

DEVIsnow 0,735 ohm/m 0,735 95 165 89 156 85 148 81 141 77 135 74 129 72 125 69 120

DEVIsnow 0,567 ohm/m 0,567 108 188 102 177 97 168 92 160 88 153 85 147 82 142 79 137

DEVIsnow 0,451 ohm/m 0,451 121 211 114 199 108 188 103 180 99 172 95 165 92 159 88 154

DEVIsnow 0,367 ohm/m 0,367 134 233 127 220 120 209 114 199 110 191 105 183 101 176 98 170

DEVIsnow 0,257 ohm/m 0,257 160 279 151 263 143 250 137 238 131 228 126 219 121 211 117 204

DEVIsnow 0,19 ohm/m 0,19 187 324 176 306 167 290 159 277 152 265 146 255 141 245 136 237

DEVIsnow 0,146 ohm/m 0,146 213 370 201 349 190 331 181 316 174 302 167 290 161 280 155 270

DEVIsnow 0,115 ohm/m 0,115 240 417 226 393 214 373 204 356 196 341 188 327 181 315 175 305

DEVIsnow 0,092 ohm/m 0,092 268 466 253 440 240 417 229 398 219 381 210 366 203 352 196 341

DEVIsnow 0,07 ohm/m 0,07 307 535 290 504 275 478 262 456 251 436 241 419 232 404 224 390

DEVIsnow 0,055 ohm/m 0,055 347 603 327 569 310 539 296 514 283 492 272 473 262 456 253 440

Weerstand

in ohm/m

-3 °C -4 °С -5 °С -6 °С -7 °С -8 °С -9 °С -10 °С

Kabellengte bij

8 W/m (-3 °C)

230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V 230 V 400 V

worden gekozen (en omgekeerd):

1. Zoek de minimale beschermingstemperatuur op in de bovenste balk van de tabel (bv. -4 °C);

2. Kies een geschikt lineair vermogen van de kabel op basis van de warmteverliesberekening (bv. 9 W/m);

3. Zoek de juiste spanning (bv. 400 V);

Minimale beschermingstemperatuur

Kabellengte bij

9 W/m (-4 °C)

Kabellengte bij

10 W/m (-5 °C)

Kabellengte bij

11 W/m (-6 °C)

Kabellengte bij

12 W/m (-7 °C)

Kabellengte bij

13 W/m (-8 °C)

Kabellengte bij

14 W/m (-9 °C)

Kabellengte bij 15 W/m (-10 °C)

De tabel kan ook in omgekeerde richting worden gebruikt om op basis van de lengte, de spanning en het lineaire vermogen de juiste verwarmingskabel uit het productassortiment te selecteren.

8 Toepassingsgids · Vorstbescherming voor wijngaarden · ©DEVI

3.3.2 Thermostaten/regelaars

Temp. sensor

Twin conductor cable 230 VTwin conductor cable 230 V

Temp. sensor

Twin conductor cable 400 VTwin conductor cable 400 V

400 V AC

Thermostaten en regelaars zijn uitgerust met een complete set regelfuncties voor vorstbeschermingssystemen. Het gaat daarbij om een combinatie van multifunctionaliteit en temperatuurregeling.

De regelaars zijn bedoeld voor vorstbeschermingssystemen en omvatten:

• eenvoudige elektronische thermostaten;

• digitale regelaars.

Reeks eenvoudige elektronische thermostaten voor installatie in

schakelkasten met DIN-railbevestiging. Voor het meten en regelen van de gewenste temperatuur moet een draadsensor (in de set) of een externe binnen-/buitenluchtsensor worden gebruikt. De thermostaat moet worden geïnstalleerd met een werkschakelaar. Hij heeft een indicatielampje dat stand-byperioden (groen licht) en verwarmingsperioden (rood licht) aangeeft.

Voor het regelen van eenvoudige systemen of systemen met laag vermogen (minder dan 3000 watt) worden eenvoudige thermostaten aanbevolen als standaardoplossing.

DEVIreg™ 330 (+5…+45 °C) en DEVIreg™ 330 (-10…+10 °C) kunnen daarvoor worden gebruikt.

Draadsensoren moeten worden geïnstalleerd op basis van specifieke projectgegevens. Er moet minstens één sensor worden gebruikt per verwarmde zone (d.w.z. één of enkele wijnrankrijen, afhankelijk van de grootte en ligging van het perceel). Neem altijd contact op met een vertegenwoordiger in uw regio of met EH@danfoss.com voor technische assistentie.

Hieronder vindt u de basisaansluitingen van de thermostaat.

Thermostaataansluiting bij gebruik van verwarmingskabels

met dubbele geleider (max. 3680 W bij 230 V).

Temp.sensor

Fuse

Connection mu End mu End mu

Aansluitmof Aansluitmof

Zekering

Connection

eindkap eindkap

mu

Thermostaataansluiting bij gebruik van verwarmingskabels

met dubbele geleider (400 V) via een contactor.

Temp.sensor

L1 L2 L3 N PE

Fuse

Zekering

QF2

Fuse

Zekering

contactor

Connection mu End mu End mu

Aansluitmof Aansluitmof

eindkap eindkap

Connection mu

Kabel met dubbele geleider 230 V Kabel met dubbele geleider 230 V Kabel met dubbele geleider 400 V Kabel met dubbele geleider 400 V

Neem voor meer aansluitschema's contact op met EH@danfoss.com.

Reeks digitale regelaars met speciale

functies die voor verschillende doeleinden kunnen worden geprogrammeerd.

De DEVIreg™ Multi is een 7-kanaals elektronische programmeerbare regelaar die op een DIN-rail moet worden geïnstalleerd.

Elk kanaal kan afzonderlijk worden ingesteld met drie regelmodi – met temperatuursensor, vermogensregeling met tijdklok zonder sensor en handmatig aan/uit met tijdslimiet.

De belangrijkste functies ervan zijn:

• 3 regelmodi:

- met temperatuursensor

- regeling met tijdklok

- handmatig aan/uit met tijdslimiet

• 7-kanaals regelaar;

• DIN-rail;

• Modbus-interface voor besturing via GBS;

• Bewaking kabeldefecten (alarm);

• Het brede temperatuurbereik.

of/en

Hieronder vindt u de basisaansluitingen van de thermostaat.

Thermostaataansluiting bij gebruik van verwarmingskabels met dubbele geleider (230 V).

Zekering

Vermogen

…

Up to 7

Max. 7

…

Up to 7

Max. 7

eindkap

Verwarmingskabel met dubbele geleider, 230 V

eindkap

Draadtemperatuursensor

Neem voor meer aansluitschema's contact op met EH@danfoss.com.

Apparaat AAN UIT

aansluitmof

AlarmKanaal 1 Kanaal 2 Kanaal 3 Kanaal 4 Kanaal 5 Kanaal 6 Kanaal 7

De ECL Comfort 310 is een elektronische weersafhankelijke temperatuurregelaar. Het weersafhankelijke verwarmingssysteem verhoogt het comfort en bespaart energie.

Belangrijkste functies en voordelen:

• Eenvoudige installatie;

• Geoptimaliseerde prestaties; Voorbeeld van interface:

• Eenvoudige aanpassing;

• Alarmfunctie;

• Verschillende configuraties;

• 24/7 overzicht van het systeem;

• Mogelijkheid om de gegevens van afzonderlijke sensoren te registreren;

• Afstandsbediening;

• Voor wandmontage en DIN-rail.

Product

DEVIreg™ 330 (-10…+10 °С) 16 Draad -10…+10 ±0,2 Nee IP 20 DIN-rail

DEVIreg™ 330 (+5…+45 °С) 16

DEVIreg™ Multi

ECL Comfort 310 4 (2 x CO en 2 x NC) Draad -50…+200 Ja Wand

Ohmse belasting,

bij 230 V, A

10 (2 kanalen)

6 (5 kanalen)

Sensortype

Draad/lucht

optioneel

Draad/lucht

optioneel

Temperatuur-

bereik, °C

+5…+45 ±0,2 Nee IP 20 DIN-rail

-50…+200 ±0,2…9 Ja IP 40 DIN-rail

Hysterese, °С GBS IP-klasse Installatie

3.3.3 Accessoires

Het DEVI-assortiment bevat alle benodigde accessoires voor bevestiging, meting en aansluiting om aan alle projectspecificaties te kunnen voldoen.

Kabelbinders Draadsensoren Luchtsensor Kunststof kabelbuis DTCL uitlopers

Kunststof kabelbinders voor het bevestigen van verwarmingskabels.

Reparatieset voor

adereindhulzen

Draadsensoren voor verschillende temperatuurbereiken.

Reparatieset voor

verwarmingskabel naar

uitloper

Raadpleeg de productcatalogus voor alle accessoires of ga naar

www.devi.com.

Buitenluchtsensor met

IP44

Reparatieset voor

verwarmingskabel naar

verwarmingskabel

Kunststof kabelbuis voor draadsensoren

uitloper/verwarmingskabel

Bij het bestellen hebt u de keuze uit verschillende uitlopers met verschillende dwarsdoorsneden en constructies

Reparatieset voor

verwarmingskabel naar

DEVIcrimp™ CS-2C

montageset dk 2 geleiders

Let op: gebruik altijd uitsluitend goedgekeurde accessoires! Raadpleeg de productcatalogus voor meer informatie of neem contact op met EH@danfoss.com.

DEVIcrimp™ voor

DEVIsnow™

DEVIcrimp™ montage-/

reparatieset, 2 geleiders

CS-2A/CS-2B

Reparatieset voor kabels met

2 geleiders Beton/støbesæt

3.4 Installatiehandleiding

Nadat de producten zijn geselecteerd, moeten ze op de juiste wijze worden geïnstalleerd. Volg bij het installatieproces altijd de volgende regels:

• De verwarmingskabel moet worden geïnstalleerd op een metalen draad in de buurt van de hoofdtak van de wijnranken: hoe dichter de kabel zich bij de knoppen bevindt, hoe meer warmte hij naar de knoppen uitstraalt;

• Eén kabellijn per rij wijnranken. Alle kabels moeten parallel worden aangesloten;

1. Bevestig één lijn van de verwarmingskabel met kunststof kabelbinders aan de metalen draad.

• De verwarmingskabel kan met kunststof kabelbinders worden vastgezet;

• De afstand tussen de kabel en de wijnrank mag maximaal 0-4 cm bedragen;

• Het regelsysteem moet zijn utigerust met temperatuursensoren (draadsensoren);

• Installeer sensoren waar de temperatuur naar verwachting representatief is voor de gehele installatie. Als er voor de thermostaat/regelaar 2 sensoren nodig zijn, installeer die dan op de

verwachte uiterste punten (koudste en warmste punt);

• Installeer draadsensoren in een kunststof kabelbuis (vermijd directe blootstelling aan zonnestralen) in de buurt van de hoofdtak van de wijnranken;

• Er moet een alarm worden geïnstalleerd om alle kabels te controleren die beschadigd kunnen raken door druivenscharen, tractoren enz.

2. Verwarmingskabels moeten volgens de lokale normen en voorschriften worden aangesloten op de thermostaat/regelaar. Neem contact op met EH@danfoss.com voor alle technische informatie over aansluitingen.

3. Installeer de draadsensor in de kunststof kabelbuis en plaats die op de koudste plaats in de buurt van de hoofdtak van de wijnranken.

4. Het wordt sterk aanbevolen om een alarmsysteem te installeren om de integriteit van de kabels in real time en vóór het vorstseizoen te controleren

Daarmee bent u verzekerd van een betrouwbaar verwarmingssysteem dat vorstbescherming biedt voor een stabiele oogst.

4. Veiligheidsvoorschriften

Verwarmingskabels moeten altijd worden geïnstalleerd volgens de lokale bouwvoorschriften en bedradingsvoorschriften en de richtlijnen in deze installatiehandleiding.

Onderbreek alle stroomkringen voordat u installatie- en onderhoudswerkzaamheden uitvoert.

Beveiliging met een aardlekschakelaar (RCD) is vereist. Het RCDuitschakelvermogen is maximaal 30 mA.

De afscherming van elke verwarmingskabel moet op een aardklem worden aangesloten volgens de lokale elektriciteitsvoorschriften.

4.1 WEL doen

• Raadpleeg voor het installeren van de kabel en de thermostaat/ regelaar altijd de lokale voorschriften en de betreffende handleidingen;

• Vergeet niet om alle vereiste informatie in te vullen op het garantiebewijs, omdat dit anders niet geldig is;

• Voer de installatie zorgvuldig uit, omdat de kabel kan breken bij overbelasting;

• Raadpleeg bij twijfel de handleiding of neem contact op met een DEVI-vertegenwoordiger in uw regio;

• Verzeker u ervan dat de kabel goed is bevestigd en volgens de handleiding is gemonteerd;

Verwarmingskabels moeten worden aangesloten via een schakelaar die alle polen loskoppelt.

De verwarmingskabel moet zijn voorzien van de juiste maat zekering of stroomonderbreker volgens de lokale voorschriften.

Overschrijd nooit de maximale warmtedichtheid (W/m²) voor de betreffende toepassing.

Het wordt sterk aanbevolen om de verwarmingskabel in combinatie met een geschikte thermostaat te gebruiken, om oververhitting te voorkomen.

• Verzeker u ervan dat waarschuwingslabels en

-stickers (en eventueel tape) met waarschuwingstekst worden gebruikt om mensen te attenderen op de leidingverwarmingskabel;

• Installeer sensoren waar de temperatuur naar verwachting representatief is voor de gehele installatie. Als er voor de thermostaat/regelaar 2 sensoren nodig zijn, installeer die dan op de verwachte uiterste punten (koudste en warmste punt);

• Om de beste prestaties van het systeem te realiseren en storingen te voorkomen, moeten de installatie-instructies worden gevolgd;

De aanwezigheid van een verwarmingskabel moet duidelijk worden aangegeven met waarschuwingen in de zekeringenkast en in het verdeelbord of met markeringen op de aansluitfittingen en/of op regelmatige afstand langs de stroomleiding.

• Voor de beste prestaties van het systeem is het absoluut noodzakelijk om de juiste warmteverliezen te berekenen. Op basis van die informatie kan de kabel met het juiste vermogen worden gekozen;

• Plan elke installatiestap en elk bevestigingspunt van het vorstbeschermingssysteem van tevoren, om ervoor te zorgen dat een goede werking mogelijk is;

• Verzeker u ervan dat de regelaars en sensoren zijn aangesloten volgens de betreffende installatiehandleiding en/of toepassingsgids.

4.2 NIET doen

• Voer nooit een installatie uit zonder thermostaat/regelaar;

• Installeer nooit kabels waarbij de warmte niet kan worden afgevoerd. Ook bij gebruik van een zelfbegrenzende kabel zal het vermogen nooit nul worden en kan de kabel oververhit raken;

• Laat regelaars/thermostaten of verwarmingselementen nooit installeren door onbevoegd personeel;

• Gebruik nooit niet-goedgekeurde accessoires;

• Gebruik onze producten (kabels, regelaars, sensoren enz.) nooit buiten het opgegeven temperatuurbereik.

5. Praktijkverhalen

https://devi.danfoss.com/en/case-stories/?page=1

6. Technische ondersteuning

Het team Elektrische verwarming biedt waardevolle ondersteuning aan vakmensen bij de voorbereiding van uw nieuwe projecten.

Wij bieden ondersteuning voor:

• Berekening van het elektrische verwarmingssysteem;

• Ontwikkeling van tekeningen voor projecten;

• Voorbereiding van de stuklijst (Bill of Materials of BoM);

• Aanbevelingen voor de installatie en werking van het systeem;

• Technische trainingen.

Gebruik de volgende technische aanvraagformulieren om de projectgegevens voor verschillende toepassingen te verduidelijken. Voer uw specificaties in en stuur de formulieren naar: EH@danfoss.com

https://devi.danfoss.com/en/support/

08098016 & AB392433138239nl-NL0102 | 25.11.2021

Intelligent solutions with lasting eﬀect

Visit devi.com

Danfoss Vorstbescherming voor wijngaarden Application guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
