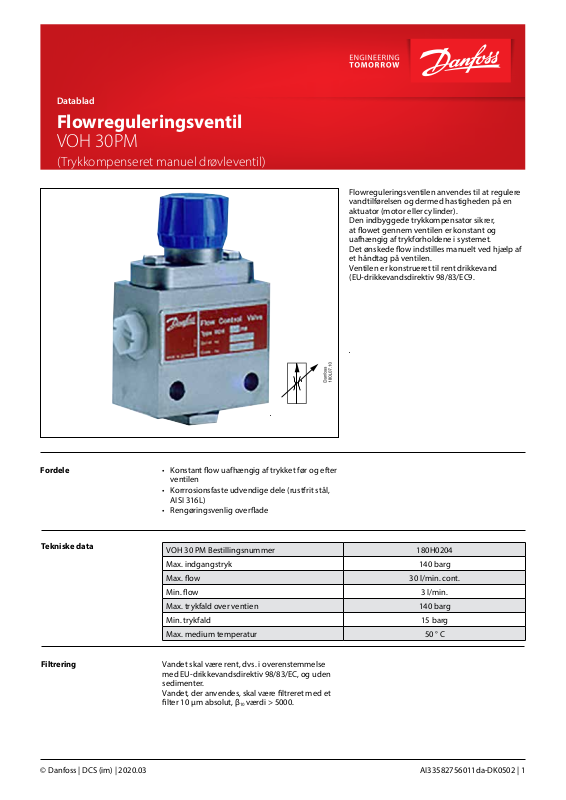

Datablad
Flowreguleringsventil
VOH 30PM
(Trykkompenseret manuel drøvleventil)
Flowreguleringsventilen anvendes til at regulere
vandtilførelsen og dermed hastigheden på en
aktuator (motor eller cylinder).
Den indbyggede trykkompensator sikrer,
at owet gennem ventilen er konstant og
uafhængig af trykforholdene i systemet.
Det ønskede ow indstilles manuelt ved hjælp af
et håndtag på ventilen.
Ventilen er konstrueret til rent drikkevand
(EU-drikkevandsdirektiv 98/83/EC9.
Fordele • Konstant ow uafhængig af trykket før og efter
Tekniske data
Filtrering Vandet skal være rent, dvs. i overenstemmelse
ventilen
• Korrrosionsfaste udvendige dele (rustfrit stål,
AISI 316L)
• Rengøringsvenlig overade
VOH 30 PM Bestillingsnummer 180H0204
Max. indgangstryk 140 barg
Max. ow 30 l/min. cont.
Min. ow 3 l/min.
Max. trykfald over ventien 140 barg
Min. trykfald 15 barg
Max. medium temperatur 50 ° C
med EU-drikkevandsdirektiv 98/83/EC, og uden
sedimenter.
Vandet, der anvendes, skal være ltreret med et
lter 10 μm absolut, β
værdi > 5000.
10
© Danfoss | DCS (im) | 2020.03
AI33582756011da-DK0502 | 1
P/Q karakteristik
Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products
already on order pro
All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
Flow over funktion af
omdrejning på håndtaget
Montering
Ventilen kan monteres in-line og fastgøres til
systemets rørføring eller fastspændes vha. de
to Ø8,5 mm huller i ventilen.
Dimensioner (mm)
