Installationshandbuch
VLT® Control Panel LCP 601 und Fern-Einbausatz
VLT® Soft Starter MCD 600
1 Übersicht
1.1 Beschreibung
Das VLT® Control Panel LCP 601 kann in einem Abstand von maximal 3 m (9.8 ft) zum Softstarter installiert werden. Das LCP besitzt bei
korrekter Montage gemäß diesen Anweisungen die Schutzart IP65.
Sie können das LCP über den DB9-Stecker an einer Hardware-Erweiterungskarte mit dem Softstarter verbinden. Sie müssen eine
Hardware-Erweiterungskarte installieren, um das LCP mit dem Softstarter verwenden zu können. Separate Bausätze sind zusammen
mit einer speziellen LCP-Steckverbinder-Erweiterungskarte oder ohne Erweiterungskarte für Anwendungen erhältlich, in denen bereits
eine weitere Smart Card verwendet wird.
1.2 Teileliste
Pos. Menge
VLT® Control Panel LCP 601 1
LCP-Steckverbinder-Erweiterungskarte (ausgewählte Bausätze) 1
Kabel, DB9 1
Dichtung, Schaum 1
Installationsanleitung 1
M3 x 16-Schraube 4
M3-Unterlegscheibe 4
M3-Federscheibe 4
M3-Sechskantmutter 4
Bundschraube 4
Tabelle 1: Bestellnummern
Bausatz Bestellnummer
VLT® Control Panel LCP 601 und Fern-Einbausatz 175G0134
Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177 | 1
1 2
e77ha739.10
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
2 Installation
2.1 Installation der Erweiterungskarte
Context:
WARNUNG
STROMSCHLAGGEFAHR
Der Softstarter führt bei Anschluss an die Netzspannung gefährliche Spannungen. Der Anschluss oder das Entfernen von
Zubehör bei angeschlossenem Softstarter kann zu schweren oder tödlichen Verletzungen führen.
Trennen Sie den Softstarter von der Netzspannung, bevor Sie Zubehör anschließen oder entfernen.
-
VORSICHT
GEFAHR VON PERSONEN- UND SACHSCHÄDEN
Das Einführen von Fremdkörpern oder das Berühren der Innenseite des Softstarters bei geöffneter Abdeckung des
Erweiterungsanschlusses kann eine Gefahr für Personen darstellen und zu einer Beschädigung des Softstarters führen.
Gehen Sie bei der Installation von Erweiterungskarten vorsichtig vor und stellen Sie sicher, dass die Innenseite des
-
Softstarters nicht berührt wird.
Installation
Vorgehensweise
1. Drücken Sie einen kleinen flachen Schraubendreher in den Schlitz in der Mitte der Abdeckung der Erweiterungsschnittstelle und
lösen Sie die Abdeckung vom Softstarter.
2. Richten Sie die Karte an der Erweiterungsschnittstelle aus. Schieben Sie die Karte vorsichtig in den Führungsschienen ein, bis sie in
den Softstarter einrastet.
2 | Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177
e77ha740.10
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
Installation
2.2 Installation des VLT® Control Panel LCP 601
Context:
HINWEIS
Das VLT® Control Panel LCP 601 kann während des Betriebs des Softstarters sicher angeschlossen oder getrennt werden. Die
Netz- oder Steuerspannung muss nicht getrennt werden.
Vorgehensweise
1. Messen Sie 4 Löcher aus und bohren Sie diese für die Befestigungsschrauben, und bohren Sie zusätzlich 2 Löcher für den DB9-
Steckverbinder, siehe 2.4 Montagezeichnung.
2. Bringen Sie die Schaumdichtung an der Rückseite des LCP an.
3. Richten Sie das LCP über den Löchern aus und schrauben Sie es fest. Ziehen Sie die Schrauben fest, sodass die Schaumdichtung auf
die Hälfte ihrer ursprünglichen Dicke zusammengedrückt wird (Anzugsmoment ca. 1 Nm (8,8 in-lb)).
HINWEIS
Sind die Schrauben zu lang, bietet die Dichtung keinen Schutz gemäß der Schutzart IP65. Ein zu festes Anziehen der
Schrauben kann zu Beschädigungen des LCP, der Dichtung oder des Panel führen.
4. Stecken Sie das Kabel in das LCP und den Softstarter ein.
5. Drücken Sie die Frontplatte auf die Vorderseite des LCP auf.
2.3 Steuerung über das VLT® Control Panel LCP 601
Der Softstarter akzeptiert nur dann Start- und Reset-Befehle vom VLT® Control Panel LCP 601, wenn Parameter 1A Command Source
(Befehlsquelle) auf Remote Keypad (Fernbedienung) eingestellt ist.
Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177 | 3
READY RUN TRIP
LOCAL
RESET
LOGS
Alt
GRAPH
TOOLS
CMD
MENU
MENU
STORE
BACK
e77ha716.10
1
2
3
4
5
6
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
Installation
1 4-zeiliges Display für Statusanzeigen und die Programmierung von detaillierten Betriebsdaten.
2 Status-LEDs.
3 Menü-
Navigationstasten:
Back (Zurück): Zum Schließen
des Menüs oder Parameters
oder zum Abbrechen der
Parameteränderung.
Menu/Store (Menü/Speichern):
Zum Öffnen eines Menüs oder
Parameters oder zum Speichern
einer Parameteränderung.
4 Tastenkombination zum Befehlsquellenmenü unter Set-up Tools (Einstellwerkzeuge).
5 Tasten für die lokale Steuerung.
6 Tastenkombinationen für den
schnellen Zugriff auf gängige
Aufgaben:
Protokolle: Öffnen
Sie das Menü
Protokolle.
Diagramm: Wählen Sie, welches
Diagramm angezeigt werden soll, oder
unterbrechen/starten Sie das Diagramm
(länger als 0,5 s halten).

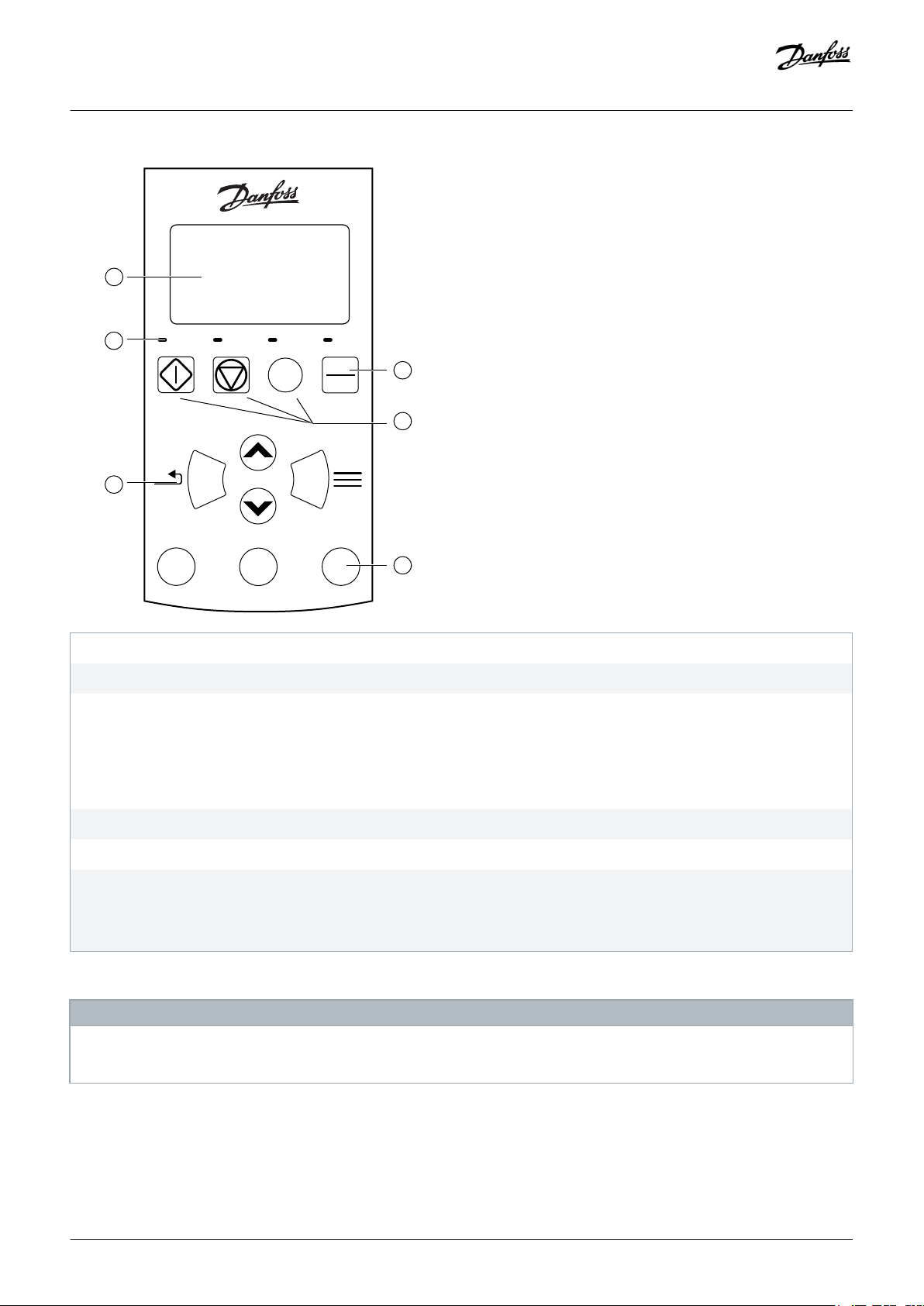

Abbildung 1: LCP
Wenn das Inbetriebnahmemenü im eingebauten LCP geöffnet ist, ignoriert der Softstarter alle Befehle vom LCP, mit Ausnahme
von Stopp-Befehlen.
HINWEIS
Pfeiltasten: Blättern zum nächsten
oder vorherigen Menü oder
Parameter, Ändern der
Einstellung des aktuellen
Parameters oder Blättern durch
die Statusanzeigen.
Werkzeuge: Öffnen Sie Set-
up Tools (Einstellwerkzeuge).
4 | Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
Installation
HINWEIS
Das LCP kann während des Betriebs des Softstarters sicher angeschlossen oder getrennt werden. Die Netz- oder
Steuerspannung muss nicht getrennt werden.
HINWEIS
Wenn Parameter 1A Command Source (Befehlsquelle) auf Remote LCP (Fernbedienung) eingestellt ist, führt das Entfernen des LCPs
zu einer Abschaltung.
2.4 Montagezeichnung
Bohren Sie 4 Befestigungsbohrungen für Schrauben (eines pro Ecke) und 2 Bohrungen für den DB9-Steckverbinder.
HINWEIS
Das Bild ist nicht maßstabsgetreu. Die Abmessungen sind bei abgenommener Frontplatte angegeben.
Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177 | 5
e77ha613.11
68 mm (2.7 in)
62 mm (2.45 in)
13 mm (0.5 in)
13 mm (0.5 in)
136 mm (5.35 in)
142 mm (5.6 in)
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
Installation
Abbildung 2: Bohrschablone
6 | Danfoss A/S © 2018.06
AN265232431650de-000101 / 175R1177
e77ha614.11
Installationshandbuch | VLT® Control Panel LCP 601 und FernEinbausatz
1 Frontplatte
Installation
2 Schraube
3 Bundschraube
4 Unterlegscheibe
5 Federscheibe
6 Sechskantmutter
7 VLT® Control Panel LCP 601
8 Dichtung
9 Display
10 Kabel
Abbildung 3: Explosionszeichnung
