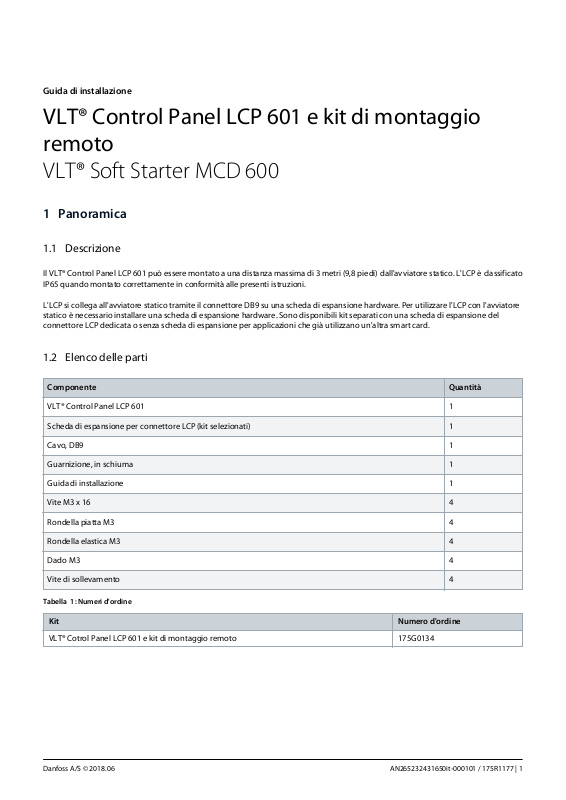

Guida di installazione
VLT® Control Panel LCP 601 e kit di montaggio
remoto
VLT® Soft Starter MCD 600
1 Panoramica
1.1 Descrizione
Il VLT® Control Panel LCP 601 può essere montato a una distanza massima di 3 metri (9,8 piedi) dall'avviatore statico. L'LCP è classificato
IP65 quando montato correttamente in conformità alle presenti istruzioni.
L'LCP si collega all'avviatore statico tramite il connettore DB9 su una scheda di espansione hardware. Per utilizzare l'LCP con l'avviatore
statico è necessario installare una scheda di espansione hardware. Sono disponibili kit separati con una scheda di espansione del
connettore LCP dedicata o senza scheda di espansione per applicazioni che già utilizzano un'altra smart card.
1.2 Elenco delle parti
Componente Quantità
VLT® Control Panel LCP 601 1
Scheda di espansione per connettore LCP (kit selezionati) 1
Cavo, DB9 1
Guarnizione, in schiuma 1
Guida di installazione 1
Vite M3 x 16 4
Rondella piatta M3 4
Rondella elastica M3 4
Dado M3 4
Vite di sollevamento 4
Tabella 1: Numeri d'ordine
Kit Numero d'ordine
VLT® Cotrol Panel LCP 601 e kit di montaggio remoto 175G0134
Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177 | 1
1 2
e77ha739.10
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
2 Installazione
2.1 Installazione della scheda di espansione
Context:
AVVISO
PERICOLO DI SCOSSE
Se collegato alla tensione di rete, l'avviatore statico è soggetto a tensioni pericolose. Il fissaggio o la rimozione di accessori
quando l'avviatore statico è collegato alla rete può causare morte o lesioni gravi.
Isolare l'avviatore statico dalla tensione di rete prima di fissare o di rimuovere gli accessori.
-
ATTENZIONE
RISCHIO DI LESIONI E DI DANNI ALLE APPARECCHIATURE
L'inserimento di corpi estranei e il contatto con l'interno dell'avviatore statico quando il coperchio della porta di espansione è
aperto possono mettere in pericolo il personale e danneggiare l'avviatore statico stesso.
Prestare attenzione durante l'installazione delle schede di espansione e assicurarsi di non toccare l'interno dell'avviatore
-
statico.
Procedura
1. Spingere un piccolo cacciavite a testa piatta nello slot al centro del coperchio della porta di espansione e rimuovere il coperchio
dall'avviatore statico.
2. Allineare la scheda con la porta di espansione. Spingere delicatamente la scheda lungo i profili di guida fino a quando non scatta
nell'avviatore statico.
2 | Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177
e77ha740.10
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
2.2 Installazione del VLT® Control Panel LCP 601
Context:
NOTA
È possibile collegare e rimuovere in sicurezza il VLT® Control Panel LCP 601 mentre l'avviatore statico è in funzione. Non è
necessario rimuovere la tensione di rete o di controllo.
Procedura
1. Misurare e praticare quattro fori per le viti di montaggio e due fori per il connettore DB9, vedere 2.4 Schema di montaggio.
2. Applicare la guarnizione in schiuma nella parte posteriore dell'LCP.
3. Allineare il coperchio dell'LCP sui fori e avvitarlo in posizione Serrare le viti in modo che la guarnizione in schiuma sia compressa
fino a metà dello spessore originale (coppia di serraggio di circa 1 Nm (8,8 pollici-libbre)).
NOTA
Se le viti sono troppo lunghe la guarnizione non garantisce un grado di protezione IP65. Il serraggio eccessivo delle viti può
danneggiare l'LCP, la guarnizione o il pannello.
4. Inserire il cavo nell'LCP e nell'avviatore statico.
5. Premere il lato anteriore sulla parte anteriore dell'LCP.
2.3 Controllo tramite il VLT® Control Panel LCP 601
L'avviatore statico accetta i comandi di avvio e di ripristino dal VLT® Control Panel LCP 601 soltanto se il parametro 1A Command Source
(Sorgente di comando) è impostato su Remote Keypad (Tastierino remoto).
Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177 | 3
READY RUN TRIP
LOCAL
RESET
LOGS
Alt
GRAPH
TOOLS
CMD
MENU
MENU
STORE
BACK
e77ha716.10
1
2
3
4
5
6
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
1 Display a quattro righe con dettagli di stato e
programmazione.
3 Tasti di
navigazione
menu:
Back
(Indietro):
esce dal
menu o dal
parametro
o annulla la
modifica di
un
parametro.
Menu/Store
(Menu/
memorizza):
accede a un
menu o a un
parametro o
salva la
modifica di
un
parametro.
5 Tasti di comando locale
Illustrazione 1: LCP
Se il menu Commissioning (Messa in funzione) è aperto nell'LCP integrato, l'avviatore statico ignora tutti i comandi dell'LCP, ad
eccezione dei comandi di arresto.
Tasti freccia: per
spostarsi nel
menu o nel
parametro
successivo o
precedente,
modifica
l'impostazione
del parametro
corrente o
naviga tra le
schermate di
stato.
2 LED di stato.
4 Tasto di scelta rapida per accedere al menu Command source
(Sorgente di comando) in Strumenti config (Strumenti config).
6 Tasti di scelta
rapita per
accedere
rapidamente
alle attività
comuni:
Logs
(Registri):
apre il
menu
Logs
(Registri).
Graph
(Grafico):
seleziona il
grafico da
visualizzare o
mette in
Tools
(Strumenti):
apre Set-up
Tools (Strumenti
di
configurazione).
pausa/riavvia
il grafico
(tenere
premuto per
più di 0,5 s).
NOTA
4 | Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
NOTA
È possibile collegare o rimuovere in sicurezza l'LCP mentre l'avviatore statico è in funzione. Non è necessario rimuovere la
tensione di rete o di controllo.
NOTA
La rimozione dell'LCP provoca uno scatto se il parametro 1A Command Source (Sorgente di comando) è impostato su Remote LCP
(LCP remoto).
2.4 Schema di montaggio
Praticare quattro fori di montaggio per le viti (uno su ciascun angolo) e due fori per il connettore DB9.
NOTA
L'immagine non è in scala. Le dimensioni sono indicate con il lato anteriore rimosso.
Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177 | 5
e77ha613.11
68 mm (2.7 in)
62 mm (2.45 in)
13 mm (0.5 in)
13 mm (0.5 in)
136 mm (5.35 in)
142 mm (5.6 in)
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
Illustrazione 2: Schema di perforazione
6 | Danfoss A/S © 2018.06
AN265232431650it-000101 / 175R1177
e77ha614.11
Guida di installazione | VLT® Control Panel LCP 601 e kit di
montaggio remoto
Installazione
1 Lato anteriore
3 Vite di sollevamento
5 Rondella elastica
7 VLT® Control Panel LCP 601
9 Pannello
Illustrazione 3: Vista esplosa
2 Vite
4 Rondella piatta
6 Dado
8 Guarnizione
10 Cavo
