Guia de Instalação
VLT® Control Panel LCP 601 e Kit de Montagem
Remoto
VLT® Soft Starter MCD 600
1 Visão geral
1.1 Descrição
O VLT® Control Panel LCP 601 pode ser montado a até 3 m (9,8 pés) de distância do soft starter. O LCP possui classificação IP65 quando
montado corretamente de acordo com as instruções aqui contidas.
O LCP se conecta ao soft starter por meio do conector DB9 em um cartão de expansão de hardware. Um cartão de expansão de
hardware deve ser instalado para usar o LCP com o soft starter. Kits separados estão disponíveis com um cartão de expansão de
conector para LCP dedicado, ou sem cartão de expansão para aplicações que já usam outro smart card.
1.2 Lista de peças
Item Quantidade
VLT® Control Panel LCP 601 1
Cartão de expansão de conector para LCP (alguns kits) 1
Cabo, DB9 1
Gaxeta, espuma 1
Guia de instalação 1
Parafuso M3 x 16 4
Arruela lisa M3 4
Arruela de pressão M3 4
Porca M3 4
Parafuso de regulagem 4
Tabela 1: Códigos de compra
Kit Código de compra
VLT® Control Panel LCP 601 e Kit de Montagem Remoto 175G0134
Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177 | 1
1 2
e77ha739.10
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
2 Instalação
2.1 Instalação do cartão de expansão
Context:
ADVERTÊNCIA
PERIGO DE CHOQUE
O soft starter contém tensões perigosas quando conectado à tensão de rede. Adicionar ou remover acessórios quando o soft
starter estiver conectado à rede elétrica pode causar morte ou lesões graves.
Isole o soft starter da tensão de rede antes de adicionar ou remover acessórios.
-
CUIDADO
RISCO DE FERIMENTOS E DANOS AO EQUIPAMENTO
Inserir objetos estranhos ou tocar na parte interna do soft starter enquanto a tampa da porta de expansão estiver aberta pode
colocar o pessoal em perigo e danificar o soft starter.
Tome cuidado ao instalar os cartões de expansão e certifique-se de não tocar na parte interna do soft starter.
-
Instalação
Procedimento
1. Empurre uma pequena chave de fenda no slot no centro da tampa da porta de expansão e facilite a remoção da tampa do soft
starter.
2. Alinhe o cartão com a porta de expansão. Empurre gentilmente o cartão ao longo dos trilhos guia até encaixá-lo no soft starter.
2 | Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177
e77ha740.10
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
Instalação
2.2 Instalação do VLT® Control Panel LCP 601
Context:
OBSERVAÇÃO
O VLT® Control Panel LCP 601 pode ser conectado ou removido com segurança enquanto o soft starter estiver funcionando.
Não é necessário remover a rede elétrica nem o fio de controle.
Procedimento
1. Meça e faça 4 furos para os parafusos de montagem e 2 furos para o conector DB9; consulte 2.4 Diagrama de montagem.
2. Aplique a gaxeta de espuma na parte de trás do LCP.
3. Alinhe o LCP sobre os orifícios e aparafuse-o no lugar. Aperte os parafusos de forma que a gaxeta de espuma seja comprimida até a
metade da sua espessura original (torque de aproximadamente 1 Nm (8,8 pol-lb)).
OBSERVAÇÃO
Se os parafusos forem muito longos, a gaxeta não fornecerá a proteção IP65. Apertar demais os parafusos pode danificar o
LCP, a gaxeta ou o painel.
4. Conecte o cabo ao LCP e ao soft starter.
5. Pressione o painel frontal na parte frontal do LCP.
2.3 Controle por meio do VLT® Control Panel LCP 601
O soft starter só aceita comandos de partida e reset do VLT® Control Panel LCP 601 se o parâmetro 1A Command Source (Origem do
comando) estiver programado para Remote Keypad (Teclado remoto).
Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177 | 3
READY RUN TRIP
LOCAL
RESET
LOGS
Alt
GRAPH
TOOLS
CMD
MENU
MENU
STORE
BACK
e77ha716.10
1
2
3
4
5
6
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
Instalação
1 Display de quatro linhas para detalhes de status e
programação.
3 Teclas de
navegação
do menu:
Back: Saia do
menu ou
parâmetro,
ou cancele
uma
alteração de
parâmetro.
Menu/Store:
Entre em um
menu ou
parâmetro,
ou salve uma
alteração de
parâmetro.
5 Teclas de controle local.

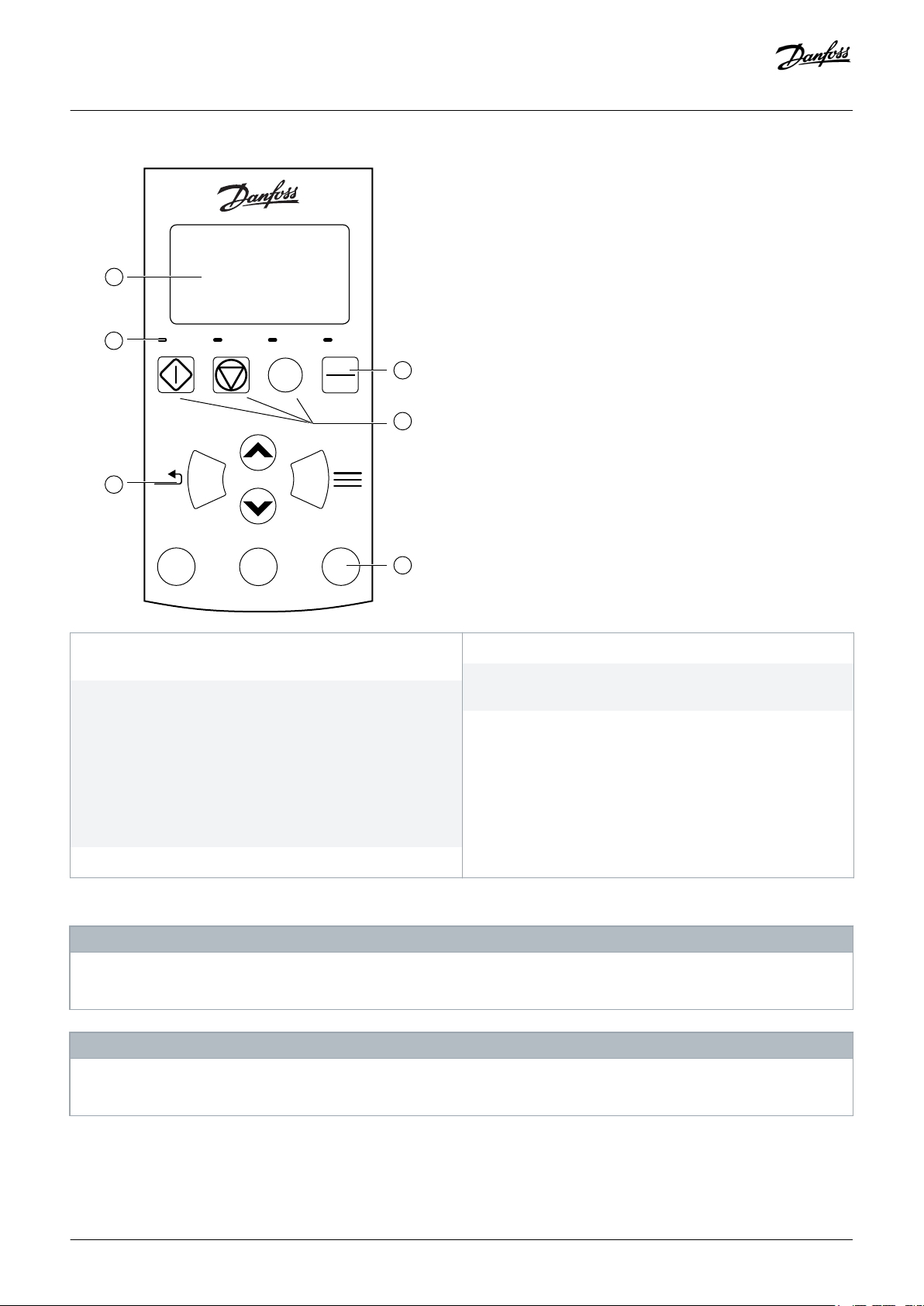

Ilustração 1: LCP remoto
Se o menu de colocação em funcionamento estiver aberto no LCP integrado, o soft starter ignorará todos os comandos do LCP,
exceto os comandos de parada.
O LCP pode ser conectado ou removido com segurança enquanto o soft starter estiver funcionando. Não é necessário remover
a rede elétrica nem o fio de controle.
Teclas de seta:
Vá para o menu
ou parâmetro
seguinte ou
anterior, altere a
configuração do
parâmetro atual
ou percorra as
telas de status.
2 LEDs de status.
4 Atalho para o menu da fonte de comando em Set-up Tools
(Ferramentas de setup).
6 Teclas de
atalho de
acesso
rápido
para
tarefas
comuns:
OBSERVAÇÃO
OBSERVAÇÃO
Registros:
Abra o
menu Logs
(Registros).
Graph:
Selecione qual
gráfico exibir ou
pause/reinicie o
gráfico
(mantenha
pressionado por
mais de 0,5 s).
Tools: Abra
Set-up Tools
(Ferramentas
de setup).
4 | Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
OBSERVAÇÃO
Se o parâmetro 1A Command Source (Origem do comando) estiver programado para Remote LCP (LCP remoto), remover o LCP
causará um desarme.
2.4 Diagrama de montagem
Faça 4 orifícios para montagem para os parafusos (1 em cada canto) e 2 furos para o conector DB9.
OBSERVAÇÃO
A imagem não está em escala. As dimensões são dadas com o painel frontal removido.
Instalação
Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177 | 5
e77ha613.11
68 mm (2.7 in)
62 mm (2.45 in)
13 mm (0.5 in)
13 mm (0.5 in)
136 mm (5.35 in)
142 mm (5.6 in)
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
Instalação
Ilustração 2: Modelo de perfuração
6 | Danfoss A/S © 2018.06
AN265232431650pt-000101 / 175R1177
e77ha614.11
Guia de Instalação | VLT® Control Panel LCP 601 e Kit de
Montagem Remoto
Instalação
1 Painel frontal
3 Parafuso de regulagem
5 Arruela de pressão
7 VLT® Control Panel LCP 601
9 Painel
Ilustração 3: Visão explodida
2 Parafuso
4 Arruela lisa
6 Porca
8 Gaxeta
10 Cabo
