Instrukcja instalacji
Panel VLT® Control Panel LCP 601 i zestaw
montażu zdalnego
VLT® Soft Starter MCD 600
1 Przegląd
1.1 Opis
Panel VLT® Control Panel LCP 601 można zamontować w odległości do 3 metrów (9,8 ft) od softstartera. Panel LCP ma znamionowy
stopień ochrony IP65, jeśli jest prawidłowo zamontowany zgodnie z niniejszymi instrukcjami.
Panel LCP jest podłączony do softstartera za pomocą złącza DB9 na karcie rozszerzeń sprzętu. Sprzętowa karta rozszerzeń musi być
zainstalowana w celu używania panelu LCP z softstarterem. Dostępne są oddzielne zestawy z dedykowaną kartą rozszerzeń złącza LCP
lub bez karty rozszerzeń — dla aplikacji, które używają już innej karty inteligentnej.
1.2 Wykaz części
Pozycja Ilość
Panel VLT® Control Panel LCP 601 1
Karta rozszerzeń złącza LCP (wybrane zestawy) 1
Kabel, DB9 1
Uszczelka, piankowa 1
Instrukcja instalacji 1
Śruba M3 x 16 4
Podkładka płaska M3 4
Podkładka sprężysta M3 4
Nakrętka M3 4
Śruba Jack 4
Tabela 1: Numery zamówieniowe
Zestaw Numer zamówieniowy
Panel VLT® Control Panel LCP 601 i zestaw montażu zdalnego 175G0134
Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177 | 1
1 2
e77ha739.10
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
2 Instalacja
2.1 Instalowanie karty rozszerzeń
Context:
OSTRZEŻENIE
RYZYKO PORAŻENIA PRĄDEM
W softstarterze występuje niebezpieczne napięcie, gdy jest podłączony do napięcia zasilania. Dotknięcie lub próba demontażu
akcesoriów, gdy softstarter jest podłączony do zasilania, może spowodować poważne obrażenia lub śmierć.
Przed przystąpieniem do podłączania lub demontażu akcesoriów należy odciąć softstarter od napięcia zasilania.
-
OSTRZEŻENIE
RYZYKO WYSTĄPIENIA OBRAŻEŃ CIAŁA I USZKODZENIA SPRZĘTU
Wkładanie do środka obcych obiektów lub dotykanie wnętrza softstartera, gdy pokrywa portu rozszerzeń jest otwarta, może
narazić personel na niebezpieczeństwo i spowodować uszkodzenie softstartera.
Podczas instalowania kart rozszerzeń należy zachować ostrożność i w żadnym wypadku nie dotykać wnętrza softstartera.
-
Instalacja
Procedura
1. Wsunąć mały śrubokręt płaski do gniazda pośrodku pokrywy portu rozszerzeń i zdjąć pokrywę portu z softstartera.
2. Wpasować kartę do portu rozszerzeń. Delikatnie pchając, wsunąć kartę wzdłuż szyn prowadzących, dopóki nie zostanie
zatrzaśnięta w softstarterze.
2 | Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177
e77ha740.10
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
Instalacja
2.2 Instalowanie panelu VLT® Control Panel LCP 601
Context:
UWAGA
Panel VLT® Control Panel LCP 601 można bezpiecznie podłączyć lub odłączyć podczas działania softstartera. Nie trzeba
odłączać zasilania ani napięcia sterowania.
Procedura
1. Wymierzyć i wywiercić 4 otwory na śruby montażowe i 2 otwory na złącze DB9. Patrz 2.4 Schemat montażowy
2. Przyłożyć piankową uszczelkę do tylnej powierzchni panelu LCP.
3. Dopasować położenie LCP do otworów i umieszczonych śrub. Dokręcić śruby, aby uszczelka piankowa została ściśnięta do połowy
swojej pierwotnej grubości (moment dokręcania około 1 Nm (8,8 funtocala)).
UWAGA
Jeśli śruby są zbyt długie, uszczelka nie zapewnia ochrony IP65. Zbyt mocne dokręcenie śrub może spowodować
uszkodzenie LCP, uszczelki lub panelu.
4. Podłączyć kabel do LCP i softstartera.
5. Przyłożyć i docisnąć płytę czołową do przedniej części panelu LCP.
2.3 Sterowanie za pomocą panelu VLT® Control Panel LCP 601
Softstarter akceptuje polecenia start i reset z panelu VLT® Control Panel LCP 601 tylko w przypadku, gdy parametr 1A Command Source
(Źródło polecenia) jest ustawiony na Remote Keypad (Klawiatura zdalna).
Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177 | 3
READY RUN TRIP
LOCAL
RESET
LOGS
Alt
GRAPH
TOOLS
CMD
MENU
MENU
STORE
BACK
e77ha716.10
1
2
3
4
5
6
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
Instalacja
1 Czterowierszowy wyświetlacz do pokazywania statusu i
szczegółów programowania.
3 Przyciski
nawigacyjne
menu:
Back:
Wyjście z
menu lub
parametru
albo
anulowanie
zmiany
parametru.
Menu/
Store:
Wejście w
menu lub
parametr
albo
zapisanie
zmiany
parametru.
5 Przyciski sterowania lokalnego.

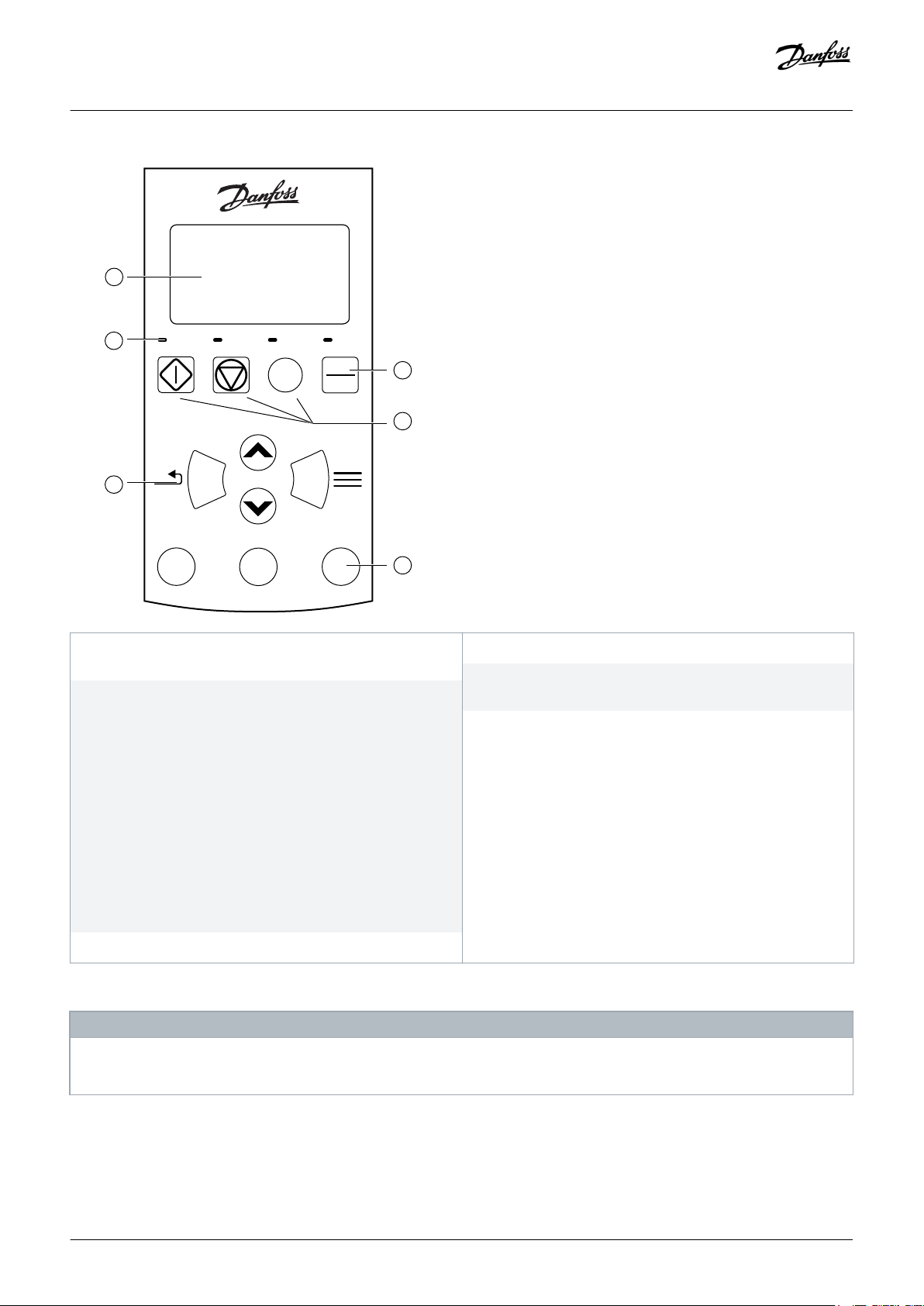

Ilustracja 1: Zdalny panel LCP
Jeśli menu uruchomienia jest otwarte na wbudowanym LCP, softstarter ignoruje wszystkie polecenia ze zdalnego panelu LCP z
wyjątkiem poleceń zatrzymania.
Przyciski ze
strzałkami:
Przejście do
następnego lub
poprzedniego
menu lub
parametru,
zmiana
ustawienia
bieżącego
parametru lub
przewijanie
ekranów
statusu.
UWAGA
2 Lampki sygnalizacyjne statusu.
4 Skrót do menu źródła polecenia w narzędziach Set-up Tools
(Narzędzia zestawu parametrów).
6 Przyciski
skrótu na
potrzeby
szybkiego
dostępu do
popularnych
zadań:
Logs:
Otwiera
menu
rejestrów.
Graph:
Umożliwia
wybranie
wykresu do
wyświetlania
lub
zatrzymanie/
Tools: Służy
do otwierania
menu Set-up
Tools
(Narzędzia
zestawu
parametrów).
zrestartowanie
wykresu (należy
nacisnąć i
przytrzymać
przycisk przez
ponad 0,5 s)
4 | Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
UWAGA
Panel LCP można bezpiecznie podłączyć lub odłączyć podczas działania softstartera. Nie trzeba odłączać zasilania ani napięcia
sterowania.
UWAGA
Jeśli parametr 1A Command Source (Źródło polecenia) jest ustawiony na opcję Remote LCP (Zdalny panel LCP), odłączenie panelu
LCP spowoduje wyłączenie awaryjne.
2.4 Schemat montażowy
Wywiercić 4 otwory montażowe na śruby (po jednym w każdym rogu) i 2 otwory na złącze DB9.
UWAGA
Rysunek nie jest dopasowany do skali. Wymiary są podane przy zdjętej płycie czołowej.
Instalacja
Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177 | 5
e77ha613.11
68 mm (2.7 in)
62 mm (2.45 in)
13 mm (0.5 in)
13 mm (0.5 in)
136 mm (5.35 in)
142 mm (5.6 in)
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
Instalacja

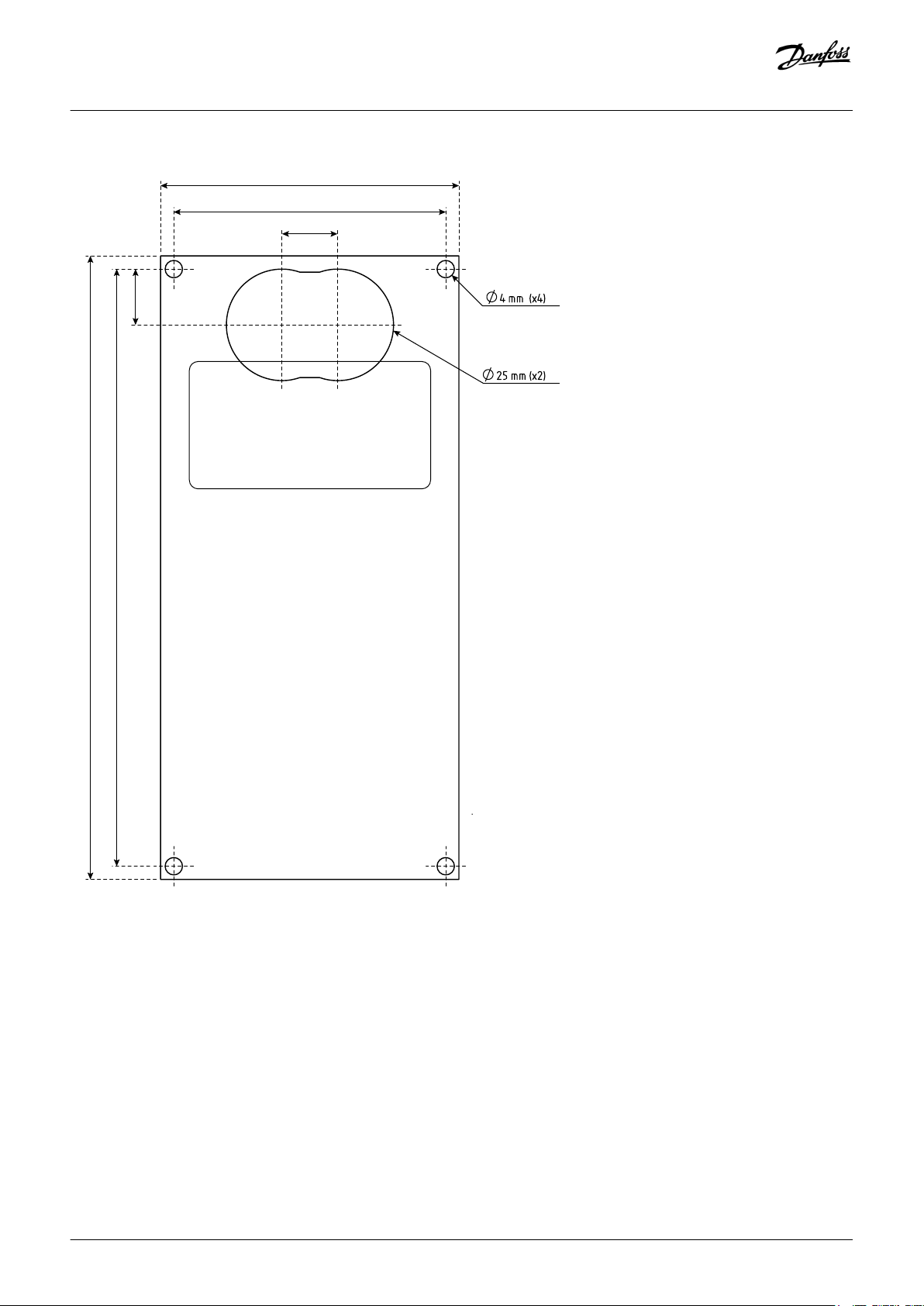

Ilustracja 2: Szablon wiercenia otworów
6 | Danfoss A/S © 2018.06
AN265232431650pl-000101 / 175R1177
e77ha614.11
Instrukcja instalacji | Panel VLT® Control Panel LCP 601 i
zestaw montażu zdalnego
Instalacja
1 Płyta czołowa
3 Śruba Jack
5 Podkładka sprężysta
7 VLT® Control Panel LCP 601
9 Panel

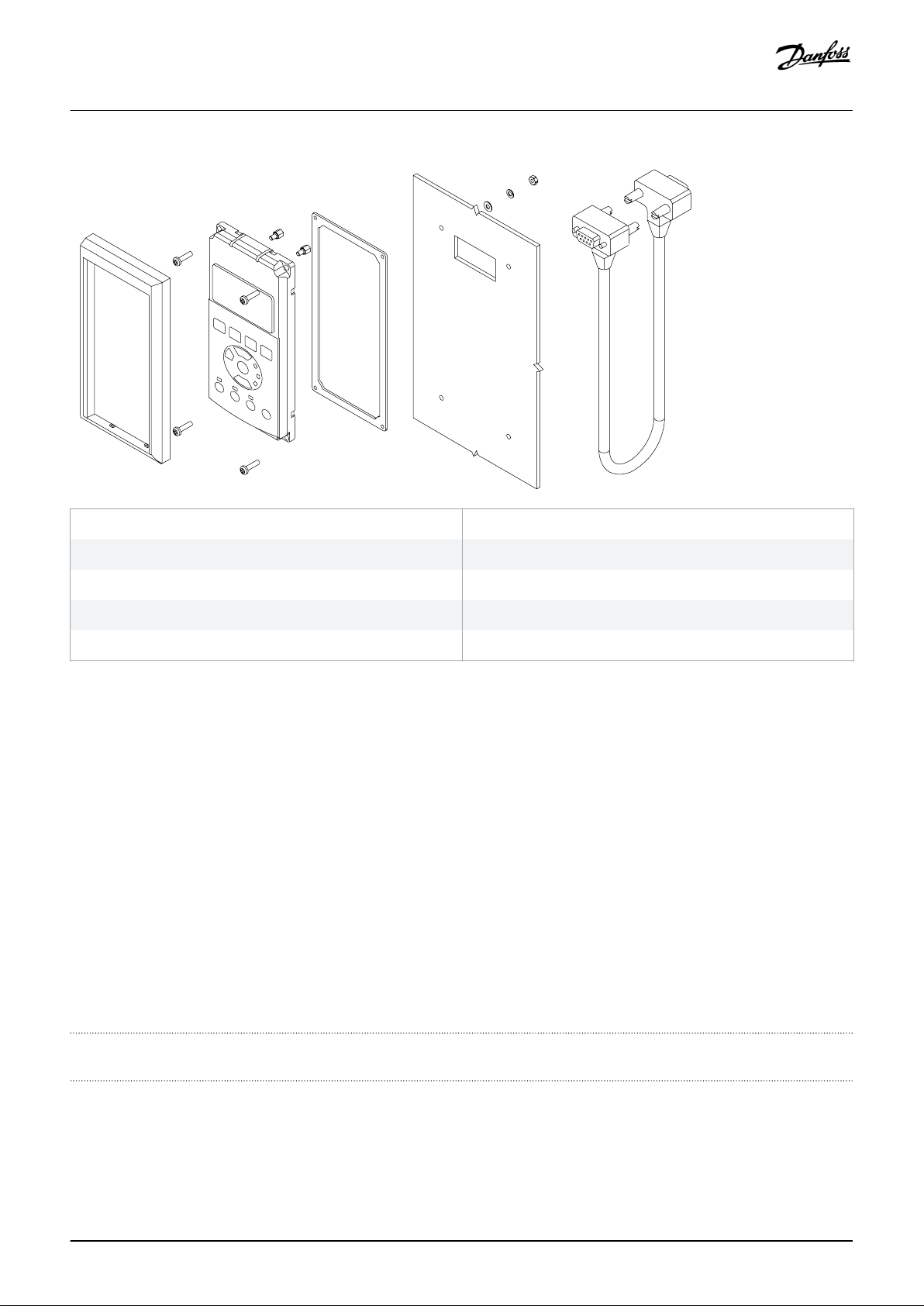

Ilustracja 3: Widok rozwinięty
2 Śruba
4 Podkładka płaska
6 Nakrętka
8 Uszczelka
10 Kabel
