Danfoss VLT AQUA Low Harmonic Drive Operating guide [sv]

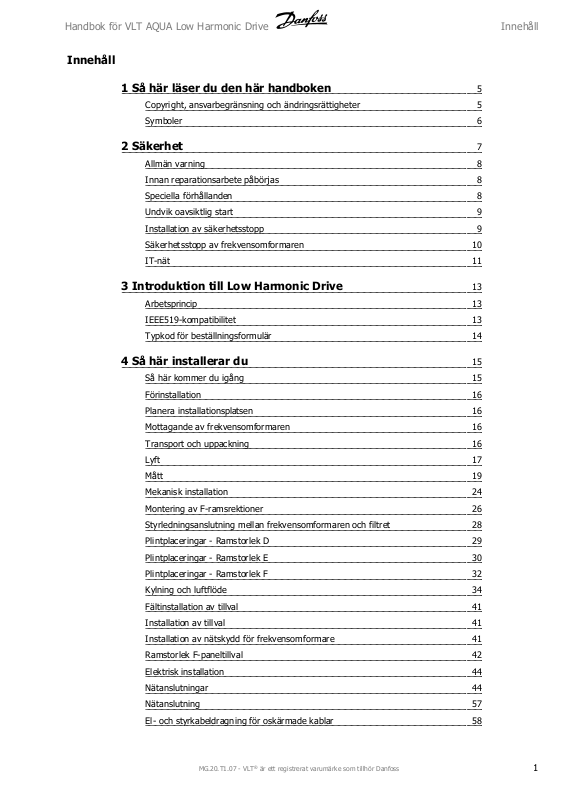

Handbok för VLT AQUA Low Harmonic Drive Innehåll

Innehåll

1 Så här läser du den här handboken

2 Säkerhet

Allmän varning 8 Innan reparationsarbete påbörjas 8 Speciella förhållanden 8 Undvik oavsiktlig start 9 Installation av säkerhetsstopp 9 Säkerhetsstopp av frekvensomformaren 10 IT-nät 11

3 Introduktion till Low Harmonic Drive

Arbetsprincip 13 IEEE519-kompatibilitet 13 Typkod för beställningsformulär 14

4 Så här installerar du

15 Så här kommer du igång 15 Förinstallation 16 Planera installationsplatsen 16 Mottagande av frekvensomformaren 16 Transport och uppackning 16 Lyft 17 Mått 19 Mekanisk installation 24 Montering av F-ramsrektioner 26 Styrledningsanslutning mellan frekvensomformaren och filtret 28 Plintplaceringar - Ramstorlek D 29 Plintplaceringar - Ramstorlek E 30 Plintplaceringar - Ramstorlek F 32 Kylning och luftflöde 34 Fältinstallation av tillval 41 Installation av tillval 41 Installation av nätskydd för frekvensomformare 41 Ramstorlek F-paneltillval 42 Elektrisk installation 44 Nätanslutningar 44 Nätanslutning 57 El- och styrkabeldragning för oskärmade kablar 58

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Innehåll Handbok för VLT AQUA Low Harmonic Drive

Säkringar 59 Styrkabelframdragning 62 Elektrisk installation, styrplintar 63 Anslutningsexempel för styrning av motor med extern signalgivare 64 Start/stopp 64 Pulsstart/-stopp 64 Elektrisk installation - ytterligare information 66 Elinstallation, Styrkablar 66 Brytare S201, S202 och S801 68 Slutgiltiga inställningar och testning 69 Ytterligare anslutningar 71 Mekanisk bromsstyrning 71 Termiskt motorskydd 72

5 Manövrering av Low Harmonic Drive

Sätt att manövrera 73 Så styr du den grafiska LCP (GLCP) 73 Tips och råd 79

6 Så här programmerar du Low Harmonic Drive

Programmering av frekvensomformaren 85 Programmera det aktiva filtret Använda Low Harmonic Drive i NPN-läge 92 VLT AQUA Drive - Beskrivning av vanliga parametrar 93 Huvudmeny 93 Parametertillval 130 Fabriksinställningar 130 0-** Drift och display 131 1-** Last / motor 132 2-** Bromsar 132 3-** Referens / Ramper 133 4-** Gränser/Varningar 133

5-** Digital I/O 134 6-** Analog I/O 135 8-** Kommunikation och alternativ 136 9-** Profibus 137 13-** SL-regulator (Smart Logic) 137 14-** Specialfunktioner 138 15-** FC-information 139 16-** Dataavläsningar 140 18-** Info och avläsningar 141 20-** FC med återkoppling 142

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive Innehåll

21-** Utök. återkoppling 143 22-** Applikationsfunktioner 144 23-** Tidsbaserade funktioner 145 25-** Kaskadregulator 146 26-** Analogt I/O-tillval MCB 109 147 Parametertillval - Filter 148 Operation/Display 0-** 148 Digital In/Out 5-** 149 Comm. and Options 8-** 149 Special Functions 14-** 150 FC Information 15-** 150 Data Readouts 16-** 151 AF-inställningar 300-** 151 AF-avläsningar301-** 152

7 Installation och konfiguration av RS-485

Nätverkskonfiguration 155 Grundstrukturen för meddelanden inomFC protokoll 156 Exempel 161 Åtkomst till parametrar 162

8 Allmänna specifikationer

9 Felsökning

Larm och varningar - Frekvensomformaren (höger LCP) 171 Larm varningar - Filter (vänster LCP) 180

Index

153

163

171

185

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

1 Så här läser du den här handboken Handbok för VLT AQUA Low Harmonic Drive

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 1 Så här läser du den här handboken

1 Så här läser du den här handboken

1.1.1 Copyright, ansvarbegränsning och ändringsrättigheter

Denna publikation innehåller information som tillhör Danfoss. Genom att acceptera och använda denna handbok medger användaren att informationen endast får användas för utrustning från Danfoss eller utrustning från andra leverantörer, under förutsättning att sådan utrustning är avsedd för kommunikation med Danfoss-utrustning över en seriell kommunikationslänk. Denna publikation skyddas av upphovsrättslagar i Danmark och de flesta andra.

Danfoss garanterar inte att en programvara som utvecklats i enlighet med riktlinjerna i denna handbok kommer att fungera ordentligt i alla maskin- och programvarumiljöer.

Även om Danfoss har testat och granskat dokumentationen i denna handbok, ger Danfoss inga garantier, vare sig explicit eller implicit, med avseende på denna dokumentation, inklusive kvalitet, prestanda eller lämplighet i ett visst syfte.

Under inga omständigheter ska Danfoss hållas ansvarigt för direkt, indirekt, speciell eller oavsiktlig skada som härför sig från användning, eller bristande förmåga att använda informationen i denna handbok, även om Danfoss blivit rådfrågade om möjligheten till att sådana skador skulle kunna uppstå. Danfoss kan dessutom inte hållas anvarigt för kostnader, inklusive men inte begränsat till, som uppstått som ett resultat av utebliven vinst eller intäkt, utrustningsskador eller -förluster, förlust av datorprogram, förlust av data, kostnader för att ersätta dessa, eller skadeståndskrav från tredje part.

Danfoss förbehåller sig rätten att revidera denna publikation när som helst och att göra ändringar i innehållet utan tidigare meddelande eller förpliktelse att meddela tidigare eller nuvarande ägare om sådana revideringar eller ändringar.

1.1.2

x = Revisionsnummer yy = Språkkod

Tillgänglig dokumentation för VLT

- Handboken för VLT® HVAC frekvensomformare (MG.20.Mx.yy) innehåller nödvändig information för att få igång frekvensomformaren.

Handboken för VLT

- Utgångfilter Design Guide MG.90.Nx.yy

- Tillämpningsnotering MN20A102: Tillämpning med dränkbar pump

- Tillämpningsnotering MN20B102: Huvud/Länkad drift.

- Tillämpningsnotering MN20F102: Frekvensomformare med återkoppling och energisparläge

- Instruktion MI.38.Bx.yy: Installationsinstruktion för monteringsfästen Kapslingtyp A5, B1, B2, C1 och C2 IP21, IP55 eller IP66

- Instruktioner MI.90.Lx.yy: Analogt I/O-tillval MCB109

- Instruktion MI.33.Hx.yy: Panelgenomföringsats

AQUA Drive MG.20.Nx.yy innehåller all teknisk information om frekvensomformaren, kunddesign och tillämpningar.

VLT

Programmeringshandboken för VLT ningar.

AQUA Drive FC 200 Profibus MG.33.Cx.yy

VLT

AQUA Drive FC 200 DeviceNet MG.33.Dx.yy

VLT

AQUA Frekvensomformare 200 Kaskadregulator MI.38.Cx.yy

VLT

AQUA Drive High Power, MG.20.Px.yy, innehåller nödvändig information för att få igång frekvensomformaren.

AQUA Drive MN.20.Ox.yy innehåller information om programmering och fullständiga parameterbeskriv-

AQUA FrekvensomformareFC 200

DanfossDanfoss Drives tekniska dokumentation finns också tillgänglig online på

www.danfoss.com/BusinessAreas/DrivesSolutions/Documentations/Technical+Documentation.htm.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

1 Så här läser du den här handboken Handbok för VLT AQUA Low Harmonic Drive

1.1.3 Programvaruversion och godkännanden

VLT AQUA Low Harmonic Drive

Programversion: 1.33

Denna handbok kan användas med alla VLT AQUA Low Harmonic-frekvensomformare med programvaruversion 1.33 Programvarans versionsnummer visas i parameter 15-43 på frekvensomformarens LCP.

OBS!

VLT AQUA Low Harmonic-frekvensomformare har två olika LCP:er, en för frekvensomformaren (till höger) och en för det aktiva filtret (till vänster). Varje LCP styr bara den enhet som den är ansluten till och de två LCP:erna kommunicerar inte med varandra.

1.1.4 Symboler

Symboler som används i dessa driftinstruktioner.

OBS!

Indikerar viktig information.

Anger en allmän varning.

Indikerar varning för högspänning

Anger fabriksinställning

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 2 Säkerhet

2Säkerhet

2.1.1 Säkerhetsmeddelande

Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn, frekvensomformaren eller fältbussen kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i den här handboken samt övriga nationella och lokala säkerhetsföreskrifter.

Säkerhetsföreskrifter

1. Nätanslutningen till frekvensomformaren ska vara frånkopplad vid allt reparationsarbete. Kontrollera att nätförsörjningen är bruten och att den föreskrivna tiden har gått innan du kopplar ur motor- och nätkontakterna.

2. Knappen [STOP/RESET] på frekvensomformarens manöverpanel bryter inte förbindelsen med nätet och får därför inte användas som säkerhetsbrytare.

3. Se till att apparaten är korrekt ansluten till jord och att användaren är skyddad från strömförande delar. Motorn bör vara försedd med överbelastningsskydd i enlighet med gällande nationella och lokala bestämmelser.

4. Läckström till jord är högre än 3,5 mA.

5. Ställ in motorskydd i par. 1-90 [ETR-warning] ställas in i par. 1-90. Observera: Funktionen bör initialiseras vid 1,16 x nominell motorström och nominell motorfrekvens. För den nordamerikanska marknaden: ETR-funktionerna uppfyller överbelastningsskydd klass 20 för motorn i enlighet med NEC.

6. Koppla inte ur någon kontakt till motorn eller nätförsörjningen när frekvensomformaren är ansluten till nätet. Kontrollera att nätförsörjningen är bruten och att den föreskrivna tiden har gått innan du kopplar ur motor- och nätkontakterna.

7. Lägg märke till att frekvensomformaren har andra spänningsingångar än L1, L2 och L3 när lastdelning (koppling av DC-mellankrets) eller extern 24 V DC-försörjning har installerats. Kontrollera att alla spänningsingångar är frånkopplade och att den erforderliga tiden gått ut innan reparationsarbetet påbörjas.

Installation på höga höjder

Termiskt motorskydd.

Om denna funktion önskas ska datavärdet [ETR-trip] (standardvärde) eller datavärdet

Installation på hög höjd:

Vid höjdskillnader över 3 km kontakta Danfoss Drives om PELV

Varning för oavsiktlig start

1. Motorn kan stoppas med digitala kommandon, busskommandon, referenser eller lokalt stopp när frekvensomformarens nätspänning är påslagen. Om personsäkerheten kräver att oavsiktlig start inte får förekomma är dessa stoppfunktioner inte tillräckliga. 2. Under parameterprogrammering kan motorstart inträffa. Stoppa därför alltid enheten med stoppknappen [RESET] innan data ändras. 3. En stoppad motor kan starta om det uppstår något fel i frekvensomformarens elektronik, eller om en tillfällig överbelastning, fel på nätet eller på motoranslutningen upphör.

Varning Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätströmmen är bruten.

Var samtidigt uppmärksam på att koppla från andra spänningsförsörjningar, t.ex. extern 24 V DC, lastdelning (sammankoppling av DC-mellankretsarna) samt motoranslutning vid kinetisk backup.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

2 Säkerhet Handbok för VLT AQUA Low Harmonic Drive

2.1.2 Allmän varning

Varning

Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätströmmen är bruten. Se även till att andra spänningsingångar har kopplats från, till exempel lastdelning (sammankoppling av DC-mellankretsarna) samt motoranslutning vid kinetisk backup. Innan du vidrör några elektriska delar i frekvensomformaren ska du vänta enligt följande: 380 - 480 V, 160 - 250 kW: Vänta i minst 20 minuter. 380 - 480 V, 315 - 710 kW: Vänta i minst 40 minuter. Kortare tid är endast tillåtet om detta anges på den specifika enhetens märkskylt. Observera att mellankretsen kan vara högspänningsförande även om styrkortets lysdioder är släckta. En röd diod, som indikerar bussens likström, är monterad på kretskortet inuti frekvensomformaren och det aktiva filtret. Den röda dioden är tänd tills enhetens likströmslänk är 50 V eller lägre.

Läckström

Jordläckströmmen från frekvensomformaren överstiger 3,5 mA. Enligt IEC 61800-5-1 måste en förstärkt skyddsjord anslutas genom: en 10 mm² Cu eller 16mm² Al PE-ledning eller ytterligare en PE-ledning med samma ledararea som huvudledningen, måste avslutas separat.

Jordfelsbrytare

Denna produkt kan orsaka en DC-ström i skyddsledaren. Om en jordfelsbrytare används för extra skydd ska endast en jordfelsbrytare av typ B (tidsfördröjd) användas på ingångssidan på denna produkt. Se också tillämpningsnoteringen för RCD, MN,90.GX,02. Skyddsjordning av frekvensomformaren och användningen av RCD-enheter måste alltid följa nationella och lokala bestämmelser.

2.1.3 Innan reparationsarbete påbörjas

1. Koppla bort frekvensomformaren från nätet

2. Koppla från DC-bussanslutning 88 och 89

3. Vänta den tid som anges i avsnittet Allmän varning ovan

4. Avlägsna motorkabeln

2.1.4 Speciella förhållanden

Elektrisk klassificering:

Klassificeringen på frekvensomformarens typskylt baseras på trefas nätströmförsörjning inom specifika spännings-, ström- och temperaturintervall som förväntas att finnas i de flesta tillämpningar.

Frekvensomformaren kan även användas i andra tillämpningar som påverkar den elektriska klassificeringen av omformaren. Specialförhållanden som kan påverka den elektriska klassificeringen kan vara:

• Enfastillämpningar

• Högtemperaturtillämpningar som kräver nedstämpling av de elektriska värdena

• Marina tillämpningar med svårare omgivningsförhållanden.

Mer information om elektrisk klassificering finns i Design Guide.

Installationskrav: Den elektriska säkerheten i frekvensomformaren kräver speciella installationsöverväganden vad beträffar:

• Säkringar och brytare för överströms och kortslutningsskydd.

• Val av strömkablar (nät, motor, lastdelning och relä)

• Nätkonfiguration (IT,TN, jordat ben etc.)

• Säkerhet för lågspänningsportar (PELV-förhållanden).

Mer information om installationskrav finns i Design Guide.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 2 Säkerhet

2.1.5 Undvik oavsiktlig start

När frekvensomformaren är nätansluten, kan motorn startas/stoppas med digitala kommandon, busskommandon, referenser eller via den lokala manöverpanelen.

• Koppla ur frekvensomformaren från nätanslutningen när hänsyn till personsäkerhet gör det nödvändigt att undvika oavsiktlig start.

• Undvik oavsiktlig start genom att alltid aktivera [OFF]-knappen innan du ändrar parametrar.

• Om plint 37 inte är frånkopplad kan ett elektroniskt fel, temporär överbelastning, ett nätförsörjningsfel eller förlorad motoranslutning leda till att en stoppad motor startar.

2.1.6 Installation av säkerhetsstopp

För att utföra en installation av ett stopp enligt kategori 0 (EN60204) i överensstämmelse med Säkerhetskategori 3 (EN954-1), följ dessa instruktioner:

1. Bygeln (jumper) mellan plint 37 och 24 V DC måste tas bort. Det räcker inte att klippa eller bryta bygeln. Ta bort den helt för att undvika kortslutning. Se bygeln på bilden.

2. Anslut plint 37 till 24 V DC med hjälp av en kortslutningsskyddad kabel. 24 V DC-spänningen måste kunna brytas med en kretsavbrottsenhet som överensstämmer med EN954-1 Kategori 3. Om avbrottsenheten och frekvensomformaren är placerade i samma installationspanel kan du använda en oskärmad kabel i stället för en skärmad.

Bild 2.1: Sätt en bygel mellan plint 37 och 24 V DC

Bilden nedan visar en Stoppkategori 0 (EN 60204-1) med Säkerhetskategori 3 (EN 954-1). Kretsen bryts med en dörrkontakt. Bilden visar även hur man ansluter en icke säkerhetsrelaterad maskinvaruutrullning.

Bild 2.2: Bild av de viktigaste aspekterna av en installation för att uppnå en stoppkategori 0 (EN 60204-1) med säkerhetskategori 3 (EN 954-1).

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

2 Säkerhet Handbok för VLT AQUA Low Harmonic Drive

2.1.7 Säkerhetsstopp av frekvensomformaren

Frekvensomformaren kan, om den är utrustad med säkerhetsstopp på plint 37, utföra säkerhetsfunktionen 61800-5-2) eller

Den är konstruerad och godkänd enligt kraven för Säkerhetskategori 3 i EN 954-1. Denna funktion kallas Säkerhetsstopp. Innan säkerhetsstoppet installeras och används i en installation ska en noggrann riskanalys genomföras för installationen, för att avgöra om funktionaliteten och säkerhetskategorin för säkerhetsstoppet är lämpliga och tillräckliga. För installation och användning av funktionen Säkerhetsstopp i enlighet med kraven i Säkerhetskategori 3 i EN 954-1 måste informationen och instruktionerna i säker användning av funktionen Säkerhetsstopp.

Stoppkategori 0

(enligt EN 60204-1).

Design Guide

följas! Informationen och instruktionerna i handboken räcker inte för korrekt och

Säkert vridmoment från

(enligt förslag CD IEC

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 2 Säkerhet

2.1.8 IT-nät

IT-nät

Anslut inte frekvensomformare med RFI-filter till elnät med en spänning mellan fas och jord på mer än 440 V för 400 V-omvandlare och 760 V och 690 V-omvandlare. För 400 V IT-nät och deltajord (jordat ben), kan nätspänningen överstiga 440 V mellan fas och jord.

Par. 14-50 maren och filtret måste stängas av.

RFI-filter

kan användas för att koppla från de interna RFI-kapacitanserna från RFI-filtret till jord. Par. 14-50

2.1.9 Instruktion för avfallshantering

Utrustning som innehåller elektriska komponenter får inte hanteras på samma sätt som hushållsavfall. Det måste samlas ihop separat med elektriskt och elektroniskt avfall i enlighet med lokalt gällande lagstiftning.

RFI-filter

på både frekvensomfor-

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Introduktion till Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 3 Introduktion till Low Harmonic Drive

3 Introduktion till Low Harmonic Drive

3.1.1 Arbetsprincip

VLT Low Harmonic Drive är en VLT High Power-frekvensomformare med ett integrerat aktivt filter. Ett aktivt filter är en enhet som aktivt övervakar distortionsnivåer för övertoner och injekterar kompensatoriska övertonsströmmar i ledningen för att avbryta övertoner.

Bild 3.1: Grundläggande layout för Low Harmonic-frekvensomformare

3.1.2 IEEE519-kompatibilitet

Low harmonic-frekvensomformare är formgivna för att skapa en idealisk sinusformad strömkurva från elförsörjningen med en effektfaktor på 1. Där traditionella icke-linjära belastningar drar pulsformade strömmar kompenserar low harmonic-frekvensomformare att via den parallella filterbanan sänka belastningen på elförsörjningen. Low harmonic-frekvensomformare uppfyller de hårdaste övertonsstandarder och har ett THiD på mindre än 5 % vid full belastning för <3 % fördistortion på ett balanserat trefasnät. Enheten är formgiven att uppfylla IEEE519-rekommendationen för Isc/Il >20 för båda ojämna och jämna individuella övertonsnivåer. Filterdelen i Low harmonic-frekvensomformare har en progressiv switchfrekvens som leder till en bred frekvensspridning som ger lägre individuella övertonsnivåer över den 50:e.

Bild 3.2: Typiska övertonsfrekvensspektrum och THD -värde vid nätplintarna för frekvensomformaren n = övertonsordning

.....IEEE519 (Isc/IL>20) gränser för individuella övertoner

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Introduktion till Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

3.1.3 Typkod för beställningsformulär

Det går att utforma en VLT Low Harmonic Drive enligt behoven för tillämpningen med hjälp av nummersystemet för beställning.

Produktgrupper

Frekvensomformarseri-

Nominell effekt

Faser

Nätspänning

Ramstorlek

Kapsling typ

Kapslingsklass

Manöverströmför-

sörjning

Hårdvarukonfigura-

tion

RFI-filter

Broms

Display (LCP)

Ytbeläggning PCB

Nättillval

Anpassning A

Anpassning B

Programvaruversion

Programvaruspråk

A-tillval

B-tillval

C0-tillval, MCO

C1-tillval

C-tillval, programva-

D-tillval

1-3

4-6

8-10

13-15

16-17

24-27

29-30

31-32

33-34

36-37

38-39

Om du vill beställa en VLT Low Harmonic Drive anger du bokstaven "L" på position 16 i typkodssträngen. Inte alla alternativ/tillval finns tillgängliga för alla frekvensomformarvarianter. Kontrollera om lämplig version är tillgänglig genom att använda Drive Configurator på Internet. Mer information om vilka tillval som finns finns i

Design Guide

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4 Så här installerar du

4.1 Så här kommer du igång

4.1.1 Så här installerar du

Detta kapitel handlar om mekaniska och elektriska installationer till och från kraftanslutningar och styrkortsplintar. Elektrisk installation av

tillval

beskrivs i relevant Instruktions- och Designhandbok.

4.1.2 Så här kommer du igång

Frekvensomformaren är utformad för att utföra en snabb och EMC-korrekt installation genom att följa nedanstående steg.

Läs säkerhetsanvisningarna innan du installerar enheten. Om dessa rekommendationer inte följs kan det orsaka dödsfall eller livshotande skador.

Mekanisk installation

• Mekanisk montering

Elektrisk installation

• Ansluta ström och jord

• Motoranslutning och ledningar

• Säkringar och strömbrytare

• Kontrollterminaler, kablar

Quick Setup

• Lokal manöverpanel (LCP) på frekvensomformaren

• Lokal manöverpanel på filtret

• Automatisk motoranpassning, AMA

• Programmering

Ramstorleken beror på kapslingstyp, effekt och nätspänning

Bild 4.1: Diagram som visar grundinstallation med nätspänning, motor, start-/stoppknapp och potentiometer för varvtalsreglering.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.2 Förinstallation

4.2.1 Planera installationsplatsen

OBS!

Det är viktigt att planera frekvensomformarinstallationen innan monteringen genomförs. Om du inte gör det kan det leda till extra arbete under och efter installationen.

Välj den absolut bästa driftsplatsen med avseende på följande (se information på följande sidor och i respektive Design Guide):

• Omgivande temperatur

• Installationsmetod

• Kylning av enheten

• Placering av frekvensomformaren

• Kabeldragning

• Säkerställ att strömförsörjning ger rätt spänning och tillräcklig ström

• Säkerställ att märkdata för motorströmmen ligger inom den maximala strömmen från frekvensomformaren

• Säkerställ att de externa säkringarna är korrekt dimensionerade om frekvensomformaren inte har inbyggda säkringar.

4.2.2 Mottagande av frekvensomformaren

Vid mottagningen ska du se till att förpackningen är oskadad och undersöka enheten för att säkerställa att inga skador har uppstått under transporten. Om skador upptäcks ska transportören omedelbart kontaktas för att göra skadeanmälan.

4.2.3 Transport och uppackning

Före uppackning av frekvensomformaren rekommenderas att den placeras så nära sin slutliga installationsplats som möjligt. Ta bort kartongen och behåll frekvensomformaren på pallen så länge som möjligt.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.2.4 Lyft

Lyft endast frekvensomformaren i de avsedda lyftöglorna. Använd en stång för att inte lyftöglorna på frekvensomformare i D- och E-storlek.

Bild 4.2: Rekommenderad lyftmetod, ramstorlekar D och E.

Lyftstången måste klara av vikten på frekvensomformaren. Se avsnittet meter för stången är 2,5 cm. Vinkeln från översidan på frekvensomformaren till lyftkabeln ska vara 60 ° eller större.

Mått

om du vill veta vad olika ramstorlekar väger. Maximidia-

Bild 4.3: Rekommenderad lyftmetod, ramstorlek F - filteravsnitt

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.4: Rekommenderad lyftmetod, ramstorlek F - frekvensomformaravsnitt.

OBS!

Observera att denna plint ligger i samma förpackning som frekvensomformaren men den är inte kopplad till ramstorleken F under transport. Plinten krävs för att luftflödet till frekvensomformaren ska vara rätt dimensionerat. Ramstorleken F ska placeras uppe på plinten på den slutliga installationsplatsen. Vinkeln från översidan på frekvensomformaren till lyftkabeln ska vara 60 ° eller större. Förutom bilden ovan kan en hängselekrok användas för att lyfta F-ramen.

OBS!

F-storleken levereras som 2 delar. Instruktioner om hur du sätter ihop delarna finns i avsnittet "Mekanisk installation".

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.2.5 Mått

Bild 4.5: Ramstorlek D11

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.6: Ramstorlek E7

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Bild 4.7: Ramstorlek F17, framifrån och från sidan

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.8: Ramstorlek F17, bakifrån

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Dimensioner och nominell effekt

Stomstorlek D11 E7

130BB403.10

Kapslingsskydd

Normal överbelastning nominell effekt - 110 % överbelastningsmoment

Fraktmått Höjd 1712 mm 1942 mm

Mått på frekvensomformaren

IP 21/54* 21/54* NEMA Typ 1 Typ 1

160 - 250 kW vid 400 V

(380 - 480 V)

Width 1261 mm 1440 mm Djup 1016 mm 1016 mm Höjd 1750 mm 2000 Width 1260 mm 1440 Djup 380 mm 494 Maxvikt 406 kg 646 kg

Stomstorlek F17

315 - 450 kW vid 400 V

(380 - 480 V)

Kapslingsskydd

Normal överbelastning nominell effekt - 110

% överbelastningsmoment Transportmått - filteravsnitt/ frekvensomformaravsnitt

Mått på frekvensomformaren Höjd 2200 mm

* Hybrid IP54-elektronik, IP21-magnetik

IP 21/54*

NEMA Typ 1

500 - 710 kW vid 400 V

(380 - 480 V)

Höjd 2324/ 2324

Width 2578/ 1569 Djup 1130/ 1130

Width 3700 mm Djup 600 mm Maxvikt 2000 kg

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3 Mekanisk installation

Förberedelse för frekvensomformarens mekaniska installation måste göras omsorgsfullt för att säkerställa ett bra resultat och undvika ytterligare arbete under installationen. Börja med att ta en närmare titt på de mekaniska ritningarna i slutet på denna instruktion och bekanta dig med utrymmeskraven.

4.3.1 Verktyg som behövs

Du behöver följande verktyg för att utföra den mekaniska installationen:

• 10 eller 12 mm borr

• Måttband

• Skiftnyckel med relevanta mått (7-17 mm)

• Förlängningar till skiftnyckel

• Metallplåtsstans för ledare och packboxar i IP21/Nema 1 och IP54-enheter

• Lyftstång för att lyfta enheten (stång på Ø 25 mm) som klarar minst 1000 kg.

• Kran eller annan lyftutrustning för att placera frekvensomformaren på plats

• Ett Torx T50-verktyg behövs för att montera E1i IP21 och IP54 kapslingstyper.

4.3.2 Allmänna överväganden

Utrymme

Se till att det finns tllräckligt med utrymme ovanför och under frekvensomformaren så att luftflöde och kabeldragning underlättas. Dessutom måste tillräckligt med utrymme lämnas framför enheten så att paneldörrarna kan öppnas.

Bild 4.9: Utrymme framför IP21/IP54-kapslingstyp, ramstorlek D11 .

Bild 4.10: Utrymme framför IP21/IP54-kapslingstyp, ramstorlek E7.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Bild 4.11: Utrymme framför IP21/IP54-kapslingstyp, ramstorlek F17.

Kabelåtkomst

Se till att det finns tillräckligt med plats för kablar inklusive nödvändiga kabelböjar.

OBS!

Alla kabelkopplingar/skor måste monteras inom bredden på plintlisten.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3.3 Montering av F-ramsrektioner

Procedur för att montera ihop F-ramfrekvensomformaren med filterdelen

1. Placera filterdelen och frekvensomformardelen i närheten av varandra. Filterdelen monteras på den vänstra sidan av frekvensomformardelen.

2. Öppna likriktardelens dörr och ta bort skyddet som täcker samlingsskenorna.

130BB435.10

Skydd för samlingsskenor

3. Sätt fast den medlevererade packningen på den markerade ytan på skåpet.

Sätt fast kopplingen på denna yta

130BB436.10

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4. Öppna dörrarna på filtrets LCL-sida, skåpet längst till höger, och ta bort markerade skydd.

130BB437.10

Skydd som ska tas bort

5. Ta bort den markerade spolmodulen.

130BB438.10

6. Efter att spolmodulen har tagits bort kan filterdelen och frekvensomformardelen sättas samman. Fyra hörnfästen och sex sidofästen krävs för denna drift. De finns i en påse tillsammans med lämpliga skruvar. Efter att de interna fästena har monterats, monteras de två L-formade fästena. De fungerar som belastningspunkter när de kompletta enheten ska flyttas.

7. När alla fästen har monterats kan spolmodulen sättas tillbaka på sin tidigare plats.

8. Nu kan de tre samlingsskenorna, som levereras i sats tillsammans med frekvensomformaren, kopplas mellan filterdelen och likriktardelen.

Ta bort spolmodulen

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

130BB439.10

9. När nätsamlingsskenorna har anslutits kan de nedre skydden på såväl LCL- som likriktardelen återmonteras.

10. En styrledningsanslutning måste göras mellan filterdelen och frekvensomformardelen. Den består av två kontakter som kopplas in i varandra nära den övre hyllan på LCL-skåpet. Se beskrivningen nedan.

11. Dörrarna kan nu stängas och låsas. Frekvensomformaren är driftklar.

Samlingsskenor som ansluter frekvensomformarens likriktardel

4.3.4 Styrledningsanslutning mellan frekvensomformaren och filtret

För att filtret ska starta samtidigt med frekvensomformaren är styrkorten på de olika sektionerna anslutna. För D- och E-ramar är dessa anslutningar och deras korresponderande programmeringar på frekvensomformaren redan inställda på fabrik. Efter montering av de två sektionerna i F-ramen måste följande anslutningar göras:

1. Anslut plint 20 på filtrets styrkort med plint 20 på frekvensomformarens styrkort. Mer information om att ansluta styrledningar finns i kapitlet

Elektrisk installation

2. Anslut plint 18 på filtret till plint 29 på frekvensomformaren.

3. Ställ in par. 502 information om hur du använder LCP.

4. Ställ in par. 5-31,

5. Tryck på knappen Auto ON på filter LCP

Terminal 29 Mode

Plint 29 Digital utgång

på frekvensomformarens LCP till [1], Utgång. Se kapitlet

på [5] VLT körs.

Använda Low Harmonic Drive

om du vill ha mer

OBS!

För D- och E-ramar är denna procedur inte nödvändig vid leverans av enheten. Om en fabriksåterställning utförs måste dock enheten programmeras om enligt ovan.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.3.5 Plintplaceringar - Ramstorlek D

Tänk på följande plintpositioner när du planerar kabeldragning.

Avsnitt som visas

↓

Bild 4.12: Plintplaceringar D6 - filter

Bild 4.13: Plintplaceringar D6 - frekvensomformare

Avsnitt som visas

↓

Observera att kraftkablar är tunga och svåra att böja. Tänk igenom frekvensomformarens position så att den är optimal med avseende på kabelmontage.

OBS!

Alla D-ramar finns tillgängliga med standardingångsplintar eller strömbrytare

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3.6 Plintplaceringar - Ramstorlek E

Tänk på följande plintplaceringar när kabeldragning ska utformas.

Avsnitt som visas

↓

Bild 4.14: Plintplaceringar E3 - filter

Avsnitt som visas

↓

Bild 4.15: Plintplaceringar E6 - frekvensomformare

Observera att kraftkablar är tunga och svåra att böja. Tänk igenom frekvensomformarens position så att den är optimal med avseende på kabelmontage. Varje plint kan använda upp till 4 kablar med kabelplintar eller standardkabelfläns. Jorden ansluts till relevant termineringspunkt på frekvensomformaren.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

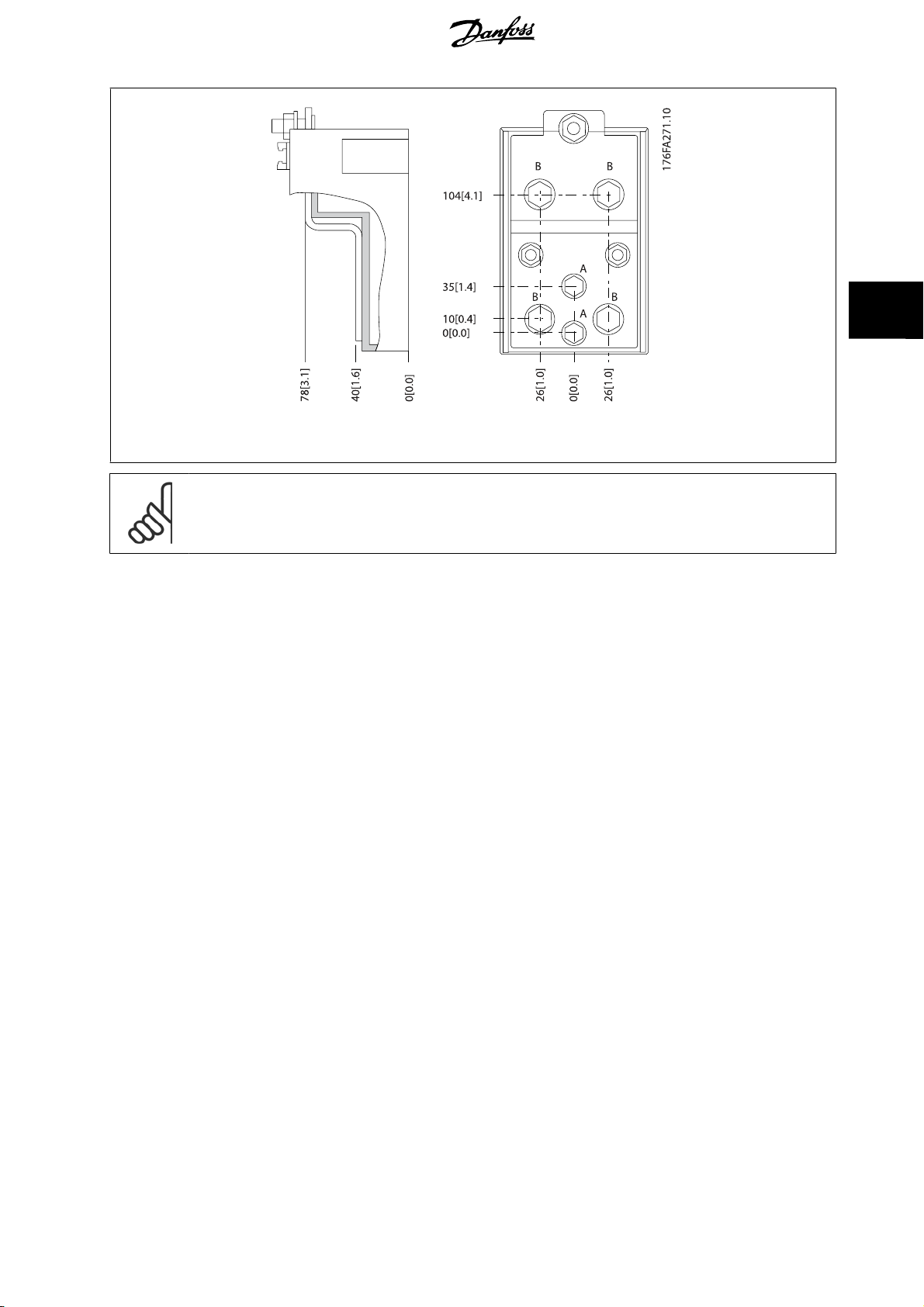

Bild 4.16: Plintdetaljer

OBS!

Strömanslutningar kan göras till position A eller B

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3.7 Plintplaceringar - Ramstorlek F

Plintplaceringar - Filter

Bild 4.17: Plintplaceringar - Filter (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

Avsnitt som visas

↓

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

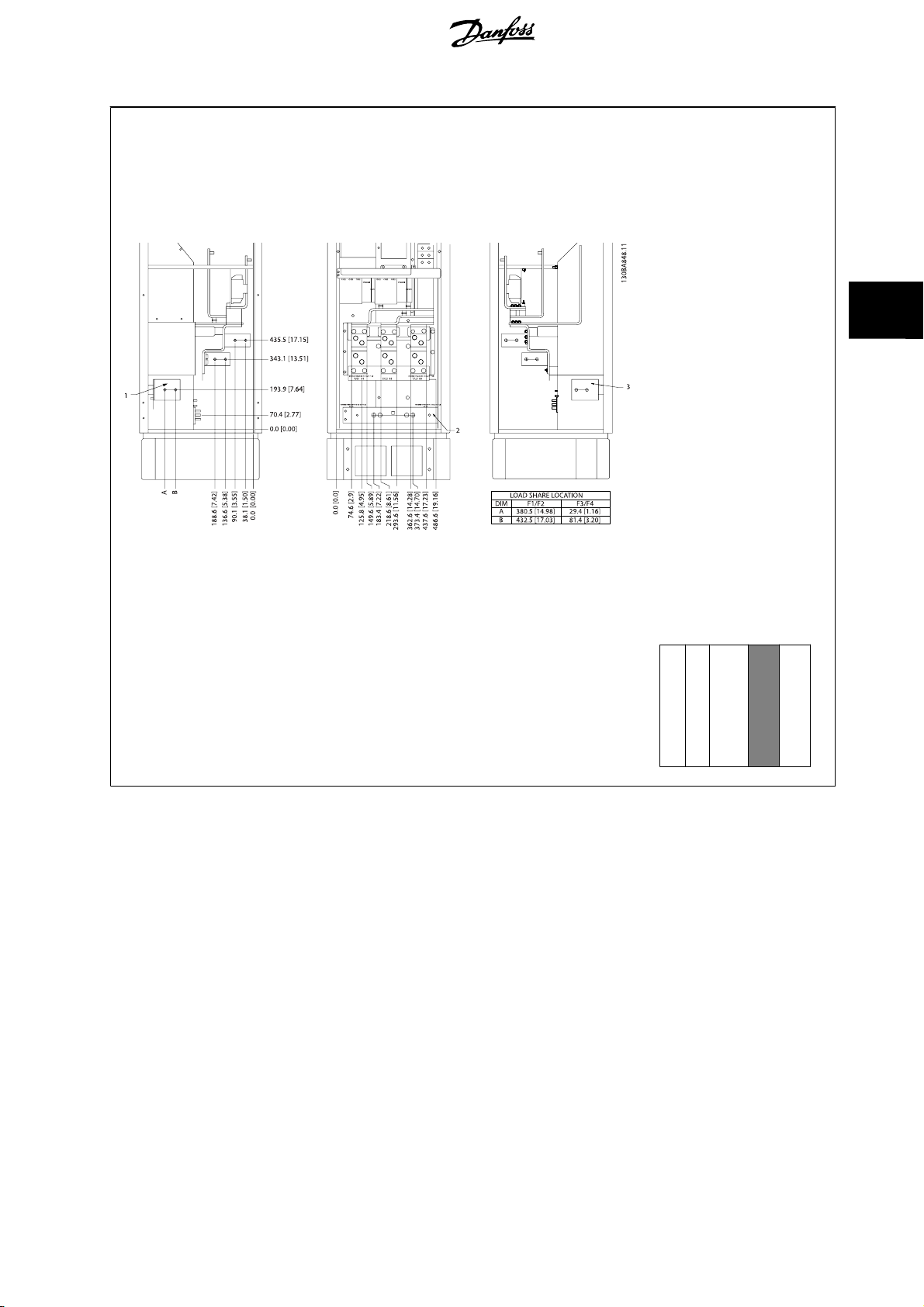

Plintplaceringar - Likriktare

Bild 4.18: Plintplaceringar - Likriktare (framifrån, från vänster och höger). Boxplåten är 42 mm nedom . 0-nivån.

1) Lastdelningsplint (-)

2) Jordning

3) Lastdelningsp (+)

Avsnitt som visas

↓

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Plintplaceringar - Växelriktare

Bild 4.19: Plintplaceringar - Växelriktarskåp (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

2) Motorplintar

3) Bromsplintar

Avsnitt som visas

↓

4.3.8 Kylning och luftflöde

Kylning

Kylning kan erhållas på olika sätt, med kylningskanaler nere och uppe på enheten, genom att ta ut och in luft bakpå enheten eller genom att kombinera dessa kylningssätt.

Bakre kylning –

Luften från bakplanet kan också ventileras in och ut på baksidan av Rittal TS8-kapslingen. Detta ger en lösning där bakplanet kan ta luft från utanför kontrollrummet och leda ut luften ut ur rummet och därmed minskas behovet av luftkonditionering.

OBS!

En dörrfläkt/dörrfläktar måste finnas på kapslingen för att ventilera bort värmeförluster som inte tas om hand i frekvensomformarens bakplan och ytterligare förluster som skapas från andra komponenter som är installerade inuti kapslingen. Det totala luftflödet beräknas så att lämpliga fläktar kan väljas. En del kapslingstillverkare erbjuder programvara som gör beräkningen (till exempel programvaran Rittal Therm).

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Luftflöde

Nödvändigt luftflöde genom kylplattan måste säkerställas. Flödeshastigheten visas nedan.

Kapslingsskydd

IP21 / NEMA 1 IP54 / NEMA 12

IP21 / NEMA 1 F17

Tabell 4.1: Luftflöde i kylplattan

OBS!

Fläktarna körs av följande skäl i frekvensomformaravsnittet:

1. AMA

2. DC-håll

3. Pre-Mag

4. DC-broms

5. 60 % av märkströmmen har överskridits

6. Specifik kylplattetemperatur har överskridits (effektstorleksberoende)

7. Specifik effektkortstemperatur har överskridits (effektstorleksberoende)

8. Specifik omgivningstemperatur för styrkortet har överskridits

När väl fläkten har startats körs den i minst 10 minuter.

Ramstorlek

D11 E7 P315 E7 P355-P450

Dörrfläkt(ar)/Luftflöde upptill

Totalt luftflöde vid flera fläktar 510 m3/h 2295 m3/h

/h 2635 m3/h

680 m 680 m3/h 2975 m3/h

4900 m

/h 6895 m3/h

Kylplattefläkt(ar)

Totalt luftflöde vid flera fläktar

OBS!

Fläktarna körs av följande skäl för det aktiva filtret:

1. Aktivt filter körs

2. Det aktiva filtret körs inte, men nätströmmen överskrider gränsen (effektstorleksoberoende)

3. Specifik kylplattetemperatur har överskridits (effektstorleksberoende)

4. Specifik effektkortstemperatur har överskridits (effektstorleksberoende)

5. Specifik omgivningstemperatur för styrkortet har överskridits

När väl fläkten har startats körs den i minst 10 minuter.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Externa kylkanaler

Om ytterligare kanalarbete läggs till externt till Rittal-apparatskåpet måste tryckfallet i kanalen beräknas. Använd tabellerna nedan för att stämpla ned frekvensomformaren i enlighet med tryckfallet.

Bild 4.20: D-ram nedstämpling vs. tryckförändring

Frekvensomformarens luftflöde: 765 m

Bild 4.21: E-ram nedstämpling vs. Tryckförändring (liten fläkt), P315

Frekvensomformarens luftflöde: 1105 m

Bild 4.22: E-ram nedstämpling vs. Tryckförändring (stor fläkt), P355-P450 Frekvensomformarens luftflöde: 1445 m

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Bild 4.23: F-ram nedstämpling vs. tryckförändring

Frekvensomformarens luftflöde: 985 m

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3.9 Box/Genomföring - IP21 (NEMA 1) och IP54 (NEMA12)

Kablarna ansluts via packboxen nedifrån. Ta bort plåten och planera var ingången för packboxar och genomföringar ska placeras. Förbered hål i det markerade området på ritningen.

OBS!

Boxplåten måste monteras på frekvensomformaren för att säkerställa den specifika skyddsnivån och korrekt kylning av enheten. Om boxplåten inte monteras kan enheten trippa med Larm 69, Eff. Nätkortstemp.

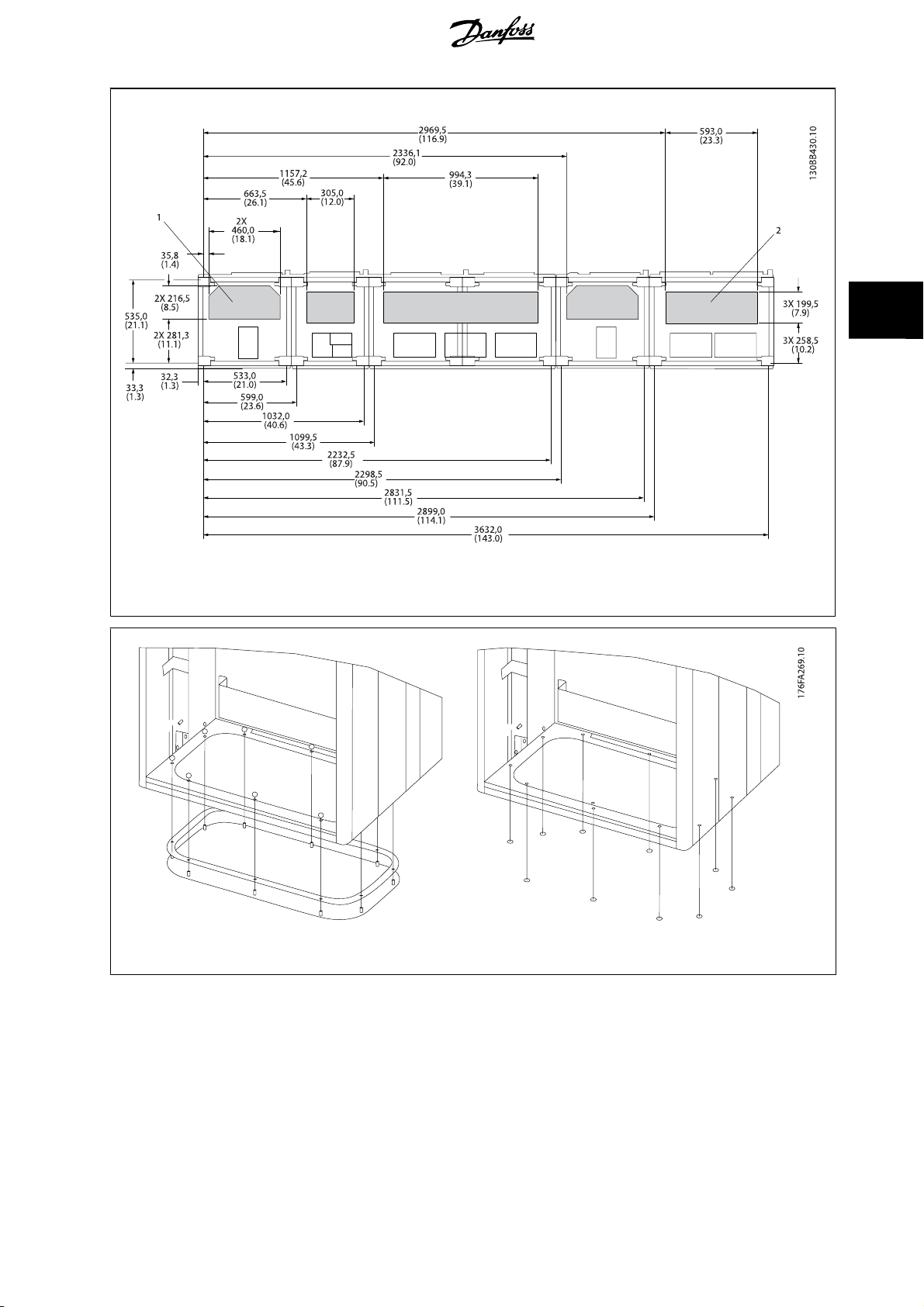

Bild 4.24: Exempel på korrekt installation av av boxplåten.

Ramstorlek D11

Ramstorlek E7

Kabelingångar sedda underifrån på frekvensomformaren

1) Nätanslutning

2) Motorkabelanslutning

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Ramstorlek F17

F17: Kabelingångar sedda underifrån på frekvensomformaren

1) Nätanslutning

2) Motorkabelanslutning

Bild 4.25: Montering av bottenplåten. E7

Bottenplåten på kapsling E-ramen kan monteras från antingen kapslingens in- eller utsida. Detta ger en större flexibilitet i installationsprocessen, dvs. om den monterats från botten kan boxarna och kablarna monteras innan frekvensomformaren placeras på piedestalen.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.3.10 IP21 Installation av droppskydd (ramstorlek D)

Ett separat droppskydd måste installeras enligt följande för att IP21-klassificering ska uppfyllas:

• Ta bort de två främre skruvarna

• Sätt i droppskyddet och sätt tillbaka de två skruvarna

• Dra åt skruven till 5,6 Nm

OBS!

Droppskydd är nödvändigt på både filter och frekvensomformare.

↓ ↓

Bild 4.26: Installation av droppskydd

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.4 Fältinstallation av tillval

4.4.1 Installation av tillval

Detta avsnitt gäller för fältinstallation av ingångstillvalssatser tillgängliga för VLT-frekvensomformare i alla D- och E-ramar. Försök inte att ta bort RFI-filtren från ingångsplattorna. RFI-filtren kan skadas om de tas bort från ingångsplattan.

OBS!

Två typer av RFI-filter används beroende på ingångsplattekombination och RFI-filtrens utbytbarhet. Satser för fältinstallation gäller i vissa fall för alla spänningar.

380 - 480 V

380 - 500 V D11 176F8443 176F8441 176F8445 176F8449 176F8447 E7 FC 102/ 202: 315 kW

FC 302: 250 kW

FC 102/ 202: 355-450 kW

FC 302: 315-400 kW

OBS!

Mer information finns i instruktionsblad, 175R5795

Säkringar Koppla ifrån säk-

ringar

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

RFI RFI-säkringar Koppla ifrån RFI-

säkringar

4.4.2 Installation av nätskydd för frekvensomformare

Nätskyddet för montering med D- och E-ramar och för att uppfylla BG-4-krav.

Beställningsnummer:

D-ramar: 176F0799 E-ramar: 176F1851

OBS!

Mer information finns i instruktionsbladet

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

175R5923

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.5 Ramstorlek F-paneltillval

Värmare och termostat

På skåpets insida på frekvensomformare med ramstorlekt F sitter en termostatreglerad värmare som hjälper till att styra fuktigheten inuti kapslingen. Detta förlänger livslängden på frekvensomformarkomponenter i fuktiga omgivningar. Termostatens standardinställning slår på värmare vid 10° C (50° F) och stängs av vid 15,6° C (60° F).

Skåpbelysning med strömuttag

En lampa som monterats inuti frekvensomformare med F-kapsling underlättar sikt vid service och underhåll. I lampan finns även ett strömuttag som gör det möjligt att tillfälligt använda elverktyg och andra apparater i två spänningar:

• 230 V, 50 Hz, 2,5 A, CE/ENEC

• 120 V, 60 Hz, 5 A, UL/cUL

Transformatorinställning

Om skåpets belysning och uttag och/eller värmare och termostat är installerade måste uttagen för transformator T1 ställas in på rätt spänning. En frekvensomformare på 380-480/ 500 V380-480 V kommer initialt att vara inställd på 525 V-utgång och en frekvensomformare på 525-690 V kommer att vara inställd på 690 V-utgång för att garantera att ingen underspänning i sekundär utrustning uppstår om utgången inte ändras innan strömmen slås på. I tabellen nedan finns information om hur du ställer in plint T1 i likriktarskåpet. På bilden av likriktaren i avsnittet är placeras.

Inspänningsomfång Tryck för att välja 380 V-440 V 400V 441 V-490 V 460V

Strömanslutningar

ser du var likriktaren

NAMUR-plintar

NAMUR är en internationell sammanslutning av automationsteknikanvändare inom processindustrin, primärt inom den kemiska industrin och läkemedelsindustrin i Tyskland. Om du väljer detta alternativ organiseras och namnges de in- och utgående plintarna i frekvensomformaren efter specifikationerna i NAMUR-standarden. Detta kräver MCB 112 PTC termistorkort och MCB 113 utökat reläkort.

Jordfelsbrytare

Använder styrbalansmetoden för att övervaka felströmmar i jordade och högmotståndsjordade system (TN- och TT-system i IEC-teknik). Det finns en förvarning (50 % av larmbörvärdet) och ett larmbörvärde. Ett SPDT-larm är kopplat till varje börvärde för externt bruk. Kräver en extern strömtransformator av "window"-typ (köps in och installeras av kund).

• Integrerad i frekvensomformarens säkerhetsstoppkrets

• IEC 60755 Type B-enhet övervakar växelström, pulsad likström och rena likströmsjordfelsströmmar

• Lysdiodsindikator som visar strömnivå på jordfel från 10-100 % av börvärdet

• Felminne

• TEST/RESET-knapp

Isolationsmotståndsövervakning

Övervakar isoleringsmotståndet i ojordade system (IT-system i IEC-teknik) mellan systemfasledare och jord. Det finns en ohmisk förvarning och ett huvudlarmbörvärde för isoleringsnivån. Ett SPDT-larm är kopplat till varje börvärde för externt bruk. Observera: endast en motståndsövervakning kan vara ansluten på varje ojordat system (IT).

• Integrerad i frekvensomformarens säkerhetsstoppkrets

• Diodvisning av ohmvärdet på isolationsmotståndet

• Felminne

• INFO-, TEST- och RESET-knappar

IEC Nödstopp med Pilz-säkerhetsrelä

Innehåller en redundant nödstoppsknapp med 4-ledare monterad på kapslingens front och ett Pilz-relä som övervakar det tillsammans med frekvensomformarens säkerhetsstoppkrets och brytaren som är placerad i tillvalsbrytaren.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Manuell motorstartare

Ger 3-fasström för de elektriska fläktar som ofta krävs för större motorer. Ström till motorstartare erhålls på belastningssidan på en ansluten kontakt, kretsbrytare eller strömbrytare. Strömmen säkras före varje motorstartare och stängs av när den ingående strömmen till frekvensomformaren stängs av. Upp till två motorstartare kan användas (en om en 30 A säkring beställs). Integrerad i frekvensomformarens säkerhetsstoppkrets. Enhetsfunktioner:

• Strömbrytare (av/på)

• Kortslutnings- och överbelastningsskydd med testfunktion

• Manuell återställningsfunktion

30 A, säkringsskyddade plintar

• 3-fas ström matchar inkommande spänning och ger ström till kundens extrautrustning

• Inte tillgänglig om två manuella motorer har valts

• Plintarna stängs av när strömmen till frekvensomformaren är avslagen

• Ström till de säkringsskyddade plintarna kommer från belastningssidan på anslutna kontaktorer, kretsbrytare eller strömbrytare.

24 V likströmförsörjning

• 5 A, 120 W, 24 V likström

• Skyddad mot överströmmar, överbelastning, kortslutning och övertemperatur

• För att ge ström till kundens extrautrustning till exempel PLC I/O-kort, kontaktorer, temperaturgivare, indikatorlampor och/eller elektronisk maskinvara

• Diagnostikverktygen är bland andra OK-kontakt för likströmskontroll, en grön OK-diod för likström och en röd överbelastningsdiod

Extern temperaturövervakning

Utformad för att övervaka temperaturer på externa systemkomponenter, till exempel motorlindningar och/eller lager. Inkluderar åtta universalingångsmoduler plus två dedikerade plintingångsmoduler. Alla tio moduler är integrerade i frekvensomformarens säkerhetskrets och kan övervakas med ett fältbussnätverk (kräver inköp av separat modul/busskoppling).

Universella ingångar (8)

Signaltyper:

• RTD-ingångar (inklusive Pt100), 3-ledare eller 4-ledare

•Termokoppling

• Analog ström eller analog spänning

Ytterligare funktioner:

• En universell utgång, konfigurerbar för analog spänning eller analog ström

• Två utgångsreläer (N.O.)

• LCD-display med två teckenrader och dioddiagnostik

• Avkännning av ledarbrott, kortslutning och inkorrekt polaritet.

• Program för installation av gränssnitt

Dedikerade termistoringångar (2)

Funktioner:

• Varje modul kan övervaka upp till sex termistorer i en serie

• Feldiagnostik för kabelbrott eller kortslutning på givare

• ATEX/UL/CSA-certifiering

• En tredje termistoringång kan erhållas med tillvalet MCB112 PTC-termistorkort.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.6 Elektrisk installation

4.6.1 Nätanslutningar

Kabeldragning och säkringar

OBS! Kablage, allmänt

All kabeldragning måste uppfylla nationella och lokala bestämmelser avseende ledararea och omgivande temperatur. UL-tillämpningar kräver 75 °C kopparledare. 75 och 90 °C kopparledare är termiskt acceptabla för frekvensomformare att använda i icke UL-tillämpningar.

Anslutningarna för nätkablar är placerade som visas nedan. Dimensionering av kabelns ledararea måste göras i enlighet med strömklassificering och lokala regler. Mer information finns i

Frekvensomformaren måste skyddas med rekommenderade säkringar eller så måste inbyggda säkringar användas. Rekommenderad säkringsstorlek visas . Säkerställ alltid att rätt säkringar används i enlighet med lokala regler.

Nätanslutningen kopplas till huvudbrytaren om denna ingår.

OBS!

För att uppfylla bestämmelser för EMC-emission rekommenderas användning av skärmade kablar. Om en oskärmad kabel används se

Effekt- och styrkablar för oskärmade kablar

avsnittet

specifikationsavsnittet

Se avsnittet Allmänna specifikationer för korrekt dimensionering av motorkabelns ledararea och längd.

Skärmning av kablar:

Undvik tvinnade skärmändar vid anslutningspunkten. De förstör skärmningseffekten vid höga frekvenser. Om skärmen behöver brytas vid installation av motorskydd eller motorkontaktor, måste skärmen återanslutas med minsta möjliga högfrekvensimpedans.

Anslut motorkabelns avskärmning till frekvensomformarens jordningsplåt och till motorns metallskal.

Skapa skärmanslutningarna med största möjliga mantelyta (kabelklämma). Detta görs med hjälp av de installationsenheter som levereras med frekvensomformaren.

Kabellängd och ledararea:

Frekvensomformaren har EMC-testats med en viss kabellängd. Det är viktigt att motorkabeln är så kort som möjligt för att hålla störningar och läckströmmar på låg nivå.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Switchfrekvens:

När frekvensomformare används tillsammans med sinusvågfilter för att minska ljudnivån från motorn, måste en switchfrekvens väljas enligt anvisningarna för par. 14-01

Switching Frequency

Plint nr 96 97 98 99

U1 V1 W1

Skyddad jordanslutning

U V W

W2 U2 V2 6 ledningar från motorn

OBS!

I motorer utan fasåtskillnadspapp eller annan isoleringsförstärkning som är lämplig för drift med nätspänning (som t.ex. en frekvensomformare), ska ett sinusvågfilter monteras på utgången på omformaren.

Motorspänning 0-100 % av nätspänningen.

3 ledningar från motorn

Deltaanslutning

Stjärnansluten U2, V2, W2

U2, V2 och W2 ska kopplas ihop separat

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.27: Ramstorlek D11

1) RFI 5) Lastdelningstillval

2) Ledning -DC +DC R S T 88 89 L1 L2 L3 6) AUX-fläkt

3) Bromstillval 100 101 102 103

-R +R L1 L2 L1 L2 81 82 7) Temperaturbrytare

4) Motor 106 104 105 UVW 8)AUX-relä 96 97 98 01 02 03 SP T2 T3 04 05 06

9) Fläkt/SMPS-säkring

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Bild 4.28: Jordplintarnas position (frekvensomformaravsnitt)

Bild 4.29: Ramstorlek E7

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

1) RFI 5) Lastdelningstillval

2) Ledning -DC +DC RS T 8889 L1 L2 L3 6) AUX-fläkt

3) Bromstillval 100 101 102 103

-R +R L1 L2 L1 L2 81 82 7) Temperaturbrytare

4) Motor 106 104 105 UVW 8)AUX-relä 96 97 98 01 02 03 SP T2 T3 04 05 06

9) Fläkt/SMPS-säkring

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Bild 4.30: Aktivt filter, ramstorlek F17

1) Ledning 2) Samlingsskena till frekvensomformarens likriktardel R S T 3) Säkringsblock

L1 L2 L3

Avsnitt som visas

↓

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.31: Likriktarskåp, ramstorlek F17

Avsnitt som visas ↓

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

1) 24 V DC, 5 A 5) Lastdelning T1 Utgångsuttag -DC +DC Temperaturbrytare 88 89 106 104 105 6) Säkringar till styrtransformator (2 eller 4). Se säkringstabeller för artikelnummer

2) Manuell motorstartare 7) SMPS-säkring. Se säkringstabeller för artikelnummer

3) 30 A-säkring Skyddade strömplintar 8) Säkringar för manuell motorstyrning (3 eller 6). Se säkringstabeller för artikelnummer

4) Anslutningspunkt till filter 9) Ledningssäkring, F1- och F2-ram (3 stycken). Se säkringstabeller för artikelnummer R S T 10) 30 A-säkring Skyddade säkringar L1 L2 L3

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Bild 4.32: Växelriktarskåp, ramstorlek F17

Avsnitt som visas ↓

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

1) Extern temperaturövervakning 6) Motor

2) AUX-relä U V W 01 02 03 96 97 98 04 05 06 SP T2 T3

3) NAMUR 7) NAMUR-säkring. Se säkringstabeller för artikelnummer

4) AUX-fläkt 8) Fläktsäkringar. Se säkringstabeller för artikelnummer 100 101 102 103 9) SMPS-säkringar. Se säkringstabeller för artikelnummer L1 L2 L1 L2

5) Broms

-R +R 81 82

4.6.2 Jordning

Följande grundläggande punkter måste beaktas vid installation av en frekvensomformare, så att elektromagnetisk anpassning (EMC) uppnås.

• Skyddsjordning: Observera att frekvensomformaren har hög läckström och av säkerhetsskäl måste jordas enligt gällande bestämmelser. Följ lokala säkerhetsföreskrifter.

• Högfrekvensjordning: Se till att anslutningarna till jord är så korta som möjligt.

Anslut de olika jordningssystemen med minsta möjliga ledarimpedans. Låg ledarimpedans uppnås genom användning av korta ledare med stor mantelyta. Enhetens metallchassi monteras på skåpets bakstycke med lägsta möjliga HF-impedans. På detta sätt undviker du olika högfrekvensspänningar i de olika enheterna samt minskar risken för störande radioströmmar i anslutningskablarna mellan enheterna. Radiostörningen begränsas. Låg högfrekvensimpedans uppnås genom att använda enheternas fästskruvar som högfrekvensanslutningar till bakstycket. Isoleringsfärg och liknande måste avlägsnas från fästpunkterna.

4.6.3 Extra skydd (RCD)

Jordfelsbrytare, förstärkt jordning eller jordning kan användas som extra skydd under förutsättning att detta utförs så att lokala säkerhetsföreskrifter uppfylls.

Om jordfel uppstår kan detta orsaka en likströmskomponent i felströmmen.

Jordfelsbrytare som används måste uppfylla lokala föreskrifter. Den måste vara avsedd för trefasutrustning med brygglikriktare och kortvarig läckström vid start.

Se även avsnittet

Speciella förhållanden

i produkthandboken.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.6.4 RFI-switch

Nätförsörjning isolerad från jord

Om frekvensomformaren matas med nätspänning från ett isolerat nät (IT-nät, flytande delta eller jordat delta) eller TT/TN-S-nät med jordad gren, bör

RFI-switchen ställas i läget OFF IEC 364-3. Om optimal EMC-prestanda behövs, om parallellkopplade motorer ansluts eller om motorkabellängden överskrider 25 m, bör ställas i läget

RFI Filter

par. 14-50

Inte tillgängligt för 525-600/690 V frekvensomformare i ramstorlekar D, E och F. Om omformarens interna RFI-kapacitanser (filterkondensatorerna), som normalt är inkopplade mellan chassit och mellankretsen, är i läget AV, är dessa bortkopplade för att det inte ska uppstå skador på mellankretsen och för att minska jordströmmen (enligt IEC 61800-3). Observera även tillämpningsnoteringen nätströmselektronik (IEC 61557-8).

[ON].

via par. 14-50

4.6.5 Moment

När de elektriska anslutningarna ska dras åt är det väldigt viktigt att dra åt med rätt vridmoment. För lågt eller för högt moment kan resultera i dålig elektrisk anslutning. Använd en momentnyckel för att säkerställa att rätt moment används.

RFI Filter

på frekvensomformaren och par. 14-50

VLT på IT-nät , MN.90.CX.02

RFI Filter

på filtret. Om du vill ha mer information, se

. Det är viktigt att använda isolationsvakter som kan användas tillsammans med

Bild 4.33: Använd alltid en momentnyckel för att dra åt bultarna.

Ramstorlek Plint Moment Bultdimension

D Nät

Motor Lastdelning Broms

E Nät

Motor Lastdelning Broms 8,5-20,5 Nm M8

F Nät

Motor Lastdelning Broms Regen

Tabell 4.2: Moment för plintar

19-40 Nm M10

8,5-20,5 Nm M8

19-40 Nm M10

19-40 Nm 8,5-20,5 Nm 8,5-20,5 Nm

M10 M8 M8

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.6.6 Skärmade kablar

Det är viktigt att skärmade (screened/armoured cable) kablar ansluts på rätt sätt för att säkerställa hög EMC-immunitet och låga emissioner.

Anslutningen kan göras antingen med packboxar eller klämmor:

• EMC-packboxar: Vanliga packboxar kan användas för att säkerställa en optimal EMC-anslutning.

• EMC-kabelklämma: Klämmor som underlättar anslutningen levereras med frekvensomformaren.

4.6.7 Motorkabel

Motorn måste anslutas till plintarna U/T1/96, V/T2/97, W/T3/98 som sitter längst till höger på enheten. Jord till plint 99. Alla typer av trefasiga, asynkrona standardmotorer kan användas tillsammans med en frekvensomformarenhet. Fabriksprogrammeringen är gjord för medurs motorrotation (framåt) med följande anslutningar från frekvensomformarens utgång:

Plintnummer Funktion 96, 97, 98, 99 Nät U/T1, V/T2, W/T3

Jord

• Plint U/T1/96 ansluten till U-fasen

• Plint V/T2/97 ansluten till V-fasen

• Plint W/T3/98 ansluten till W-fasen

Du kan ändra rotationsriktningen genom att skifta två av faserna i motorkabeln eller ändra i inställningarna på par. 4-10 Motorrotationskontroll kan utföras med par. 1-28

F-ram Krav

Kvantiteterna på motorfaskabeln ska vara 2, 4, 6 eller 8 (multipler av 2, 1 kabel får inte användas) för att erhålla samma antal ledare kopplade till båda växelriktarnas modulplintar. Det krävs att kablarna ska vara lika långa mellan växelriktarens modulplintar och den första gemensamma punkten på en fas, med en maginal på 10 %. Den rekommenderade gemensamma punkten är motorplintarna.

Motorrotationskontroll

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

och genom att följa stegen som visas i displayen.

Motor Speed Direction

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Krav för utgångskopplingsboxen: Längden, minimum 2,5 meter, och kvantiteten på kablarna måsta vara lika från varje växelriktarmodul till den gemensamma plinten i kopplingsboxen.

OBS!

Rådfråga fabriken eller dokumentationen om vilka krav som gäller vid eftermontering av ojämnt antal ledare per fas, eller använd topp/ botten-ingången på apparatskåpets samlingsskena. Se instruktion 177R0097.

4.6.8 Bromskabel Frekvensomformare med fabriksinstallerade bromschoppertillval

(Endast standard om bokstav B i position 18 på typkoden).

Anslutningskabeln ska vara skärmad och maxlängden från frekvensomformaren till DC-skenan är 25 meter.

Plintnummer Funktion 81, 82 Bromsmotståndsplintar

Kabeln för bromsmotståndet ska vara skärmad. Skärmen förbinds med den ledande bakre plåten på frekvensomformaren och till bromsmotståndets metallchassi med hjälp av kabelklämmor. Bromskabelns ledararea dimensioneras efter bromsmomentet. Om du vill ha ytterligare information om säker installation läser du

och

MI.90.FX.YY

Krav för F-ram

Bromsmotståndet måste anslutas till bromsplintarna i varje likriktarmodul.

MI.50.SX.YY.

Tänk på att spänningen på plintarna kan uppgå till 790 V DC beroende på nätspänningen.

bromsinstruktionerna

4.6.9 Temperaturbrytare för bromsmotstånd

Ramstorlek D-E-F

Åtdragningsmoment: 0,5-0,6 Nm Skruvdimension: M3

Denna ingång kan användas för att övervaka temperaturen i ett externt anslutet bromsmotstånd. Om anslutningen mellan 104 och 106 tas bort kommer frekvensomformaren att trippa med varning/larm 27 "BromsIGBT". En KLIXON-switch måste installeras med funktionen "brytande kontakt" i serie med befintlig anslutning på antingen 106 eller 104. Anslutningen till denna plint måste vara dubbelt isolerad från högspänningen för att uppfylla PELV. Normalt stängd: 104-106 (fabriksinstallerad bygel).

Plintnummer Funktion 106, 104, 105 Temperaturbrytare för bromsmotstånd.

Om temperaturen i bromsmotståndet blir för hög och termokontakten löser ut, avbryter frekvensomformaren bromsoperationen. Motorn påbörjar utrullningen.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.6.10 Lastdelning

Plintnummer Funktion 88, 89 Lastdelning

Anslutningskabeln ska vara skärmad och maxlängden från frekvensomformaren till DC-skenan är 25 meter. Lastdelning innebär att flera frekvensomformares DC-mellankretsar kan sammankopplas.

Observera att det kan förekomma spänningar på upp till 1099 V DC på plintarna. Lastdelning kräver extra utrustning och säkerhetsbeaktanden. Ytterligare information finns i instruktionerna för lastdelning, MI.

50.NX.YY.

Observera att frånslagning av nätströmmen kanske inte isolerar frekvensomformaren på grund av likströmsanslutningen

4.6.11 Nätanslutning

Motorn måste anslutas till plintarna 91, 92 och 93 som sitter längst till vänster på enheten. Jorden ansluts till plinten till höger om plint 93.

Plintnummer Funktion 91, 92, 93 94

OBS!

Kontrollera typskylten för att säkerställa att frekvensomformarens nätspänning överensstämmer med lokal elförsörjning.

Säkerställ att elförsörjningen är tillräcklig för frekvensomformaren.

Om enheten saknar inbyggda säkringar ska du säkerställa att de säkringar som används har rätt klassificering.

Nät R/L1, S/L2, T/L3 Jord

4.6.12 Extern fläkt

Ramstorlek D-E-F

Om frekvensomformaren försörjs med likström eller om en fläkt måste köras oberoende av elförsörjning kan extern nätförsörjning användas. Anslutningen görs till effektkortet.

Plintnummer Funktion 100, 101 102, 103

Anslutningen som finns på effektkortet erbjuder en anslutning för nätspänning för kylfläktar. Fläktarna ansluts på fabriken och får ström från en gemensam växelströmsledning (byglar mellan 100-102 och 101-103). Om extern strömförsörjning behövs tas byglarna bort och försörjningen ansluts till plintarna 100 och 101. En 5 A-säkring bör användas för skydd. I UL-tillämpningar bör denna vara en LittleFuse KLK-5 eller liknande.

Hjälpförsörjning S, T Intern försörjning S, T

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.6.13 El- och styrkabeldragning för oskärmade kablar

Inducerad spänning! Dra separata motorkablar från olika frekvensomformare. Inducerad spänning från utgående motorkablar som löper tillsammans kan kan ladda utrustningskondensatorer även om utrustningen är avstängd och låst. Om kablarna inte leds i separat kan det orsaka dödsfall eller livshotande skador.

Led frekvensomformarens ingående ström, motorkablar och styrkablar i tre separata metallrör eller kabelrör för bättre frekvensljudsisolering. Om ström-, motor- och styrkablar inte isoleras kan resultatet bli sämre styrning och sämre utrustningsprestanda.

Eftersom strömkabeldragningen ger ifrån sig högfrekventa elektriska pulser är det viktigt att den ingående strömmen och motorströmmen dras i separata rör. Om den ingående strömdragningen leds i samma rör som motorkablarna kan dessa pulser leda elektrisk ljud tillbaka till byggnadens elnät. Styrkablarna ska alltid hållas isolerad från högspänningskablarna. När skärmade kablar inte används måste åtminstone tre separata rör anslutas till paneltillvalet (se bilden nedan).

• Ledningsdragning till kapsling

• Ledningsdragning från kapsling till motorn

•Styrkablar

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.6.14 Säkringar

Skydd för förgreningsenhet:

För att skydda installationen mot el- och brandfara måste alla förgreningsenheter i en installation, ett ställverk, maskiner osv. skyddas mot kortslutning och överström i enlighet med nationella/internationella bestämmelser.

Kortslutningsskydd:

Frekvensomformaren måste skyddas mot kortslutning för att undvika elektrisk faror eller brandrisk. Danfoss rekommenderar att säkringarna som anges i följande tabeller används för att skydda servicepersonal och utrustning i händelse av ett internt likströmsfel i frekvensomformaren. Frekvensomformaren ger fullständigt kortslutningsskydd i händelse av en kortslutning på motorutgången.

Skydd mot överström

Upprätta överbelastningsskydd för att undvika brandfara på grund av överhettning av kablarna i installationen. Frekvensomformaren är försedd med ett inbyggt skydd mot överström som kan användas för skydd mot överström uppströms (dock ej UL-tillämpningar). Se par. F-43 kan säkringar och överspänningsskydd användas för att skydda installationen mot överström. Överströmsskydd måste alltid upprättas i enlighet med nationella bestämmelser.

Om UL-kraven inte är nödvändiga

Om UL/cUL-kraven inte behöver uppfyllas rekommenderar vi följande säkringar, som garanterar att kraven i EN50178 uppfylls:

P160 - P250 380 - 480 V type gG P315 - P450 380 - 480 V typ gR

Current Limit

. Dessutom

UL-kompatibilitet

380-480 V, ramstorlekar D, E och F

Enheten är lämplig att använda på en krets som har kapacitet att leverera högst 100 000 RMS symmetriska ampere, 240 V eller 480 V, eller 500 V, eller 600 V beroende på frekvensomformarens spänningsmärkning Med korrekt säkring är frekvensomformarens SCCR (Short Circuit Current Rating) 100 000 Arms.

Stor-

lek/Typ

P160 FWH-

P200 FWH-

P250 FWH-

Tabell 4.3: Ramstorlek D, nätsäkringar, 380-480 V

Storlek/Typ Bussmann PN* Klassificering Ferraz Siba P315 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P450 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tabell 4.4: Ramstorlek E, nätsäkringar, 380-480 V

Storlek/Typ Bussmann PN* Klassificering Siba Internt Bussmann-tillval P500 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P560 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P630 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P710 170M7082 2000 A, 700 V 20 695 32.2000 170M7082

Bussmann

E1958

JFHR2**

400

500

600

Bussmann

E4273

T/JDDZ**

JJS400 JJS500 JJS600

SIBA

E180276

JFHR2

2061032.40 L50S-400 A50-P400 NOS-

2061032.50 L50S-500 A50-P500 NOS-

2062032.63 L50S-600 A50-P600 NOS-

LittelFuse

E71611

JFHR2**

Ferraz-

Shawmut

E60314

JFHR2**

Bussmann

E4274

H/JDDZ**

400

500

600

Bussmann

E125085

JFHR2*

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Internt

tillval

Bussmann

Tabell 4.5: Ramstorlek E, nätsäkringar,, 380-480 V

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Storlek/Typ Bussmann PN* Klassificering Siba P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M8611 1100 A, 1000 V 20 781 32.1000 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M6467 1400 A, 700 V 20 681 32.1400

Tabell 4.6: Ramstorlek F, Växelriktarmodul likströmslänksäkringar, 380-480 V

*170M-säkringar från Bussmann använder den visuella indikatorn -/80. Säkringar med indikator -TN/80 Type T, -/110 eller TN/110 Type T av samma storlek och ampere kan användas för externt bruk **Alla listade säkringar med minimum 500 V UL och motsvarande strömdata kan användas för att uppfylla UL-kraven.

Kompletrande säkringar

Ramstorlek Bussmann PN* Klassificering

D, E och F KTK-4 4 A, 600 V

Tabell 4.7: SMPS-säkring

Storlek/Typ Bussmann PN* LittelFuse Klassificering P160-P315, 380-480 V KTK-4 4 A, 600 V P355-P710, 380-480 V KLK-15 15A, 600 V

Tabell 4.8: Fläktsäkringar

Storlek/Typ Bussmann PN* Klassificering Alternativa säkringar P500-P710, 380-480 V 2,5-4,0 A LPJ-6 SP eller SPI 6 A, 600 V Alla listade av klass J Dual

Element, tidsfördröjning, 6A

P500-P710, 380-480 V 4,0-6,3 A LPJ-10 SP eller SPI 10 A, 600 V Alla listade av klass J Dual

Element, tidsfördröjning, 10

P500-P710, 380-480 V 6,3 - 10 A LPJ-15 SP eller SPI 15 A, 600 V Alla listade av klass J Dual

Element, tidsfördröjning, 15

P500-P710, 380-480 V 10 - 16 A LPJ-25 SP eller SPI 25 A, 600 V Alla listade av klass J Dual

Element, tidsfördröjning, 25

Tabell 4.9: Manuell motorstartare, kontrollsäkring

Ramstorlek Bussmann PN* Klassificering Alternativa säkringar F LPJ-30 SP eller SPI 30 A, 600 V Alla listade av klass J Dual Element,

tidsfördröjning, 30 A

Tabell 4.10: 30 A-säkring Skyddade plintsäkring

Ramstorlek Bussmann PN* Klassificering Alternativa säkringar D LP-CC-8/10 0,8 A, 600 V Alla listade klass CC, 0,8 A E LP-CC-1 1/2 1,5 A, 600 V Alla listade klass CC, 1,5 A F LPJ-6 SP eller SPI 6 A, 600 V Alla listade av klass J Dual Element,

Tabell 4.11: Säkring för styrtransformator

Ramstorlek Bussmann PN* Klassificering F GMC-800MA 800 mA, 250 V

Tabell 4.12: NAMUR-säkring

Ramstorlek Bussmann PN* Klassificering Alternativa säkringar F LP-CC-6 6 A, 600 V Alla listade klass CC, 6 A

Tabell 4.13: Säkring för säkerhetsreläspole med PILS-relä

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

tidsfördröjning, 6 A

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.6.15 Nätbrytare - Ramstorlek D, E och F

Ramstorlek Effekt och spänning Modell

D P160-P250 380-480 V OT400U12-91 E P315 380-480V ABB OETL-NF600A E P355-P450 380-480 V ABB OETL-NF800A F P500 380-480V Merlin Gerin NPJF36000S12AAYP F P560-P710 380-480V Merlin Gerin NRK36000S20AAYP

4.6.16 F-ram brytare

Ramstorlek Effekt och spänning Modell

F P500 380-480V Merlin Gerin NPJF36120U31AABSCYP F P560-P710 380-480V Merlin Gerin NRJF36200U31AABSCYP

4.6.17 F-ram Nätkontaktorer

Ramstorlek Effekt och spänning Modell

F P500-P560 380-480 V Eaton XTCE650N22A F P 630-P710 380-480 V Eaton XTCEC14P22B

4.6.18 Motorisolering

För motorkabellängder ≤ den maximala kabellängden som listas i tabellen Allmänna specifikationer rekommenderas följande motorisoleringsmärkdata eftersom toppspänningen kan vara upp till dubbel så stor som mellankretsspänningen, 2,8 gånger högre än nätspänningen på grund av transmissionseffekter i motorkabeln. Om en motor har lägre isoleringsmärkdata rekommenderar vi användning av du-/dt- eller sinusvågfilter.

Nominell nätspänning Motorisolering UN ≤ 420 V Standard ULL = 1300 V 420 V < U

≤ 500 V Förstärkt ULL = 1600 V

4.6.19 Lagerströmmar i motorn

Det rekommenderas i allmänhet att motorer på 110 kW eller högre som drivs med variabla frekvensomformare ska ha NDE (Non-Drive End) isolerade lager installerade som eliminerar lagerströmmar i motorn på grund av motorns fysiska storlek. För att minimera lager- och axelströmmar på DE (Drive End) krävs riktig jordning av frekvensomformaren, motorn, drivmaskinen och motorn till drivmaskinen. Även om fel på grund av lagerströmmar är ovanliga och väldigt beroende på många olika saker rekommenderar vi ändå att följande strategier används:

Standardstrategier för störningsminskning:

1. Använd isolerade lager

2. Tillämpa ordentliga installationsprocedurer

Säkerställ att motorn och belastningsmotorn är justerade

Följ noggrant installationsråden från EMC

Förstärk PE så att den höga frekvensimpedansen är lägre i PE än ingångseffekten

Se till att det finns en bra högfrekvensanslutning mellan motorn och frekvensomformaren, till exempel en skärmad kabel som har 360° anslutning i motorn och frekvensomformaren.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Se till att impedansen från frekvensomformaren till jord är lägre än maskinens jordningsimpedans. Detta kan vara svårt för pumpar. Skapa en direkt jordanslutning mellan motorn och belastningsmotorn.

3. Använd ledande smörjmedel

4. Försök att säkerställa att nätspänningen är balanserad till jord. Dett kan vara svårt för IT-, TT-, TN-CS- eller jordade system

5. Använd ett isolerat lager enligt det som rekommenderas av motortillverkaren. Obs! Motorer från kända tillverkare har dessa normalt monterade som standard i motorer av denna storlek.

Om det är nödvändigt och efter konsultation med Danfoss:

6. Sänk IGBT-switchfrekvensen

7. Ändra växelriktarens vågform, 60° AVM vs. SFAVM

8. Installera ett axeljordningssystem eller använd en isolerande koppling mellan motor och belastning

9. Använd minimiinställningarna om möjligt

10. Använd dU/dt- eller sinusfilter

4.6.20 Styrkabelframdragning

Koppla alla styrledningar till de avsedda styrkabelframdragningarna som visas i bilden. Kom ihåg att ansluta skärmarna på rätt sätt för att säkerställa optimal elektrisk immunitet.

Fältbussanslutning

Anslutningarna görs till de relevanta på styrkortet. Mer information finns i relevant fältbussinstruktion. Kabeln måste placeras i spåret inuti frekvensomformaren och bindas ned med andra styrledningar (se bilder).

Kabeldragning för styrkort för D11 Kabeldragning för styrkort för E7

4.6.21 Åtkomst till styrplintar

Alla plintar för styrkablarna sitter under LCP (både filtrets och frekvensomformarens LCP . De koms åt genom att öppna dörren på enheten.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.6.22 Elektrisk installation, styrplintar

Så här ansluter du kabeln till plinten:

1. Avlägsna 9-10 mm av isoleringen

Sätt i en skruvmejsel

3. Sätt i kabeln i det intilliggande runda hålet.

4. Ta bort skruvmejseln. Kabeln är nu monterad på plinten.

Så här tar du bort kabeln från plinten:

Sätt i en skruvmejsel

2. Dra ut kabeln.

Max. 0,4 x 2,5 mm

i det fyrkantiga hålet.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.7 Anslutningsexempel för styrning av motor med extern signalgivare

OBS!

inte

Följande exempel gäller bara frekvensomformarens styrkort (höger LCP),

filtrets.

4.7.1 Start/stopp

Plint 18 = par. 5-10 Plint 27 = par. 5-12

dard Utrullning, inverterad

Plint 37 = Säkerhetsstopp

Terminal 18 Digital Input

Terminal 27 Digital Input

)

4.7.2 Pulsstart/-stopp

Plint 18 = par. 5-10 Plint 27= par. 5-12

Terminal 18 Digital Input

Terminal 27 Digital Input

[8]

Start

[0]

Ingen funktion (Stan-

[9]

Pulsstart

[6]

Stopp, inverterat

Plint 37 = Säkerhetsstopp

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.7.3 Öka/minska varvtal

Plint 29/32 = Öka/minska varvtal:

Plint 18 = par. 5-10 dard)

Plint 27 = par. 5-12 [19]

Plint 29 = par. 5-13

Plint 32 = par. 5-14

Obs! Plint 29 endast i FC x02 (x=serietyp).

Terminal 18 Digital Input

Terminal 27 Digital Input

Terminal 29 Digital Input

Terminal 32 Digital Input

[9] Start (stan-

= Frysreferens

Öka varvtal [21]

Minska varvtal [22]

4.7.4 Potentiometerreferens

Spänningsreferens via en potentiometer:

Referenskälla 1 = [1]

Plint 53, låg spänning = 0 Volt

Plint 53, hög spänning = 10 Volt

Plint 53, lågt ref./återkopplingsvärde = 0 varv/minut

Plint 53, högt ref./återkopplingsvärde = 1500 varv/minut

Brytare S201 = OFF (U)

Analog ingång 53

(standard)

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.8 Elektrisk installation - ytterligare information

4.8.1 Elinstallation, Styrkablar

Bild 4.34: Diagram som visar alla elektriska plintar utan tillval. 1: Anslutning till filter Plint 37 är den ingång som ska användas för säkerhetsstoppet. Information om installationen av säkerhetsstopp finns i avsnittet

av säkerhetsstopp

stopp.

Mycket långa styrkablar och analoga signaler kan i sällsynta fall och beroende på installation resultera i 50/60 Hz brumloopar på grund av störningar från nätkablar.

Om detta inträffar kan det bli nödvändigt att bryta skärmen eller sätta en 100 nF-kondensator mellan skärmen och chassit.

De digitala och analoga in- och utgångarna måste anslutas separat till enhetens (både filter och frekvensomformare) gemensamma ingångar (plint 20, 55, 39) för att undvika att jordströmmar från de båda grupperna påverkar andra grupper. Exempelvis kan inkoppling av den digitala ingången störa den analoga ingångssignalen.

i frekvenskonverterarens Design Guide. Mer information finns i avsnitten Säkerhetsstopp och Installation av säkerhets-

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Installation

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

Ingångspolaritet på styrplintar

OBS!

För att uppfylla bestämmelser för EMC-emission rekommenderas användning av skärmade kablar. Om en oskärmad kabel används se avsnittet

Effekt- och styrkablar för oskärmade kablar

för att förbättra EMC-prestanda.

. Om oskärmade styrkablar används rekommenderas det att använda ferritkärnor

Anslut ledningarna som beskrivs i driftinstruktionerna för frekvensomformaren. Kom ihåg att ansluta skärmarna på rätt sätt för att säkerställa optimal elektrisk immunitet.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.8.2 Brytare S201, S202 och S801

Brytare S201 (A53) och S202 (A54) används för att välja en ström- (0-20 mA) eller spänningskonfiguration (-10 till 10 V) för respektive analog ingångsplint, 53 och 54.

Brytare S801 (BUS TER.) kan användas för att aktivera avslutning på RS-485-porten (plint 68 och 69).

Se ritningen

Standardinställning:

Diagram som visar alla elektriska plintar

S201 (A53) = OFF (spänningsingång)

S202 (A54) = OFF (spänningsingång)

S801 (Bussavslutning) = OFF

OBS!

När funktionen på S201, S202 eller S801 ändras ska du vara försiktig att inte använda våld på switchlocket. Det rekommenderas att ta bort LCP-fästet (vaggan) när switcharna åtgärdas. Switcharna får inte åtgärdas när frekvensomformaren är strömsatt.

i avsnittet

Elektrisk installation

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.9 Slutgiltiga inställningar och testning

Följ de här stegen för att testa konfigurationen och kontrollera att frekvensomformaren fungerar.

Steg 1. Leta upp motorns märkskylt

OBS!

Motorn är antingen stjärn- (Y) eller deltakopplad (Δ). Denna information finns på motorns märkplåt.

Steg 2. Ange motorns märkplåtdata i denna parameterlista.

Du kommer åt den här listan genom att först trycka på [QUICK MENU] och sedan välja "Q2 Snabbinstallation".

Steg 3. Aktivera automatisk motoranpassning (AMA)

Genomföra en AMA garanterar optimal prestanda. AMA mäter värdena från motormodellens motsvarande diagram.

1. Anslut plint 37 till plint 12 (om plint 37 finns tillgänglig).

2. Anslut plint 27 till plint 12 eller ställ par. E-03

3. Aktivera AMA par. P-04

4. Välj mellan fullständig och reducerad AMA. Om ett sinusvågfilte har monteratsanslutits kör du bara reducerad AMA eller tar bort sinusvågfiltret under AMA proceduren.

5. Tryck på [OK]-knappen. Displayen visar "Tryck [Hand On] för att starta".

6. Tryck på [Hand on]. En förloppsindikator visar om AMA körs.

Stoppa AMA under drift

1. Tryck på [OFF] - frekvensomformaren går in i larmläge och displayen visar att AMA avslutades av användaren.

Lyckad AMA

1. Displayen visar "Tryck [OK] för att slutföra AMA".

2. Tryck på [OK] för att avsluta AMA.

Auto Tune

Terminal 27 Digital Input

1. Par. P-07 Par. P-02

2. Par. F-05

3. Par. F-04

4. Par. P-03

5. Par. P-06

på "Ingen funktion" (par. E-03

Motor Power [kW] Motor Power [HP] Motor Rated Voltage Base Frequency Motor Current Base Speed

Terminal 27 Digital Input

[0])

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

Misslyckad AMA

1. Frekvensomformaren går in i larmläge. Du hittar en beskrivning av larmet i kapitlet

2. "Rapportvärde" i [Alarm Log] visar den senaste mätsekvensen som utfördes av AMA, innan frekvensomformaren gick in i larmläge. Detta nummer tillsammans med beskrivningen av larmet hjälper dig vid felsökningen. Om du kontaktar Danfoss Service, var noga med att ange nummer och larmbeskrivning.

OBS!

En misslyckad AMA orsakas ofta av felaktigt data från motormärkskylten eller för stor skillnad mellan motoreffektstorleken och frekvensomformarens effektstorlek.

Varningar och larm

Steg 4. Ställ in varvtalsgräns och ramp-

Par. F-52 Par. F-53

Tabell 4.14: Ställ in önskade gränser för varvtal och ramptid.

Par. F-18

Low Limit [Hz]

Par. F-17

High Limit [Hz]

Par. F-07 Par. F-08

Minimum Reference Maximum Reference

Motor Speed Low Limit [RPM]

Motor Speed High Limit [RPM]

Accel Time 1 Decel Time 1

eller par. F-16

eller par. F-15

Motor Speed

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 4 Så här installerar du

4.10 Ytterligare anslutningar

4.10.1 Mekanisk bromsstyrning

I krananordningar behöver man kunna styra en elektromekanisk broms:

• Styr bromsen med hjälp av valfri reläutgång eller digital utgång (plint 27 eller 29).

• Utgången ska vara spänningslös så länge det råder sådana förhållanden att frekvensomformaren inte kan "hålla" motorn, exempelvis på grund av för stor belastning.

•Välj

• Bromsen kopplas ur om motorströmmen överstiger det förinställda värdet i par. B-20

• Bromsen kopplas in när utfrekvensen är mindre än den frekvens som anges i par. B-21

Om frekvensomformaren är i larmläge eller i en överspänningssituation kopplas den mekaniska bromsen omedelbart in.

4.10.2 Parallellkoppling av motorer

Frekvensomformaren kan styra flera parallellkopplade motorer. Motorernas sammanlagda strömförbrukning får inte överstiga frekvensomformarens nominella utström I

Styrning av mekanisk broms

Speed [Hz]

och bara om frekvensomformaren utför ett stoppkommando.

M,N

[32] i parameter 5-4* för tillämpningar med en elektromekanisk broms.

Release Brake Current

Activate Brake Speed [RPM]

eller par. B-22

Activate Brake

OBS!

Installationer med kablar anslutna i en gemensam koppling som visas i illustration nedan rekommenderas endast för korta kabellängder.

OBS!

När motorerna är parallellkopplade kan par. 1-29

tomatic Motor Adaptation (AMA)

OBS!

Frekvensomformarens elektroniska termiska relä (ETR) kan inte användas som motorskydd för de enskilda motorerna i system med parallellkopplade motorer. Installera ytterligare motorskydd, t.ex. termistorer, i varje motor eller individuella termiska reläer (brytare är inte lämpliga som skydd).

Problem kan uppstå vid start och vid låga varvtal (v/m) om motorstorlekarna skiljer sig mycket, eftersom små motorers relativt höga ohmska motstånd i statorn kräver högre spänning vid start och vid lågt antal varv/minut.

inte användas.

Au-

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här installerar du Handbok för VLT AQUA Low Harmonic Drive

4.10.3 Termiskt motorskydd

Det elektronisk-termiska reläet i frekvensomformaren har erhållit UL-godkännande för skydd av enstaka motorer, när parameter par. 1-90

Protection

För termiskt motorskydd är det också möjligt att använda tillvalet MCB112 PTC-termistorkort. Detta kort ger ATEX-certifikat för att skydda motorer i omgivningar med explosionsrisk, zon 1/21 och 2/22. Se

ställts in för

ETR -tripp

och par. 1-24

Motor Current

Design Guide

, ställts in efter den nominella motorströmmen (se motorns märkskylt).

om du vill ha ytterligare information.

Motor Thermal

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

5 Manövrering av Low Harmonic Drive

5.1 Sätt att manövrera

5.1.1 Manövreringssätt

Low Harmonic-frekvensomformare kan drivas på 2 sätt:

1. Grafisk lokal manöverpanel (GLCP)

2. RS-485 seriell kommunikation eller USB, båda för datoranslutning

5.1.2 Så styr du den grafiska LCP (GLCP)

Low Harmonic-frekvensomformaren är utrustad med två LCP:er, en på frekvensomformardelen (till höger) och en på den aktiva filterdelen (till vänster). Filtrets LCP fungerar på samma sätt som frekvensomformarens LCP. Varje LCP styr bara den enhet som den är ansluten till och de två LCP:erna kommunicerar inte med varandra.

OBS!

Det aktiva filtret ska vara i Auto-läge, dvs. knappen [Auto On] måste tryckas ned på filtrets LCP

Följande instruktioner gäller för GLCP (LCP 102).

GLCP är uppdelad i fyra funktionsgrupper:

1. Grafisk display med statusrader.

2. Menyknappar och indikeringslampor - lägesval, ändring av parametrar och växling mellan visningsfunktioner.

3. Navigationsknappar och indikeringslampor (lysdioder).

4. Manöverknappar och indikeringslampor (lysdioder).

Grafisk display:

LCD-displayen är bakgrundsbelyst med totalt 6 alfanumeriska rader. Alla data visas i LCP:n som kan visa upp till fem driftsvariabler i läget [Status]. I bilden nedan visas ett exempel på frekvensomformarens LCP. Filtrets LCP ser identisk ut men visar information relaterad till filterdriften.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

5 Manövrering av Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

Teckenrader i displayen:

a. Statusrad: Statusmeddelanden som visar ikoner och grafik.

b. Rad 1-2: Rader som visar driftdata och variabler som använ-

daren har definierat eller valt. Du kan lägga till maximalt en extra rad genom att trycka på [Status].

c. Statusrad: Statusmeddelanden som visar text.

Displayen delas upp i tre områden:

Övre del (a)

visar status i statusläge eller upp till 2 variabler i icke-statusläge och vid larm/varning.

Den aktiva menyn (vald som Aktiv meny i par. 0-10) visas. Vid programmering i en annan meny än den aktiva menyn, visas numret för den meny som programmeras till höger inom parentes.

Mittendelen (b)

visar upp till 5 variabler och tillhörande enhet, oberoende av status. (I händelse av larm/varning visas varningen i stället för variabeln.)

Du kan växla mellan tre statusavläsningsskärmar genom att trycka på [Status]-knappen. Driftvariabler med olika format visas i de olika statusskärmarna - se nedan.

Flera värden eller mätvärden kan länkas till var och en av de visade driftvariablerna. Värden/mätvärdena som visas kan definieras via parametrarna 0-20, 0-21, 0-22, 0-23 och 0-24 som du kommer åt via [QUICK MENU], "Q3 Funktionsinställningar", "Q3-1 Allmänna inställningar", "Q3-11 Visningsinställningar".

Varje avläsningsparameter som väljs i par. 0-20 till 0-24 har en egen skala och egna siffror efter ett eventuellt decimalkomma. Om en parameter har ett större numeriskt värde leder det till att färre decimaler visas. Ex.: Aktuell avläsning: 5,25 A; 15,2 A 105 A.

Statusdisplay I

Denna avläsningsstatus är standard efter start eller initiering. Använd [INFO] för att få information om mätvärdenas länkar till de visade driftvariablerna (1.1, 1.2, 1.3, 2 och 3). Se driftvariablerna som visas på displayen i den här bilden. 1,1, 1,2 och 1,3 visas i liten storlek. 2 och 3 visas i medelstor storlek.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

Statusdisplay II

Se driftvariablerna (1,1, 1,2, 1,3 och 2) som visas på displayen i den här bilden. I exemplet har Varvtal, Motorström, Motoreffekt och Frekvens valts som variabler på första och andra raden. 1,1, 1,2 och 1,3 visas i liten storlek. 2 visas i stor storlek.

Statusdisplay III:

Den här skärmen visar händelse och åtgärd från Smart Logic Control. Mer information finns i avsnittet

Smart Logic Control

OBS!

Statusdisplay III finns inte på filtrets LCP

Nedre delen

visar alltid frekvensomformarens statusläge.

Justering av displaykontrast

Tryck på [status] och [▲] för att göra displayen mörkare Tryck på [status] och [▼] för att göra displayen ljusare

Indikeringslampor (dioder):

Om vissa gränsvärden överskrids tänds larm- och/eller varningslampan. En status- och larmtext visas på kontrollpanelen. På-lampan lyser när ström matas till frekvensomformaren via nätspänning, en DC-bussanslutning eller en extern 24 V-försörjning. Samtidigt tänds bakgrundsbelysningen.

• Grön lysdiod/On: Styrsektionen är igång.

• Gul lysdiod/Warn.: Anger en varning.

• Blinkande röd lysdiod/Alarm: Anger ett larm.

Wam.

Alarm

0 1

. 4 4 0 P B 0 3 1

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

5 Manövrering av Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

GLCP-knapar Menyknappar

Menyknapparna är uppdelade i funktionsområden. Knapparna under displayen och indikeringslamporna används för parameterinställning, inklusive val av visningsläge vid normal drift.

[Status]

Indikerar status för frekvensomformaren (och/eller motorn) eller filtret. På frekvensomformarens LCP kan 3 olika avläsningar väljas genom att [Status]knappen trycks ned: Avläsning med 5 rader, avläsning med 4 rader eller Smart Logic Control. Smart Logic Control finns inte för filtret. Använd [Status] för att välja visningsläge och för att ändra tillbaka till displayläge från antingen snabbinstallations-, huvudmeny- eller larmläget. Använd också knappen [Status] för att växla mellan enkelt och dubbelt avläsningsläge.

[Quick Menu] Möjliggör snabb inställning av frekvensomformaren eller filtret De vanligaste funktionerna kan programmeras här.

[Quick Menu] består av:

-Q1: Personlig meny

-Q2: Quick Setup

- Q3: Funktionsinställningar (endast frekvensomformarens LCP)

- Q5: Gjorda ändringar

- Q6: Loggning

Funktionsmenyn ger en snabb och enkel åtkomst till alla parametrar som krävs för större delen av vatten- och spillvattentillämpningar, inklusive variabelt moment, konstant moment, pumpar, doseringspumpar, brandpumpar, tryckstegringspump, blandarpumpar, blåspumpar samt andra pump- och fläkttillämpningar. Bland andra funktioner, har den också parametrar för att välja vilka variablar som ska visas på LCP, till exempel digitalt förinställda hastigheter, skalning av analoga referenser, stängda slingzoner, multizontillämpningar och specifika funktioner som är relaterade till vatten- och spillvattentillämpningar.

Eftersom det aktiva filtret är en integrerad del av Low Harmonic-frekvensomformare behövs endast ett minimum av programmering. Filtrets LCP används huvudsakligen till att visa information om filterdriften, till exempel THD på spänning eller ström, korrigerad ström, injekterad ström eller Cos ϕ och Aktiv effektfaktor.

Det går att komma åt snabbmenyparametrarna direkt, om inte ett lösenord har skapats via par. 0-60, 0-61, 0-65 eller 0-66. Det går att växla direkt mellan Snabbmenyläge och Huvudmenyläge.

[Main Menu]

används för att programmera alla parametrar. Det går att komma åt huvudmenyparametrarna direkt, om inte ett lösenord har skapats via par. 0-60, 0-61, 0-65 eller 0-66. De flesta vatten- och tillämpningar är enklast att komma åt via Quick Menu, Quick Setup och Function Setup istället för att gå via huvudmenyparametrarna. Det går att växla direkt mellan huvudmenyläge och snabbmenyläge. Du kommer åt parameterkortkommandot genom att hålla ned [Main Menu]-knappen i tre sekunder. Parameterkortkommandot ger direkt tillgång till en parameter.

[Alarm Log]

visar en larmlista över de fem senaste larmen (numrerade A1-A5). Om du vill få ytterligare information om ett larm använder du pilknapparna för att gå till önskat larmnummer och trycker på [OK]. Information om frekvensomformarens eller filtrets tillstånd före larmläget visas.

[Back]

återgår till det föregående steget eller den föregående nivån i navigationsstrukturen.

[Cancel]

föregående ändring eller kommando annulleras, förutsatt att displayen inte har ändrats.

[Info]

visar information om ett kommando, en parameter eller en funktion i ett displayfönster. [Info] ger utförlig information när detta behövs. Avsluta infoläget genom att trycka på [Info], [Back] eller [Cancel].

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

Navigationsknappar

Använd de fyra navigationspilarna för att navigera mellan tillgängliga val i [Quick Menu], [Main Menu] och [Alarm log]. Använd knapparna för att flytta markören.

[OK]

används för att välja en parameter som markerats med markören och för att aktivera en parameterändring.

Manöverknappar

för lokal styrning finns nederst på manöverpanelen.

[Hand on]

aktiverar styrningen av frekvensomformaren via GLCP:n. [Hand On] startar även motorn, och nu kan du också mata in motorvarvtalsdata med hjälp av pilknapparna. Knappen kan väljas som

Följande styrsignaler fortsätter att vara aktiva när [Hand on] aktiveras:

• [Hand on] - [Off] - [Auto on]

• Reset-knapp

• Coasting stopp, inverterat (motorutrullning till stopp)

•Reversering

• Menyval, lsb - Menyval, msb

• Stoppkommando från seriell kommunikation

•Snabbstopp

•DC-broms

OBS!

Externa stoppsignaler som aktiveras via styrsignaler eller en seriell buss åsidosätter ett startkommando via LCP:n.

Aktiverad

[1] eller

Inaktiverad

[0] via parameter 0-40

[Hand on]-knapp på LCP

[Off]

stoppar den anslutna motorn (när den trycks ned på frekvensomformarens LCP) eller filtret (när den trycks ned på filtrets LCP). Knappen kan vara

Aktiverad

[1] eller

Inaktiverad

motorn stoppas genom att nätförsörjningen kopplas bort.

[Auto on]

möjliggör styrning av frekvensomformaren via styrplintarna och/eller via den seriella kommunikationen. När en startsignal aktiveras på styrplintarna och/ eller bussen startar frekvensomformaren. Knappen kan väljas som

[0] via parameter

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

0-41 [Off]-knapp på LCP

Aktiverad

. Om ingen extern stoppfunktion har valts och om knappen [Off] är inaktiv kan

[1] eller

Inaktiverad

[0] via parameter

0-42 [Auto on]-knapp på LCP

5 Manövrering av Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

OBS!

[Auto on] måste tryckas ned på filtrets LCP.

OBS!

En aktiv HAND-OFF-AUTO-signal via de digitala ingångarna har högre prioritet än manöverknapparna [Hand on] - [Auto on].

[Reset]

Aktiverad

[1] eller

används för att återställa frekvensomformaren eller filtret efter ett larm (tripp). Knappen kan vara

[Reset]-knapp på LCP

Parametergenvägen

kan utföras genom att [Main Menu]-knappen hålls ned i 3 sekunder. Parameterkortkommandot ger direkt tillgång till en parameter.

Inaktiverad

5.1.3 Ändra data

1. Tryck på [Quick Menu]- eller [Main Menu]-knappen.

Använd knapparna [

3. Tryck på [OK].

Använd [

5. Tryck på [OK].

Använd knapparna [

Markören visar den siffra som valts för ändring. [

7. Tryck på [Cancel]-knappen för att avbryta ändringen eller på [OK]-knappen för att acceptera ändringen och ange ny inställning.

] och [▼] för att hitta den parameter som ska redigeras.

▲

] och [▼] för att hitta den parametergrupp som ska redigeras.

▲

] och [▼] för att välja korrekt parameterinställning. Det går också att flytta till siffror inom ett tal med hjälp av pilarna .

▲

]-knappen ökar värdet, [▼]-knappen minskar värdet.

▲

[0] via parameter

0-43

5.1.4 Ändra ett textvärde

Om den valda parametern innehåller ett textvärde ändrar du textvärdet genom att trycka på navigationsknapparna upp/ned. Upp-knappen ökar värdet, och ned-knappen minskar värdet. Placera markören på det värde som ska sparas och tryck på [OK].

Bild 5.1: Displayexempel.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

5.1.5 Ändra en grupp av numeriska datavärden

Om den valda parametern innehåller ett numeriskt datavärde kan du ändra det valda värdet med navigationsknapparna [◄] och [►] och upp/

ned-knapparna [ att flytta markören.

Använd navigationsknapparna upp/ned för att ändra datavärdet. Uppknappen ökar datavärdet, och ned-knappen minskar det. Placera markören på det värde som ska sparas och tryck på [OK].

] [▼]. Använd navigationsknapparna [◄] och [►] för

▲

Bild 5.2: Displayexempel.

Bild 5.3: Displayexempel.

5.1.6 Ändra datavärde,, stegvis

I vissa parametrar kan du välja att ändra datavärdet steglöst eller stegvis. Detta gäller par. 1-20 par. 1-23 Parametrarna ändras både som en grupp av numeriska datavärden och steglöst som numeriska datavärden.

Motorfrekvens

Motoreffekt [kW]

, par. 1-22

Motorspänning

och

5.1.7 Avläsning och programmering av Indexerade parametrar

Parametrarna indexeras när de placeras i en rullande stack. Par. 15-30 sknapparna upp/ned för att bläddra genom loggvärdena.

Använd par. 3-10 Välj parametern, tryck på [OK] och använd navigeringsknapparna upp/ned för att bläddra genom de indexerade värdena. Du ändrar parametervärdet genom att välja det indexerade värdet och trycka på [OK]. Ändra värdet genom att använda knapparna upp/ned. Tryck på [OK] för att godkänna den nya inställningen. Tryck på [Cancel] för att avbryta. Tryck på [Back] för att lämna parametern.

Fellogg: Felkod

Förinställd referens

tillpar. 15-32

som ett exempel:

Fellogg: tid

innehåller en fellogg som kan avläsas. Välj en parameter, tryck på [OK] och använd navigering-

5.1.8 Tips och råd

* I de flesta vatten- och spillvattentillämpningar ger Quick Menu, Quick Set-up och Function Set-up en enkel och snabb åtkomst

till alla parametrar som krävs. * Att utföra en AMA, när möjlighet ges, garanterar bästa axelprestanda * Displayens kontrast kan justeras genom att trycka på [Status] och [▲] för mörkare eller genom att trycka på [Status] och [▼]

för ljusare display. * Under [Quick Menu] och [Changes Made] visas alla parametrar som har ändrats från fabriksinställningen * Tryck och håll ned [Main Menu]-knappen i 3 sekunder för att komma åt valfri parameter * I servicesyfte rekommenderas det att alla parametrar kopieras till LCP:n, se parameter 0-50 för ytterligare information

Tabell 5.1: Tips och råd

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

5 Manövrering av Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

5.1.9 Snabböverföring av parameterinställningar med GLCP

När inställningen av en frekvensomformare är slutförd bör du lagra parameterinställningarna i GLCP eller på en dator med konfigurationsprogrammet MCT 10 .

Stoppa motorn innan du utför de här åtgärderna.

Datalagring i LCP:

1. Gå till par. 0-50

2. Tryck på [OK]

3. Välj ”Alla till LCP”

4. Tryck på [OK]

Alla parameterinställningar sparas nu i GLCP som förloppsindikatorn visar. När den når 100 % trycker du på [OK].

GLCP kan nu anslutas till en annan frekvensomformare, och parameterinställningarna kan kopieras till den frekvensomformaren.

Dataöverföring från LCP till frekvensomformare:

1. Gå till par. 0-50

2. Tryck på [OK]

3. Välj ”Alla från LCP”

4. Tryck på [OK]

Parameterinställningarna som lagrats i GLCP:n överförs nu till frekvensomformaren, som förloppsindikatorn visar. När den når 100 % trycker du på [OK].

LCP-kopiering

5.1.10 Initiering till Fabriksinställningar

Det finns två sätt att initiera frekvensomformaren till standard: Rekommenderad initiering och manuell initiering. Observera att de har olika påverkan beroende på nedanstående beskrivning.

Rekommenderad initiering (via par. 14-22

1. Välj par. 14-22

2. Tryck på [OK]

3. Välj Återställning (på NLCP väljs 2)

4. Tryck på [OK]

5. Slå från strömmen till enheten och vänta tills displayen har stängts av.

6. Slå på strömmen och frekvensomformaren återställs. Observera att den första starten tar några sekunder extra

7. Tryck på [Reset].

Manuell initiering

Driftläge

OBS!

Parametrar som väljs i par. 0-25

Driftläge

)

Personlig meny

Par. 14-22 Par. 14-50 Par. O-30 Par. O-31 Par. 8-32 Par. 8-35 Par. O-36 Par. 8-37 Par. 15-00 Par. 15-20 Par. 15-30

, förblir som de är, med standardfabriksinställning.

Driftläge

initierar allt utom:

RFI-filter Protocol Address

FC-port, baudhast. Minimum Response Delay

Max Response Delay

Max Inter-Char Delay

Drifttimmar

Historiklogg: händelse

Fellogg: Felkod

tillpar. 15-05

tillpar. 15-32

Överspänningar

tillpar. 15-22

Fellogg: tid

Historiklogg: tid

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

OBS!

När manuell initieringåterställning utförs, återställs samtidigt inställningar för seriell kommunikation, RFI-filter och fellogg. Tar bort parametrar som valts i par. 0-25

Personlig meny

1. Bryt nätförsörjningen och vänta tills displayen slocknat.

2a. Tryck på [Status] - [Main Menu] - [OK] samtidigt som du startar GLCP-knappsatsen.

2b. Tryck på [Menu] medan du startar LCP 101, numerisk display

3. Släpp knapparna efter 5 sekunder

4. Frekvensomformaren är nu programmerad enligt fabriksinställningarna

Denna parameter initierar allt utom allt utom: Par. 15-00 Par. 15-03 Par. 15-04 Par. 15-05

Drifttimmar Power Up's Överhettningar Överspänningar

5.1.11 RS-485-bussanslutning

Både filterdelen och frekvensomformaren kan anslutas till en styrning (eller master) tillsammans med andra belastningar med hjälp av standardgränssnittet RS-485. Plint 68 är ansluten till P-signalen (TX+, RX+), medan plint 69 är ansluten till N-signalen (TX-, RX-).

Använd alltid parallella anslutningar för Low harmonic-frekvensomformare för att säkerställa att både filterdelen och frekvensomformardelen är anslutna.

För att undvika spänningsutjämningsströmmar i skärmen ska kabelns skärm förbindas till jord via plint 61, som är ansluten till ramen via en RC-länk.

Bild 5.4: Anslutningsexempel.

Bussavslutning

RS-485-bussen ska avslutas med ett motståndsnät i de båda slutpunkterna. Om frekvensomformaren är den första eller den sista enheten i RS-485slingan, anges switch S801 på styrkortet till ON. Mer information finns i avsnittet

Switcharna S201, S202 och S801

5.1.12 Ansluta en PC till frekvensomformaren

Om du vill styra frekvensomformaren från en PC installerar du konfigurationsprogrammet MCT 10. PC:n ansluts via en vanlig (värd/enhet) USB-kabel eller via RS-485-gränssnittet, som visas i avsnittet

övriga anslutningar.

OBS!

USB-anslutningen är galvaniskt isolerad från nätspänningen (PELV) och andra högspänningsplintar. USB-anslutningen ansluts till skyddsjorden på frekvensomformaren. Använd endast en isolerad laptop som PC-anslutning till USB-anslutningen på frekvensomformaren.

Design Guide, kapitel Installation > Installation av

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

5 Manövrering av Low Harmonic Drive Handbok för VLT AQUA Low Harmonic Drive

Bild 5.5: Mer information om styrkabelanslutningar finns i avsnittet

Styrplintar.

5.1.13 Programverktyg för PC

PC-baserat konfigurationsverktyg MCT 10

Alla frekvensomformare är utrustade med en seriell kommunikationsport. Danfoss tillhandahåller ett PC-verktyg för kommunikation mellan dator och frekvensomformare, konfigurationsprogrammet MCT 10. I avsnittet

MCT 10 konfigurationsprogramvara

MCT 10 är ett lättanvänt, interaktivt verktyg som används för att ställa in parametrar i våra frekvensomformare. Programvaran kan hämtas från följande Danfoss webbplats MCT 10 konfigurationsprogramvara användbart för:

• Planera ett kommunikationsnätverk offline. MCT 10 innehåller en fullständig frekvensomformardatabas

• Utföra inkörning av frekvensomformare online

• Spara inställningar för alla frekvensomformare

• Byta ut en frekvensomformare i ett nätverk

• Enkel och korrekt dokumentation av inställningarna för frekvensomformaren.

• Utöka ett befintligt nätverk

• Kommande frekvensomformare stöds

http://www.

Danfoss

.com/BusinessAreas/DrivesSolutions/Softwaredownload/DDPC+Software+Program.htm

Tillgänglig litteratur

finns detaljerad information om detta verktyg.

Konfigurationsprogrammet MCT 10 stöder Profibus DP-V1 via en masterklass 2-anslutning. Den gör det möjligt att läsa/skriva parametrar online i en frekvensomformare via Profibus-nätverket. Därmed behövs inte något extra kommunikationsnätverk.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive 5 Manövrering av Low Harmonic Drive

Spara frekvensomformarinställningar:

1. Anslut en dator till enheten via USB-porten. (Obs! Använd en dator, som har isolerats från nätet, tillsammans med USB-porten. Om du inte gör det kan utrustningen skadas.)

2. Öppna konfigurationsprogrammet MCT 10

3. Välj "Read from drive"

4. Välj "Save as"

Alla parametrar har nu lagrats i datorn.

Läsa in frekvensomformarinställningar:

1. Ansluta en PC till frekvensomformaren via USB-porten

2. Öppna MCT 10 konfigurationsprogramvara

3. Välj "Open" - de lagrade filerna visas

4. Öppna den önskade filen.

5. Välj "Write to drive"

Alla parameterinställningar överförs nu till frekvensomformaren.

En separat handbok för MCT 10 konfiguration Programvara finns tillgänglig

MCT 10 konfigurationsprogramvara programvarumoduler

Följande moduler ingår i programpaketet:

MCT konfigurationsprogramvara 10 programvara

Inställning av parametrar Kopiering till och från frekvensomformare Dokumentation och utskrift av parameterinställningar inklusive diagram

Ext. användargränssnitt

Schema för preventivt underhåll Klockinställningar Tidsinställd åtgärdsprogramering Konfiguration av Smart Logic Control

Beställningsnummer:

Beställ CD-skivan med konfigurationsprogrammet MCT 10 med kodnumret 130B1000.

Du kan även hämta MCT 10 från Danfoss:

WWW.DANFOSS.COM, affärsområde: Motion Controls

: MG.10.Rx.yy

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

Handbok för VLT AQUA Low Harmonic Drive

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Dri-

Handbok för VLT AQUA Low Harmonic Drive

6 Så här programmerar du Low Harmonic Drive

6.1 Programmering av frekvensomformaren

6.1.1 Parameterkonfiguration

Översikt över parametergrupper

Grupp Namn Funktion 0- Drift/display Parametrar relaterade till frekvensomformarens fundamentala funktioner, funktion för

1- Last/motor Parametergrupp för motorinställningar. 2- Bromsar Parametergrupp för inställning av bromsfunktioner i frekvensomformaren. 3- Referens/ramper Parametrar för referenshantering, definitioner av begränsningar och konfigurering av

4- Gränser/varningar Parametergrupp för konfiguration av gränser och varningar. 5- Digital I/O Parametergrupp för att konfigurera digital ingångar och utgångar. 6- Analog I/O Parametergrupp för att konfigurera analog ingångar och utgångar. 8- Kommunikation och tillval Parametergrupp för konfiguration av kommunikationer och tillval. 9- Profibus Parametergrupp för alla Profibus-specifika parametrar. 10- DeviceNet-fältbuss Parametergrupp för DeviceNet-specifika parametrar. 13- SL (Smart Logic) Parametergrupp för Smart Logic Control 14- Speciella funktioner Parametergrupp för att konfigurera speciella frekvensomformarfunktioner. 15- Frekvensomformarinformation Parametergrupp som innehåller frekvensomformarinformation, som t.ex. driftdata, hård-

16- Dataavläsningar Parametergrupp för dataavläsningar, t.ex. aktuell referens, spänning, styrning, larm, var-

18- Info och avläsn. Den här parametergruppen innehåller de senaste 10 loggarna för förebyggande under-

20- FC med återkoppling Den här parametergruppen används för att konfigurera PID-regulator med återkoppling

21- Utökad återkoppling Parametrar för konfiguration av de tre PID-regulatorerna med utökad återkoppling. 22- Applikationsfunktioner De här parametrarna övervakar vattentillämpningar. 23- Tidsbaserade funktioner De här parametrarna är till för åtgärder som måste utföras varje dag eller varje vecka,

25- Grundläggande kaskadregulatorfunktio-

ner 26- Analogt I/O-tillval MCB 109 Parametrar för konfiguration av analogt I/O-kort MCB-109. 27- Utökad kaskadstyrning Parametrar för konfiguration av utökad kaskadreglering. 29- Vattentillämpningsfunktioner Parametrar för att ställa in vattenspecifika funktioner. 31- Förbik. alternativ Parametrar för konfiguration av tillvalet Förbikoppling.

LCP-knappar och konfiguration av LCP-display.

frekvensomformarens reaktion på förändringar.

varukonfiguration och programversioner.

ningar och statusord.

håll.

som reglerar enhetens utfrekvens.

t.ex. olika referenser för drifttimmar/icke-drifttimmar. Parametrar för konfigurering av baskaskadregulatorn för sekvensreglering av flera pumpar.

Tabell 6.1: Parametergrupper

Parameterbeskrivningar och parameterval visas på den grafiska (GLCP) eller numeriska (NLCP) manöverpanelen i displayområdet. (Mer information finns i avsnitt 5.) Det går att komma åt parametrarna genom att trycka på [Quick Menu]- eller [Main Menu]-knappen på manöverpanelen. Snabbmenyn används främst för idrifttagning av enheten vid start, genom att tillhandahålla de parametrar som krävs för att starta driften. Huvudmenyn ger åtkomst till alla parametrar för ingående tillämpningsprogrammering.

Alla digitala och analoga ingångs-/utgångsplintar kan ha flera funktioner. Alla plintar har standardfunktioner som passar för flertalet av vattentillämpningar. Om specialfunktioner krävs måste dessa programmeras i parametergrupp 5 eller 6.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

6.1.2 Snabbmenyläge

GLCP ger åtkomst till alla parametrar som visas i snabbmenyerna. Ställ in grundläggande parametrar med knappen [Quick Menu]:

När du trycker på [Quick Menu] visar listan de olika områden som ingår i snabbmenyn.

Effektiv parameterkonfiguration för vattentillämpningar Parametrarna kan enkelt konfigureras för de allra flesta vatten- och spillvattentillämpningar med hjälp av [Quick Menu].

Det optimala sättet att konfigurera parametrar via [Quick Menu] är att följa stegen nedan:

1. Tryck på [Quick Setup] för att välja grundläggande motorinställningar, ramptider osv.

2. Tryck på [Function Setups] för att konfigurera de funktioner som krävs på frekvensomformaren - om de inte redan omfattas av inställningarna i [Quick Setup].

3. Välj mellan

Konfigurationen bör utföras i den ordning som anges.

Allmänna inställningar, Utan återkoppling-inställningar

eller

Med återkoppling-inställningar

Handbok för VLT AQUA Low Harmonic Drive

Bild 6.1: Snabbmenyvy.

Ingen funktion

Utrullning, omvänd

OBS!

Detaljerade parameterbeskrivningar finns i avsnittet

har valts för plint 27, behövs ingen anslutning till +24 V på plint 27 för att det ska gå att starta.

(farbriksinställningsvärde) har valts för plint 27, behövs en anslutning till + 24 V för att det ska gå att starta.

6.1.3 Q1 Min personliga meny

Par. Beteckning [Units] 0-01 Språk 1-20 Motoreffekt [kW] 1-22 Motorspänning [V] 1-23 Motorfrekvens [Hz] 1-24 Motorström [A] 1-25 Nominellt motorvarvtal [RPM] 3-41 Ramp 1, uppramptid [s] 3-42 Ramp 1, nedramptid [s] 4-11 Motorvarvtal, nedre gräns [RPM] 4-13 Motorvarvtal, övre gräns [RPM] 1-29 Automatisk motoranpassning (AMA)

Tabell 6.2: Snabbinstallationparametrar. Se avsnittet

rametrar - Förklaringar

Ofta använda parametrar - Förklaringar

Ofta använda pa-

Parametrar som definieras av användare kan lagras i Q1 Personlig meny.

Personlig meny

Välj kan tex. ha förprogrammerat dessa att finnas i Personlig meny vid tillverkning, för att göra finjusteringar enklare vid ingångkörning. De här parametrarna väljs i par. 0-25

20-21 Börvärde 1 20-93 Prop. först. för PID

20-94 PID-integraltid

för att endast visa de parametrar som har förvalts och programmerats som personliga parametrar. En pump eller OEM-utrustning

Min personliga meny

. Upp till 20 olika parametrar kan definieras i den här menyn.

Q1 Min personliga meny

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Dri-

Handbok för VLT AQUA Low Harmonic Drive

6.1.4 Q2 Quick Setup

Parametrarna i Q2 Snabbmeny är de grundläggande parametrar som alltid behövs för att iordningsstäla frekvensomformaren för drift.

Parameternummer och namn Enhet

Q2 Quick Setup

0-01 Språk 1-20 Motoreffekt kW 1-22 Motorspänning V 1-23 Motorfrekvens Hz 1-24 Motorström A 1-25 Nominellt motorvarvtal RPM 3-41 Ramp 1, uppramptid s 3-42 Ramp 1, nedramptid s 4-11 Motorvarvtal, nedre gräns RPM 4-13 Motorvarvtal, övre gräns RPM 1-29 Automatisk motoranpassning (AMA)

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

6.1.5 Q3 Funktionsmenyer

Åtkomst till Funktionsinställningar, exempel:

Bild 6.2: Steg1: Starta frekvensomformaren (lysdioder lyser på)

Handbok för VLT AQUA Low Harmonic Drive

Bild 6.6: Steg 5: Använd navigeringsknapparna upp/ned för att bläddra ned till 03-12

Analoga utgångar

. Tryck på [OK]

Bild 6.3: Steg 2: Tryck på knappen [QUICK MENU].

Bild 6.4: Steg 3: Använd navigeringsknapparna upp/ned för att bläddra ned till Funktionsinställningar. Tryck på [OK]

Bild 6.5: Steg 4: Funktioninställningar visas. Välj 03-1

männa inställningar.

Tryck på [OK]

All-

Bild 6.7: Steg 6: Se beskrivning av parameter 6-50

utgång

. Tryck på [OK]

Bild 6.8: Steg 7: Använd navigeringsknapparna upp/ned för att bläddra mellan de olika alternativen. Tryck på [OK]

Plint 42,

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive

Parametrarna för funktionsinställning är grupperade på följande sätt:

6 Så här programmerar du Low Harmonic Dri-

Q3-10 Klockinställningar Q3-11 Visningsinställningar Q3-12 Analog utgång Q3-13 Reläer

0-70 Ange datum och tid 0-20 Displayrad 1,1, liten 6-50 Plint 42, utgång Relä 1 ⇒ 5-40 Funktionsrelä 0-71 Datumformat 0-21 Displayrad 1,2, liten 6-51 Plint 42, utgång min-skala Relä 2 ⇒ 5-40 Funktionsrelä 0-72 Tidsformat 0-22 Displayrad 1,3, liten 6-52 Plint 42, utgång max-skala

0-74 Vinter-/sommartid 0-23 Displayrad 2, stor

0-76 Vinter-/sommartid, start 0-24 Displayrad 3, stor

0-77 Vinter-/sommartid, slut 0-37 Displaytext 1

0-38 Displaytext 2 0-39 Displaytext 3

Q3-20 Digital referens Q3-21 Analog referens

3-02 Minimireferens 3-02 Minimireferens 3-03 Maximireferens 3-03 Maximireferens 3-10 Förinställd referens 6-10 Plint 53, låg spänning Plint 29, digital ingång 5-13 6-11 Plint 53, hög spänning 5-14 Plint 32, digital ingång 6-14 Plint 53, lågt ref./återkopplings värde 5-15 Plint 33, digital ingång 6-15 Plint 53, högt ref./återkopplings värde

Q3-30 Återkopplingsinställningar Q3-31 PID-inst.

1-00 Konfigurationsläge 20-81 Normal/inverterad PID-reglering 20-12 Referens/återkopplingsenhet 20-82 PID-startvarvtal [RPM] 3-02 Minimireferens 20-21 Börvärde 1 3-03 Maximireferens 20-93 Prop. först. för PID 6-20 Plint 54, låg spänning 20-94 PID-integraltid 6-21 Plint 54, hög spänning 6-24 Plint 54, lågt ref./återkopplingsvärde 6-25 Plint 54 hög ref/återkopplingsvärde 6-00 Tidsgräns för strömförande nolla 6-01 Strömförande nolla, tidsg.funktion

Q3-1 Allmänna inställningar

Relätillval 7 ⇒ 5-40 Funktionsrelä Relätillval 8 ⇒ 5-40 Funktionsrelä Relätillval 9 ⇒ 5-40 Funktionsrelä

Q3-2 inställningar för "Utan återkoppling"

Q3-3 Inställningar för Med återkoppling

6.1.6 Q5 Gjorda ändringar

Q5 De ändringar som görs kan användas för felsökning.

Gjorda ändringar

Välj

• de senaste 10 ändringarna. Använd navigeringsknapparna upp/ned för att bläddra mellan de 10 senast ändrade parametrarna.

• ändringar gjorda efter fabriksinställning.

Loggningar

Välj Det är bara visningsparametrarna som valts i par. 0-20 till par. 0-24 som kan visas. Det går att lagra upp till 120 prov i minnet som referens till senare.

Observera att de parametrar som listas i tabellerna nedan för Q5 bara är exempel eftersom de kommer att variera beroende på programmeringen av den enskilda frekvensomformaren.

20-94 PID-integraltid 20-93 Prop. först. för PID

20-93 Prop. först. för PID 20-94 PID-integraltid

Analog ingång 53 Analog ingång 54

för att få information om avläsningar på displayens teckenrader. Informationen visas som grafer.

för att få information om:

Q5-1 De senaste 10 ändringarna

Q5-2 Ändrade fabriksinställningar

Q5-3 Ingångsuppgifter

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

6.1.7 Q6 Loggning

Q6 Loggningar kan användas vid felsökning.

Observera att de parametrar som listas i tabellerna nedan för Q6 bara är exempel eftersom de kommer att variera beroende på programmeringen av den enskilda frekvensomformaren.

Handbok för VLT AQUA Low Harmonic Drive

Referens

Q6 Loggning

Analog ingång 53 Motorström Frekvens Återkoppling Energilogg Trend, forts. bin Trend, tid bin Trendjämförelse

6.1.8 Läget Huvudmeny

Både GLCP och NLCP ger till huvudmenyläget. Välj huvudmenyläget genom att trycka på [Main Menu]-knappen. Illustration 6.2 visar resultatavläsningen på displayen på GLCP:n. Rad 2 till och med 5 på displayen visar en lista över parametergrupper som kan väljas genom att trycka på knapparna upp och ned.

Bild 6.9: Displayexempel.

Varje parameter har ett namn och ett nummer, vilka alltid är desamma oavsett vilket programmeringsläge som används. I huvudmenyläget visas parametrarna gruppvis. Den första siffran i parameternumret (från vänster) indikerar parametergruppnumret.

Alla parametrar kan ändras i huvudmenyn. Enhetens konfiguration (par. 1-00 programmering. Om exempelvis Med återkoppling väljs, aktiveras ytterligare parametrar som är relaterade till drift med återkoppling. Tillvalskort som har lagts till i enheten aktiverar ytterligare parametrar som hör ihop med det aktuella tillvalet.

Konfigurationsläge

) styr vilka andra parametrar som är tillgängliga för

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT AQUA Low Harmonic Drive

6.1.9 Val av parametrar

6 Så här programmerar du Low Harmonic Dri-

I huvudmenyläget visas parametrarna gruppvis. Välj en parametergrupp med hjälp av navigationsknapparna. Följande parametergrupper är tillgängliga:

När du har valt en parametergrupp väljer du en parameter med navigationsknapparna. I GLCP-displayens mittavsnitt visas parameterns nummer och namn tillsammans med det valda parametervärdet.

Grupp nr Parametergrupp: 0 Drift/display 1 Last/motor 2 Bromsar 3 Referenser/ramper 4 Gränser/varningar 5Digital I/O 6 Analog I/O 8 Komm. och tillval 9 Profibus 10 CAN-fältbuss 11 LonWorks 13 SL (Smart Logic) 14 Specialfunktioner 15 Frekvensomformarinformation 16 Dataavläsningar 18 Dataavläsningar 2 20 FC med återkoppling 21 Utök. återkoppling 22 Applikationsfunktioner 23 Tidsbaserade funktioner 24 Fire Mode 25 Kaskadregulator 26 Analogt I/O-tillval MCB 109

Tabell 6.3: Parametergrupper.

Bild 6.10: Displayexempel.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

Handbok för VLT AQUA Low Harmonic Drive

6.2 Programmera det aktiva filtret

Fabriksinställningarna för filterdelen i Low Harmonic-frekvensomformare är valda för optimal drift med ett minimum av ytterligare programmering. Alla CT-värden, till exempel frekvens, spänningsnivåer och andra värden som direkt är kopplade till frekvensomformaren är förinställda.

Det rekommenderas inte att ändra andra parametrar som påverkar filterdriften. Val av avläsningar och vilken information som ska visas på LCP:ns statusrader kan dock anpassas till individuella preferenser.

Två steg är nödvändiga för att ställa in filtret:

• Ändra den nominella spänningen i par. 300-10

• Säkerställ att filtret är i auto-läge (tryck på knappen Auto On på LCP)

Översikt över parametergrupper på filtret

Grupp Namn Funktion 0- Drift/display Parametrar relaterade till filtrets fundamentala funktioner, funktion för LCP-knappar och

5- Digital I/O Parametergrupp för att konfigurera digital ingångar och utgångar. 8- Kommunikation och tillval Parametergrupp för konfiguration av kommunikationer och tillval. 14- Specialfunktioner Parametergrupp för att konfigurera specialfunktioner. 15- Enhetsinformation Parametergrupp som innehåller information om aktivt filter, som t. ex. driftdata, hårdva-

16- Dataavläsningar Parametergrupp för dataavläsningar, t.ex. aktuell referens, spänning, styrning, larm, var-

300- AF-inställningar Parametergrupp för inställning av det aktiva filtret. Förutom par. 300-10,

301- AF-avläsningar Parametergrupp för filteravläsningar.

konfiguration av LCP-display.

rukonfiguration och programversioner.

ningar och statusord.

nominell spänning

grupp

, rekommenderas det inte att ändra inställningar i denna parameter-

Aktivt filter,

Tabell 6.4: Parametergrupper

En lista över alla parametrar som är tillgängliga från filtrets LCP finns i avsnittet det aktiva filtret finns handboken VLT Active Filter AAF005,

MG90VXYY

Parametertillval - Filter

. En mera utförlig beskrivning av parametrar för

6.2.1 Använda Low Harmonic Drive i NPN-läge

Standardinställningen för par. 5-00, ändras. Innan inställningen i par. 5-00 kan ändras till NPN-läge måste kabeln som är ansluten till 24 V (styrplint 12 eller 13) ändras till plint 20 (jord).

Digitalt I/O-läge

är PNP-läge. Om NPN inte önskas måste ledningsdragningen i filterdelen av Low Harmonic Drive

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Dri-

Handbok för VLT AQUA Low Harmonic Drive

6.3 VLT AQUA Drive - Beskrivning av vanliga parametrar

6.3.1 Huvudmeny

Huvudmenyn innehåller alla tillgängliga tillgängliga parametrar i frekvensomformaren VLT® AQUA Drive FC 200. Alla parametrar grupperas på ett logiskt sätt med ett gruppnamn som indikerar parametergruppens funktion. Alla parametrar listas efter namn och nummer i avsnittet

Alla parametrar som ingår i snabbmenyer (Q1, Q2, Q3, Q5 och Q6) hittas i det följande.

En del av de mest använda parametrarna för VLT

En detaljerad förklaring på alla parametrar finns i Programmeringshandboken till VLT går också att beställa från ditt lokala Danfoss-kontor.

6.3.2 0-** Drift / Display

Parametrar relaterade till frekvensomformarens fundamentala funktioner, funktion för LCP-knappar och konfiguration av LCP-display.

Parameteralternativ

AQUA Drive-tillämpningar förklaras också i följande avsnitt.

i denna handbok.

AQUA Drive MG.20.OX.YY som finns på www.danfoss.com. Den

0-01 Språk

Option: Funktion:

Anger vilket språk som ska användas på displayen. Frekvensomformaren kan levereras med 4 olika språkpaket. Engelska och tyska ingår i alla paket. Engelska kan inte tas bort eller ändras.

[0] * English Ingår i språkpaket 1 - 4

[1] Tyska Ingår i språkpaket 1 - 4

[2] Franska Del av språkpaket 1

[3] Danska Del av språkpaket 1

[4] Spanska Del av språkpaket 1

[5] Italienska Del av språkpaket 1

[6] Svenska Del av språkpaket 1

[7] Nederländska Del av språkpaket 1

[10] Kinesiska Ingår i språkpaket 2

[20] Finska Del av språkpaket 1

[22] Amerikansk engelska Del av språkpaket 4

[27] Grekiska Del av språkpaket 4

[28] Portugisiska Del av språkpaket 4

[36] Slovenska Del av språkpaket 3

[39] Koreanska Ingår i språkpaket 2

[40] Japanska Ingår i språkpaket 2

[41] Turkiska Del av språkpaket 4

[42] Traditionell kinesiska Ingår i språkpaket 2

[43] Bulgariska Del av språkpaket 3

[44] Serbiska Del av språkpaket 3

[45] Rumänska Del av språkpaket 3

[46] Ungerska Del av språkpaket 3

[47] Tjeckiska Del av språkpaket 3

[48] Polska Del av språkpaket 4

[49] Ryska Del av språkpaket 3

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

[50] Thailändska Ingår i språkpaket 2

[51] Indonesiska, Bahasa Ingår i språkpaket 2

0-20 Displayrad 1.1, liten

Option: Funktion:

Välj en variabel för display i rad 1, vänster position.

[0] Ingen Inget displayvärde valt

[37] Displaytext 1 Aktuellt styrord

[38] Displaytext 2 Aktiverar en unik textsträng som visas på LCP:n eller läsas via seriell kommunikation.

[39] Displaytext 3 Aktiverar en unik textsträng som visas på LCP:n eller läsas via seriell kommunikation.

[89] Datum- och tidsavläsning Visar aktuellt datum och aktuell tid.

[953] Profibus-varningsord Visar Profibus-kommunikationsvarningar.

[1005] Avläsning Sändfel, räknare Visa antalet överföringsfel i CAN-styrningen sedan senaste nättillslag.

[1006] Avläsning Mottag.fel, räknare Visa antalet mottagningsfel i CAN-styrningen sedan senaste nättillslag.

[1007] Avläsning Buss av, räknare Visar antalet bussavstängningshändelser sedan förra starten.

[1013] Varningsparameter Visa ett DeviceNet-specifikt varningsord. En bit är tilldelad varje varning.

[1115] LON-varningsord Visar LON-specifika varningar.

[1117] XIF-revision Visar versionen på den externa gränssnittsfilen på Neuron C-chipset på LON-tillvalet.

[1118] LON Works-revision Innehåller programvaruversionen av tillämpningsprogrammet på Neuron C-chipset på LON-tillvalet.

[1500] Drifttimmar Visa antalet drifttimmar för frekvensomformaren.

[1501] Drifttid Visar antal timmar som motorn har varit igång.

[1502] kWh-räknare Visa energiförbrukningen från nätet i kWh.

[1600] Styrord Visa det styrord som skickats från frekvensomformaren via den seriella kommunikationsporten i hex-

kod.

[1601] * Referens [Enhet] Total referens (summan av digital/analog/förinställd/buss/fryst referens/öka och minska) i vald en-

het.

[1602] Referens % Total referens (summan av digital/analog/förinställd/buss/fryst referens/öka och minska) i procent.

[1603] statusord Aktuellt statusord

[1605] Faktiskt huvudvärde [%] En eller flera varningar i form av en Hex-kod

[1609] Anpassad avläsning Visa de användardefinierade visningarna som de har definierats i par. 0-30, 0-31 och 0-32.

[1610] Effekt [kW] Motorns faktiska effektförbrukning i kW.

[1611] Effekt [hkr] Motorns faktiska effektförbrukning i hk.

[1612] Motorspänning Anger spänningen till motorn.

[1613] Motorfrekvens Motorfrekvensen, dvs. utfrekvensen från frekvensomformaren i Hz.

[1614] Motorström Fasströmmen i motorn mätt som ett effektivvärde.

[1615] Frekvens [%] Motorfrekvensen, dvs. utfrekvensen från frekvensomformaren i procent.

[1616] Moment [Nm] Aktuell motorbelastning i procent av nominellt motormoment.

[1617] Varvtal [RPM] Varvtal per minut, dvs. motoraxelns varvtal vid återkoppling baserat på angiven information från

motorns märkskyltsdata, utfrekvensen och belastningen på frekvensomformaren.

[1618] Motor, termisk Termisk belastning på motorn, beräknad genom ETR-funktionen. Se även parametergrupp 1-9*

Motortemperatur.

[1622] Moment [%] Visar faktiskt producerat vridmoment, i procent.

[1630] Likströmslänkspänning Mellankretsspänningen i frekvensomformaren.

[1632] Bromsenergi/s Aktuell bromseffekt som överförs till ett externt bromsmotstånd.

Anges som ett momentant värde.

[1633] Bromsenergi/2 min Bromseffekt som överförs till en extern bromsresistor. Medeleffekten för de senaste 120 sekunderna

beräknas kontinuerligt.

[1634] Kylplattans temp. Aktuell temperatur på frekvensomformarens kylplatta. Urkopplingsgränsen är 95 ± 5°C, återin-

koppling sker vid 70 ± 5°C.

Handbok för VLT AQUA Low Harmonic Drive

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Dri-

Handbok för VLT AQUA Low Harmonic Drive

[1635] Termisk belastning, drivenhet Växelriktarens procentuella belastning.

[1636] Växelriktare nom. ström Frekvensomformarens nominella ström

[1637] Växelriktare Max. ström Frekvensomformarens maximala ström

[1638] SL Controller, status Status för den åtgärd som utförs av regulatorn

[1639] Styrkortstemperatur Styrkortets temperatur.

[1650] Extern referens Summan av den externa referensen i procent, dvs. summan av analog/puls/buss.

[1652] Återkoppling [enhet] Signalvärdet i enheter från programmerade digital(a) ingång(ar).

[1653] Digi Pot-referens Visa bidraget från den digitala potentiometern till den faktiska referensen.

[1654] Återkoppling 1 [enhet] Visa Återkopplingsvärdet 1. Se par. 20-0*.

[1655] Återkoppling 2 [enhet] Visa Återkopplingsvärdet 2. Se par. 20-0*.

[1656] Återkoppling 3 [enhet] Visa Återkopplingsvärdet 3. Se par. 20-0*.

[1658] PID-utfrekvens [%] Returnerar frekvensomformarens Med återkoppling PID-regulatorns utgångsvärde.

[1659] Justerat börvärde Visar det faktiska driftsbörvärdet efter att det modifierats med flödeskompensation. Se parametrar

22-8*.

[1660] Digital ingång Signalstatus för de digitala plintarna. Signal låg = "0": Signal hög = 1.

Beträffande ordning, se par. 16-60. Bit 0 är längst till höger.

[1661] Plint 53, switchinställning Inställningen för ingångsplint 53. Ström = 0; Spänning = 1.

[1662] Analog ingång 53 Faktiska värdet på ingång 53 antingen som referensvärde eller skyddsvärde.

[1663] Plint 54, switchinställning Inställningen för ingångsplint 54. Ström = 0; Spänning = 1.

[1664] Analog ingång 54 Faktiskt värde på ingång 54 antingen som referensvärde eller skyddsvärde.

[1665] Analog utgång 42 [mA] Faktiska värdet på utgång 42 i mA. Använd par. 6-50 för att välja den variabel som ska representeras

av utgång 42.

[1666] Digital utgång [bin] Binära värdet för alla digitala utgångar.

[1667] Frekv.ingång nr 29 [Hz] Faktiskt värde för den frekvens som finns på plint 29 som en pulsingång.

[1668] Frekv.ingång nr 33 [Hz] Faktiskt värde för den frekvens som finns på plint 33 som en pulsingång.

[1669] Pulsutgång nr 27 [Hz] Faktiska värdet för pulser på plint 27 i digitalt utgångsläge.

[1670] Pulsutgång nr 29 [Hz] Faktiska värdet för pulser på plint 29 i digitalt utgångsläge.

[1671] Reläutgång [bin] Visa inställningar för alla reläer.

[1672] Räknare A Visa nuvarande värde för Räknare A.

[1673] Räknare B Visa nuvarande värde för Räknare B.

[1675] Analog ingång X30/11 Faktiskt värde för signalen på ingång X30/11 (Generellt I/O-kort. Tillval)

[1676] Analog ingång X30/12 Faktiskt värde för signalen på ingång X30/12 (Generellt I/O-kort. Tillval)

[1677] Analog utgång X30/8 [mA] Faktiskt värde vid utgång X30/8 (Generellt I/O-kort. Tillval). Använd par. 6-60 för att välja den

variabel som ska visas.

[1680] Fältbuss, CTW 1 Styrord (CTW) mottaget från bussmastern.

[1682] Fältbuss, REF 1 Huvudreferensvärde som skickats med styrord via det seriella kommunikationsnätverket t ex. BMS,

PLC eller annan master-styrning.

[1684] Komm.tillval, tillval, STW Utökat statusord för fältbusskommunikationstillval.

[1685] FC-port, CTW 1 Styrord (CTW) mottaget från bussmastern.

[1686] FC-port, REF 1 Statusord (STW) skickat till bussmastern.

[1690] Larmord Ett eller flera larm i form av en Hex-kod (används för seriell kommunikation)

[1691] Larmord 2 Ett eller flera larm i form av en Hex-kod (används för seriell kommunikation)

[1692] Varningsord Ett eller flera varningar i form av en Hex-kod (används för seriell kommunikation)

[1693] Varningsord 2 Ett eller flera varningar i form av en Hex-kod (används för seriell kommunikation)

[1694] Utök. statusord En eller flera tillståndskoder i form av en Hex-kod (används för seriell kommunikation)

[1695] Utök. statusord 2 En eller flera tillståndskoder i form av en Hex-kod (används för seriell kommunikation)

[1696] Underhållsord Bitarna visar status för de programmerade händelserna för förebyggande underhåll i parameter-

grupp 23-1*

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

[1830] Analog ingång X42/1 Visar värdet för signalen för plint X42/1 på analoga I/O-kortet.

[1831] Analog ingång X42/3 Visar värdet för signalen för plint X42/3 på analoga I/O-kortet.

[1832] Analog ingång X42/5 Visar värdet för signalen för plint X42/5 på analoga I/O-kortet.

[1833] Analog ut X42/7 [V] Visar värdet för signalen för plint X42/7 på analoga I/O-kortet.

[1834] Analog ut X42/9 [V] Visar värdet för signalen för plint X42/9 på analoga I/O-kortet.

[1835] Analog ut X42/11 [V] Visar värdet för signalen för plint X42/11 på analoga I/O-kortet.

[2117] Utök. 1, referens [enhet] Värdet för referensen för utökad återkopplingsregulator 1

[2118] Utök. 1, återk. [enhet] Värdet för återkopplingssignalen för utökad återkopplingsregulator 1

[2119] Utök. 1, uteffekt [%] Värdet för uteffekten från utökad återkopplingsregulator 1

[2137] Utök. 2, referens [enhet] Värdet för referensen för utökad återkopplingsregulator 2

[2138] Utök. 2, återk. [enhet] Värdet för återkopplingssignalen för utökad återkopplingsregulator 2

[2139] Utök. 2, uteffekt [%] Värdet för uteffekten från utökad återkopplingsregulator 2

[2157] Utök. 3, referens [enhet] Värdet för referensen för utökad återkopplingsregulator 3

[2158] Utök. 3, återk. [enhet] Värdet för återkopplingssignalen för utökad återkopplingsregulator 3

[2159] Utök. utgång [%] Värdet för uteffekten från utökad återkopplingsregulator 3

[2230] Inget flöde, effekt Beräknad effekt vid inget flöde för det faktiska varvtalet

[2580] Kaskadstatus Status för kaskadregulatordriften

[2581] Pumpstatus Status för driften av varje enskild pump som regleras av kaskadregulatorn

[2791] Kaskadreferens Referensutgång för användning med länkade frekvensomformare.

[2792] Procent av den totala kapaciteten Avläsningsbar parameter som visar systemets arbetsvärde i procent av systemets totala kapacitet.

[2793] Status på kaskadtillvalet Avläsningsbar parameter som visar statusen på kaskadsystemet.

Handbok för VLT AQUA Low Harmonic Drive

0-21 Displayrad 1.2, liten

Option: Funktion:

Välj en variabel för visning på rad 1, mellanposition.

[1662] * Analog ingång 53 Tillvalen är samma som de som listas för par. 0-20

0-22 Displayrad 1.3, liten

Option: Funktion:

Välj en variabel för visning på rad 1, höger position.

[1614] * Motorström Tillvalen är samma som de som listas för par. 0-20

0-23 Displayrad 2, stor

Option: Funktion:

Välj en variabel för visning på rad 2.

[1615] * Frekvens Tillvalen är samma som de som listas för par. 0-20

0-24 Displayrad 3, stor

Option: Funktion:

[1652] * Återkoppling [enhet] Tillvalen är samma som de som listas för par. 0-20

Välj en variabel för visning på rad 2.

Displayrad 1.1 liten

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Dri-

Handbok för VLT AQUA Low Harmonic Drive

0-37 Displaytext 1

Range: Funktion:

0* [0 - 0 ] I den här parametern går det att ange en unik textsträng som visas på LCP eller läses via seriell

kommunikation. Om den ska visas permanent väljs Displaytext 1 i par. 0-20 par. 0-21

par. 0-24

knapparna

att ändra. Använd knapparna

genom att placera markören mellan två tecken och trycka på

Displayrad 1,2, liten

Displayrad 3, stor

och ▶ för att flytta markören. När ett tecken är markerad med markörenen, går det

◀

, par. 0-22

. Använd knapparna ▲ eller ▼ på LCP för att ändra ett tecken. Använd

eller ▼ på LCP för att ändra ett tecken. Ett tecken kan infogas

▲

Displayrad 1,3, liten

, par. 0-23

eller ▼.

▲

0-38 Displaytext 2

Range: Funktion:

0* [0 - 0 ] I den här parametern går det att ange en unik textsträng som visas på LCP eller läses via seriell

kommunikation. Om den ska visas permanent väljs Displaytext 2 i par. 0-20 par. 0-21

par. 0-24

knapparna går att ändra. Ett tecken kan infogas genom att placera markören mellan två tecken och trycka på

▲

Displayrad 1,2, liten

Displayrad 3, stor

◀

eller ▼.

och ▶ för att flytta markören. Ett tecken markeras sedan med en markör. Detta tecken

, par. 0-22

. Använd knapparna ▲ eller ▼ på LCP för att ändra ett tecken. Använd

Displayrad 1,3, liten

, par. 0-23

Displayrad 1.1, liten

Displayrad 2, stor

Displayrad 1.1, liten

Displayrad 2, stor

eller

0-39 Displaytext 3

Range: Funktion:

0* [0 - 0 ] I den här parametern går det att ange en unik textsträng som visas på LCP eller läses via seriell

kommunikation. Om den ska visas permanent väljs Displaytext 3 i par. 0-20 par. 0-21

par. 0-24

knapparna går att ändra. Ett tecken kan infogas genom att placera markören mellan två tecken och trycka på

▲

Displayrad 1,2, liten

Displayrad 3, stor

◀

eller ▼.

, par. 0-22

. Använd knapparna ▲ eller ▼ på LCP för att ändra ett tecken. Använd

och ▶ för att flytta markören. Ett tecken markeras sedan med en markör. Detta tecken

Displayrad 1,3, liten

, par. 0-23

Displayrad 1.1, liten

Displayrad 2, stor

eller

0-70 Ange datum och tid

Range: Funktion:

2000-01-01 00:00 – 2099-12-01 23:59 *

[2000-01-01 00:00] Ställ in datum och tid för den interna klockan. Det format som ska användas ställs in i par. 0-71 och

0-72.

OBS!

Den här parametern visar inte den verkliga tiden. Detta kan avläsas i par. 0-89. Klockan börjar inte räkna förrän standardinställningen har ändrats.

0-71 Datumformat

Option: Funktion:

[0] * ÅÅÅÅ-MM-DD Ställer in det datumformat som ska användas i LCP:n.

[1] DD-MM-ÅÅÅÅ Ställer in det datumformat som ska användas i LCP:n.

[2] MM/DD/ÅÅÅÅ Ställer in det datumformat som ska användas i LCP:n.

0-72 Tidsformat

Option: Funktion:

Ställer in det tidsformat som ska användas i LCP.

[0] * 24 h

[1] 12 h

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

6 Så här programmerar du Low Harmonic Drive

0-74 Vinter-/sommartid

Option: Funktion:

Välj hur vinter-/sommartid ska hanteras. För manuell vinter-/sommartid anges startdatum och slutdatum i par. 0-76

[0] * Av

[2] Manuell

0-76 Vinter-/sommartid, start

Range: Funktion:

0 N/A* [0-0 N/A]

Tillämpningsberoende*

0-77 Vinter-/sommartid, slut

Range: Funktion:

[0 N/A] * 0-0 N/A

Tillämpningsberoende*

[Tillämpningsberoende] Ställer in det datum då sommartiden startar. Datumet programmeras i det format som väljs i

par. 0-71

[Tillämpningsberoende] Ställer in det datum då sommartiden slutar. Datumet programmeras i det format som väljs i

par. 0-71

Datumformat

Vinter-/sommartid, start

Handbok för VLT AQUA Low Harmonic Drive

och par. 0-77

Vinter-/sommartid, slut

6.3.3 Allmänna inställningarGeneral Settings, 1-0*

Ange huruvida frekvensomformaren körs med eller utan återkoppling.

1-00 Konfigurationsläge

Option: Funktion:

[0] * Utan återkoppling Motorvarvtalet bestäms genom att en varvtalsreferens tillämpas eller genom att det önskade varv-

talet ställs in i Hand-läge. Utan återkoppling används också om frekvensomformaren är en del av ett styrsystem med återkoppling baserat på en extern PID-regulator med en utgående varvtalsreferenssignal.

[3] Med återkoppling Motorvarvtalet bestäms av en referens från den inbyggda PID-regulator som varierar motorvarvtalet

som en del av en styrprocess med återkoppling (t.ex. konstant tryck eller temperatur). PID-regulatorn måste konfigureras i par. 20-** eller via Funktionsmenyn genom att trycka på knappen [Quick Menu].

OBS!

Den här parametern kan inte ändras när motorn körs.

OBS!

När inställd till Med återkoppling reverseras inte motorns riktning medß kommandot Reversering eller Start reversering.

1-20 Motoreffekt [kW]

Range: Funktion:

Tillämpningsberoende*

[Tillämpningsberoende] Ange den nominella motoreffekten i kW enligt motorns märkskyltsdata. Det fabriksinställda värdet

motsvarar den nominella uteffekten för enheten. Du kan inte ändra denna parameter när motorn körs. Beroende på de val som gjorts i par. 0-03

effekt [HK]

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Regionala inställningar

osynlig.

, görs antingen par. 1-20

Motoreffekt [kW]

eller par. 1-21

Motor-

Handbok för VLT AQUA Low Harmonic Drive

1-22 Motorspänning

Range: Funktion:

Tillämpningsberoende*

1-23 Motorfrekvens

Range: Funktion:

Application dependent*

[Tillämpningsberoende] Ange den nominella motorspänningen enligt motorns märkskyltsdata. Det fabriksinställda värdet

motsvarar den nominella uteffekten för enheten. Du kan inte ändra denna parameter när motorn körs.

[20 - 1000 Hz] Välj den motorfrekvensvärde som finns på märkskylten. Vid drift på 87 Hz med 230/400 V-motorer

ska märkskyltsdata anges för 230 V/50 Hz. Anpassa par. 4-13 par. 3-03

OBS!

Du kan inte ändra denna parameter när motorn körs.

Maximireferens

6 Så här programmerar du Low Harmonic Dri-

till 87 Hz-tillämpningen.

Motorvarvtal, övre gräns [rpm]

och

1-24 Motorström

Range: Funktion:

Tillämpningsberoende*

[Tillämpningsberoende] Ange det nominella motorströmsvärdet från motorns märkskyltsdata. Data används för att beräkna

vridmoment, termiskt motorskydd med mera.

OBS!

Du kan inte ändra denna parameter när motorn körs.

1-25 Nominellt motorvarvtal

Range: Funktion:

Application dependent*

[100 - 60000 RPM] Ange det nominella motorvarvtalet från motorns märkskyltsdata. Dessa data används för att be-

räkna automatiska motorkompensationer.

OBS!

Du kan inte ändra denna parameter när motorn körs.

1-29 Automatisk motoranpassning (AMA)

Option: Funktion:

AMA-funktionen optimerar dynamiska motorprestanda genom att automatiskt optimera de avancerade motorparametrarna (par. 1-30 motorn är stationär.

Statorresistans (Rs)

till par. 1-35

Huvudreaktans (Xh)

) medan

[0] * Av No function

[1] Aktivera fullst. AMA utför AMA på statormotståndet R

tans X

och huvudreaktans Xh.

[2] Aktivera red. AMA Utför endast en reducerad AMApå statormotståndet Rs i systemet. Välj detta tillval om ett LC-filter

används mellan frekvensomformaren och motorn.

Aktivera AMA-funktionen genom att trycka på [Hand on] efter det att [1] eller [2] valts. Se även avsnittet Efter en normal sekvens kommer displayen att visa texten: "Tryck på [OK] för att slutföra AMA". När man tryckt på [OK]-knappen är frekvensomformaren klar för drift.

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

, rotormotståndet Rr, statorläckagereaktans X1, rotorläckagereak-

Automatisk motoranpassning

i Design Guide.

6 Så här programmerar du Low Harmonic Drive

Obs!

• Bästa möjliga anpassning av frekvensomformaren erhålls om AMA körs på en kall motor.

• AMA kan inte utföras medan motorn är igång.

OBS!

Det är viktigt att ställa in motorpar. 1-2* Motordata korrekt, eftersom dessa utgör en del av AMA-algoritmen. En AMA måste utföras för att erhålla optimal dynamisk motorprestanda. Detta kan ta upp till 10 minuter, beroende på motorns nominella effekt.

OBS!

Undvik att generera externa vridmoment vid AMA.

OBS!

Om någon av inställningarna i par. 1-2* Motordata ändras, kommer par. 1-30 cerade motorparametrarna, att återställas till fabriksinställningarna. Du kan inte ändra denna parameter när motorn körs.

Handbok för VLT AQUA Low Harmonic Drive

Statorresistans (Rs)

till par. 1-39

Motorpoler

, de avan-

OBS!

Fullständig AMA ska köras utan filter. Endast reducerad AMA ska köras med filter.

Se avsnittet:

Tillämpningsexempel > Automatisk motoranpassning

6.3.4 3-0* Referensgränser

Parametrar för inställning av referensenhet, gränser och områden.

3-02 Minimireferens

Range: Funktion:

Tillämpningsberoende*

3-03 Maximireferens

Range: Funktion:

Tillämpningsberoende*

[Tillämpningsberoende] Ange minimireferensen. Minimireferensen är det minsta värdet som summan av alla referenser kan

anta. Minimireferensvärdet och enheten stämmer överens med konfigurationsvalet i par par. 1-00

[Tillämpningsberoende] Ange det maximalt acceptabla värdet för fjärreferens. Maximireferensvärdet och enheten stämmer

överens med valet av konfiguration i par. 1-00 par. 20-12

Konfigurationsläge

Enhet för ref./återk.

i Design Guide.

och i par. 20-12

OBS!

Denna parameter används endast utan återkoppling.

Enhet för ref./återk.

Konfigurationsläge

och med enheterna i

100

OBS!

Om drift med par. 1-00 måste par. 20-14

MG.20.T1.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Konfigurationsläge

Maximireferens/Återkoppling

inställd på utan återkoppling [3],

användas.

Danfoss VLT AQUA Low Harmonic Drive Operating guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
