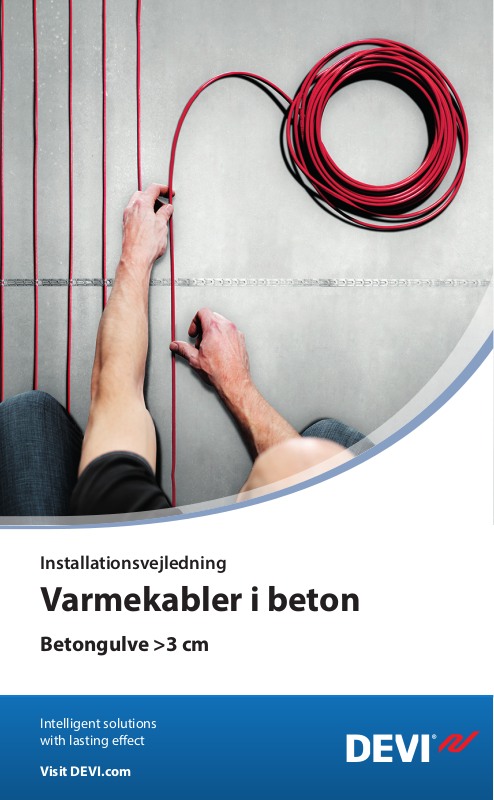

Installationsvejledning
Varmekabler i beton
Betongulve >3 cm
Intelligent solutions with lasting eect
Visit DEVI.com
Indholdsfortegnelse
1 Introduktion . . . . . . . . . . . . . . . . . . . .2
1.1 Sikkerhedsinstruktioner . . . . . . . . . . . .2
1.2 Installationsvejledning . . . . . . . . . . . .4
2 Installation, trin for trin . . . . . . . . . . . . . 5
2.1 Beregning af indbyrdes kabelafstand . . .5
2.2 Planlægning af installationen . . . . . . . .5
2.3 Klargøring af installationsstedet. . . . . . .6
3 Installation af elementer . . . . . . . . . . . . 6
3.1 Installation af varmeelementer . . . . . . .7
3.2 Følerinstallation . . . . . . . . . . . . . . . . .7
4 Indendørs anvendelser. . . . . . . . . . . . . . 8
4.1 Gulvvarme i betongulve (> 3 cm) . . . . . .8
5 Valgfrie indstillinger . . . . . . . . . . . . . . .9

1 Introduktion

I denne installationsmanual dækker ordet ”element” både varmekabler og varmemåtter.
Hvis ordene ”varmekabel” eller ”varmemåtte” an­vendes, gælder den pågældende anvisning kun for denne elementtype.
Al dimensionering, produktvalg, installation og ibrugtagning af et hvilket som helst system skal udføres af en autoriseret installatør.
Enhver anvendelse, der omfatter varmeelementer el­ler termostater købt af slutbrugeren, skal godkendes af en autoriseret elektriker før ibrugtagning.
• Inklusive type, størrelse, installation og var­meelementets stik.
• Inklusive type, størrelse, stik og indstillinger for den termostat, der styrer varmeelementet.
• Børn må ikke lege med varmeelementet.
• Dette varmeelement kan anvendes af børn i alderen 8 år og derover samt af personer med nedsatte fysiske, mentale eller føleevner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet og forstår de farer, som anvendelse af apparatet indebærer.
• Rengøring og brugervedligeholdelse må ikke foretages af børn på egen hånd.
De varmeelementer, som denne installations-manu­al omhandler, må kun anvendes til gulvvarme.
• I henhold til IEC 60335 må måtterne ikke installeres i metalgulve eller opbevaringsvar­mesystemer.
• Måtter skal indstøbes fuldstændigt i mindst 5 mm beton, afretningslag, iseklæb eller lignen­de, inkl. iser.

1.1 Sikkerhedsinstruktioner

Varmeelementet må aldrig skæres over eller
!
1
2
3
4
5
6
7
afkortes
• Hvis varmeelementet skæres over, bortfalder garantien.
• Kolde tilledninger kan afkortes for at opfylde kravene.
Elementerne skal altid installeres i henhold til de lokale bygningsregulativer og regler om kabelfø­ring samt retningslinjerne i denne installations­manual.
• Enhver anden form for installation kan forringe elementets funktionsdygtighed eller udgøre en sikkerhedsrisiko, hvorved garantien bortfalder.
Elementerne skal altid tilsluttes af en autoriseret elektriker vha. et fast stik.
• Frakobl alle strømkredse før installation og service.
• Hver varmeelementskærm skal jordes i henhold til de lokale regulativer på elområdet og forbin­des til en fejlstrømsafbryder (RCD).
• Varmeelementerne skal forbindes ved hjælp af
• Elementet skal forsynes med en korrekt dimen­sioneret sikring eller strømafbryder i henhold til lokale regulativer.
1. Varmekabel
2. Termostat
3. Føler
4. Skærm
5. RCD
6. Flerpolet afbryder
7. Sikring
Stik
• Fase - brun
• Nul - Blå
• Jord - Skærm
Tilstedeværelsen af en varmemåtte
• skal synliggøres ved hjælp af skiltning eller
eller løbende langs med kredsens ledning på let synlige steder
• skal fremgå i al elektrisk dokumentation efter installationen.
Den maksimale varmeeekt (W/m eller W/m) for den faktiske anvendelse må ikke overskrides.

1.2 Installationsvejledning

Forbered installationsstedet på passende vis ved
at erne skarpe genstande, snavs osv.
Mål ohmmodstanden og isolationsmodstanden
regelmæssigt før og under installation.
Anbring ikke varmeelementer under vægge og
faste forhindringer. Min. 6 cm luft er påkrævet.
Hold elementerne væk fra isoleringsmateriale,
andre varmekilder og ekspansionsfuger.
Elementerne må ikke berøre eller krydse hinanden eller andre elementer, og de skal være jævnt distri-
bueret over områderne.
Elementerne og især stikket skal beskyttes mod
Elementerne og følerne skal installeres mindst
30 mm væk fra ledende dele af bygningen, e.g.
belastning.
vandrør.
En gulvføler er obligatorisk, og skal forbindes til
en termostat, der begrænser gulvtemperaturen til
Elementet skal have temperaturstyring og må ikke
kunne fungere ved en omgivelsestemperatur på
over 10 °C ved udendørs anvendelser.
højst 35 °C.

2 Installation, trin for trin

2.1 Beregning af indbyrdes kabelafstand

Den indbyrdes kabelafstand (C-C) er lig med afstan­den i centimeter fra midten af et kabel til midten af det næste.
C - C [cm] =
eller
C - C [cm] =
Maks. indbyrdes kabelafstand
Betongulve (>3 cm) 15 cm
• Varmekablets bukkediameter skal være mindst 6 gange kablets diameter.
• Den faktiske kabellængde kan variere +/- 2 %
C-C [cm] 5 7,5 10 12,5 15
W/m2 @ 6 W/m 120 80 60 48 40 W/m2 @ 10 W/m 200 130 100 80 67 W/m2 @ 18 W/m - - 180 144 120 W/m2 @ 20 W/m - - 200 160 133

2.2 Planlægning af installationen

Tegn en skitse af installationen, som viser
• elementlayout
• kolde tilledninger og stik
• forgreningsdåse/kabelkasse (hvis aktuelt)
• føler
• tilslutningsboks
• termostat
Område [m]
Kabellængde [m]
Kabeleekt [W/m] Varmeeekt [W/m]
230V/400V
x 100 cm
x 100 cm
.
Gem skitsen
• Hvis man kender den præcise placering af disse komponenter, lettes senere fejlnding og udbe­dring af defekte elementer.
Bemærk følgende:
• Følg alle retningslinjer - see section 1.2.
• Overhold den korrekte indbyrdes kabelafstand (kun varmekabler) - see section 2.1.
• Overhold den påkrævede installationsdybde og mulige mekaniske beskyttelse af kolde tilled­ninger i henhold til lokale regulativer.
• Når der installeres mere end ét element, må elementerne under ingen omstændigheder serieforbindes, men alle kolde tilledninger skal føres parallelt til tilslutningsboksen.
• To eller ere elementer kan installeres i det samme rum, men der må ikke installeres et enkelt element i to eller ere rum.
• Alle varmeelementer i et rum skal have samme varmeeekt (W/m), medmindre de forbindes til særskilte gulvfølere og termostater.
• Ved enlederkabler skal begge kolde tillednin­ger forbindes til tilslutningsboksen.

2.3 Klargøring af installationsstedet

• Fjern alle rester af gamle installationer, hvis dette er aktuelt.
• Sørg for, at installationens overade er jævn, stabil, glat, tør og ren.
• Fyld om nødvendigt mellemrum rundt om slanger, aøb og vægge.
• Der må ikke være nogen skarpe kanter, blade, snavs eller fremmedlegemer.

3 Installation af elementer

Det frarådes at installere elementer ved temperatu­rer på under -5 °C.
Varmekablerne kan blive stive ved lave tempera­turer. Efter udrulning af elementet forbindes det til netstrømmen i kort tid for at blødgøre kablet, før det fastgøres.
Måling af modstand
Mål, kontrollér og notér elementets modstand under installationen.
• Efter udpakning
• Efter fastgørelse af elementerne
• Efter afslutning af installationen
Hvis ohmmodstanden og isolationsmodstanden ikke svarer til mærkningen, skal elementet udskiftes.
• Ohmmodstanden skal ligge mellem -5 og +10 % af den angivne værdi.
• Isolationsmodstanden skal udgøre >20 M efter et minut ved min. 500 V DC.

3.1 Installation af varmeelementer

Overhold alle anvisninger og retningslinjer i afsnit
1.1 og 1.2.
Varmeelementer
• Placer varmeelementet således, at det bender sig mindst halvdelen af den indbyrdes kabelaf­stand fra forhindringer.
• Elementerne skal altid være i god kontakt med varmelederen (e.g. beton), see section 4 for oplysninger.
Varmemåtter
• Ved udrulning af varmemåtterne skal varme­kablerne altid vende opad.
• Når varmemåtten når områdets grænse, skal beklædningen/nettet skæres over og måtten vendes, før den rulles.
Forlængelse af kolde tilledninger
• Undgå forlængelse af kolde tilledninger, hvis det er muligt. Forbind f.eks. kolde tilledninger til forgreningsdåser eller kabelkasser.
• Vær opmærksom på eekttab i kablet i hen­hold til lokale regulativer.

3.2 Følerinstallation

• Obligatorisk under trægulve og på undergulve af træ.
• Gulvføleren skal monteres i et isolerende rør og lukkes ved gulvenden for nem udskiftning af føleren, hvis det bliver nødvendigt.
• Gulvføleren skal behandles som et STRØM­FØRENDE kabel. Derfor skal alle forlængelser af følerens kabelføring behandles på samme måde, som man behandler et almindeligt kabel med netstrøm.
• Føleren kan forlænges op til i alt 50 m med et 1,5 mm installationskabel.
• Slangens mindste bukkeradius er 50 mm (1).
• Følerkablet skal placeres mellem to sløjfer af varmekablet (2).
• Undgå at få sprækker i betongulvet ved ikke at tænde for varmen, før gulvet er helt hærdet.
• Skal placeres et passende sted, hvor den ikke udsættes for sollys eller træk fra døråbninger
12
• Røret skal ugte med undergulvet.
1
2
1
2
3
456
7
8
• Røret føres til tilslutningsboksen.

4 Indendørs anvendelser

Undergulv
Træ -
Beton
Gulvtyper
Træ, parket, laminat Maks. 150 W/m Tæppe, vinyl, linoleum o.l. Maks. 150 W/m Flisegulve i badeværelser,
vinterhave, kældre og lign. Flisegulve i køkkener, stuer,
entreer og lign.
Kan være op til 225 W/m i randzoner, f.eks. under store vinduer
• Kun på undergulve i beton og under iser.
• Hvis forbundet til en særskilt gulvføler og termostat.
Trægulvbelægning
Træ trækker sig sammen og udvider sig under på­virkning af rummets relative luftfugtighed (RH).
Maks. 20 W/m and
225 W/m
100 - 200 W/m
100 - 150 W/m
• Brug ikke bøg eller ahorn i gulvbelægninger i ere lag, medmindre det er ovntørret.
• Installer en fugtbarriere til undergulve <95 % RH og en dampspærre >95 %.
• Sørg for 100 % kontakt mellem elementet og det indstøbte materiale (ingen luftgab).
• Installer varmesystemet på hele gulvarealet ved en overadetemperatur på 15 °C.
• Installer altid en gulvføler for at begrænse den maksimale gulvtemperatur.

4.1 Gulvvarme i betongulve (> 3 cm)

Trægulve (eksempel med betonelement)
1. Gulv.
2. Støjabsorberende måtte/stolt, iseklæb afhængigt af øverste gulvlag.
3. Dampspærrer.
4. Beton.
5. varmekabel.
6. Betonelement eller forstærket net.
7. Isolering.
8. Kapillarbrydende lag, beton, m.v.
Andre kombinationer af gulvbelægning og eksiste­rende gulvkonstruktioner er også mulige.
Varmekablerne må ikke røre isoleringen.
• Varmekablet skal være adskilt af netforstærk­ning eller betonelementer.
Indstøbning i beton eller afretningslag
• Indstøbningen må ikke indeholde skarpe sten.
• Skal være tilstrækkeligt våd, ensartet, fri for lufthuller.
• Hæld med en moderat hastighed for at undgå, at elementet forskydes.
• Undgå at beskadige kablet med værktøjet.
• Varmeelementet skal indstøbes fuldstændigt og mindst 5 mm.
• Beton skal have lov at tørre i ca. 30 dage, mens støbemasser skal tørre i 7 dage..
Installationsgennemgang
Påfør netforstærkning eller betonelementer på
Rul kablet ud, og fastgør det til undergulvet eller
netforstærkningen ved hjælp af DEVIclip™-fastgø-
isoleringen.
relsesudstyr el. lign.
Hæld med en moderat hastighed for at undgå, at
elementet forskydes.

5 Valgfrie indstillinger

Hvis elementet forbindes til en termostat som f.eks. en DEVIreg™, skal de grundlæggende indstillinger kongureres ifølge den nedenstående tabel og som beskrevet i termostatens installationsmanual.
I relevant omfang indstilles temperaturbegrænsnin­gen i overensstemmelse med producentens anbefa­linger for at undgå beskadigelse af f.eks. gulvet eller slangen.
Termostat Maks. belastning
DEVIreg™ 13x 16A DEVIreg™ 330 16A DEVIreg™ 53x 15A DEVIreg™ 610 10A DEVIreg™ Touch 16A DEVIlink™ CC 15A (FT)
Gulvvarme
generelt
Rum-
temperatur.
20-22° C.
VIIWD101
