Installasjonsveiledning
Varmekabler
DEVIcell™
Intelligent solutions
with lasting eect
Visit DEVI.com
Innholdsfortegnelse
1 Innledning. . . . . . . . . . . . . . . . . . . . . . 3
1.1 Sikkerhetsinstruksjoner . . . . . . . . . . . .3
1.2 Installasjonsretningslinjer. . . . . . . . . . .4
2 Installasjonen trinn for trinn . . . . . . . . . . 6
2.1 C/C-avstand for varmekabler. . . . . . . . .6
2.2 Planlegge installasjonen . . . . . . . . . . .6
2.3 Klargjøre installasjonsområdet . . . . . . .7
3 Installere elementene . . . . . . . . . . . . . .7
3.1 Installere varmeelementene . . . . . . . . .8
3.2 Sensorinstallasjon. . . . . . . . . . . . . . . .8
4 Innendørs installasjoner. . . . . . . . . . . . . 9
4.1 Gulvvarme med DEVIcell™ . . . . . . . . . .9
5 Valgfrie innstillinger . . . . . . . . . . . . . . 10
1 Innledning
!
I denne installasjonsanvisningen er ordet ”element”
brukt om både varmekabler og varmematter.
Hvis ordene ”varmekabel” eller ”varmematte” blir
brukt, gjelder den aktuelle instruksjonen kun for
denne elementtypen.
All dimensjonering, produktvalg, installasjon og
igangkjøring av et system må utføres av en autorisert installatør.
Enhver bruk med varmeelementer eller termostater kjøpt av sluttbrukeren må være godkjent av en
autorisert elektriker før igangsetting.
• Dette omfatter type, størrelse, installasjon og
tilkobling av varmeelementet.
• Dette omfatter type, størrelse, tilkobling og
innstillinger av termostaten som styrer varmeelementet.
• Barn må ikke leke med varmeelementet.
• Dette varmeelementet kan brukes av barn fra
8 år og oppover, samt personer med redusert
fysisk, sansemessig eller mental kapasitet eller
manglende erfaring og kunnskap, forutsatt at
de er under oppsyn eller har fått instruksjoner
om trygg bruk av apparatet og forstår farene
som er involvert.
• Rengjøring og vedlikehold skal ikke utføres av
barn uten at de er under tilsyn.
Beregnet bruk av varmeelementene som dekkes av
denne installasjonsanvisningen er kun gulvoppvarming.
• I henhold til IEC 60335 må elementene ikke
installeres i et metallgulv eller et lageroppvarmingssystem.
• Mattene skal støpes helt inn i minst 5 mm betong, puss, islim eller lignende, inkl. iser.
1.1 Sikkerhetsinstruksjoner
Varmeelementet må aldri kappes eller forkortes
• Kapping av varmeelementet fører til at garantien blir ugyldig.
• Kaldkabler kan forkortes etter behov.
Elementene må alltid installeres i samsvar med
1
2
3
4
5
6
7
lokale byggeforskrifter og bestemmelser for
legging av kabler samt veiledningen i denne
installasjonshåndboken.
• Alle andre installasjoner kan skade elementfunksjonen eller utgjøre en sikkerhetsrisiko og
fører til at garantien blir ugyldig.
Tilkoblingen av elementene må alltid utføres av
en autorisert elektriker med en fast forbindelse.
• Koble ut alle strømkretser før installasjon og
service.
• Hver varmekabelsløyfe må jordes i samsvar
med de lokale elektrisitetsforskriftene og
kobles til en egensikker enhet (RCD).
• RCD-trippstyrke er maks. 30 mA.
• Varmeelementene må kobles til via en bryter
med frakobling av alle polene.
• Elementet må være utstyrt med en sikring eller
en kretsbryter av riktig størrelse i henhold til
lokale forskrifter.
1. Varmekabel
2. Termostat
3. Gulvføler
4. Skjerm
5. RCD
6. Flerpolet bryter
7. Sikring
Den installerte varmematten må
• gjøres tydelig ved å feste varselskilt eller -merker på strømtilkoblingsutstyret og/eller ere
steder langs kretsen, hvor de er godt synlige.
• oppgis i eventuell elektrisk dokumentasjon
etter installasjonen.
aldri overskride maksimal varmetetthet (W/m)
for den aktuelle installasjonen.
Tilkoblinger
• Fase - Brun
• Nøytral - Blå
• Jord - Skjerming
1.2 Installasjonsretningslinjer
Klargjør installasjonsstedet grundig ved å erne
skarpe gjenstander, smuss osv.
Mål Ohm-motstanden og isolasjonsmotstanden
regelmessig før og under installasjonen.
Legg ikke varmeelementer under vegger eller
faste hindringer. Min. 6 cm luft er nødvendig.
Hold elementene borte fra isolasjonsmateriale,
andre varmekilder og ekspansjonsfuger.
Elementene må ikke berøre eller krysse seg selv
eller andre elementer og må fordeles jevnt over
Elementene og spesielt tilkoblingene må beskyt-
tes mot belastninger og spenninger.
Elementene må installeres minst 30 mm borte fra
ledende deler av bygningen, f.eks. vannrør.
områdene.
En gulvsensor er obligatorisk og må kobles til en
termostat som begrenser gulvtemperaturen til
maksimalt 35 °C.
Elementet skal være temperaturstyrt og ikke bru-
kes ved omgivelsestemperaturer høyere enn 10 °C
• Lagres på et tørt, varmt sted ved temperaturer
mellom +5 °C og +30 °C.
ved utendørs bruk.
2 Installasjonen trinn for trinn
2.1 C/C-avstand for varmekabler
C/C-avstanden er avstanden i centimeter fra midten
av den ene kabelen til midten av den neste.
C/C [cm] =
eller
C/C [cm] =
• Maks c/c-avstand med DEVIcell™ - 20 cm
• Bøyediameteren til varmekablene må være
minst 6 ganger kabelens diameter.
• Den faktiske kabellengden kan variere +/- 2 %.
C/C [cm] 5 7,5 10 12,5 15
W/m2 @ 6 W/m 120 80 60 48 40
W/m2 @ 10 W/m 200 130 100 80 67
W/m2 @ 18 W/m - - 180 144 120
W/m2 @ 20 W/m - - 200 160 133

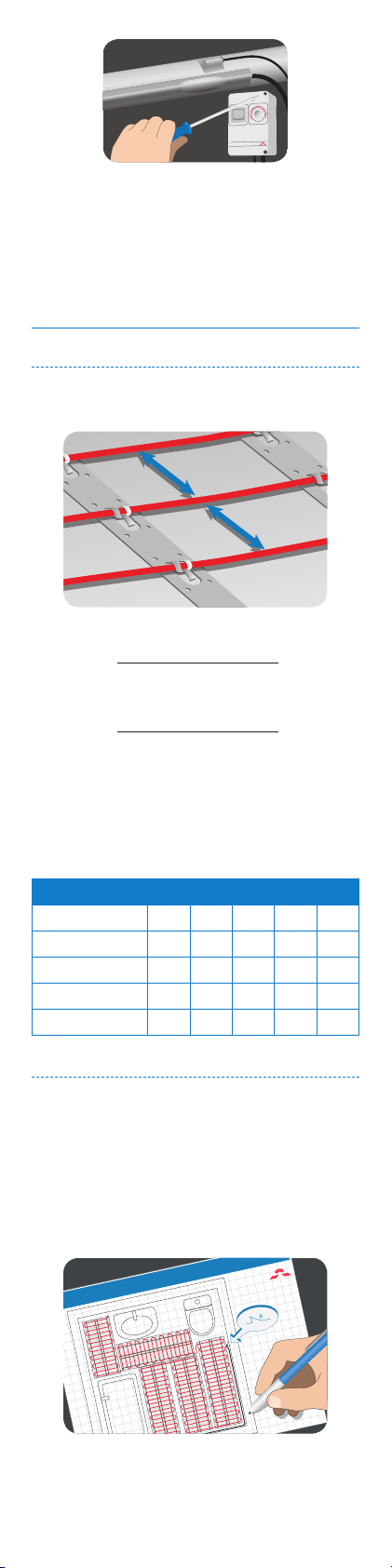

2.2 Planlegge installasjonen
Tegn en skisse over installasjonen, som viser
• elementenes layout
• kaldkabler og tilkoblinger
• koblingsboks/kabelbrønn (hvis aktuelt)
• gulvføler
• koblingsboks
• termostat
Flate [m]
Kabellengde [m]
Kabelens eekt [W/m]
Varmetetthet [W/m]
230V/400V
x 100 cm
x 100 cm
Lagre skissen
• Hvis du kjenner til plasseringen av disse komponentene, blir det lettere å foreta eventuell
feilsøking og reparasjon av defekte elementer
senere.
Vær også oppmerksom på følgende:
• Følg alle retningslinjene - se avsnitt 1.2.
• Overhold riktig C/C-avstand (kun varmekabler)
- se avsnitt 2.1.
• Overhold riktig installasjonsdybde og eventuelt
mekanisk beskyttelse av kaldkabler ifølge
lokale forskrifter.
• Hvis du installerer mer enn ett element, må elementene ikke seriekobles, men alle kaldkabler
må føres parallelt til koblingsboksen.
• To eller ere elementer kan installeres i
samme rom, men ett enkelt element kan
ikke installeres i to eller ere rom.
• Alle varmeelementer i samme rom må ha lik
varmetetthet (W/m) hvis de ikke er koblet
til separate gulvsensorer og termostater.
• For kabler med enledere må begge kaldkabler
kobles til koblingsboksen.
2.3 Klargjøre installasjonsområdet
• Fjern alle rester av gamle installasjoner, hvis det
er aktuelt.
• Sørg for at installasjonsaten er jevn, stabil,
glatt, tørr og ren.
• Ved behov fylles åpninger rundt rør, avløp
eller vegger.
• Det må ikke være noen skarpe kanter, smuss
eller fremmedelementer.
3 Installere elementene
Det anbefales ikke å installere elementene ved temperaturer under -5 C.
Varmekablene kan bli stive ved lavere temperaturer.
Etter at elementet er rullet ut, kobles det til strømforsyningen en liten stund, for å gjøre kablene myke før
installasjon.
Måling av motstand
Mål, kontroller og registrer motstanden i elementet
under installasjonen.
• Etter utpakking
• Etter montering av elementene
• Etter at installasjonen er fullført
Hvis motstanden i ohm og isolasjonsmotstanden
ikke er som angitt, må elementene skiftes ut.
• Ohm-motstanden må være innenfor -5 til +10
% av den angitte verdien.
• Isolasjonsmotstanden skal være >20 M etter
ett minutt ved min. 500 V.
3.1 Installere varmeelementene
12
≥
1
2
Følg alle anvisninger og retningslinjer i del 1.1 og 1.2.
Varmeelementer
• Plasser varmeelementet slik at det er minst en
halv c/c-avstand fra hindringer.
• Elementene må ha god kontakt med varmefordelingsmaterialet (f.eks. betong), se avsnitt 4
for detaljer.
Forlenge kaldkabler
• Unngå om mulig å forlenge kaldkabler. Trekk
kaldkabler til f.eks. koblingsbokser eller kabelbrønner.
• Vær oppmerksom på eekttap i kabelen ifølge
lokale forskrifter.
3.2 Sensorinstallasjon
• Obligatorisk under tregulv og i undergulv av tre.
• Gulvsensoren skal monteres i et isolasjonsrør,
forseglet ved enden av gulvet, for enkel utskifting av sensoren ved behov.
• Gulvsensoren skal regnes som en STRØMFØRENDE kabel, og eventuell forlengelse av
sensorledningen skal derfor behandles på
samme måte som vanlige nettstrømledninger.
• Sensoren kan forlenges til opptil totalt 50 m
med 1,5 mm installasjonskabel.
• Minste bøyeradius for røret er 50 mm (1).
• Sensorkabelen må plasseres mellom to sløyfer i
varmekabelen (2).
• For å unngå sprekker i betonggulvet må varmen
ikke slås på før gulvet er fullstendig herdet.
• Skal plasseres på et egnet sted der den ikke
utsettes for sollys eller trekk fra døråpninger.
• Kabelrøret skal ukte med undergulvet.
• Før kabelrøret til tilkoblingsboksen.
4 Innendørs installasjoner
1
2
3
4
5
6
Undergulv
Tre
Betong
Gulvtype
Tre, parkett, laminat Maks. 100 W/m
Tepper, vinyl, linoleum osv.
Flislagt gulv i bad, vinterhager,
kjellere osv.
Flislagt gulv i kjøkken, oppholdsrom, entreer osv.
Kan være inntil 225 W/m i kantsoner, f.eks. under
store vinduer.
• Kun på betonggulv og under iser.
• Hvis koblet til en separat gulvføler og termostat.
Overgulv i tre
Treverk krymper og utvider seg naturlig, avhengig av
den relative luftfuktigheten (RL) i rommet.
• Unngå bøk og lønn i laminerte gulvbelegg hvis
ikke treverket er trykktørket.
• Installer en dampsperre for undergulv <95 % RL
og damptett membran >95 %.
• Sørg for 100 % kontakt mellom elementet og
innstøpingsmaterialet over (ingen luftlommer).
• Installer varmesystemet på hele gulvområdet
ved 15 °C overatetemperatur.
• Installer alltid en gulvsensor for å begrense
gulvtemperaturen.
Maks. 10 W/m og
100 W/m
Maks. 10 W/m og
100 W/m
-
-
-

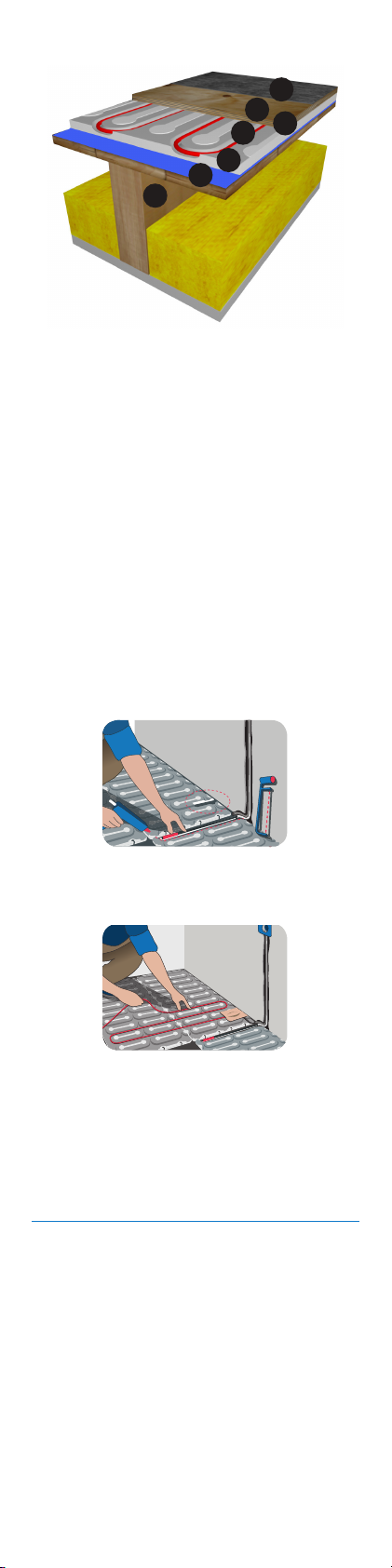

4.1 Gulvvarme med DEVIcell™
På betonggulv
1. Tregulv, parkett eller laminat.
2. Lydisolasjonsmatte/ltmatte.
3. Varmekabel.
4. DEVIcell™.
5. Dampsperre.
1. Eksisterende gulvkonstruksjon (f.eks. betong,
gips, polystyren).
På eksisterende tregulv
1
2
3
4
5
6
7
1. Linoleum eller vinyl eller teppe.
2. Trykkfordelingsplate, min. 5 mm.
3. Lydisolasjonsmatte/ltmatte.
4. Varmekabel.
5. DEVIcell™ .
6. Dampsperre.
7. Eksisterende tregulvkonstruksjon.
Installasjon under tepper, linoleum eller vinyl
• Må skilles fra kabler med minst 5 mm trykkfordelingsplate.
• Følg den totale isolasjonsverdien over trykkfordelingsplaten.
• R < 0,10 mK/W tilsvarende 1 Tog eller et tynt
teppe.
Oppsummering av installasjon
Skjær et hull til tilkoblingen og gulvsensorrøret,
og ern eventuelle skarpe kanter. Fest røret til
undergulvet med f.eks. lim.
Installer varmekabelen. Kontroller at at kabelen,
endeavslutningen og tilkoblingen er i kontakt med
aluminiumsplaten eller er omgitt av aluminium.
Se installasjonsveiledningen for DEVIcell™-produktet
(varmekable) for ytterligere informasjon.
5 Valgfrie innstillinger
Hvis elementet er koblet til en termostat som f.eks.
en DEVIreg™, må grunninnstillingene kongureres i
samsvar med tabellen nedenfor og som beskrevet i
installasjonshåndboken til termostaten.
Eventuelt justerer du temperaturen i samsvar med
produsentens anbefalinger, for å unngå skade på
f.eks. gulvet eller røret.
Termostat
DEVIreg™ 13x 16 A
DEVIreg™ 330 16 A
DEVIreg™ 53x 15 A
DEVIreg™ 610 10 A
DEVIreg™ Touch 16 A
DEVIlink™ CC 15 A (FT)
Maks.
belastning
Gulvvarme
generelt
Romtemp. 20-
22° C.
VIJXB130
Loading...
