MAKING MODERN LIVING POSSIBLE
Vannes et moteurs
1/2007
Feuilles techniques
Aperçu
Vannes thermostatiques de radiateur |
Weibel, Jörg |
061 906 11 23 |
1 |
|
E-mail: joerg.weibel@danfoss.ch |
|
|
|
|
|
|
Régulateurs thermostatiques |
Weibel, Jörg |
061 906 11 23 |
pour climatisation |
E-mail: joerg.weibel@danfoss.ch |
|
Régulation électronique |
Cannarozzo, Andrea |
061 906 12 07 |
individuelle des locaux |
E-mail: andrea.cannarozzo@danfoss.ch |
|
Régulation individuelle des |
Cannarozzo, Andrea |
061 906 12 07 |
locaux pilotée par radio |
E-mail: andrea.cannarozzo@danfoss.ch |
2
3
4
Vannes d’équilibrage |
Müller, Alexander |
079 800 43 85 |
|
E-mail: alexander.mueller@danfoss.ch |
|
Vannes asservies à la pression |
Muggli, Ruedi |
061 906 11 26 |
|
E-mail: ruedi.muggli@danfoss.ch |
|
Vannes asservies à la température |
Muggli, Ruedi |
061 906 11 26 |
|
E-mail: ruedi.muggli@danfoss.ch |
|
Régulateurs de chauffage électroniques |
Muggli, Ruedi |
061 906 11 26 |
|
E-mail: ruedi.muggli@danfoss.ch |
|
5
6
7
Vannes et moteurs |
Muggli, Ruedi |
061 906 11 26 |
8 |
|
E-mail: ruedi.muggli@danfoss.ch |
|
|
|
|
|
|
Electrovannes |
Seiler, Kurt |
061 906 11 65 |
9 |
|
E-mail: kurt.seiler@danfoss.ch |
|
|
|
|
|
|
Thermostats et pressostats |
Seiler, Kurt |
061 906 11 65 |
10 |
|
E-mail: kurt.seiler@danfoss.ch |
|
Aperçu
|
Moteur thermohydraulique |
|
|
|
ABV |
1 |
|
|
AMB 162 / 182 |
3 |
|
|
|
|
|
|
Régulateurs électrique |
|
|
|
AMV 01,02 |
7 |
|
|
AMV 10, 20, 20SL, 30 |
13 |
|
|
AMV 13, 23, 23SL, 33 avec fonction de sécurité |
13 |
|
|
AMV 15, 16, 25, 35 avec réglage manuel |
17 |
|
|
|
|
|
|
Vanne à siège |
|
|
|

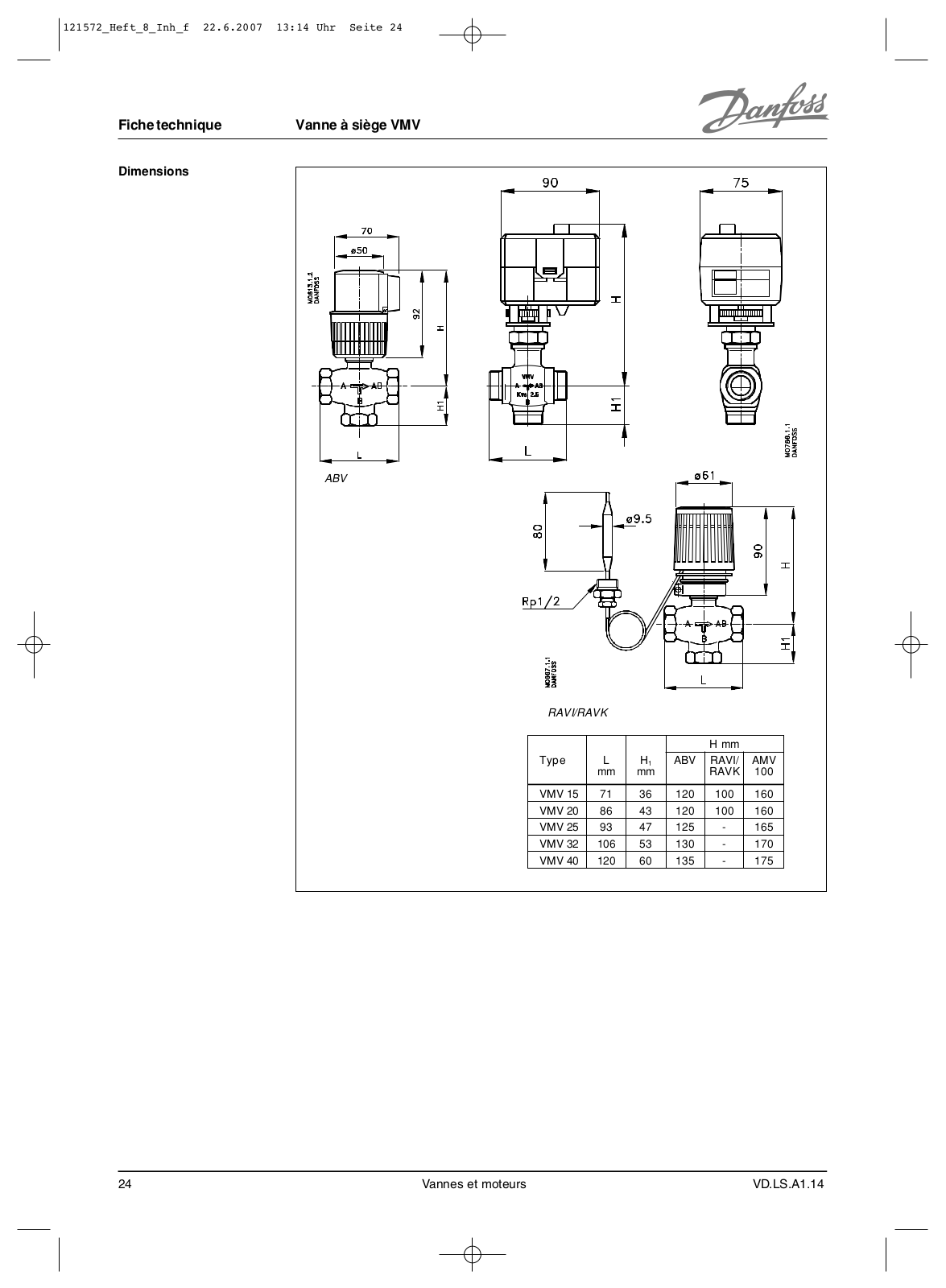

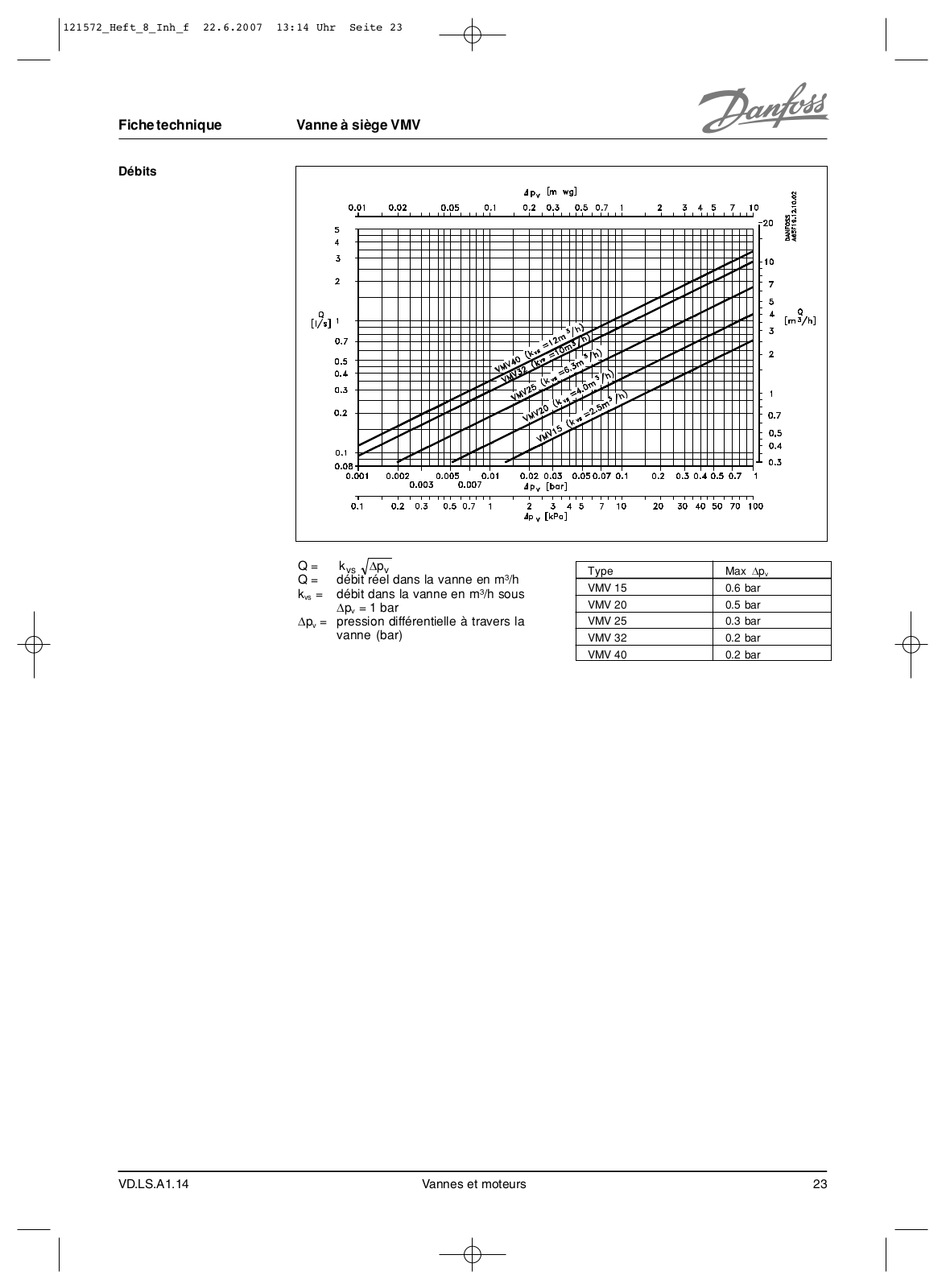

VMV |
21 |
|
|

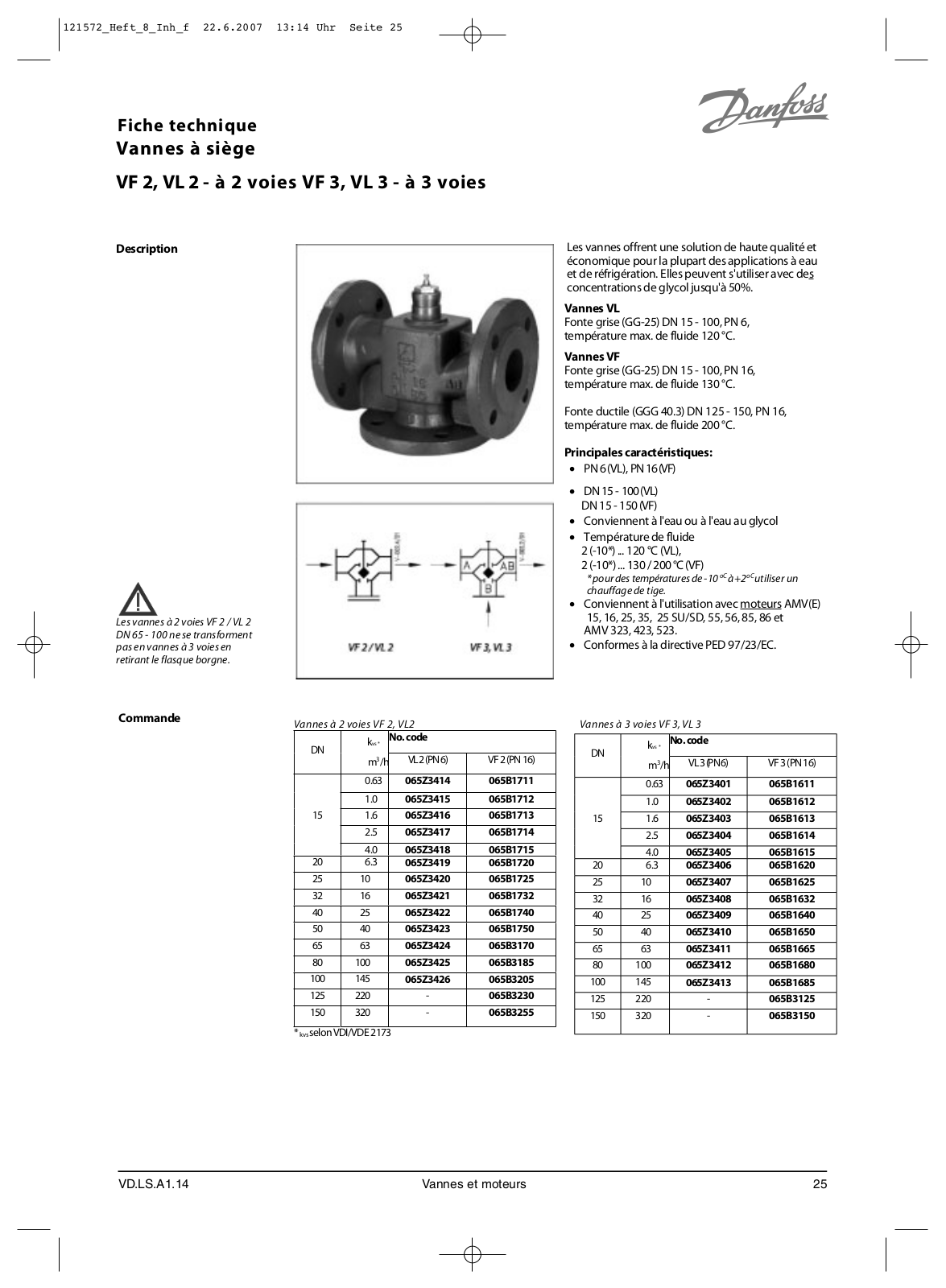

VF 2, VL2 Vannes de passage à 2 voies |
25 |
|
|
VF 3, VL3 Vannes à 3 vois |
25 |
|
|

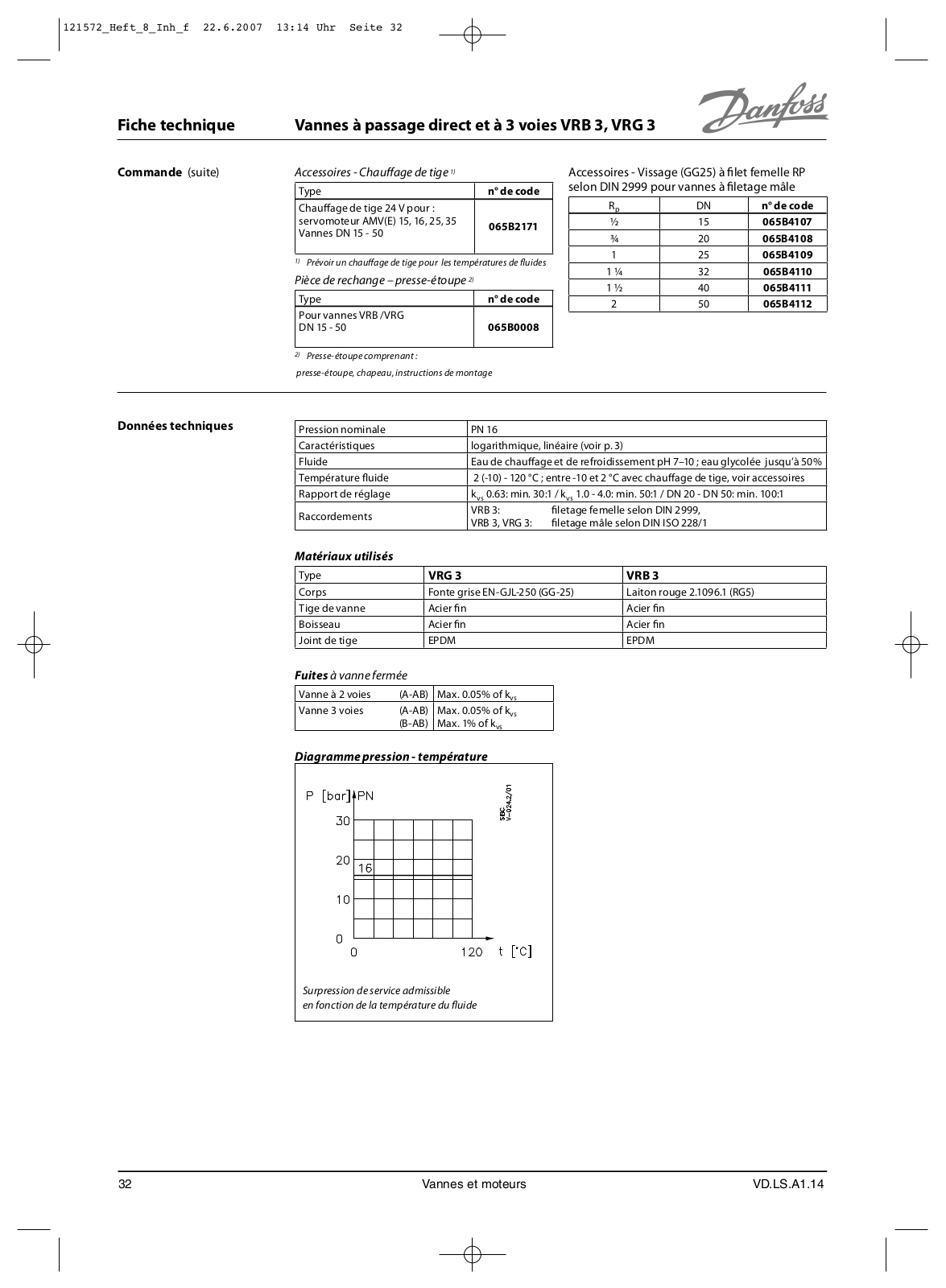

VRB 3, VRG3 Vannes à 3 voies |
31 |
|
|
|
|
|
|
Vannes à secteur |
|
|
|
HRB |
39 |
|
|

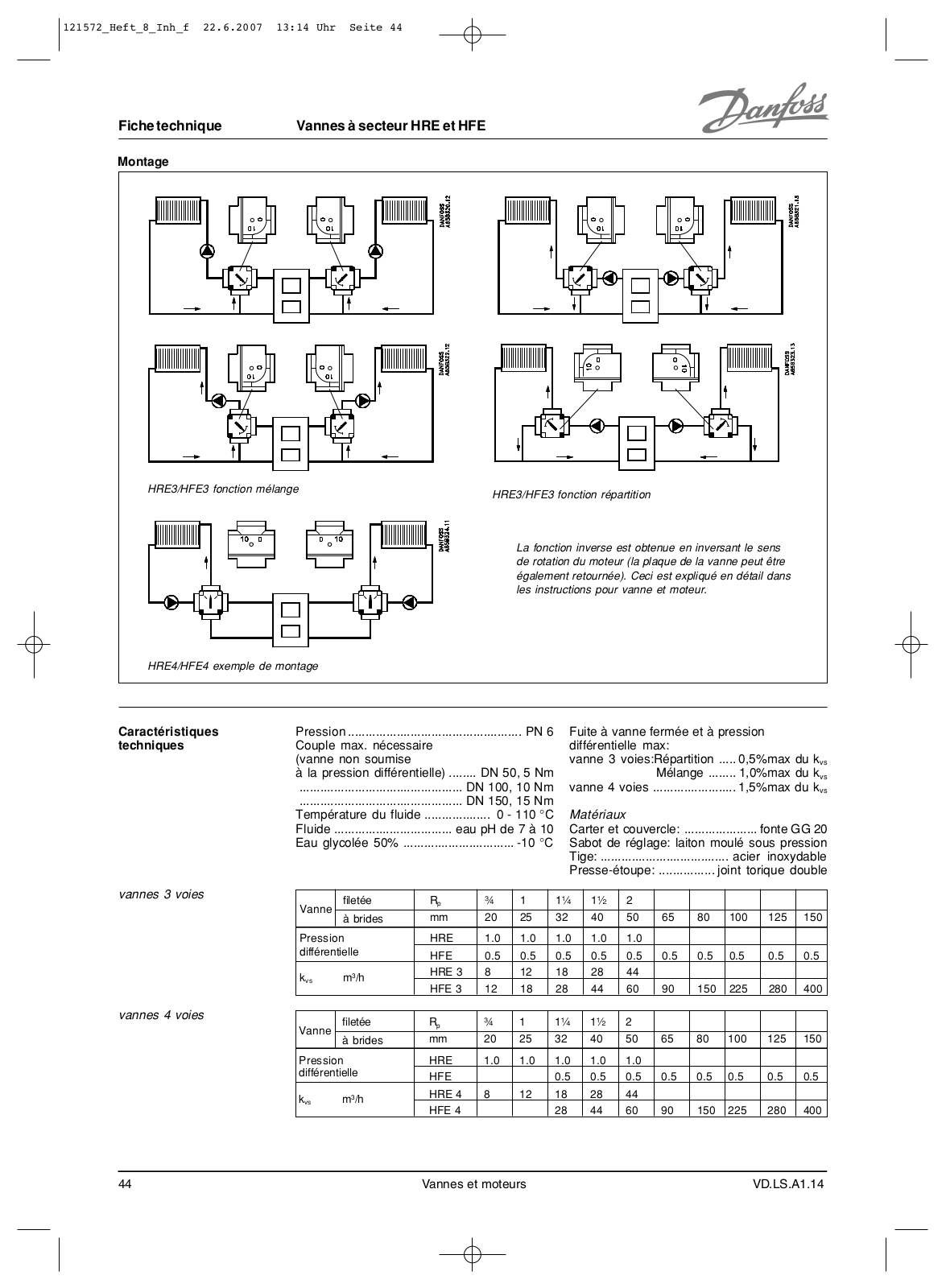

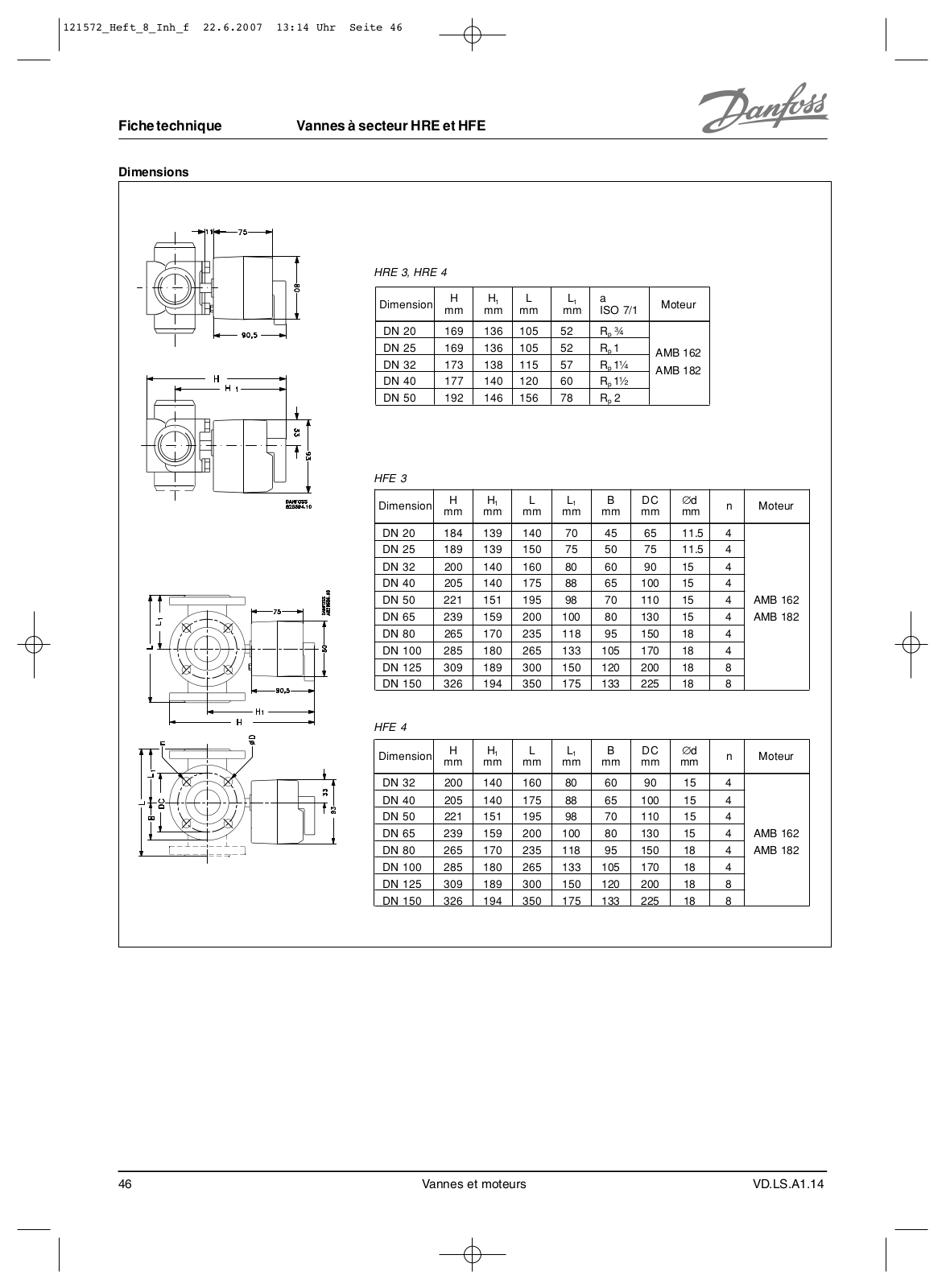

HRE / HFE |
43 |
|
I |
Vannes et moteurs |
VD.LS.A1.14 |
II |
Vannes et moteurs |
VD.LS.A1.14 |
Fiche technique Moteur thermohydraulique
ABV
Application
ABV
Le moteur thermohydraulique ABV est muni |
|
Le moteur ABV s’utilise pour motoriser les |
||||||||||||||||||||||||
d’un système à soufflet sûr qui est activé par |
|
petites vannes à siège Danfoss pour la |
|
|||||||||||||||||||||||
un élément thermique. |
|
|
|
|
|
régulation de: |
|
|
|
|
|
|
|
|
|
|||||||||||
- Régulation tout ou rien |
|
|
|
|
- |
Température de départ |
|
|
|
|
|
|
||||||||||||||
- 24 V a.c. ou 230/240 V a.c. |
|
|
|
|
|
- Chauffage par le sol |
|
|
|
|
|
|
||||||||||||||
- Versions à action directe ou à action |
|
|
|
- Production d’eau chaude sanitaire |
|
|||||||||||||||||||||
|
|
inversé |
|
|
|
|
|
|
|
|
|
- |
Vannes de zone |
|
|
|
|
|
|
|
|
|||||
- |
Consommation 9 Watt |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
- |
Commande manuelle intégrée |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
- Possibilité de limitation du kv |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
- Pour vannes 2-voies RAV, VMT et VMA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
- Pour vannes 3-voies VMV et KOVM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Tableau des applications |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Application |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
Régulation de température de départ |
|
Régulation tout ou rien |
|||||||||||||||||
|
|
|
|
|
|
Brûleurs fuel ou gaz |
|
|
Chauffage urbain |
|
|
|
|
|
|
Régulation |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
pour ECS |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Action sur |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
Type de vanne |
|
Vanne de |
brûleur |
|
|
Boucle de |
Echangeur |
Régulation |
|
Ballon de |
||||||||||||||
|
|
|
|
|
|
mélange |
priorité |
|
|
mélange |
|
|
|
de zone |
|
stockage |
||||||||||
|
|
|
|
|
|
|
|
|
ECS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ABV |
ABV |
|
|
|
ABV |
ABV |
|
ABV |
|
|
|
ABV |
|
|||||||
|
|
|
|
|
|
NO |
NC |
NO |
|
NC |
|
NO |
NC |
NO |
|
NC |
NO |
|
NC |
|
NO |
|
NC |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
RAV-/2, RAV-/8 |
|
|
|
´ |
|
´ |
|
|
|
´ |
|
|
´ |
´ |
|
´ |
|
|
´ |
|
´ |
|||
|
|
VMT-/2, VMT-/8 |
|
|
|
´ |
|
´ |
|
|
|
´ |
|
|
´ |
´ |
|
´ |
|
|
´ |
|
´ |
|||
|
|
VMA |
|
|
|
|
|
´ |
|
´ |
|
|
|
´ |
|
|
´ |
´ |
|
´ |
|
|
´ |
|
´ |
|
|
|
VMV 15 - 20 |
|
|
´ |
|
|
´ |
|
|
|
|
|
|
|
|
|
´ |
|
|
|
|
´ |
|
|
|
|
|
VMV 25 - 40 |
|
|
´ |
|
|
´ |
|
|
|
|
|
|
|
|
|
´ |
|
|
|
|
´ |
|
|
|
|
|
KOVM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
´ |
|
´ |
|
Note : Nous ne garantissons que les utilisations décrites dans ce tableau |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Commande |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fonction de la vanne (hors tension) |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
Type |
|
|
Tension |
|
VMA/VMT/RAV |
|
|
VMV/KOVM |
Consommation |
|
N° de code |
|||||||||||||
|
|
|
|
|
|
|
|
|
2-voies |
|
|
3-voies |
|
|
|
|
|
|
|
|
|
|||||
|
|
ABV-NO |
|
230/240 V a.c. |
|
Ouverte |
|
A-AB: Fermée |
|
|
|
|
|
|
082F0001 |
|||||||||||
|
|
ABV-NO |
|
|
24 V a.c./d.c. |
|
|
B-AB: Ouverte |
|
9 VA |
|
|
|
082F0002 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
ABV-NC |
|
230/240 V a.c. |
|
Fermée |
|
A-AB: Ouverte |
|
|
|
|
082F0051 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
ABV-NC |
|
|
24 V a.c./d.c. |
|
|
B-AB: Fermée |
|
|
|
|
|
|
082F0052 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
Pièce de rechange |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
Désignation |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N° de code |
|
|
|
|
|
|
|||
|
|
Boîte à borne |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
082F0281 |
|
|
|
|
|
|
VD.LS.A1.14 |
Vannes et moteurs |
1 |
Fichetechnique MoteurthermohydrauliqueABV
Raccordements électriques
Caractéristiques techniques
Tension d'alimentation |
24V a.c./d.c. |
+30% |
, 230 V a.c. |
+10% |
ou 240 V a.c.+ 6% |
|
|
–15% |
|
–15% |
– 15% |
Fréquence |
50-60 Hz |
|
|
|
|
Consommation |
9 VA |
|
|
|
|
Temps de course (ouverture max.) |
< 9 min |
|
|
|
|
Course maximum admissible |
ABV-NO: 4 mm |
|
|
|
|
ABV-NC: 2.2 mm |
|
|
|
||
|
|
|
|
||
Température ambiante |
0-60 °C |
|
|
|
|
Protection |
IP 41 |
|
|
|
|
Poids |
0.3 kg |
|
|
|
|
Sens de montage |
Indifférent |
|
|
|
|
Dimensions
ABV/RAV |
|
|
ABV/VMT |
|
|
|
ABV/VMA |
|
|
|
|
|
ABV/VMV |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DN |
Type |
H |
L |
|
DN |
Type |
H |
L |
|
DN |
Type |
H |
L |
L1 |
L2 |
|
DN |
Type |
H |
H1 |
L |
|
|
mm |
mm |
|
mm |
mm |
|
mm |
mm |
mm |
mm |
|
mm |
mm |
mm |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
15 |
RAV/8 |
111 |
95 |
|
15 |
VMT/8 |
111 |
105 |
|
15 |
VMA |
127 |
65 |
131 |
139 |
|
15 |
VMV |
120 |
35 |
70 |
|
|
20 |
RAV/8 |
111 |
106 |
|
20 |
VMT/8 |
111 |
123 |
|
20 |
VMA |
127 |
70 |
142 |
154 |
|
20 |
VMV |
120 |
40 |
80 |
|
|
25 |
RAV/8 |
124 |
125 |
|
25 |
VMT/8 |
124 |
146 |
|
25 |
VMA |
132 |
75 |
159 |
159 |
|
25* |
VMV |
125 |
45 |
90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
32* |
VMV |
130 |
50 |
105 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40* |
VMV |
135 |
60 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* ABV-NO seulement |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Vannes et moteurs |
VD.LS.A1.14 |
Fiche technique Moteurs réversibles AMB 162 et AMB 182
Application
Les versions suivantes des moteurs réversibles AMB 162 et AMB 182 sont disponibles :
. 24 V a.c. ou 230 V a.c.
. Contrôle 3 points
.Contrôle par modulation de tension 0 – 10 V ou 2 – 10 V
(réglage d’usine : 2 – 10 V)
.Avec ou sans contact auxiliaire réglable
Livrés avec un cable de raccordement de 2 m.
Les moteurs AMB 162 et AMB 182 s’utilisent pour la régulation de la température de départ des installations de chauffage avec les vannes à secteur 3 et 4 voies HRE, HFE et HRB.
Les moteurs réversibles s’utilisent avec :
-des régulateurs sortie 3 points (ex. ECL et EPU)
-des régulateurs sortie modulante de tension 0/2 – 10 V
(ex. ECL, ECL 2000 ou DANDUC)
Principe |
Les moteurs peuvent être montés |
|
directement sur la vanne à secteur à l’aide |
|
de l’accouplement (livré avec le moteur). |
L’angle de rotation est limité à 90°. Lorsque le moteur atteint le contact de fin de course, la tension est déconnectée.
Principe
Installation de chauffage avec régulateur climatique ECL et vanne à secteur HRE 3 voies
VD.LS.A1.14 |
Vannes et moteurs |
3 |
Fichetechnique |
Moteurs réversibles AMB 162 et AMB 182 |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Numéros de code |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Type |
|
Tension |
|
Couple |
|
Vitesse |
Régulation |
|
Remarque |
|
N° code |
||||||
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
moteur |
|
|
|
|
|
|
|
|
|
||
|
AMB 162 |
|
24 |
V a.c. |
|
5 |
Nm |
|
140 s |
3-points |
|
|
|
|
082G4030 |
||
|
AMB 162 |
|
24 |
V a.c. |
|
5 |
Nm |
|
140 s |
3-points |
|
S |
|
|
082G4031 |
||
|
AMB 162 |
|
230 |
V a.c. |
|
5 |
Nm |
|
70 s |
3-points |
|
|
|
|
082G4032 |
||
|
AMB 162 |
|
230 |
V a.c. |
|
5 |
Nm |
|
140 s |
3-points |
|
|
|
|
082G4034 |
||
|
AMB 162 |
|
230 |
V a.c. |
|
5 |
Nm |
|
140 s |
3-points |
|
S |
|
|
082G4035 |
||
|
AMB 162 |
|
230 |
V a.c. |
|
10 |
Nm |
|
670 s |
3-points |
|
|
|
|
082G4040 |
||
|
AMB 162 |
|
24 |
V a.c. |
|
5 |
Nm |
|
140 s |
0-10 V |
|
|
|
|
082G4050 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AMB 182 |
|
24 |
V a.c. |
|
15 |
Nm |
|
140 s |
0-10 V |
|
|
|
|
082G4055 |
||
|
AMB 182 |
|
24 |
V a.c. |
|
15 |
Nm |
|
280 s |
0-10 V |
|
|
|
|
082G4056 |
||
|
AMB 182 |
|
24 |
V a.c. |
|
10 |
Nm |
|
70 s |
3-points |
|
|
|
|
082G4062 |
||
|
AMB 182 |
|
24 |
V a.c. |
|
15 |
Nm |
|
280 s |
3-points |
|
|
|
|
082G4064 |
||
|
AMB 182 |
|
230 |
V a.c. |
|
10 |
Nm |
|
70 s |
3-points |
|
|
|
|
082G4067 |
||
|
AMB 182 |
|
230 |
V a.c. |
|
15 |
Nm |
|
280 s |
3-points |
|
|
|
|
082G4069 |
||
|
AMB 182 |
|
230 |
V a.c. |
|
15 |
Nm |
|
280 s |
3-points |
|
S |
|
|
082G4079 |
||
|
S: Moteur avec contact auxiliaire incorporé |
|
|
|
|
|
|
|
|
||||||||
|
L’accouplement MS-NRE est livré avec le |
|
|
|
|
|
|
|
|
||||||||
|
moteur. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Accessoires |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Type |
|
Désignation |
|
|
|
|
|
|
|
|
|
|
|
N° code |
||
|
AUX contact |
Contact auxiliaire |
|
|
|
|
|
|
|
|
|
|
|
082G4012 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Accouplement |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Type |
|
Désignation |
|
Type |
|
|
|
|
|
|
|
N° code |
||||
|
MS-NRE |
|
Danfoss |
|
HRE, HFE, HRB |
|
|
|
|
|
082G4230 |
||||||
|
|
|
ESBE |
|
|
MG, G, F, T, TM |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
H, HG |
|
|
|
|
|
|
|
|
|||
|
|
|
TA |
|
|
VRTE |
|
|
|
|
|
|
|
|
|||
|
|
|
Termomix |
|
B, C, D |
|
|
|
|
|
|
|
|
||||
|
|
|
Sauter |
|
|
MH32, MH42 |
|
|
|
|
|
|
|||||
|
MS-NRC |
|
CENTRA |
|
ZR, DR |
|
|
|
|
|
|
|
082G4255 |
||||
|
MS-NRO |
|
WITA-Meibes |
|
3 W, 4 W |
|
|
|
|
|
|
|
082G4259 |
||||
|
MS-NRL |
|
L&G |
|
|
VCI 31, VBG 31, VBF 21 |
|
|
|
082G4270 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Caractéristiques |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tension |
d’alimentation |
|
|
|
|
|
|
24 V a.c. ou 230 V a.c., 50/60 Hz |
|
||||||||
|
|
|
|
|
|
|
|
||||||||||
|
Puissance absorbée |
|
|
|
|
|
|
2.5 VA (5 Nm) et 3.5 VA (10/15 Nm) |
|||||||||
|
Couple |
|
|
|
|
|
|
|
|
|
|
5, 10, ou 15 Nm |
|
|
|
|
|
|
Cable |
|
|
|
|
|
|
|
|
|
|
2 m (3 x 0.5 mm2) |
|
|
|
|
|
|
Contact |
auxiliaire |
|
|
|
|
|
|
|
|
2 A/250 V a.c. |
|
|
|
|
||
|
Régulation |
|
|
|
|
|
|
|
|
3-points ou 0-10 V/2-10 V |
|
|
|
||||
|
Course |
|
|
|
|
|
|
|
|
|
|
Limité électriquement à 90° |
|
|
|
||
|
Opération manuelle |
|
|
|
|
|
|
Désengagement mécanique |
|
||||||||
|
Température ambiante |
|
|
|
|
|
|
0 °C ... +50 °C |
|
|
|
|
|||||
|
Température de stockage |
|
|
|
|
|
|
-10 °C ... +80 °C |
|
|
|
|
|||||
|
Classe de protection |
|
|
|
|
|
|
II |
|
|
|
|
|||||
|
Etanchéité |
|
|
|
|
|
|
|
|
IP 42 |
|
|
|
|
|||
|
Poids |
|
|
|
|
|
|
|
|
|
|
AMB 162: 0.46 kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AMB 182: 0.54 kg |
|
|
|
|
|
|
marquage |
|
|
|
|
|
|
|
|
Directive EMC : |
|
89/336/EEC |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
92/31/EEC |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
93/68/EEC |
||
|
|
|
|
|
|
|
|
|
|
|
|
Directive Basse Tension: |
73/23/EEC |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
93/68/EEC |
4 |
Vannes et moteurs |
VD.LS.A1.14 |
Fichetechnique |
Moteurs réversibles AMB 162 et AMB 182 |
Raccordements |
3-points |
électriques |
|
1 = marron, 2 = bleu, 3 = blanc |
+ contact auxiliaire |
0-10 V
1 = noir, 2 = rouge, 3 = blanc, 4 = blanc
Y = Signal d’entrée
U = Signal de sortie
Dimensions
VD.LS.A1.14 |
Vannes et moteurs |
5 |
Fichetechnique |
Moteurs réversibles AMB 162 et AMB 182 |
6 |
Vannes et moteurs |
VD.LS.A1.14 |
Fiche technique
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02
Désignation
AMV 01, AMV 02
AMV-H 01, AMV-H 02
Les régulateurs électriques AMV 01 / 02 et AMV-H 01 / 02 sont utilisés conjointement avec les vannes VZ, VZL, VRBZ ou AB-QM. Domaines d’application : systèmes de ventilation, système de refroidissement à induction, petits systèmes de chauffage, appareils de refroidissement et système de réglages d’eau chaude et froide par zones.
Caractéristiques :
•3-points pas à pas
•Son développement avancé permet la coupure de la vanne indépendamment de la force
de réglage en position de fin de course « vanne ouverte ». Cette caractéristique permet un réglage parfait de vannes avec courses distinctes et en même temps améliore le temps de réaction du régulateur.
•Arrêts du régulateur contrôlés par l’intensité du couple de fin de course « vanne fermée » (protection de surcharge)
•Montage aisé sans outils
•Sans entretien
•Niveau sonore réduit
Livré avec un câble de 1,5 m
Commande produit |
|
|
|
|
|
Type |
Tension |
Délai de |
Référence |
||
|
|||||
|
d'alimentat. |
||||
|
|
réglage |
|
||
|
|
|
|
||
|
|
|
|
|
|
|
AMV 01 |
|
24 s/mm |
082H8001 |
|
|
|
|
|
|
|
|
AMV 02 |
24 V~ |
12 s/mm |
082H8004 |
|
|
|
|
|
||
|
AMV-H 01 |
24 s/mm |
082H8021 |
||
|
|
||||
|
|
|
|
|
|
|
AMV-H 02 |
|
12 s/mm |
082H8024 |
|
|
|
|
|
|
|
|
AMV 01 |
|
24 s/mm |
082H8002 |
|
|
|
|
|
|
|
|
AMV 02 |
230 V~ |
12 s/mm |
082H8005 |
|
|
|
|
|
||
|
AMV-H 01 |
24 s/mm |
082H8022 |
||
|
|
||||
|
|
|
|
|
|
|
AMV-H 02 |
|
12 s/mm |
082H8025 |
|
|
|
|
|
|
Accessoires
Type |
Bestell-Nr. |
|
|
|
|
Câble d’alimentation, 3 fils, 1,5 m |
082H8007 |
|
AMV, AMV-H - 24 V |
||
|
||
Câble d’alimentation, 3 fils, 1,5 m |
082H8008 |
|
AMV, AMV-H - 230 V |
||
|
Données techniques |
Type |
AMV 01, AMV-H 01 |
AMV 02, AMV-H 02 |
|
|||
|
Tension d’alimentation |
24 Vac, 230 Vac; +10 bis –15% |
|
|
Puissance absorbée |
1 VA - 24 Vac; 7 VA-230 Vac |
|
|
Fréquence |
50 Hz/60 Hz |
|
|
Couple de réglage |
200 N |
|
|
Course maxi |
5.5 mm |
|
|
Délai de réglage |
24 s/mm |
12 s/mm |
|
Température maximale du fluide* |
120 °C |
|
|
Température ambiante |
0 à 55 °C |
|
|
Température de stockage et de transport |
–40 à +70 °C |
|
|
Classe de protection |
IP 42 |
|
|
Poids |
0.34 kg |
|
|
- Marquage suivant les normes |
Directives EMC 89/336/EEC, 92/31/EEC, 93/68/EEC, EN |
|
|
50081-1 et EN 50082-1 |
|
|
|
|
|
|
|
|
Directives basse tension 73/23/EEC et 93/68/EEC, |
|
|
|
EN 60730/2/14 |
|
VD.LS.A1.14 |
Vannes et moteurs |
7 |
Fiche technique |
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02 |
Montage |
Physique |
|
Le régulateur doit être monté avec la vanne |
|
orientée à l’horizontale ou bien debout. (voir |
|
figure) |
|
Le régulateur est fixé par le corps de vanne au |
|
moyen d’un écrou raccord. Aucun outil n’est |
|
nécessaire. Le serrage à la main suffit. |
|
Raccordement électrique |
|
Important : Il est préférable de fixer le régulateur |
|
physiquement avant de commencer les |
|
connexions électriques. |
|
Chaque régulateur est livré avec un câble |
|
d’alimentation approprié. |
Raccordements électriques
AMV/AMV-H 01, AMV/AMV-H 02 - 24V
|
AMV/AMV-H 01, AMV/AMV-H 02 - 230V |
|
|
|
|
Mise au rebut en fin de vie |
Lors de la mise au rebut du régulateur, il faut trier |
|
ses composants par classe de matériaux et il faut |
|
s’en débarrasser par l’intermédiaire du service |
|
responsable des déchets. |
Mise en service |
Tous les régulateurs sont testés avant livraison. |
|
Le régulateur est livré d’usine avec la vanne en |
|
position « ouverte ». Cette position facilite le |
|
montage mécanique du dispositif de réglage de |
|
la vanne. |
|
Attention : Un régulateur non encore monté |
|
n’est opérationnel qu’en mode dispositif de |
|
réglage « sortant » ! Quand il faut contrôler |
|
un régulateur non monté, il faut utiliser une clé |
|
Allen 4 mm (ou le bouton pour le modèle AMV-H) |
|
afin d’avancer le régulateur en sa position finale |
|
supérieure. |
8 |
Vannes et moteurs |
VD.LS.A1.14 |
Fiche technique |
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02 |
|
|
Méthode de montage et de mise en service (en cas de nécessité)
230 VAC variante :
Ne pas toucher le circuit imprimé ! Danger
1Contrôler le siège de vanne. Contrôler la bonne fixation du régulateur au corps de vanne. Avant d’appliquer la tension contrôler s’il n’y a pas d’obstacles physiques empêchant le bon fonctionnement du régulateur
2Valable exclusivement pour le modèle AMV 01/02 : Utiliser une clé Allen 4 mm en tant
que vérificateur, si le délai de mouvement du régulateur doit être réglé.
Enlever la petite douille en caoutchouc. Mettre la clé Allen dans l’ouverture.
3Le mécanisme réagissant sur la pression nécessite une résistance, qui est fournie par la vanne. C’est la raison pour laquelle il ne faut pas appliquer une tension (électrique) avant d’avoir monté le régulateur.
4Activer le régulateur à l’aide d’un signal afin de faire sortir la tige de réglage.
Lors de la première mise en marche, le régulateur produit un bruit de « click ». Il s’agit d’un bruit normal, indiquant que la sonde de « non chargement » fonctionne parfaitement.
Après quelques secondes ce bruit s’arrête. La mise en service nécessite environ 6 (AMV 01, AMV-H 01) ou 3 (AMV 02, AMV-H 02) minutes.
Aussitôt que le régulateur se trouve en position de fin de course (tige de réglage sortante) la clé Allen (ou l’indicateur de position pour le modèle AMV-H) arrête de tourner dans le sens des aiguilles d’une montre.
5Activer le régulateur à l’aide d’un signal afin de rentrer la tige de réglage et ce jusqu’au moment ou celle-ci s’arrête de tourner dans le sens contraire des aiguilles d’une montre. La vanne et le régulateur sont prêts pour être mis en service.
Il est possible de mesurer le temps de travail lors de ces actions.
6 Valable exclusivement pour le modèle AMV
01/02 : Enlever la clé Allen. Remettre la petite douille en Remettre la douille en caoutchouc à sa place.
Réglage manuel
Attention :
Ne pas toucher le régulateur quand celui-ci se trouve sous tension !
AMV 01, AMV 02
1. Enlever la petite douille en caoutchouc. 2. Mettre la clé Allen dans l’ouverture.
3. Tourner le régulateur vers la position désirée manuellement.
Enlever la clé et remettre en place la petite douille en caoutchouc.
Rentrer la tige |
Sortir la tige |
VD.LS.A1.14 |
Vannes et moteurs |
9 |
Fiche technique |
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02 |
|
|
Réglage manuel |
AMV-H 01, AMV-H 02 |
|
$ |
|
L’indication de la position est réglée d’usine. |
|
|
|
Si pour une raison quelconque (nouvelle |
|
" |
|
précision, bouton décalé) un nouveau réglage |
|
|
|
s’impose, il faut suivre les consignes suivantes, |
|
|
|
après avoir démonté le régulateur de la vanne : |
|
|
|
1. Activer le régulateur à l’aide d’un signal afin |
|
# |
|
|
|
|
|
de faire rentrer la tige de réglage (régulateur |
|
" |
|
monté sur la vanne). |
|
|
|
2. Au moment de l’arrêt de celle-ci, tourner |
|
|
|
la bague d’indication de position ", en |
|
|
|
poussant simultanément le levier de réglage |
|
# |
|
#, jusqu’à la position où la rainure repère " |
$ |
|
|
Bouton |
||
|
est alignée sur le symbole négatif (-) #. Arrivé |
||
|
" Bague d’indication de position |
||
|
dans cette position, ne plus tourner le bouton |
||
|
# |
Symbole négatif |
|
|
$. |
||
|
" |
Rainure repère |
|
|
3. Activer le régulateur à l’aide d’un signal afin de |
||
|
# Levier de réglage |
||
|
faire sortir la tige de réglage. |
||
|
|
|
Déconnecter le câble du |
Avant de déconnecter le câble du régulateur |
|
régulateur |
il faut couper le courant (mettre hors tension). |
|
|
Mettre un tournevis dans l’ouverture auprès du |
|
|
câble, enlever le levier de la bague de montage |
|
|
et ensuite retirer à la main le connecteur du |
|
|
régulateur. |
|
|
a |
Orifice d’entréeb |
|
|
du câble |
Bague de montage
c
<![endif]>M-diskon/01
10 |
Vannes et moteurs |
VD.LS.A1.14 |
Fiche technique |
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02 |
|
|
Dimensions |
|
|
|
|
AMV 01, AMV 02 |
|
|
|
88 |
49 |
|
|
<![if ! IE]> <![endif]>83 76 |
<![if ! IE]> <![endif]>77 |
<![if ! IE]> <![endif]>M-dimenzije/01 |
AMV-H 01, AMV-H 02
Combinaisons de régulateurs – Vannes
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AMV (-H) 01 / 02 |
AMV(-H) 01 / 02 + |
AMV(-H) / 02 + |
AMV(-H) 01 / 02 + |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
AMV 01 / 02 + |
||||||||||||||||||||||||||||||||||||||||
+ VZ 2, VZL 2 |
VZ 3, VZL 3 |
VZ 4, VZL 4 |
VRBZ 2/3 |
|
|
AB-QM |
||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD.LS.A1.14 |
Vannes et moteurs |
11 |
Fiche technique |
Régulateur électrique, signal d’entrée 3 points pas à pas AMV 01, AMV 02, AMV-H 01, AMV-H 02 |
|
|
12 |
Vannes et moteurs |
VD.LS.A1.14 |
