Tips til montøren Vandventiler

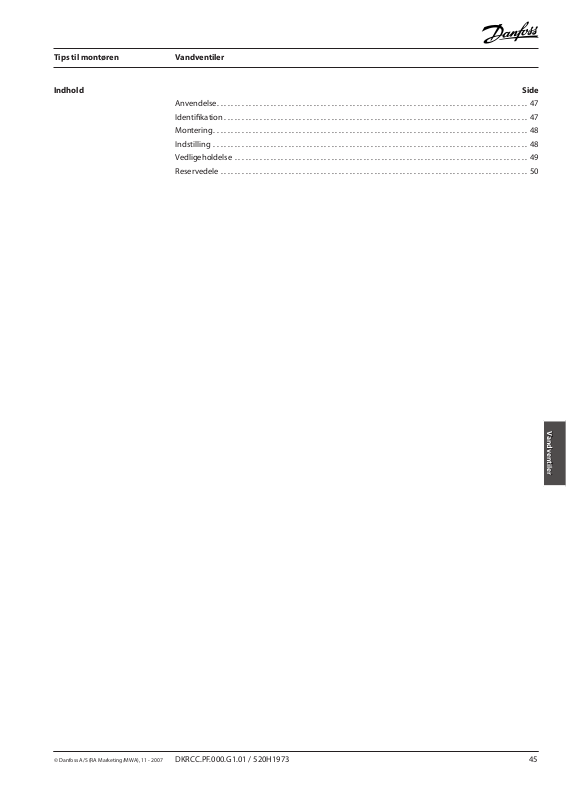

Indhold Side
Anvendelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Identikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Montering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Indstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Reservedele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Vandventiler
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 45
Noter
46 DKRCC.PF.000.G1.01 / 520H1973 © Danfoss A/S (RA Marketing/MWA), 11 - 2007
Tips til montøren Vandventiler
Anvendelse
Identikation
Trykstyrede vandventiler, type WV, anvendes i
køleanlæg med vandkølede kondensatorer til
at holde et konstant kondensatortryk under
varierende belastninger.
Vandventilerne kan anvendes til alle gængse
kølemidler inden for ventilernes arbejdsområde.
Type WVS kan også benyttes til R 717
(ammoniak).
Danfoss vandventil type WVFM består af et
ventilhus og en bælgkapsling. På bælgkapslingen
ndes en mærkat, der oplyser om ventiltype og
arbejdsområde samt maks. tilladeligt driftstryk.
Mærkaten angiver det maks. tilladelige
driftstryk på vandsiden angivet som PN 10 i
overensstemmelse med IEC 534-4.
I bunden af ventilen er vist, hvilken vej
indstillingsspindelen skal drejes for større eller
mindre vandmængde.
Vandventil type WVFX består af et ventilhus
med en indstillingsenhed på den ene side og en
bælgkapsel på den anden.
På bælgkapslen ndes et skilt, der angiver
ventiltype og arbejdsområde foruden maks.
tilladeligt driftstryk.
Alle trykangivelser gælder for kondensatorsiden.
På den ene side af ventilhuset er indstøbt PN
16 (nom. tryk) og f.eks. DN 15 (nom. diameter)
sammen med kvs 1,9 (ventilens kapacitet i m3/h
ved et trykfald på 1 bar).
Ag0_0001
Ag0_0002
Vandventiler
Ag0_0003
På ventilhusets modsatte side er der indstøbt RA
og DA.
RA betyder ”Reverse Action” (omvendt funktion)
og DA betyder ”Direct Action” (direkte funktion).
Når WVFX anvendes som en kondensatortrykventil,
skal bælgkapslingen altid være monteret
nærmest DA-mærkaten.
Ag0_0004
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 47
Tips til montøren Vandventiler
FV
Montering
WVFM og WVFX monteres i vandledningen,
normalt foran kondensatoren og med
gennemstrømning i pilens retning.
Vi anbefaler, at der altid monteres et FV-lter
foran vandventilen for at undgå snavs i ventilens
bevægelige dele.
For at forhindre, at der overføres vibrationer
til bælgkapslen, skal kapslen tilsluttes
trykledningen efter olieudskilleren ved hjælp af
et kapillarrør.
Kapillarrøret tilsluttes på oversiden af
trykledningen for at undgå tilbageløb af olie og
evt. snavs.
Vandventil WVFM og WVFX 32-40 monteres
normalt, så bælgkapslingen vender opad.
Ag0_0005
Ag0_0006
Indstilling
Vandventil type WVFX 10-25 kan monteres i alle
placeringer.
Vandventil type WVFM og WVFX indstilles, så det
ønskede kondensatortryk opnås. Ved at dreje
indstillingsspindelen højre om opnås et lavere
tryk, og ved at dreje den venstre om opnås et
højere tryk.
Til grovindstilling af WVFX kan skalamærkerne
1 – 5 benyttes. Skalamærke 1 svarer til ca. 2 bar,
og skalamærke 5 svarer til ca. 17 bar.
Bemærk, at værdierne for ventilens indstillingsområde er angivet for begyndende åbning.
For at opnå fuldt åben ventil skal
kondensatortrykket stige 3 bar.
Ag0_0007
Ag0_0008
48 DKRCC.PF.000.G1.01 / 520H1973 © Danfoss A/S (RA Marketing/MWA), 11 - 2007
Tips til montøren Vandventiler
Vedligeholdelse
Vi anbefaler, at vandventilerne indgår i en
forebyggende vedligeholdelse, da der kan samle
sig snavs (slam) omkring de bevægelige dele i
ventilerne.
I vedligeholdelsen kan der indgå en
gennemskylning af vandventilerne, dels for
at skylle urenheder væk og dels for at få en
fornemmelse af, om ventilernes reaktion har
ændret sig og er blevet langsommere.
Ag0_0009
Det er nemmest at skylle en vandventil type
WVFM, hvis der placeres to skruetrækkere under
indstillingsskruen.
Ag0_0010
Gennemskylning af ventiler type WVFX kan
ligeledes foretages med to skruetrækkere, der
placeres i en slids på hver side af indstillingsdelen
(ederhuset) og ind under ederskålen.
Skruetrækkerne vippes ned mod rørene og åbner
derved for større vandgennemstrømning.
Hvis der er konstateret uregelmæssigheder i
vandventilerne eller utætheder over ventilsædet,
adskilles ventilen og renses.
Før en adskillelse skal trykket altid tages
af bælgkapslingen, dvs. forbindelsen til
køleanlæggets kondensator skal afbrydes.
Før adskillelse skrues indstillingsederen helt
tilbage (højre om) mod laveste trykindstilling.
O-ringe og øvrige pakninger udskiftes altid efter
en adskillelse.
Vandventiler
Ag0_0011
Ag0_0012
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 49
Tips til montøren Vandventiler
Reservedele
Følgende reservedele kan leveres til Danfoss
vandventiler type WVFM og WVFX:
en bælgkapsling,
montørudstyr (der indeholder reservedele
herunder pakninger og fedt til ventilernes
vandside).
Der leveres også et pakningssæt som en
reservedel til type WVFM.
Bestillingsnumre til reservedele og pakningssæt ndes i reservedelskataloget *.
Ag0_0013
*) Find dokumentation om reservedele på http://www.danfoss.com
