Vandbalance og strengregulering
Applikationstegninger
2 |
Danfoss.dk
Classified as Business
Radiatoranlæg
2-strengsanlæg uden forindstillingsventiler
Formål/Funktion
Løsningen kan anvendes i de situationer, hvor det
økonomisk eller teknisk ikke er muligt at udskifte alle
radiatorventiler.
ASV-PV anvendes til indregulering af 2-strengs
radiatoranlæg med flere stigestrenge. Ved skiftende
lastsituationer holder ASV-PV et fast differenstryk over
reguleringskredsen, mens ASV-BD begrænser det
maksimale flow.
ASV-BD giver desuden mulighed for kontrolmåling af den
samlede vandmængde på stigestrengen.
Installation
ASV-PV installeres i returløbet og forbindes til ASV-BD i
fremløbet via det medfølgende kappilarrør. På ASV-BD
lukkes den blå målenippel og den røde åbnes.
Isoleringskapper monteres om nødvendigt.
Indregulering/Måling mm.
ASV-PV indstilles typisk til 10 kPa (fabriksindstilling) i
radiatoranlæg.
ASV-BD indstilles til den ønskede maks. vandmængde jf.
datablad. Maks. vandmængde kan eftervises med fx PFM100 måleapparat
3 |
Danfoss.dk
Classified as Business
Radiatoranlæg
2-strengsanlæg med forindstillingsventiler
Formål/Funktion
ASV-PV anvendes typisk til indregulering af 2-strengs
radiatoranlæg med flere stigestrenge. ASV-PV sikrer
konstant differenstryk over stigestrengen. Herved sikres
korrekte vandmængder på radiatorerne under forskellige
lastsituationer. ASV-BD giver mulighed for kontrolmåling af
den samlede vandmængde på stigestrengen.
Installation
ASV-PV installeres i returløbet og ASV-BD i fremløbet. De
forbindes via det medfølgende kappilarrør. På ASV-BD
sikres at den blå målenippel (fabriksindstilling) er løsnet.
Isoleringskapper monteres om nødvendigt.
Indregulering/Måling mm.
ASV-PV indstilles typisk til 10 kPa (fabriksindstilling) i
radiatoranlæg.
ASV-BD åbnes helt (fabriksindstilling)
På ASV-BD kan den samlede vandmængde eftervises med
fx PFM 100 måleapparat.
4 |
Danfoss.dk
Classified as Business
Radiatoranlæg
2-strengsanlæg med dynamiske radiatorventiler
Formål/Funktion
Dynamiske radiatorventiler sikrer at hver enkelt radiator i
et 2-strengsanlæg får den ønskede vandmængde.
Derved sikres korrekt vandbalance i hele varmesystemet.
RA-DV overflødiggør yderligere indreguleringsventiler.
Installation
Ventilen installeres som en normal radiatorventil i
radiatorens fremløb.
Ønskes afspærrings– og kontrolmålingsfunktion kan MSVBD monteres i hver stigestreng.
Indregulering/Måling mm.
RA-DV indstilles på den ønskede vandmængde jf. datablad.
Differenstrykket skal være 10 – 60 kPa over RA-DV.
Kontrolmåling af differenstryk kan foretages med ΔPværktøj eller PFM-100
Maks vandmængde på stigestrengen kan eftervises på
MSV-BD med fx PFM-100 måleapparat.
5 |
Danfoss.dk
Classified as Business
Gulvvarmeanlæg
ASV-PV i hver lejlighed
Formål/Funktion
ASV-PV sikrer konstant differenstryk over gulvvarmeshunten
i forskellige lastsituationer.
Lastændringer i varmeanlægget vil ikke påvirke det enkelte
gulvvarmeanlæg.
Denne løsning tillader decentral brugsvandsproduktion på
lejlighedsniveau, Da opbygningen tillader et differenstryk, der
er højt nok til at føde en brugsvandsveksler.
Installation
ASV-PV installeres i returløbet og det medfølgende kapillarrør
forbindes til fremløb på ASV-BD eller t-stykke, hvis der ikke
ønskes flowverificering på lejlighedsniveau. På ASV-BD sikres
at den blå målenippel (fabriksindstilling) er løsnet.
Isoleringskapper monteres om nødvendigt.
Indregulering/Måling mm.
ASV-PV indstilles så det ønskede differenstryk over
gulvvarmekredsen opnås. Indstilling af differenstryk på ASVPV skal være højere end det cirkulationspumpen genererer.
Cirkulationspumpe skal stilles på konstanttryk. Laveste
indstilling på cirkulationspumpen vælges. Termostatventilen
åbnes og alle termomotorer åbnes. Differenstrykket på ASVPV hæves indtil der opnås samme temperatur på fremløbet
før og efter blandepunkt.
Maks vandmængde på stigestrengen kan eftervises på
MSV-BD med fx PFM-100 måleapparat.
Forindstilling på gulvvarmemanifolden indstilles iht.
fabrikantens anvisninger
Termostatventilen indstilles efter indregulering på det
ønskede setpunkt (Typisk 35 grader)
6 |
Danfoss.dk
Classified as Business
Gulvvarmeanlæg
ASV-PV på stigestrengen
Formål/Funktion
ASV-PV sikrer konstant differenstryk over stigestrengen i
forskellige lastsituationer.
ASV-BD giver mulighed for verificering af den samlede
vandmængde på stigestrengen.
MSV-BD giver mulighed for verificering af de på manifolden
indstillede vandmængder.
Installation
ASV-PV installeres i returløbet og medfølgende kapillarrør
forbindes til ASV-BD i fremløbet.
MSV-BD installeres i lejligheden på returløbet.
Indregulering/Måling mm.
ASV-PV indstilles så det ønskede differenstryk over den
fjerneste/kritiske gulvvarmekreds opnås. Indstilling af
differenstryk på ASV-PV skal være højere end det
cirkulationspumperne genererer. Cirkulationspumpen skal
stilles på konstanttryk – start på laveste indstilling.
Termostatventilen på shunten åbnes og alle termomotorer
åbnes. Differenstrykket på ASV-PV hæves indtil der opnås
samme temperatur på fremløb før og efter blandepunkt.
Forindstilling på gulvvarmemanifolden indstilles iht.
fabrikantens anvisninger
7 |
Danfoss.dk
Classified as Business
Radiatoranlæg

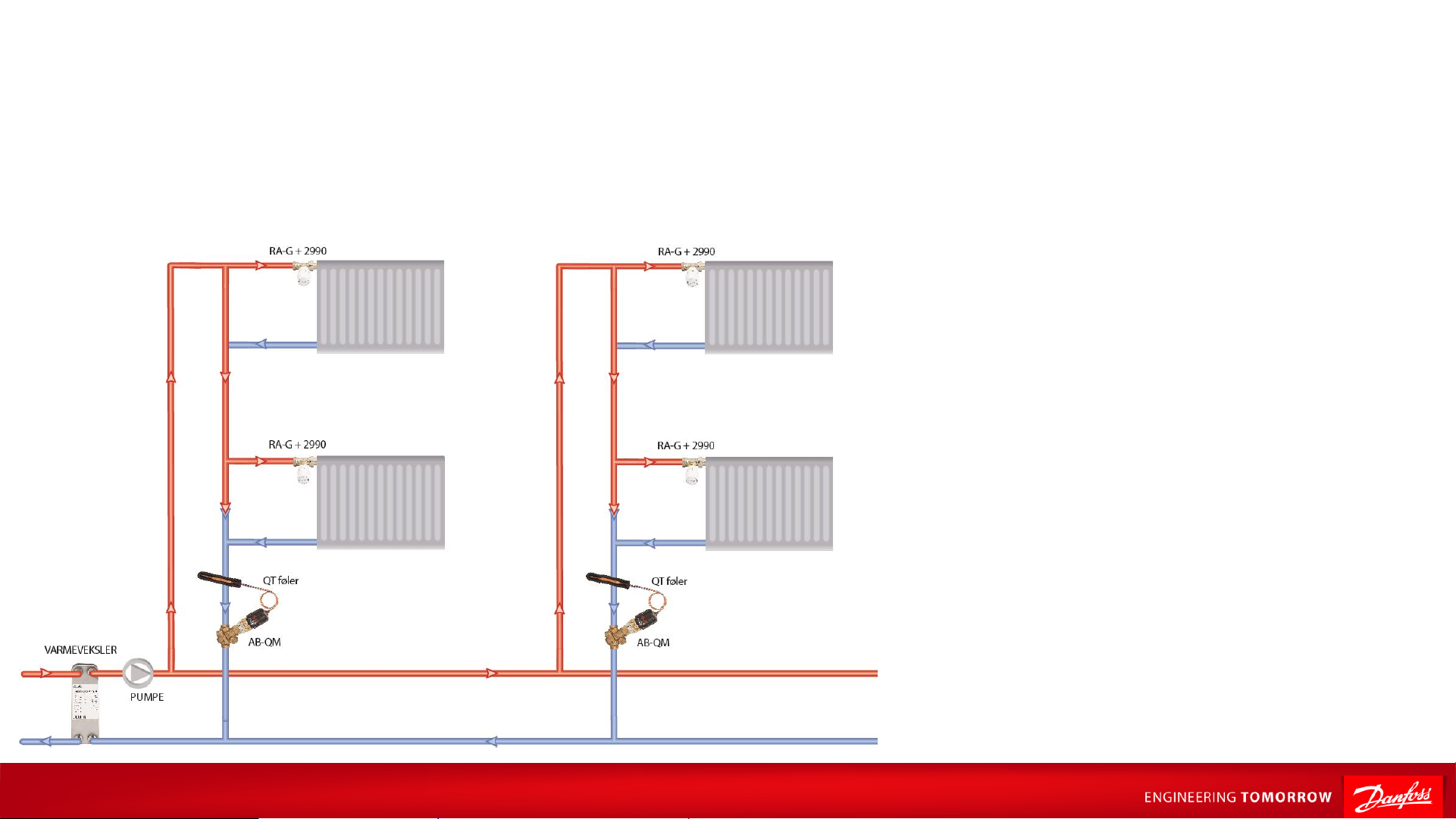

1-strengsanlæg med AB-QM + QT
Formål/Funktion
AB-QM + QT anvendes til indregulering af 1-strengs
radiatoranlæg med flere stigestrenge. AB-QM sikrer at
maks. flow for den enkelte streng ikke overskrides. QTtermostaten sikrer at returtemperaturen på den enkelte
streng ikke overskrider indstillede værdi.
Installation
AB-QM installeres i på den enkelte streng og QT-
termostaten påmonteres. Føleren fra QT-termostaten
monteres tilsvarende på returrøret.
Indregulering/måling mm.
Først stilles AB-QM på den ønskede maks. vandmængde for
hver streng. Den ønskede returtemperatur stilles derefter
på QT-termostaten.
8 |
Danfoss.dk
Classified as Business
Varmeflade
AB-QM
Formål/Funktion
AB-QM har til formål at fungere som reguleringsventil til
blandeshunten.
Installation
AB-QM installeres i returløbet efter afgreningen til
kontraventilen.
Indregulering/måling mm.
Cirkulationspumpen skal stilles på konstanttryk – start på
laveste indstilling. Flowet på AB-QM drosles ned indtil man
opnår samme temperatur på fremløb før og efter
blandepunkt.
9 |
Danfoss.dk
Classified as Business
Brugsvand
MTCV
Formål/Funktion
MTCV-A sikrer minimum cirkulationstemperatur
opretholdes alle steder i cirkulationsledningen indtil MTCVventilen.
MTCV-B er udbygget med termostatisk bypass. Det gør det
muligt at desinficere cirkulationsledningen. Det sker ved at
hæve varmtvandstemperaturen, hvilket åbner det
mekaniske bypass i ventilen. Herved gennemskylles
cirkulationsledningen med det varmere vand.
MTCV-C er udbygget med elektronisk styret bypass. Det
gør det muligt at desinficere cirkulationsledningen. Det sker
ved at ventilens bypass åbnes via et styresignal fra fx
CCR2+. Herved gennemskylles cirkulationsledningen.
Installation
MTCV installeres i bunden af hver cirkulationsledning.
Indregulering/måling mm.
Ventilen indstilles til den ønskede temperatur. Den ønskede
temperatur er tappetemperaturern plus det varmetab der
er fra ventilen til tappestedet.
