Danfoss VACON NXS, VACON NXP Operating guide [sv]

Handbok
VACON® NXS/NXP Air-cooled
Wall-mounted and Standalone
VACON® NXS/NXP Air-cooled
Handbok
Innehåll
1
Introduktion 10
1.1
1.2
1.3
1.4
1.5
2
Säkerhet 12
2.1
2.2
3
Produktöversikt
3.1
3.2
Innehåll
15
3.3
3.4
3.5
3.6
3.7
3.8
Introduktion till manöverpanelen 23
3.8.1
Manöverpanel 23
3.8.2
Display 25
3.8.3
Grundläggande menystruktur 26
3.8.4
Ta emot leveransen 28
4
4.1
Tillbehör för FR4/FI4–FR6/FI6 28
4.1.1
Tillbehör för FR7/FI7–FR8/FI8 29
4.1.2
Tillbehör för FR10–FR11 (fristående) 29
4.1.3
4.2
4.3
4.4
Montera enheten 32
5
5.1
Allmänna krav på omgivningsförhållanden 32
5.1.1
Installation på hög höjd 32
5.1.2
AQ275638903263sv-000301/DPD01219I | 3Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
5.2
Kylningskrav 33
5.2.1
Allmänna kylningskrav 33
5.2.2
Kylning av FR4 till FR9 33
5.2.3
Kylning av fristående frekvensomriktare (FR10 till FR11)
Installation 36
5.3
Installera väggmonterade frekvensomriktare 36
5.3.1
Installera fristående frekvensomriktare 37
5.3.2
Elektrisk installation 38
6
Kabelanslutningar 38
6.1
Allmänna kabelkrav 38
6.1.1
UL-standarder för kablar 38
6.1.2
Kabelval och dimensionering 39
6.1.3
Kabelval och dimensionering, Nordamerika 39
6.1.4
Val av säkring 39
6.1.5
Innehåll
36
Princip för kraftenhetens topologi 39
6.1.6
Bromsmotståndskablar 40
6.1.7
Installation enligt EMC-krav 40
6.2
Installation i ett hörnjordat nät 41
6.2.1
Jordning 41
6.3
Komma åt och hitta plintarna 42
6.4
Komma åt och hitta plintarna för FR4/FI4 42
6.4.1
Komma åt och hitta plintarna för FR5 44
6.4.2
Komma åt och hitta plintarna för FR6/FI6 45
6.4.3
Komma åt och hitta plintarna för FR7/FI7 46
6.4.4
Komma åt och hitta plintarna för FR8/FI8 48
6.4.5
Komma åt och hitta plintarna för FR9 50
6.4.6
Komma åt och hitta plintarna för FR10 (fristående) 51
6.4.7
Komma åt och hitta plintarna för FR11 (fristående) 53
6.4.8
Installation av kablar 56
6.5
Ytterligare anvisningar för kabelinstallation 57
6.5.1
Installation av kablar, FR4–FR6/FI4–FI6 57
6.5.2
Installation av kablar, FR7/FI7 60
6.5.3
Installation av kablar, FR8/FI8 63
6.5.4
Installation av kablar, FR9 66
6.5.5
Installation av kablar, FR10 (fristående) 69
6.5.6
Installation av kablar, FR11 (fristående) 73
6.5.7
Installation i IT-system 78
6.6
AQ275638903263sv-000301/DPD01219I4 | Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
6.6.1
Installera frekvensomriktare i ett IT-system, FR4–FR6 78
6.6.2
Installera frekvensomriktare i ett IT-system, FR7
Installera frekvensomriktare i ett IT-system, FR8–FR11 83
6.6.3
Styrenhet 84
7
7.1
7.2
7.3
Val av styrkablar 85
7.3.1
Styrplintar på OPTA1 85
7.3.2
7.3.2.1
7.3.2.2
Styrplintar på OPTA2 och OPTA3 90
7.3.3
7.4
7.5
Signalinvertering av digital ingångssignal 87
Bygellägen för grundkortet OPTA1 88
Innehåll
81
Använda manöverpanelen 92
8
8.1
8.2
Övervakade värden 92
8.2.1
8.3
Hitta parametrar 93
8.3.1
Välja värden 94
8.3.2
Redigera värden siffra för siffra 95
8.3.3
8.4
Hitta menyn Panelstyrning 96
8.4.1
Parametrar för manöverpanelsstyrning, M3 96
8.4.2
Byta aktiv styrplats 97
8.4.3
Manöverpanelbörvärde 97
8.4.4
8.4.4.1
Byta rotationsriktning 98
8.4.5
Inaktivera motorstoppfunktionen 98
8.4.6
Redigera frekvensbörvärdet 97
Specialfunktioner i menyn Panelstyrning 98
8.4.7
8.4.7.1
8.4.7.2
8.5
Hitta menyn Aktiva fel 99
8.5.1
Granska data vid feltidpunkt 99
8.5.2
Data vid feltidpunkt 99
8.5.3
Välja manöverpanelen som aktiv styrplats 98
Kopiera frekvensbörvärdet till manöverpanelen 98
AQ275638903263sv-000301/DPD01219I | 5Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
8.6
8.7
Innehåll
Använda menyn Felhistorik (M5) 100
8.6.1
Menyn Felhistorik (M5) 100
8.6.2
Återställa felhistoriken 100
Använda menyn System (M6) 101
8.7.1
Hitta menyn System 101
8.7.2
Funktioner i menyn System 101
8.7.3
Ändra språk 104
8.7.4
Byta applikation 104
8.7.5
Kopiera parametrar (S6.3) 105
8.7.5.1
8.7.5.2
8.7.5.3
8.7.5.4
8.7.5.5
Spara parameteruppsättningar (Parameterset S6.3.1)
Ladda upp parametrar till manöverpanelen (Till panelen, S6.3.2) 105
Ladda ner parametrar till frekvensomriktaren (Från panelen, S6.3.3) 105
Aktivera eller inaktivera automatisk säkerhetskopiering av parametrar (P6.3.4) 106
Jämföra parametrarna 106
105
Säkerhet 107
8.7.6
8.7.6.1
8.7.6.2
8.7.6.3
8.7.6.4
8.7.6.5
8.7.6.6
8.7.6.7
8.7.6.8
8.7.6.9
Panelsinställningar 109
8.7.7
8.7.7.1
8.7.7.2
8.7.7.3
8.7.7.4
8.7.7.5
Hitta menyn Säkerhet 107
Lösenord 107
Ställa in ett lösenord 107
Ange ett lösenord 107
Inaktivera lösenordsfunktionen 107
Låsa en parameter 108
Startguide (P6.5.3) 108
Aktivera/inaktivera startguiden 108
Tillåta/förhindra ändringar av driftvärden 108
Hitta menyn Panelsinställningar 109
Ändra den förvalda sidan 109
Förvald sida för menyn Drift (P6.6.2) 109
Ställa in återgångstiden 109
Kontrastjustering (P6.6.4) 109
8.7.7.6
Hårdvaruinställningar 110
8.7.8
8.7.8.1
8.7.8.2
8.7.8.3
8.7.8.4
8.7.8.5
8.7.8.6
Tid för bakgrundsbelysning (P6.6.5) 110
Hitta menyn HW inställn 110
Ställa in den interna bromsmotståndsanslutningen 110
Fläktstyrning 110
Ändra fläktstyrningsinställningarna 111
HMI-kvitteringsfördröjning (P6.7.3) 111
Ändra HMI-kvitteringstiden 111
AQ275638903263sv-000301/DPD01219I6 | Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
8.7.8.7
8.7.8.8
8.7.8.9
Systeminformation 112
8.7.9
8.7.9.1
8.7.9.2
8.7.9.3
8.7.9.4
8.7.9.5
8.7.9.6
8.7.9.7
8.7.9.8
8.7.9.9
8.7.9.10
Ändra antalet försök till HMI-kvittering (P6.7.4) 111
Sinusfilter (P6.7.5) 111
Förladdningsläge (P6.7.6)
Hitta menyn System Info 112
Totalräknare (S6.8.1) 112
Trippräknare (S6.8.2) 112
Återställa trippräknarna 112
Programvara (S6.8.3) 113
Applikationer (S6.8.4) 113
Granska sidan Applikationer 113
Hårdvara (S6.8.5) 113
Kontrollera ett tilläggskorts status 113
Menyn Debug (S6.8.7) 114
Innehåll
112
Använda menyn Tilläggskort 114
8.8
Menyn Tilläggskort 114
8.8.1
Granska anslutna tilläggskort 114
8.8.2
Hitta parametrar för tilläggskort 114
8.8.3
Ytterligare manöverpanelsfunktioner 115
8.9
Driftsättning 116
9
Säkerhetskontroller innan driftsättning 116
9.1
Driftsätta frekvensomriktaren 117
9.2
Mäta kablars och motorns isolationshållfasthet 117
9.3
Kontroll av motorkabelns isolationshållfasthet 117
9.3.1
Kontroll av nätkabelns isolationshållfasthet 118
9.3.2
Kontroll av motorkabelns isolationshållfasthet 118
9.3.3
Kontroller efter driftsättning 118
9.4
Testa frekvensomriktaren efter driftsättning 118
9.4.1
Drifttest utan belastning 119
9.4.2
9.4.2.1
Test A: Styrning från styrplintarna 119
9.4.2.2
Starttest 119
9.4.3
Id-körning 119
9.4.4
Underhåll 120
10
Underhållsschema 120
10.1
Reformering av kondensatorerna 120
10.2
Test B: Styrning från manöverpanelen 119
AQ275638903263sv-000301/DPD01219I | 7Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
11
Felsökning 122
11.1
Allmän information om felsökning 122
11.2
Återställa ett fel 122
11.3
Skapa en fil med serviceinformation 122
12
Specifikationer
Frekvensomriktarens vikt 124
12.1
Mått 124
12.2
Lista över mått 124
12.2.1
Väggmonterad 125
12.2.2
12.2.2.1
12.2.2.2
12.2.2.3
12.2.2.4
Flänsmontering 133
12.2.3
Mått för FR4–FR6 125
Mått för FR7 127
Mått för FR8 128
Mått för FR9 130
Innehåll
124
12.2.3.1
12.2.3.2
12.2.3.3
Fristående 138
12.2.4
12.2.4.1
Kabel- och säkringsstorlekar 141
12.3
Lista över kabel- och säkringsstorlekar 141
12.3.1
Kabel- och säkringsstorlekar för 208–240 V och 380–500 V, FR4 till FR9 141
12.3.2
Kabel- och säkringsstorlekar för 208–240 V och 380–500 V, FR4 till FR9, Nordamerika 142
12.3.3
Kabel- och säkringsstorlekar för 525–690 V, FR6 till FR9 143
12.3.4
Kabel- och säkringsstorlekar för 525–690 V (UL-klassificering 600 V), FR6 till FR9, Nordamerika 144
12.3.5
Kabel- och säkringsstorlekar för 380–500 V, FR10 till FR11 (fristående) 145
12.3.6
Kabel- och säkringsstorlekar för 380–500 V, FR10 till FR11, Nordamerika 146
12.3.7
Kabel- och säkringsstorlekar för 525–690 V, FR10 till FR11 146
12.3.8
Kabel- och säkringsstorlekar för 525–690 V (UL-klassificering 600 V), FR10 till FR11, Nordamerika 147
12.3.9
Kabelskalningslängder 148
12.4
Mått för flänsmontering, FR4–FR6 133
Mått för flänsmontering, FR7–FR8 135
Mått för flänsmontering, FR9 137
Mått för FR10–FR11 (fristående) 138
Åtdragningsmoment för skyddslockets skruvar 149
12.5
Plintarnas åtdragningsmoment 149
12.6
Märkeffekter 150
12.7
Överbelastningskapacitet 150
12.7.1
Märkeffekter för nätspänningar på 208–240 V 151
12.7.2
Märkeffekter för nätspänningar på 208–240 V, Nordamerika 152
12.7.3
Märkeffekter för nätspänningar på 380–500 V 153
12.7.4
AQ275638903263sv-000301/DPD01219I8 | Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
12.8
12.9
12.10
Innehåll
12.7.5
Märkeffekter för nätspänningar på 380–500 V, Nordamerika 154
12.7.6
Märkeffekter för nätspänningar på 525–690 V (UL-klassificering 600 V)
Märkeffekter för nätspänningar på 525–690 V (UL-klassificering 600 V), Nordamerika 157
12.7.7
Tekniska data för VACON® NXP 158
Bromschopperdata 162
Bromschopperdata 162
12.9.1
Bromschopperdata för nätspänningar på 208–240 V 162
12.9.2
Bromschopperdata för nätspänningar på 380–500 V 163
12.9.3
Bromschopperdata för nätspänningar på 525–690 V 165
12.9.4
Interna bromsmotstånd, FR4–FR6 (380–500 V) 166
12.9.5
Fel och larm 166
155
AQ275638903263sv-000301/DPD01219I | 9Danfoss A/S © 2020.02
Obs! Det går att ladda ner de engelska och franska produkthandböckerna med information om säkerhet, varningar och försik­tighetsåtgärder från https://www.danfoss.com/en/service-and-support/.
REMARQUE Vous pouvez télécharger les versions anglaise et française des manuels produit contenant l'ensemble des informa­tions de sécurité, avertissements et mises en garde applicables sur le site https://www.danfoss.com/en/service-and-support/.
089
VACON® NXS/NXP Air-cooled
Handbok
Introduktion
1 Introduktion
1.1 Handbokens syfte
Handboken innehåller information för säker installation och driftsättning av frekvensomriktaren. Den är avsedd att användas av be­hörig personal. Läs och följ instruktionerna för att använda frekvensomriktaren på ett säkert och professionellt sätt. Lägg särskild vikt vid säkerhetsinstruktionerna och de allmänna varningarna. Handboken ska alltid finns tillgänglig i anslutning till frekvensomrik­taren.
1.2 Ytterligare resurser
Ytterligare resurser som hjälper dig att förstå frekvensomriktarens avancerade funktioner och programmering.
Handböckerna för VACON® NX innehåller mer detaljerad information om att arbeta med parametrar och har många exempel.
Användarhandboken för VACON® NX I/O-kort innehåller mer information om I/O-kort och installation.
Anvisningar för drift med tilläggskort och annan utrustning.
Kompletterande dokumentation och handböcker finns tillgängliga från Danfoss.
1.3 Kassering
Kassera inte utrustning som innehåller elektriska komponenter tillsammans med hushållssopor. Kassera det i enlighet med lokala bestämmelser.
1.4 Säkerhetsstandarder och certifieringar
Följande lista är ett urval av möjliga typgodkännanden och certifieringar för Danfoss frekvensomriktare:
O B S !
Specifika godkännande och certifieringar för frekvensomriktaren finns på frekvensomriktarens märkskylt. Kontakta det lokala Danfoss-kontoret eller partner för mer information.
1.5 Snabbstartguide
Genomför följande procedurer vid installation och driftsättning. Kontakta din lokala leverantör om problem uppstår.
AQ275638903263sv-000301 / DPD01219I10 | Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
Vacon Ltd frånsäger sig ansvar för användning av frekvensomriktare på sätt som strider mot anvisningarna.
Procedur
1.
Kontrollera att leveransen stämmer överens med beställningen, se avsnitt 4.1 Kontrollera leveransen.
2.
Läs noggrant igenom säkerhetsinstruktionerna i avsnitt 2.1 Risker och varningar och 2.2 Varningar och anmärkningar innan driftsättning.
3.
Kontrollera att det finns tillräckligt mycket fritt utrymme runt frekvensomriktaren ((5.2.2 Kylning av FR4 till FR9 och 5.2.3
Kylning av fristående frekvensomriktare (FR10 till FR11)) och kontrollera omgivningsförhållanden i avsnitt 12.8 Tekniska da­ta för VACON® NXP innan den mekaniska installationen.
4.
Kontrollera motorkabelns, nätkabelns och nätsäkringarnas dimensioner samt kabelanslutningarna. Läs avsnitt 6.1 Kabe-
lanslutningar, 6.2 Installation enligt EMC-krav och 6.3 Jordning.
5.
Följ installationsanvisningarna, se avsnitt 6.5 Installation av kablar.
6.
Mer information om styranslutningar finns i avsnitt 7.3.2 Styrplintar på OPTA1.
7.
Om startguiden är aktiv väljer du språk för manöverpanelen och en applikation. Godkänn valen genom att trycka på knap­pen [enter]. Om startguiden inte är aktiv följer du anvisningarna A och B nedan.
a.
Välj språk för manöverpanelen i meny M6, sida 6.1. Anvisningar finns i avsnitt 8.7.3 Ändra språk.
b.
Välj applikation i meny M6, sida 6.2. Anvisningar finns i avsnitt 8.7.4 Byta applikation.
8.
Alla parametrar har förinställda standardvärden. Kontrollera att följande parametrar i grupp G2.1 har samma data som på märkskylten för att säkerställa att frekvensomriktaren fungerar korrekt. Mer information om parametrarna i listan nedan finns i applikationshandboken för VACON® All in One.
Introduktion
Motorns nominella spänning
Motorns nominella frekvens
Motorns nominella varvtal
Motorns nominella ström
Motorns cos phi
9.
Följ driftsättningsanvisningarna, se avsnitt 9.2 Driftsätta frekvensomriktaren.
VACON® NXS-/NXP-frekvensomriktaren är klar för användning.
AQ275638903263sv-000301 / DPD01219I | 11Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
Säkerhet
2 Säkerhet
2.1 Risker och varningar
F A R A
RISK FÖR ELSTÖTAR FRÅN KRAFTENHETSKOMPONENTER
Komponenterna i kraftenheten är strömförande när frekvensomriktaren är ansluten till elnätet. Om du kommer i kontakt med den här spänningen kan det resultera i allvarliga skador eller dödsfall.
Rör inte komponenterna i kraftenheten när frekvensomriktaren är ansluten till elnätet. Kontrollera att frekvensomriktarens
-
kåpor är stängda innan frekvensomriktaren ansluts till elnätet.
F A R A
RISK FÖR ELSTÖTAR FRÅN PLINTAR
Motorplintarna U, V och W, bromsmotståndets anslutningsplintar eller likströmsplintarna är strömförande när frekvensomrikta­ren är ansluten till elnätet, även om motorn inte är igång. Om du kommer i kontakt med den här spänningen kan det resultera i allvarliga skador eller dödsfall.
Rör inte motorplintarna U, V och W, bromsmotståndets anslutningsplintar eller likströmsplintarna när frekvensomriktaren är
-
ansluten till nätet. Kontrollera att frekvensomriktarens kåpor är stängda innan frekvensomriktaren ansluts till elnätet.
F A R A
RISK FÖR STÖTAR FRÅN DC-LÄNK ELLER EXTERN KÄLLA
Frekvensomriktarens anslutningskontakter och komponenter kan vara strömförande i 5 minuter efter att den har kopplats bort från nätspänning och motorn har stannat. Frekvensomriktarens lastsida kan också generera spänning. Om du kommer i kontakt med den här spänningen kan det resultera i allvarliga skador eller dödsfall.
Innan arbete på frekvensomriktaren påbörjas:
-
Koppla bort frekvensomriktaren från nätspänningen och kontrollera att motorn har stannat. Lås och märk upp brytaren för inkommande matning till frekvensomriktaren. Se till att ingen extern källa genererar oönskad spänning under arbetet. Vänta 5 minuter innan frekvensomriktarens skåpdörr eller kåpa öppnas. Kontrollera med ett mätinstrument att ingen spänning föreligger.
V A R N I N G
RISK FÖR ELSTÖTAR FRÅN STYRPLINTAR
Styrplintarna kan ha farlig spänning även när frekvensomriktaren inte är ansluten till elnätet. Du kan skadas om du kommer i kontakt med den här spänningen.
Kontrollera att det inte finns någon spänning i styrplintarna innan du rör vid dem.
-
V A R N I N G
OAVSIKTLIG MOTORSTART
Vid igångsättning, strömavbrott eller felåterställning startar motorn omedelbart om startsignalen är aktiv, såvida inte pulsstyrn­ing har valts för start-/stopplogiken. I/O-funktionerna (inklusive startingångar) kan ändras om parametrar, applikationer eller pro­gramvara ändras. Om funktionen automatisk återställning aktiveras startar motorn automatiskt efter en automatisk felåterställn­ing. Se applikationsguide. Om du inte kontrollerar att motorn, systemet och eventuell ansluten utrustning är redo för start kan det leda till personskador eller skador på utrustningen.
Koppla från motorn från frekvensomriktaren om en oavsiktlig start kan medföra risk. Kontrollera att utrustningen är säker att
-
använda i under alla typer av förhållanden.
AQ275638903263sv-000301 / DPD01219I12 | Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
Säkerhet
V A R N I N G
LÄCKSTRÖMFARA
Läckström som överskrider 3,5 mA. Att inte jorda omriktaarens ordentligt kan resultera i allvarliga personskador eller dödsfall.
Säkerställ att utrustningens jordning har kontrollerats av en behörig elektriker.
-
V A R N I N G
RISK FÖR ELSTÖTAR FRÅN PE-LEDARE
Frekvensomriktarens kan orsaka en likström i PE-ledaren. Om du inte använder en enhet för jordfelsskydd (RCD) av typ B eller enhet för jordfelsövervakning (RCM) kan leda till att jordfelsskyddet inte ger det avsedda skyddet vilket i sin tur kan leda till allvar­liga skador eller dödsfall.
Använd en RCD- eller RCM-enhet av typ B för strömmatning till frekvensomriktaren.
-
2.2 Varningar och anmärkningar
F Ö R S I K T I G H E T
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV FELAKTIGA MÄTNINGAR
Att göra mätningar på frekvensomriktaren när den är ansluten till nätet kan skada frekvensomriktaren.
Gör inga mätningar när frekvensomriktaren är ansluten till nätet.
-
F Ö R S I K T I G H E T
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV FELAKTIGA RESERVDELAR
Frekvensomriktaren kan skadas om du använder reservdelar som inte kommer från tillverkaren.
Använd inte reservdelar som inte kommer från tillverkaren.
-
F Ö R S I K T I G H E T
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV OTILLRÄCKLIG JORDNING
Frekvensomriktarens kan ta skada om en jordledare inte används.
Se till att frekvensomriktaren alltid är jordad med en jordledare som är ansluten till jordplinten som är markerad med PE-
-
symbolen.
F Ö R S I K T I G H E T
RISK FÖR SKÄRSÅR PÅ GRUND AV VASSA KANTER
Frekvensomriktaren kan ha vassa kanter som kan orsaka skärskador.
Använd skyddshandskar när monterings-, kabeldragnings- eller underhållsarbete utförs.
-
F Ö R S I K T I G H E T
BRÄNNFARA – HETA YTOR
Om du tar på ytor som är märkta med etiketten "heta ytor" kan det resultera i brännskador.
Ta inte på ytor som är märkta med etiketten "heta ytor".
-
AQ275638903263sv-000301 / DPD01219I | 13Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
Säkerhet
O B S !
SKADOR PÅ FREKVENSOMRIKTAREN FRÅN STATISK ELEKTRICITET
Vissa av de elektriska komponenterna i frekvensomriktaren är känsliga för ESD. Statisk elektricitet kan orsaka skador på de kom­ponenterna.
Kom ihåg att alltid använda ESD-skydd vid arbete med frekvensomriktarens elektroniska komponenter. Rör inte komponen-
-
terna på kretskorten utan ordentligt ESD-skydd.
O B S !
SKADOR PÅ FREKVENSOMRIKTAREN VID FÖRFLYTTNING
Frekvensomriktaren kan skadas om du flyttar den efter att den installerats.
Flytta inte frekvensomriktaren under drift. Gör en fast installation för att undvika att frekvensomriktaren skadas.
-
O B S !
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV INKORREKT EMC-NIVÅ
EMC-nivåkraven för frekvensomriktaren beror på installationsmiljön. Fel EMC-nivå kan orsaka skador på frekvensomriktaren.
Innan frekvensomriktaren ansluts till nätspänningen, måste EMC-nivån kontrolleras så att den är korrekt.
-
O B S !
RADIOSTÖRNINGAR
I hemmiljöer kan den här produkten orsaka radiostörningar.
Vidta i sådana fall dämpningsåtgärder.
-
O B S !
NÄTFRÅNKSKILJARE
Om frekvensomriktaren används som del av en maskin måste maskintillverkaren tillhandahålla en nätfrånskiljare (se EN 60204-1).
O B S !
FEL PÅ JORDFELSBRYTARNA
Eftersom det finns hög kapacitiv ström i frekvensomriktaren är det möjligt att jordfelsbrytarna inte fungerar som de ska.
O B S !
SPÄNNINGSPROVER
Spänningsprover kan orsaka skador på frekvensomriktaren.
Utför inte spänningsprover på frekvensomriktaren. Tillverkaren har redan utfört sådana tester.
-
AQ275638903263sv-000301 / DPD01219I14 | Danfoss A/S © 2020.02
Version
Anmärkningar
DPD01219I
Information om fristående omriktare, FR10 och FR11, har lagts till genomgående i handboken. Mindre ändringar i hela handboken.
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
3 Produktöversikt
3.1 Avsedd användning
Frekvensomriktaren är en elektronisk motorstyrning som är avsedd för följande:
Reglering av motorvarvtalet vid systemåterkoppling eller fjärrkommandon från externa styrenheter. Ett drivsystem består av frekvensomriktaren, motorn och utrustningen som motorn driver.
Övervakning av system- och motorstatus.
Frekvensomriktaren kan även användas som överlastskydd för motorer. VACON® NXP-frekvensomriktare kan användas som en PLC (programmable logic controller) i många olika applikationer tack vare
omfattande I/O- och fältbussalternativ och enkel programmering. Anpassad applikationsutveckling är möjligt med VACON®-pro­grammeringsverktyget och de standardprogrammeringsspråk för PLC som definieras i IEC 61131/3.
Beroende på konfiguration kan frekvensomriktaren även användas i fristående applikationer eller ingå i en större anordning eller installation.
Omriktaren får användas i industriella och kommersiella miljöer samt bostadsområden i enlighet med lokala lagar och standarder.
O B S !
I bostadsmiljöer kan produkten ge upphov till radiostörningar. I sådana fall kan extra dämpningsåtgärder krävas.
Förutsebar felaktig användning
Använd inte frekvensomriktaren i applikationer som inte uppfyller de angivna driftförhållandena och -miljöerna. Säkerställ att appli­kationen uppfyller förhållandena som anges i avsnitt
12.8 Tekniska data för VACON® NXP.
3.2 Handboksversion
Den här handboken granskas och uppdateras regelbundet. Alla förbättringsförslag är välkomna. Den här handbokens originalspråk är engelska.
Tabell 1: Handboks- och programvaruversion
3.3 Förpackningsetikett
Förpackningsetiketten innehåller utförlig information om leveransen.
AQ275638903263sv-000301 / DPD01219I | 15Danfoss A/S © 2020.02
A B
H
G
F
E
D
C
I
e30bf961.10
1003322235
V00001687465
NXP00875-A2H1SSS-A1A2000000
171208
B.ID :
S/ N:
Type:
AC DR I VE
V00001687465
7DP-008752-116SC8
Made in Finland Danfoss A/S, 6430 Nordborg, Denmark
135X9219
87A 40°C / 72A 50°C
87A 40°C / 72A 50°C
45kW:400V / 60HP:480V IP21/Type1
3~AC,0-Uin, 0-320Hz,
Uin:3~AC,380-500V, 50/60Hz,
POWER :
OUTPUT:
INPUT:
Danfoss Limited
0018131571
NXP00002V195
Ma r ks:
Cust . Or d . No :
Appl icat i on :
Firm ware :
7DP-008752-116SC8
Code:
A
Batch-ID
B
VACON:s beställningsnummer
®
C
Typkod
D
Serienummer
E
Nätspänning
F
Nominell utström
G
Skyddsklassificering
H
Kod för enhetens firmware
I
Kundens beställningsnummer
Kod
Beskrivning
VACON
Den här delen är densamma för alla produkter.
NXP
Produktområde:
NXP = VACON® NXP
NXS = VACON® NXS
0003
Frekvensomriktarens nominella ström i ampere. Till exempel 0003 = 3 A
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
Bild 1: Förpackningsetikett för VACON® NXS-/NXP-frekvensomriktare
3.4 Beskrivning av typkoden
VACON®-produktens typkod består av standardkoder och tillvalskoder. Varje del av typkoden motsvarar information i beställningen.
Exempel
Koden kan exempelvis ha följande format:
NXP00035-A2H1SSS-A1A2C30000+DNOT
Tabell 2: Beskrivning av typkoden
AQ275638903263sv-000301 / DPD01219I16 | Danfoss A/S © 2020.02
-
-
-
-
-
-
-
-
Kod
Beskrivning
5
Nätspänning:
2 = 208–240 V 5 = 380–500 V 6 = 525–600 V (IEC)
525–600 V (cULus)
A
Manöverpanel:
A = standard (textskärm) B = ingen lokal manöverpanel F = tom manöverpanel G = grafisk display
2
Skyddsklassificering:
0 = IP00 2 = IP21 (UL-typ 1) 5 = IP54 (UL-typ 12) T = flänsmonterad (hålmontering)
H
EMC-emissionsnivå:
C = uppfyller kraven i kategori C1 för produktstandarden IEC/SS-EN 61800-3 + A1, för miljö 1 och nominella spänningar lägre än 1 000 V.
H = uppfyller kraven i kategori C2 för produktstandarden IEC/SS-EN 61800-3 + A1, för fasta installationer och nominella spänningar lägre än 1 000 V.
L = uppfyller kraven i kategori C3 för produktstandarden IEC/SS-EN 61800-3 + A1, för miljö 2 och nominella spänningar lägre än 1 000 V.
T = uppfyller produktstandarden IEC/SS-EN 61800-3 + A1, vid användning i IT-nätverk (C4). N = Inget EMC-emissionsskydd. Externt EMC-filter krävs.
1
Bromschopper:
(1)
0 = Ingen bromschopper 1 = Intern bromschopper 2 = Intern bromschopper och internt motstånd, tillgängligt för:
208–240 V (FR4–FR6) 380–500 V (FR4–FR6)
SSS
Hårdvaruändringar:
Matning, första bokstaven (Xxx):
S = 6-pulsanslutning (FR4 till FR11) B = Extra DC-anslutning (FR8 till FR11) O = Standard- och ingångsbrytare (fristående) J = FR10 till FR11 (fristående) med huvudbrytare och DC-plintar P = Standard- och ingångsbrytare UL (fristående) K = DC-anslutningar och ingångsbrytare UL (fristående)
Modell, andra bokstaven: (xXx):
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
AQ275638903263sv-000301 / DPD01219I | 17Danfoss A/S © 2020.02
-
-
-
-
-
-
-
-
-
-
-
Kod
Beskrivning
S = Luftkyld frekvensomriktare
Kort, tredje bokstaven (xxX):
S = Standardkort (FR4 till FR8) V = Lackade kort (FR4 till FR8) F = Standardkort (FR9 till FR11) G = Lackade kort (FR9 till FR11) A = Fiber, inbyggd styrning (FR10 till FR11, fristående omriktare) B = Fiber, inbyggd styrning, lackade kort (FR10 till FR11, fristående omriktare) N = separat IP54-styrbox (UL-typ 12), standardkort, fiberanslutning (FR9 IP00, ≥ FR10) O = separat IP54-styrbox (UL-typ 12), lackade kort, fiberanslutning (FR9 IP00, ≥ FR10) X = separat IP00-styrbox, standardkort (FR9 IP00) Y = separat IP00-styrbox, lackade kort (FR9 IP00)
A1A2C30000
Tilläggskort. Två tecken för varje kortplats. 00 = kortplatsen används inte Förkortningar för tilläggskort:
A = grundläggande I/O-kort B = I/O-tilläggskort C = fältbusskort D = specialkort E = fältbusskort
Till exempel C3 = PROFIBUS DP
+DNOT
Tillvalskoder. En fullständig lista över tillvalskoder finns i produktguiden för VACON® NXP.
Nominell nätspänning
Nominell ström
Kapslingsstorlek
2 (208–240 V)
0003
FR4
0004
0007
0008
0011
0012
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
1
Bromsmotstånd finns tillgängligt som tillval för extern installation för 208–240 V (FR7–FR11), 380–500 V (FR7–FR11) och 525–690 V (alla kapslings-
storlekar).
3.5 Kapslingsstorlekar
Exempel
Koderna för nominell ström och nominell nätspänning ingår i typkoden (se avsnitt 3.4 Beskrivning av typkoden) på förpackningseti­ketten (se avsnitt 3.3 Förpackningsetikett). Använd de här värdena för att välja rätt kapslingsstorlek för frekvensomriktaren.
I exemplet ”NXP00035-A2H1SSS-A1A2C30000+DNOT” är 0003 koden för nominell ström och 5 koden för nominell nätspänning.
Tabell 3: Kapslingsstorlekar
AQ275638903263sv-000301 / DPD01219I18 | Danfoss A/S © 2020.02
Nominell nätspänning
Nominell ström
Kapslingsstorlek
0017
FR5
0025
0031
0048
FR6
0061
0075
FR7
0088
0114
0140
FR8
0170
0205
0261
FR9
0300
5 (380–500 V)
0003
FR4
0004
0005
0007
0009
0012
0016
FR5
0022
0031
0038
FR6
0045
0061
0072
FR7
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
AQ275638903263sv-000301 / DPD01219I | 19Danfoss A/S © 2020.02
Nominell nätspänning
Nominell ström
Kapslingsstorlek
0087
0105
0140
FR8
0168
0205
0261
FR9
0300
0385
FR10 (fristående)
0460
0520
0590
FR11 (fristående)
0650
0730
6 (500–690 V)
0004
FR6
0005
0007
0010
0013
0018
0022
0027
0034
0041
FR7
0052
0062
FR8
0080
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
AQ275638903263sv-000301 / DPD01219I20 | Danfoss A/S © 2020.02
Nominell nätspänning
Nominell ström
Kapslingsstorlek
0100
0125
FR9
0144
0177
0205
0261
FR10 (fristående)
0325
0385
0416
0460
FR11 (fristående)
0502
0590
Nätspänning
Kapslingsstorlek
IP21 (UL-typ 1)
IP54 (UL-typ 12)
208–240 V
FR4–FR9
xx350–500 V
FR4–FR9
xx350–500 V
FR10 (fristående)
xx350–500 V
FR11 (fristående)
x–525–690 V
FR4–FR9
xx525–690 V
FR10 (fristående)
xx525–690 V
FR11 (fristående)
x
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
3.6 Tillgängliga skyddsklassificeringar
Tabell 4: Tillgängliga skyddsklassificeringar
3.7 Tillgängliga EMC-klasser
Produktstandarden IEC/SS-EN 61800-3 + A1 (EMC-immunitetskrav) har fem kategorier. VACON®-frekvensomriktare delas in i fem EMC-klasser som motsvarar standardens kategorier. Alla VACON® NX-frekvensomriktare uppfyller standarden IEC/SS-EN 61800-3 + A1.
Typkoden anger vilket kategorikrav som frekvensomriktaren uppfyller (se 3.4 Beskrivning av typkoden). Kategorin ändras då följande egenskaper ändras för frekvensomriktaren:
AQ275638903263sv-000301 / DPD01219I | 21Danfoss A/S © 2020.02
EMC-klass i IEC/SS-EN 61800-3 + A1
Mots­varande EMC­klass för VA­CON
®
Beskrivning
Tillgänglig för:
C1CDet bästa EMC-skyddet. De här frekvensomriktarna har en nominell spänning under 1 000 V. De används inom miljö 1.
O B S !
Om frekvensomriktarens skyddsklassificering är IP21 (UL-typ 1) är det endast de ledningsbundna emissionerna som uppfyller kraven för kategori C1.
380–500 V, FR4 till FR6, IP54 (UL-typ 12)
C2HOmfattar frekvensomriktare med fast installation. De här frekvensomriktarna har en nominell spänning under 1 000 V. Frekvensomriktare i kategori C2 kan användas in­om miljö 1 och 2.
380–500 V, FR4 till FR9 och 208– 240 V, FR4 till FR9
C3LOmfattar frekvensomriktare med en nominell spänning under 1 000 V. De här frek­vensomriktarna används endast inom miljö 2.
IP21 (UL-typ 1) och IP54 (UL­typ 12) i 380– 500 V FR10 eller större, 525–690 V FR6 eller större
C4TDe här frekvensomriktarna uppfyller standarden IEC/SS-EN 61800-3 + A1 om de an­vänds för IT-system. I IT-system är näten isolerade från jord eller jordade med hög impedans för att minska läckströmmen.
O B S !
Frekvensomriktarna uppfyller inte EMC-kraven om de används med andra mat­ningar.
Anvisningar för hur du ändrar VACON® NX-frekvensomriktarens EMC-klass från C2 eller C3 till C4 finns i avsnitt 6.6 Installation i IT-system.
Alla produkter
Inget EMC­emissions­skydd
N
Frekvensomriktare i den här kategorin har inte EMC-emissionsskydd. De här omrik­tarna monteras inkapslade.
O B S !
Ett externt EMC-filter krävs normalt för att EMC-emissionskraven ska uppfyllas.
I IP00
VACON® NXS/NXP Air-cooled
Handbok
Elektromagnetisk störningsnivå
Kraftsystemets nätverkskrav
Installationsmiljön (se standarden IEC/SS-EN 61800-3 + A1)
Tabell 5: Tillgängliga EMC-klasser
Produktöversikt
AQ275638903263sv-000301 / DPD01219I22 | Danfoss A/S © 2020.02
-
EMC-klass i IEC/SS-EN 61800-3 + A1
Mots­varande EMC­klass för VA­CON
®
Beskrivning
Tillgänglig för:
O B S !
RADIOSTÖRNINGAR
I hemmiljöer kan den här produkten orsaka radiostörningar.
Vidta i sådana fall dämpningsåtgärder.
e30bf978.10
K
A B C
L
D
E
J
F
I H G
reset
ready
run
fault
select enter
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
3.8 Manöverpanel
3.8.1 Introduktion till manöverpanelen
Manöverpanelen utgör gränssnittet mellan frekvensomriktaren och användaren. Med manöverpanelen kan du styra motorns var­vtal och övervaka frekvensomriktarens status. Du kan även ställa in frekvensomriktarens parametrar med panelen.
Manöverpanelen kan avlägsnas från frekvensomriktaren. Manöverpanelen är isolerad från nätpotential.
3.8.2 Manöverpanel
VACON®-manöverpanelen har nio knappar som används för att styra frekvensomriktaren (och motorn), ange parametrar och över­vaka värden.
Bild 2: Manöverpanelsknappar för VACON® NXP
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 23
A
LED-lampan [ready] lyser när frekvensomriktaren är ansluten till växelström och inga fel är aktiva. Samti­digt visar statusindikatorn DRIFTKLAR.
B
LED-lampan [run] (Drift) lyser när frekvensomrikta­ren är i drift. LED-lampan blinkar när stoppknappen trycks ner och frekvensomriktaren varvar ner.
C
LED-lampan [fault] blinkar när frekvensomriktaren stannar på grund av att en farlig situation har up­pstått (feltripp). Se avsnitt 8.5.1 Hitta menyn Aktiva
fel.
D
Startknappen. Den här knappen startar motorn när manöverpanelen är inställd som aktiv styrplats. Se avsnitt 8.4.3 Byta aktiv styrplats.
E
Stoppknappen. Knappen stannar motorn (förutom om funktionen har inaktiverats med parametern R3.4/R3.6). Se avsnitt 8.4.2 Parametrar för manöver-
panelsstyrning, M3.
F
Höger menyknapp. Använd knappen för att gå fra­måt i menyn, flytta markören till höger (i parameter­menyn) och gå till redigeringsläget.
G
Knappen [enter]. Använd knappen för att bekräfta ett val eller återställa felhistoriken (håll ner i 2–3 sek­under).
H
Nedåtknappen. Använd knappen för att bläddra i huvudmenyn och de olika undermenyerna eller minska ett värde.
I
Knappen [select]. Använd knappen för att exempel­vis växla mellan de två senaste visningarna för att se hur ett nytt värde påverkar ett annat.
J
Vänster menyknapp. Använd knappen för att gå till­baka i menyn eller flytta markören till vänster (i pa­rametermenyn).
K
Knappen [reset]. Använd knappen för att återställa ett fel.
L
Uppåtknappen. Använd knappen för att bläddra i huvudmenyn och de olika undermenyerna eller öka ett värde.
K
A
B
C
L
D
E
J
F
I
H
G
reset
START
STOP
ready
run
fault
select
enter
e30bg072.10
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
Bild 3: Manöverpanelsknappar för VACON® NXP
AQ275638903263sv-000301 / DPD01219I24 | Danfoss A/S © 2020.02
A
LED-lampan [ready] lyser när frekvensomriktaren är ansluten till växelström och inga fel är aktiva. Samti­digt visar statusindikatorn DRIFTKLAR.
B
LED-lampan [run] (Drift) lyser när frekvensomrikta­ren är i drift. LED-lampan blinkar när stoppknappen trycks ner och frekvensomriktaren varvar ner.
C
LED-lampan [fault] blinkar när frekvensomriktaren stannar på grund av att en farlig situation har up­pstått (feltripp). Se avsnitt 8.5.1 Hitta menyn Aktiva
fel.
D
Knappen [START]. Den här knappen startar motorn när manöverpanelen är inställd som aktiv styrplats. Se avsnitt 8.4.3 Byta aktiv styrplats.
E
Knappen [STOP]. Knappen stannar motorn (förutom om funktionen har inaktiverats med parametern R3.4/R3.6). Se avsnitt 8.4.2 Parametrar för manöver-
panelsstyrning, M3.
F
Höger menyknapp. Använd knappen för att gå fra­måt i menyn, flytta markören till höger (i parameter­menyn) och gå till redigeringsläget.
G
Knappen [enter]. Använd knappen för att bekräfta ett val eller återställa felhistoriken (håll ner i 2–3 sek­under).
H
Nedåtknappen. Använd knappen för att bläddra i huvudmenyn och de olika undermenyerna eller minska ett värde.
I
Knappen [select]. Använd knappen för att exempel­vis växla mellan de två senaste visningarna för att se hur ett nytt värde påverkar ett annat.
J
Vänster menyknapp. Använd knappen för att gå till­baka i menyn eller flytta markören till vänster (i pa­rametermenyn).
K
Knappen [reset]. Använd knappen för att återställa ett fel.
L
Uppåtknappen. Använd knappen för att bläddra i huvudmenyn och de olika undermenyerna eller öka ett värde.
A
K
L
M
B C D E
H
I
J
F G
e30bf979.10
READY
FAULT
STOP
RUN
Bus/CommKeypadI/O term
ALARM
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
3.8.3 Display
Displayens olika delar beskrivs nedan.
Bild 4: Displayindikatorer
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 25
A
Motorn är i driftläge. Indikatorn börjar blinka när ett stoppkommando ges och blinkar medan varvtalet sjunker.
B
Motorns rotationsriktning är framåt.
C
Motorns rotationsriktning är bakåt.
D
Frekvensomriktaren är inte i drift.
E
Växelströmmen är påkopplad.
F
Ett larm har aktiverats.
G
Ett fel har uppstått och frekvensomriktaren stoppas.
H
I/O-plintarna är inställda som aktiv styrplats.
I
Manöverpanelen är inställd som aktiv styrplats.
J
Fältbussen är inställd som aktiv styrplats.
K
Indikering om nuvarande plats i menyn. Raden visar symbolen och numret för menyn, parametern och så vidare. Till exempel M2 = meny 2 (Parametrar) el­ler P2.1.3 = Accelerationstid.
L
Beskrivningsrad. Raden visar en beskrivning av me­nyn, värdet eller felet.
M
Värderad. Raden visar siffror och text för referenser, parametrar och så vidare. Här visas också antalet un­dermenyer som finns tillgängliga i varje meny.
VACON® NXS/NXP Air-cooled
Handbok
Frekvensomriktarens statusindikatorer (A–G) ger information om motorns och frekvensomriktarens status. Styrplatsindikatorerna (H, I, J) visar valet av aktiv styrplats. Aktiv styrplats avgör varifrån start- och stoppkommandon ges och refer-
ensvärden ändras. Gå till menyn Panelstyrning (M3) för att ställa in detta (se avsnitt 8.4.3 Byta aktiv styrplats). De tre textraderna (K, L, M) ger information om din nuvarande plats i menystrukturen och frekvensomriktarens drift.
Produktöversikt
3.8.4 Grundläggande menystruktur
Informationen om frekvensomriktaren är ordnad i menyer och undermenyer. Nedan visas frekvensomriktarens grundläggande me­nystruktur.
Den här menystrukturen är endast ett exempel och innehållet kan varierar beroende på applikation.
AQ275638903263sv-000301 / DPD01219I26 | Danfoss A/S © 2020.02
e30bf981.10
V1.6 Motoreffekt
V1.7 Motorspänning
V1.8 DC-spänning
S6.6 Panelinställn.
S6.7 HW inställn
S6.8 System Info
S6.9 Power monitor
S6.11 Power multimon.
V1.9 Omriktartemp
V1.10 Motortemp.
V1.11 Analog ing 1
V1.12 Analog ing 2
V1.13 Strömingång
V1.14 DIN1, DIN2, DIN3
V1.15 DIN4, DIN5, DIN6
V1.16 Analog utg
V1.17 Driftv. sida
M7 Utbyggnad kort
M5 Felhistorik
M4 Aktiva fel
M6 System­meny
M2 Parametrar
S6.5 Säkerhet
S6.4 Param.jämf.
S6.3 Param.kopiering
S6.2 Applikation
S6.1 Språk
V1.5 Motormoment
P3.4 Stoppknapp
P3.3 Panel rotriktn.
R3.2 Panelref.
P3.1 Styrplats
M3 Panel­styrning
V1.4 Motorström
V1.3 Motorvarvtal
V1.2 Frekv. ref.
V1.1 Utfrekvens
M1 Driftvärden
Huvudmeny
Se Applikationshandboken
Undermenyer
Undermenyer
Huvudmeny
VACON® NXS/NXP Air-cooled
Handbok
Produktöversikt
Bild 5: Frekvensomriktarens grundläggande menystruktur
AQ275638903263sv-000301 / DPD01219I | 27Danfoss A/S © 2020.02
1
2
3 4 5 6 7 8
e30bf975.10
1
Jordningsplintar (FR4/FI4, FR5), 2 stycken
2
Jordklämmor för styrkabel, 3 stycken
3
Gummigenomföringar (storleken varierar beroende på klass), 3 stycken
4
Kabelgenomföringsplåt
5
Skruvar, M4x10, 5 stycken
6
Skruvar, M4x16, 3 stycken
7
Jordklämmor för jordledare (FR6/FI6), 2 stycken
8
Skruvar för jordning, M5x16 (FR6/FI6), 4 stycken
VACON® NXS/NXP Air-cooled
Handbok
4 Ta emot leveransen
4.1 Kontrollera leveransen
Innan en VACON®-frekvensomriktare skickas till en kund genomgår den flera tester hos tillverkaren.
Procedur
1.
När emballaget är borttaget ska du kontrollera att frekvensomriktaren inte har några transportskador.
-
Om frekvensomriktaren har skadats under transporten ska du i första hand kontakta fraktförsäkringsbolaget eller trans­portföretaget.
2.
Kontrollera att leveransen är korrekt genom att jämföra beställningsuppgifterna med uppgifterna på förpackningsetiket­ten, se avsnitt 3.3 Förpackningsetikett.
-
Kontakta omedelbart leverantören om leveransen inte motsvarar beställningen.
3.
Försäkra dig om att innehållet i leveransen är korrekt och fullständigt genom att jämföra produktens typbeteckning med typkoden, se avsnitt 3.4 Beskrivning av typkoden.
4.
Kontrollera att tillbehörspåsen innehåller det som visas på bilderna nedan. De här tillbehören ingår i den elektriska installa­tionen. Tillbehörspåsens innehåll varierar beroende på kapslingsstorlek och skyddsklassificering.
-
- FR4/FI4–FR4/FR6: 4.1.1 Tillbehör för FR4/FI4–FR6/FI6
-
- FR7/FI7–FR8/FI8: 4.1.2 Tillbehör för FR7/FI7–FR8/FI8
-
- FR10–FR11 (fristående): 4.1.3 Tillbehör för FR10–FR11 (fristående)
Ta emot leveransen
4.1.1 Tillbehör för FR4/FI4–FR6/FI6
Bild 6: Innehåll i tillbehörspåsen för FR4–FR6/FI4–FI6
AQ275638903263sv-000301 / DPD01219I28 | Danfoss A/S © 2020.02
2
3
4
1
e30bf976.10
1
Skruvar, M4x16, 3 stycken
2
Jordklämmor för styrkabel, 3 stycken
3
Gummigenomföringar, GD21 (FR7/FI7 IP54/UL-typ
12), 3 stycken/(FR8/FI8), 6 stycken
4
Gummigenomföringar, GDM36 (FR7/FI7), 3 stycken
e30bh766.10
VACON® NXS/NXP Air-cooled
Handbok
4.1.2 Tillbehör för FR7/FI7–FR8/FI8
Bild 7: Innehåll i tillbehörspåsen för FR7–FR8/FI7–FI8
4.1.3 Tillbehör för FR10–FR11 (fristående)
Nyckeln till skåpdörren är fäst på lyftskenan på frekvensomriktarens ovansida.
Ta emot leveransen
Bild 8: Dörrnyckelns placering vid leverans
4.2 Förvara produkten
Följ de här anvisningarna om du behöver förvara produkten innan den installeras.
Procedur
1.
Om frekvensomriktaren måste förvaras innan den används ska du säkerställa att lagringsförhållandena uppfyller följande:
Lagringstemperatur: –40 till +70° C (–40 till +158° F)
Relativ luftfuktighet: 0–95%, ingen kondensation
2.
Om frekvensomriktaren måste förvaras under en längre tid ska frekvensomriktaren spänningssättas en gång varje år. Behåll strömmen på i minst två timmar.
3.
Danfoss A/S © 2020.02
Om lagringstiden är längre än 12 månader ska uppladdning av de elektrolytiska DC-kondensatorerna ske med varsamhet. Vid kondensatorreformering ska du följa anvisningarna i avsnitt 10.2 Reformering av kondensatorerna.
Vi rekommenderar inte en lång lagringstid.
AQ275638903263sv-000301 / DPD01219I
| 29
>60°
>60°
e30bh767.10
VACON® NXS/NXP Air-cooled
Handbok
Ta emot leveransen
4.3 Lyfta produkten
Lyftanvisningarna varierar beroende på frekvensomriktarens vikt. Du kan behöva en lyftenhet för att lyfta upp frekvensomriktaren ur förpackningen.
Procedur
1.
Kontrollera frekvensomriktarens vikt, se avsnitt 12.1 Frekvensomriktarens vikt.
2.
Använd en svängkran för att lyfta upp frekvensomriktare som är större än FR7/FI7 ur förpackningen.
3.
Titta efter tecken på skador på frekvensomriktaren efter att den lyfts.
AQ275638903263sv-000301 / DPD01219I30 | Danfoss A/S © 2020.02
e30bf977.10
Option board: NXOPT......... Date:............
IP54 upgrade/Collar EMC level modified: H/L to T
Drive modified:
in slot: A B C D E Date:............
Date:............
Date:............
VACON® NXS/NXP Air-cooled
Handbok
Ta emot leveransen
4.4 Använda etiketten Product Modified (Produkten har ändrats)
I tillbehörspåsen finns även en etikett med texten ”product modified” (Produkten har ändrats). Etiketten är avsedd att informera servicepersonal om eventuella ändringar som gjorts på frekvensomriktaren.
Bild 9: Etiketten Product Modified (Produkten har ändrats)
Procedur
1.
Fäst etiketten på sidan av frekvensomriktaren.
2.
Om frekvensomriktaren ändras ska ändringen noteras på etiketten.
AQ275638903263sv-000301 / DPD01219I | 31Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
Montera enheten
5 Montera enheten
5.1 Krav på omgivningsförhållanden
5.1.1 Allmänna krav på omgivningsförhållanden
Säkerställ att utrustningens och installationsmiljöns skyddsklassificeringar stämmer överens med varandra i miljöer med luftburna vätskor, partiklar eller korrosiva gaser. Underlåtenhet att uppfylla kraven på omgivningsförhållandena kan förkorta frekvensomrikta­rens livslängd. Säkerställ att kraven för luftfuktighet, temperatur och höjd över havet uppfylls.
Vibrationer och stötar
Frekvensomriktaren uppfyller kraven för enheter som monteras på väggar och golv i produktionslokaler samt i paneler som är fast­bultade i väggar och golv.
Frekvensomriktaren passar även i marina tillämpningar. Detaljerade specifikationer för omgivningsförhållanden finns i avsnitt 12.8 Tekniska data för VACON® NXP.
Installationskrav:
Se till att det finns tillräckligt med fritt utrymme runt frekvensomriktaren för kylning, se avsnitt 5.2.2 Kylning av FR4 till FR9 eller
5.2.3 Kylning av fristående frekvensomriktare (FR10 till FR11).
En del fritt utrymme behövs också för åtkomst vid underhåll.
Se till att monteringsytan är tillräckligt slät.
5.1.2 Installation på hög höjd
Lufttrycket och luftens densitet minskar på höga höjder. Den termiska kapaciteten minskar när lufttrycket minskar (luften transpor­terar bort mindre värme) och resistansen mot elektriska fält (genomslagsspänning/avstånd) minskar.
VACON® NX-frekvensomriktares termiska prestanda är utformade för installation på upp till 1 000 meter över havet. Den elektriska isoleringen är utformad för installation på upp till 3 000 meter över havet (mer detaljerad information för olika storlekar finns i avs­nittet Tekniska data).
Utrustningen kan även installeras på högre höjder om man tar hänsyn till riktlinjerna i det här kapitlet. Information om högsta tillåtna höjder finns i avsnitt 12.8 Tekniska data för VACON® NXP. Över 1 000 meters höjd ska den maximala lastströmmen minskas med 1 % för varje 100 meter. Information om tilläggskort, I/O-signaler och reläutgångar finns i användarhandboken för VACON® NX I/O-kort.
Exempel
Till exempel ska du minska lastströmmen till 85 % av den nominella utströmmen på 2 500 meters höjd (100 % – (2 500 – 1 000 m) / 100 m x 1 % = 85 %).
Säkringarnas kyleffekt avtar på höga höjder på grund av att luftens täthet minskar. Vid användning av säkringar på höjder över 2 000 meter blir säkringens kontinuerliga, nominella ström följande: I = In * (1 – (h – 2 000) / 100 * 0,5 / 100) där I = strömmärkdata vid hög höjd In = säkringens nominella ström h = höjden i meter
AQ275638903263sv-000301 / DPD01219I32 | Danfoss A/S © 2020.02
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
0%
10%
30%
50%
70%
20%
40%
60%
80%
90%
100%
110%
C
B
A
e30bg030.30
A
Belastbarhet, %
B
Höjd, meter
C
Belastbarhet
VACON® NXS/NXP Air-cooled
Handbok
Montera enheten
Bild 10: Belastbarhet på höga höjder
5.2 Kylningskrav
5.2.1 Allmänna kylningskrav
Frekvensomriktaren genererar värme i drift. Fläkten cirkulerar luften och sänker temperaturen i frekvensomriktaren. Se till att det finns tillräckligt med fritt utrymme runt frekvensomriktaren.
Kontrollera att kylluftens temperatur inte överstiger den högsta eller understiger den lägsta tillåtna omgivande drifttemperaturen för frekvensomriktaren.
5.2.2 Kylning av FR4 till FR9
Om många frekvensomriktare installeras ovanför varandra måste det fria utrymmet mellan dem vara C + D (se Bild 11). Se också till att luften som går ut från den undre frekvensomriktaren styrs i en annan riktning än den övre frekvensomriktarens luftintag.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 33
A
D
A
B
B
C
e30bg010.10
A
Fritt utrymme runt frekvensomriktaren (se även B och C)
B
Avståndet mellan två frekvensomriktare eller mellan frekvensomriktaren och skåpväggen
C
Fritt utrymme ovanför frekvensomriktaren
D
Fritt utrymme under frekvensomriktaren
Frekvensomriktartyp
ABC
D
0003 2–0012 2 0003 5–0012 5
20 (0,79)
20 (0,79)
100 (3,94)
50 (1,97)
0017 2–0031 2 0016 5–0031 5
20 (0,79)
20 (0,79)
120 (4,72)
60 (2,36)
0048 2–0061 2 0038 5–0061 5 0004 6-0034 6
30 (1,18)
20 (0,79)
160 (6,30)
80 (3,15)
0075 2–0114 2 0072 5–0105 5 0041 6–0052 6
80 (3,15)
80 (3,15)
300 (11,81)
100 (3,94)
0140 2–0205 2 0140 5–0205 5 0062 6–0100 6
80 (3,15)
(1)
80 (3,15)
300 (11,81)
300 (11,81)
VACON® NXS/NXP Air-cooled
Handbok
Montera enheten
Bild 11: Installationsutrymme
Tabell 6: Minsta fria utrymme runt frekvensomriktaren i mm (tum)
AQ275638903263sv-000301 / DPD01219I34 | Danfoss A/S © 2020.02
Frekvensomriktartyp
ABC
D
0261 2–0300 2 0261 5–0300 5 0125 6–0208 6
50 (1,97)
80 (3,15)
400 (15,75)
250/350 (9,84)/(13,78)
(2)
Frekvensomriktartyp
Mängd kylluft [m3/h]
Mängd kylluft [CFM]
0003 2–0012 2 0003 5–0012 5
70
41,2
0017 2–0031 2 0016 5–0031 5
190
112
0048 2–0061 2 0038 5–0061 5 0004 6–0034 6
425
250
0075 2–0114 2 0072 5–0105 5 0041 6–0052 6
425
250
0140 2–0205 2 0140 5–0205 5 0062 6–0100 6
650
383
0261 2–0300 2 0261 5–0300 5 0125 6–0208 6
1 000
589
VACON® NXS/NXP Air-cooled
Handbok
1
Det fria utrymmet ska vara 150 mm (5,91 tum) på frekvensomriktarens båda sidor för att det ska vara möjligt att byta ut fläkten utan att behöva
koppla ur motorkablarna.
2
Minsta fria utrymme för fläktbyte.
Tabell 7: Krav på kylluft
Montera enheten
AQ275638903263sv-000301 / DPD01219I | 35Danfoss A/S © 2020.02
B
C
A
e30bg011.10
A
Det minsta avståndet till sidoväggarna eller närlig­gande komponenter
B
Det minsta avståndet från skåpets ovansida
C
Fritt utrymme framför skåpet
Frekvensomriktartyp
ABC
0385 5–0730 5 0261 6–0590 6
20 (0,79)
200 (7,87)
800 (31,50)
Frekvensomriktartyp
Mängd kylluft [m3/h]
Mängd kylluft [CFM]
0385 5–0520 5 0261 6–0416 6
2 000
900
0590 5–0730 5 0460 6–0590 6
3 000
1 765
VACON® NXS/NXP Air-cooled
Handbok
5.2.3 Kylning av fristående frekvensomriktare (FR10 till FR11)
Montera enheten
Bild 12: Minsta fria utrymme runt frekvensomriktaren
Tabell 8: Minsta fria utrymme runt frekvensomriktaren i mm (tum)
Tabell 9: Krav på kylluft
Mer information om effektförlust i alla driftförhållanden finns på http://ecosmart.danfoss.com/.
5.3 Installation
5.3.1 Installera väggmonterade frekvensomriktare
Följ de här anvisningarna för att installera väggmonterade VACON® NX-frekvensomriktare eller VACON® NX-växelriktare, FI4–FI8.
Procedur
AQ275638903263sv-000301 / DPD01219I36 | Danfoss A/S © 2020.02
e30bh790.10
1
1
Fästhål, Ø = 13 mm (0,51 tum)
VACON® NXS/NXP Air-cooled
Handbok
1.
Välj ett monteringsalternativ:
-
- Horisontell montering Om frekvensomriktaren monteras i horisontellt läge finns det inget skydd mot vattendroppar som faller vertikalt.
-
- Vertikal montering
-
- Flänsmontering Frekvensomriktaren kan även installeras infälld i skåpväggen genom flänsmontering (hålmontering). Vid flänsmonter-
ing är kraftenhetens skyddsklassificering IP54 (UL-typ 12) och styrenhetens skyddsklassificering är IP21 (UL-typ 1).
2.
Kontrollera frekvensomriktarens mått, se avsnitt 12.2.1 Lista över mått.
3.
Se till att det finns tillräckligt med fritt utrymme runt frekvensomriktaren för kylning, se avsnitt 5.2.2 Kylning av FR4 till FR9. En del fritt utrymme behövs också för åtkomst vid underhåll.
4.
Fäst frekvensomriktaren med de skruvar och övriga komponenter som följde med leveransen.
5.3.2 Installera fristående frekvensomriktare
Följ de här anvisningarna för att installera den fristående frekvensomriktaren.
Procedur
1.
Se till att monteringsytan är tillräckligt slät.
2.
Kontrollera frekvensomriktarens mått, se avsnitt 12.2.4.1 Mått för FR10–FR11 (fristående).
3.
Se till att det finns tillräckligt med fritt utrymme runt frekvensomriktaren för kylning, se avsnitt 5.2.3 Kylning av fristående
frekvensomriktare (FR10 till FR11). En del fritt utrymme behövs också för åtkomst vid underhåll.
4.
Kapslingarna är försedda med monteringshål så att du kan fästa frekvensomriktaren i väggen vid behov.
Montera enheten
AQ275638903263sv-000301 / DPD01219I | 37Danfoss A/S © 2020.02
A
B
C
e30bg078.20
U/T1
V/T2
W/T3
L1
L2
L3
B-
B+/R+
R-
R
A
Manöverpanelen
B
Styrenheten
C
Kraftenhet
VACON® NXS/NXP Air-cooled
Handbok
6 Elektrisk installation
6.1 Kabelanslutningar
Nätkablarna är kopplade till plintarna L1, L2 och L3. Motorkablarna är kopplade till plintarna U, V och W.
Elektrisk installation
Bild 13: Kopplingsschema
Information om installation enligt EMC-krav finns i avsnitt 6.2 Installation enligt EMC-krav.
6.1.1 Allmänna kabelkrav
Använd kablar med värmetålighet för minst 70 °C (158 °F). Vid val av kablar och säkringar ska frekvensomriktarens märkutström beaktas. Märkutströmmen är angiven på märkskylten.
Vi rekommenderar att du dimensionerar kablar och säkringar enligt utströmmen, eftersom ingångsströmmen till frekvensomrikta­ren är nästan identisk med utströmmen.
Information om hur du gör för att kabelinstallationen ska uppfylla UL-standarderna finns i avsnitt 6.1.2 UL-standarder för kablar. Om enhetens inbyggda överhettningsskydd för motorn (se VACON® applikationshandbok All-in-One) används som överbelast-
ningsskydd bör kabeln väljas därefter. Om 3 eller fler kablar parallellkopplas för större frekvensomriktare bör ett separat överbelast­ningsskydd användas för varje kabel.
De här instruktionerna gäller endast för processer med en motor- och en kabelanslutning från frekvensomriktaren till motorn. Kon­takta tillverkaren för information om andra förhållanden.
6.1.2 UL-standarder för kablar
UL-godkänd kopparkabel med en värmebeständighet av minst 60 °C eller75 °C (140 °F eller 167 °F) måste användas för att UL-direk­tiven (Underwriters Laboratories) ska uppfyllas.
Du försäkrar dig om att standarderna uppfylls genom att använda kablar med +90 °C (194 °F) värmebeständighet för storlekarna 0170 2 och 0168 5 (FR8) samt 0261 2, 0261 5, 0300 2 och 0300 5 (FR9).
Använd endast ledare av klass 1. När frekvensomriktaren har säkringar av klass T och J kan den användas i en krets som ger högst 100 000 rms symmetriska ampere
och max. 600 V.
AQ275638903263sv-000301 / DPD01219I38 | Danfoss A/S © 2020.02
A
B
B
C
FR4-9/FR10/ FR11 0460 6 & 0502 6
FR11 *)
e30bg080.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Det integrerade kortslutningsskyddet för halvledare ger inte skydd för förgreningsenhet. Följ nationella elregler och övriga lokala bestämmelser beträffande skydd för förgreningsenhet. Endast säkringar ger skydd för skydd för förgreningsenhet.
Plintarnas åtdragningsmoment finns i 12.6 Plintarnas åtdragningsmoment.
6.1.3 Kabelval och dimensionering
Hitta typiska kabelstorlekar och -typer som kan användas med frekvensomriktaren i tabellerna i avsnitt 12.3.1 Lista över kabel- och
Kablarnas dimensioner måste uppfylla kraven enligt standarden IEC60364-5-52.
Högsta tillåtna omgivande temperatur är +30 °C.
Högsta tillåtna temperatur för kabelytan är +70 °C.
Använd bara kablar med koncentrisk kopparskärm.
Det maximala antalet parallellkablar är 9.
Om parallellkablar används ska du se till att kraven på ledararea uppfylls. Viktig information om kraven på jordledare finns i avsnitt 6.3 Jordning. Korrektionsfaktorer för olika temperaturer finns i standarden IEC60364-5-52.
6.1.4 Kabelval och dimensionering, Nordamerika
Hitta typiska kabelstorlekar och -typer som kan användas med frekvensomriktaren i tabellerna i avsnitt 12.3.1 Lista över kabel- och
Kabelns mått måste uppfylla kraven i NEC (National Electric Code) och CEC (Canadian Electric Code).
Högsta tillåtna omgivande temperatur är 30 °C (86 °F).
Högsta tillåtna temperatur för kabelytan är 70 °C (158 °F).
Använd bara kablar med koncentrisk kopparskärm.
Det maximala antalet parallellkablar är 9.
Om parallellkablar används ska du se till att kraven på ledararea och högsta antal kablar uppfylls. Viktig information om kraven på jordledare finns i NEC och CEC. Korrektionsfaktorer för olika temperaturer finns i anvisningarna i NEC och CEC.
6.1.5 Val av säkring
Vi rekommenderar säkringstyp gG/gL (IEC 60269-1). Välj säkringsspänning i förhållande till strömmen. Beakta även lokala bestäm­melser, installationsförhållanden och kabelspecifikationer. Använd inte större säkringar än vad som rekommenderas.
Det krävs externa säkringar på ingången för överbelastnings- och kortslutningsskydd av frekvensomriktaren. Du hittar rekommenderade säkringar i tabellerna i avsnitt 12.3.1 Lista över kabel- och säkringsstorlekar. Se till att säkringens utlösningstid är kortare än 0,4 sekunder. Utlösningstiden ska överensstämma med säkringstypen och matning-
skretsens impedans. Kontakta tillverkaren för information om snabbare säkringar. Tillverkaren kan även ge rekommendationer om vissa aR- (UL-godkänd, IEC 60269-4) och gS-säkringssortiment (IEC 60269-4).
6.1.6 Princip för kraftenhetens topologi
Principerna för nät- och motoranslutningar för en basversion av omriktare med 6-pulsmatning i kapslingsstorlekarna FR4–FR11 vi­sas i Bild 14.
Bild 14: Topologi för kapslingsstorlekarna FR4–FR11
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 39
A
Enkel ingång
B
Enkel utgång
C
Dubbel ingång
*
FR11-typerna 0460 6 och 0502 6 har enkla ingångs­plintar.
Kabeltyp
Kategori C1 och C2
(1)
Kategori C3
(2)
Kategori C4
(2)
Inget EMC-skydd
(2)
Motorka­bel
En symmetrisk kraftkabel med en kompakt lågimpe­dansskärm.
En kabel för den angivna nätspänningen. Vi rekommenderar en kabel av typen NKCABLES/
MCCMK, SAB/ÖZCUY-J eller liknande. Se Bild 15.
En symmetrisk kraftkabel med en koncentrisk skyddsledare. En kabel för den angivna nätspänningen. Vi rekommenderar en NKCABLES/MCMK-kabel. Se Bild 15.
Nätkabel
En kraftkabel för en fast installation. En kabel för den angivna nätspänningen. Skärmad kabel är inte nödvändig. Vi rekommenderar en NKCABLES/MCMK-kabel.
Styrkabel
En skärmad kabel med kompakt lågimpedansskärm, t.ex. av typen NKCABLES/JAMAK eller SAB/ÖZCuY-O.
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
6.1.7 Bromsmotståndskablar
VACON® NXS-/NXP-frekvensomriktare har plintar för DC-försörjning samt ett externt bromsmotstånd som tillval. De här plintarna är markerade med B–, B+/R+ och R–. DC-mellanledsanslutningen kopplas till plintarna B– och B+ och bromsmotståndet till plintarna R + och R–. Danfoss rekommenderar att skärmade motorkablar används för bromsmotståndet. Endast två ledare i en normal trefaska­bel behövs. Kabelskärmen måste vara ansluten i båda ändar. 360°-jordning av skärmen rekommenderas för att minimera störningar. Den tredje ledaren måste jordas genom att den ansluts till jord i ena änden.
Se listan med rekommenderade kablar i avsnitt 12.3.1 Lista över kabel- och säkringsstorlekar.
F Ö R S I K T I G H E T
RISK FÖR ELSTÖTAR FRÅN FLERLEDARKABLAR
Vid användning av flerledarkablar kan de ledare som inte är anslutna skapa oavsiktlig kontakt med strömförande komponenter.
Kapa alla ledare som inte är anslutna om du använder en flerledarkabel.
-
Kapslingsstorlekarna FR8 och större har en DC-anslutning som tillval. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
6.2 Installation enligt EMC-krav
För kabelval i olika EMC-nivåer, se Tabell 10. För EMC-nivåerna C1 och C2 krävs 360º-jordning av skärmen i båda ändarna av motorkabeln.
Tabell 10: Rekommendationer för kablar
1
miljö 1
2
miljö 2
Definitioner av EMC-skyddsniåverna finns i IEC/SS-EN 61800-3 + A1.
AQ275638903263sv-000301 / DPD01219I40 | Danfoss A/S © 2020.02
A
C
B
e30bg079.10
A
PE-ledare och skärm
B
PE-ledare
C
Skärm
VACON® NXS/NXP Air-cooled
Handbok
Bild 15: Kablar med PE-ledare
Använd standardvärdena för switchfrekvenserna för att uppfylla kraven för EMC-standarderna för alla kapslingsstorlekar. Se till att EMC-skyddet täcker kablarna från början till slut om det finns en säkerhetsbrytare installerad. Frekvkensomriktaren måste uppfylla standarden IEC 61000-3-12. För att denna ska vara uppfylld måste kortslutningsströmmen S
vara minst 120 R ett elnät med en kortslutningsström SSC på minst 120 R
vid leveranspunkten mellan ditt och det allmänna elnätet. Se till att ansluta frekvensomriktaren och motorn till
SCE
. Kontakta elleverantören vid behov.
SCE
Elektrisk installation
SC
6.2.1 Installation i ett hörnjordat nät
Hörnjordning kan användas för frekvensomriktartyper (FR4–FR9) med en nominell ström på 3–300 A vid 208–240 V nätspänning och 261–730 A vid 380–500 V nätspänning. I sådana fall måste EMC-skyddsnivån ändras till C4. Anvisningar finns i avsnitt
lation i IT-system.
Använd inte hörnjordning för frekvensomriktartyper (FR4–FR8) med en nominell ström på 3–205 A vid 380–500 V eller 525–690 V nätspänning.
Hörnjordning får användas för FR4–FR9-frekvensomriktare (208–240 V nätspänning) upp till 3 000 m och för FR9–FR11-omriktare (380–500 V nätspänning) upp till 2 000 m.
6.6 Instal-
6.3 Jordning
Jorda frekvensomriktaren i enlighet med tillämpliga standarder och direktiv.
F Ö R S I K T I G H E T
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV OTILLRÄCKLIG JORDNING
Frekvensomriktarens kan ta skada om en jordledare inte används.
Se till att frekvensomriktaren alltid är jordad med en jordledare som är ansluten till jordplinten som är markerad med PE-
-
symbolen.
V A R N I N G
LÄCKSTRÖMFARA
Läckström som överskrider 3,5 mA. Att inte jorda omriktaarens ordentligt kan resultera i allvarliga personskador eller dödsfall.
Säkerställ att utrustningens jordning har kontrollerats av en behörig elektriker.
-
Enligt SS-EN 61800-5-1 måste minst ett av följande villkor vara uppfyllt för skyddskretsen.
Anslutningen måste vara fast.
AQ275638903263sv-000301 / DPD01219I | 41Danfoss A/S © 2020.02
Fasledarnas tvärsnittsarea (S) [mm2]
Den aktuella skyddsjordledarens minsta tvärsnittsarea [mm2]
S ≤ 16
S
16 < S ≤ 35
16
35 < S
S/2
VACON® NXS/NXP Air-cooled
Handbok
Skyddsjordledaren ska ha en tvärsnittsarea på minst 10 mm2 koppar eller 16 mm2 aluminium.
En automatisk nätfrånskiljare måste finnas ifall skyddsjordledaren går sönder.
• Det måste finnas en anslutning för en andra skyddsjordledare med samma tvärsnittsarea som den första skyddsjordledaren.
Värdena i tabellen gäller endast om skyddsjordledaren är gjord av samma metall som fasledarna. I annat fall måste skyddsjordleda­rens tvärsnittsarea bestämmas på ett sätt som ger en ledningsförmåga motsvarande den som framgår av denna tabell.
Tvärsnittsarean för varje skyddsjordledare som inte ingår i nätkabeln eller kabelhöljet måste uppgå till minst:
2,5 mm2 om det finns mekaniskt skydd, och
4 mm2 om det inte finns mekaniskt skydd. Om utrustningen ansluts med sladd måste skyddsjordledaren i sladden vara den sista ledaren som bryts om ett fel uppstår i dragavlastningen.
Följ lokala bestämmelser om skyddsjordledarens minsta storlek.
Elektrisk installation
O B S !
FEL PÅ JORDFELSBRYTARNA
Eftersom det finns hög kapacitiv ström i frekvensomriktaren är det möjligt att jordfelsbrytarna inte fungerar som de ska.
O B S !
SPÄNNINGSPROVER
Spänningsprover kan orsaka skador på frekvensomriktaren.
Utför inte spänningsprover på frekvensomriktaren. Tillverkaren har redan utfört sådana tester.
-
V A R N I N G
RISK FÖR ELSTÖTAR FRÅN PE-LEDARE
Frekvensomriktarens kan orsaka en likström i PE-ledaren. Om du inte använder en enhet för jordfelsskydd (RCD) av typ B eller enhet för jordfelsövervakning (RCM) kan leda till att jordfelsskyddet inte ger det avsedda skyddet vilket i sin tur kan leda till allvar­liga skador eller dödsfall.
Använd en RCD- eller RCM-enhet av typ B för strömmatning till frekvensomriktaren.
-
6.4 Komma åt och hitta plintarna
6.4.1 Komma åt och hitta plintarna för FR4/FI4
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Ta bort kåpan över frekvensomriktaren.
AQ275638903263sv-000301 / DPD01219I42 | Danfoss A/S © 2020.02
e30bg082.10
e30bg084.10
A
D
B
C
e30bg089.10
A
Nätplintar
B
Bromsmotståndets anslutningsplintar
C
Motorplintar
D
Jordningsplintar
VACON® NXS/NXP Air-cooled
Handbok
2.
Elektrisk installation
Skruva ur kabelskyddets skruvar. Lyft av kabelskyddet. Öppna inte skyddslocket som täcker kraftenheten.
3.
Lokalisera plintarna.
Bild 16: FR4-/FI4-plintar
AQ275638903263sv-000301 / DPD01219I | 43Danfoss A/S © 2020.02
e30bg083.10
e30bg084.10
VACON® NXS/NXP Air-cooled
Handbok
6.4.2 Komma åt och hitta plintarna för FR5
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Ta bort kåpan över frekvensomriktaren.
Elektrisk installation
2.
Skruva ur kabelskyddets skruvar. Lyft av kabelskyddet. Öppna inte skyddslocket som täcker kraftenheten.
3.
Lokalisera plintarna.
AQ275638903263sv-000301 / DPD01219I44 | Danfoss A/S © 2020.02
FR5
A
D
B
C
e30bg090.10
A
Nätplintar
B
Bromsmotståndets anslutningsplintar
C
Motorplintar
D
Jordningsplintar
e30bg083.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 17: FR5-plintar
6.4.3 Komma åt och hitta plintarna för FR6/FI6
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Ta bort kåpan över frekvensomriktaren.
2.
Skruva ur kabelskyddets skruvar. Lyft av kabelskyddet. Öppna inte skyddslocket som täcker kraftenheten.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 45
e30bg084.10
FR6
A
D
B
C
e30bg091.10
A
Nätplintar
B
Bromsmotståndets anslutningsplintar
C
Motorplintar
D
Jordklämma
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Lokalisera plintarna.
Bild 18: FR6-/FI6-plintar
6.4.4 Komma åt och hitta plintarna för FR7/FI7
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Ta bort kåpan över frekvensomriktaren.
AQ275638903263sv-000301 / DPD01219I46 | Danfoss A/S © 2020.02
e30bg083.10
e30bg084.10
VACON® NXS/NXP Air-cooled
Handbok
2.
Elektrisk installation
Skruva ur kabelskyddets skruvar. Lyft av kabelskyddet. Öppna inte skyddslocket som täcker kraftenheten.
3.
Lokalisera plintarna.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 47
FR7
A
D
B
C
e30bg092.10
A
Nätplintar
B
Bromsmotståndets anslutningsplintar
C
Motorplintar
D
Jordningsplintar
e30bg031.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 19: FR7-/FI7-plintar

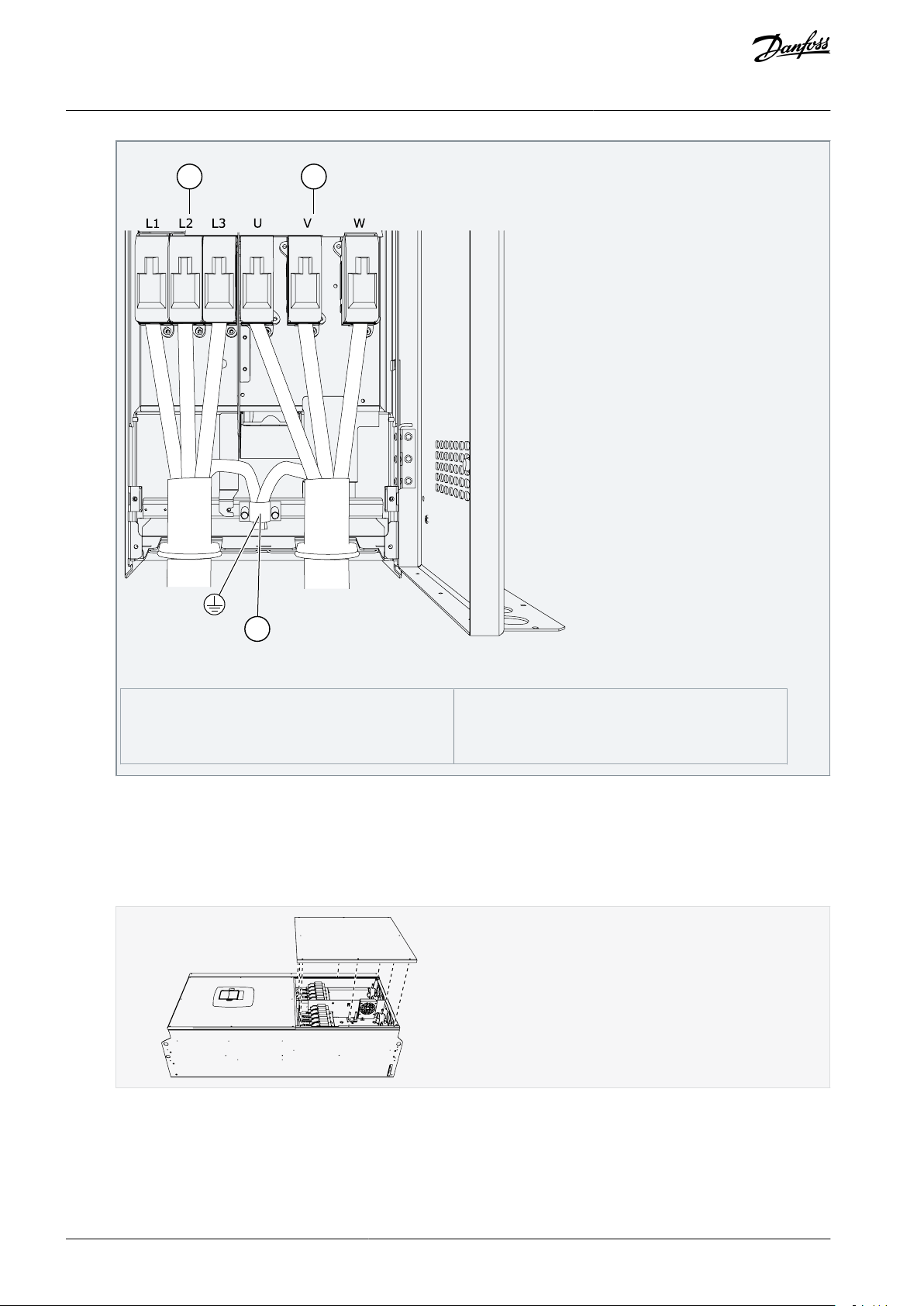

6.4.5 Komma åt och hitta plintarna för FR8/FI8
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Ta bort kåpan över frekvensomriktaren.
2.
Öppna kraftenhetens kåpa.
AQ275638903263sv-000301 / DPD01219I48 | Danfoss A/S © 2020.02
e30bg032.10
B-
B+ R+
R-
e30bg076.10
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Lokalisera DC-plintarna och bromsmotståndets anslutningsplintar ovanpå frekvensomriktaren.
4.
Lokalisera plintarna.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 49
FR8
e30bg102.10
A
B
C
A
Nätplintar
B
Motorplintar
C
Jordningsplintar
e30bg075.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 20: FR8-/FI8-plintar
6.4.6 Komma åt och hitta plintarna för FR9
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
1.
Lyft av kabelskyddet.
2.
Lokalisera DC-plintarna och bromsmotståndets anslutningsplintar ovanpå frekvensomriktaren.
AQ275638903263sv-000301 / DPD01219I50 | Danfoss A/S © 2020.02
B-
B+ R+
R-
e30bg076.10
FR9
e30bg103.10
A
B
C
A
Nätplintar
B
Motorplintar
C
Jordningsplintar
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Lokalisera plintarna.
Bild 21: FR9-plintar
6.4.7 Komma åt och hitta plintarna för FR10 (fristående)
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
AQ275638903263sv-000301 / DPD01219I | 51Danfoss A/S © 2020.02
e30bh771.10
VACON® NXS/NXP Air-cooled
Handbok
1.
2.
Elektrisk installation
Öppna skåpdörren. Avlägsna skyddskåporna.
3.
Lokalisera plintarna.
AQ275638903263sv-000301 / DPD01219I52 | Danfoss A/S © 2020.02
1
2
3
4
5
e30bh768.10
B-
R-
B+/ R+
L2
L3L1
1
Bromsmotstånds- och likströmsplintar
2
Styrplintar
3
Motorplintar
4
Nätplintar
5
Jordningsskena
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 22: FR10-plintar (fristående)
6.4.8 Komma åt och hitta plintarna för FR11 (fristående)
Följ de här anvisningarna för att öppna frekvensomriktaren och för att installera kablarna.
Procedur
AQ275638903263sv-000301 / DPD01219I | 53Danfoss A/S © 2020.02
e30bh772.10
VACON® NXS/NXP Air-cooled
Handbok
1.
2.
Elektrisk installation
Öppna skåpdörren. Avlägsna skyddskåporna.
3.
Lokalisera plintarna.
AQ275638903263sv-000301 / DPD01219I54 | Danfoss A/S © 2020.02
2
3
4
5
1
6
e30bh769.10
B-
B+/
R-
R+
U/T1
V/T1
W/T1
1L1
1L2
1L3
2L1
2L2
2L3
1
Bromsmotstånds- och likströmsplintar
2
Styrplintar
3
Motorplintar
4
Nätplintar 1
5
Jordningsskena
6
Nätplintar 2
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 23: FR11-plintar (fristående)
AQ275638903263sv-000301 / DPD01219I | 55Danfoss A/S © 2020.02
1
2
3
4
5
e30bh770.10
B-
R-
B+ R+
U/T1
W/T3
V/T2
L1
L2 L3
1
Bromsmotstånds- och likströmsplintar
2
Styrplintar
3
Motorplintar
4
Nätplintar
5
Jordningsskena
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 24: FR11-plintar (fristående), 0460–0502, 690 V
6.5 Installation av kablar
Följ de här anvisningarna för att hitta rätt installationsanvisningar för rätt kapslingsstorlek.
Procedur
1.
Läs om kraven för längd, avstånd och placering av kablar i avsnitt 6.5.1 Ytterligare anvisningar för kabelinstallation.
2.
Följ installationsanvisningarna för rätt kapslingsstorlek. Läs om frekvensomriktarens kapslingsstorlek i avsnitt 3.5 Kapslings-
storlekar.
6.5.2 Installation av kablar, FR4–FR6/FI4–FI6
6.5.3 Installation av kablar, FR7/FI7
6.5.4 Installation av kablar, FR8/FI8
AQ275638903263sv-000301 / DPD01219I56 | Danfoss A/S © 2020.02
Avstånd mellan kablar [m]
Längd på skärmad kabel [m]
Avstånd mellan kablar [fot]
Längd på skärmad kabel [fot]
0,3
≤ 50
1,0
≤ 164,0
1,0
≤ 300
3,3
≤ 656,1
VACON® NXS/NXP Air-cooled
Handbok
6.5.5 Installation av kablar, FR9
6.5.6 Installation av kablar, FR10 (fristående)
6.5.7 Installation av kablar, FR11 (fristående)
Elektrisk installation
6.5.1 Ytterligare anvisningar för kabelinstallation
Kontrollera att inga komponenter i frekvensomriktaren är strömförande innan installationen påbörjas. Läs igenom varningarna i säkerhetsavsnittet.
Se till att motorkablarna är tillräckligt långt ifrån andra kablar.
Motorkablarna måste korsa andra kablar i 90° vinkel.
Undvik om möjligt att lägga motorkablar i långa rader parallellt med andra kablar.
Om motorkablarna ligger parallellt med andra kablar, beakta minimiavstånden (se Tabell 11).
De här avstånden gäller även mellan motorkablarna och signalkablarna för andra system.
Den maximala längden för skärmade motorkablar är 300 m (984 fot) (gäller frekvensomriktare med en större effekt än 1,5 kW eller 2 hk) och 100 m (328 fot) (gäller frekvensomriktare med en effekt på 0,75–1,5 kW eller 1–2 hk). Kontakta tillverkaren för mer information om längre motorkablar ska användas.
Varje parallell kabel adderas till den totala längden.
O B S !
Om långa motorkablar används (högst 100 m eller 328 fot) tillsammans med små frekvensomriktare (≤ 1,5 kW eller ≤ 2,01 hk) kan den motorström som uppmäts vara högre än den faktiska motorströmmen, på grund av kapacitiv ström i motorkabeln. Ha detta i åtanke när du installerar motorns fastlåsningsskydd.
Om kabelns isolation behöver kontrolleras, se avsnitt 9.3 Mäta kablars och motorns isolationshållfasthet.
Tabell 11: Minsta avstånd mellan kablar
6.5.2 Installation av kablar, FR4–FR6/FI4–FI6
Följ de här anvisningarna för att installera kablarna och kabeltillbehören. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Tillbehörspåsens innehåll behövs för installationen, se avs­nitt 4.1 Kontrollera leveransen.
Ta bort skydden enligt anvisningarna i avsnitt 6.4.1 Komma åt och hitta plintarna för FR4/FI4, 6.4.2 Komma åt och hitta plintarna för
FR5 eller 6.4.3 Komma åt och hitta plintarna för FR6/FI6.
Procedur
1.
Skala motor-, nät- och bromsmotståndskablarna. Se avsnitt 12.4 Kabelskalningslängder.
2.
Kapa genomföringarna så att kablarna kan träs igenom. Använd genomföringarna som följde med i tillbehörspåsen.
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form.
AQ275638903263sv-000301 / DPD01219I | 57Danfoss A/S © 2020.02
e30bg086.10
10 mm
1 2
3 4
e30bh837.10
A
B
C
e30bg085.10
A
Nätkabel
B
Bromskabel
C
Motorkabel
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Använd en kabelförskruvning istället för genomföringen för att uppfylla EMC-klass C1 och C2.
4.
För in kablarna – nätkabeln, motorkabeln och i förekommande fall bromskabeln – i öppningarna i kabelgenomföringsplåt­en. Använd kabelgenomföringsplåten som följde med i tillbehörspåsen.
5.
Bild 25: Kablar genom kabelgenomföringsplåten
Placera kabelgenomföringsplåten med kablarna i spåret på frekvensomriktarens kapsling. Använd M4x10-skruvarna som följde med i tillbehörspåsen för att fästa kabelgenomföringsplåten.
AQ275638903263sv-000301 / DPD01219I58 | Danfoss A/S © 2020.02
e30bg088.10
e30bg093.10
VACON® NXS/NXP Air-cooled
Handbok
6.
Elektrisk installation
Anslut kablarna. Se korrekta åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
Anslut nätkabelns och motorkabelns fasledare och bromsmotståndskabelns ledare till deras respektive plintar.
FR4/FI4, FR5: Koppla varje kabels jordledare till en jordningsplint. Använd jordningsplintarna som följde med i tillbe­hörspåsen.
FR6/FI6: Koppla varje kabels jordledare med en jordklämma för jordledare. Använd jordklämmorna och skruvarna som följde med i tillbehörspåsen.
7.
Se till att jordledaren är kopplad till motorn och plintarna som är märkta med jordningssymbolen.
För FR4/FI4 och FR5: Två skyddsledare krävs för att uppfylla kraven enligt standarden IEC/SS-EN 61800-5-1. Se avsnitt
6.3 Jordning.
Om dubbla jordledare behövs ska jordningsplinten under omriktaren användas. Använd en M5-skruv och dra åt till 2,0 Nm eller 17,7 lb-in.
8.
Sätt tillbaka kabelskyddet 12.5 Åtdragningsmoment för skyddslockets skruvar.
9.
Montera styrkabelns jordklämmor med tre stycken av M4x16-skruvarna som följde med i tillbehörspåsen. Använd kläm­morna för att jorda styrkablarna. Anslut styrkablarna.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 59
e30bg070.10
e30bg086.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 26: FR4–FR6/FI4–FI6
10.
Sätt tillbaka frekvensomriktarens skyddslock. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdrag-
ningsmoment för skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm
mellan kapslingen och kabelskyddet.
6.5.3 Installation av kablar, FR7/FI7
Följ de här anvisningarna för att installera kablarna och kabeltillbehören. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Tillbehörspåsens innehåll behövs för installationen, se avs­nitt 4.1 Kontrollera leveransen.
Öppna skyddslocken i enlighet med anvisningarna i avsnitt 6.4.4 Komma åt och hitta plintarna för FR7/FI7.
Procedur
1.
Skala motor-, nät- och bromsmotståndskablarna. Se avsnitt 12.4 Kabelskalningslängder.
2.
Kapa genomföringarna så att kablarna kan träs igenom. Använd genomföringarna som följde med i tillbehörspåsen.
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form.
3.
Använd en kabelförskruvning istället för genomföringen för att uppfylla EMC-klass C2.
AQ275638903263sv-000301 / DPD01219I60 | Danfoss A/S © 2020.02
10 mm
1 2
3 4
e30bh837.10
A
B
C
e30bg085.10
A
Nätkabel
B
Bromskabel
C
Motorkabel
e30bg088.10
VACON® NXS/NXP Air-cooled
Handbok
4.
Elektrisk installation
För in kablarna – nätkabeln, motorkabeln och i förekommande fall bromskabeln – i öppningarna i kabelgenomföringsplåt­en. Använd kabelgenomföringsplåten som följde med i tillbehörspåsen.
Bild 27: Kablar genom kabelgenomföringsplåten
5.
Placera kabelgenomföringsplåten med kablarna i spåret på frekvensomriktarens kapsling. Använd M4x10-skruvarna som följde med i tillbehörspåsen för att fästa kabelgenomföringsplåten.
6.
Anslut kablarna. Se korrekta åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
Anslut nätkabelns och motorkabelns fasledare och bromsmotståndskabelns ledare till deras respektive plintar.
AQ275638903263sv-000301 / DPD01219I | 61Danfoss A/S © 2020.02
e30bg093.10
VACON® NXS/NXP Air-cooled
Handbok
7.
Elektrisk installation
Koppla varje kabels jordledare med en jordklämma.
Se till att jordledaren är kopplad till motorn och plintarna som är märkta med jordningssymbolen.
Om dubbla jordledare behövs ska jordningsplinten under omriktaren användas. Använd en M5-skruv och dra åt till 2,0 Nm eller 17,7 lb-in.
8.
Sätt tillbaka kabelskyddet 12.5 Åtdragningsmoment för skyddslockets skruvar.
9.
Montera styrkabelns jordklämmor med tre stycken av M4x16-skruvarna som följde med i tillbehörspåsen. Använd kläm­morna för att jorda styrkablarna. Anslut styrkablarna.
AQ275638903263sv-000301 / DPD01219I62 | Danfoss A/S © 2020.02
1
2
e30bg073.10
1
Standard
2
PROFIBUS
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 28: FR7/FI7
10.
Sätt tillbaka frekvensomriktarens skyddslock. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdrag-
ningsmoment för skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm
mellan kapslingen och kabelskyddet.
6.5.4 Installation av kablar, FR8/FI8
Följ de här anvisningarna för att installera kablarna och kabeltillbehören. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Tillbehörspåsens innehåll behövs för installationen, se avs­nitt 4.1 Kontrollera leveransen.
Öppna skyddslocken i enlighet med anvisningarna i avsnitt 6.4.5 Komma åt och hitta plintarna för FR8/FI8.
Procedur
1.
Skala motor-, nät- och bromsmotståndskablarna. Se avsnitt 12.4 Kabelskalningslängder
2.
Kapa genomföringarna så att kablarna kan träs igenom. Använd genomföringarna som följde med i tillbehörspåsen.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 63
e30bh277.10
e30bh278.10
e30bg077.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form. Kabelförskruvningar kan användas vid behov.
Bild 29: Kapa genomföringen i IP54
3.
För in genomföringen och kabeln tills omriktarens kapsling fälls in i skåran i genomföringen.
Enligt skyddsklassificering IP54 (UL-typ 12) måste anslutningen mellan genomföringen och kabeln vara tät. Dra ut den första biten av kabeln ur genomföringen tills den hålls rak.
Om det inte är möjligt måste genomföringen tätas med eltejp eller ett buntband.
4.
Anslut kablarna. Se korrekta åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
AQ275638903263sv-000301 / DPD01219I64 | Danfoss A/S © 2020.02
e30bg104.20
2
1
1
Jordklämma
2
Blottlagd skärm
VACON® NXS/NXP Air-cooled
Handbok
5.
Elektrisk installation
Koppla nätkabelns och motorkabelns fasledare till deras respektive plintar. Om bromsmotståndskabel används ska dess ledare kopplas till sina respektive plintar.
Koppla varje kabels jordledare till en jordningsplint med en jordklämma för jordledare.
Skala motorkablarna så att skärmen får 360° graders kontakt med jordklämman.
6.
Sätt tillbaka kabelgenomföringsplåten och sedan kabelskyddet. Information om skruvarnas åtdragningsmoment finns i avs­nitt 12.5 Åtdragningsmoment för skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm mellan kapslingen och kabelskyddet.
Ytterligare åtdragningsmoment:
Kabelgenomföringsplåt för motorkabel: 2,4 Nm
Kabelgenomföringsplåt för styrkabel: 0,8 Nm
DC-skydd: 2,4 Nm
7.
Fäst styrkabelns jordklämmor med M4x16-skruvar. Använd klämmorna som följde med i tillbehörspåsen. Använd klämmor­na för att jorda styrkablarna. Anslut styrkablarna.
AQ275638903263sv-000301 / DPD01219I | 65Danfoss A/S © 2020.02
1
2
e30bg074.10
1
Standard
2
PROFIBUS
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 30: FR8/FI8
8.
Sätt tillbaka frekvensomriktarens skyddslock. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdrag-
ningsmoment för skyddslockets skruvar.
6.5.5 Installation av kablar, FR9
Följ de här anvisningarna för att installera kablarna. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Öppna skyddslocken i enlighet med anvisningarna i avsnitt 6.4.6 Komma åt och hitta plintarna för FR9.
Procedur
1.
2.
Skala motor-, nät- och bromsmotståndskablarna. Se avsnitt 12.4 Kabelskalningslängder Kapa genomföringarna så att kablarna kan träs igenom.
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form. Kabelförskruvningar kan användas vid behov.
AQ275638903263sv-000301 / DPD01219I66 | Danfoss A/S © 2020.02
e30bh277.10
e30bh278.10
e30bg077.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 31: Kapa genomföringen i IP54
3.
För in genomföringen och kabeln tills omriktarens kapsling fälls in i skåran i genomföringen.
Enligt skyddsklassificering IP54 (UL-typ 12) måste anslutningen mellan genomföringen och kabeln vara tät. Dra ut den första biten av kabeln ur genomföringen tills den hålls rak.
Om det inte är möjligt måste genomföringen tätas med eltejp eller ett buntband.
4.
Anslut kablarna. Se korrekt åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
Koppla nätkabelns och motorkabelns fasledare till deras respektive plintar. Om bromsmotståndskabel används ska dess ledare kopplas till sina respektive plintar.
Koppla varje kabels jordledare till en jordningsplint med en jordklämma för jordledare.
5.
Skala motorkablarna så att skärmen får 360° graders kontakt med jordklämman.
AQ275638903263sv-000301 / DPD01219I | 67Danfoss A/S © 2020.02
e30bg104.20
2
1
1
Jordklämma
2
Blottlagd skärm
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
6.
Fäst styrkabelns jordklämmor med M4x16-skruvar. Använd klämmorna som följde med i tillbehörspåsen. Använd klämmor­na för att jorda styrkablarna. Anslut styrkablarna.
AQ275638903263sv-000301 / DPD01219I68 | Danfoss A/S © 2020.02
1
2
e30bg074.10
1
Standard
2
PROFIBUS
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 32: FR9
7.
Sätt tillbaka kabelgenomföringsplåten och sedan kabelskyddet. Information om skruvarnas åtdragningsmoment finns i avs­nitt 12.5 Åtdragningsmoment för skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm mellan kapslingen och kabelskyddet.
6.5.6 Installation av kablar, FR10 (fristående)
Följ de här anvisningarna för att installera kablarna. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Öppna skyddslocken i enlighet med anvisningarna i avsnitt 6.4.7 Komma åt och hitta plintarna för FR10 (fristående).
Procedur
1.
Kapa genomföringarna så att kablarna kan träs igenom.
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form. Kabelförskruvningar kan användas vid behov.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 69
e30bh278.10
e30bg077.10
e30bh781.10
e30bh780.10
VACON® NXS/NXP Air-cooled
Handbok
2.
Elektrisk installation
För in genomföringen och kabeln tills omriktarens kapsling fälls in i skåran i genomföringen.
Enligt skyddsklassificering IP54 (UL-typ 12) måste anslutningen mellan genomföringen och kabeln vara tät. Dra ut den första biten av kabeln ur genomföringen tills den hålls rak.
Om det inte är möjligt måste genomföringen tätas med eltejp eller ett buntband.
3.

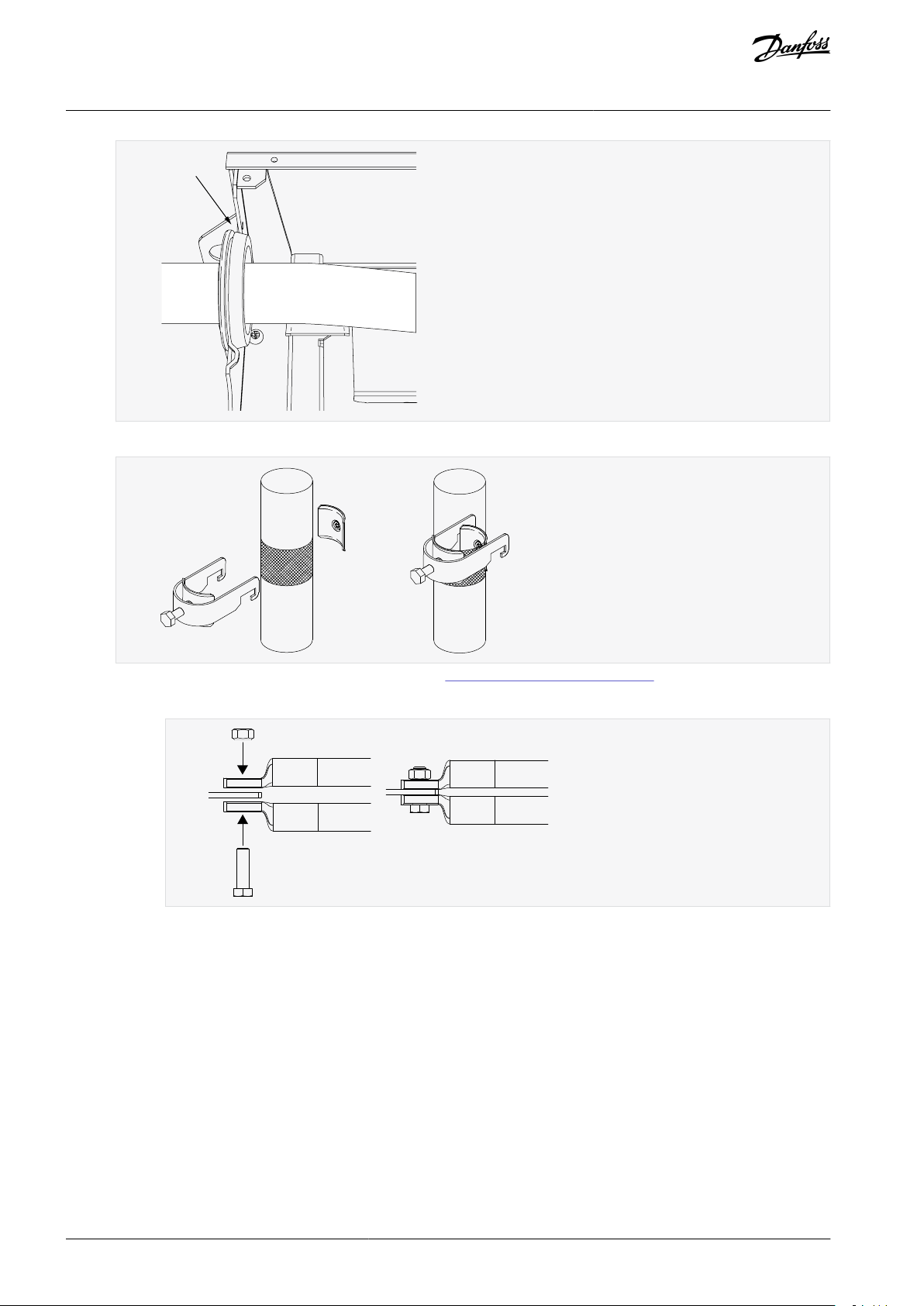

Skala motorkablarna så att skärmen får 360° graders kontakt med jordklämman.
4.
Anslut kablarna. Se korrekt åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
a.
Anslut nät- och motorkablarna med hjälp av skenan.
AQ275638903263sv-000301 / DPD01219I70 | Danfoss A/S © 2020.02
1
2
4
3
e30bh764.10
1
Styrenhet
2
Kabeldragning
3
Jordning
4
Kabelingång
VACON® NXS/NXP Air-cooled
Handbok
b.
Anslut styrkablarna.
Elektrisk installation
c.
Koppla varje kabels jordledare till en jordningsplint med en jordklämma för jordledare.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 71
1
2
3
4
3
1
2
5
5
e30bh775.10
1
Motorkablar
2
PE/jordning
3
Nätkablar
4
360° jordning
5
Styrkablar
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
5.
Fäst kabelklämman.
AQ275638903263sv-000301 / DPD01219I72 | Danfoss A/S © 2020.02
e30bh778.10
e30bh278.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
6.
Sätt tillbaka skyddskåporna. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdragningsmoment för
skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm mellan kapslingen
och skyddskåporna.
7.
Stäng skåpdörrarna.
6.5.7 Installation av kablar, FR11 (fristående)
Följ de här anvisningarna för att installera kablarna. Information om hur kabelinstallationen ska utföras för att uppfylla UL-kraven finns i avsnitt 6.1.2 UL-standarder för kablar. Anvisningar för att ansluta ett externt bromsmotstånd finns i bromsmotståndshandboken för VACON®. Se även avsnitt 8.7.8.2 Ställa
in den interna bromsmotståndsanslutningen.
Försäkra dig om att leveransen innehåller alla komponenter du behöver. Öppna skyddslocken i enlighet med anvisningarna i avsnitt 6.4.8 Komma åt och hitta plintarna för FR11 (fristående).
Procedur
1.
Kapa genomföringarna så att kablarna kan träs igenom.
Skär inte bort mer av genomföringarna än vad som behövs för respektive kabel. Om genomföringarna viker sig när kabeln skjuts in kan du dra tillbaka kabeln en bit för att de ska återfå sin form. Kabelförskruvningar kan användas vid behov.
2.
För in genomföringen och kabeln tills omriktarens kapsling fälls in i skåran i genomföringen.
AQ275638903263sv-000301 / DPD01219I | 73Danfoss A/S © 2020.02
e30bg077.10
e30bh781.10
e30bh780.10
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Skala motorkablarna så att skärmen får 360° graders kontakt med jordklämman.
4.
Anslut kablarna. Se korrekt åtdragningsmoment i avsnitt 12.6 Plintarnas åtdragningsmoment.
a.
Anslut nät- och motorkablarna med hjälp av skenan.
b.
Anslut styrkablarna.
AQ275638903263sv-000301 / DPD01219I74 | Danfoss A/S © 2020.02
1
2
4
3
e30bh765.10
1
Styrenhet
2
Kabeldragning
3
Jordning
4
Kabelingång
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
c.
Koppla varje kabels jordledare till en jordningsplint med en jordklämma för jordledare.
AQ275638903263sv-000301 / DPD01219I | 75Danfoss A/S © 2020.02
1
2
3
5
5
1
3
4
2
3
e30bh776.10
1
Motorkablar
2
PE/jordning
3
Nätkablar
4
360° jordning
5
Styrkablar
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 33: FR11 (fristående)
AQ275638903263sv-000301 / DPD01219I76 | Danfoss A/S © 2020.02
1
2
3
4
5
5
1
3
4
2
e30bh777.10
1
Motorkablar
2
PE/jordning
3
Nätkablar
4
360° jordning
5
Styrkablar
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 34: FR11 (fristående), 0460–0502, 690 V
5.
Fäst kabelklämman.
AQ275638903263sv-000301 / DPD01219I | 77Danfoss A/S © 2020.02
e30bh779.10
VACON® NXS/NXP Air-cooled
Handbok
6.
7.
Elektrisk installation
Sätt tillbaka skyddskåporna. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdragningsmoment för
skyddslockets skruvar. Se till så att varken styrkablarna eller frekvensomriktarens kablar kommer i kläm mellan kapslingen
och skyddskåporna. Stäng skåpdörrarna.
6.6 Installation i IT-system
Om strömmen är impedansjordad (IT) måste frekvensomriktaren ha EMC-skyddsnivå C4. Om frekvensomriktaren har EMC-skyddsni­vå C2 måste den ändras till C4 Anvisningar finns i följande avsnitt:
6.6.1 Installera frekvensomriktare i ett IT-system, FR4–FR6
6.6.2 Installera frekvensomriktare i ett IT-system, FR7
6.6.3 Installera frekvensomriktare i ett IT-system, FR8–FR11
För motsvarigheter till EMC-nivåer i VACON®-frekvensomriktare, se 3.4 Beskrivning av typkoden.
V A R N I N G
RISK FÖR ELSTÖTAR FRÅN KOMPONENTERNA
Frekvensomriktarens komponenter är strömförande när frekvensomriktaren är ansluten till elnätet.
Gör inga ändringar när frekvensomriktaren är ansluten till elnätet.
-
O B S !
SKADOR PÅ FREKVENSOMRIKTAREN TILL FÖLJD AV INKORREKT EMC-NIVÅ
EMC-nivåkraven för frekvensomriktaren beror på installationsmiljön. Fel EMC-nivå kan orsaka skador på frekvensomriktaren.
Innan frekvensomriktaren ansluts till nätspänningen, måste EMC-nivån kontrolleras så att den är korrekt.
-
6.6.1 Installera frekvensomriktare i ett IT-system, FR4–FR6
Följ de här anvisningarna för att ändra frekvensomriktarens EMC-skyddsnivå till C4.
Öppna frekvensomriktarens kåpa och avlägsna kabelskyddet enligt anvisningarna i avsnitt 6.4.1 Komma åt och hitta plintarna för
FR4/FI4, 6.4.2 Komma åt och hitta plintarna för FR5 eller 6.4.3 Komma åt och hitta plintarna för FR6/FI6.
Procedur
Relaterade länkar
Beskrivning av typkoden
AQ275638903263sv-000301 / DPD01219I78 | Danfoss A/S © 2020.02
FR4
e30bg094.10
FR5
e30bg095.10
VACON® NXS/NXP Air-cooled
Handbok
1.Ta bort EMC-skruvarna.
Bild 35: FR4
Elektrisk installation
Bild 36: FR5
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 79
FR6
e30bg096.10
e30bg472.10
VACON® NXS/NXP Air-cooled
Handbok
Elektrisk installation
Bild 37: FR6
2.
För FR4 – avlägsna styrenheten.
Det sitter en etikett bredvid plintarna som påminner om att avlägsna bygeln X10-1 om frekvensomriktaren kräver det. Om det inte finns någon etikett kan du fortsätta till steg 4.
3.
Ta bort bygeln X10-1.
AQ275638903263sv-000301 / DPD01219I80 | Danfoss A/S © 2020.02
e30bg473.10
e30bg097.10
VACON® NXS/NXP Air-cooled
Handbok
4.
5.
Elektrisk installation
Sätt tillbaka frekvensomriktarens kåpa. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdragningsmo-
ment för skyddslockets skruvar.
Sätt en bock vid ”EMC level modified” (”EMC-nivån har ändrats”) och skriv datum på etiketten ”product modified” (”pro­dukten har ändrats”) efter ändringen (se avsnitt 4.4 Använda etiketten Product Modified (Produkten har ändrats)). Om eti­ketten inte redan är påklistrad ska den fästas på frekvensomriktaren intill märkskylten.
6.6.2 Installera frekvensomriktare i ett IT-system, FR7
Följ de här anvisningarna för att ändra frekvensomriktarens EMC-skyddsnivå till C4.
Öppna frekvensomriktarens kåpa och kabelskydd enligt anvisningarna i avsnitt 6.4.4 Komma åt och hitta plintarna för FR7/FI7.
Procedur
1.
Öppna kåpan som täcker frekvensomriktarens kraftenhet.
2.
Ta bort EMC-skruvarna.
AQ275638903263sv-000301 / DPD01219I | 81Danfoss A/S © 2020.02
e30bg098.10
e30bg099.10
VACON® NXS/NXP Air-cooled
Handbok
3.
Elektrisk installation
Ta bort skruven och ersätt den med en plastskruv M4.
4.
Kapa ledningarna till de tre kondensatorerna.
AQ275638903263sv-000301 / DPD01219I82 | Danfoss A/S © 2020.02
e30gb100.10
e30bg101.10
VACON® NXS/NXP Air-cooled
Handbok
5.
Elektrisk installation
Avlägsna skruven och kondensatormonteringen.
6.
Sätt tillbaka frekvensomriktarens kåpa. Information om skruvarnas åtdragningsmoment finns i avsnitt 12.5 Åtdragningsmo-
ment för skyddslockets skruvar.
7.
Skriv ”The EMC level was changed” (”EMC-nivån har ändrats”) samt datum på etiketten ”product changed” (”produkten har ändrats”) efter ändringen (se avsnitt 4.4 Använda etiketten Product Modified (Produkten har ändrats)). Om etiketten inte redan är påklistrad ska den fästas på frekvensomriktaren intill märkskylten.
O B S !
Det är endast auktoriserad VACON®-servicepersonal som kan ändra tillbaka EMC-nivån för FR7 till C2.
6.6.3 Installera frekvensomriktare i ett IT-system, FR8–FR11
Det är endast VACON®-servicepersonal som kan ändra EMC-skyddsklassen för VACON® NXS/NXP, FR8–FR11.
AQ275638903263sv-000301 / DPD01219I | 83Danfoss A/S © 2020.02
4
5
6
1
2
3
e30bh782.10
1
Kortplats A: OPTA1
2
Kortplats B: OPTA2
3
Kortplats C: OPTA3
4
Kortplats D: Tilläggskort
5
Kortplats E: Tilläggskort
6
Styrplintar
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
7 Styrenhet
7.1 Styrenhetens komponenter
Med NXP-styrenheten kan du skapa avancerade funktioner med hjälp av olika alternativ och programmering. Fullständiga listor över funktioner finns i produktguiden och applikationshandboken.
Frekvensomriktarens styrenhet består av ett styrkort och eventuella tilläggskort (se Bild 38) som anslutits via de fem kortplatserna (A till E) i styrkortet. Styrkortet är anslutet till kraftenheten med en D-anslutning eller fiberoptiska kablar (FR9–FR11).
Bild 38: Styrkortets platser för grund- och tilläggskort
beställningen. De följande sidorna innehåller information om plintarna och allmänna kabeldragningsexempel. Typkoden visar de
Frekvensomriktarens styrenhet har ett standardgränssnitt. Om din beställning innehåller specialtillval motsvarar frekvensomriktaren
fabriksinstallerade I/O-korten. Mer information om tilläggskort finns i användarhandboken för VACON® NX-I/O-kort. Grundkortet OPTA1 har 20 styrplintar och reläkortet har 6 eller 7. Styrenhetens standardkopplingar och signalbeskrivningar finns i
avsnitt 7.3.2 Styrplintar på OPTA1. Installationsanvisningar för en styrenhet som inte är monterad på en kraftenhet finns i installationshandboken för VACON® NXP
IP00-frekvensomriktare.
7.2 Styrspänning (+24 V/EXT +24 V)
Frekvensomriktaren kan användas med en extern strömkälla som har följande egenskaper: +24 V DC ± 10 %, minst 1 000 mA. An­vänd den som en extern strömkälla för att spänningssätta styrkortet samt grund- och tilläggskorten. Analoga ut- och ingångar för OPTA1 fungerar inte när endast +24 V matas till styrenheten.
Anslut den externa strömkällan till någon av de två dubbelriktade plintarna (6 eller 12), se handboken för tilläggskort eller använ­darhandboken för VACON® NX-I/O-kort. Den här spänningen räcker till för att hålla i gång styrenheten så att du kan ställa in parame-
AQ275638903263sv-000301 / DPD01219I84 | Danfoss A/S © 2020.02
e30bg012.10
PE/GND
–G1 Ext. +24 V DC-spänningsmatning
–F1
#6 #7 #6 #7 #6 #7 #6 #7 #6 #7 #6 #7
–F2 1 A gG/ klass CC
–F3 1 A gG/ klass CC
–F4 1 A gG/ klass CC
–F5 1 A gG/ klass CC
–F6 1 A gG/ klass CC
–F7 1 A gG/ klass CC
3 A
–Q1
3 A
–Q2
3 A
–Q3
3 A
–Q4
3 A
–Q5
3 A
–Q6
Plint
Plintskruv
Åtdragningsmoment i Nm (lb-in.)
Relä- och termistorplintar
M3
0,5 (4,5)
Övriga plintar
M2,6
0,2 (1,8)
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
trarna. Huvudkretsens mätningar (t.ex.DC-busspänningen och enhetens temperatur) är inte tillgängliga när frekvensomriktaren inte är ansluten till elnätet.
O B S !
Om frekvensomriktaren drivs med 24 V DC från en extern strömkälla måste du använda en diod på plint 6 (eller 12) för att förhin­dra att strömmen leder i fel riktning. Installera en 1 A-säkring på 24 V DC-matningen för varje frekvensomriktare. Varje omriktare förbrukar maximalt 1 A från den externa försörjningen.
Bild 39: Parallellkoppling av 24 V-ingångarna på flera frekvensomriktare
O B S !
Styrenhetens I/O-jord är inte isolerad från chassijorden/skyddsjorden. Vid installationen måste du ta hänsyn till potentialskillna­derna mellan jordningspunkterna. Vi rekommenderar att galvanisk isolation används för I/O- och 24 V-kretsarna.
7.3 Kabeldragning till styrenheten
7.3.1 Val av styrkablar
Styrkablarna måste vara minst 0,5 mm2 (20 AWG) skärmade flerledarkablar. Läs mer om kabeltyper i Tabell 10. Maximal ledararea är 2,5 mm2 (14 AWG) för reläkortets plintar och 1,5 mm2 (16 AWG) för andra plintar.
Tabell 12: Åtdragningsmoment för styrkablar
7.3.2 Styrplintar på OPTA1
Här följer en grundläggande beskrivning av I/O-kortets plintar. Mer information finns i avsnitt 7.3.2.2 Bygellägen för grundkortet
OPTA1. Mer information om styrplintar finns i applikationshandboken för VACON® All in One.
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 85
e30bg013.10
Maximal Uin = 48 VDC Maxström = 50 mA
Analog ingång, spänning eller ström
Analog ingång, spänning eller ström
±15%, max. 250 mA (totalt för alla kort) 150 mA (från ett kort) Kan också användas som extern reservkraft
till styrenheten (och fältbussen)
18–30 V = 1
Ri = min. 5 kΩ
18–30 V = 1
Ri = min. 5 kΩ
Referenspotentiometer,
1–10 kΩ
Digital ingång 3
Digital ingång 2
Digital ingång 6
Digital ingång 5
Digital ingång 4
Digital ingång 1
Samma som terminal 6
AO1+
I/O-signal till jord
Utgång för styrspänning
Gemensam analog utgång
Analog signal (+utgång)
Gemensam analog ingång
Gemensam analog ingång
I/O-signal till jord
24 V hjälpspänning
Referensspänning
+24 V
GND/AI2-
AI2+
GND/AI1-
AI1+
+10 V
ref
BeskrivningSignalAnslutning
Standard I/O-kort
CMB
CMA
DIN6
DIN5
DIN4
DIN3
DIN2
DIN1
GND
GND
+24 V
DO1
AO1-
Öppen kollektorutgång
Utgångssignalomfång: Effekt 0(4)–20 mA, RL max 500 Ω eller spänning 0–10 V, RL >1kΩ val med byglingsblock X6 (*)
Bör kopplas till GND eller 24 V I/O-plint eller till ext. 24 V eller GND-val med byglingsblock X3 (*)
Digitala ingångar kan kopplas bort från jord (*)
Samma som terminal 7
Jord för referens- och styrspänningar
Maxström 10 mA
17
11
16
15
14
10
9
8
13
7
12
20
19
18
5
4
3
2
6
1
Gemensam B för DIN4–DIN6
Gemensam A för DIN1–DIN3
Val V/mA med byglingsblock X1 (*) 0...+10 V (Ri = 200 kΩ) (-10V...+10V joystickkon­troll, val med bygling) 0–20 mA (Ri =250 Ω)
Val V/mA med byglingsblock X1 (*) 0...+10 V (Ri = 200 kΩ) (-10V...+10V joystickkon­troll, val med bygling) 0–20 mA (Ri =250 Ω)
Differentiell ingång om den inte jordas Tillåter ±20 V gemensam spänning med GND
Differentiell ingång om den inte jordas Tillåter ±20 V gemensam spänning med GND
*)
Se bilden i avsnitt 7.3.2.2 Bygellägen för grundkortet OPTA1
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
Bild 40: Styrsignaler för OPTA1
Parametervärden för I/O i manöverpanelen och NCDrive är: An.IN:A.1, An.IN:A.2, DigIN:A.1, DigIN:A.2, DigIN:A.3, DigIN:A.4, DigIN:A.5, DigIN:A.6, AnOUT:A.1 och DigOUT:A.1.
Du använder den utgående styrspänningen på +24 V/EXT +24 V genom att:
ansluta +24 V-styrspänningen till digitala ingångar via en extern omkopplare ELLER
använda styrspänningen för att driva extern utrustning, till exempel pulsgivare och hjälpreläer.
Observera att den angivna totala belastningen på samtliga tillgängliga +24 V/EXT +24 V-utgångsplintar inte får överstiga 250 mA. Den maximala belastningen på +24 V/EXT +24 V-utgången per kort är 150 mA. Om kortet har en +24 V/EXT +24 V-utgång är den
internt kortslutningsskyddad. Om någon av +24 V/EXT +24 V-utgångarna kortsluts gör det interna skyddet att övriga utgångar for­tfarande är spänningsförsörjda.
AQ275638903263sv-000301 / DPD01219I86 | Danfoss A/S © 2020.02
=
A
B
C
e30bg014.10
A
Maximalt 150 mA
B
+24 V ut
C
Maximalt 250 mA
A B
e30bg015.10
DIN1
+24V
GND
DIN2
DIN3
CMA
+24V
GND
DIN1
DIN2
DIN3
CMA
A
Positiv logik (+24 V är den aktiva signalen) = ingången är aktiv vid sluten kontakt.
B
Negativ logik (0 V är den aktiva signalen) = ingången är aktiv vid sluten kontakt. Ställ in bygeln X3 till läget CMA/CMB isolated from ground (CMA/CMB isolerad från jord).
VACON® NXS/NXP Air-cooled
Handbok
Bild 41: Maximal belastning vid +24 V/EXT +24 V-utgången
Styrenhet
7.3.2.1 Signalinvertering av digital ingångssignal
Den aktiva signalnivån varierar beroende på om de gemensamma ingångarna CMA och CMB (plint 11 och 17) är kopplade till +24 V eller till jord (0 V).
24 V-styrspänningen och jordpotentialen för de digitala ingångarna och de gemensamma ingångarna (CMA, CMB) kan vara intern eller extern.
Bild 42: Positiv/negativ logik
Relaterade länkar
Bygellägen för grundkortet OPTA1
Danfoss A/S © 2020.02
AQ275638903263sv-000301 / DPD01219I
| 87
X6
X2
X1
X3
e30bg016.10
X6
X2
X1
ABCDABC
D
ABC
D
X3
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
7.3.2.2 Bygellägen för grundkortet OPTA1
Frekvensomriktarens funktioner kan ändras för att bättre passa dina behov. Om du vill göra det ändrar du några bygellägen på OP­TA1-kortet. Byglarnas läge bestämmer signaltypen för analoga och digitala ingångar. Om du ändrar AI/AO-signalinnehållet måste du även ändra motsvarande kortparametrar i meny M7.
Det finns fyra bygelblock på A1-grundkortet: X1, X2, X3 och X6. Varje bygelblock omfattar 8 stift och 2 byglar. Du ser de olika bygel­lägena i Bild 43.
Bild 43: Bygelblock på OPTA1
AQ275638903263sv-000301 / DPD01219I88 | Danfoss A/S © 2020.02
e30bg017.10
A B C D
A B C D
A B C D
A B C D
A B C D
A B C D
Bygelblock X1:
AI1-läge
AI1-läge: 0...20mA; inström
Bygelblock X2:
AI2-läge
A B C D
AI1-läge: 0...20mA; inström
Bygelblock X6:
AO1-läge
AO1-läge: 0...20mA; Utström
AO1-läge: Utspänning; 0...10V
AI1-läge: Inspänning; 0...10V AI2-läge: inspänning; 0...10V
A B C D
AI1-läge: Inspänning;
0...10V differentiell
AI2-läge: Inspänning;
0...10V differentiell
A B C D
AI1-läge: Inspänning; -0...10V AI2-läge: Inspänning; -10...10V
A B C D
Bygelblock X3:
CMA- och CMB-jordning
=
CMB ansluten till GND CMA ansluten till GND
CMB isolerad från GND CMA isolerad från GND
CMB och CMA internt ihopkopplade, isolerade från GND
Fabriksinställning
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
Bild 44: Bygellägen för OPTA1
AQ275638903263sv-000301 / DPD01219I | 89Danfoss A/S © 2020.02
DigOUT:B.1 *)
DigOUT:B.2 *)
DigOUT:B.1 *)
DigOUT:B.2 *)
DigIN:B.1 *)
e30bg018.10
Brytkapacitet
• 24 VDC/8 A
• 250 VAC/8 A
• 125 VDC/0,4 A Min. brytlast
• 5 V/10 mA
Brytkapacitet
• 24 VDC/8 A
• 250 VAC/8 A
• 125 VDC/0,4 A Min. brytlast
• 5 V/10 mA
Brytkapacitet
• 24 VDC/8 A
• 250 VAC/8 A
• 125 VDC/0,4 A Min. brytlast
• 5 V/10 mA
Brytkapacitet
• 24 VDC/8 A
• 250 VAC/8 A
• 125 VDC/0,4 A Min. brytlast
• 5 V/10 mA
Termistoringång
Reläutgång 2
Reläutgång 1
TI1-29
TI1+
RO2/2
RO2/1
RO1/3
RO1/2
RO1/1
28
26
25
23
22
OPTA3 21
Reläutgång 2
Reläutgång 1
RO2/3
RO2/2
RO2/1
RO1/3
RO1/2
RO1/1
26
25
24
23
22
OPTA2 21
*)
Parameterbörvärde på manöverpanelen och NCDrive.
e30bg019.10
X1
X2
21
22
23
24
25
26
e30bg020.10
21
22
23
25
26
28
29
X1
X2
X3
VACON® NXS/NXP Air-cooled
Handbok
7.3.3 Styrplintar på OPTA2 och OPTA3
Styrenhet
Bild 45: Styrplintssignaler för reläkort OPTA2 och OPTA3
Bild 46: OPTA2
Bild 47: OPTA3
7.4 Installation av tilläggskort
Information om installation av tilläggskort finns i handboken för tilläggskort eller i användarhandboken för VACON® NX-I/O-kort.
AQ275638903263sv-000301 / DPD01219I90 | Danfoss A/S © 2020.02
e30bg021.20
Styrenhet
Manöverpanel
RO2/1
TI1-
TI1+
RO2/3
RO2/2
RI1/1
RO1/3
RO1/2
DIN4...
CMB
DIN6
DIN1...
CMA
DIN3
AO1+
DO1
AO2-
AI2+ AI2-
+24 V
Digital utgång
Analog utgång
Digitala ing grupp B
Digitala ing grupp A
Kraftenhet
Gate drivers
I/O-kortets jord
GND
AI1
GND
WVU
L3L2L1
10 V
ref
VACON® NXS/NXP Air-cooled
Handbok
Styrenhet
7.5 Galvanisk isolation
Styranslutningarna är isolerade från nätet. GND-plintarna är permanent kopplade till I/O-jorden. Se Bild 48. De digitala ingångarna på I/O-kortet är galvaniskt isolerade från I/O-jorden (PELV). Reläutgångarna är även dubbelisolerade från var-
andra vid 300 V AC (SS-EN-50178).
Bild 48: Galvanisk isolation
AQ275638903263sv-000301 / DPD01219I | 91Danfoss A/S © 2020.02
READY
RUN
Keypad
A
B
C
e30bf980.10
Driftvärden
V1
V1
A
Aktuell position i menyn
B
Beskrivning (sidnamn)
C
Antalet objekt som finns tillgängliga eller objektets värde.
e30bg022.10
READY
RUN
Keypad
Driftvärden
V1 V14
VACON® NXS/NXP Air-cooled
Handbok
Använda manöverpanelen
8 Använda manöverpanelen
8.1 Navigera i manöverpanelen
Informationen om frekvensomriktaren är ordnad i menyer och undermenyer. Följ de här anvisningarna för att navigera i manöver­panelens menystruktur.
Procedur
1.
Du flyttar mellan menyerna med hjälp av uppåt- och nedåtknapparna på manöverpanelen.
2.
Öppna en grupp eller ett objekt genom att trycka på höger menyknapp.
Gå tillbaka till föregående nivå genom att trycka på vänster menyknapp.
Displayen visar den aktuella positionen i menyn, till exempel S6.3.2. Även namnet på den aktuella gruppen eller
objektet visas.
Bild 49: Navigeringsobjekt på manöverpanelen
8.2 Använda menyn Driftvärden (M1)
Följ de här anvisningarna för att övervaka faktiska värden för parametrar och signaler. Värdena kan inte ändras i menyn Driftvärden. Information om att ändra värden finns i avsnitt 8.3.2 Välja värden och 8.3.3 Redigera
värden siffra för siffra.
Procedur
1.
Du hittar menyn Driftvärden genom att bläddra nedåt i huvudmenyn tills M1 visas på displayens första rad.
2.
Tryck på höger menyknapp för att gå till menyn Driftvärden från huvudmenyn.
3.
Tryck på uppåt- och nedåtknapparna för att bläddra i menyn.
8.2.1 Övervakade värden
Signalerna som övervakas markeras med V#.#. Värdena uppdateras var 0,3:e sekund.
AQ275638903263sv-000301 / DPD01219I92 | Danfoss A/S © 2020.02
Index
Övervakat värde
Enhet
ID
Beskrivning
V1.1
Utfrekvens
Hz1Utfrekvensen till motorn
V1.2
Frekvensbörvärde
Hz25Frekvensbörvärdet till motorstyrning
V1.3
Motorvarvtal
rpm2Motorns faktiska hastighet i rpm
V1.4
Motorström
A3Uppmätt motorström
V1.5
Motormoment
%4Beräknat axelmoment
V1.6
Motoreffekt
%5Beräknad motoraxeleffekt i procent
V1.7
Motorspänning
V6Utspänningen till motorn
V1.8
DC-mellanledsspänning
V7Uppmätt spänning i omriktarens DC-mellanled
V1.9
Enhetens temperatur
°C8Kylflänstemperatur i Celsius eller Fahrenheit
V1.10
Motortemperatur
%9Beräknad motortemperatur i procent av den nominella temperaturen. Se appli­kationshandboken för VACON® All in One.
V1.11
Analog ingång 1
V/mA
13
AI1
(1)
V1.12
Analog ingång 2
V/mA
14
AI2
(1)
V1.13
DIN 1, 2, 3
15
Visar status för digital ingång 1–3
V1.14
DIN 4, 5, 6
16
Visar status för digital ingång 4–6
V1.15
DO1, RO1, RO2
17
Visar status för digital- och reläutgång 1–3
V1.16
Analog I
out
mA26AO1
V1.17
Driftvärdessida
Visar tre övervakade värden att välja mellan. Se avsnitt 8.7.6.9 Tillåta/förhindra
ändringar av driftvärden.
VACON® NXS/NXP Air-cooled
Handbok
Använda manöverpanelen
1
Det här värdet är inte tillförlitligt om frekvensomriktaren endast har +24V-matning (vid spänningssättning av styrkortet).
Fler övervakade värden finns i applikationshandboken för VACON® All in One.
8.3 Använda menyn Parametrar (M2)
8.3.1 Hitta parametrar
Följ de här anvisningarna för att hitta den parameter du vill redigera.
Procedur
1.
Du hittar menyn Parametrar genom att bläddra nedåt i huvudmenyn tills M2 visas på displayens första rad.
AQ275638903263sv-000301 / DPD01219I | 93Danfoss A/S © 2020.02
READY
Keypad
G1 G8
e30bg023.10
Parametrar
READY
Keypad
G1 G8
e30bg024.10
Ingångssignaler
READY
Keypad
P1
P18
e30bg025.10
Ingångssignaler
READY
Keypad
e30bg026.10
Min.frekvens
13,95 Hz
VACON® NXS/NXP Air-cooled
Handbok
2.
3.
Använda manöverpanelen
Öppna parametergruppmenyn (G#) genom att trycka på höger menyknapp.
Leta reda på parametergruppen med hjälp av uppåt- och nedåtknapparna.
4.
Leta reda på den parameter som du vill redigera (P#) med hjälp av uppåt- och nedåtknapparna. Tryck på uppåtpilen för att gå direkt från den sista parametern i en parametergrupp till den första parametern i samma grupp.
8.3.2 Välja värden
Följ de här anvisningarna för att redigera textvärden på manöverpanelen. Det grundläggande applikationspaketet ”All in One+” innehåller sju applikationer med olika parameteruppsättningar. Mer informa-
tion finns i applikationshandboken för VACON® All in One.
Många parametrar är låsta och går inte att redigera då frekvensomriktaren är i driftläge. Det är endast texten Låst som visas på dis­playen. Stäng av frekvensomriktaren för att redigera de här parametrarna.
Procedur
1.
Leta reda på den parameter som du vill redigera (P#) med hjälp av uppåt- och nedåtknapparna. Tryck på uppåtpilen för att gå direkt från den sista parametern i en parametergrupp till den första parametern i samma grupp.
AQ275638903263sv-000301 / DPD01219I94 | Danfoss A/S © 2020.02
READY
Keypad
e30bg026.10
Min.frekvens
13,95 Hz
READY
Keypad
e30bg028.10
Min.frekvens
13,95 Hz
READY
Keypad
e30bg029.10
Min.frekvens
14,45 Hz
READY
Keypad
e30bg026.10
Min.frekvens
13,95 Hz
VACON® NXS/NXP Air-cooled
Handbok
2.
3.
4.
Använda manöverpanelen
Öppna redigeringsläget genom att trycka på höger menyknapp. Parametervärdet börjar blinka.
Ange det nya värdet med uppåt- och nedåtknapparna. Godkänn ändringen genom att trycka på knappen [enter] eller ignorera ändringen genom att trycka på vänster meny-
knapp.
Om du trycker på knappen [enter] slutar värdet att blinka och det nya värdet visas i värdefältet.
5.
Du kan låsa parametervärden med hjälp av funktionen Parameterlås i menyn M6, se avsnitt 8.7.6.6 Låsa en parameter.
8.3.3 Redigera värden siffra för siffra
Följ de här anvisningarna för att redigera siffervärden på manöverpanelen. Det grundläggande applikationspaketet ”All in One+” innehåller sju applikationer med olika parameteruppsättningar. Mer informa-
tion finns i applikationshandboken för VACON® All in One.
Många parametrar är låsta och går inte att redigera då frekvensomriktaren är i driftläge. Det är endast texten Låst som visas på dis­playen. Stäng av frekvensomriktaren för att redigera de här parametrarna.
Procedur
1.
Hitta parametern med hjälp av bläddrings- och menyknapparna.
Öppna redigeringsläget genom att trycka på höger menyknapp. Parametervärdet börjar blinka.
2.
AQ275638903263sv-000301 / DPD01219I | 95Danfoss A/S © 2020.02
READY
Keypad
e30bg028.10
Min.frekvens
13,95 Hz
READY
Keypad
e30bg029.10
Min.frekvens
14,45 Hz
READY
STOP
I/O term
P1
P4
e30bg033.10
Panelstyrning
Index
Parameter
Min.
Max.
Enhet
Standard
Anpas­sad
ID
Beskrivning
P3.1
Styrplats
13–1125
Styrplats 1 = I/O-styrning 2 = Manöverpanel 3 = Fältbuss
VACON® NXS/NXP Air-cooled
Handbok
3.
4.
Tryck på höger menyknapp. Du kan nu redigera värdet, en siffra i taget. Godkänn ändringen genom att trycka på knappen [enter].
Ignorera ändringen genom att trycka på vänster menyknapp tills parameterlistan visas igen.
Om du trycker på knappen [enter] slutar värdet att blinka och det nya värdet visas i värdefältet.
Använda manöverpanelen
5.
Du kan låsa parametervärden med hjälp av funktionen Parameterlås i menyn M6, se avsnitt 8.7.6.6 Låsa en parameter.
8.4 Använda menyn Panelsstyrning
8.4.1 Hitta menyn Panelstyrning
Följande funktioner är tillgängliga i menyn Panelstyrning: välja styrplats, redigera frekvensbörvärdet och ändra motorns rotations­riktning.
Procedur
1.
Du hittar menyn Panelstyrning genom att bläddra nedåt i huvudmenyn tills M3 visas på displayens första rad.
2.
Tryck på höger menyknapp för att gå till menyn Panelstyrning från huvudmenyn.
8.4.2 Parametrar för manöverpanelsstyrning, M3
AQ275638903263sv-000301 / DPD01219I96 | Danfoss A/S © 2020.02
Index
Parameter
Min.
Max.
Enhet
Standard
Anpas­sad
ID
Beskrivning
R3.2
Panelreferens
P2.1.1
P2.1.2
Hz
0,00
123
0 = Framåt 1 = Bakåt
P3.3
Riktning (på manö­verpanelen)
01–0–
P3.4
Stoppknapp
01–1114
0 = Stoppknappens funktion är begränsad 1 = Stoppknappen är alltid aktiverad
Styrplats
Symbol
I/O-plintar
I/O term
Manöverpanel
Keypad
Fältbuss
Bus/Comm
READY
STOP
I/O term
e30bg034.10
Styrplats
I/O plint
VACON® NXS/NXP Air-cooled
Handbok
8.4.3 Byta aktiv styrplats
Det finns tre sätt att styra frekvensomriktaren. Varje styrplats har en egen symbol:
Använda manöverpanelen
Procedur
1.
Gå till Styrplats i menyn Panelstyrning (M3) med hjälp av uppåt- och nedåtknapparna.
2.
Öppna redigeringsläget genom att trycka på höger menyknapp.
Parametervärdet börjar blinka.
3.
Tryck på uppåt- och nedåtknapparna för att bläddra bland alternativen.
4.
Välj styrplats genom att trycka på knappen [enter].
8.4.4 Manöverpanelbörvärde
Undermenyn Panelreferens (P3.2) visar frekvensbörvärdet. I den här undermenyn kan du även redigera frekvensbörvärdet.
8.4.4.1 Redigera frekvensbörvärdet
Följ de här anvisningarna för att ändra frekvensbörvärdet.
Procedur
1.
Gå till Panelreferens i menyn Panelstyrning (M3) med hjälp av uppåt- och nedåtknapparna.
2.
Öppna redigeringsläget genom att trycka på höger menyknapp. Frekvensbörvärdet börjar blinka.
3.
Ange det nya värdet med bläddringsknapparna.
Värdet ändras endast på manöverpanelen.
AQ275638903263sv-000301 / DPD01219I | 97Danfoss A/S © 2020.02
VACON® NXS/NXP Air-cooled
Handbok
4.
Välj manöverpanelen som aktiv styrplats för att motorvarvtalet ska överensstämma med värdet på manöverpanelen, se avs­nitt 8.4.3 Byta aktiv styrplats.
Använda manöverpanelen
8.4.5 Byta rotationsriktning
Undermenyn Panel rotriktn visar motorns rotationsriktning. I den här undermenyn kan du även byta rotationsriktning. Mer information om hur du styr motorn med manöverpanelen finns i avsnitt 3.8.2 Manöverpanel och 9.2 Driftsätta frekvensomrikta-
ren.
Procedur
1.
Gå till Panel rotriktn i menyn Panelstyrning (M3) med uppåt- och nedåtknapparna.
2.
Öppna redigeringsläget genom att trycka på höger menyknapp.
3.
Välj riktning med hjälp av uppåt- och nedåtknapparna.
Rotationsriktningen ändras på manöverpanelen.
4.
Välj manöverpanelen som aktiv styrplats för att motorn ska följa den inställda rotationsriktningen, se avsnitt 8.4.3 Byta aktiv
styrplats.
8.4.6 Inaktivera motorstoppfunktionen
Standardinställningen är att motorn stoppas när du trycker på stoppknappen, oavsett vilken styrplats som har valts. Följ de här an­visningarna för att inaktivera den här funktionen.
Procedur
1.
Gå till sidan 3.4 Stoppknapp i menyn Panelstyrning (M3). med hjälp av bläddringsknapparna.
2.
Öppna redigeringsläget genom att trycka på höger menyknapp.
3.
Välj Ja eller Nej med hjälp av bläddringsknapparna.
4.
Tryck på knappen [enter] för att bekräfta valet.
När motorstoppsfunktionen är inaktiverad stoppas endast motorn av stoppknappen om manöverpanelen är vald
som aktiv styrplats.
8.4.7 Specialfunktioner i menyn Panelstyrning
8.4.7.1 Välja manöverpanelen som aktiv styrplats
Det här är en specialfunktion som endast är tillgänglig i meny M3.
Ha menyn M3 öppen och se till att aktiv styrplats är inställt på något annat än manöverpanelen.
Procedur
1.
Gör något av följande:
-
Håll ner startknappen i tre sekunder då motorn är i driftläge.
-
Håll ner stoppknappen i tre sekunder då motorn är stoppad.
I alla andra menyer än M3 visas felmeddelandet Panelstyrning EJ AKTIV om du trycker på startknappen och panelen inte är den aktiva styrplatsen. Det här felmeddelandet visas inte i vissa applikationer.
Manöverpanelen väljs som aktiv styrplats och det nuvarande frekvensbörvärdet och riktningen kopieras till manö-
verpanelen.
8.4.7.2 Kopiera frekvensbörvärdet till manöverpanelen
Det här är specialfunktioner som endast är tillgängliga i meny M3. Följ de här anvisningarna för att kopiera frekvensbörvärdet från I/O eller en fältbuss till manöverpanelen.
Ha menyn M3 öppen och se till att aktiv styrplats är en annan än manöverpanelen.
Procedur
1.
Tryck ner knappen [enter] i tre sekunder.
AQ275638903263sv-000301 / DPD01219I98 | Danfoss A/S © 2020.02
READY
I/O term
F0
e30bg035.10
Aktiva fel
F
STOP
I/O term
FAULT
T1 T13
B
A
e30bg036.10
11 Utgångsfas
A
Felsymbol
B
Feltypsymbol
VACON® NXS/NXP Air-cooled
Handbok
I alla andra menyer än M3 visas felmeddelandet Panelstyrning EJ AKTIV om du trycker på startknappen och panelen inte är den aktiva styrplatsen.
8.5 Använda menyn Aktiva fel (M4)
8.5.1 Hitta menyn Aktiva fel
I menyn Aktiva fel visas en lista på aktiva fel. Menyn är tom om det inte finns några aktiva fel. Mer information om feltyper och återställning av fel finns i avsnitt
Felkoder, möjliga orsaker och information om hur felet kan åtgärdas finns i avsnittet Fel och larm.
Procedur
1.
Du hittar menyn Aktiva fel genom att bläddra nedåt i huvudmenyn tills M4 visas på displayens första rad.
11.1 Allmän information om felsökning och 11.2 Återställa ett fel.
Använda manöverpanelen
2.
Tryck på höger menyknapp för att gå till menyn Aktiva fel från huvudmenyn.
Om det finns ett aktivt fel visas följande symboler:
Bild 50: Felsymboler
8.5.2 Granska data vid feltidpunkt
I menyn visas några viktiga data som gällde då felet uppstod. Det hjälper dig att hitta orsaken till felet.
Procedur
1.
Hitta felet i menyn Aktiva fel eller menyn Felhistorik.
2.
8.5.3 Data vid feltidpunkt
I den här menyn visas några viktiga data som gällde då felet uppstod. Det hjälper dig att hitta orsaken till felet. Om realtid är inställt på frekvensomriktaren visas datauppgifterna T1 och T2 så som i kolumnen Realtidsdata.
Danfoss A/S © 2020.02
Tryck på höger menyknapp.
3.
Använd bläddringsknapparna för att bläddra bland de data som visas i T.1T.16.
AQ275638903263sv-000301 / DPD01219I
| 99
Kod
Beskrivning
Värde
Realtidsdata
T.1
Räknade driftdagar
d
åååå-mm-dd
T.2
Räknade drifttimmar
hh:mm:ss (d)
hh:mm:ss,sss
T.3
Utfrekvens
Hz (hh:mm:ss)
T.4
Motorström
A–T.5
Motorspänning
V–T.6
Motoreffekt
%–T.7
Motormoment
%–T.8
DC-spänning
V–T.9
Enhetens temperatur
°C–T.10
Körningsstatus
––T.11
Rot riktn.
––T.12
Varningar
––T.13
0 i varvtal
(1)
––T.14
Underkod
––T.15
Modul
––T.16
Undermodul
VACON® NXS/NXP Air-cooled
Handbok
I vissa specialfall kan vissa fält visa andra data än dem i tabellen nedan. Om värdet i ett fält skiljer sig mycket från det förväntade värdet kan specialanvändning vara orsaken. Kontakta din leverantör för att få hjälp med att tyda aktuella data.
Använda manöverpanelen
1
Anger att frekvensomriktarens varvtal var noll (< 0,01 Hz) då felet uppstod.
8.6 Använda menyn Felhistorik (M5)
8.6.1 Menyn Felhistorik (M5)
Felhistoriken kan innehålla högst 30 fel. Information om varje fel visas i feltidsuppgifterna, se avsnitt 8.5.3 Data vid feltidpunkt. Värderaden på huvudsidan (H1->H#) visar antalet fel i felhistoriken. Felen listas i tidsordning. Det nyaste felet markeras med H5.1,
det näst nyaste med H5.2 och så vidare. Om det finns 30 fel i historiken raderas det äldsta felet (H5.30) när ett nytt fel uppstår. De olika felkoderna listas i avsnittet Fel och larm.
8.6.2 Återställa felhistoriken
Felhistoriken visar de 30 senaste felen. Följ de här anvisningarna för att återställa historiken.
Procedur
1.
2.
3.
Du hittar menyn Felhistorik genom att bläddra nedåt i huvudmenyn tills M5 visas på displayens första rad. Tryck på höger menyknapp för att gå till menyn Felhistorik från huvudmenyn. Håll ner knappen [enter] i tre sekunder i menyn Felhistorik.
AQ275638903263sv-000301 / DPD01219I100 | Danfoss A/S © 2020.02
