Danfoss vacon nxc/p User guide [zh]
vacon® nxc/p
交流变频器
用户手册
vacon •1
目录
文档 ID：DPD01981B
修订发布日期：28.4.2017
1. 安全......................................................................................................................... 4
1.1 警告 ............................................................................................................................................ 4
1.2 安全说明 ..................................................................................................................................... 5
1.3 接地和接地故障保护................................................................................................................... 5
1.4 运行电机 ..................................................................................................................................... 6
2. 简介......................................................................................................................... 7
2.1 制造商一致性声明 ...................................................................................................................... 8
3. 交付品的接收........................................................................................................... 9
3.1 型号代码 ..................................................................................................................................... 9
3.1.1 NX 型号 .......................................................................................................................... 9
3.2 NXC 其他选件代码.................................................................................................................... 10
3.2.1 布线 （C 组）................................................................................................................ 10
3.2.2 外部端子 （T 组）......................................................................................................... 10
3.2.3 输入设备 （I 组）.......................................................................................................... 10
3.2.4 主电路 （M 组）........................................................................................................... 10
3.2.5 输出滤波器 （O 组）.................................................................................................... 10
3.2.6 保护装置 （P 组）........................................................................................................ 10
3.2.7 一般选件 （G 组）........................................................................................................ 11
3.2.8 辅助设备 （A 组）........................................................................................................ 11
3.2.9 门装式 （D 组）............................................................................................................ 11
3.3 存放 .......................................................................................................................................... 12
3.4 维护 .......................................................................................................................................... 12
3.5 担保 .......................................................................................................................................... 13
4. 技术数据................................................................................................................ 14
4.1 功率额定值 ............................................................................................................................... 14
4.1.1 Vacon NXC – 电源电压 380–500 V................................................................................ 14
4.1.2 Vacon NXC 低谐波变频器 – 电源电压 380–500 V ........................................................ 15
4.1.3 Vacon NXP/C 6 – 电源电压 500–690 V......................................................................... 16
4.1.4 Vacon NXC 低谐波变频器 – 电源电压 525–690 V ........................................................ 17
4.2 技术数据 ................................................................................................................................... 18
5. 安装....................................................................................................................... 21
5.1 尺寸 .......................................................................................................................................... 21
5.2 从运输包装中取出装置............................................................................................................. 23
5.3 将装置固定在地板或墙上 ......................................................................................................... 24
5.3.1 固定到地板和墙上........................................................................................................ 24
5.3.2 只固定到地板上 ........................................................................................................... 25
5.4 交流电抗器连接 ........................................................................................................................ 26
5.5 辅助电压变压器抽头................................................................................................................. 27
5.6 冷却 .......................................................................................................................................... 28
5.6.1 机柜周围的自由空间 .................................................................................................... 28
5.7 功率损耗 ................................................................................................................................... 29
6. 电缆和连接 ............................................................................................................ 30
6.1 了解功率单元拓扑 .................................................................................................................... 30
6.2 电源连接 ................................................................................................................................... 32

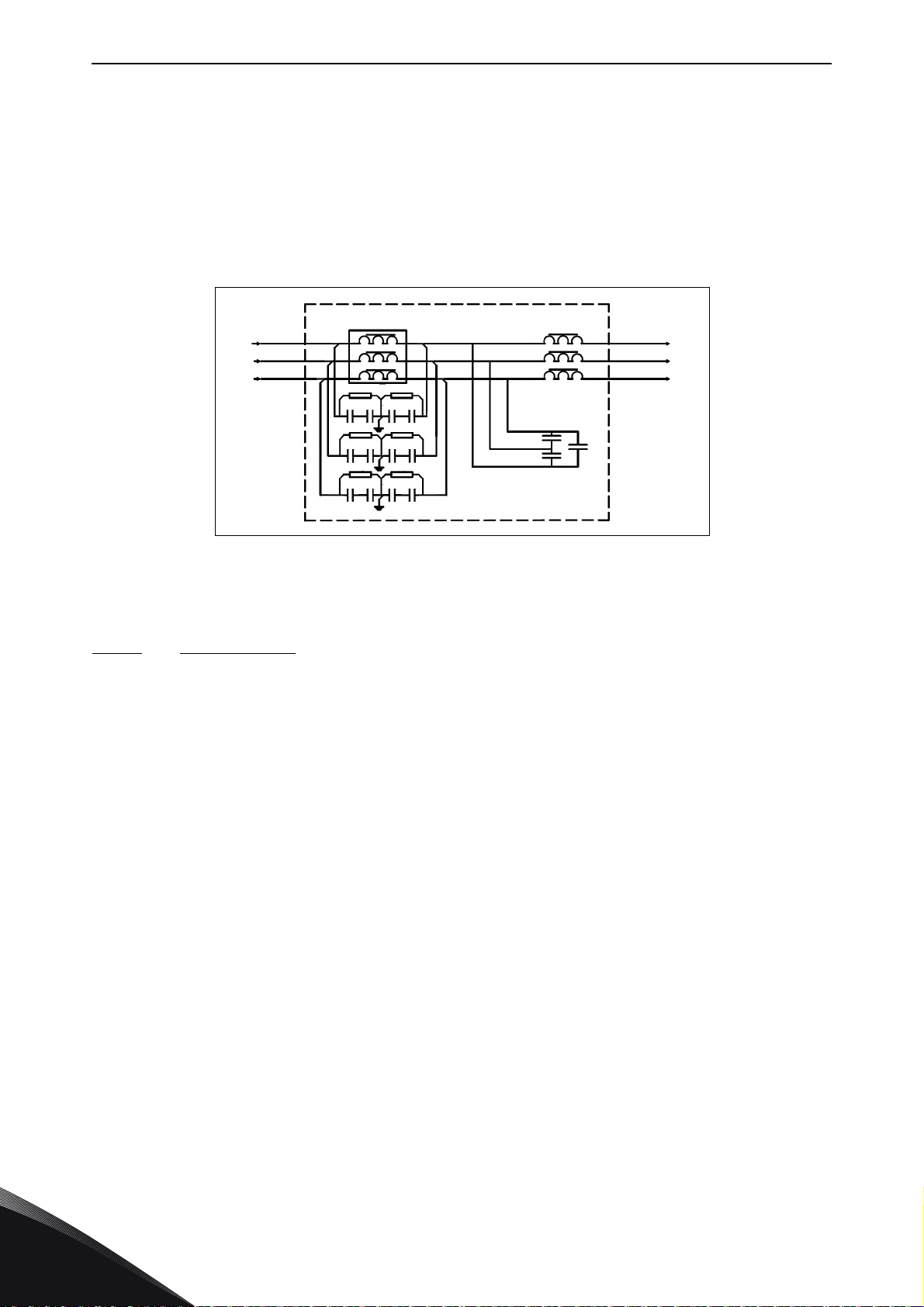

6.2.1 NXC 低谐波变频器的 LCL 滤波器接线图..................................................................... 32
6.2.2 电源和电机电缆 ........................................................................................................... 34
6.2.3 选件 +ODC 的热监控 .................................................................................................... 42
6.2.4 直流电源和制动电阻器电缆......................................................................................... 42
6.2.5 控制电缆....................................................................................................................... 42
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
vacon • 2
6.2.6 电缆尺寸和熔断器型号， 380–500 V 单元................................................................... 43
6.2.7 电缆尺寸和熔断器型号， 500/525–690 V 单元............................................................ 46
7. 低谐波柜式变频器.................................................................................................. 49
7.1 NXC 低谐波柜式预充电和 MCCB 操作说明.............................................................................. 49
7.1.1 手动操作 （手动）........................................................................................................ 50
7.1.2 远程操作 （远程）........................................................................................................ 51
7.1.3 自动操作 （自动）........................................................................................................ 52
7.1.4 断路器因过载或短路跳闸............................................................................................. 53
8. 安装说明................................................................................................................ 54
8.1 电缆安装和 UL 标准 ................................................................................................................. 55
8.1.1 电缆和电机绝缘检查 .................................................................................................... 55

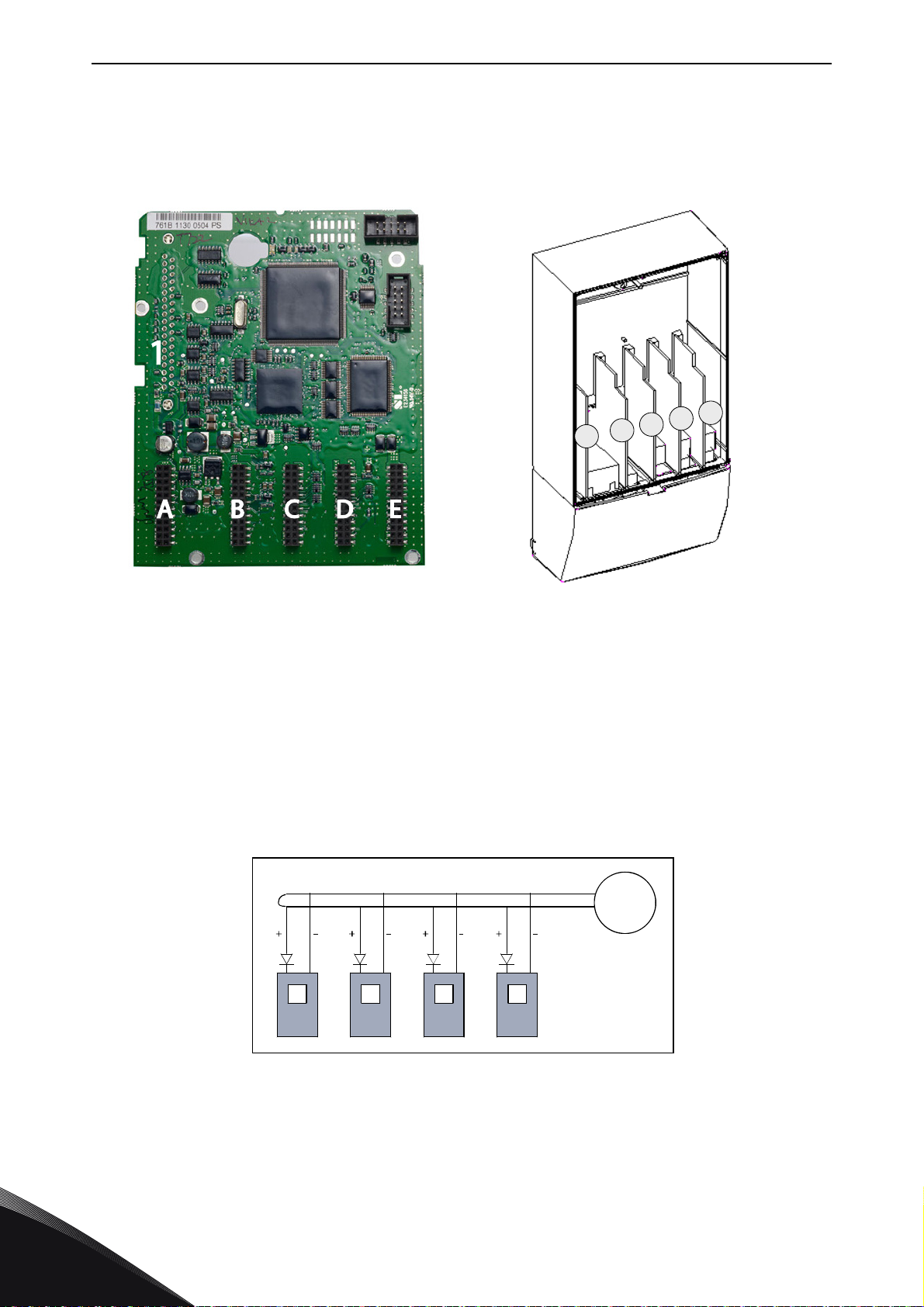

8.2 控制单元 ................................................................................................................................... 56

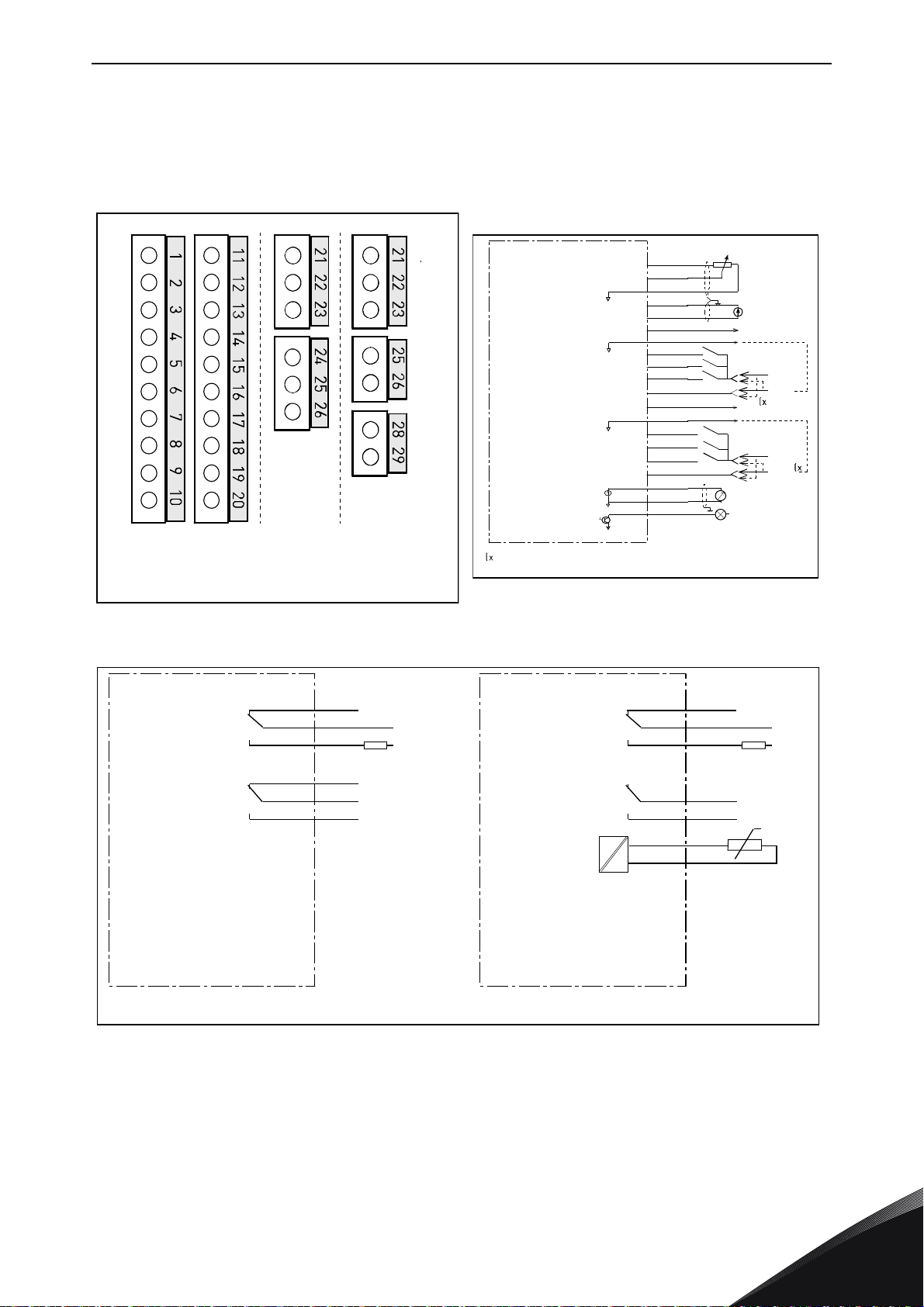

8.2.1 控制连接....................................................................................................................... 57

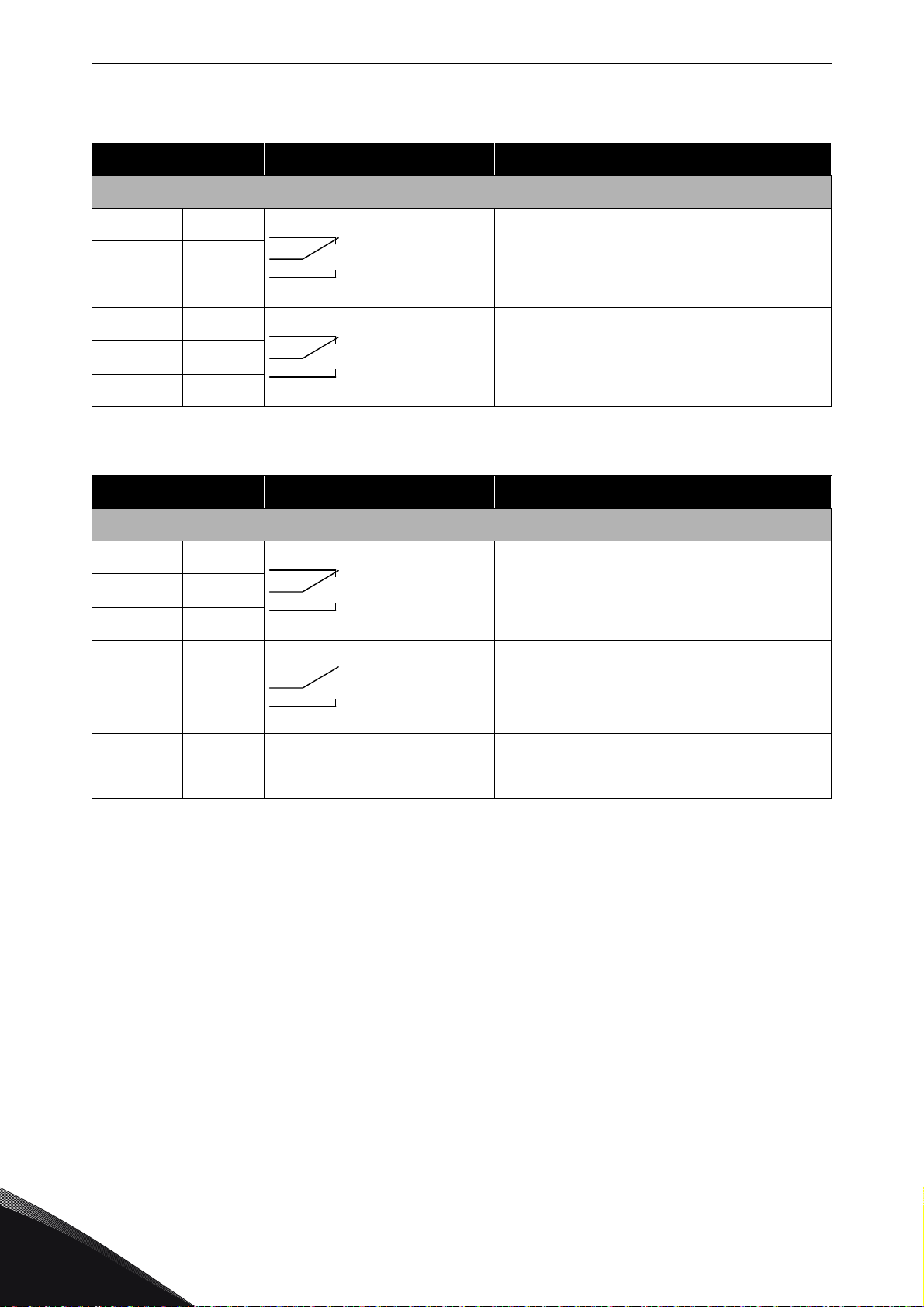

8.2.2 控制终端信号 ............................................................................................................... 59
8.3 连接电源和内部控制电缆 ......................................................................................................... 63

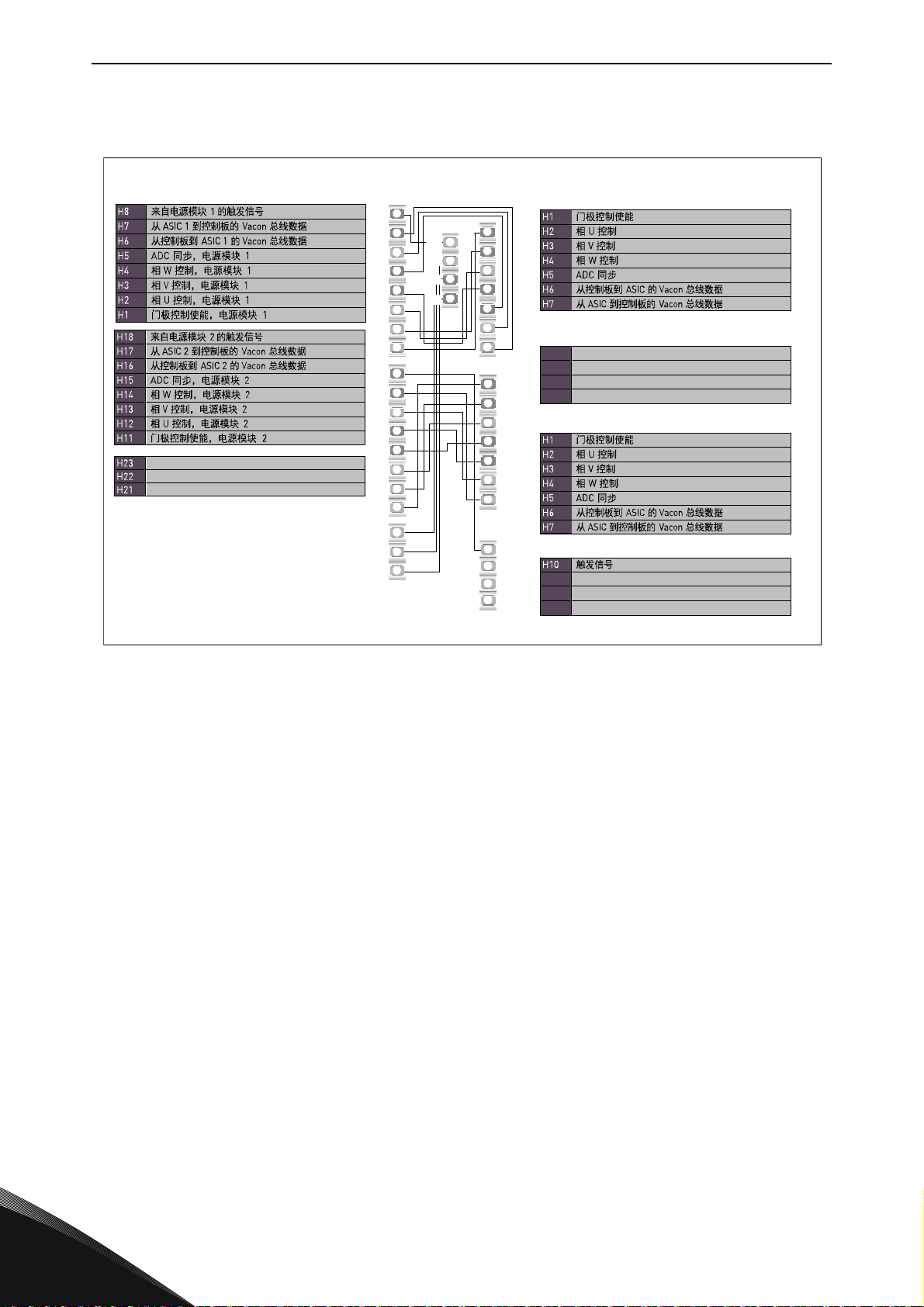

8.4 光缆、信号列表和连接............................................................................................................. 64
9. 控制键盘................................................................................................................ 65

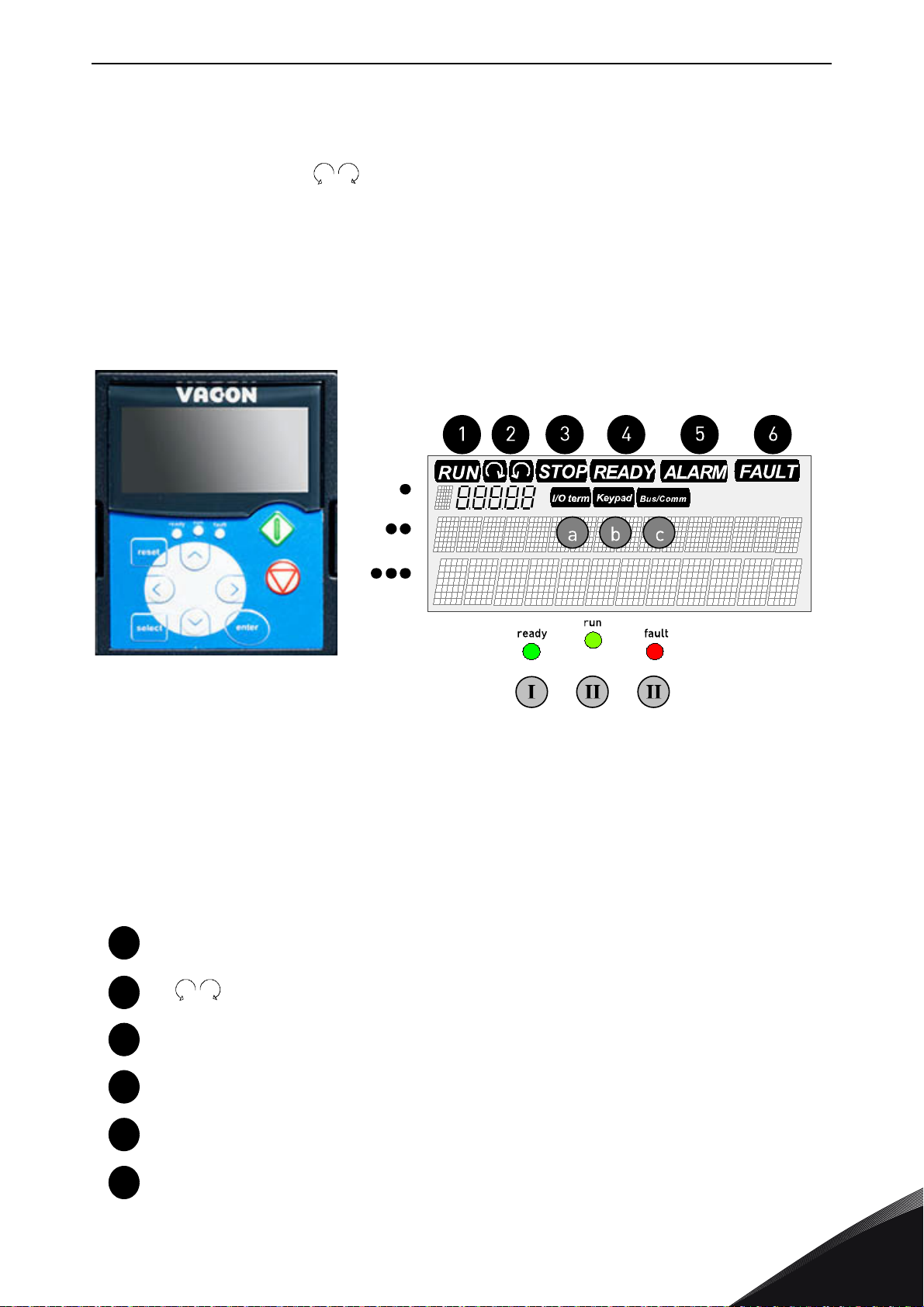

9.1 面板显示屏上的指示................................................................................................................. 65
9.1.1 变频器状态指示 ........................................................................................................... 65
9.1.2 控制位置指示 ............................................................................................................... 66
9.1.3 状态 LED （绿色 – 绿色 – 红色）................................................................................. 66
9.1.4 文本行 .......................................................................................................................... 66
9.2 面板按钮 ................................................................................................................................... 67
9.2.1 按钮说明....................................................................................................................... 67

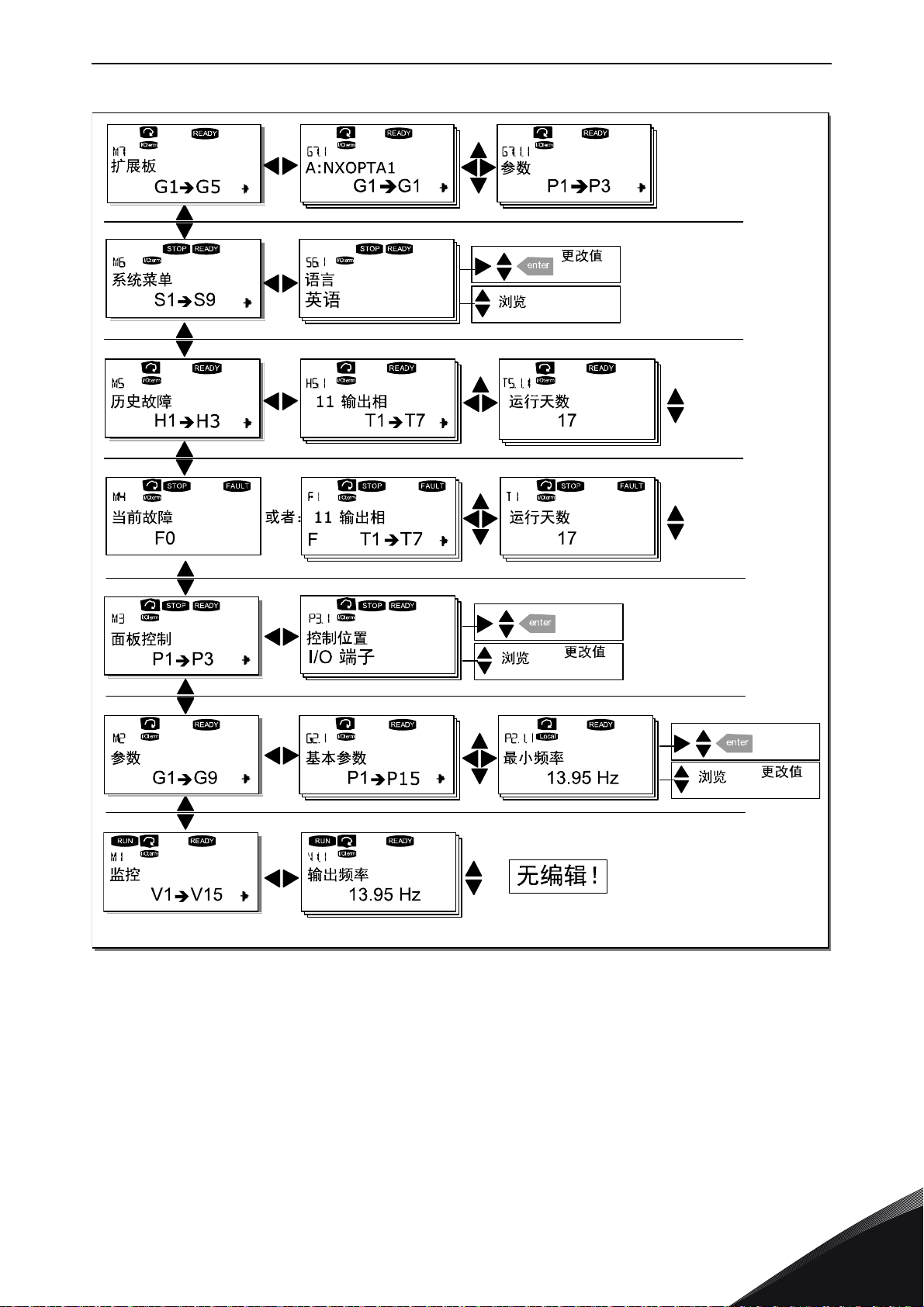

9.3 在控制键盘上导航 .................................................................................................................... 68

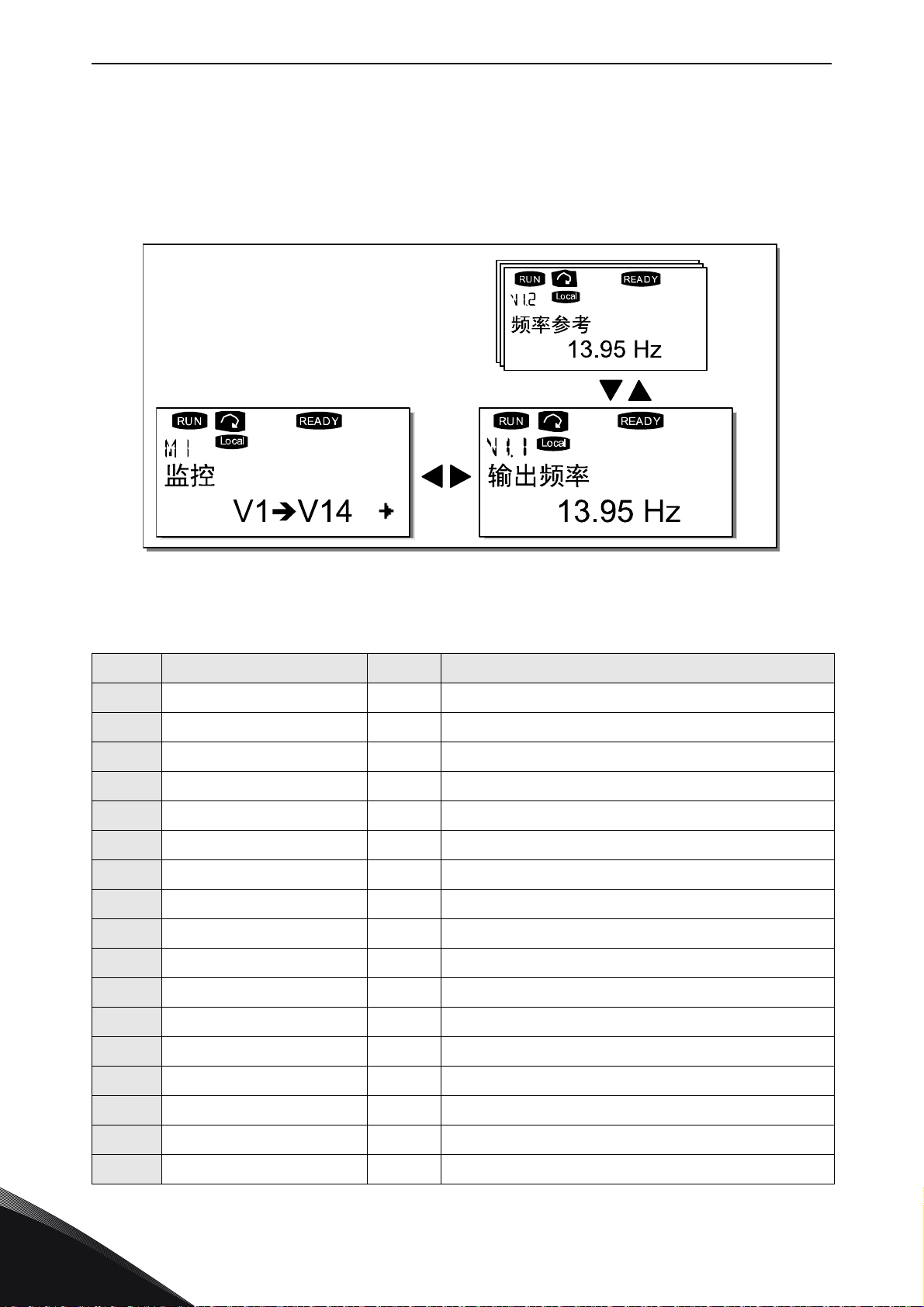

9.3.1 监控菜单 (M1)............................................................................................................... 70
9.3.2 参数菜单 (M2)............................................................................................................... 71
9.3.3 面板控制菜单 (M3) ....................................................................................................... 72
9.3.4 当前故障菜单 (M4) ....................................................................................................... 74
9.3.5 故障历史记录菜单 (M5)................................................................................................ 77
9.3.6 系统菜单 (M6)............................................................................................................... 78

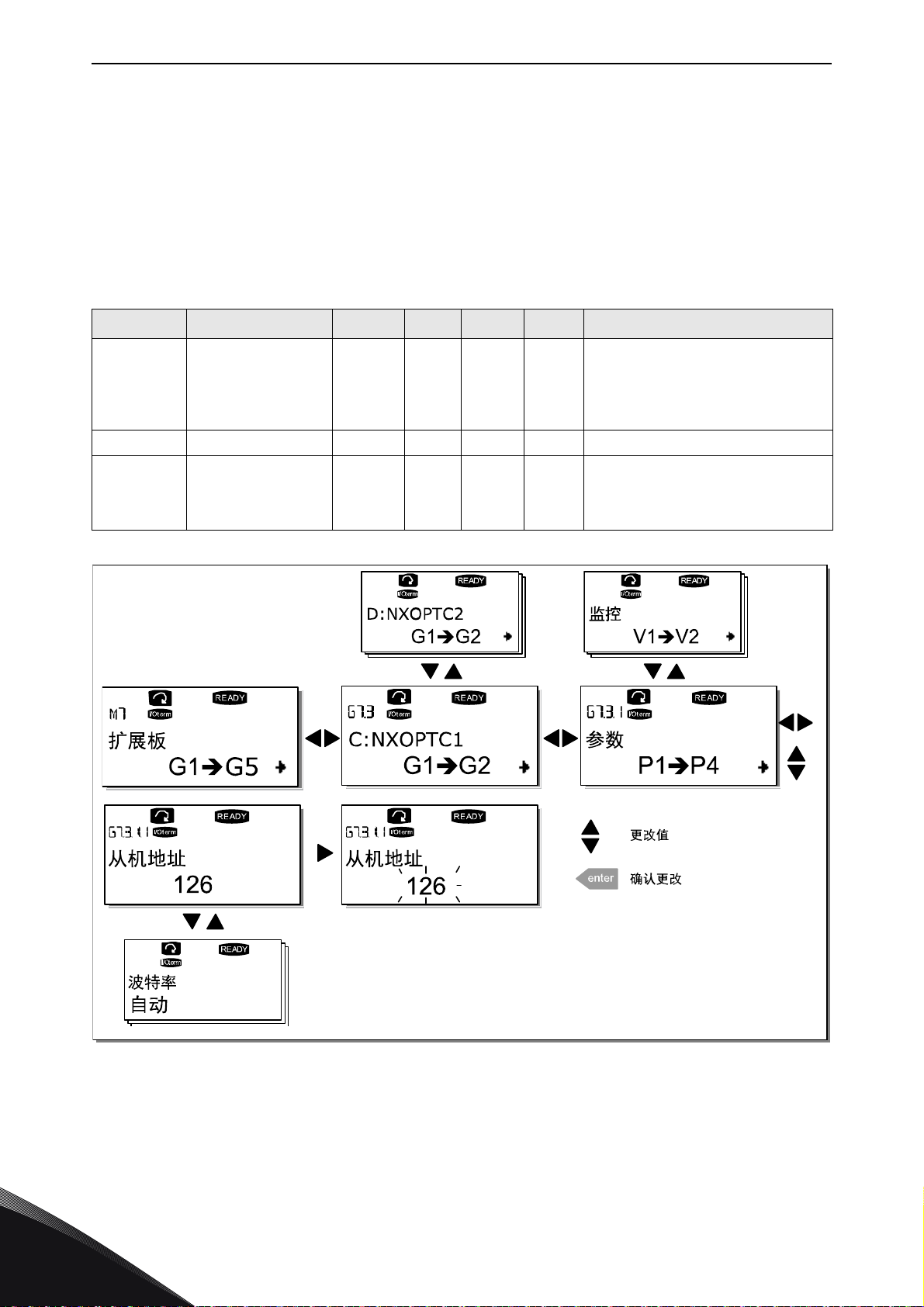

9.3.7 扩展板菜单 (M7)........................................................................................................... 92
9.4 其它面板功能............................................................................................................................ 93
10. 调试....................................................................................................................... 94
10.1 安全 .......................................................................................................................................... 94
10.2 变频器的调试............................................................................................................................ 95
11. 故障跟踪................................................................................................................ 97
11.1 故障时数据记录 ........................................................................................................................ 97
11.2 故障代码 ................................................................................................................................... 99
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
在安装和调试过程中，必须至少执行快速入门指南中的下列步骤。
如有任何问题，请与当地经销商联系。
快速入门指南
1. 检查交付品是否与您的订单相符，请参阅第 3 章。
2. 在进行任何调试操作之前，请仔细阅读第 1 章中的安全说明。
3. 在进行机械安装之前，检查装置周围的最小间隙 （第 5.6 章）及环境条件 （第 4.2 章）。
4. 检查电机电缆、电源电缆和电源熔断器的型号，并检查电缆连接，请阅读第 6.2.2 到 6.2.7 章。
5. 遵守安装说明，请参阅第 7 章。
6. 第 8.2.1 章中对控制连接进行了说明。
7. 如果启动向导处于活动状态，请选择面板的语言和您需要使用的应用程序，然后设置向导
要求的基本参数。始终通过按 Enter 按钮确认选择。如果起动向导未处于活动状态，请按
照说明 7a 和 7b 操作。
7a. 从菜单 M6 （第 6.1 页）中选择面板语言。使用说明有关面板的使用说明，请参阅第 9 章。
vacon •3
7b. 从菜单 M6 （第 6.2 页）中选择您要使用的应用程序。使用说明有关面板的使用说明，请
参阅第 9
章。
8. 所有参数都有出厂默认值。为了确保正确运行，请检查标牌上的下列数据及参数组 G2.1 中
的相应参数：
• 电机的标称电压
• 电机的标称频率
• 电机的标称转速
• 电机的标称电流
• 电机功率因数 cos
ϕ
某些选项可能需要特殊的参数设置。
一体化应用手册中介绍了所有参数。
9. 按照调试说明操作，请参阅第 10 章。
10. Vacon NX_ 变频器现已准备就绪，随时可以使用。
Vacon Plc 对于不按说明使用变频器而造成的任何损失概不负责。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
vacon • 4 安全
9000.emf
9000.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
1. 安全
只有合格的电工才能进行电气安装
= 危险电压！
= 警告或小心
1.1 警告
Vacon NX 变频器仅适用于固定安装。
请勿在变频器连接到电源的情况下进行任何测量。
不要对 Vacon NX 的任何部件执行任何耐电压测试。这些测试必须按照特定的流程来进
行。忽略此流程可能会导致产品损坏。
变频器有较大的电容泄漏电流。
如果将变频器用作机器的一部分，则机器制造商负责为机器提供电源开关 (EN 60204-1)。
只能使用由 Vacon 提供的备件。
如果启动命令激活，则电机在上电时启动。此外，如果更改了参数、应用程序或软件，
I/O 功能 （包括启动输入）可能会发生变化。因此，如果意外启动可能导致危险，请断
开电机连接。
1
对电机或电机电缆进行测量之前，请将电机电缆与变频器断开。
不要触摸电路板上的器件。静电电压放电可能会损坏这些器件。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
安全 vacon •5
9000.emf
9000.emf
9000.emf
9000.emf
9000.emf
1.2 安全说明
Vacon NX 在连接到电源后，变频器的功率单元组件及所有柜式安装设备可能带电。接
触此电压极其危险，可能导致死亡或严重伤害。
Vacon NX 在连接到电源后，即使电机未运行，电机端子 U、V、W 和直流环节 / 制动电
阻器端子 −/+ 及所有其他电源器件也可能带电。
在将变频器与电源断开连接后，请等待风扇停止并且面板上的指示灯熄灭 （如果未连
接面板，请查看盖子上的指示灯）。在对 Vacon NX 的连接进行任何操作之前，请再等
待 5 分钟。在经过这一时间之前，请勿打开柜门。
控制 I/O 端子与电源隔离。但是，即使断开 Vacon NX 的电源，继电器输出和其他 I/O
端子也可能存在危险的控制电压。
在将变频器连接到电源之前，请确保关闭 Vacon NX 前盖、电缆盖及柜门。
注意！如果使用故障保护继电器，该继电器必须至少为 B 型，最好是 B+ 型 （依据 EN 50178）， 跳
闸阀值为 300 mA。在接地的系统中，此继电器用于防火，而非用于触摸保护。
1.3 接地和接地故障保护
Vacon NX 变频器必须始终通过与机柜下前侧的 PE 条相连的接地导体进行接地。
变频器内部的接地故障保护仅在电机或电机电缆出现接地故障时对变频器本身提供保护。它不用于
保护人身安全。
注意！由于在变频器中存在大的电容充电电流，故障电流保护开关可能无法正常工作。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
1
vacon • 6 安全
9000.emf
13006.emf
9001.emf
13006.emf
13006.emf
13006.emf
13006.emf
13006.emf
1.4 运行电机
警告符号
为了您自身的安全，请特别注意通过下列符号标记的说明：
= 危险电压
= 一般警告
= 高温表面 – 小心烫伤
电机运行检查表
在启动电机之前，检查电机是否安装正常，并确保连接到电机的机器允
许电机启动。
根据电机和与之相连的机器，设置最大电机转速 （频率）。
在反转电机之前，确保可以安全地完成此操作。
确保没有在电机电缆上连接功率校正电容器。
确保电机端子未连接到交流电源。
1
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
简介 vacon •7
13006.emf
2. 简介
Vacon NXC 是用于高功率范围的独立封闭式变频器产品系列。 NXC 是一种模块化产品，适用于所有
需要可靠性和高可用性的应用。
本手册提供成功执行安装和基础调试工作所需的基本信息。由于可用选项众多，本手册无法对所有
可能的情况进行介绍。有关更多信息，请参阅交货随附文档。本手册假定读者具有良好的安装和调
试技能。
在一体化应用手册中，您可找到有关一体化应用程序包中包含的不同应用的信息。如果这些应用不
符合您的过程要求，请联系制造商了解有关特殊应用的信息。
有关在机柜中安装变频器的信息，请参阅手册中的 NXP 变频器、IP00 模块安装、尺寸级别 FR10 到
FR14 (ud00908) 部分以及变频器 (UD01063) 和有源前端 (UD01190) 手册。
本手册可提供纸质版本和电子版本。我们建议您在可能的情况下使用电子版本。如果您有电子版本，
以下功能会让您获益匪浅：
本手册中包含指向手册中其它位置的多个链接和交叉引用，可以让读者在手册中更快地移动、查看
和查找所需内容。
本手册还包含网页的超链接。要通过链接访问这些网页，您的计算机上必须安装 Internet 浏览器。
如果您对自己执行安装或调试的能力有任何疑虑，请勿继续。请联系当地的 Vacon 合
作伙伴寻求建议。
有关 NXC 低谐波变频器的信息，也请参阅 AFE 应用手册。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
2
E
EC ж㠪ᙝ༦᱄
ᡇԢ
䙖〦φ Vacon Oyj
䙖൦൶φ P.O.Box 25
Runsorintie 7
FIN-65381 Vaasa
Finland
൞↚༦᱄θӝ
ӝ〦φ Vacon NXP/C 仇ಞ
ශφ
㠩
㠩
ṯᦤс䶘Ⲻḽ䘑㺂䇴䇗ૂ䙖φ
ᆿޞφ EN 61800-5-1:2007
EN 60204-1:2006+A1:2009δީ㾷≸ε
EN 61439-1:2011δީ㾷≸ε
EN 61439-2:2011δީ㾷≸ε
EMCφ EN 61800-3:2004+A1:2012
ᒬъㅜք⭫ুԚ (2006/95/EC) ૂ EMC Ԛ (2004/108/EC) Ⲻީᆿޞ㿺ᇐȾ
䙐䗽䜞᧠᯳ૂ䍞䠅θ⺤䇚ᵢӝ൞Աᰬُ䜳ㅜ⧦㺂ԚૂީḽⲺ㾷≸Ⱦ
2014 ᒪ 10 ᴾ 7 ᰛӄ⬜㩞
Vesa Laisi
ᙱ㻷
䍪䱺 CE ḽᘍⲺᒪԳφ 2002
vacon • 8 简介
2.1 制造商一致性声明
您可以在下面找到 Vacon NXP/C 变频器符合 EMC 指令的 “ 制造商一致性声明 ”。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
2
交付品的接收 vacon •9
NX C 00 0 0
A 2 L 0 SSG A1A20000 C3
+
IFD
5
产品系列：NXC = 柜
额定电流（低过载）
例如，0460 = 460 A等
额定电源电压（3 相）：
5 = 380–500 VAC，6 = 525–690 VAC
防护等级：
2 = IP21/Nema 1（柜式安装），
5 = IP54/Nema 12（柜式安装）
控制键盘：
A = 标准（字母数字式）
B = 无本地控制键盘
F = 虚拟面板
G = 图形显示屏
EMC 发射能级 EN61800-3：
L = 第二环境
T = 用于 IT 网络
制动斩波器
0 = 无制动斩波器，1 = 集成式制动斩波器
控制
F = 标准 FR9 和 NXC
N = 具有 IP54 控制单元机柜的标准 IP00 ≥FR10 和 NXC
G = 如 F，但为带涂层的面板
O = 如 N，但为带涂层的面板
冷却
S = 标准空冷式
电源
S = 6 脉冲
T = 12 脉冲
R = 再生低谐波 (AFE)
选件板；每个插槽用两个字符表示，其中：
Ax = 基本 I/O 板，Bx = 扩展 I/O 板，
Cx = 现场总线板，Dx = 专用板
NXC 选件
7001_cn.emf
3. 交付品的接收
在交付客户之前，Vacon NX 变频器已在工厂中经过严格的测试和质量检查。但是，请在拆开产品包
装后检查产品是否有运输损伤迹象以及交付品是否完整 （将产品型号与下面的代码进行比较）。
如果变频器在运输过程中被损坏，请首先与货运保险公司或承运商联系。
如果交付品与您的订单不符，请立即与供应商联系。
在交付品随附的小塑料包中，您可找到一个银色的变频器已修改贴纸。该贴纸的用途是向维修人员
告知变频器中所作的修改。请将该贴纸贴在设备上，以免丢失。如果日后修改了变频器 （添加了选
配电路板、更改了 IP 或 EMC 保护级别），请在此贴纸上标记更改。
3.1 型号代码
3.1.1 NX 型号
图 1. Vacon NXC 型号代码
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
3
vacon • 10 交付品的接收
3.2 NXC 其他选件代码
NXC 机柜解决方案包含其他预设计的硬件选件。这些选件的代码是在基本类型代码后附加 “+”代
码构成的。最常见的 NXC 选件有：
3.2.1 布线 （C 组）
+CIT
+COT
3.2.2 外部端子 （T 组）
+TIO
+TID
+TUP
3.2.3 输入设备 （I 组）
+ILS
+IFD
+ICO
+IFU
+ICB
3.2.4 主电路 （M 组）
自顶部开始的输入 （电源）布线
自顶部开始的输出电机布线
I/O+ 辅助端子 （35 个）
I/O+ 双辅助端子 （70 个） 双层端子 X2
用于 230 VAC CV 的独立端子
塑壳或空气断路器
负载开关
熔断断路开关
接触器
熔断保护
X2
X1
带 aR 熔断器
带 aR 熔断器
+MDC
3.2.5 输出滤波器 （O 组）
+OCM
+OCH
+ODU dU/dt
+OSI
3.2.6 保护装置 （P 组）
+PTR
+PES
+PED
+PAP
+PIF
直流总线连接
共模电抗器 铁氧体
共模电抗器
热敏电阻继电器
紧急停止 （0 类）
紧急停止 （1 类） DI6 （系统应用）
绝缘故障传感器
正弦
电弧保护
需要 BSF 变频器硬件
Nanoperm
PTB 认证
用于 IT 网络
®
DI3
3
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
交付品的接收 vacon •11
3.2.7 一般选件 （G 组）
+G40
+G60
+G80
+GPL
+GPH
3.2.8 辅助设备 （A 组）
+AMF
+AMH
+AMB
+ACH
+ACL
+ACR
+AAI
+AAC
+AAA
+ATx
辅助变压器 400–690/230 VAC
电机加热器馈线
模拟信号隔离器
辅助触点 （输入装置）
辅助触点 （控制线装置）
400 空柜
600 空柜
800 空柜
100 mm 底座 用于 400 mm、 600 mm 或 800 mm
200 mm 底座 用于 400 mm、 600 mm 或 800 mm
电机风扇控制
机械制动控制
柜式加热器
柜式照明设备
控制继电器
AI1、 AO1、 AI2
接线到 DI3
链接到 DI3
x = 1 (200 VA)
x = 2 (750 VA)
x = 3 (2,500 VA)
x = 4 (4,000 VA)
+ADC
+ACS
3.2.9 门装式 （D 组）
+DLV
+DLD
+DLF
+DLR
+DAR
+DCO
+DRO
+DEP
+DRP
+DAM
+DCM
+DVM
指示灯 （控制线开）
本地 / 远程操作开关 本地 / 远程接线到 DI6
模拟测量仪 + 电流变压器 48 mm，标准刻度 0–600 A
带选择开关的模拟电压测量表
电源 24 VDC 10 A
230 VAC 用户插座 带 30 mA 漏电流保护
230 VAC
指示灯 (DO1) 24 VDC， DO1
指示灯 (FLT) 230 VAC， RO2
指示灯 (RUN) 230 VAC， RO1
参考电位计

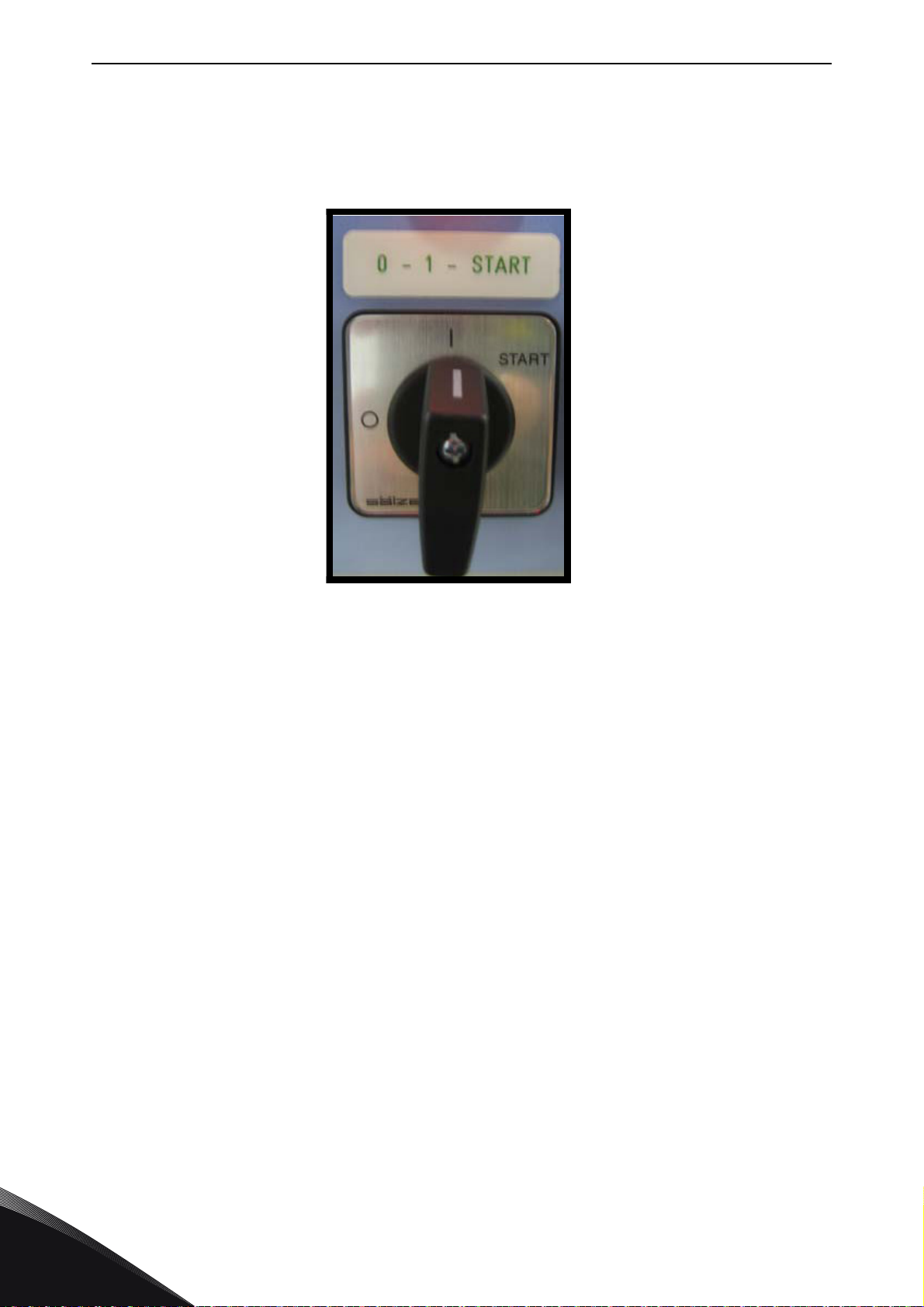

MC 操作开关 0–1 – 起动
紧急停止按钮
复位按钮
模拟测量仪 (AO1) 48 mm，标准刻度 0–100%
0、 L1-L2、 L2-L3、 L3-L1
AI1
DI6
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
3
vacon • 12 交付品的接收
3.3 存放
如果变频器在使用前要存放一段时间，应确保存放的环境条件符合要求：
储存温度 −40…+70 °C
相对湿度 <95%，无冷凝
应确保环境无尘。如果空气中有灰尘，则应为变频器提供良好保护，以免灰尘进入变频器。
若要将变频器储存较长时间，则每 24 个月应将变频器连接到电源至少一次并持续至少 2 个小时。如
果存放时间超过 24 个月，必须小心地给直流电解电容器充电。因此，建议不要将变频器储存如此长
的时间。
如果储存时间远远超过 24 个月，则必须对电容器再充电，以限制可能通过电容器的高泄漏电流。最
好的选择是使用具有可调电流限制的直流电源。必须将电流限制设置为 300…500 mA （仅作为示
例），并在 B+/B− 端子 （直流供电端子）连接直流电源。
直流电压必须调整到装置的额定直流电压电平 (1.35*Un AC) 并提供至少 1 个小时。
如果无法提供直流电压，并且设备断电储存时间远远超过 1 年，请在连接电源前咨询工厂。
3.4 维护
在正常条件下， Vacon NX 变频器无需维护。但是，我们建议保持变频器清洁，例如，必要时用压缩
空气清洁散热片。
对于 IP54 装置，应定期清洁或更换柜门和柜顶的空气过滤器。
我们还建议制定主动维护计划，确保柜式变频器保持最高利用率。
表 1. 主动维护计划
维护间隔 维护操作
12 个月 （如果不储存装置）
6–24 个月 （视环境而定）
5–7 年
• 重整电容器 （见单独说明）
• 检查 I/O 端子
• 检查电源连接的紧密性
• 清洁冷却风道
• 检查冷却风扇的运转情况，检查端子、总线和其他表面上是
否存在腐蚀
• 检查柜门和柜顶过滤器
• 更换冷却风扇：
- 主风扇
-LCL 滤波器的风扇
3
5–10 年
• 如果直流电压纹波过高，请更换直流总线电容器
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
交付品的接收 vacon •13
3.5 担保
本担保仅适用于制造缺陷。制造商对运输、交付品接收、安装、调试或使用中造成的损坏概不负责。
在任何情况和条件下，对于因误用、安装不正确、环境温度不符合要求、灰尘、腐蚀性物质或在额
定规格范围之外运行而导致的损坏和故障，制造商概不负责。
制造商对间接损害不承担任何责任。
制造商的担保期为从交付起 18 个月，或从调试起 12 个月，以先到期的日期为准（Vacon 担保条款）。
当地经销商可能会提供与上述不同的担保期。此担保期应在经销商的销售和担保条款中明确规定。
除了 Vacon 自己承认的担保外， Vacon 对任何其它担保不承担任何责任。
若对本担保有任何疑问，请先与您的经销商联系。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
3
vacon • 14 技术数据
4. 技术数据
4.1 功率额定值
4.1.1 Vacon NXC – 电源电压 380–500 V
高过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分钟每 10 分钟
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IH)
低过载
=
最大电流 I
， 2 秒 /20 秒，额定过载电流， 1 分钟每 10 分钟
S
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IL)
表 2. Vacon NX 6 和 12 脉冲变频器的功率额定值和尺寸，供电电压 380–500 V
电源电压 380–500 V， 50/60 Hz， 3~
负载能力 电机轴功率
低高 400 V 电源 500 V 电源
变频器类型
额定持续
电流 IL (A)
NXC0261 5 261 287 205 308 349 132 110 160 132 FR9 606x2275x605/371
NXC0300 5 300 330 245 368 444 160 132 200 160 FR9 606x2275x605/371
NXC0385 5 385 424 300 450 540 200 160 250 200 FR10 606x2275x605/371
NXC0460 5 460 506 385 578 693 250 200 315 250 FR10 606x2275x605/403
NXC0520 5 520 572 460 690 828 250 250 355 315 FR10 606x2275x605/403
NXC0590 5 590 649 520 780 936 315 250 400 355 FR11 806x2275x605/577
NXC0650 5 650 715 590 885 1,062 355 315 450 400 FR11 806x2275x605/577
NXC0730 5 730 803 650 975 1,170 400 355 500 450 FR11 806x2275x605/577
NXC0820 5 820 902 730 1,095 1,314 450 400 560 500 FR12 1206x2275x605/810
NXC0920 5 920 1,012 820 1,230 1,476 500 450 630 560 FR12 1206x2275x605/810
NXC1030 5 1,030 1,133 920 1,380 1,656 560 500 710 630 FR12 1206x2275x605/810
NXC1150 5 1,150 1,265 1,030 1,545 1,620 630 560 800 710 FR13 1406X2275X605/1000
NXC1300 5 1,300 1,430 1,150 1,725 2,079 710 630 900 800 FR13
NXC1450 5 1,450 1,595 1,300 1,950 2,484 800 710 1,000 900 FR13
NXC1770 5 1,770 1,947 1,600 2,400 2,880 1,000 900 1,200 1,100 FR14 2806X2275X605/2440
NXC2150 5 2,150 2,365 1,940 2,910 3,492 1,200 1,100 1,500 1,300 FR14 2806X2275X605/2500
额定过载
电流 (A)
额定持
续电流
I
(A)
H
额定过
载电流
(A)
最大电
流 I
S
低过载
P(kW)
高过载
P(kW)
低过载
P(kW)
高过载
P(kW)
机架
尺寸和重量 *
宽 x 高 x 深 /kg
6-p：1606X2275X605/1150
12-p：2006X2275X605/1150
6-p：1606X2275X605/1150
12-p：2006X2275X605/1150
4
注意！在给定的环境温度下，只有当切换频率等于或小于出厂默认设置 （自动热管理）时才能达到
额定电流。
* 所示尺寸适用于基本 6 脉冲 IP21 版本的变频器柜。某些选项可能会增加机柜的宽度、高度或重量。
有关更多详情，请参阅交货随附文档。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
技术数据 vacon •15
4.1.2 Vacon NXC 低谐波变频器 – 电源电压 380–500 V
高过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IH)
低过载
=
最大电流 I
， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
S
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IL)
表 3. Vacon 低谐波变频器的功率额定值和尺寸，供电电压 380-500V
电源电压 380–500 V， 50/60 Hz， 3~
负载能力 电机轴功率
低高 400 V 电源
变频器类型
额定持续
电流 I
NXC0261 5 261 287 205 308 349 132 110 AF9+AF9 1006x2275x605/680
NXC0300 5 300 330 245 368 444 160 132 AF9+AF9 1006x2275x605/680
NXC0385 5 385 424 300 450 540 200 160 AF10+AF10 1006x2275x605/700
NXC0460 5 460 506 385 578 693 250 200 AF10+AF10 1006x2275x605/700
NXC0520 5 520 572 460 690 828 250 250 AF10+AF10 1006x2275x605/700
NXC0650 5 650 715 590 885 1,062 355 315 2xAF10+AF12 2006x2275x605/1400
NXC0730 5 730 803 650 975 1,170 400 355 2xAF10+AF12 2006x2275x605/1400
NXC0820 5 820 902 730 1,095 1,314 450 400 2xAF10+AF12 2006x2275x605/1400
NXC0920 5 920 1,012 820 1,230 1,476 500 450 2xAF10+AF12 2006x2275x605/1400
NXC1030 5 1,030 1,133 920 1,380 1,656 560 500 2xAF10+AF12 2006x2275x605/1400
NXC1150 5 1,150 1,265 1,030 1,545 1,620 630 560 AF13+AF13 2206X2275X605/1950
NXC1300 5 1,300 1,430 1,150 1,725 2,079 710 630 AF13+AF13 2206X2275X605/1950
NXC1450 5 1,450 1,595 1,300 1,950 2,484 800 710 AF13+AF13 2206X2275X605/1950
NXC1770 5 1,770 1,947 1,600 2,400 2,880 1,000 900 2xAF13+AF14 4406X2275X605/3900
NXC2150 5 2,150 2,365 1,940 2,910 3,492 1,200 1,100 2xAF13+AF14 4406X2275X605/3900
NXC2700 5 2,700 2,970 2,300 3,278 3,933 1,500 1,200 2xAF13+AF14 4406X2275X605/3900
L
(A)
额定过载
电流 (A)
额定持
续电流
I
(A)
H
额定过载
电流 (A)
最大电
流 I
S
低过载
P(kW)
高过载
P(kW)
机架
尺寸和重量 *
宽 x 高 x 深 /kg
注意！在给定的环境温度下，只有当切换频率等于或小于出厂默认设置 （自动热管理）时才能达到
额定电流。
* 所示尺寸适用于基本低谐波 IP21 版本的变频器柜。某些选项会增加机柜的宽度、高度或重量。有
关更多详情，请查阅交货随附文档。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
4
vacon • 16 技术数据
4.1.3 Vacon NXP/C 6 – 电源电压 500–690 V
高过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IH)
低过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IL)
表 4. Vacon NX 6 和 12 脉冲变频器的功率额定值和尺寸，供电电压 500–690 V
电源电压 500–690 V， 50/60 Hz， 3~
负载能力 电机轴功率
低高 690 V 电源 575 V 电源
变频器类型
NXC0125 6 125 138 100 150 200 110 90 125 100 FR9 606x2275x605/371
NXC0144 6 144 158 125 188 213 132 110 150 125 FR9 606x2275x605/371
NXC0170 6 170 187 144 216 245 160 132 150 150 FR9 606x2275x605/371
NXC0208 6 208 229 170 255 289 200 160 200 150 FR9 606x2275x605/371
NXC0261 6 261 287 208 312 375 250 200 250 200 FR10 606x2275x605/341
NXC0325 6 325 358 261 392 470 315 250 300 250 FR10 606x2275x605/371
NXC0385 6 385 424 325 488 585 355 315 400 300 FR10 606x2275x605/371
NXC0416 6** 416 416 325 488 585 400 315 450 300 FR10 606x2275x605/371
NXC0460 6 460 506 385 578 693 450 355 450 400 FR11 806x2275x605/524
NXC0502 6 502 552 460 690 828 500 450 500 450 FR11 806x2275x605/524
NXC0590 6** 590 649 502 753 904 560 500 600 500 FR11 806x2275x605/577
NXC0650 6 650 715 590 885 1,062 630 560 650 600 FR12 1206x2275x605/745
NXC0750 6 750 825 650 975 1,170 710 630 800 650 FR12 1206x2275x605/745
NXC0820 6** 820 902 650 975 1,170 800 630 750 650 FR12 1206x2275x605/745
NXC0920 6 920 1012 820 1,230 1,410 900 800 900 800 FR13 1406x2275x605/1000
NXC1030 6 1,030 1,130 920 1,380 1,755 1,000 900 1,000 900 FR13 1406x2275x605/1000
NXC1180 6** 1,180 1,298 1,030 1,463 1,755 1,150 1,000 1,100 1,000 FR13 1406x2275x605/1000
NXC1500 6 1,500 1,650 1,300 1,950 2,340 1,500 1,300 1,500 1,350 FR14 2406X2275X605/2350
NXC1900 6 1,900 2,090 1,500 2,250 2,700 1,800 1,500 2,000 1,500 FR14 2806X2275X605/2440
NXC2250 6** 2,250 2,475 1,900 2,782 3,335 2,000 1,800 2,300 2,000 FR14 2806X2275X605/2500
额定持续
电流 I
L
(A)
额定过
载电流
(A)
额定持
续电流
(A)
I
H
50% 过
载电流
(A)
最大电
流 I
S
低过载
P(kW)
高过载
P(kW)
低过载
P(hp)
高过载
P(hp)
机架
尺寸和重量 *
宽 x 高 x 深 /kg
4
注意！在给定的环境温度下，只有当切换频率等于或小于出厂默认设置 （自动热管理）时才能达到
额定电流。
* 所示尺寸适用于基本 6 脉冲 IP21 版 本 的 变 频 器 柜 。 某 些 选 项 会 增 加 机 柜 的 宽 度 、 高 度 或 重 量 。 有
关更多详情，请查阅交货随附文档。
** 最高环境温度 +35 °C。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
技术数据 vacon •17
4.1.4 Vacon NXC 低谐波变频器 – 电源电压 525–690 V
高过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IH)
低过载
=
最大电流 IS， 2 秒 /20 秒，额定过载电流， 1 分 /10 分
在额定输出电流、额定过载电流下持续运行 1 分钟，然后是一段小于额定电流的
负载电流，并且持续时间使得均方根输出电流在整个占空比期间不超过额定输出
电流 (IL)
表 5. Vacon 低谐波变频器的功率额定值和尺寸，供电电压 525–690 V
电源电压 525–690 V， 50/60 Hz， 3~
负载能力 电机轴功率
低高 690 V 电源
变频器类型
额定持续
电流 I
NXC0125 6 125 138 100 150 200 110 90 AF9+AF9 1006x2275x605/680
NXC0144 6 144 158 125 188 213 132 110 AF9+AF9 1006x2275x605/680
NXC0170 6 170 187 144 216 245 160 132 AF9+AF9 1006x2275x605/680
NXC0208 6 208 229 170 255 289 200 160 AF9+AF9 1006x2275x605/680
NXC0261 6 261 287 208 312 375 250 200 AF10+AF10 1006x2275x605/700
NXC0325 6 325 358 261 392 470 315 250 AF10+AF10 1006x2275x605/700
NXC0385 6 385 424 325 488 585 355 315 AF10+AF10 1006x2275x605/700
NXC0416 6** 416 416 325 488 585 400 315 AF10+AF10 1006x2275x605/700
NXC0460 6 460 506 385 578 693 450 355 2xAF10+AF12 2006x2275x605/1400
NXC0502 6 502 552 460 690 828 500 450 2xAF10+AF12 2006x2275x605/1400
NXC0590 6** 590 649 502 753 904 560 500 2xAF10+AF12 2006x2275x605/1400
NXC0650 6 650 715 590 885 1,062 630 560 2xAF10+AF12 2006x2275x605/1400
NXC0750 6 750 825 650 975 1,170 710 630 2xAF10+AF12 2006x2275x605/1400
NXC0820 6** 820 902 650 975 1,170 750 650 2xAF10+AF12 2006x2275x605/1400
NXC0920 6 920 1,012 820 1,230 1,476 900 800 AF13+AF13 2206x2275x605/1950
NXC1030 6 1,030 1,133 920 1,380 1,656 1,000 900 AF13+AF13 2206x2275x605/1950
NXC1180 6** 1,180 1,298 1,030 1,463 1,755 1,150 1,000 AF13+AF13 2206x2275x605/1950
NXC1500 6 1,500 1,650 1,300 1,950 2,340 1,500 1,300 2xAF13+AF14 4406X2275X605/3900
NXC1900 6 1,900 2,090 1,500 2,250 2,700 1,800 1,500 2xAF13+AF14 4406X2275X605/3900
NXC2250 6** 2,250 2,475 1,900 2,782 3,335 2,000 1,800 2xAF13+AF14 4406X2275X605/3900
L
(A)
额定过载
电流 (A)
额定持续
电流 I
H
(A)
50% 过载
电流 (A)
最大电
流 I
S
低过载
P(kW)
高过载
P(kW)
机架
尺寸和重量 *
宽 x 高 x 深 /kg
注意！在给定的环境温度下，只有当切换频率等于或小于出厂默认设置 （自动热管理）时才能达到
额定电流。
* 所示尺寸适用于基本低谐波 IP21 版本的变频器柜。某些选项会增加机柜的宽度、高度或重量。有
关更多详情，请查阅交货随附文档。
** 最高环境温度 +35 °C。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
4
vacon • 18 技术数据
4.2 技术数据
表 6. 技术数据
380…500 V ； 500…690 V ； −10%…+10%
电源连接
输入电压 U
输入频率
接通频率 每分钟少于一次 （正常情况）；
in
380...500 V ； 525...690 V ； −10%…+10% （低谐波变
频器）
45…66 Hz
电机连接
控制特性
供电接地系统
短路额定值
输出电压
连续输出电流
过载能力
启动电流
输出频率
控制性能
开关频率
频率参考
模拟输入
面板参考
TN-S、 TN-C、 TN-CS、 TT 或 IT
由所安装的熔断器或断路器的额定值定义。最大允许
值为 50 kA/380...500 VAC、40 kA/525...690 VAC。 有 关
更多详情，请参阅机柜随附文档
0–U
in
环境温度最高为 +40 °C（可高达 +50 °C，每 1° 电 流 降
额 1.5%）。
请参见表 2 和表 4。
高过载：1.5 x IH （1 分钟 /10 分钟），低过载：1.1 x IL
（1 分 /10 分）
每 20 秒有 2 秒 I
0…320 Hz ； （使用特殊软件时更高）
• 开环矢量控制 （基本速度的 5–150%）：
速度控制 0.5%，动态 0.3% 秒，线性转矩。
<2%，转矩上升时间 ~5 ms
• 闭环矢量控制 （整个速度范围）：
速度控制 0.01%，动态 0.2% 秒，线性转矩。
<2%，转矩上升时间 ~2 ms
NX_5：
NX_6：
分辨率 0.1% （10 位）；精度 ±1%
分辨率 0.01 Hz
S
1…6 kHz ；出厂默认值 3.6 kHz*
1…6 kHz ；出厂默认值 1.5 kHz*
4
弱磁点
加速时间
减速时间
制动
8…320 Hz
0.1…3,000 秒
0.1…3,000 秒
直流制动：30% * TN（无制动选项）；磁通制动
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
技术数据 vacon •19
表 6. 技术数据
环境条件
运行环境温度
储存温度
相对湿度
空气质量：
- 化学气体
- 机械微粒
机柜表面处理 纳米陶瓷预处理。阳极二道底漆和纹理粉末涂层。
海拔
震动
EN50178/EN60068-2-6
冲击
EN50178, EN60068-2-27
防护等级
−10 °C （无结霜）…+40 ºC
−40 °C…+70 °C
0 到 95% 无冷凝、无腐蚀、无滴水
IEC 721-3-3，系统运行中， 3C2 级
IEC 721-3-3，系统运行中， 3S2 级
1,000 m （含）以下：100% 载荷 （无降额）；
1,000 m 以上，每上升 100 m 降额 1-% ；
最大 3,000 m （690 V 最大 2,000 m）。
5…31 Hz 频率范围内位移幅度为 0.25 mm （峰值）
31…150 Hz 范围内最大加速为 1 G
如果需要额外的抗振性，请在变频器下使用防振装置。
UPS 坠落测试 （对实际使用的 UPS 重量）
储存及运输时：最大 15 G， 11 ms （带包装）
IP21/NEMA1 在整个 kW/HP 范围内为标配
IP54/NEMA12 在整个 kW/HP 范围内为选件
污染度 PD2
EMC
（默认设置时）
安全
控制连接
（出厂默认 I/O）
抗干扰能力
辐射
模拟输入电压
模拟输入电流
数字输入 (6) 正或负逻辑； 18…30 VDC
辅助电压
输出参考电压
模拟输出
符合所有 EMC 抗干扰要求
EMC 级别 L：EN 61800-3 (2004)，类别 C3
EMC 级别 T：用 于 IT 网络的低接地电流解决方案，
EN 61800-3 (2004)，类别 C4 （可从 L 级改为其他级别）。
EN 50178 (1997)、 EN 60204-1 (1996)、 EN 60950
（2000，第三版）（相关内容）、CE、 UL、 CUL、
EN 61800-5 ； （更多认证详情见系统铭牌）。
过电压类别 III 中为 IEC 60664-1 和 UL840。
0…+10 V， Ri = 200 kΩ （–10 V…+10 V 操纵杆控制）
分辨率 0.1%，精度 ±1%
0(4)…20 mA， Ri = 250 Ω 差动；分辨率 0.1%，
精度 ±1%
+24 V， ±10%，最大电压纹波 < 100 mVrms ；
最大 250 mA
尺寸：最大 1,000 mA/ 控制盒
+10 V， ±3%，最大负载 100 mA
0(4)…20 mA ； RL 最大 500 Ω ；分辨率 10 位；
精度 ±2%
数字输出
继电器输出
热敏电阻输入 (OPT-A3) 电绝缘， Rtrip = 4.7 kΩ
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
开路集电极输出 50 mA/48 V
2 个可编程切换继电器输出
开关容量：24 VDC/8 A、 250 VAC/8 A、
125 VDC/0.4 A
最小开关负载：5 V/10 mA
4
vacon • 20 技术数据
表 6. 技术数据
过电压跳闸限制
欠电压跳闸限制
接地故障保护
电源监控 任何输入相缺失时跳闸
电机相位监控 任何输出相缺失时跳闸
保护
* 在给定的环境温度下，只有当开关频率等于或小于出厂默认设置时才能达到额定电流。热管理可能
会降低开关频率。
** 针对电机热记忆和记忆保持功能，必须使用系统软件版本 NXP00002V186 （或更高） ，以符合
UL 508C 的要求。如果使用的是较旧的系统软件，则在安装时需要采用电机过热保护以符合 UL 要求。
过电流保护 是
单元过热保护 是
电机过载保护
电机堵转保护 是
电机欠载保护 是
+24V 和 +10V 参考电压的
短路保护
NX_5：911 VDC ； NX_6：1,200 VDC
NX_5：333 VDC ； NX_6：460 VDC
如果电机或电机电缆出现接地故障，则只有变频器受
到保护
是 **
电机过载保护可达全负载电流的 110%
是
4
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
安装 vacon •21
H1
W1
D1
11483_00
5. 安装
5.1 尺寸
下表显示了基本机柜的尺寸图。NXC 变频器可以并排安装。请注意，某些 NXC 选项会进一步影响机
柜的总体宽度或高度。有关确切的尺寸，请务必参阅交货随附信息。
图 2. 基本机柜尺寸
表 7. NXC 6 脉冲变频器机柜尺寸
尺寸 [mm] IP21 尺寸 [mm] IP54
型号
0261–0520 5
0125–0416 6
0650–0730 5
0460–0590 6
0820–1030 5
0650–0820 6
1150 5 1,406** 2,275* 605 1,206** 2,400* 605
1300–1450 5 1,606** 2,275* 605 1,606 2,400 605
0920–1180 6 1,406** 2,275* 605 1,406 2,400 605
1500 6 2,406 2,275* 605 2,406** 2,400* 605
W1 H1 D1 W1 H1 D1
606** 2,275* 605 606** 2,400* 605
806** 2,275* 605 806** 2,400* 605
1,206** 2,275* 605 1,206** 2,400* 605
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
vacon • 22 安装
表 7. NXC 6 脉冲变频器机柜尺寸
尺寸 [mm] IP21 尺寸 [mm] IP54
型号
W1 H1 D1 W1 H1 D1
1770–2150 5
1900–2250 6
型号
0385–0520 5
0261–0416 6
0590–0730 5
0460–0590 6
0820–1030 5
0650–0820 6
1150 5
0920–1180 6
1300–1450 5 2,006** 2,275* 605 2,006** 2,400* 605
1770–2150 5
1500–2250 6
2,806 2,275* 605 2,806** 2,400* 605
表 8. NXC 12 脉冲变频器机柜尺寸
尺寸 [mm] IP21 尺寸 [mm] IP54
W1 H1 D1 W1 H1 D1
606** 2,275* 605 606** 2,400* 605
806** 2,275* 605 806** 2,400* 605
1,206** 2,275* 605 1,206** 2,400* 605
1,406** 2,275* 605 1,406** 2,400* 605
2,806** 2,275* 605 2,806** 2,400* 605
表 9. NXC 变频器低谐波机柜尺寸
尺寸 [mm] IP21 尺寸 [mm] IP54
型号
0261–0520 5
0125–0416 6
0590–1030 5
0460–0820 6
1150–1450 5
0920–1180 6
1770–2700 5
1500–2250 6
* +GPL 或 +GPH （底座）选项会使高度分别增加 100 mm 或 200 mm
** +CIT （顶部输入布线 +400 mm）、 +COT （顶部输出布线 +400 mm）、 +ODU （输出 du/dt 滤波器
+400
mm）等选项会影响机柜的宽度
W1 H1 D1 W1 H1 D1
1,006** 2,275* 605 1,006** 2,405* 605
2,006** 2,275* 605 2,006** 2,405* 605
2,206** 2,275* 605 2,206** 2,445* 605
4,406** 2,275* 605 4,406** 2,445* 605
5
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
安装 vacon •23
最小 60°
最小 60°
最小 60°
11484_cn
5.2 从运输包装中取出装置
此装置以木箱或木笼形式交付。木箱可水平或垂直运输，木笼不可水平运输。有关更多详情，请务
必参阅运输标记。要从包装中取出装置，请使用能够吊起机柜重量的起重设备。
机柜顶部有吊耳，可用于将机柜提升到直立位置，然后将其移动到所需位置。
注意！吊耳的位置因尺寸级别而异。
请遵循当地法规回收包装材料。
图 3. 吊起装置
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
vacon • 24 安装
13006.emf
11485_00
5.3 将装置固定在地板或墙上
在开始安装工作之前，确保地板的水平度在可接受的限度内。在 3 m 距离内，与基本水平面的最大
偏差不能超过 5 mm。机柜前后边缘之间的最大可接受高度差应在 +2/−0 mm 限制内。
机柜应始终固定在地板或墙上。根据安装条件，机柜的各个部分可以不同的方式固定。前侧边角中
有可用于固定的孔。此外，机柜顶部的导轨有用于将机柜固定在墙上的固定凸耳。
焊接机柜可能会损坏变频器中的敏感组件。
确保不会有任何接地电流流经变频器的任何部分。
5.3.1 固定到地板和墙上
需要将机柜安装在墙上时，将机柜顶部固定在墙上会更方便一些。使用螺栓将机柜的两个前角固定
到地板上。使用螺栓将顶部固定在墙上。注意，导轨和固定凸耳可以水平移动，以确保机柜处于水
平位置。对于由多个机柜部分组成的变频器，以相同的方式固定所有部分。
5
图 4. 将机柜固定在地板和墙上
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
安装 vacon •25
11486_00
5.3.2 只固定到地板上
注意！此选项不适用于 FR13 及更大的装置。要固定 FR13 及更大的装置，请参阅交货随附文档。
若要只固定底部，则必须使用额外的固定支架 （Rittal 部件号 8800.210）或等效支架。在将机柜固
定到地板上时，前部用螺栓固定，中间用固定支架固定。以相同的方式固定所有机柜部分。
图 5. 将所有边角固定到地板上
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
vacon • 26 安装
13006.emf
111
333
222
端子编号
11487_cn
5.4 交流电抗器连接
注意！由于 NXC 低谐波变频器集成了 LCL 滤波器而不是交流电抗器，可以忽略此说明。
输入交流电抗器在 Vacon NX 6 和 12 脉 冲 变 频 器 中 有 多 项 功 能 。 输 入 交 流 电 抗 器 是 电 机 控 制 的 必 要
组件，用以保护输入和直流母线组件，避免出现电流和电压突变，并具有防谐波保护功能。
NXC 6 和 12 脉 冲 变 频 器 配 有 一 个 或 多 个 输 入 交 流 电 抗 器 。 电 抗 器 有 两 个 电 感 电 平 ，以 优 化 不 同 供 电
电压下的功能。在安装阶段，应根据需要检查和改动电抗器的接线 （不适用于 FR9）。
输入始终连接到端子 1 （见下图），不得改动。根据下表，电抗器的输出应连接到端子 2 或 3 （ 见
下图）。端子标有电感值和适用电压。
在 FR10 到 FR12 装置中，通过将电缆移动到适当的端子来改变连接。
在 FR13/14 中，应根据表中所示的设置移动总线连接的桥。
在具有两个或更多个并联电抗器的装置（如某些 FR11、FR12 和 FR13）中，必须以
相同方式连接所有电抗器。如果以不同的方式为电抗器接线，可能会损坏变频器。
图 6. 输入交流电抗器
供电电压
400–480 VAC/50–60 Hz
（500 V 装置）
500 VAC/50 Hz
（500 V 装置）
500 VAC/50 Hz
（690 V 装置）
575–690 VAC/50–60 Hz
（690 V 装置）
变频器连接
（端子）
2
3
3
3
5
图 7. FR13/14 装置中的输入电抗器抽头
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
安装 vacon •27
5.5 辅助电压变压器抽头
注意！在 NXC 低谐波变频器中，辅助电压变压器是标配。
如果订购了变频器及用于 230 V 辅助电压 （+ATx 选件）的辅助电压变压器，则必须根据电源电压设
置变压器的抽头。
除非另外指定，否则 500 V 变频器中的变压器抽头默认设置为 400 V 或 500 V， 690 V 变频器中的变
压器抽头设置为 690 V。
将变压器固定在机柜的下部。变压器的一次侧有对应于标准电源电压的抽头。请改动抽头，使之对
应于使用的电源电压。
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
5
vacon • 28 安装
200 mm
800 mm
11489_00
5.6 冷却
5.6.1 机柜周围的自由空间
必须在机柜的上方和前方留出足够的空间，以确保能够进行冷却和维护。
所需的冷却空气量如下表所示。此外，还应确保冷却空气的温度不超过变频器的最高环境温度。
5
图 8. 在机柜上方 （左侧）和前方 （右侧）预留的空间
表 10. NXC 6 和 12 脉冲变频器所需的冷却空气
型号 需要的冷却空气 [m
0261–0300 5
0125–0208 6
0385–0520 5
0261–0416 6
0590–0730 5
0460–0590 6
0820–1030 5
0650–0820 6
1300–1450 5 (6-p)
1300–1450 6 (12-p)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
1,000
2,000
3,000
4,000
6,000
7,000
3
/h]
Loading...
